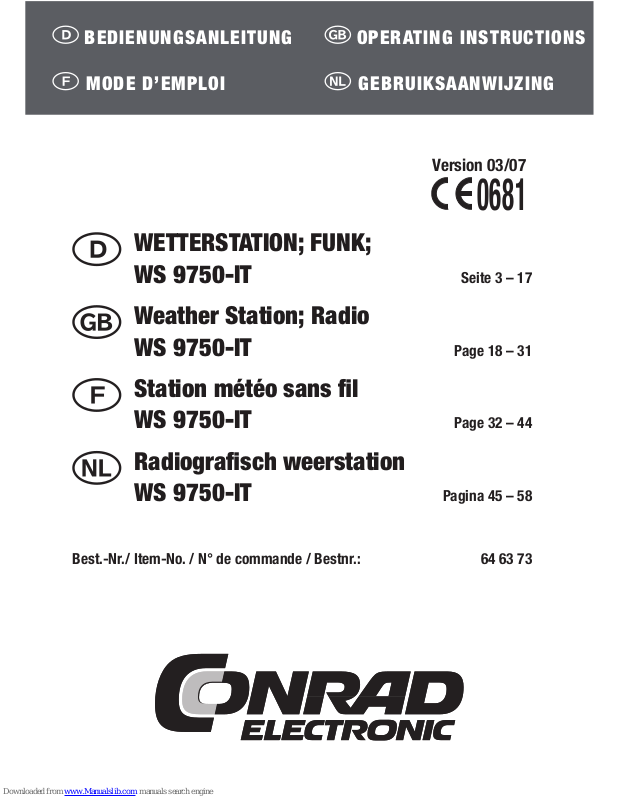

Conrad WS 9750-IT Operating Instructions Manual
Version 03/07
0681
WETTERSTATION; FUNK;
WS 9750-IT Seite 3 – 17
Weather Station; Radio
WS 9750-IT Page 18 – 31
Station météo sans fil
WS 9750-IT Page 32 – 44
Radiografisch weerstation
WS 9750-IT Pagina 45 – 58
Best.-Nr./ Item-No. / N° de commande / Bestnr.: 64 63 73
BEDIENUNGSANLEITUNG OPERATING INSTRUCTIONS
MODE D’EMPLOI GEBRUIKSAANWIJZING
2
3
Einführung
Sehr geehrter Kunde, wir bedanken uns für den Kauf der Wetterstation!
Sie haben damit ein Produkt erworben, welches nach dem heutigen Stand der Technik gebaut
wurde. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen
Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und
Unterlagen sind beim Hersteller hinterlegt.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als
Anwender diese Bedienungsanleitung beachten!
Bei Fragen wenden Sie sich an unsere Technische Beratung.
Deutschland: Tel.-Nr.: 0180/5 31 21 11
Fax-Nr.: 0180/5 31 21 10
E-Mail: Bitte verwenden Sie unser Formular im Internet
www.conrad.de, unter der Rubrik „Kontakt“.
Mo. bis Fr. 8.00-18.00 Uhr
Österreich: Tel.-Nr.: 0 72 42/20 30 60
Fax-Nr.: 0 72 42/20 30 66
E-Mail: support@conrad.at
Mo. bis Do. 8.00 bis 17.00 Uhr,
Fr. 8.00 bis 14.00 Uhr
Schweiz: Tel.-Nr.: 0848/80 12 88
Fax-Nr.: 0848/80 12 89
E-Mail: support@conrad.ch
Mo. bis Fr. 8.00 bis 12.00 Uhr, 13.00 bis 17.00 Uhr
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise
zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt
an Dritte weitergeben.
Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Eine Auflistung der
Inhalte finden Sie in dem Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen
auf Seite 4.
These Operating Instructions accompany this product. They contain important
information on setting up and using the device. You should refer to these instructions,
even if you are buying this product for someone else.
Please retain these Operating Instructions for future use! A list of the contents can be
found in the Table of contents, with the corresponding page number, on page 19.
Le présent mode d’emploi fait partie intégrante du produit. Il comporte des
directives importantes pour la mise en service et la manipulation de l’appareil. Tenir
compte de ces remarques, même en cas de transfert du produit à un tiers.
Conserver ce mode d’emploi afin de pouvoir le consulter à tout moment. La table des
matières avec indication des pages correspondantes se trouve à la page 33.
Deze gebruiksaanwijzing hoort bij dit product. Zij bevat belangrijke informatie over
de inbedrijfstelling en het gebruik. Let hierop, ook wanneer u dit product aan derden
overhandigt.
Bewaar daarom deze gebruiksaanwijzing om in voorkomende gevallen te kunnen
raadplegen. In de inhoudsopgave op pagina 46 vindt u een lijst met inhoudspunten met
vermelding van het bijbehorende.
4
5
Inhaltsverzeichnis
Seite
1. Bestimmungsgemäße Verwendung 5
2.
Merkmale 5
3.
Lieferumfang 5
4. Sicherheitshinweise 6
5. Batterieinstallation / Batteriewechsel 7
A) Wetterstation 7
B) Außentemperatursender 7
6. Bedienungselemente 8
A) Funktionstasten 8
B) LC-Anzeige und Einstellungen 9
7. Inbetriebnahme 10
A) Grundeinstellung 10
B) Umstellung der Temperatureinheit 12
C) Einstellung Anzeigeformat der Zeit (12-/24-Stunden) 12
D) Zeiteinstellung 12
E) Symbolleiste “Wettermädchen” (Symbol für die Temperaturbedingungen) 13
F) Kanalwahl 13
G) Anzeige der minimalen und maximalen Außentemperatur des Tages 13
H) 868 MHz-Empfangstest 14
8. Montage 14
A) Platzierung der Basisstation 14
B) Platzierung des Außentemperatursenders 15
9. Pflege 16
10. Entsorgung 16
11. Technische Daten 17
12.
Konformitätserklärung 17
1. Bestimmungsgemäße Verwendung
Bei diesem Produkt handelt es sich um eine funkgesteuerte Wetterstation mit der Anzeige
von Uhrzeit, Datum, Wettervorhersage, Außen- und Innentemperatur, sowie verschiedenen
Alarmfunktionen. Diese Wetterstation bietet Ihnen dadurch umfassende Wetterinformationen
und Wettervorhersagen. Die Wetterstation ist nur für den Einsatz im Innenbereich konzipiert und
darf nicht im Freien und nicht in feuchten Räumen, z.B. im Badezimmer, betrieben werden! Der
Außensensor überträgt die Daten per 868 MHz an die Wetterstation und muss daher an einer
wettergeschützten Stelle im Freien aufgestellt werden!
Diese Wetterstation liefert keine 100%-ige Genauigkeit; sie ist daher nur für den Heimgebrauch
gedacht. Für medizinische Zwecke oder öffentliche Informationen ist die Wetterstation nicht
zugelassen.
Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Produktes,
darüber hinaus ist dies mit Gefahren, wie z. B. Brand, etc., verbunden. Die Sicherheitshinweise
sind unbedingt zu beachten!
2. Merkmale
Drei Kanäle
Wettermädchen-Symbol
Innen/Außentemperatur
Quarzuhr
3. Lieferumfang
Wetterstation mit Standfuß
Außensender mit Standfuß
Befestigungsmaterial
Bedienungsanleitung
•
•
•
•
•
•
•
•
6
7
4. Sicherheitshinweise
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung
verursacht werden, erlischt jeder Garantieanspruch! Für Folgeschäden und
bei Sach- und Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir
keine Haftung!
Wichtige Hinweise, die unbedingt zu beachten sind, werden in dieser
Bedienungsanleitung durch das Ausrufezeichen gekennzeichnet.
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder
Verändern des Produktes nicht gestattet.
Vermeiden Sie eine starke mechanische Beanspruchung des Produktes.
Das Produkt muss mit Vorsicht behandelt und nicht fallen gelassen werden, da es durch
Stöße oder bei einem Fall aus geringer Höhe bereits Schaden nehmen kann.
Setzen Sie das Produkt keinen hohen Temperaturen, direktem Sonnenlicht starken
Vibrationen oder Nässe aus.
Das Produkt ist kein Spielzeug und sollte von Kindern ferngehalten werden!
Lassen Sie das Verpackungsmaterial nicht achtlos liegen denn es könnte für Kinder zu
einem gefährlichen Spielzeug werden.
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der
gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu
beachten.
Setzen Sie das Produkt keinen extremen und plötzlichen Temperaturschwankungen aus,
da dies zu schnellem Wechsel der Anzeigeangaben und damit zur Beeinträchtigung der
Genauigkeit der Messwerte führt.
Der Hersteller oder Lieferant übernimmt keine Verantwortung für inkorrekte Anzeigen oder
die Folgen, die eine inkorrekte Anzeige nach sich ziehen könnte.
Sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden,
so setzen Sie sich bitte mit unserer technischen Auskunft oder einem anderen Fachmann
in Verbindung.
•
•
•
•
•
•
•
•
•
•
5. Batterieinstallation / Batteriewechsel
Achten Sie beim Einlegen der Batterien auf korrekte Polarität. Entfernen Sie
die Batterien, wenn das Gerät für längere Zeit nicht benutzt wird, um Schäden
durch auslaufende Batterien zu vermeiden. Ausgelaufene oder beschädigte
Batterien können bei Hautkontakt zu Verätzungen führen, daher sollten Sie
entsprechende Schutzhandschuhe tragen, wenn Sie diese handhaben.
Halten Sie Batterien außerhalb der Reichweite von Kindern. Lassen Sie
Batterien nicht achtlos herumliegen, da die Gefahr besteht, dass Kinder oder
Haustiere diese verschlucken.
Ersetzen Sie stets alle Batterien gleichzeitig. Mischen von alten und neuen
Batterien kann zum Auslaufen der Batterien und zur Beschädigung des
Gerätes führen.
Sorgen Sie dafür, dass Batterien nicht zerlegt, kurzgeschlossen oder ins
Feuer geworfen werden. Laden Sie niemals Batterien wieder auf. Es besteht
Explosionsgefahr!
A) Wetterstation
Entfernen Sie den Batteriefachdeckel an der Rückseite der Wetterstation.
Legen Sie unter Beachtung der korrekten Polarität (siehe Markierung) die Batterien ein. (zwei
1,5 V-Batterien Typ Mignon AA)
Setzen Sie den Deckel wieder ein.
B) Außentemperatursender
Ziehen Sie den Batteriefachdeckel von der Rückseite des Außensenders ab.
Legen Sie unter Beachtung der korrekten Polarität (siehe Markierung) die Batterien in das
Batteriefach ein. (zwei 1,5 V-Batterien Typ Mignon AA).
Setzen Sie den Deckel wieder ein.
Im Falle eines Batteriewechsels bei einer der Einheiten muss bei allen Einheiten eine
neue Grundeinstellung vorgenommen werden. Dies ist nötig, da der Außensender
bei Inbetriebnahme einen Zufallssicherheitscode an die Wetterstation sendet, der
an dieser innerhalb der ersten 3 Minuten nach Inbetriebnahme empfangen und
gespeichert werden muss.
Um optimale Funktion und Genauigkeit zu gewährleisten, wird empfohlen, die
Batterien aller Geräteeinheiten einmal jährlich zu erneuern.
1.
2.
3.
1.
2.
3.
8
9

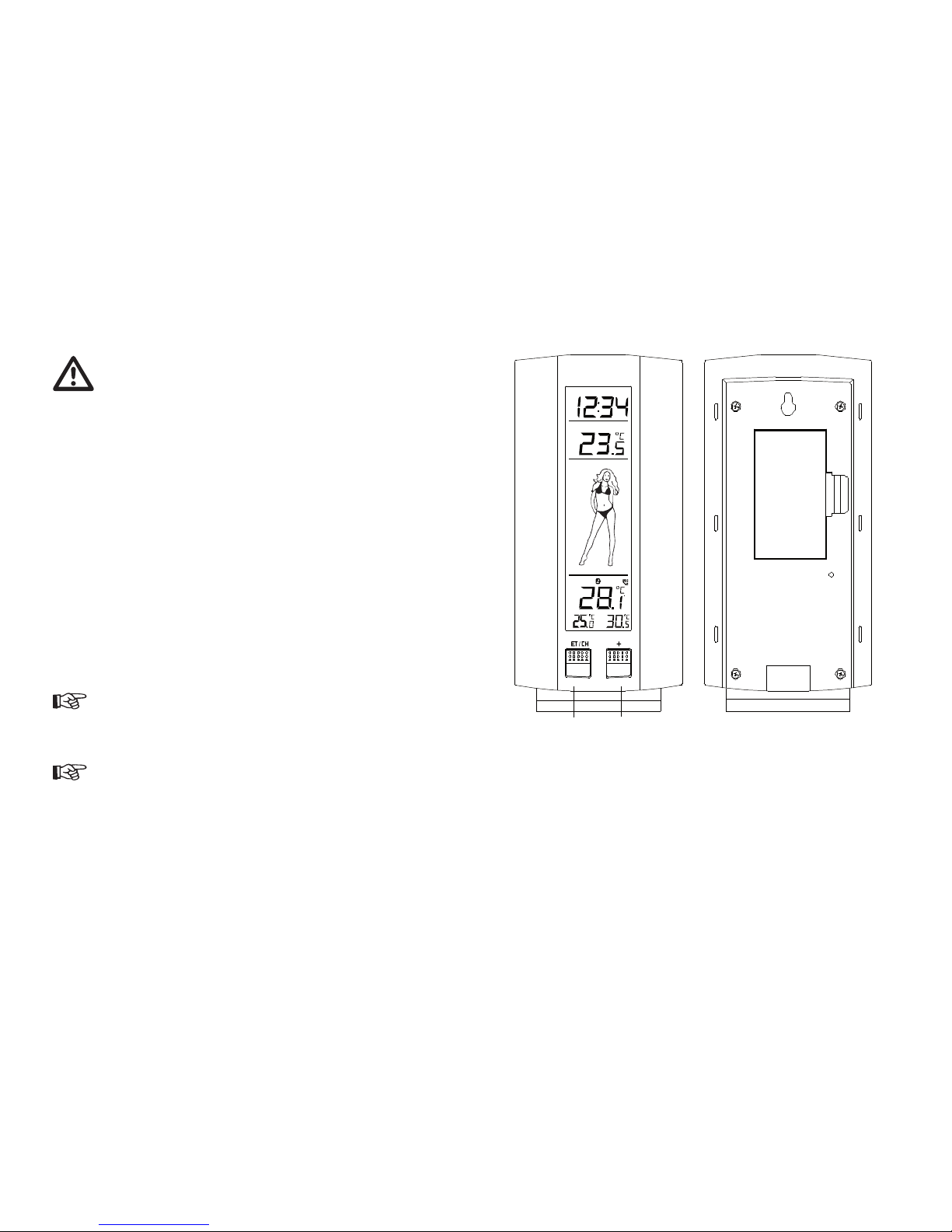

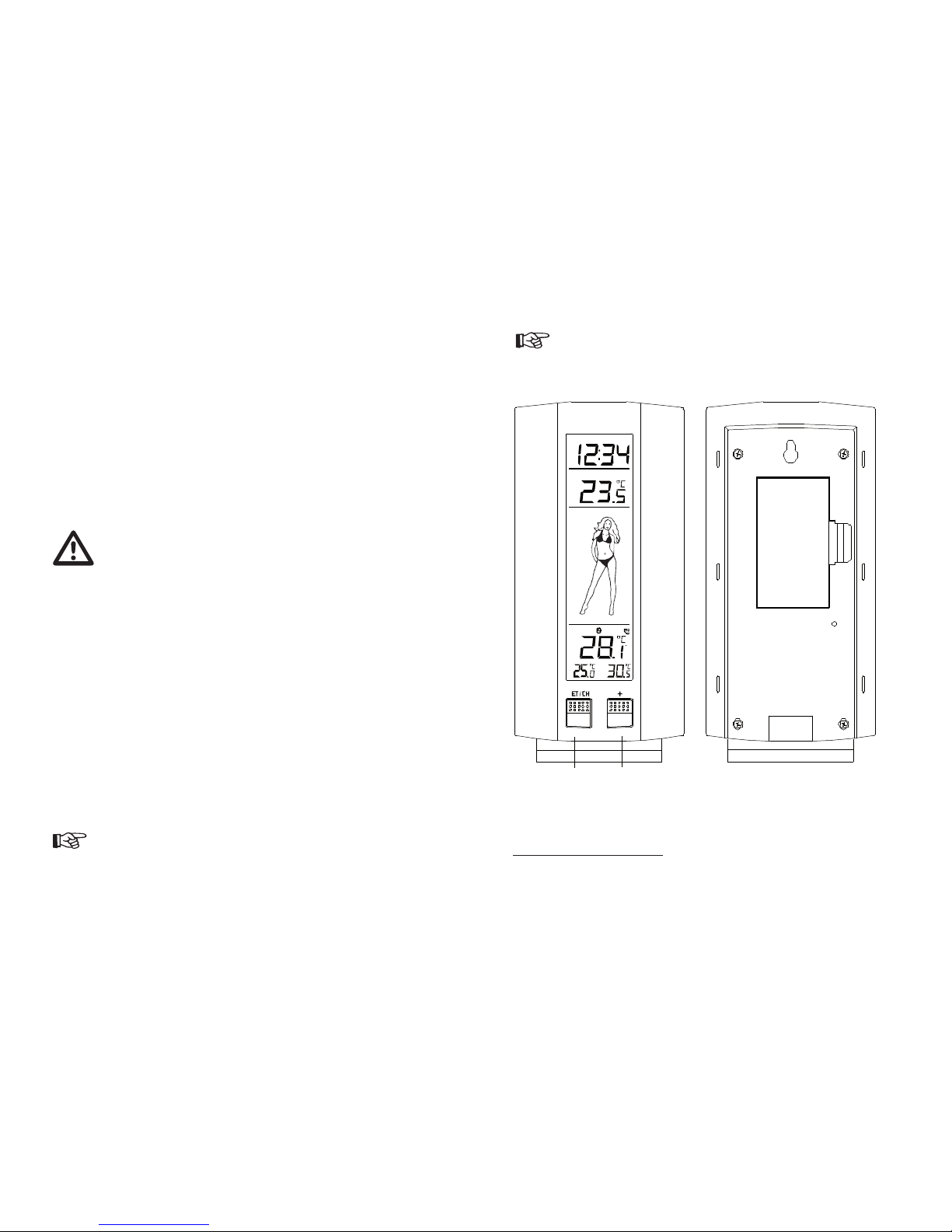

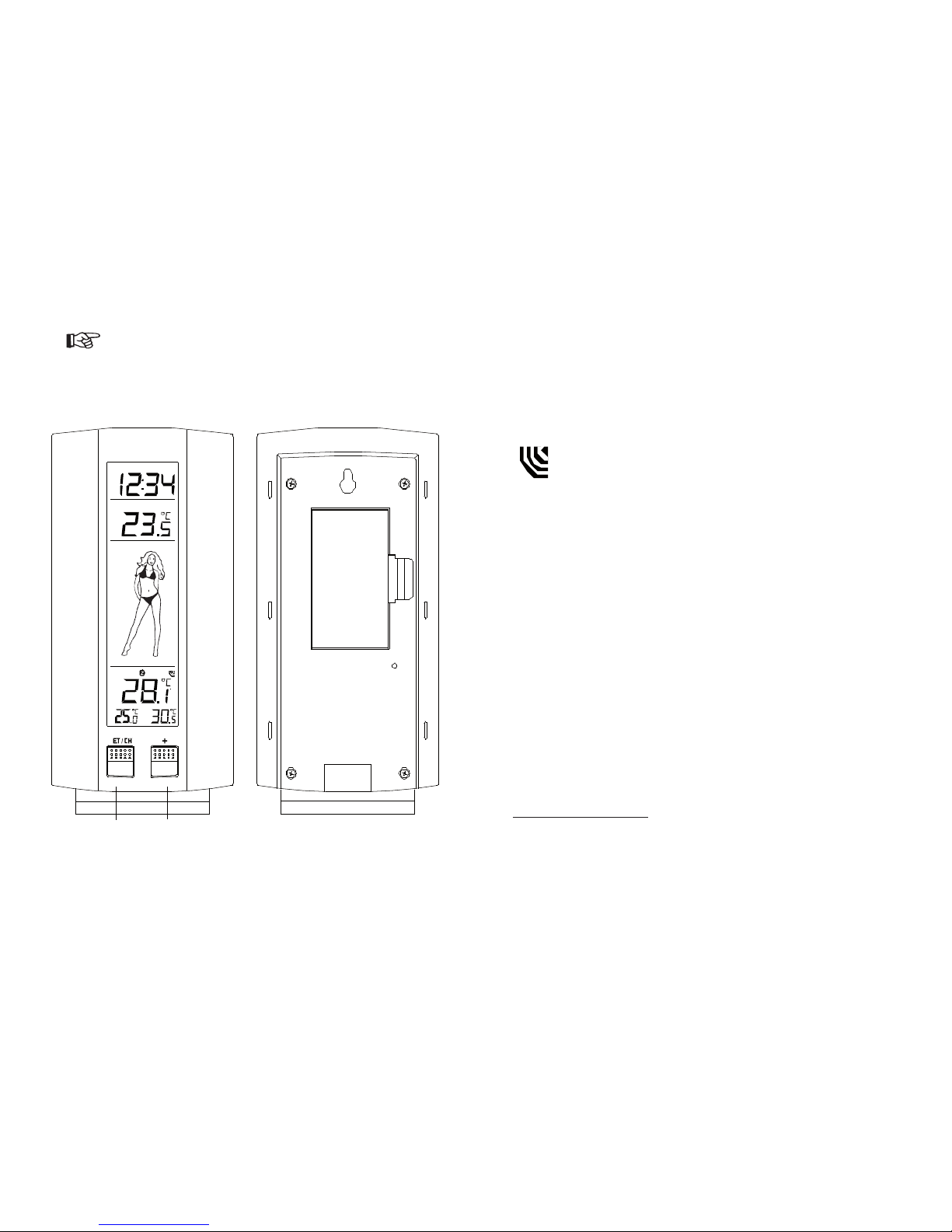

6. Bedienungselemente
1
2
TIME
INDOOR
OUTDOOR
MIN
MAX
S
A) Funktionstasten:
(1) Taste „SET/CH” (Einstellung/Kanal)
Drücken und halten für etwa 3 Sekunden zum Eintritt in den manuellen Einstellmodus.
Kurz drücken zur Umschaltung zwischen den verschiedenen Kanalanzeigen.
(2) Taste „ + “
Drücken zur Durchführung der Einstellungen im Einstellmodus.
•
•
•
B) LC-Anzeige und Einstellungen:
Wird das Signal des Außenbereichs erfolgreich empfangen, so kommt dieses Symbol
zur Anzeige (Bei erfolglosem Empfang ist das Symbol nicht sichtbar). Auf diese Weise
ist erkennbar, ob der letzte Empfangsversuch erfolgreich (Symbol EIN) oder erfolglos
war (Symbol AUS). Ein aktuell stattfindender Empfang wird durch schnelles Blinken
des Symbols angezeigt.
Zur besseren Unterscheidbarkeit ist der LC-Anzeige mittels horizontaler Balken in vier Sektionen
aufgeteilt (von oben nach unten).
Sektion 1 - Zeiteinstellung
Anzeige der Zeit (manuell eingestellt).
Sektion 2 - Raumtemperatur
Anzeige der Raumtemperatur.

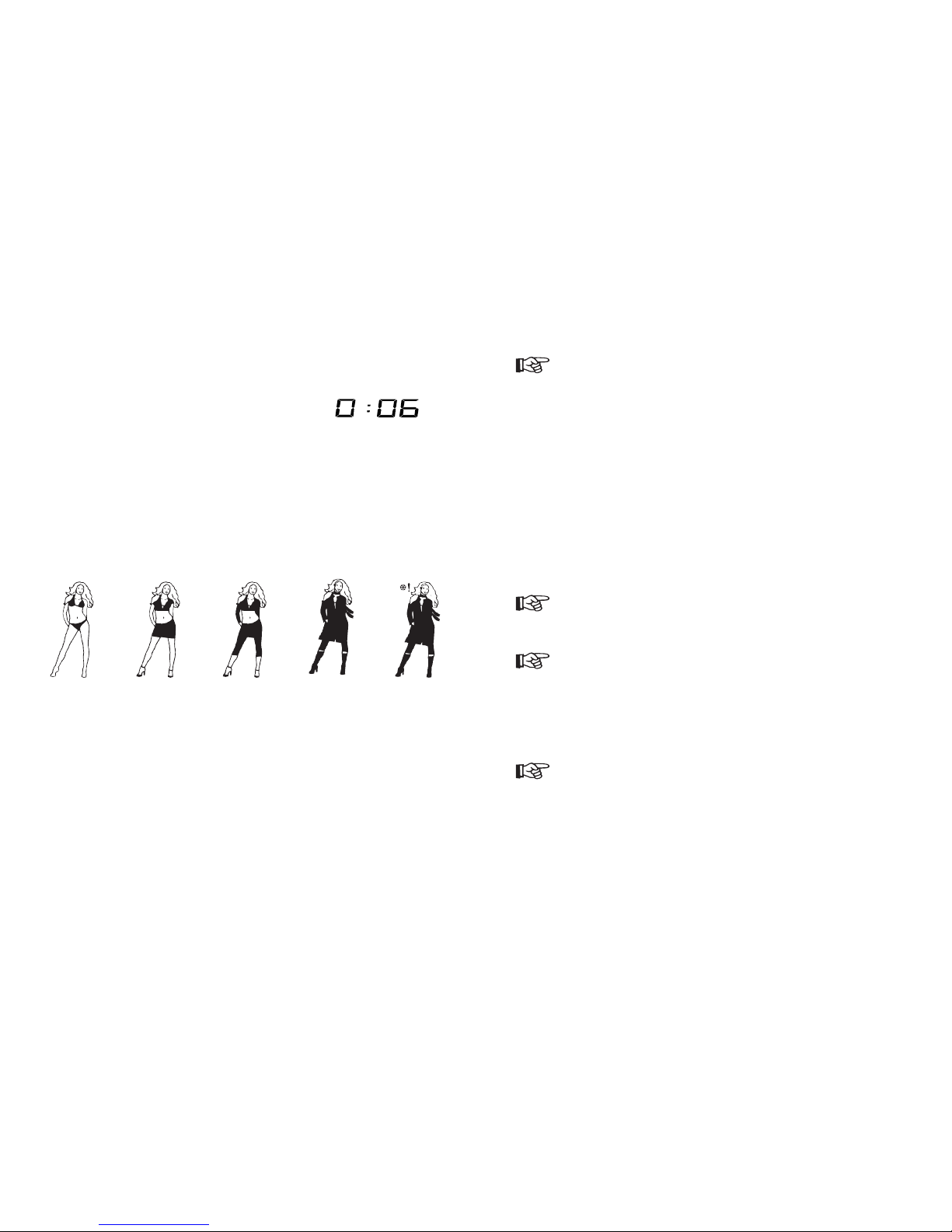

Sektion 3 - Symbol des “Wettermädchens”
Anzeige der aktuellen Temperaturbedingungen in Form eines von fünf Wettersymbolen
(dargestellt durch ein “Wettermädchen“), die ihr Erscheinen in Abhängigkeit von der
aktuellen Außentemperatur ändern.
Sektion 4 - Aktuelle Außentemperatur und tägliche minimale und maximale
Außentemperatur
Anzeige der aktuellen Außentemperatur.
Anzeige der täglichen minimalen und maximalen Außentemperatur des aktuell gewählten
Kanals.
•
•
•
•
•
10
11
7. Inbetriebnahme
A) Grundeinstellung
Der Empfänger kann bis zu drei Sender empfangen. Im Lieferumfang dieses Produkts ist
jedoch nur einer enthalten.
Benutzung von einem Außensender
Legen Sie zuerst die Batterien in den Außentemperatursender ein (siehe “Installation und
Austausch der Batterien im Außentemperatursender”).
Legen Sie spätestens innerhalb von 30 Sekunden die Batterien in die Wetterstation ein
(siehe “Installation und Austausch der Batterien in der Wetterstation”). Sind die Batterien
eingelegt, so werden alle Anzeigesegmente der LC-Anzeige kurz sichtbar. Im Anschluss
daran wird die Zeit als 0:00 und das Symbol des Wettermädchens angezeigt. Erfolgt
innerhalb von 60 Sekunden keine Anzeige, so entfernen Sie bitte die Batterien und setzen
sie nach einer Wartezeit von mindestens 10 Sekunden erneut ein.
Nach dem Einsetzen der Batterien beginnt die Wetterstation, Daten vom Außensender
zu empfangen. Es sollten jetzt die Temperatur des Außenbereichs sowie das
Signalempfangssymbol auf der Wetterstation angezeigt werden. Ist dies nicht innerhalb
von 3 Minuten der Fall, so müssen alle Batterien entnommen werden und eine neuerliche
Grundeinstellung ab Schritt 1 ist vorzunehmen.
Zur Sicherstellung einer ausreichenden 868 MHz-Signalübertragung ist es erforderlich,
unter guten Bedingungen zwischen den endgültigen Montageorten von Wetterstation und
Außensender eine Entfernung von nicht mehr als 100 Meter einzuhalten (siehe Hinweise
unter “Platzierung” und “868 MHz-Empfang”).
Bei Benutzung von mehr als einem Außensender
Wurde die ursprüngliche Grundeinstellung mit nur einem Außensender vorgenommen,
so sollte der Anwender alle Batterien aus Wetterstation und Außensender entfernen und
mindestens 60 Sekunden warten.
Legen Sie dann die Batterien in den ersten Außensender ein.
Legen Sie innerhalb von 30 Sekunden nach Aktivierung des ersten Außensenders die Batterien
in die Wetterstation ein. Sind die Batterien eingelegt, so werden alle Anzeigesegmente der
LC-Anzeige kurz sichtbar. Im Anschluss daran werden die Zeit als 0:00 und das Symbol des
Wettermädchens angezeigt. Erfolgt innerhalb von 60 Sekunden keine Anzeige auf dem LC,
so entfernen Sie bitte die Batterien und setzen sie nach einer Wartezeit von mindestens 60
Sekunden erneut ein.
Es sollten jetzt die Temperatur des ersten Außensenders (Kanal 1) auf der Wetterstation
angezeigt werden. Ferner sollte das Signalempfangssymbol zur Anzeige kommen. Ist dies
nicht innerhalb von 2 Minuten der Fall, so müssen die Batterien aus beiden Geräteteilen
entnommen werden und eine neuerliche Grundeinstellung ab Schritt 1 ist vorzunehmen.
Nachdem die Temperaturdaten des ersten Außensenders auf der Wetterstation angezeigt
werden, legen Sie die Batterien in den zweiten Außensender ein.
1.
2.
3.
4.
1.
2.
3.
4.
5.
Die Batterien sollten spätestens innerhalb von 10 Sekunden nach Empfang der
Außenbereichsdaten des ersten Außensenders in den zweiten Außensender
eingelegt werden.
Die Meßdaten des zweiten Außensenders sowie das Symbol „Kanal 2“ sollten nun auf
der Wetterstation angezeigt werden. Ist dies nicht innerhalb von 2 Minuten der Fall, so
müssen die Batterien aus allen Geräteteilen entnommen werden und eine neuerliche
Grundeinstellung ab Schritt 1 ist vorzunehmen.
Sobald das Symbol „Kanal 2“ und dessen Außenbereichsdaten auf der Wetterstation
angezeigt werden, sind die Batterien in den dritten Außensender einzulegen. Innerhalb
von 2 Minuten müssen nun die Daten des dritten Außensenders („Kanal 3“) zur Anzeige
kommen. Werden die Daten des dritten Außensenders korrekt empfangen, so schaltet das
Kanalsymbol auf „1“ zurück. Ist dies nicht der Fall, so muss eine erneute Grundeinstellung
ab Schritt 1 vorgenommen werden.
Die Batterien sollten spätestens innerhalb von 10 Sekunden nach Empfang der
Außenbereichsdaten des zweiten Außensenders in den dritten Außensender
eingelegt werden.
Zur Sicherstellung einer ausreichenden 868 MHz-Signalübertragung ist es erforderlich,
unter guten Bedingungen zwischen den endgültigen Montageorten von Wetterstation und
Außensender eine Entfernung von nicht mehr als 100 Meter einzuhalten (siehe Hinweise
unter “Platzierung” und “868 MHz-Empfang”).
Wenn die obige Beschreibung für die Einstellung zusätzlicher Außensender
nicht korrekt befolgt wird, können Übertragungsprobleme auftreten. Treten
solche Probleme auf, so ist eine Entnahme der Batterien aus allen Geräteteilen
und eine Neueinstellung ab Schritt 1 erforderlich.
Wenn die Batterieleistung unzureichend ist, wird ein Batteriestandssymbol angezeigt. Das
Batteriesymbol im Bereicht „Indoor“ (rechts oben) zeigt an, dass die Batterien der Wetterstation
gewechselt werden sollten, das Batteriesymbol im Bereicht „Outdoor (rechts unten) gilt für den
Fall des Außensenders.
6.
7.
8.
12
13
B) Umstellung der Temperatureinheit

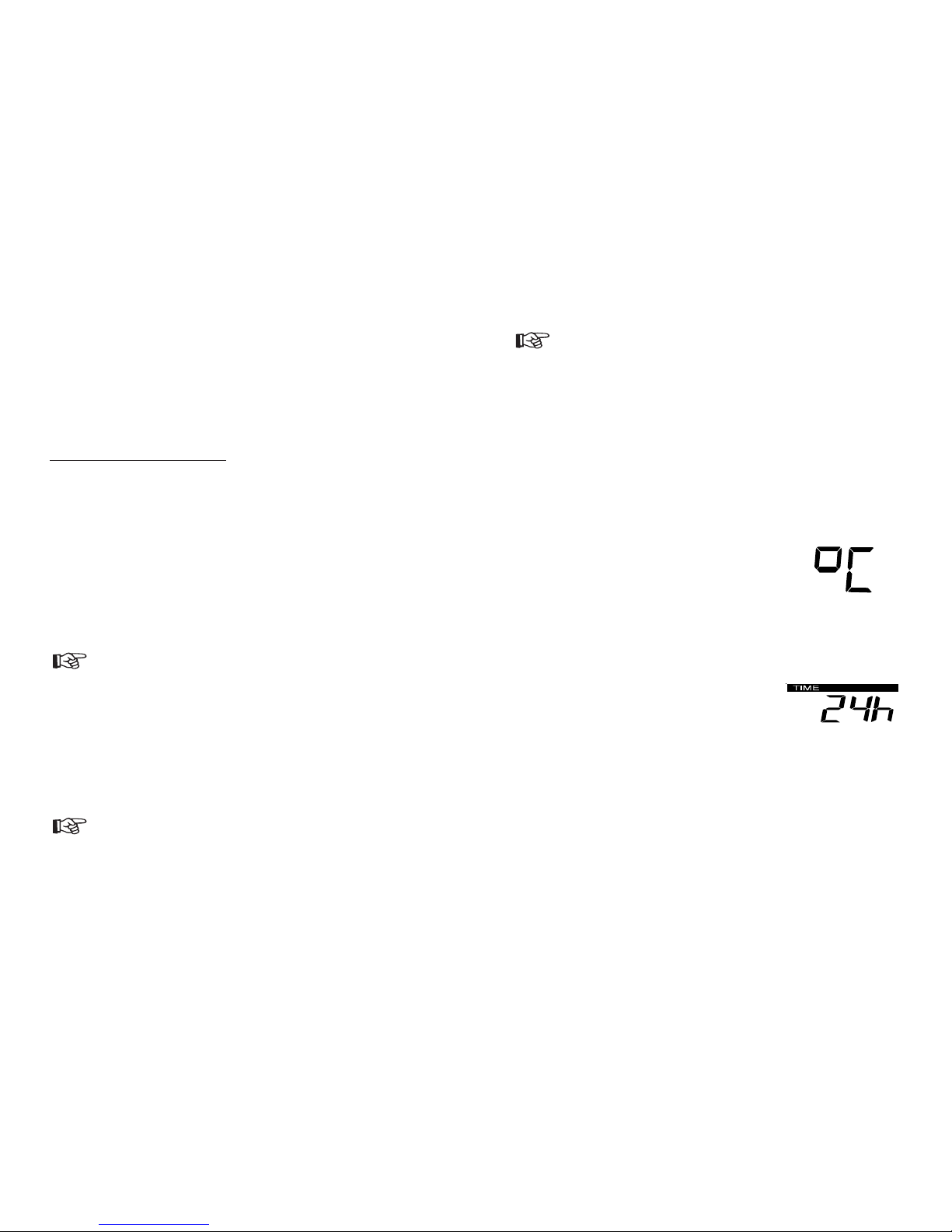

Die Anzeige der Temperatur ist auf die Einheit °C (Celsius) voreingestellt.
Zum Umschalten der Anzeige in °F (Fahrenheit) drücken und
halten Sie die SET/CH-Taste für etwa 3 Sekunden zum Eintritt
in den Manuellen Einstellmodus, die Temperaturanzeige °C /
°F blinkt.
Bei blinkender Anzeige verwenden Sie die „+“ -Taste, um
zwischen “°F” und “°C” umzuschalten.
Drücken Sie zur Bestätigung der Wahl und zum Eintritt in den
Modus “Einstellung 12-/ 24-Stunden-Anzeigeformat” die
SET/CH-Taste.
1.
2.
3.
C) Einstellung Anzeigeformat der Zeit (12-/24-Stunden)
“12h” oder “24h” wird auf der LC-Anzeige blinken
(Voreinstellung 24h).
Benutzen Sie die „+“ -Taste, um den Anzeigemodus auf “12h”
oder “24h” zu stellen.
Drücken Sie zur Bestätigung der Wahl und zum Eintritt in den
Modus “Manuelle Zeiteinstellung” erneut die SET/CH-Taste.
1.
2.
3.
D) Zeiteinstellung
Erneutes Drücken der SET/CH-Taste läßt die Stundenstellen
blinken.
Benutzen Sie zur Einstellung der Stunden die Taste „+“.
Drücken Sie dann die SET-Taste, um in den Einstellmodus für
die Minuten zu gelangen; die Minutenstellen blinken. Benutzen
Sie zur Einstellung der Minuten die Taste „+“.
Drücken Sie zur Bestätigung der Wahl und Beenden der
Einstellungen die SET/CH -Taste.
1.
2.
3.
4.

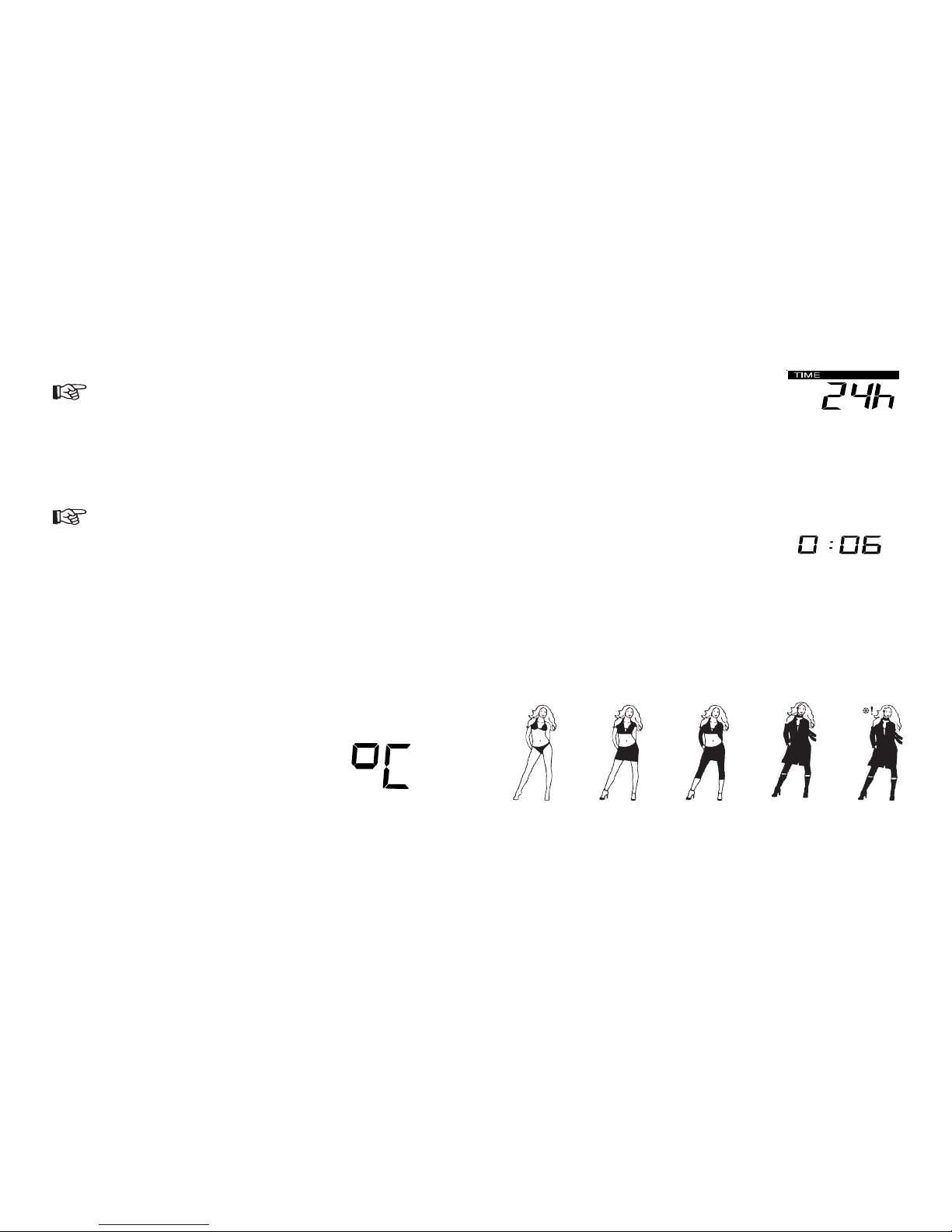

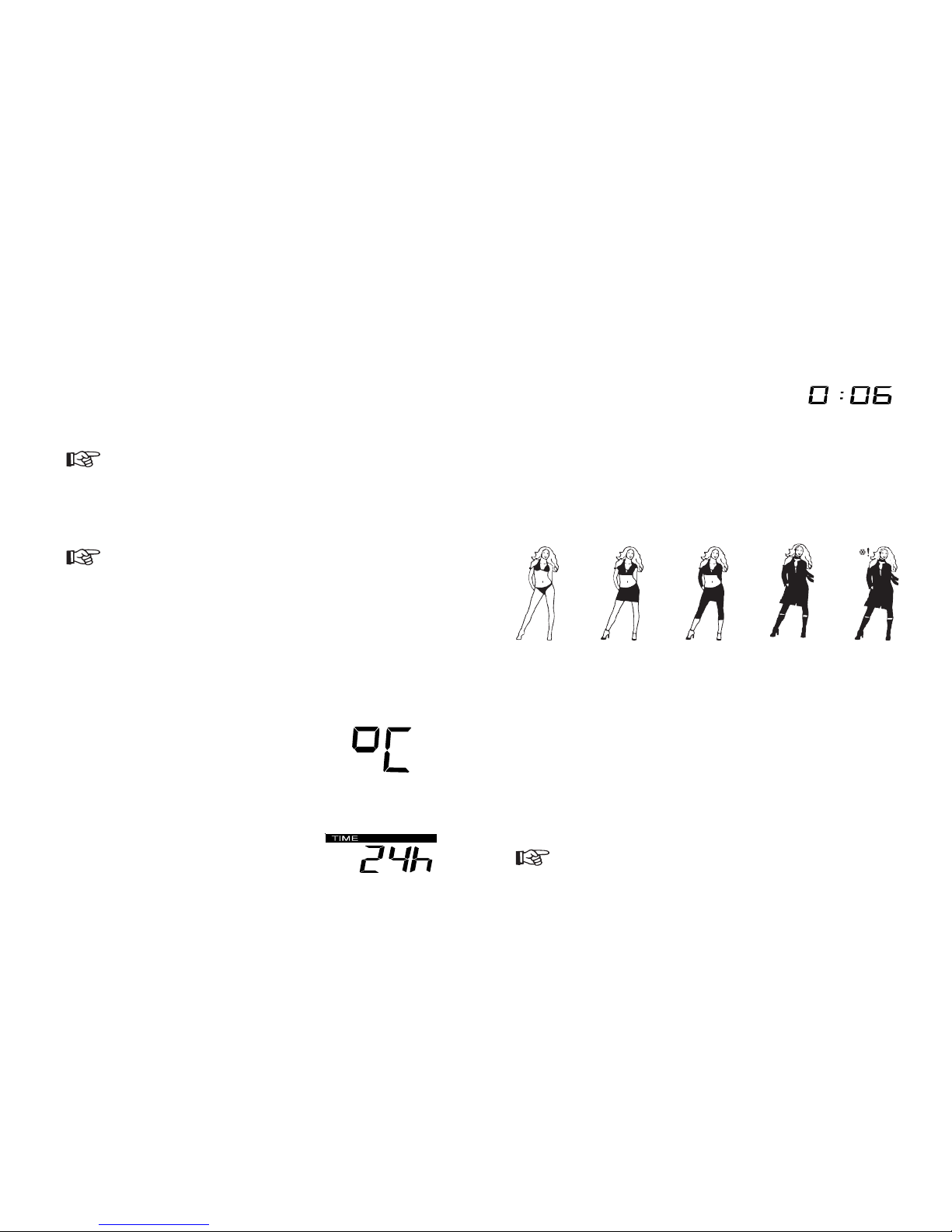

E) Symbolleiste “Wettermädchen” (Symbol für die Temperaturbedingungen)
Eines der fünf verschiedenen Temperatursymbole (dargestellt durch ein “Wettermädchen” in
unterschiedlicher Kleidung) wird in der Mitte der LC-Anzeige angezeigt. Dies kennzeichnet die
unterschiedlichen Temperaturbedingungen in Abhängigkeit von der aktuellen Außentemperatur
(Temperaturwert gemessen durch den Außensender von Kanal 1):
>26°C
>78.8°F
19 - 25.9°C
66.2 - 78.6 °F
10–18.9°C
50 - 66°F
0 – 9.9°C
32 – 49.8°F
< 0°C
< 32°F
F) Kanalwahl
Wenn mehr als ein Außensensor angeschlossen ist, können durch Drücken der SET/CH-Taste
in normalen Anzeigemodus die Eingangswerte der verschiedenen Kanäle betrachtet werden,
gleichzeitig erfolgt die Anzeige der Kanalnummer „1“, „2“ oder „3“. Bei Benutzung nur eines
Sensors gibt es keine Anzeige.
G) Anzeige der minimalen und maximalen Außentemperatur des Tages
Im Normalmodus zeigt diese Wetterstation in der untersten Sektion der LC-Anzeige für jeden
gewählten Kanal die maximalen und minimalen Außentemperaturwerte des Tages an per Kanal
an. Beachten Sie dazu die Kanalnummer. Zur Ansicht der maximalen und minimalen Temperatur
des Tages für einen anderen Kanal drücken Sie im normalen Anzeigemodus die SET/CH-Taste.
Die minimalen Temperaturen des Tages werden täglich automatisch um 20:00
Uhr, jene der maximalen Temperaturen um 8:00 Uhr auf ihre aktuellen Werte
zurückgestellt.
14
15
H) 868 MHz-Empfangstest
Die Wetterstation sollte die Außenbereichsdaten innerhalb von 5 Minuten nach der
Inbetriebnahme empfangen und anzeigen. Werden diese nicht innerhalb von 5 Minuten nach
der Grundeinstellung angezeigt oder ist der Signalempfang im normalen Anzeigemodus
kontinuierlich so gestört, dass die Außenbereichsanzeige nur “- - -” zeigt, so überprüfen Sie
bitte folgende Punkte:
Der Abstand von Wetterstation und Außensendern zu Störquellen wie z. B. Computermonitoren
oder Fernsehgeräten sollte mindestens 1,5 - 2 Meter betragen.
Vermeiden Sie, die Geräteeinheiten direkt an oder in die Nähe von metallischen Türen oder
Fensterrahmen zu platzieren.
Die Benutzung anderer, auf derselben Frequenz (868 MHz) arbeitender Geräte wie z. B.
Kopfhörer oder Lautsprecher kann die korrekte Signalübertragung verhindern.
Störungen des Empfangs können auch von Nachbarn verursacht werden, die auf derselben
Frequenz (868 MHz) arbeitende Geräte betreiben.
Wird das 868 MHz-Signal korrekt übertragen und empfangen, so sollten die
Batteriefächer von Wetterstation und Außensendern nicht mehr geöffnet werden.
Es können sich dadurch die Batterien aus den Kontakten lösen und damit eine
unerwünschte Rückstellung herbeiführen. Sollte dies trotzdem versehentlich
vorkommen, so müssen zur Vermeidung von Übertragungsproblemen alle Einheiten
neu eingestellt werden (siehe “Grundeinstellung“ oben).
Der Sendebereich vom Außensender zur Wetterstation beträgt im Freifeld etwa 100
Meter. Dies ist jedoch von den Umgebungsbedingungen und möglichen Störquellen
abhängig. Ist trotz Beachtung aller o. g. Faktoren kein Empfang möglich, so sind
alle Geräteteile neu einzustellen (siehe “Grundeinstellung“ oben).
8. Montage
Bevor Sie die Konsolen fest montieren, platzieren Sie bitte alle Geräteteile an den
gewünschten Aufstell- oder Montageorten und prüfen, ob die Außenbereichsdaten
korrekt empfangen werden. Sollte dies nicht der Fall sein, so genügt in den meisten
Fällen ein geringfügiges Verschieben der Montagestellen einen ausreichenden
Signalempfang.
A) Platzierung der Basisstation
Die Wetterstation kann frei aufgestellt oder an einer Wand montiert werden. Stellen Sie vor
der Wandmontage sicher, dass die Außentemperaturwerte an der gewünschten Montagestelle
korrekt empfangen werden.
Montieren Sie darüber hinaus alle Geräteteile an Stellen, an denen sie ausreichend gegen
Feuchtigkeit und Regen geschützt sind.
1.
2.
3.
4.

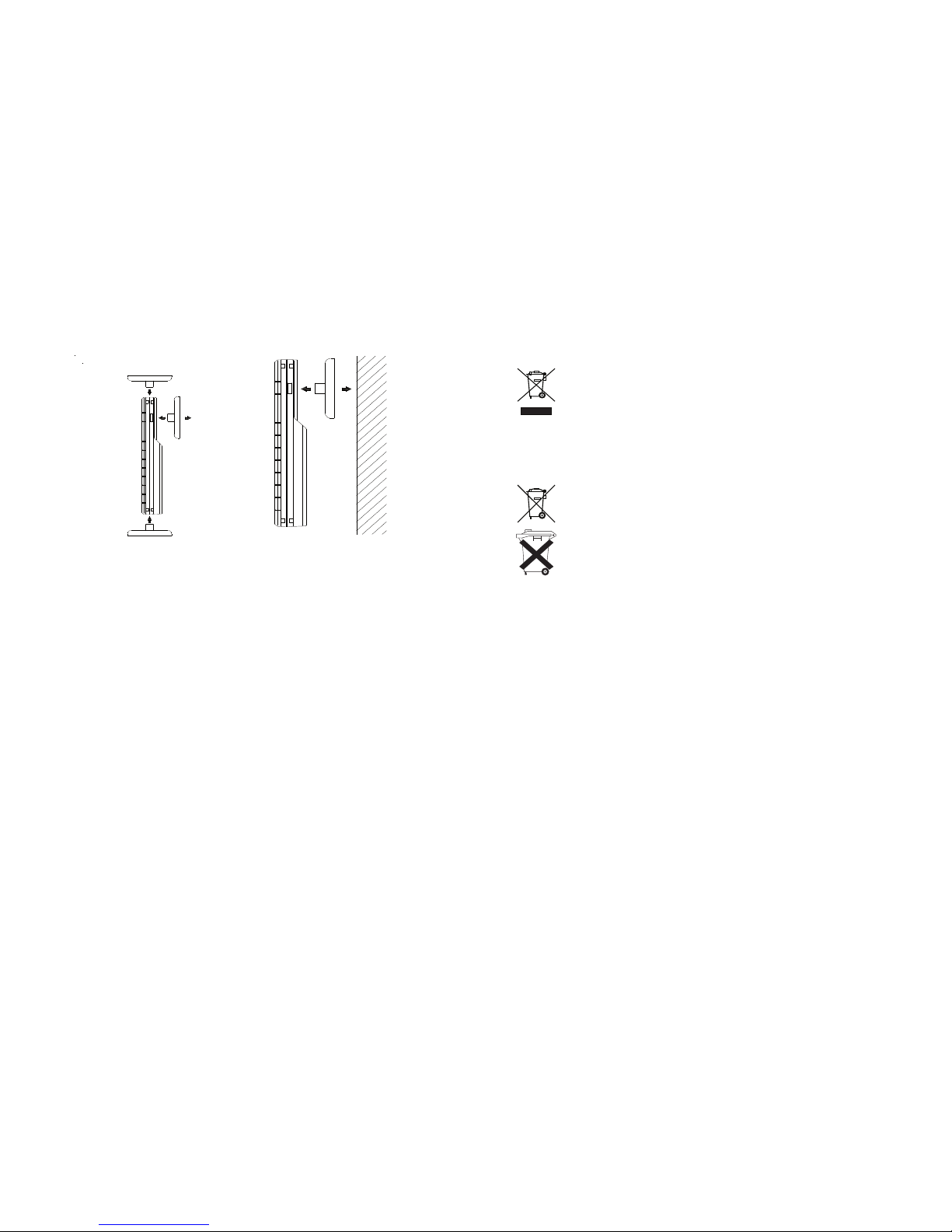

Freie Aufstellung
Mit Hilfe ihres einklickbaren Standfußes kann die Station auf jeder beliebigen ebenen Fläche
aufgestellt werden.

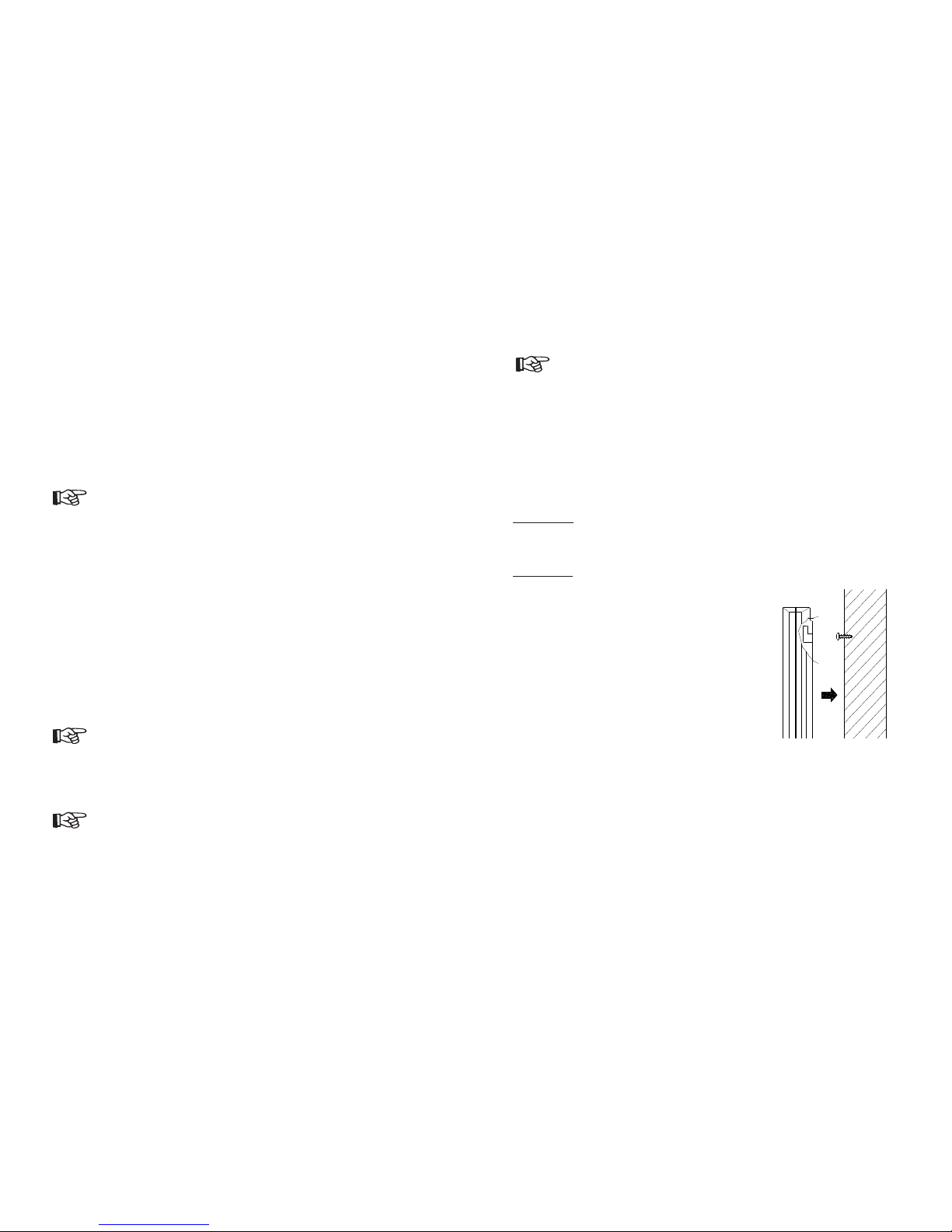

Wandmontage
Wählen Sie einen geschützten Montageort. Vermeiden Sie
direkten Regen oder Sonnenschein.
Bei Wandmontage entfernen Sie die Standfuß durch leichtes
Ausklicken aus der Station.
Drehen Sie eine passende Schraube an der gewünschten
Montagestelle in die Wand und lassen Sie deren Kopf etwa 5
mm von der Wand abstehen.
Hängen Sie die Station an die Schraube. Stellen Sie sicher,
dass das Gerät vor dem Loslassen sicher am Schraubenkopf
einrastet.
1.
2.
3.

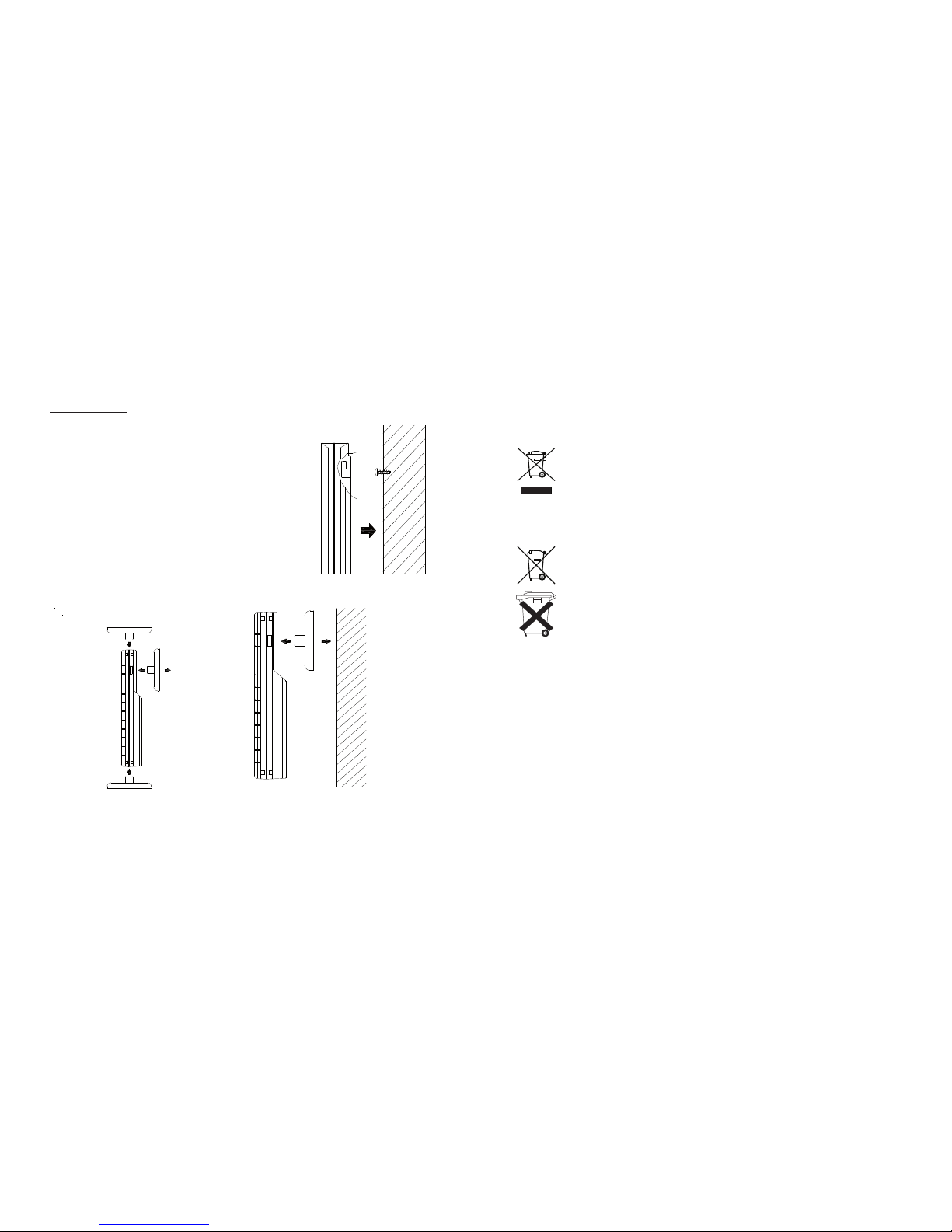

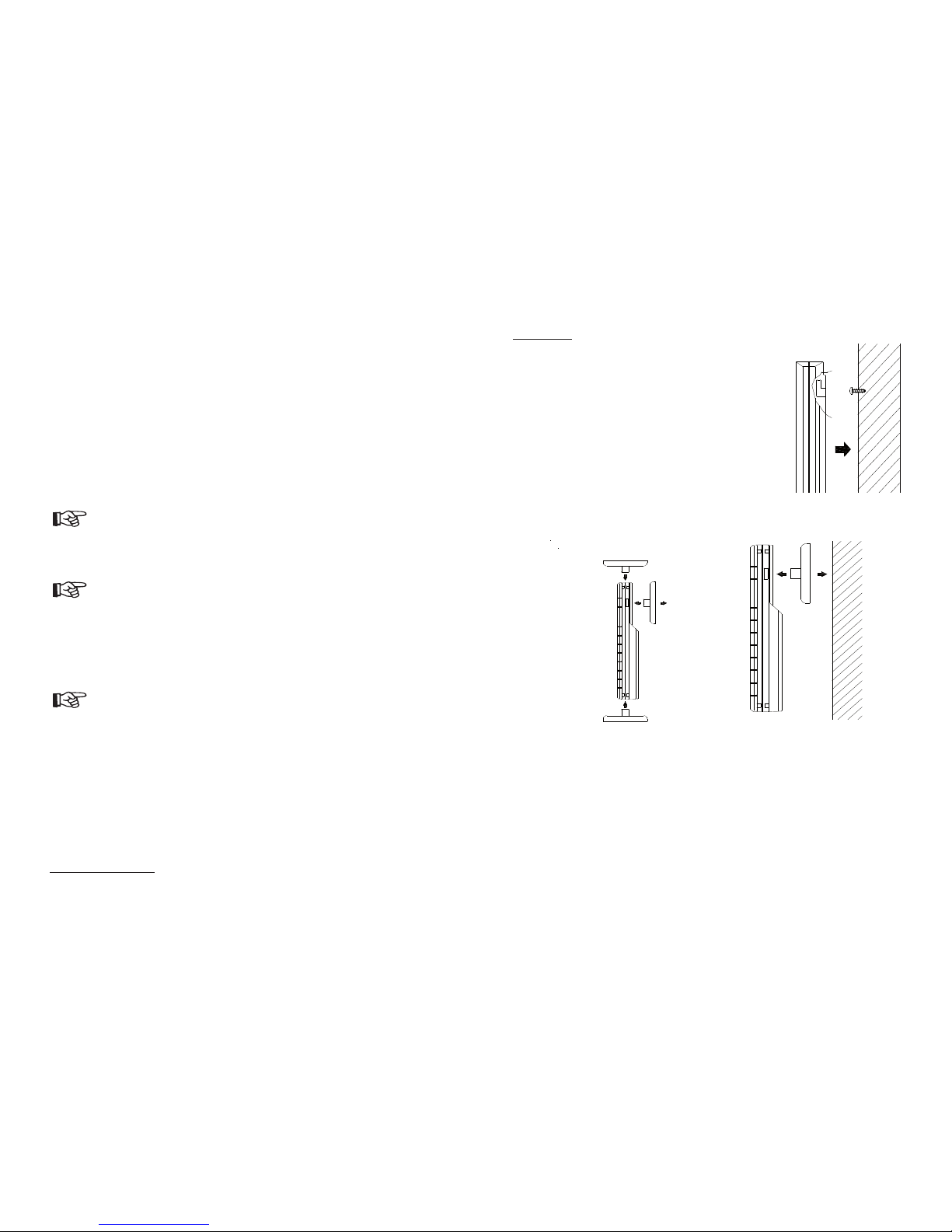

B) Platzierung des Außentemperatursenders
Die Konsole kann an beiden Enden des
Außensenders fixiert werden, so dass er auf
jeder ebenen Fläche aufgestellt werden kann.
Die Konsole kann mittels zweier mitgelieferter
Schrauben an einer Wand montiert werden.
Befestigen Sie dazu die Konsole mit
Hilfe von Schrauben und Dübeln an der
gewünschten Stelle an einer senkrechten
Oberfläche.
Klicken Sie den Außensender in die
Konsole.
1.
2.
16
17
9. Pege
Zur Reinigung von Anzeigen und Gehäusen verwenden Sie nur ein weiches, leicht feuchtes
Tuch. Benutzen Sie keine lösenden oder scheuernden Reinigungsmittel, da diese LC-Anzeigen
sowie Gehäuse angreifen könnten.
Tauchen Sie Komponenten nicht in Wasser.
10. Entsorgung
Entsorgung von Elektrik- und Elektronikaltgeräten
Im Interesse unserer Umwelt und um die verwendeten Rohstoffe möglichst
vollständig zu recyceln, ist der Verbraucher aufgefordert, gebrauchte und defekte
Geräte zu den öffentlichen Sammelstellen für Elektroschrott zu bringen.
Das Zeichen der durchgestrichenen Mülltonne mit Rädern bedeutet, dass dieses
Produkt an einer Sammelstelle für Elektronikschrott abgegeben werden muß, um
es durch Recycling einer bestmöglichen Rohstoffwiederverwertung zuzuführen.
Entsorgung verbrauchter Batterien / Akku
Der Benutzer ist gesetzlich verpflichtet, unbrauchbare Batterien und Akkus
zurückzugeben. Eine Entsorgung von verbrauchten Batterien im Hausmüll ist
verboten! Batterien und Akkus, die gefährliche Substanzen enthalten, sind mit
dem Symbol mit der durchgestrichenen Mülltonne gekennzeichnet. Das Symbol
bedeutet, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Unter
dem Symbol steht ein Kürzel für die im Produkt enthaltene gefährliche Substanz:
Cd = Cadmium, Hg = Quecksilber, Pb = Blei.
Sie können unbrauchbare Batterien und Akkus kostenlos bei entsprechenden
Sammelstellen Ihres Müllentsorgungsunternehmens oder bei Läden, die Batterien
führen, zurückgeben.
Somit werden Sie Ihren gesetzlichen Pflichten gerecht und tragen zum Umweltschutz bei!
11. Technische Daten
Temperaturmeßbereich
Innenraum -9,9ºC bis +49,9ºC mit 0,1ºC Auflösung;
Anzeige „OFL” außerhalb dieses Bereichs
Außenbereich -39,9ºC bis +59,9ºC mit 0,1ºC Auflösung;
Anzeige “OFL” außerhalb dieses Bereichs
Raumtemperatur-Prüfintervalle alle 15 Sekunden
Empfang der
Außenbereichsdaten
alle 4 Sekunden
Stromversorgung Wetterstation 2 x 1,5 V-Batterie Typ Mignon AA
Außentemperatursender 2 x 1,5 V-Batterie Typ Mignon AA,
Alkali-Batterien empfohlen z. B.
Best.- Nr. 65 01 17-66
Abmessungen (L x B x H) Wetterstation 80 x 24 x 151 mm
Außentemperatursender 38,2 x 21,2 x 128,3 mm
12. Konformitätserklärung
Hiermit erklären wir, Conrad Electronic SE, Klaus-Conrad-Straße 1, 92240 Hirschau, dass sich
dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den anderen
relevanten Vorschriften der Richtlinie 1999/5/EG befindet.
Die Konformitätserklärung zu diesem Produkt finden Sie unter www.conrad.com.
18
19
Introduction
Dear customer, thank you for your purchase of the weather station!
You have acquired a product that was built with state-of-the-art technology. This product
meets the requirements of the European and national guidelines that are in effect. Conformity
was demonstrated and the corresponding declarations and documents are kept by the
manufacturer.
In order to maintain this status and to ensure safe operation of this product, you, the user, must
heed the information contained in these operating instructions.
For more inquiries, contact or consult our technical advisory service:
Germany: Tel. no.: +49 9604 / 40 88 80
Fax. no.: +49 9604 / 40 88 48
e-mail: tkb@conrad.de
Mon. to Thur. 8.00am to 4.30pm,
Fri. 8.00am to 2.00pm
Table of Contents
page
1. Intended use 20
2.
Features 20
3.
Delivery contents 20
4. Safety Instructions 21
5. Battery installation / change of batteries 22
A) Weather station 22
B) Outside temperature transmitter 22
6. Operating elements 23
A) Function keys 23
B) LC display and settings 24
7. Operation 25
A) Basic setting 25
B) Adjustment of the temperature unit 26
C) Setting time display format (12/24-hour) 26
D) Time setting 27
E) Symbol bar “weather girl” (symbol for temperature conditions) 27
F) Channel selection 27
G) Display of minimum and maximum daily outside temperature 27
H) 868 MHz reception test 28
8. Mounting 28
A) Placement of the base station 28
B) Placement of the outside temperature transmitter 29
9. Care 30
10. Disposal 30
11. Technical Data 31
12.
Declaration of conformity 31
Loading...
