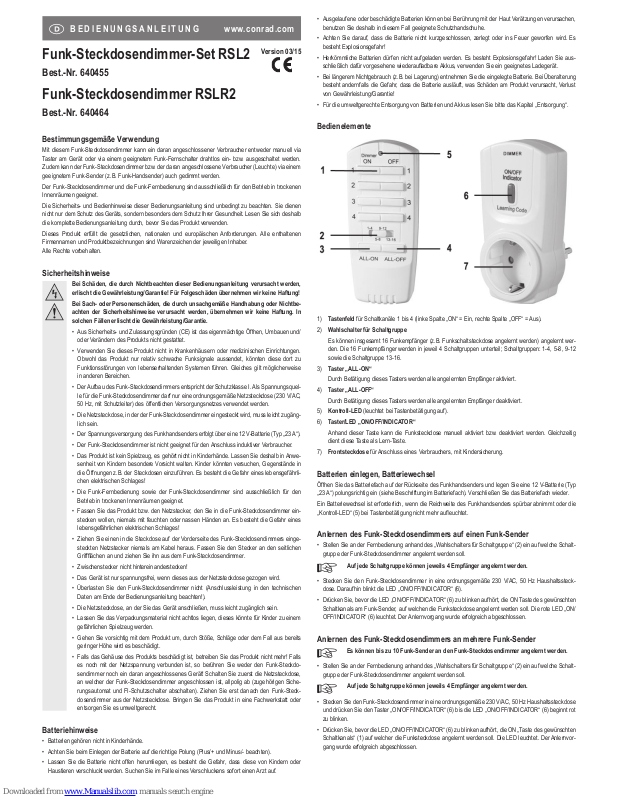

Conrad RSLR2 Operating Instructions Manual

Bestimmungsgemäße Verwendung

Mit diesem Funk-Steckdosendimmer kann ein daran angeschlossener Verbraucher entweder manuell via
Taster am Gerät oder via einem geeignetem Funk-Fernschalter drahtlos ein- bzw. ausgeschaltet werden.
Zudem kann der Funk-Steckdosendimmer bzw. der daran angeschlossene Verbraucher (Leuchte) via einem
geeignetem Funk-Sender (z.B. Funk-Handsender) auch gedimmt werden.

Der Funk-Steckdosendimmer und die Funk-Fernbedienung sind ausschließlich für den Betrieb in trockenen
Innenräumen geeignet.

Die Sicherheits- und Bedienhinweise dieser Bedienungsanleitung sind unbedingt zu beachten. Sie dienen
nicht nur dem Schutz des Geräts, sondern besonders dem Schutz Ihrer Gesundheit. Lesen Sie sich deshalb
die komplette Bedienungsanleitung durch, bevor Sie das Produkt verwenden.

Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen
Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.
Alle Rechte vorbehalten.

Sicherheitshinweise

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden,

erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbe-

achten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In
solchen Fällen erlischt die Gewährleistung/Garantie.

• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Öffnen, Umbauen und/
oder Verändern des Produkts nicht gestattet.

• Verwenden Sie dieses Produkt nicht in Krankenhäusern oder medizinischen Einrichtungen.
Obwohl das Produkt nur relativ schwache Funksignale aussendet, könnten diese dort zu
Funktionsstörungen von lebenserhaltenden Systemen führen. Gleiches gilt möglicherweise
in anderen Bereichen.

• Der Aufbau des Funk-Steckdosendimmers entspricht der Schutzklasse I. Als Spannungsquel­le für die Funk-Steckdosendimmer darf nur eine ordnungsgemäße Netzsteckdose (230 V/AC,
50 Hz, mit Schutzleiter) des öffentlichen Versorgungsnetzes verwendet werden.

• Die Netzsteckdose, in der der Funk-Steckdosendimmer eingesteckt wird, muss leicht zugäng-

lich sein.

• Der Spannungsversorgung des Funkhandsenders erfolgt über eine 12 V-Batterie (Typ „23 A“).

• Der Funk-Steckdosendimmer ist nicht geeignet für den Anschluss induktiver Verbraucher.

• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände. Lassen Sie deshalb in Anwe­senheit von Kindern besondere Vorsicht walten. Kinder könnten versuchen, Gegenstände in
die Öffnungen z.B. der Steckdosen einzuführen. Es besteht die Gefahr eines lebensgefährli­chen elektrischen Schlages!

• Die Funk-Fernbedienung sowie der Funk-Steckdosendimmer sind ausschließlich für den
Betrieb in trockenen Innenräumen geeignet.

• Fassen Sie das Produkt bzw. den Netzstecker, den Sie in die Funk-Steckdosen dimmer ein­stecken wollen, niemals mit feuchten oder nassen Händen an. Es besteht die Gefahr eines
lebensgefährlichen elektrischen Schlages!

• Ziehen Sie einen in die Steckdose auf der Vorderseite des Funk-Steckdosen dimmers einge­steckten Netzstecker niemals am Kabel heraus. Fassen Sie den Stecker an den seitlichen
Griffächen an und ziehen Sie ihn aus dem Funk-Steckdosen dimmer.

• Zwischenstecker nicht hintereinanderstecken!

• Das Gerät ist nur spannungsfrei, wenn dieses aus der Netzsteckdose gezogen wird.

• Überlasten Sie den Funk-Steckdosendimmer nicht (Anschlussleistung in den technischen
Daten am Ende der Bedienungsanleitung beachten!).

• Die Netzsteckdose, an der Sie das Gerät anschließen, muss leicht zugänglich sein.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.

• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus bereits
geringer Höhe wird es beschädigt.

• Falls das Gehäuse des Produkts beschädigt ist, betreiben Sie das Produkt nicht mehr! Falls
es noch mit der Netzspannung verbunden ist, so berühren Sie weder den Funk-Steckdo­sendimmer noch ein daran angeschlossenes Gerät! Schalten Sie zuerst die Netzsteckdose,
an welcher der Funk-Steckdosendimmer ange schlossen ist, allpolig ab (zugehörigen Siche­rungsautomat und FI-Schutzschalter abschalten). Ziehen Sie erst danach den Funk-Steck­dosendimmer aus der Netzsteckdose. Bringen Sie das Produkt in eine Fachwerkstatt oder
entsorgen Sie es umweltgerecht.

Batteriehinweise

• Batterien gehören nicht in Kinderhände.

• Achten Sie beim Einlegen der Batterie auf die richtige Polung (Plus/+ und Minus/- beachten).

• Lassen Sie die Batterie nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder

Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf.

• Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursachen,
benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.

• Achten Sie darauf, dass die Batterie nicht kurzgeschlossen, zerlegt oder ins Feuer geworfen wird. Es
besteht Explosionsgefahr!

• Herkömmliche Batterien dürfen nicht aufgeladen werden. Es besteht Explosionsgefahr! Laden Sie aus­schließlich dafür vorgesehene wiederauadbare Akkus, verwenden Sie ein geeignetes Ladegerät.

• Bei längerem Nichtgebrauch (z.B. bei Lagerung) entnehmen Sie die eingelegte Batterie. Bei Überalterung
besteht andernfalls die Gefahr, dass die Batterie ausläuft, was Schäden am Produkt verursacht, Verlust
von Gewährleistung/Garantie!

• Für die umweltgerechte Entsorgung von Batterien und Akkus lesen Sie bitte das Kapitel „Entsorgung“.

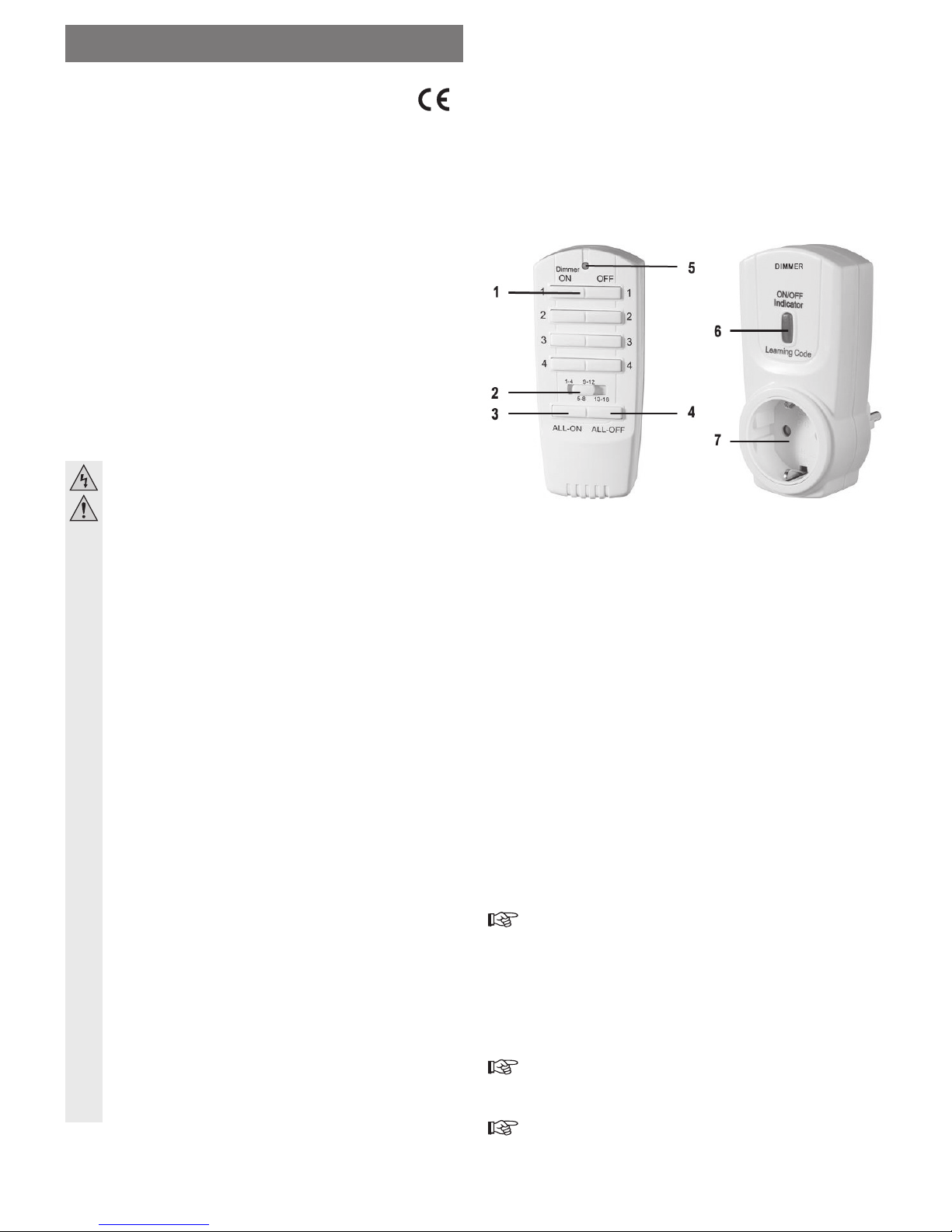

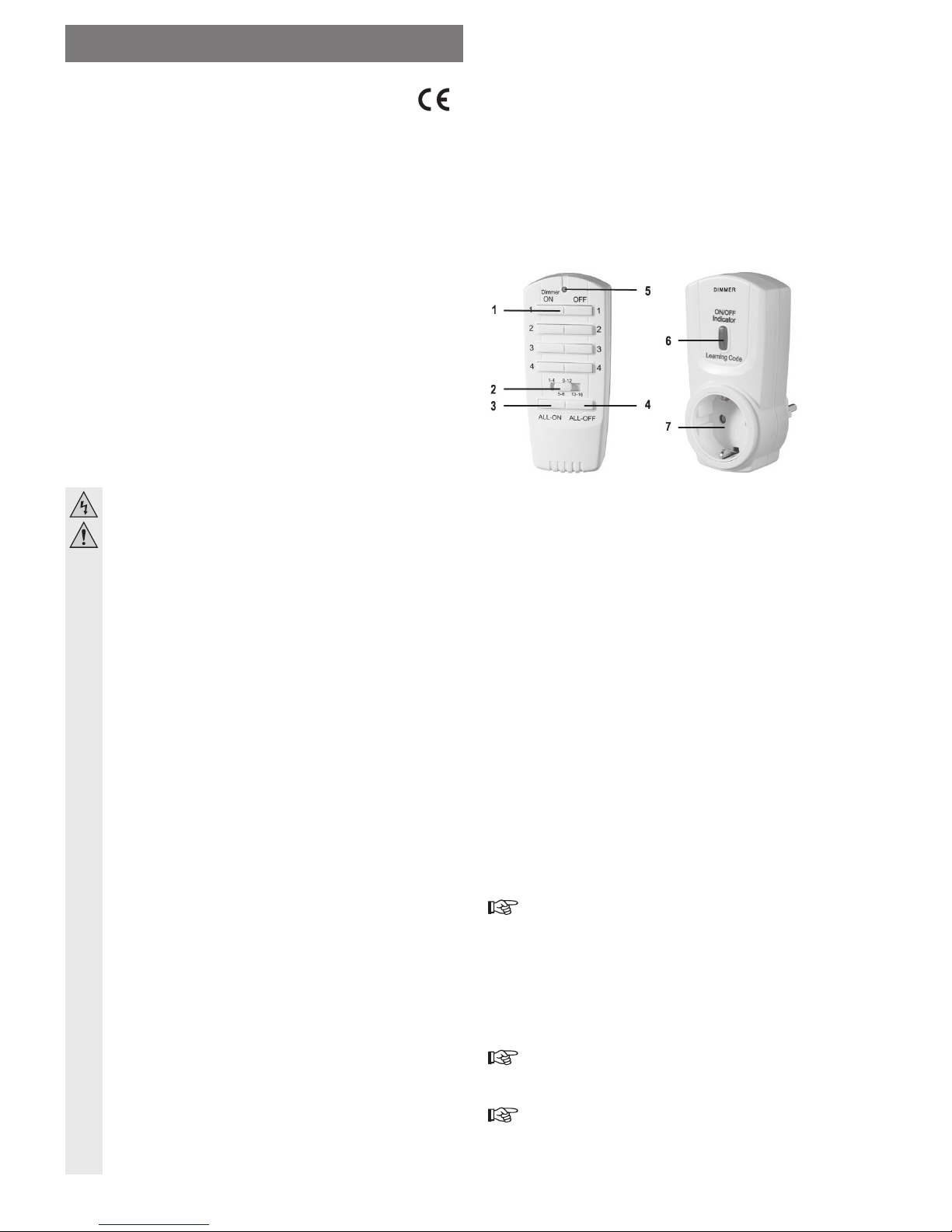

Bedienelemente

1) Tastenfeld für Schaltkanäle 1 bis 4 (linke Spalte „ON“ = Ein, rechte Spalte „OFF“ = Aus).

2) Wahlschalter für Schaltgruppe

Es können insgesamt 16 Funkempfänger (z.B. Funkschaltsteckdose angelernt werden) angelernt wer-

den. Die 16 Funkempfänger werden in jeweil 4 Schaltgruppen unterteil; Schaltgruppen: 1-4, 5-8, 9-12
sowie die Schaltgruppe 13-16.

3) Taster „ALL-ON“

Durch Betätigung dieses Tasters werden alle angelernten Empfänger aktiviert.

4) Taster „ALL-OFF“

Durch Betätigung dieses Tasters werden alle angelernten Empfänger deaktiviert.

5) Kontroll-LED (leuchtet bei Tastenbetätigung auf).

6) Taster/LED „ON/OFF/INDICATOR“

Anhand dieser Taste kann die Funksteckdose manuell aktiviert bzw. deaktiviert werden. Gleichzeitig

dient diese Taste als Lern-Taste.

7) Frontsteckdose für Anschluss eines Verbrauchers, mit Kindersicherung.

Batterien einlegen, Batteriewechsel

Öffnen Sie das Batteriefach auf der Rückseite des Funkhandsenders und legen Sie eine 12 V-Batterie (Typ
„23 A“) polungsrichtig ein (siehe Beschriftung im Batteriefach). Verschließen Sie das Batteriefach wieder.

Ein Batteriewechsel ist erforderlich, wenn die Reichweite des Funkhandsenders spürbar abnimmt oder die
„Kontroll-LED“ (5) bei Tastenbetätigung nicht mehr aueuchtet.

Anlernen des Funk-Steckdosendimmers auf einen Funk-Sender

• Stellen Sie an der Fernbedienung anhand des „Wahlschalters für Schaltgruppe“ (2) ein auf welche Schalt­gruppe der Funk-Steckdosendimmer angelernt werden soll.

Auf jede Schaltgruppe können jeweils 4 Empfänger angelernt werden.

• Stecken Sie den Funk-Steckdosendimmer in eine ordnungsgemäße 230 V/AC, 50 Hz Haushalts steck­dose. Daraufhin blinkt die LED „ON/OFF/INDICATOR“ (6).

• Drücken Sie, bevor die LED „ON/OFF/INDICATOR“ (6) zu blinken aufhört, die ON Taste des gewünschten
Schaltkanals am Funk-Sender, auf welchen die Funksteckdose angelernt werden soll. Die rote LED „ON/
OFF/INDICATOR“ (6) leuchtet. Der Anlernvorgang wurde erfolgreich abgeschlossen.

Anlernen des Funk-Steckdosendimmers an mehrere Funk-Sender

Es können bis zu 10 Funk-Sender an den Funk-Steckdosendimmer angelernt werden.

• Stellen Sie an der Fernbedienung anhand des „Wahlschalters für Schaltgruppe“ (2) ein auf welche Schalt­gruppe der Funk-Steckdosendimmer angelernt werden soll.

Auf jede Schaltgruppe können jeweils 4 Empfänger angelernt werden.

• Stecken Sie den Funk-Steckdosendimmer in eine ordnungsgemäße 230 V/AC, 50 Hz Haushaltssteckdose
und drücken Sie den Taster „ON/OFF/INDICATOR“ (6) bis die LED „ON/OFF/INDICATOR“ (6) beginnt rot
zu blinken.

• Drücken Sie, bevor die LED „ON/OFF/INDICATOR“ (6) zu blinken aufhört, die ON „Taste des gewünschten
Schaltkanals“ (1) auf welcher die Funksteckdose angelernt werden soll. Die LED leuchtet. Der Anlernvor­gang wurde erfolgreich abgeschlossen.

D

B E D I E N UN G S A N L E I T UN G www.conrad.com

Funk-Steckdosendimmer-Set RSL2

Best.-Nr. 640455

Funk-Steckdosendimmer RSLR2

Best.-Nr. 640464

Version 03/15

Reichweite

Die Reichweite der Übertragung der Funksignale zwischen dem Funkhandsender und den Funkschaltsteck­dosen beträgt unter optimalen Bedingungen bis zu 70 m.

Bei dieser Reichweiten-Angabe handelt es sich jedoch um die sog. „Freifeld-Reichweite“

(Reichweite bei direktem Sichtkontakt zwischen Sender und Empfänger, ohne störende
Einüsse).

Im praktischen Betrieb benden sich jedoch Wände, Zimmerdecken usw. Zwischen Sen-

der und Empfänger, wodurch sich die Reichweite entsprechend reduziert.

Aufgrund der unterschiedlichen Einüsse auf die Funkübertragung kann leider keine

bestimmte Reichweite garantiert werden.

Normalerweise ist jedoch der Betrieb in einem Einfamilienhaus ohne Probleme möglich.

Die Reichweite kann teils beträchtlich verringert werden durch:

• Wände, Stahlbetondecken

• Beschichtete/bedampfte Isolierglasscheiben

• Nähe zu metallischen & leitenden Gegenständen (z.B. Heizkörper)

• Nähe zum menschlichen Körper

• Breitbandstörungen, z.B. in Wohngebieten (DECT-Telefone, Mobiltelefone, Funkkopfhörer, Funklaut­sprecher, Funk-Wetterstationen, Baby-Überwachungssysteme usw.)

• Nähe zu elektrischen Motoren, Trafos, Netzteilen, Computern

• Nähe zu schlecht abgeschirmten oder offen betriebenen Computern oder anderen elektrischen Geräten

Entsorgung

a) Allgemein

Entsorgen Sie die Produkte am Ende Ihrer Lebensdauer gemäß den geltenden gesetzlichen

Bestimmungen.

b) Batterien und Akkus

Als Endverbraucher sind Sie gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und
Akkus verpichtet; eine Entsorgung über den Hausmüll ist untersagt.

Schadstoffhaltige Batterien, Akkus sind mit nebenstehendem Symbol gekennzeichnet, das auf

das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das ausschlag­gebende Schwermetall sind Cd = Cadmium, Hg = Quecksilber, Pb = Blei.

Verbrauchte Batterien, Akkus sowie Knopfzellen können Sie unentgeltlich bei den Sammelstellen Ihrer Ge­meinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus/Knopfzellen verkauft werden!

Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umweltschutz!

Konformitätserklärung (DOC)

Hiermit erklären wir, Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass sich dieses
Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschrif­ten der Richtlinie 1999/5/EG bendet.

Die Konformitätserklärung zu diesem Produkt nden Sie unter www.conrad.com.

Technische Daten

a) Funkhandsender

Sendefrequenz ............................433 MHz

Stromversorgung ......................... 1x 12 V-Batterie, Typ „23 A“

Reichweite ................................... Bis 70 m (im Freifeld, siehe Kapitel „Reichweite“)

LED ..............................................Leuchtet kurz auf bei Tastenbetätigung

Schaltgruppen .............................4

Anlernbare Empfänger bzw. ........

Anzahl der Schaltkanäle ..............16

Gewicht ........................................ca. 45 g (ohne Batterie)

Arbeitstemperaturbereich ............0 °C bis +35 °C

Abmessungen (L x B x H) ............ca. 105 x 43 x 22 mm

b) Funk-Steckdosendimmer

Empfangsfrequenz ......................433 MHz

Betriebsspannung ........................230 V/AC, 50 Hz

Schutzklasse ...............................I

Anschlussleistung ........................min. ohmsche Last 40 W

max. ohmsche Last 300 W
NICHT GEEIGNET FÜR INDUKTIVE VERBRAUCHER

LED ..............................................Leuchtet auf bei aktivierter Steckdose/Verbraucher

Gewicht ........................................ca. 131 g

Abmessungen (L x B x H) ............ca. 116 x 58 x 73 mm

Arbeitstemperaturbereich ............0 °C bis +35 °C

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau

(www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mik-

roverlmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schrift­lichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation
entspricht dem technischen Stand bei Drucklegung.

© Copyright 2015 by Conrad Electronic SE.

Löschen bereits angelernter Funk-Steckdosendimmer von einem Funk­Sender

• Drücken Sie gleichzeitig die Taste ON und OFF des Schaltkanals auf welchem der Funk-Steckdosendim­mer angelernt wurde. Daraufhin beginnt die LED „ON/OFF/INDICATOR“ (6) zu blinken.

• Drücken Sie nun gleichzeitig die Taste „ALL-ON“ (3) sowie die Taste „ALL-OFF“ (4) gleichzeitig. Die LED
„ON/OFF/INDICATOR“ (6) erlischt. Alle Funk-Steckdosendimmer wurden erfolgreich aus der Fernbedie­nung gelöscht.

Um einen einzelnen Funk-Steckdosendimmer zu löschen drücken Sie anstelle der Tasten

„ALL-ON“ (3) und „ALL-OFF“ (4) die entsprechende OFF-Taste des Schaltkanals auf
welcher der Funk-Steckdosendimmer angelernt wurde.

Inbetriebnahme, Funktionstest

Stellen Sie an der Fernbedienung anhand des „Wahlschalters für Schaltgruppe“ (2) die korrekte Schalt­gruppe ein.

Stecken Sie den Funk-Steckdosendimmer (ohne angeschlossenen Verbraucher!) in die dafür vorgesehene
Schutzkontakt-Netzsteckdose.

Sie können nun die Funktion des Funk-Steckdosendimmers prüfen, indem Sie den zugehörigen ON-Taster
des entsprechenden Schaltkanals kurz drücken. Die rote LED „ON/OFF/INDICATOR“ (6) leuchtet auf. Die
LED „ON/OFF/INDICATOR“ (6) auf der Vorderseite ist nun aktiviert, die Netzspannung liegt an, ein ange­schlossener Verbraucher wird eingeschaltet.

Drücken Sie kurz die Taste OFF des entsprechenden Schaltkanals am Sender, so erlischt die LED „ON/
OFF/INDICATOR“ (6) wieder, die Netzspannung an der Frontsteckdose (7) und damit der angeschlossene
Verbraucher wird abgeschaltet.

Betrieb

Schließen Sie einen Verbraucher an die „Frontsteckdose“ (7) an.

Für die zulässige Maximalleistung des Verbrauchers beachten Sie bitte den Abschnitt

„Technische Daten“.

Beim Betätigen der entsprechenden „ON“- bzw. „OFF“-Taste des Schaltkanals auf dem Funkhandsender
wird der Funk-Steckdosendimmer mit dem gleichen eingestellten Schaltkanal eingeschaltet (die LED „ON/
OFF/INDICATOR“ (6) leuchtet auf) bzw. ausgeschaltet (die LED „ON/OFF/INDICATOR“ (6) erlischt).

Der Funk-Steckdosendimmer kann via dem auf der Frontseite sich bendlichen „ON/OFF“-Taster (1) manu­ell ein- bzw. ausgeschaltet werden.

Dimmer-Funktion

• Schalten Sie den Dimmer ein indem Sie einmalig kurz die Taste ON des entsprechenden Schaltkanals am
Funk-Sender betätigen.

• Drücken Sie die Taste ON des entsprechenden Schaltkanals am Funk-Sender. Die Dimmer-Funktion
startet.

• Drücken Sie erneut die Taste ON des entsprechenden Schaltkanals am Funk-Sender. Die Dimmer-Funk­tion stoppt.

Wartung & Pege

Das Produkt ist für Sie wartungsfrei, öffnen/zerlegen Sie es niemals.
Bevor Sie das Produkt reinigen, trennen Sie einen evtl. angeschlossenen Verbraucher vom Funk-Steck-

dosendimmer und ziehen Sie den Funk-Steckdosendimmer aus der Netzsteckdose.
Reinigen Sie das Produkt nur mit einem trockenen, sauberen, weichen Tuch. Verwenden Sie auf keinen

Fall aggressive Reinigungsmittel oder chemische Lösungen, da dadurch das Gehäuse angegriffen oder die
Funktion beeinträchtigt werden könnte.

Handhabung

• Die Funk-Fernbedienung und der Funk-Steckdosendimmer sind ausschließlich für den

Betrieb in trockenen Innenräumen geeignet.

• Vermeiden Sie folgende widrige Umgebungsbedingungen am Montageort oder beim Trans-

port:

- Nässe und Feuchtigkeit führen zum Defekt des Produkts

- Direkte Sonneneinstrahlung

- Extreme Kälte oder Hitze

- Staub oder brennbare Gase, Dämpfe oder Lösungsmittel

- Starke Vibrationen

- Starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern

• Achten Sie darauf, dass die Isolierung des gesamten Produkts weder beschädigt noch zer-

stört wird. Zerlegen Sie das Produkt niemals! Es sind keine für Sie zu wartenden Teile im
Inneren enthalten.

• Überprüfen Sie vor jedem Gebrauch das Produkt auf Beschädigungen!

Falls Sie Beschädigungen feststellen, so verwenden Sie das Produkt nicht mehr!
Es besteht Lebensgefahr durch einen elektrischen Schlag!
Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist:

- wenn das Gerät sichtbare Beschädigungen aufweist

- wenn das Gerät nicht mehr funktioniert

- nach längerer Lagerung unter ungünstigen Verhältnissen

- nach schweren Transportbeanspruchungen

Intended use

This wireless plug-in dimmer switch is intended for turning connected on or off consumer loads, either
manually, via a push button on the device, or via a suitable remote switch. Furthermore, the wireless plug-in
dimmer switch or the consumer connected to it (lamp) can also be dimmed with a suitable wireless transmit­ter (e.g. wireless hand-held transmitter).

The wireless plug-in dimmer switch and the wireless remote control are only intended for use in dry indoor
locations.

All the safety and operating instructions in this manual must be followed carefully. These instructions not
only protect the device but, in particular, your health. Please read the entire operating manual before using
the product.

This product complies with the applicable National and European requirements. All names of companies and
products are the trademarks of the respective owner.
All rights reserved.

Safety instructions

The warranty will be void in the event of damage caused by failure to observe these safety

instructions. We do not assume any liability for any consequential damage!

We do not accept liability for damage to property or personal injury caused by improper

handling or non-compliance with the safety instructions. The warranty will be void in
such cases.

• The unauthorized opening, conversion and/or modication of this product is not permitted

because of safety and approval reasons (CE).

• Do not use this product in hospitals or medical institutions. Although the product emits only

relatively weak radio signals, these may lead to the malfunction of life-support systems. The
same may possibly be the case in other areas.

• The wireless plug-in dimmer is designed in accordance with protection class I. Only a stan-

dard mains socket (230V/AC, 50Hz with protective earth) for the public supply grid may be
used as the power source for the wireless plug-in dimmer switch.

• The power socket in which the switch socket is plugged must be easily accessible.

• The handheld transmitter is powered by a 12 V battery (type “23 A”).

• The wireless plug-in dimmer switch is not suitable for connection to inductive consumers.

• The product is not a toy and must be kept out of the reach of children. Therefore, be especially

careful when children are around. Children might try to push objects through the socket ope­nings, for example. There is a risk of a lethal electric shock!

• The wireless remote control and the wireless plug-in dimmer switch are only intended for use

in dry indoor locations.

• Never touch the product and the mains plug, when it is plugged into the mains socket, with wet

or damp hands when trying to connect to the wireless plug-in dimmer switch. There is a risk of
a lethal electric shock!

• Never remove a mains plug from the wireless plug-in dimmer switch by pulling on the power

cable. Always pull the plug from the socket, in the wireless plug-in dimmer switch, using the
gripping surface provided on the side.

• Do not put more than one adaptor onto the unit!

• The unit is only without current, when the main plug is disconnected from the outlet.

• Do not overload the wireless plug-in dimmer switch (take note of the input power in the tech-

nical data at the end of the operating manual!).

• The mains socket to which you connect the device must be easily accessible.

• Do not leave packing materials unattended. They may become dangerous playthings for children.

• Handle the product with care, it can be damaged by impacts, blows, or accidental drops, even

from a low height.

• If the product casing is damaged, do not use the product any more! When it is connected to

the mains, do not touch the wireless plug-in dimmer switch or the connected device! First
of all, disconnect all pins of the mains socket, to which the radio-controlled socket dimmer
is connected (disable the associated Miniature Circuit Breaker (MCB) and Residual Current
Operated Circuit Breaker (RCCB)). You can then remove the wireless plug-in dimmer switch
from the mains socket. Take the product to a specialist workshop or dispose of it in an envi­ronmentally friendly way.

Battery notes

• Keep batteries out of the reach of children.

• Please pay attention to the correct polarity (plus/+ and minus/-) when inserting the battery.

• Do not leave batteries lying around in the open; there is a risk of them being swallowed by children or
domestic animals. If swallowed, consult a doctor immediately.

• Leaking or damaged batteries can lead to caustic burning of the skin. Therefore, use suitable protective
gloves.

• Make sure that the battery is neither short-circuited nor thrown into a re. There is a risk of explosion!

• Do not recharge normal batteries. There is a risk of explosion! Only charge rechargeable batteries that are
intended for this purpose; use a suitable battery charger.

• If it is not to be used for a while (e.g. storage), remove the battery. Old batteries may leak and cause
damage to the product, which will lead to the loss of the warranty/guarantee.

• For the environmentally friendly disposal of batteries and rechargeable batteries, please read the chapter
“Disposal”.

Controls

1) Keypad for switching channels 1 to 4 (left column “ON” = on, right column “OFF” = off).

2) Selector switch for switching group

A total of 16 radio receivers (e. g. radio controlled sockets can be connected). The 16 radio receivers are

categorised into 4 switching groups; switching groups: 1-4, 5-8, 9-12 as well as switching group 13-16.

3) “ALL-ON” button

Pressing this button activates all recognized receivers.

4) “ALL-OFF” button

Pressing this button deactivates all recognized receivers.

5) Control LED (lights up when the buttons are used).

6) Button/LED “ON/OFF/INDICATOR”

By using this button, the radio controlled socket can be activated or deactivated manually. This button

also serves as the programming button.

7) Front socket for connecting a consumer load with child-proof lock.

Inserting/replacing the batteries

Open the battery compartment on the back of the handheld radio transmitter and insert a 12 V-battery (type
“23 A”) with the correct polarity (pay attention to the diagram in the battery compartment). Close the battery
compartment.

The batteries need to be replaced if the range of the handheld radio transmitter is signicantly reduced or the
control LED (5) no longer lights when the buttons are used.

Programming the wireless plug-in dimmer switch to recognise a wireless
transmitter

• Set the switching group on the remote control, i.e. the one to which the wireless plug-in dimmer switch is
to be programmed, using the “Selector switch for switching group” (2) .

A total of 4 receivers can be programmed for each switching group.

• Plug the wireless plug-in dimmer switch into a standard 230 V/AC, 50 Hz household socket. The LED “ON/
OFF/INDICATOR” (6) starts to blink.

• Press the ON button for the desired switching channel on the radio transmitter, i.e that to which you want
to program the wireless plug-in dimmer switch before the “ON/OFF/INDICATOR” LED (6) stops blinking.
The red “ON/OFF/INDICATOR” LED (6) is on. The programming has been completed successfully.

Programming the wireless plug-in dimmer switch socket to recognise several
radio transmitters

Up to 10 radio channels can be programmed for the wireless plug-in dimmer switch.

• Set the switching group on the remote control, i.e. the one to which the wireless plug-in dimmer switch is
to be programmed, using the “Selector switch for switching group” (2) .

A total of 4 receivers can be programmed for each switching group.

• Plug the wireless plug-in dimmer switch into a standard 230 V/AC, 50 Hz household socket and press the
button “ON/OFF/INDICATOR” (6) until the LED starts to ash red.

• Press the ON button for the desired switching channel on the radio transmitter, i.e that to which you want
to program the wireless plug-in dimmer switch before the “ON/OFF/INDICATOR” LED (6) stops blinking.
The LED is on. The programming has been completed successfully.

G

O P E R AT I N G I NS T R U C T I ON S www.conrad.com

Wireless Plug-In Dimmer Switch
Set RSL2

Item no. 640455

Wireless Plug-In Dimmer Switch RSLR2

Item no. 640464

Version 03/15

Transmission range

The transmission range of the radio signals between the hand-held radio transmitter and the radio controlled
sockets is up to 70 m under optimum conditions.

This value, however, is the so-called “open space range” (the range when transmitter and

receiver are visible to each other, without interfering inuences).

In practical operation, however, there are walls, ceilings of rooms etc. between the trans-

mitter and the receiver, which reduce the range accordingly.

Due to the different inuences on the radio transmission, no specic range can be gua-

ranteed.

Nevertheless, trouble-free operation in a single-family home is usually possible.

The range can sometimes be limited considerably by:

• walls, reinforced concrete ceilings

• coated/metallised insulated glass

• proximity to metal & conducting objects (e.g. radiators)

• proximity to human bodies

• Broadband interferences, e.g. in residential areas (DECT telephones, mobile phones, radio-controlled
headphones, radio-controlled speakers, radio-controlled weather stations, baby phones etc.)

• Proximity to electric motors, transformers, power-supply units, computers

• The proximity to improperly shielded or uncovered operating computers or other electric appliances

Disposal

a) In general

Please dispose of the device when it is no longer of use, according to the current statutory

requirements.

b) Batteries and rechargeable batteries

As the end user, you are required by law (Battery Ordinance) to return all used batteries/rechargeable batte­ries; disposal of them in the household waste is prohibited!

Batteries that contain pollutants, or rechargeable batteries with the symbol depicted here, can-

not be disposed of with the normal household garbage. The designations for the respective
hazardous heavy metals are Cd = cadmium, Hg = mercury, Pb = lead.

Used batteries, rechargeable batteries as well as coin cells can be returned to collection points in your
municipality, our stores or wherever batteries/rechargeable batteries/coin cells are sold!

You thus full the legal requirements and make your contribution to protecting the environment!

Declaration of Conformity (DOC)

We, Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, hereby declare that the product
conforms to the fundamental requirements and the other relevant regulations of Directive 1999/5/EC.

You can nd the declaration of conformity at www.conrad.com.

Technical data

a) Wireless handheld transmitter

Transmission frequency ..............433 MHz

Power supply .............................. 1x 12 V battery type “23 A”

Range .......................................... up to 70 m (open space, see chapter “Range”)

LED ..............................................Lights up briey, when the buttons are used

Switching groups .........................4

Programmable receivers or .........

number of switching channels .....16

Weight .........................................approx. 45 g (excl. batteries)

Operating temperature ................0 °C to +35 °C

Dimensions (L x W x H) ...............approx. 105 x 43 x 22 mm

b) Wireless plug-in dimmer switch

Reception frequency ....................433 MHz

Operating voltage ........................230 V/AC, 50 Hz

Protection class ...........................I

Connected power ........................min. Ohm resistive load 40 W

max. Ohm resistive load 300 W
NOT SUITABLE FOR INDUCTIVE CONSUMER LOADS

LED ..............................................Lights up, when the mains socket/consumer load is activated

Weight .........................................approx. 131 g

Dimensions (L x W x H) ...............approx. 116 x 58 x 73 mm

Operating temperature ................0 °C to +35 °C

This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau

(www.conrad.com).

All rights including translation reserved. Reproduction by any method, e.g. photocopy, microlming,

or the capture in electronic data processing systems require the prior written approval by the editor.
Reprinting, also in part, is prohibited. This publication represent the technical status at the time of
printing.

© Copyright 2015 by Conrad Electronic SE.

Deleting programmed wireless plug-in dimmer switches from a radio
transmitter

• Press the ON and OFF buttons simultaneously, for the switching channel to which the radio controlled
socket is programmed. The “ON/OFF/INDICATOR” LED (6) begins to blink.

• Now, press the “ALL-ON” (3) button and the “ALL-OFF” (4) button simultaneously. The “ON/OFF/INDI­CATOR” LED (6) goes out. All wireless plug-in dimmer switches have been deleted successfully from the
remote control.

To delete a single wireless plug-in dimmer switch, press the corresponding OFF button

for the switching channel, to which the wireless plug-in dimmer switch was programmed,
instead of pressing the buttons “ALL-ON” (3) and “ALL-OFF” (4).

Start-up, function test

Set the correct switching group on the remote control, using the “Selector switch for switching group” (2).
Plug the wireless plug-in dimmer switch (without the consumer load connected!) into the designated earthed

mains socket.
You can now test the function of the wireless plug-in dimmer switch, by briey pressing the respective ON

button for the corresponding switching channel. The red “ON/OFF/INDICATOR” LED (6) ashes. The LED
“ON/OFF/INDICATOR” (6) on the front is now activated; the mains voltage is available and a connected
consumer load is turned on.

Briey press the OFF button for the switching channel and the “ON/OFF/INDICATOR” LED (6) goes out; the
mains voltage to the front socket (7), and thus the connected consumer load, is turned off.

Operation

Connect a consumer load to the front socket (7).

Please consult the section “Technical data” for the permissible maximum power.

By using the respective “ON” or “OFF” button for the switching channel on the handheld radio transmitter, the
wireless plug-in dimmer switch set to the same switching channel is turned on (the LED “ON/OFF/INDICA­TOR” (6) lights up) or off (the LED “ON/OFF/INDICATOR” (6) goes out) .

The wireless plug-in dimmer switch can be switched on or off manually using the “ON/OFF” button (1) located
on the front.

Dimmer function

• Switch the dimmer on, by briey pressing the ON button for the corresponding switching channel once.

• Press the ON button for the corresponding switching channel on the wireless transmitter. The dimmer
function starts.

• Press the ON button for the corresponding switching channel on the wireless transmitter. The dimmer
function stops.

Maintenance and care

The product does not require any maintenance and should never be opened or disassembled for any reason.
Remove the connected consumer loads from the wireless plug-in dimmer switch and remove it from the

mains socket before cleaning the product.
Only clean the product with a soft, clean, dry cloth. Never use aggressive cleaning agents or chemical solu-

tions since these might damage the surface of the casing or impair the operation.

Handling

• The wireless remote control and the wireless plug-in dimmer switch are only intended for use

in dry indoor locations.

• Avoid the following unfavourable environmental conditions at the installation location and

during transportation:

- Humidity and damp may cause damage to the product

- Direct sunlight

- Extreme cold or heat

- Dust or ammable gases, fumes or solvents

- Strong vibrations

- Strong magnetic elds such as those found in the vicinity of machinery or loudspeakers

• Ensure that the insulation for the entire product is neither damaged nor destroyed. Never

disassemble the product! The casing does not contain any serviceable parts.

• Check the product for damage before each use!

If you notice any damage, do not use the product any longer!
There is a risk of a life-threatening electric shock!
Safe operation must be presumed to be no longer possible:

- if the device is visibly damaged

- if the device no longer works

- if the device was stored under unfavourable conditions for a long period of time

- if it was exposed to extraordinary stress caused by transport

Utilisation conforme

Ce variateur de prise de courant sans l permet d’allumer ou d’éteindre un utilisateur raccordé soit manuel­lement par le bouton-poussoir sur l’appareil ou par un interrupteur à distance sans l approprié. Par ailleurs,
le variateur de prise de courant sans l ou l’utilisateur raccordé (lampe) peut également être varié à l’aide
d’un émetteur sans l approprié (par ex. émetteur sans l à main).

Le variateur de prise de courant sans l ainsi que la télécommande sans l sont conçus exclusivement pour
l’utilisation à l’intérieur de locaux secs.

Il faut impérativement tenir compte de toutes les consignes de sécurité et de mise en service des pré­sentes instructions d’utilisation. Ces mesures ne servent non seulement à la protection de l’appareil, mais
également à protéger votre santé. Pour cela, lire intégralement les instructions d’utilisation avant de mettre
l’appareil en service.

Ce produit est conforme aux dispositions légales nationales et européennes. Tous les noms d’entreprises et
les appellations d’appareils gurant dans ce mode d’emploi sont des marques déposées des propriétaires
correspondants.
Tous droits réservés.

Consignes de sécurité

Tout dommage résultant du non-respect des présentes instructions d’utilisation entraîne

l’annulation de la garantie ! Nous déclinons toute responsabilité pour les dommages
causés !

De même, nous déclinons toute responsabilité en cas de dommages matériels ou cor-

porels résultant d’une utilisation de l’appareil non conforme aux spécications ou d’un
non-respect des présentes instructions. Dans ces cas-là, la garantie est annulée.

• Pour des raisons de sécurité et d’homologation (CE), il est interdit de modier la construction

ou de transformer l’appareil de son propre gré.

• Ne pas utiliser cet appareil dans des hôpitaux ou des établissements médicaux. Bien que le

produit n’émette que de signaux radio relativement faibles, ceux-ci pourraient perturber le
fonctionnement des équipements de survie. Il en est de même dans d’autres domaines.

• La construction du variateur de prise de courant sans l correspond à la classe de protection

I. Comme source de tension pour la (les) prise(s) de courant sans l, utiliser exclusivement
une prise de courant en parfait état de marche, raccordée au réseau d’alimentation public
(230 V/CA, 50 Hz).

• La prise secteur sur lequel est branché l‘interrupteur doit être facilement accessible.

• L’émetteur radio à main est alimenté par une pile 12 V (type «23 A»).

• Le variateur de prise de courant ne convient pas pour le raccordement à des utilisateurs

inductifs.

• Cet appareil n’est pas un jouet, le tenir hors de portée des enfants. Une vigilance tout parti-

culièrement en présence d’enfants s’impose. Les enfants pourraient essayer d’introduire des
objets dans les orices des prises de courant par exemple. Risque de choc électrique avec
danger de mort !

• La télécommande sans l ainsi que le variateur de prise de courant sans l ne sont conçus

que pour être utilisés à l’intérieur de locaux secs.

• Ne jamais toucher le produit ou la che d’alimentation à brancher sur le variateur de prise

de courant sans l, avec des mains humides ou mouillées. Risque de choc électrique avec
danger de mort !

• Ne jamais retirer une che d’alimentation branchée sur l’avant du variateur de prise de courant

sans l en tirant sur le câble. Débrancher l’appareil en tenant la che sur les surfaces latérales
prévues à cet effet et débrancher la che du variateur de prise de courant sans l.

• Ne mettez pas plus d’un adaptateur sur l’appareil !

• L’appareil n’est pas alimenté par le courant quand la che principale est déconnectée de la

prise.

• Ne jamais surcharger le variateur de prise de courant sans l (respecter la puissance de

raccordement spéciée dans les données techniques à la n des instructions d’utilisation !).

• La prise terre à laquelle vous connectez l‘appareil doit être facile d‘accès.

• Ne pas laisser le matériel d’emballage sans surveillance, il pourrait constituer un jouet dange-

reux pour les enfants.

• Cet appareil doit être manipulé avec précaution ; les coups, les chocs ou une chute, même

d’une hauteur peu élevée, peuvent l’endommager.

• Si le boîtier du produit est endommagé, ne plus mettre le produit en service ! S’il est toujours

sous tension d’alimentation, ne jamais toucher ni le variateur de prise de courant sans l ni
l’appareil branché sur la prise ! Coupez l‘alimentation électrique de la prise de courant sur la­quelle la prise-variateur télécommandée est branchée (éteignez le disjoncteur automatique et
le disjoncteur différentiel de fuite à la terre associés). Vous pouvez ensuite retirer le variateur
de prise de courant sans l de la prise de courant du réseau. Amenez le produit dans un atelier
spécialisé ou éliminez-le conformément aux lois pour la protection de l’environnement.

Indications relatives aux piles

• Tenir les piles hors de portée des enfants.

• Lors de l’insertion de la pile, tenir compte de la polarité (respecter les pôles positif/+ et négatif/-).

• Ne pas laisser traîner les piles. Elles risquent d’être avalées par un enfant ou un animal domestique. En
cas d’étouffement, consulter immédiatement un médecin.

• Des piles corrodées ou endommagées peuvent, en cas de contact avec la peau, causer des brûlures. Il
faut donc utiliser des gants de protection appropriés.

• Veiller à ne pas court-circuiter la pile, l’ouvrir ou la jeter dans le feu. Risque d’explosion !

• Les piles conventionnelles ne sont pas rechargeables. Risque d’explosion ! Ne recharger que les accumu­lateurs rechargeables prévus à cet effet et n’utiliser que des chargeurs appropriés.

• En cas de non utilisation prolongée (p. ex. stockage), retirer la pile. Lorsque la date d’expiration est pas­sée, la pile risque de fuir, ce qui peut endommager l’appareil et entraîner l’annulation de la garantie !

• Pour éliminer les piles et les accumulateurs tout en respectant l’environnement, lire la partie «Élimination».

Éléments de commande

1) Clavier pour les canaux de commande 1 à 4 (colonne de gauche «ON» = marche, colonne de droite

«OFF» = arrêt).

2) Sélecteur pour groupe de couplage

Il est possible de faire l’apprentissage d’un total de 16 récepteurs sans l (par ex. prise de courant sans
l). Les 16 récepteurs sans l sont répartis respectivement en 4 groupes de couplage ; groupes de
couplage : 1-4, 5-8, 9-12 ainsi que le groupe de couplage 13-16.

3) Bouton-poussoir «ALL-ON»

En appuyant sur ce bouton, tous les récepteurs mémorisés sont activés.

4) Bouton-poussoir «ALL-OFF»

En appuyant sur ce bouton, tous les récepteurs mémorisés sont désactivés.

5) LED de contrôle (s’allume quand une touche est actionnée).

6) Bouton-poussoir/LED «ON/OFF/INDICATOR»

Cette touche permet d’activer ou de désactiver la prise de courant sans l. Cette touche sert simultané-

ment de touche d’apprentissage.

7) Prise de courant frontale pour le raccordement d’un utilisateur, avec sécurité enfants.

Mise en place, remplacement des piles

Ouvrir le compartiment à piles sur l’arrière de l’émetteur radio à main et insérer une pile 12 V (type «23 A»)
en respectant la polarité (voir inscription dans le compartiment à piles). Refermer le compartiment à piles.

Le remplacement de la pile est nécessaire quand la portée de l’émetteur radio à main baisse sensiblement
ou quand la «Indicateur de LED» (5) ne s’allume plus quand une touche est actionnée.

Apprentissage du variateur de prise de courant sans l pour un émetteur
sans l

• Sur la télécommande, régler à l’aide du «sélecteur pour groupe de couplage» (2) quel groupe de couplage
doit faire l’objet de l’apprentissage pour le variateur de prise de courant sans l.

Chaque groupe de couplage peut faire l’objet d’un apprentissage pour respectivement

4 récepteurs.

• Brancher le variateur de prise de courant sans l sur une prise de courant domestique appropriée de
230 V/CA, 50 Hz. La LED «ON/OFF/INDICATOR» (6) commence à clignoter.

• Avant que la LED «ON/OFF/INDICATOR» (6) s’arrête de clignoter, appuyer sur la touche ON du canal
souhaité pour l’apprentissage de la prise de courant sans l. La LED rouge «ON/OFF/INDICATOR» (6)
est allumée. L’apprentissage est terminé avec succès.

Apprentissage d’un variateur de prise de courant sans l pour plusieurs
émetteurs sans l

Il est possible d’effectuer l’apprentissage d’un maximum de 10 émetteurs sans l pour le

variateur de prise de courant sans l.

• Sur la télécommande, régler à l’aide du «sélecteur pour groupe de couplage» (2) quel groupe de couplage
doit faire l’objet de l’apprentissage pour le variateur de prise de courant sans l.

Chaque groupe de couplage peut faire l’objet d’un apprentissage pour respectivement 4

récepteurs.

•

Brancher la prise de courant sans l sur un variateur de prise de courant domestique appropriée 230 V/CA ,
50 Hz et appuyer sur le bouton-poussoir/LED «ON/OFF/INDICATOR» (6) jusqu’à ce que la LED clignote
en rouge.

F

M O D E D ’E M P L O I www.conrad.com

Kit variateur de prise de courant
sans l RSL2

N° de commande 640455

Variateur de prise de courant sans l RSLR2

N° de commande 640464

Version 03/15

Portée

La portée de transmission des signaux radio entre l’émetteur radio à main et les prises de courant sans l
dans des conditions optimales est de 70m au maximum.

Les portées indiquées sont des «portées en champ libre» (portée à contrôle visuel direct

entre émetteur et récepteur sans interférences).

Mais dans la pratique, des murs, plafonds, etc. se trouvent entre l’émetteur et le récep-

teur, ce qui réduit la portée.

En raison des diverses inuences sur la transmission sans l il n’est malheureusement

pas possible de garantir une portée déterminée.

Mais normalement, le fonctionnement dans une maison individuelle ne pose aucun pro-

blème.

La portée peut être réduite considérablement par :

• des murs, des plafonds en béton armé

• des vitres isolantes revêtues/ métallisées

• la proximité des objets métalliques et conducteurs (par ex. radiateurs)

• la proximité des corps humains

• des perturbations larges bandes, par ex. dans les zones résidentielles (téléphones DECT, téléphones
portables, écouteurs radio, haut-parleurs radio, autre stations météos radio, interphones bébé etc.)

• la proximité de moteurs électriques, transformateurs, blocs d’alimentation, ordinateurs

• la proximité d’ordinateurs mal blindés ou ouverts ou d’autres appareils électriques

Elimination

a) Généralités

Procéder à l’élimination de l’appareil au terme de sa durée de vie conformément aux disposi-

tions légales en vigueur.

b) Piles et accumulateurs

Le consommateur nal est légalement tenu (ordonnance relative à l´élimination des piles usagées) de rap­porter toutes les piles et accumulateurs usés ; il est interdit de les jeter dans les ordures ménagères !

Les piles qui contiennent des polluants ou les piles rechargeables avec les symboles représen-

tés ici, ne peuvent être éliminées avec les ordures ménagères normales. Les désignations pour
le métal lourd décisif sont: Cd = cadmium, Hg = mercure, Pb = plomb.

Vous pouvez rendre gratuitement vos piles, accus et piles bouton usagés aux déchetteries communales,
dans nos succursales ou partout où l’on vend des piles, accus ou piles bouton !

Vous respectez ainsi les obligations légales et contribuez à la protection de l’environnement !

Déclaration de conformité (DOC)

Nous, Conrad Electronic SE, Klaus-Conrad-Straße 1, 92240 Hirschau (Allemagne), déclarons par la présen­te que cet appareil est conforme aux exigences et aux Directives Européennes 1999/5/CEE concernant la
Directive des équipements radioélectrique.

Vous trouverez la déclaration de conformité du produit sous www.conrad.com.

Caractéristiques techniques

a) Émetteur sans l à main

Fréquence d’émission ...................................433 MHz

Alimentation électrique ..................................1 x pile 12 V, type «23 A»

Portée ............................................................jusqu’à 70 m (en champ libre, voir chapitre «Portée»)

LED ................................................................S’allume brièvement à l’actionnement d’une touche

Groupes de couplage ....................................4

Récepteurs permettant l’apprentissage .........

ou nombre de canaux de commande ............16

Poids ..............................................................environ 45 g (sans pile)

Plage des températures de service ...............0 °C à +35 °C

Dimensions (L x l x h) ....................................env. 105 x 43 x 22 mm

b) Variateur de prise de courant sans l

Fréquence de réception .................................433 MHz

Tension de service .........................................230 V/CA, 50 Hz

Classe de protection ......................................I

Puissance de raccordement ..........................charge ohmique min. 40 W

charge ohmique max. 300 W
NE CONVIENT PAS POUR UTILISATEURS INDUCTIFS

LED ................................................................S’allume quand prise de courant/utilisateur est activée

Poids ..............................................................env. 131 g

Dimensions (L x l x h) ....................................env. 116 x 58 x 73 mm

Plage des températures de service ...............0 °C à +35 °C

Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau

(www.conrad.com).

Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu‘elle soit (p. ex. photo-

copie, microlm, saisie dans des installations de traitement de données) nécessite une autorisation
écrite de l‘éditeur. Il est interdit de le réimprimer, même par extraits. Cette publication correspond au
niveau technique du moment de la mise sous presse.

© Copyright 2015 by Conrad Electronic SE.

• Avant que la LED «ON/OFF/INDICATOR» (6) s’arrête de clignoter, appuyer sur la «touche ON du ca­nal souhaité» (1) pour l’apprentissage du variateur de prise de courant sans l. La LED est allumée.
L’apprentissage est terminé avec succès.

Suppression de variateurs de prises de courant sans l ayant subi un app­rentissage sur un émetteur sans l

• Appuyer simultanément sur la touche ON et OFF du canal sur lequel l’apprentissage du variateur de prise
de courant sans l avait été effectué. La LED «ON/OFF/INDICATOR» (6) commence à clignoter.

• Ensuite appuyer simultanément sur la touche «ALL-ON» (3) ainsi que sur la touche «ALL-OFF» (4). La
LED «ON/OFF/INDICATOR» (6) s’éteint. Tous les variateurs de prise de courant sans l ont été effacés
avec succès sur la télécommande.

Pour effacer les différents récepteurs, appuyer non pas sur les touches «ALL-ON» (3) et

«ALL-OFF» (4) mais sur la touche OFF correspondant au canal sur lequel l’apprentissage
du variateur de prise de courant sans l a été effectué.

Mise en service, essai de fonctionnement

Régler sur la télécommande à l’aide du «sélecteur pour le groupe de couplage» (2) le groupe de couplage
correct.

Brancher le variateur de prise de courant sans l (sans raccorder l’utilisateur !) sur la prise de courant réseau
à contact de protection.

Le fonctionnement du variateur de prise de courant sans l peut ensuite être testé par une brève pression
sur le bouton-poussoir ON du canal de commande correspondant. La LED rouge «ON/OFF/INDICATOR» (6)
s’allume. La LED «ON/OFF/INDICATOR» (6) sur la face avant est ensuite activée, la tension d’alimentation
est appliquée, un utilisateur raccordé est mis en service.

Après une brève pression sur la touche OFF du canal de commande correspondant, la LED «ON/OFF/
INDICATOR» (6) s’éteint de nouveau, la tension d’alimentation de la prise de courant (7) est coupée et par
conséquent l’utilisateur raccordé est arrêté.

Fonctionnement

Raccorder un utilisateur à la «prise de courant frontale» (7).

Pour ce qui concerne la puissance maximale admissible de l’utilisateur, tenir compte de

la section «Caractéristiques techniques».

L’actionnement de la touche «ON» ou «OFF» correspondante du canal de commande sur l’émetteur sans
l à main allume (la LED «ON/OFF/INDICATOR» (6) s’allume) ou éteint (la LED «ON/OFF/INDICATOR» (6)
s’éteint) la prise de courant sans l correspondant au même canal de commande.

Le variateur de prise de courant sans l peut être activé ou désactivé manuellement par le bouton-poussoir
«ON/OFF» (1) sur la face frontale.

Fonction variateur

• Allumer le variateur en actionnant une fois brièvement la touche ON du canal correspondant.

• Appuyer sur la touche ON du canal correspondant sur l’émetteur sans l. La fonction variateur démarre.

• Appuyer sur la touche ON du canal correspondant sur l’émetteur sans l. La fonction variateur s’arrête.

Maintenance et entretien

Le produit est sans maintenance, ne jamais l’ouvrir/le démonter.
Avant de nettoyer le produit, débrancher un utilisateur éventuellement branché du variateur de prise de

courant sans l et débrancher le variateur de prise de courant sans l de la prise de courant de réseau.
L’appareil ne doit être nettoyé qu’avec un chiffon sec, propre et doux. N’utilisez en aucun cas de produit de

nettoyage agressif ou de solution chimique, car cela risque d’attaquer la surface du boîtier et de compromett­re le bon fonctionnement de l’appareil.

Maniement

• La télécommande sans l ainsi que le variateur de prise de courant sans l ne sont conçus

que pour être utilisés à l’intérieur de locaux secs.

• Il convient d’éviter les conditions défavorables suivantes sur le lieu de montage ou lors du

transport :

- l’eau et l’humidité risquent de détruire le produit

- L’exposition directe aux rayons du soleil

- Froid ou chaleur extrême

- Poussière ou gaz, vapeurs ou solvants inammables

- De fortes vibrations

- Des champs magnétiques intenses, comme à proximité de machines ou de haut-parleurs

• Veillez à ce que l’isolation de l’ensemble de l’appareil ne soit ni endommagée, ni détruite. Ne

jamais démonter le produit ! A l’intérieur, il n’y a aucune pièce nécessitant une maintenance.

• Contrôler l’appareil avant chaque utilisation et vérier s’il présente d’éventuelles détériora-

tions !
Au cas où vous constateriez un endommagement, n’utilisez plus le produit.
Danger de mort par choc électrique !
Le fonctionnement sans risque n’est plus assuré lorsque :

- l’appareil présente des dommages visibles

- l’appareil ne fonctionne plus

- l’appareil a été stocké durant une période prolongée dans des conditions défavorables

- lorsqu’il a subi de sévères contraintes liées au transport.

Beoogd gebruik

Met deze radiograsche stopcontactdimmer kan een hierop aangesloten verbruiker danwel handmatig via
de toets op het apparaat danwel via een geschikte radiograsche schakelaar draadloos worden in- resp.
uitgeschakeld. Bovendien kan de radiograsche stopcontactdimmer resp. de daaraan aangesloten verbrui­ker (lampen) via een geschikte radiograsche zender (bv. radiograsche handzender) ook worden gedimd.

De radiograsche stopcontactdimmer en de radiograsche afstandsbediening zijn uitsluitend geschikt voor
gebruik in droge ruimtes binnenshuis.

Neem de veiligheids- en bedieningsaanwijzingen, opgenomen in deze gebruiksaanwijzing, steeds in acht.
Deze beschermen niet alleen het apparaat, maar vooral ook uw gezondheid. Lees daarom aandachtig de
volledige gebruiksaanwijzing, voordat u het product gebruikt.

Dit product voldoet aan de voorwaarden van de nationale en Europese wetgeving. Alle voorkomende bedrijfs­namen en productaanduidingen zijn handelsmerken van de betreffende eigenaren.
Alle rechten voorbehouden.

Veiligheidsvoorschriften

Bij schade die wordt veroorzaakt door het niet in acht nemen van deze gebruiksaanwij-

zing, vervalt het recht op garantie! Voor gevolgschade aan vaarden wij geen aansprake­lijkheid!

Wij zijn niet aansprakelijk voor materiële schade of persoonlijk letsel veroorzaakt door

ondeskundig gebruik of het niet in acht nemen van de veiligheidsinstructies. In dergelijke
gevallen vervalt de garantie.

• Om veiligheids- en vergunningsredenen (CE) is het eigenmachtig openen, ombouwen en/of

veranderen van het product niet toegestaan.

• Gebruik dit product niet in ziekenhuizen of medische inrichtingen. Hoewel het product slechts

relatief zwakke radiosignalen uitzendt, kunnen deze functiestoringen bij levensinstand-

houdingssystemen veroorzaken. Hetzelfde geldt mogelijk op andere vlakken.

• De behuizing van de radiograsche stopcontactdimmer komt overeen met beschermings-

klasse I. Als spanningsbron voor de radiograsche stopcontact dimmer mag enkel een intact

stopcontact (230 V/AC, 50 Hz, met randaarde) van het openbare lichtnet gebruikt worden.

• Het stopcontact waarin het radiograsche schakelstopcontact wordt gestopt, moet makkelijk

toegankelijk zijn.

• De voeding van de radiograsche handzender geschiedt via een 12 V-batterij (type „23 A“).

• De radiograsche stopcontactdimmer is niet geschikt voor de aansluiting van inductieve

verbruikers.

• Het product is geen speelgoed, en is niet geschikt voor kinderen. Wees dus extra voorzich-

tig bij aanwezigheid van kinderen. Kinderen zouden kunnen proberen om voorwerpen in de

openingen van bijv. de contactdoos te steken. Er bestaat kans op een levensgevaarlijke elek-

trische schok!

• De radiograsche afstandsbediening en de radiograsche stopcontactdimmer zijn uitsluitend

geschikt voor gebruik in droge ruimtes binnenshuis.

• U mag het product of de stekker die u in de radiograsche stopcontact dimmer wilt steken nooit met

natte of vochtige handen aanraken. Er bestaat kans op een levensgevaarlijke elektrische schok!

• Trek een op de radiograsche stopcontact dimmer aangesloten stekker er nooit aan het snoer

uit. Neem de stekker aan de zijdelingse greepvlakken vast en trek hem uit de radiograsche

stopcontact dimmer.

• Tussenstekkers niet achter elkaar steken!

• Het apparaat is alleen spanningsvrij, als deze uit de contactdoos wordt gehaald.

• Overbelast de radiograsche stopcontactdimmer niet (let op de aansluitvermogens in de tech-

nische gegevens aan het einde van de gebruiksaanwijzing!).

• De contactdoos waarop u het apparaat aansluit, moet gemakkelijk toegankelijk zijn.

• Laat het verpakkingsmateriaal niet rondslingeren. Dit kan voor kinderen gevaarlijk speelgoed zijn.

• Behandel het product voorzichtig, door stoten, schokken of een val - zelfs van geringe hoogte

- kan het beschadigen.

• Als de behuizing van het product beschadigd is, dient u het product niet meer te gebruiken!

Als het product nog met de netspanning verbonden is, dient u de radiograsche stopcontact-

dimmer en een daarop aangesloten apparaat niet aan te raken! Schakel eerst de spanning

op de contactdoos via alle polen uit (door de bijbehorende maximaalautomaat en zwerf-/

lekstroomveiligheidschakelaar uit te schakelen), waarop de radiograsch bestuurde contact-

doos-dimschakeling is aangesloten. Pas daarna mag u de radiograsche stopcontactdimmer

uit het stopcontact nemen. Breng het product naar een reparatiedienst of verwijder het op

milieuvriendelijke wijze.

Batterij-instructies

• Houd batterijen buiten bereik van kinderen.

• Zorg ervoor dat de batterij conform de polariteit wordt geplaatst (plus/+ en min/- in acht nemen).

• Laat batterijen niet zomaar rondslingeren; deze kunnen door kinderen of huisdieren worden ingeslikt. Zoek
bij inslikken onmiddellijk een arts op.

• Leeggelopen of beschadigde batterijen kunnen bij huidcontact bijtend letsel veroorzaken, draag daarom in
dat geval geschikte veiligheidshandschoenen.

• Let erop dat de batterij niet wordt kortgesloten, geopend, gedemonteerd of in vuur wordt geworpen. Explo­siegevaar!

• Laad gewone batterijen niet op. Explosiegevaar! Laad uitsluitend daarvoor geschikte herlaadbare accu’s
op. Gebruik een geschikte oplader.

• Als u het product langere tijd niet gebruikt (bijv. als u het opbergt), dient u de geplaatste batterij te verwij­deren. Als batterijen te oud worden bestaat ook het gevaar dat ze gaan lekken, wat leidt tot schade aan
het product, en tot verlies van de kwaliteitsgarantie/garantie!

• Gelieve het hoofdstuk „Verwijdering“ te lezen voor de milieuvriendelijke afvoer van batterijen en accu’s.

Bedienelementen

1) Toetsenveld voor schakelkanalen 1 t/m 4 (linkerrij „ON“ = Aan, rechterrij „OFF“ = Uit).

2) Keuzeschakelaar voor schakelgroep

Er kunnen in totaal 16 draadloze ontvangers (bijv. radiograsch schakelbaar stopcontact) worden ge-

programmeerd. De 16 radiograsche ontvangers worden elk in 4 schakelgroepen onverdeeld; schakel­groepen: 1-4, 5-8, 9-12 alsook de schakelgroepen 13-16.

3) Toets „ALL-ON“

Door het bedienen van deze knop worden alle geprogrammeerde ontvangers geactiveerd.

4) Toets „ALL-OFF“

Door het bedienen van deze knop worden alle geprogrammeerde ontvangers gedeactiveerd.

5) Controle-LED (licht op bij indrukken van toetsen).

6) Toets/LED „ON/OFF/INDICATOR“

Aan de hand van deze toets kan het radiograsch stopcontact handmatig worden geactiveerd resp.

gedeactiveerd. Tegelijkertijd fungeert deze toets als programmeertoets.

7) Contactdoos aan voorzijde voor het aansluiten van een gebruiker, met kinderbeveiliging.

Batterijen plaatsen en vervangen

Open het batterijcompartiment aan de achterzijde van de radiograsche handzender en plaats een 12 V-bat­terij (type „23 A“) met de juiste polariteit (zie opschrift in het batterijcompartiment). Sluit het batterijvak weer.

Vervanging van de batterij is noodzakelijk, wanneer het bereik van de radiograsche handzender merkbaar
afneemt of wanneer de „controle-LED“ (5) niet meer oplicht bij het indrukken van toetsen.

Programmeren van de radiograsche stopcontactdimmer op een radio­grasche handzender

• Stel op de afstandsbediening met behulp van de „keuzeschakelaar voor schakelgroep“ (2) in, op welke
schakelgroep de radiograsche stopcontactdimmer geprogrammeerd dient te worden.

Op elke schakelgroep kunnen telkens 4 ontvangers worden geprogrammeerd.

• Steek de radiograsche stopcontactdimmer in een reglementair 230 V/AC, 50 Hz stopcontact. Vervolgens
knippert de LED „ON/OFF/INDICATOR“ (6).

• Druk, voordat de „Indicator-LED“ (6) ophoudt met knipperen, op de ON toets van het gewenste schakel­kanaal op de radiograsche zender waaraan de radiograsche stopcontactdimmer moet worden gekop­peld. De rood LED „ON/OFF/INDICATOR“ (6) brandt. Het programmeerproces werd met succes afgesloten.

Programmeren van een radiograsche stopcontactdimmer aan meerdere
radiograsche zenders

Er kunnen maximaal 10 zenders op de radiograsche stopcontactdimmer worden gepro-

grammeerd.

• Stel op de afstandsbediening met behulp van de „keuzeschakelaar voor schakelgroep“ (2) in, op welke
schakelgroep de radiograsche stopcontactdimmer geprogrammeerd dient te worden.

Op elke schakelgroep kunnen elk 4 ontvangers worden geprogrammeerd.

• Steek de radiograsche stopcontactdimmer in een reglementair 230 V/AC, 50 Hz stopcontact en druk op
de toets /LED „ON/OFF/INDICATOR“ (6) totdat de LED rood begint te knipperen.

• Druk, voordat de „ON/OFF/INDICATOR“ (6) ophoudt met knipperen, op de ON „toets van het gewenste
schakelkanaal“ (1) waarop de radiograsche stopcontactdimmer moet worden geprogrammeerd. De LED
brandt. Het programmeerproces werd met succes afgesloten.

O

G E B R U I KS A A N W I J Z I NG www.conrad.com

Radiograsche stopcontactdimmer
Set RSL2

Bestelnr. 64 04 55

Radiograsche stopcontactdimmer RSLR2

Bestelnr. 64 04 64

Versie 03/15

Reikwijdte

De reikwijdte voor de draadloze overdracht van de signalen tussen de draadloze handzender en de radio­grasch schakelbare stopcontacten bedraagt bij optimale omstandigheden tot 70 m.

Deze opgegeven reikwijdte betreft de zgn. „reikwijdte in het vrije veld“ (reikwijdte bij

direct visueel contact tussen zender en ontvanger, zonder storende invloeden).

In de praktijk zijn er evenwel muren of plafonds e.d. tussen de zender en ontvanger waar-

door de reikwijdte overeenkomstig kleiner is.

Door de verschillende mogelijke invloeden op de afstandsbediening kan helaas geen

bepaalde reikwijdte gegarandeerd worden.

Normaal gesproken is het gebruik in een eengezinswoning echter zonder problemen mo-

gelijk.

De reikwijdte kan deels aanzienlijk worden verminderd door:

• Muren en plafonds van gewapend beton

• Ramen met gecoat/opgedampt isolatieglas

• Nabijheid van metalen en geleidende voorwerpen (bijv. radiatoren)

• Nabijheid van het menselijk lichaam

• Breedbandstoringen bijv. in woongebieden (DECT-telefoons, mobiele telefoons, draadloze hoofdtele­foons, draadloze luidsprekers, draadloze weerstations, babyfoons, enz.)

• Nabijheid van elektrische motoren, transformatoren, voedingen, computers

• Nabijheid van slecht afgeschermde of open gebruikte computers of andere elektrische apparatuur

Verwijdering

a) Algemeen

De producten dienen na aoop van hun levensduur volgens de geldende wettelijke voorschriften

te worden afgevoerd.

b) Batterijen en accu’s

U bent als eindgebruiker volgens de KCA-voorschriften wettelijk verplicht alle lege batterijen/accu’s in te
leveren; verwijdering via het huisvuil is niet toegestaan!

Batterijen/accu‘s die schadelijke stoffen bevatten worden gekenmerkt door het hiernaast ver-

melde symbool, die erop wijst dat deze niet via het huisvuil mogen worden afgevoerd. De aan­duidingen voor het doorslaggevende zware metaal zijn: Cd = cadmium, Hg = kwik, Pb = lood.

Gebruikte batterijen/accu’s/knoopcellen kunt u gratis inleveren bij de verzamelpunten in uw gemeente, onze
lialen of elke andere winkel waar batterijen/accu´s/ knoopcellen verkocht worden!

Zo voldoet u aan de wettelijke verplichtingen en draagt u bij aan het beschermen van het milieu!

Conformiteitsverklaring (DOC)

Hiermee verklaren wij, Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dat dit product
in overeenstemming is met de algemene voorwaarden en andere relevante voorschriften van de richtlijn
1999/5/EG.

De bij dit product behorende verklaring van overeenstemming kunt u vinden op

www.conrad.com.

Technische gegevens

a) Radiograsche handzender

Zendfrequentie ..............................................433 MHz

Voedingsspanning .........................................1x 12 V-batterij, type „23 A“

Reikwijdte ......................................................Tot 70 m (in het vrije veld, zie hoofdstuk „Reikwijdte“)

LED ................................................................Licht kort op bij indrukken van toetsen

Schakelgroepen .............................................4

Programmeerbare ontvangers resp. ..............

aantal schakelkanalen ...................................16

Gewicht ..........................................................ca. 45 g (zonder batterij)

Bedrijfstemperatuurbereik .............................0 °C tot +35 °C

Afmetingen (L x B x H):..................................ca. 105 x 43 x 22 mm

b) Radiograsche stopcontactdimmer

Ontvangstfrequentie ......................................433 MHz

Bedrijfsspanning ............................................230 V/AC, 50 Hz

Beschermklasse ............................................I

Aansluitvermogen ..........................................minimale ohmse belasting 40 W

maximale ohmse belasting 300 W
NIET GESCHIKT VOOR INDUCTIEVE VERBRUIKERS

LED ................................................................Licht op bij geactiveerd stopcontact/verbruiker

Gewicht ..........................................................ca. 131 g

Afmetingen (L x B x H)...................................ca. 116 x 58 x 73 mm

Bedrijfstemperatuurbereik .............................0 °C tot +35 °C

Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau

(www.conrad.com).

Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld

fotokopie, microverlming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen
de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden. De publicatie
voldoet aan de technische stand bij het in druk bezorgen.

© Copyright 2015 by Conrad Electronic SE. V4_0315_01/IB

Verwijderen van een geprogrameerde radiograsche stopcontactdimmer van
een radiograsche zender

• Druk tegelijkertijd op de toets ON en OFF van het schakelkanaal waarop de radiograsche stopcontact­dimmer werd geprogrammeerd. Vervolgens begint de LED „ON/OFF/INDICATOR“ (6) te knipperen.

• Druk nu gelijktijdig op de toets „ALL-ON“ (3) en de toets „ALL-OFF“ (4). Vervolgens gaat de LED „ON/OFF/
INDICATOR“ (6) uit. Alle radiograsche stopcontactdimmers werden succesvol uit de afstandbediening
gewist.

Om een individuele radiograsche stopcontactdimmer te wissen drukt u in plaats van op

de toetsen „ALL-ON“ (3) en „ALL-OFF“ (4) op de betreffende OFF-toets van het schakel
kanaal waarop de radiograsche stopcontactdimmer werd geprogrammeerd.

Ingebruikname, werkingstest

Stel op de afstandsbediening aan de hand van de „keuzeschakelaar voor schakelgroep“ (2) de juiste scha­kelgroep in.

Steek de radiograsche stopcontactdimmer (zonder aangesloten verbruikers!) in het gewenste met randaar­de beveiligde stopcontact.

U kunt nu de werking van de radiograsche stopcontactdimmer controleren, door de daarbij behorende
ON-toets van het overeenkomende schakelkanaal kort in te drukken. Vervolgens licht de rode LED „ON/
OFF/INDICATOR“ (6) op. De LED „ON/OFF/INDICATOR“ (6) aan de voorzijde is nu geactiveerd; er staat
netspanning op; een aangesloten verbruiksapparaat wordt ingeschakeld.

Wanneer u kort op de toets „OFF“ van het overeenkomstige schakelkanaal van de zender drukt gaat de LED
„ON/OFF/INDICATOR“ (6) weer uit, de netspanning op de contactdoos (7) aan de voorzijde en daarmee de
daarop aangesloten verbruiker worden uitgeschakeld.

Gebruik

Sluit een verbruiksapparaat op de „contactdoos“ (7) aan de voorzijde aan.

Zie het gedeelte „Technische gegevens“ voor het toegelaten maximumvermogen van de

verbruiker.

Bij het drukken op de bijbehorende „ON“- resp. „OFF“-toets van het schakelkanaal op de radiograsche
handzender wordt de radiograsche stopcontactdimmer met hetzelfde ingestelde schakelkanaal ingescha­keld (de LED „ON/OFF/INDICATOR“ (6) licht op) resp. uitgeschakeld (de LED „ON/OFF/INDICATOR“ (6)
gaat uit).

De radiograsche stopcontactdimmer kan met behulp van de zich aan de voorzijde bevindende „ON/OFF“­toets (1) handmatig worden in- resp. uitgeschakeld.

Dimmerfunctie

• Schakel de dimmer in door één keer kort de toets ON van het betreffende schakelkanaal op de radiogra­sche zender in te drukken.

• Druk opnieuw op de toets ON van het betreffende schakelkanaal op de radiograsche zender. De dimfunc­tie start.

• Druk opnieuw op de toets ON van het betreffende schakelkanaal op de radiograsche zender. De dimfunc­tie stopt.

Onderhoud & reiniging

Het product is voor u onderhoudsvrij. U mag het nooit openen of demonteren.
Voordat u het product reinigt dient u evt. aangesloten verbruikers los te koppelen van de radiograsche

stopcontactendimmer en neem de radiograsche stopcontactendimmer uit het stopcontact.
Reinig het product alleen met een schone, zachte en droge doek. Gebruik in geen geval agressieve schoon-

maakmiddelen of chemische oplosmiddelen, omdat de behuizing daardoor beschadigd kan raken of de
juiste werking negatief kan worden beïnvloed.

Algemeen gebruik

• De radiograsche afstandsbediening evenals de radiograsche stopcontactdimmer zijn uitslui-

tend geschikt voor gebruik in droge ruimtes binnenshuis.

• Vermijd de volgende ongunstige omgevingsomstandigheden op de plaats van opstelling of

tijdens het transport:

- Water en vocht beschadigen het product

- Direct zonlicht

- Extreme kou of hitte

- Stof of brandbare gassen, dampen of oplosmiddelen

- Sterke trillingen

- Sterke magnetische velden, zoals in de buurt van machines of luidsprekers

• Let erop, dat de isolatie van het gehele product niet beschadigd of vernield raakt. Open het

product nooit! In het product bevinden zich geen onderdelen die door de gebruiker kunnen
worden onderhouden.

• Controleer het product vóór elk gebruik op beschadigingen!

Indien u beschadigingen constateert dient u het product niet meer te gebruiken!
Er bestaat levensgevaar door een elektrische schok!
Men kan ervan uitgaan dat een veilige werking niet meer mogelijk is:

- wanneer het apparaat zichtbaar is beschadigd,

- wanneer het apparaat niet meer functioneert

- wanneer het langere tijd onder ongunstige omstandigheden is opgeslagen

- na zware transportomstandigheden
