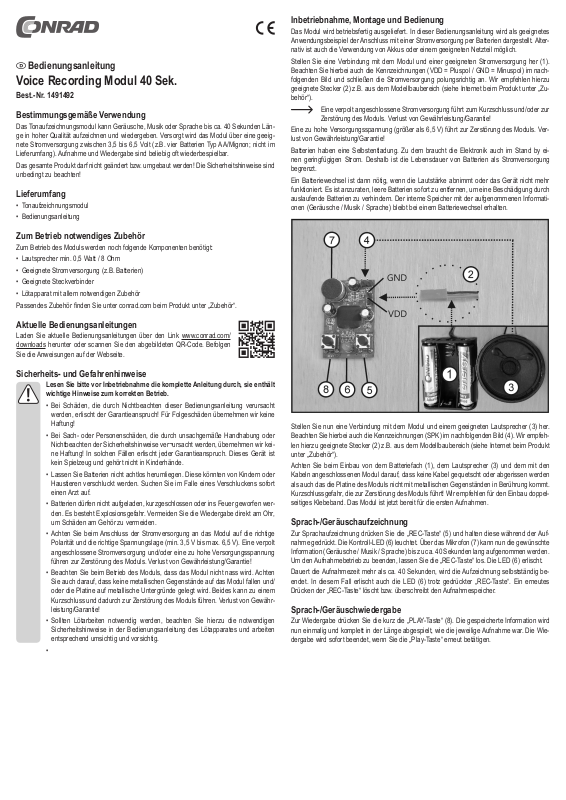

Bedienungsanleitung
Voice Recording Modul 40 Sek.
Best.-Nr. 1491492
Bestimmungsgemäße Verwendung
Das Tonaufzeichnungsmodul kann Geräusche, Musik oder Sprache bis ca. 40 Sekunden Länge in hoher Qualität aufzeichnen und wiedergeben. Versorgt wird das Modul über eine geeignete Stromversorgung zwischen 3,5 bis 6,5 Volt (z.B. vier Batterien Typ AA/Mignon; nicht im
Lieferumfang). Aufnahme und Wiedergabe sind beliebig oft wiederbespielbar.
Das gesamte Produkt darf nicht geändert bzw. umgebaut werden! Die Sicherheitshinweise sind
unbedingt zu beachten!
Lieferumfang
• Tonaufzeichnungsmodul
• Bedienungsanleitung
Zum Betrieb notwendiges Zubehör
Zum Betrieb des Moduls werden noch folgende Komponenten benötigt:
• Lautsprecher min. 0,5 Watt / 8 Ohm
• Geeignete Stromversorgung (z.B. Batterien)
• Geeignete Steckverbinder
• Lötapparat mit allem notwendigen Zubehör
Passendes Zubehör nden Sie unter conrad.com beim Produkt unter „Zubehör“.
Inbetriebnahme, Montage und Bedienung
Das Modul wird betriebsfertig ausgeliefert. In dieser Bedienungsanleitung wird als geeignetes
Anwendungsbeispiel der Anschluss mit einer Stromversorgung per Batterien dargestellt. Alternativ ist auch die Verwendung von Akkus oder einem geeigneten Netzteil möglich.
Stellen Sie eine Verbindung mit dem Modul und einer geeigneten Stromversorgung her (1).
Beachten Sie hierbei auch die Kennzeichnungen (VDD = Pluspol / GND = Minuspol) im nachfolgenden Bild und schließen die Stromversorgung polungsrichtig an. Wir empfehlen hierzu
geeignete Stecker (2) z.B. aus dem Modellbaubereich (siehe Internet beim Produkt unter „Zubehör“).
Eine verpolt angeschlossene Stromversorgung führt zum Kurzschluss und/oder zur
Zerstörung des Moduls. Verlust von Gewährleistung/Garantie!
Eine zu hohe Versorgungsspannung (größer als 6,5 V) führt zur Zerstörung des Moduls. Verlust von Gewährleistung/Garantie!
Batterien haben eine Selbstentladung. Zu dem braucht die Elektronik auch im Stand by einen geringfügigen Strom. Deshalb ist die Lebensdauer von Batterien als Stromversorgung
begrenzt.
Ein Batteriewechsel ist dann nötig, wenn die Lautstärke abnimmt oder das Gerät nicht mehr
funktioniert. Es ist anzuraten, leere Batterien sofort zu entfernen, um eine Beschädigung durch
auslaufende Batterien zu verhindern. Der interne Speicher mit der aufgenommenen Informationen (Geräusche / Musik / Sprache) bleibt bei einem Batteriewechsel erhalten.
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/
downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen
Sie die Anweisungen auf der Webseite.
Sicherheits- und Gefahrenhinweise
Lesen Sie bitte vor Inbetriebnahme die komplette Anleitung durch, sie enthält
wichtige Hinweise zum korrekten Betrieb.
• Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht
werden, erlischt der Garantieanspruch! Für Folgeschäden übernehmen wir keine
Haftung!
• Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise ver¬ursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt jeder Garantieanspruch. Dieses Gerät ist
kein Spielzeug und gehört nicht in Kinderhände.
• Lassen Sie Batterien nicht achtlos herumliegen. Diese könnten von Kindern oder
Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort
einen Arzt auf.
• Batterien dürfen nicht aufgeladen, kurzgeschlossen oder ins Feuer geworfen werden. Es besteht Explosionsgefahr. Vermeiden Sie die Wiedergabe direkt am Ohr,
um Schäden am Gehör zu vermeiden.
• Achten Sie beim Anschluss der Stromversorgung an das Modul auf die richtige
Polarität und die richtige Spannungslage (min. 3,5 V bis max. 6,5 V). Eine verpolt
angeschlossene Stromversorgung und/oder eine zu hohe Versorgungsspannung
führen zur Zerstörung des Moduls. Verlust von Gewährleistung/Garantie!
• Beachten Sie beim Betrieb des Moduls, dass das Modul nicht nass wird. Achten
Sie auch darauf, dass keine metallischen Gegenstände auf das Modul fallen und/
oder die Platine auf metallische Untergründe gelegt wird. Beides kann zu einem
Kurzschluss und dadurch zur Zerstörung des Moduls führen. Verlust von Gewährleistung/Garantie!
• Sollten Lötarbeiten notwendig werden, beachten Sie hierzu die notwendigen
Sicherheitshinweise in der Bedienungsanleitung des Lötapparates und arbeiten
entsprechend umsichtig und vorsichtig.
•
Stellen Sie nun eine Verbindung mit dem Modul und einem geeigneten Lautsprecher (3) her.
Beachten Sie hierbei auch die Kennzeichnungen (SPK) im nachfolgenden Bild (4). Wir empfehlen hierzu geeignete Stecker (2) z.B. aus dem Modellbaubereich (siehe Internet beim Produkt
unter „Zubehör“).
Achten Sie beim Einbau von dem Batteriefach (1), dem Lautsprecher (3) und dem mit den
Kabeln angeschlossenen Modul darauf, dass keine Kabel gequetscht oder abgerissen werden
als auch das die Platine des Moduls nicht mit metallischen Gegenständen in Berührung kommt.
Kurzschlussgefahr, die zur Zerstörung des Moduls führt! Wir empfehlen für den Einbau doppelseitiges Klebeband. Das Modul ist jetzt bereit für die ersten Aufnahmen.
Sprach-/Geräuschaufzeichnung
Zur Sprachaufzeichnung drücken Sie die „REC-Taste“ (5) und halten diese während der Aufnahme gedrückt. Die Kontroll-LED (6) leuchtet. Über das Mikrofon (7) kann nun die gewünschte
Information (Geräusche / Musik / Sprache) bis zu ca. 40 Sekunden lang aufgenommen werden.
Um den Aufnahmebetrieb zu beenden, lassen Sie die „REC-Taste“ los. Die LED (6) erlischt.
Dauert die Aufnahmezeit mehr als ca. 40 Sekunden, wird die Aufzeichnung selbstständig beendet. In diesem Fall erlischt auch die LED (6) trotz gedrückter „REC-Taste“. Ein erneutes
Drücken der „REC-Taste“ löscht bzw. überschreibt den Aufnahmespeicher.
Sprach-/Geräuschwiedergabe
Zur Wiedergabe drücken Sie die kurz die „PLAY-Taste“ (8). Die gespeicherte Information wird
nun einmalig und komplett in der Länge abgespielt, wie die jeweilige Aufnahme war. Die Wiedergabe wird sofort beendet, wenn Sie die „Play-Taste“ erneut betätigen.
Entsorgung
a) Allgemein
Elektrische und elektronische Geräte dürfen nicht in den Hausmüll!
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden
gesetzlichen Vorschriften.
Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt
vom Produkt.
b) Batterien und Akkus
Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten
Batterien und Akkus verpichtet; eine Entsorgung über den Hausmüll ist untersagt!
Schadstoffhaltige Batterien/Akkus sind mit nebenstehendem Symbol gekenn-
zeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die
Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium,
Hg=Quecksilber, Pb=Blei (Bezeichnung steht auf Batterie/Akku z.B. unter dem links
abgebildeten Mülltonnen-Symbol).
Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden.
Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umweltschutz.
Technische Daten
Betriebsspannung .................................3,5 VDC bis 6,5 VDC
Stromverbrauch Wiedergabe ................ca. 25 mA (bei 6,5 V)
Stromverbrauch Wiedergabe ................ca. 20 mA (bei 5 V)
Stromverbrauch Aufnahme ...................ca. 32 mA (bei 6,5 V)
Stromverbrauch Aufnahme ...................ca. 30 mA (bei 5 V)
Stromverbrauch Stand by .....................ca. 14 µA (bei 6,5 V)
Stromverbrauch Stand by .....................ca. 10 µA (bei 5 V)
Aufnahmezeit ........................................ca. 40 Sekunden
Abtastrate (sampling rate) ....................12 KHz
System-Gewicht ...................................ca. 4,3 g (nur Modul)
Abmessungen Platine (L x B x H) .........35 x 23 x 10 mm
Betriebsbedingungen ............................ 5 °C bis 45 °C, < 80% relative Luftfeuchtigkeit, nicht
kondensierend
