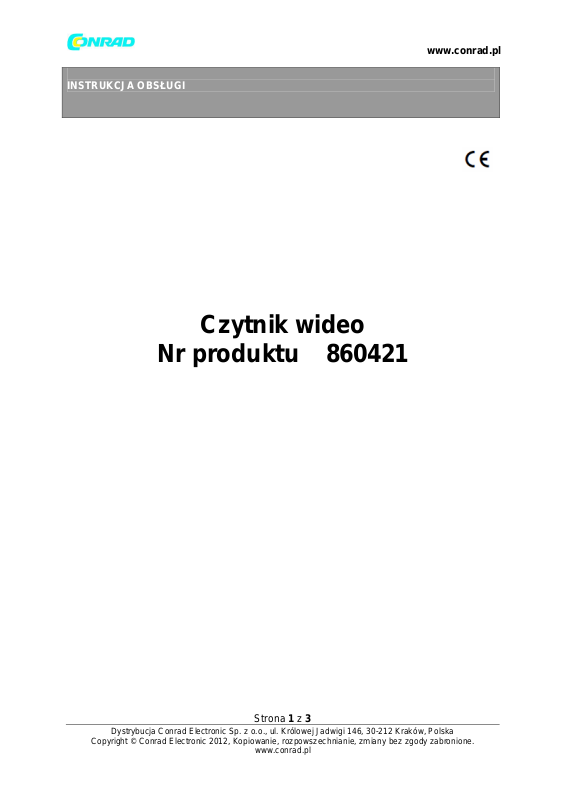

INSTRUKCJA OBSŁUGI
Czytnik wideo
Nr produktu 860421
Strona 1 z 3
Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Czytnik wideo wersja 07/10
Numer produktu 86 04 21
Przeznaczenie do użycia
Niniejszy czytnik wideo umożliwia osobie z wadami wzroku skupić wzrok na próbce przy
jednoczesnym podglądzie szczegółów w dużym powiększeniu na ekranie TV.
Czytnik wideo obejmuje pole widzenia 51 x 38 mm i może powiększyć je na cały obszar
ekranu TV. Transmisja wideo z czytnika wideo do telewizora odbywa się poprzez dołączony
kabel AV (3.5 mm wtyk stereo do złącza stereo RCA
Zasilany jest 3 x 1.5V bateriami mikro (typ AAA) lub z dołączonego zasilacza (5V/DC).
Kamera oraz układ zasilacza przeznaczone są wyłącznie do eksploatacji w suchych
pomieszczeniach.
Zawsze przestrzegaj wskazówek bezpieczeństwa oraz wszystkich pozostałych informacji
zawartych w niniejszej instrukcji obsługi . służą one nie tylko zabezpieczeniu urządzenia ale
w szczególności ochronie twojego zdrowia.
Niniejszy produkt pozostaje zgodny ze stosownymi specyfikacjami danego kraju i
specyfikacjami europejskimi. Wszystkie nazwy firm i produktów stanowią znaki towarowe
odpowiednich właścicieli. Wszystkie prawa zastrzeżone.
Objaśnienie symboli
Symbol błyskawicy w trójkącie oznacza zagrożenie zdrowia np. niebezpieczeństwo
porażenia prądem.
Znak wykrzyknika w trójkącie oznacza szczególne zagrożenie podczas transportu,
eksploatacji i sprawdzania.
Symbol „ręki” oznacza specjalne wskazówki i informacje eksploatacyjne.
Uwagi w zakresie baterii
• Przechowuj baterie/akumulatorki poza zasięgiem dzieci.
• Przestrzegaj zachowania właściwych biegunów podczas umieszczania
baterii/akumulatorków (przestrzegaj znaków plus/+ i minus/-).
• Nie pozostawiaj baterii/akumulatorków luzem. Istnieje ryzyko połknięcia ich przez
dzieci lub zwierzęta. W takim wypadku natychmiast skontaktuj się z lekarzem! .
• Cieknące lub uszkodzone baterie/akumulatorki mogą powodować oparzenia
chemiczne skóry. Noś odpowiednie rękawice ochronne.
• Zabrania się doprowadzać do zwarcia baterii/akumulatorków, demontować ich lub
wrzucać do ognia. Istnieje ryzyko wybuchu!
• Nigdy nie ładuj zwykłych baterii. Istnieje ryzyko wybuchu! Ładuj wyłącznie
akumulatorki przeznaczone do tego celu. Używaj odpowiednich ładowarek.
• Jeśli urządzenie przez dłuższy czas nie będzie używane (np. składowanie) wyjmij
baterie. Stare baterie mogą cieknąć i uszkodzić produkt co doprowadzi do utraty
gwarancji (rękojmi).
• Usuwanie do odpadów baterii w sposób bezpieczny dla środowiska – patrz rozdział
„Usuwanie do odpadów”.
Strona 2 z 3
Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Użycie po raz pierwszy
• Otwórz zasobnik baterii w włóż 3 x 1.5 baterie mikro (typ: AAA) zachowując prawidłowe
bieguny.
• Zamknij zasobnik baterii.
• odłącz dostarczony kabel podłączeniowy z wtykiem stereo typu Jack AV 3.5 do czytnika
wideo . Podłącz drugi koniec ze złączem RCA do telewizora.
• Włącz telewizor i wybierz odpowiedni kanał.
• Jeśli konieczne podłącz wtyczkę niskonapięciową zasilacza do gniazda zasilania (5V/DC).
• Podłącz wtyczkę sieciową do standardowego ściennego gniazda domowego (230V/AV 50
Hz).
Jak obsługiwać czytnik wideo?
• Po prawidłowym podłączeniu czytnika wideo, włącz urządzenie. Przyciśnij i przytrzymaj
przycisk na urządzeniu przez 1 sekundę.
• Na ekranie TV wyświetli się obraz kamery z czytnika wideo.
• Aby wyłączyć czytnik wideo przyciśnij i przytrzymaj przycisk na urządzeniu przez 2
sekundy.
Wymiana baterii
Jeśli napięcie baterii będzie zbyt niskie należy wymienić baterie; zaświeci się czerwona
dioda statusu (u góry czytnika wideo). Aby wymienić baterie, postępuj następująco:
• Otwórz zasobnik baterii i włóż 3 x 1.5 baterie mikro (typ AAA) zachowując prawidłowe
bieguny.
• Zamknij zasobnik baterii.
Dane techniczne
a) czytnik wideo
zasilanie : 5 V/DC przez dołączony zasilacz lub z 3 x 1,5V baterii mikro (typ: AAA)
pole widzenia: około 51 x 38 mm
rozdzielczość: 625 x 586 pikseli
inne: podświetlenie obrazu przez wbudowane białe diody LED
ciężar: około 172 gram (bez baterii)
wymiary: około 103 x 70 x 105 mm
zakres temperatur pracy: -20°C to +60°C
b) zasilacz
napięcie wejściowe: 100 – 240 V/AC 50/60 Hz
napięcie wyjściowe: 5V/DC (1,000 mA)
