 Elektronisches

Metallsuchgerät
SW-238

Seite 4 - 10



Electronic Metal
Locator SW-238

Page 11 - 18



Détecteur de métaux
SW-238

Page 19 - 26

Best.-Nr. / Item-No. / Node commande: 84 91 77



BEDIENUNGSANLEITUNG



OPERATING INSTRUCTIONS



MODE D’EMPLOI

26

Elimination des déchets

Jetez l'appareil devenu inutilisable conformément aux lois en vigueur.

Guide de dépannage

Le voyant vert clignotant indique la détection d'un très grand objet métallique ou que
l'appareil n'est pas équilibré correctement. Attendez d'abord le prochain accord
automatique (qui s'effectue toutes les 5 secondes), ou tournez le régleur de sensibi­lité lentement dans le sens des aiguilles d'une montre vers la droite en direction "L"
(low=bas) jusqu'à ce que le clignotement arrête.

Caractéristiques techniques

Alimentation en tension: 6.0 VDC 4*piles de type AA R6 1,5V piles alca-

lines
Tension de service: env. 4,7 à 6,5 VDC
Consommation de courant: env. 20 mA
Durée de vie des piles: env. 50 heures sans interruption

Profondeurs de détection mesurées dans l'air:
pour une pièce de monnaie: env. 15 à 20 cm
pour un objet métallique 10*10cm env. 35 à 40 cm
pour un objet métallique 50*50 cm env. 70 à 80 cm
Diamètre de la tête de détection: 25 cm
Poids sans piles: 1105 g

3



Inhaltsverzeichnis

Seite

Einführung ...............................................................................................................3

Bestimmungsgemäße Verwendung ........................................................................4

Sicherheitshinweise.................................................................................................4

Lieferumfang............................................................................................................6

Montage ..................................................................................................................6

Bedienelemente.......................................................................................................7

Bedienung ...............................................................................................................8

Batteriewechsel.......................................................................................................9

Entsorgung ............................................................................................................10

Behebung von Störungen .....................................................................................10

Technische Daten..................................................................................................10

Einführung

Sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Metallsuchgerätes.

Mit diesem Gerät haben Sie ein Produkt erworben, welches nach dem heutigen
Stand der Technik entwickelt und gefertigt wurde.

Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen
Richtlinien (Elektromagnetische Verträglichkeit 89/336/EWG). Die Konformität wurde
nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller
hinterlegt.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müs­sen Sie als Anwender diese Bedienungsanleitung beachten!

24

Signification des éléments de commande

Interrupteur marche/arrêt permet d'allumer et éteindre l'appareil

Régleur de la sensibilité pour régler la sensibilité de détection

H = sensibilité élevée, L = sensibilité basse

Régleur du volume permet de régler le volume du casque ou du haut-

parleur

Voyants de fonctionnement:

voyant vert "OK" prêt à fonctionner, (voir aussi guide de dépannage)

voyant jaune "Boost" indique la sensibilité la plus élevée

voyant rouge (4 voyants) indicateurs de la taille et de la profondeur de l'objet

détecté

Maniement

Insérez les piles comme décrit dans le chapitre "Changement des piles".

Allumez l'appareil. Vous pouvez décider si vous voulez utiliser le casque fourni ou le
haut-parleur intégré comme indicateur acoustique. Quand vous introduisez la fiche
du casque dans la douille de casque, le haut-parleur intégré s'éteint automatique­ment.

Faites pivoter lentement la tête de détection ronde au-dessus du sol à un niveau
constant et marchez lentement en avant. Réglez le volume souhaité au moyen du
régleur du volume. Le régleur de sensibilité permet de régler la sensibilité de détec­tion. Le réglage jusqu'à la butée gauche du bouton de réglage repéré d'un "H" (éle­vé) signifie que l'appareil fonctionne à la plus haute sensibilité, de plus le voyant jau­ne "Boost" du panneau de commande est allumé. Ce réglage s'utilise pour la
détection de petits et grands objets. En tournant dans le sens des aiguilles d'une
montre vers la droite en direction "L" (low=bas), vous pouvez réduire la sensibilité de
l'appareil. Une faible sensibilité n'est appropriée que pour la détection de très grands
objets. Les quatre voyants rouges fournissent des informations sur la taille et la pro­fondeur de l'objet détecté.

Le microprocesseur intégré dans l'appareil effectue un accord automatique toutes
les 5 secondes pour éviter tout problème de recherche dans des terres contenant
des substances minérales, des terres ferrifères ou dans de l'eau salée. Cet accord
automatique est accompagné d'un bip sonore.

5

Ausgrabungen dürfen in jedem Fall nur von Erwachsenen

vorgenommen wer-

den.

Informieren Sie sich über die in Ihrem Land geltenden Vorschriften für Ausgrabun­gen.

Unerlaubte Grabung kann im Rechtlichen Sinn eine Ordnungswiedrigkeit darstellen,
die mit einer hohen Geldbusse geahndet werden kann.

Suchen Sie nicht in bekannten archäologischen wertvollen Stätten, wenn Sie nicht
dazu autorisiert sind. Setzen Sie sich mit Behörden und Museen in Verbindung,
wenn Sie Gegenstände finden die archäologischen Wert haben.

Bei Schäden die durch Nichtbeachten dieser Bedienungsanlei­tung verursacht werden, erlischt der Garantieanspruch! Für Fol­geschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße
Handhabung oder Nichtbeachten der Sicherheitshinweise verur­sacht werden, übernehmen wir keine Haftung! In solchen Fällen
erlischt jeder Garantieanspruch.

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen
und/oder Verändern des Metallsuchgeräts nicht gestattet.

Die Suchspule dieses Gerätes ist Wasserdicht, nicht aber die Bedienelemente,
schützen Sie also bei der Suche am Strand die Bedienelemente vor Feuchtigkeit.

Vermeiden Sie eine starke mechanische Beanspruchung des Gerätes.

Das Gerät darf keinen hohen Temperaturen oder starken Vibrationen ausgesetzt
werden.

Beachten Sie die Hinweise zum Batteriewechsel.

Entfernen Sie die Batterien aus dem Produkt, wenn Sie es längere Zeit nicht benutzen.

Bevor Sie das Produkt reinigen oder warten beachten Sie unbedingt folgende
Sicherheitshinweise:
Beim Öffnen von Abdeckungen oder Entfernen von Gehäuseteilen können span­nungsführende Teile freigelegt werden. Vor einer Wartung oder Instandsetzung muss
deshalb das Gerät von allen Spannungsquellen und Anschlüssen getrennt werden.
Kondensatoren im Gerät können noch geladen sein, selbst wenn es von allen Span­nungsquellen getrennt wurde. Eine Reparatur darf nur durch eine Fachkraft erfolgen,
die mit den damit verbundenen Gefahren bzw. einschlägigen Vorschriften vertraut ist.

22

Au cas où vous ne seriez pas complètement sûr de la manière dont il faut bran­cher et mettre en service correctement cet appareil ou si vous aviez des ques­tions sur le fonctionnement, la sécurité ou le branchement auxquelles le mode
d’emploi n’a pu répondre, prenez contact avec notre service technique ou
demandez l’avis d’un autre spécialiste.

Ne laissez pas traîner négligemment le matériel d’emballage. Les feuilles plastiques
d’emballage ou poches plastiques, les morceaux de polystyrène etc. pourraient
devenir des jouets dangereux pour les enfants.

Le produit n'est pas prévu pour une utilisation professionnelle.

Contenu de l'emballage

1 détecteur de métaux
1 casque
4 piles R6
1 mode d'emploi

Montage

Montez la canne-poignée sur la tige de manière à ce que les trous transversaux ne
soient pas obturés. Montez ensuite la bague de blocage de la canne-poignée et ser­rez la vis. Pour assurer des heures de détection sans fatigue, ajustez la longueur de
la tige conformément à votre taille en enfonçant avec le pouce et l'index les deux
tenons encliquetables situés à la partie inférieure de la tige, tirez ou poussez simulta­nément la canne-poignée sur la longueur souhaitée. La longueur de l'appareil est
ajustée correctement quand vous pouvez faire pivoter l'appareil la tête de détection
juste au-dessus du sol, le bras étant étendu.

Réglez l'angle de la tête de détection en fonction de la longueur de la tige de maniè­re à ce que la tête de détection soit en position horizontale avec le sol.

Ne modifiez la longueur de la tige sans enfoncer les deux tenons enclique­tables.

Pour transporter l'appareil, enfoncez la canne-poignée et pliez la tête de détection
contre la tige du détecteur.

7

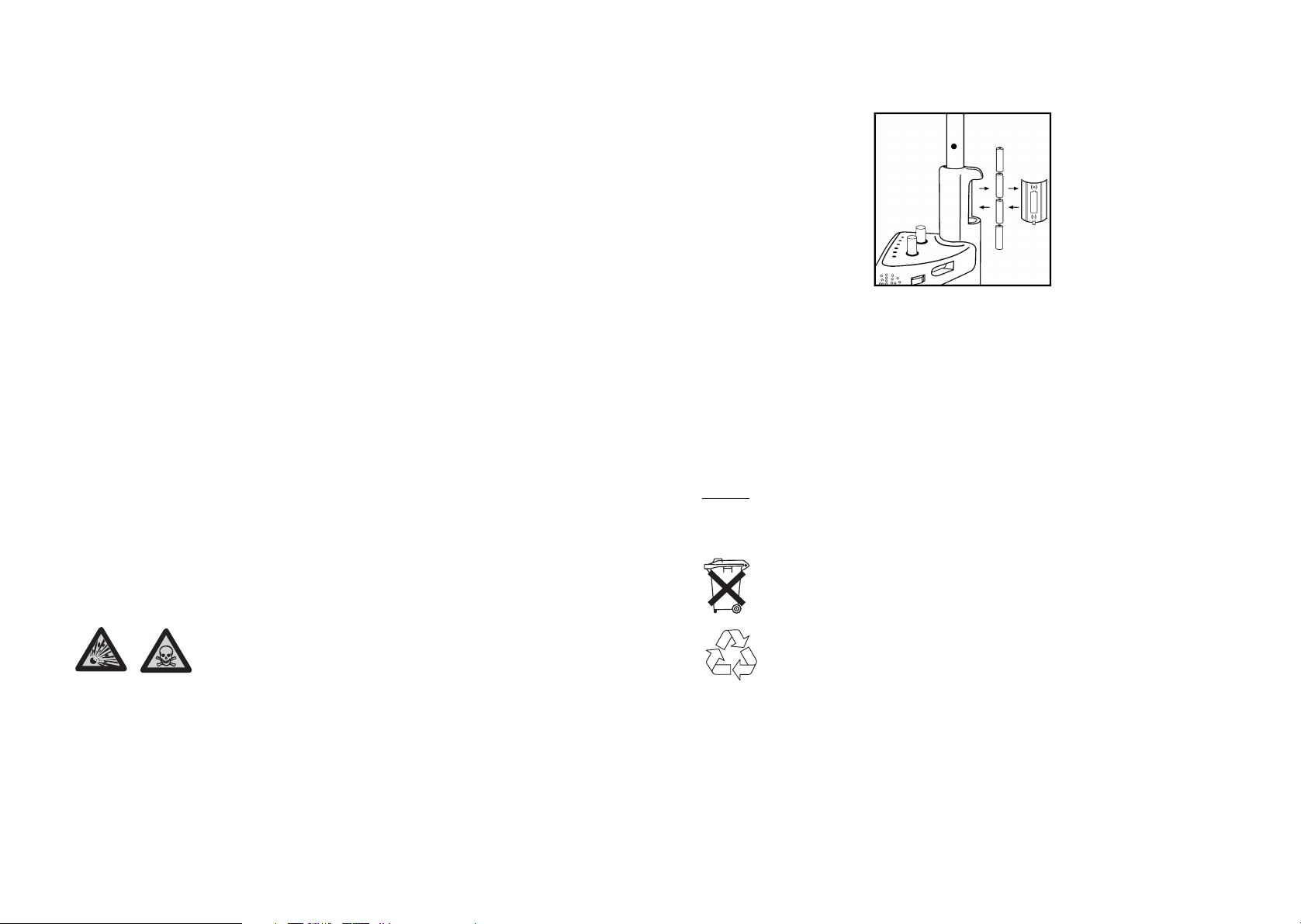

Bedienelemente

20

Pour toutes questions, adressez vous à notre service
conseil technique
France: Tél. [phone] · Fax [phone]
e-mail: [e-mail]
du lundi au vendredi de 9h00 à 19h00
samedi de 9h00 à 18h00

Suisse: Tél. [phone] · Fax [phone]
e-mail: [e-mail]
du lundi au vendredi de 8h00 à 12h00, 13h00 à 17h00

Utilisation prévue:

Le présent détecteur de métaux électronique est prévu pour la détection d'objets
métalliques enfouis dans le sol (à la plage, dans la forêt, sur le champ) en dehors de
bâtiments.
Les composants électroniques font que l'appareil est pas approprié à la recherche
de fils électriques posés dans des bâtiments.

Toute utilisation autre que celle stipulée ci-dessus provoque l’endommagement du
produit ainsi que d'autres risques.
Le produit dans son entier ne doit pas être modifié ni transformé ! Il faut absolument
tenir compte des consignes de sécurité!

Consignes de sécurité

Attention!
Danger d'explosion lors de fouiller des objets pouvant intéresser l'histoire!

Si l'appareil indique la détection d'un objet, prenez en compte le fait qu'il puis­se également, au lieu d'un objet précieux, s'agir de munition ou d'autres
matières détonantes.
Les fabricants ou négociateurs refusent toute responsabilité d'éventuels dom­mages.

Des enfants ne devraient utiliser de tels détecteurs de métaux qu'avec la surveillan­ce d'adultes.

9

Batteriewechsel

Öffnen Sie den Batteriefachdeckel indem Sie die geriffelten Markierungen mit Zei­gefinger und Daumen greifen und mit leichtem Druck vom Gehäuse des Gerätes
wegziehen.
Legen Sie die 4 Mignon Batterien polungsrichtig, siehe Markierung im Batteriefach,
in das Batteriefach ein.
Verschließen Sie nach dem Einsetzen der Batterien das Batteriefach wieder mit dem
Batteriefachdeckel.

Tipp

:
Benutzen Sie Alkaline Mignonbatterien, um eine möglichst lange Betriebsdauer zu
erreichen.

Umwelthinweis!
Der Endverbraucher ist gesetzlich (Altbatterieverordnung) zur
Rückgabe aller gebrauchten Batterien und Akkus (Knopfzelle bis
Bleiakkus) verpflichtet, eine Entsorgung über den Hausmüll ist
untersagt.

Ihre verbrauchten Batterien und Akkus können Sie sowohl in
unseren Niederlassungen bzw. an die Zentrale in Hirschau unent­geltlich zurückgeben, als wie bisher auch zu kommunalen Entsor­gern (Wertstoffhöfe), die zur Rücknahme verpflichtet sind.
Leisten auch Sie Ihren Beitrag zum Umweltschutz.

Lassen Sie Batterien, Knopfzelle, Akkus nicht in der Nähe von Kindern herum­liegen, bewahren Sie sie an einem für Kinder unzugänglichen Ort auf. Durch
Verschlucken von Batterien, Knopfzellen, Akkus besteht Lebensgefahr! Suchen
Sie in einem solchen Fall sofort einen Arzt oder ein Krankenhaus auf! Batterien
dürfen nicht kurzgeschlossen, ins Feuer geworfen und aufgeladen werden, es
besteht Explosionsgefahr!
