Bezdrátová monitorovací kamera DVR 2,4 GHz
Verze 08/10
Obj. č.: 75 26 88
1. Úvod
Vážená zákaznice, vážený zákazníku,
velice nás potěšilo, že jste se rozhodla (rozhodl) pro koupi této digitální monitorovací kamery, která byla
zkonstruována na základně nejnovější technologie a nejvyšší kvality.
Dejte prosím pozor na to, že se můžete dopustit trestného činu, budete-li touto kamerou sledovat cizí
osoby bez jejich vědomí a souhlasu.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení kamery (vysílače)
a jejího přijímače do provozu a k jejich obsluze. Ponechte si tento návod k obsluze, abyste si jej mohli
znovu kdykoliv přečíst! Přečtením tohoto návodu k obsluze se podrobně seznámíte se všemi funkcemi
a možnostmi použití této digitální monitorovací kamery.
Jestliže tento výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze.
Obsah
Strana
1. Úvod.................................................................................................................1
2. Základní popis monitorovací kamery a jejího příslušenství ........................ 3
3. Rozsah dodávky.............................................................................................. 3
4. Bezpečnostní předpisy................................................................................... 4
Manipulace s bateriemi................................................................................................................4
5. Součásti kamery, jejího přijímače a dálkového ovladače............................ 5
a) Kamera....................................................................................................................................5
b) Přijímač....................................................................................................................................6
c) Infračervený dálkový ovladač...................................................................................................7
6. Montáž kamery................................................................................................8
7. Připojení kamery k napájení.........................................................................10
8. Propojení přijímače s televizorem (monitorem)..........................................10
9. Připojení přijímače k napájení...................................................................... 10
10. Uvedení přijímače do provozu ................................................................... 11
11. Vložení baterie do dálkového ovladače..................................................... 11
12. Symboly a ostatní informace zobrazované v hlavním menu.................... 12
13. Popis jednotlivých menu nastavení kamery a přijímače.......................... 13

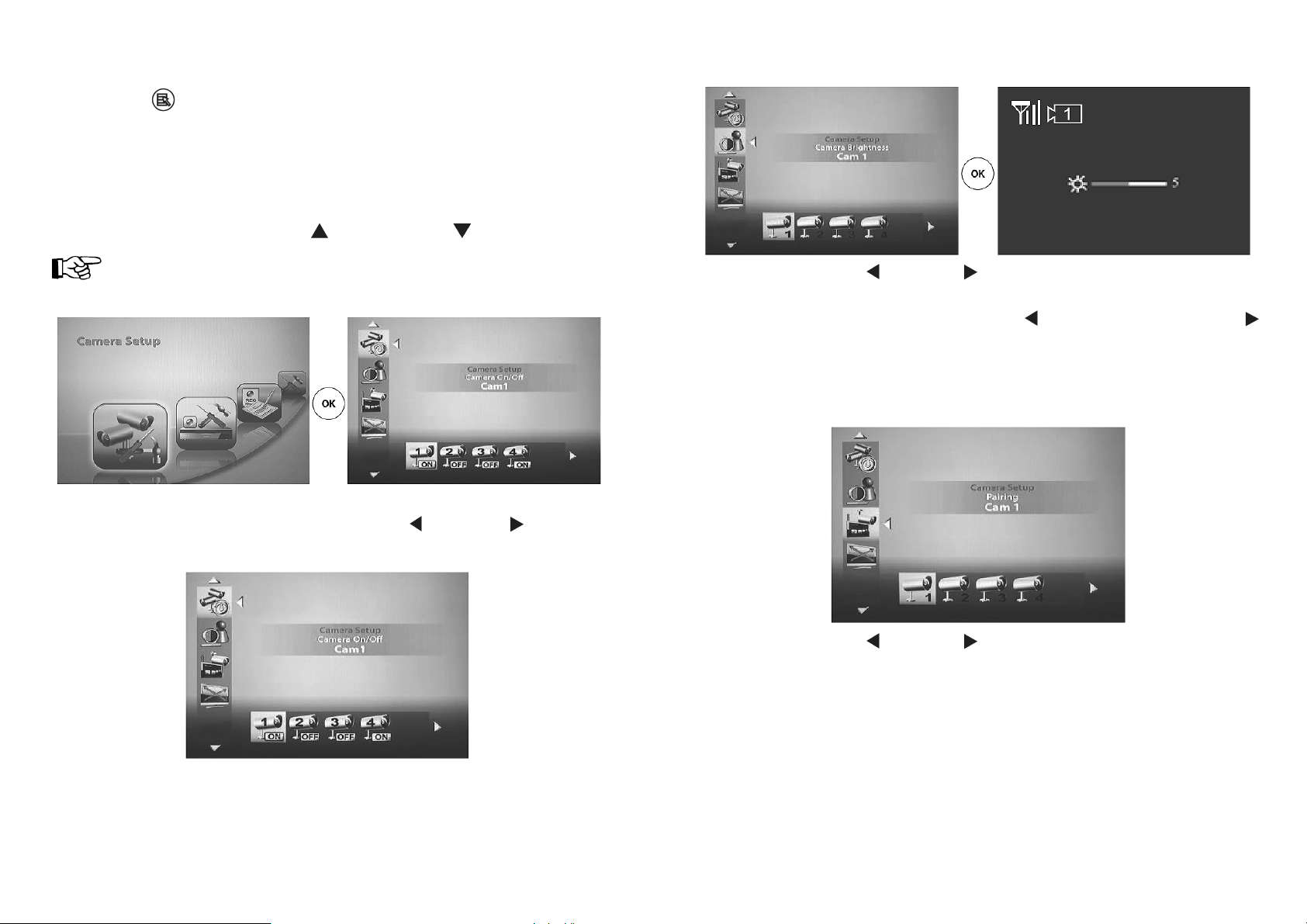

a) Menu „Camera Setup“ (nastavení kamery)............................................................................13
„Camera On/Off“ (volba čísla kamery, zapnutí a vypnutí kamery).................................................................................13
„Camera Brightness“ (nastavení jasu kamery).................................................................................................................14
„Pairing“ (spárování kamery s přijímačem).......................................................................................................................14

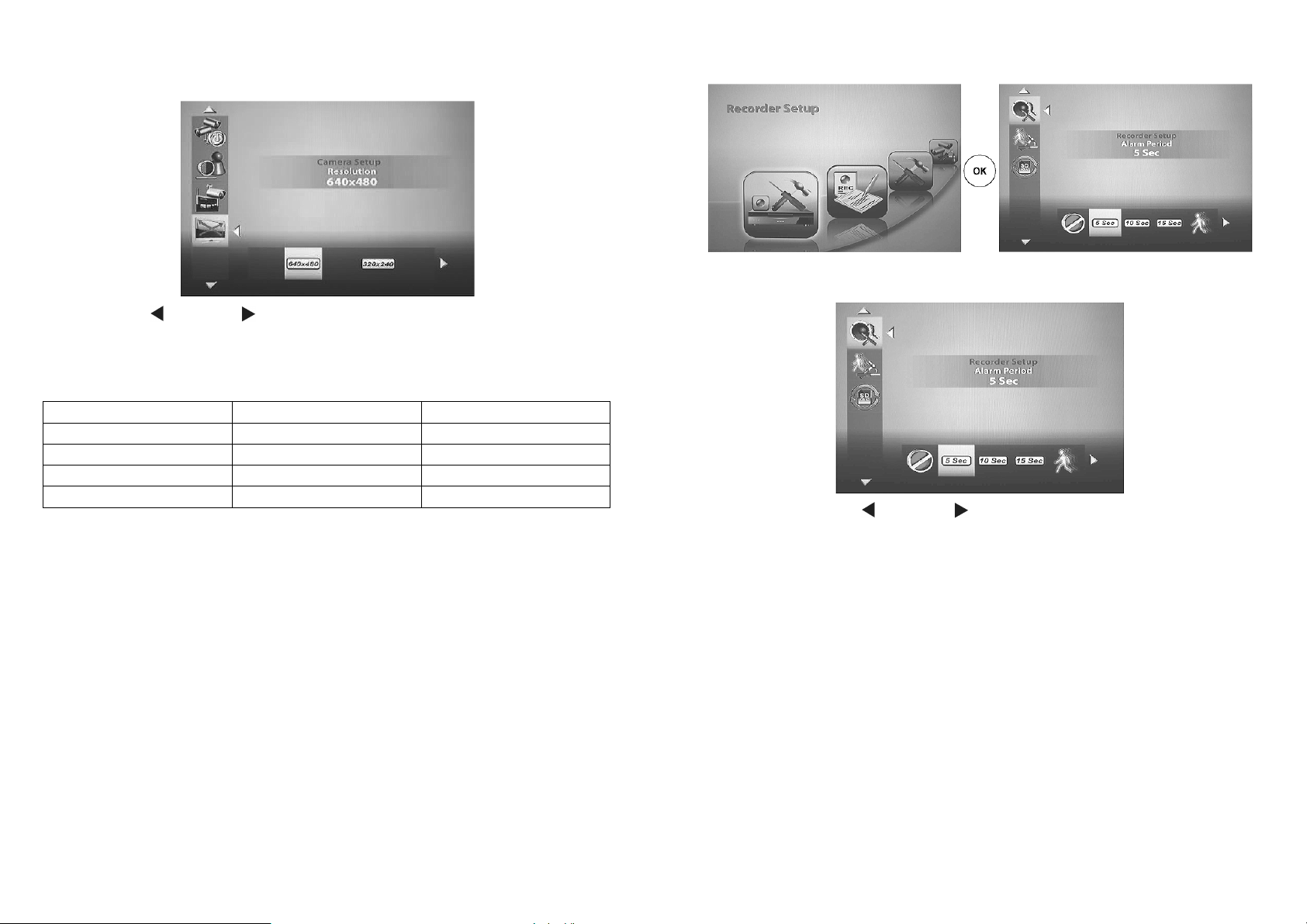

„Resolution“ (rozlišení obrazu snímaného kamerou).......................................................................................................15
b) Menu „Recorder Setup“ (nastavení provádění videozáznamů) .............................................16
„Alarm Period“ (zadání doby trvání alarmu v případě zaregistrování nějakého pohybu)............................................16
„Motion Detection Record Period“ (zadání doby trvání pořizování videozáznamu).....................................................17
„SD Card Overwrite“ (přepisování videozáznamů na paměťové kartě)........................................................................17
c) Menu „Event List“ (seznam pořízených videozáznamů).........................................................18
d) Menu „System Setup“ (základní nastavení systému)............................................................. 18
„Quad Display“ (obraz ze všech 4 kamer).........................................................................................................................18

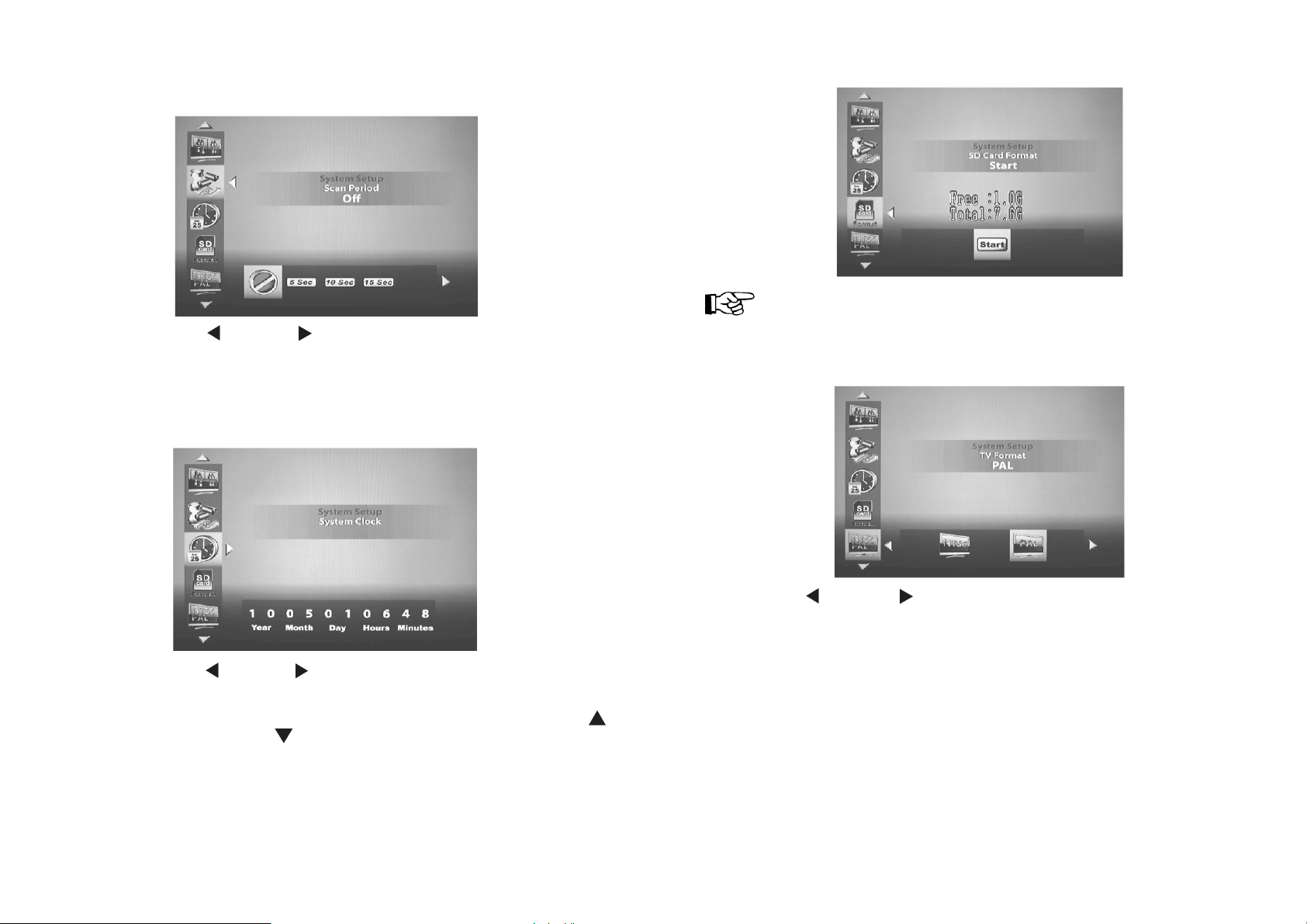

„Scan Period“ (zadání doby trvání pořizování videozáznamu).......................................................................................19
„System Clock“ (zadání data a času).................................................................................................................................19
„SD Card Format“ (zformátování paměťové karty)...........................................................................................................20
„TV Format“ (volba televizní normy)...................................................................................................................................20

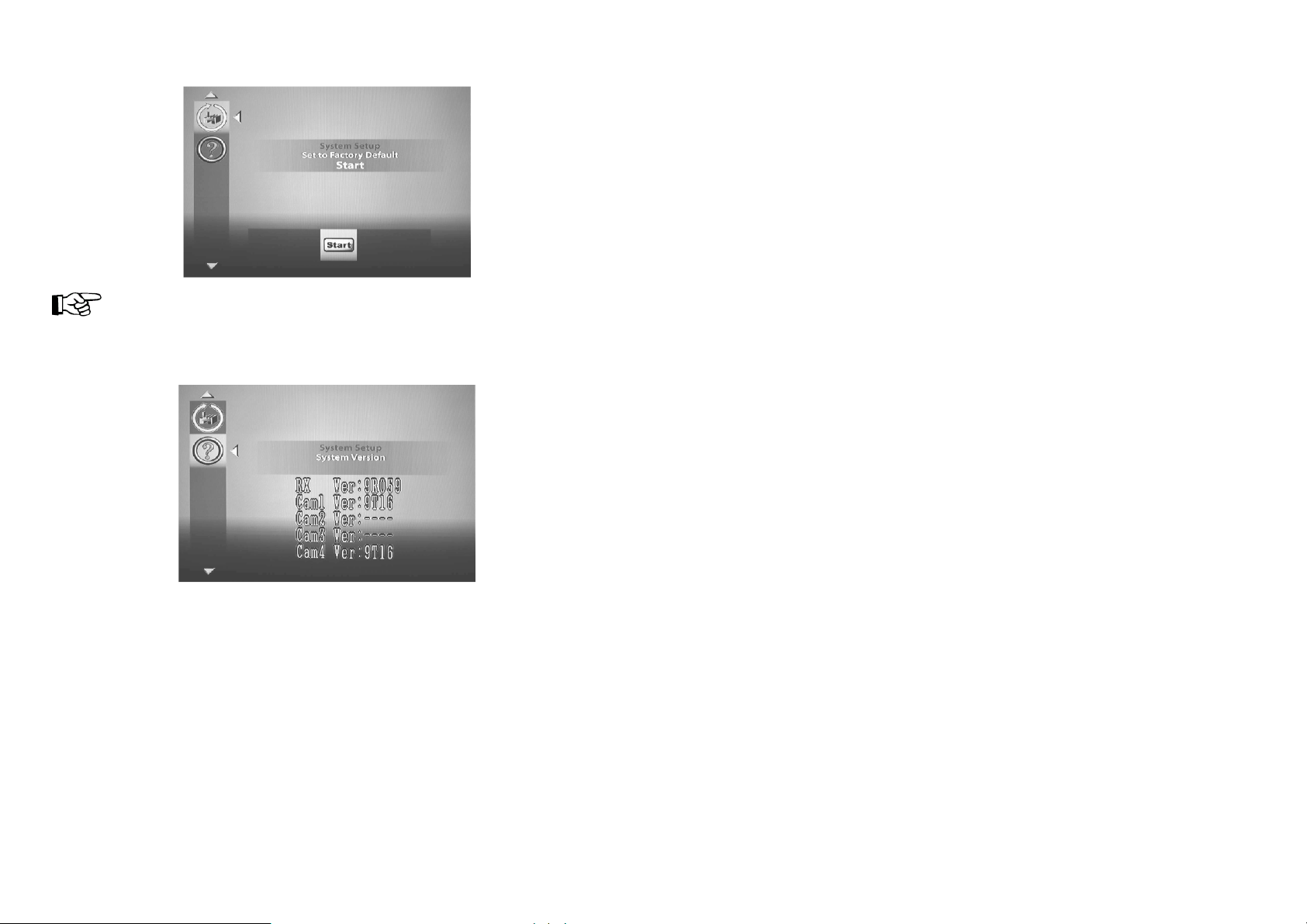

„Set to Factory Default“ (zpětné nastavení systému na základní parametry)..............................................................21
„System Version“ (verze systému).....................................................................................................................................21
14. Případné závady a jejich odstranění.......................................................... 22
15. Údržba a čištění soupravy monitorovací kamery...................................... 23
16. Technické údaje .......................................................................................... 23
2
2. Základní popis monitorovací kamery a jejího příslušenství
Tato barevná monitorovací kamera s bezdrátovým přenosem obrazu a monofonního zvuku do svého
přijímače v rádiovém pásmu 2,4 GHz s dosahem až 200 m (ve volném prostoru) je určena k hlídání
různých objektů, například k monitorování a k zabezpečení skladů, vstupů, obchodů a jiných kritických
objektů, které nelze normálně sledovat lidským okem. Zkratka DVR znamená „Digital Video Recorder“
neboli česky „digitální videorekordér“. Tuto kameru můžete připevnit na stěnu v hlídaném prostoru.
Tato monitorovací kamera je vybavena infračervenými diodami (pro noční snímání obrazu) a ochranou
proti stříkající vodě (vodotěsné provedení s krytím IP 66) a z tohoto důvodu ji můžete používat i ve
venkovním prostředí. Jakmile se setmí, zapne do kamery zabudovaný soumrakový senzor automaticky
infračervené přisvětlení, které Vám zajistí sledování hlídaného prostoru i v absolutní tmě jako černobílý
obraz s velmi dobře viditelnými obrysy až na vzdálenost 8 m po provedení aktivace pasivního
infračerveného detektoru. Po aktivaci pasivního infračerveného detektoru (PIR) stisknutím příslušného
tlačítka na dálkovém ovladači dojde k automatickému zapnutí kamery, jakmile tato kamera zaregistruje
ve svém zorném úhlu (ve sledovaném prostoru) nějaký pohyb (například osoby).
K napájení kamery a jejího přijímače slouží dva přiložené síťové napájecí adaptéry (5 V DC). K napájení
infračerveného dálkového ovladače přijímače kamery slouží 1 knoflíková baterie typu CR 2025 (3 V).
Obraz a zvuk snímaný kamerou můžete dále zaznamenávat například pomocí videorekordéru, sledovat
na televizním přijímači nebo na přídavném monitoru. K tomuto účelu Vám poslouží ke kameře
(respektive k jejímu přijímači) přiložený propojovací kabel AV. Kromě toho můžete ukládat tyto
videozáznamy na paměťovou kartu SD (s maximální kapacitou až 2 GB) nebo SDHC (s maximální
kapacitou až 32 GB).
Bezdrátový přijímač dokáže přijímat signály v pásmu 2,4 GHz
až ze 4 monitorovacích kamer, například z kamer v hliníkovém
pouzdru, které si můžete objednat u firmy Conrad pod
objednacím číslem „75 18 01“ (viz vedlejší vyobrazení).
Tyto kamery mají jsou vybaveny ochranou (krytím) IP 44
(ochrana proti stříkající vodě) a lze provést jejich montáž ve
venkovním prostředí pod vhodným přístřeškem. Ostatní
parametry těchto monitorovacích kamer jsou shodné
s parametry monitorovací kamery této soupravy s objednacím
číslem „75 26 88“.
Jiný způsob používání této kamery a jejího příslušenství, než bylo uvedeno výše, by mohl vést k jejímu
poškození. Na kameře nesmějí být prováděny žádné změny v jejím vnitřním zapojení! Toto se týká i
přijímače této kamery a přiložených síťových napájecích adaptérů.
3. Rozsah dodávky
• Kamera s protisluneční ochranou, s ochrannou proti dešti a s nástěnným držákem
• Přijímač
• 2 antény
• Paměťová karta SD s kapacitou 2 GB
• Dálkový infračervený ovladač přijímače kamery
• 1 knoflíková baterie 3 V k napájení dálkového ovladače (CR 2025)
• 2 síťové napájecí zdroje (adaptéry) napájení kamery a přijímače
• Propojovací kabel AV k připojení k televizoru (s jackem 3,5 mm a se dvěma konektory cinch)
• Montážní materiál
• Návod k montáži a k obsluze
3
4. Bezpečnostní předpisy
Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok na záruku!
Neodpovídáme za věcné škody, úrazy osob, které by byly způsobeny nedodržováním
bezpečnostních předpisů nebo neodborným zacházením s touto kamerou a k ní
připojeným přístrojům. V těchto případech zanikají jakékoliv nároky, které by jinak
vyplývaly ze záruky výrobku. Neručíme za následné škody, které by z toho vyplynuly.
• Tento výrobek (tato souprava) splňuje požadavky platných evropských a národních směrnic včetně
elektromagnetické slučitelnosti. U výrobku byla doložena shoda s příslušnými normami (CE),
odpovídající prohlášení a doklady jsou uloženy u výrobce. Z tohoto důvodu nesmíte kameru, přijímač
a síťové napájecí zdroje sami opravovat, upravovat a provádět změny v jejich vnitřním zapojení.
Pokud toto provedete, pak ztratíte jakékoliv nároky, které by jinak vyplývaly ze záruky výrobku.
•
Pro síťový napájecí zdroj (adaptér) smí být použita pouze řádně zapojená síťová zásuvka veřejné
napájecí sítě (100 až 240 V~ / 50 - 60 Hz). Síťový napájecí zdroj nesmí být zapojován nebo
odpojován vlhkýma rukama. Nikdy netahejte za kabely při odpojování tohoto adaptéru ze sítové
zásuvky.
•
Nevystavujte tuto kameru a její komponenty extrémním teplotám, přímému slunečnímu záření,
silným vibracím nebo otřesům, působení prachu atd.
•
Dodržujte bezpečnostní předpisy a návody k obsluze ostatních přístrojů, které k připojíte k přijímači
této kamery (televizor, monitor, videorekordér atd.).
•
Při provádění instalace přístrojů dejte pozor na to, abyste neskřípli nebo jinak nepoškodili propojovací
kabely o ostré hrany. Nikdy sami nevyměňujte (neopravujte) poškozené síťové kabely.
•
Nepoužívejte nikdy síťový napájecí zdroj okamžité poté, co jste jej přenesli z chladného prostředí do
prostředí teplého. Zkondenzovaná voda, která se přitom objeví, by mohla tento napájecí zdroj za
určitých okolností poškodit. Nechte tento napájecí zdroj v klidu tak dlouho, dokud se jeho teplota
nevyrovná s teplotou okolí (místnosti).
•
Elektrické a elektronické přístroje nejsou žádná dětská hračka a nepatří do rukou malých dětí.
Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot nebo polystyrénové kuličky
představují veliké nebezpečí pro děti, neboť by je mohly děti spolknout.
•
Použití tohoto systému nemůže nahradit osobní dohled nad dětmi nebo dohled nad osobami, které
vyžadují zvláštní péči.
•
Pokud zjistíte, že by používání této kamery nebylo bezpečné, odpojte ji od síťového napájení
a zajistěte ji proti náhodnému použití (zapnutí). Vezměte na vědomí, že kameru, její přijímač nebo
síťové napájecí adaptéry již nelze bezpečně používat tehdy, jestliže přístroje vykazují viditelná
poškození, přístroje správně nefungují a jestliže byly přístroje delší dobu uskladněny v nevhodných
podmínkách nebo byly vystaveny těžkému namáhání při přepravě.
•
Zjistíte-li nějaké poškození kamery, přijímače nebo síťového napájecího adaptéru, přístroje dále
nepoužívejte a nechte je opravit v autorizovaném servisu. Spojte se v tomto případě se svým
prodejcem (firmou Conrad).
Pokud si nebudete vědět rady, jak tuto kameru používat a v tomto návodu k obsluze
nenaleznete příslušné informace, požádejte o radu zkušeného odborníka.
Manipulace s bateriemi
Vybité baterie jsou zvláštním odpadem a nepatří v žádném případě do normálního
domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození
životního prostředí!
K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby v prodejnách
s elektrospotřebiči nebo ve sběrných surovinách!
Šetřete životní prostředí! Přispějte k jeho ochraně!
4
5. Součásti kamery, jejího přijímače a dálkového ovladače
a) Kamera
b) Přijímač
Anténa kamery
1
Fotočlánek (senzor snímající úroveň intenzity okolního osvětlení)
2
Červená LED signalizující zapnutí kamery „POWER“
3
Objektiv kamery (čočka).
4
Svítivá dioda (LED) signalizující bezdrátové spojení s přijímačem „LINK“
5
Senzor snímající pohyby (detektor pohybů)
6
Infračervené diody (noční snímání)
7
Nástěnný držák kamery
8
Tlačítko spárování kamery s přijímačem „PAIR“: Synchronizace bezdrátového přenosu signálů
9
mezi kamerou a přijímačem v rádiovém pásmu 2,4 GHz
Konektor kamery k připojení konektoru kabelu síťového napájecího adaptéru (5 V DC)
10
Mikrofon kamery.
11
Síťový napájecí zdroj (adaptér)
12
5
Anténa přijímače
1
Zdířka k připojení konektoru kabelu síťového napájecího adaptéru „DC IN 5 V“
2
Výstup (zdířka) „AV OUT“ k připojení konektoru (jacku) přiloženého AV-kabelu (např. k televizoru)
3
Slot k zasunutí paměťové karty SD (SDHC)
4
Červená LED signalizující zapnutí přijímače
5
Infračervená dioda přijímací ovládací povely z dálkového ovladače
6
Tlačítko zapnutí a vypnutí přijímače
7
Síťový napájecí zdroj (adaptér)
8
6

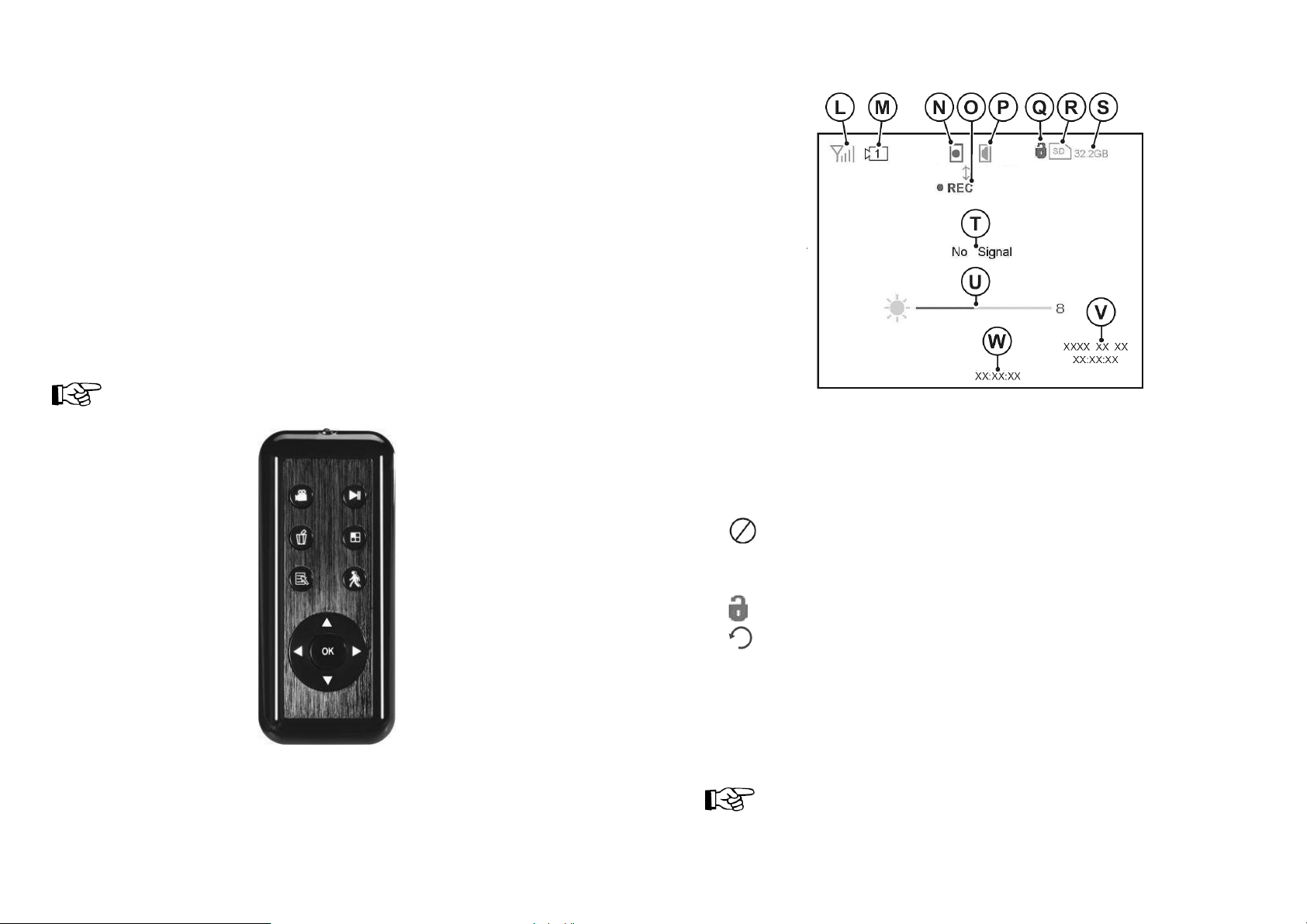

c) Infračervený dálkový ovladač
6. Montáž kamery
Vyhledejte pro tuto monitorovací kameru vhodné montážní místo, ze kterého má být požadovaný objekt
(hlídaný prostor) sledován.
Vhodné montážní místo by mělo mít následující vlastnosti:
•
Suché prostředí (ve venkovním prostředí pod vhodným přístřeškem).
•
Pokud možno bezprašné prostředí.
•
Montážní místo by nemělo být vystaveno silným vibracím nebo otřesům.
•
Dostatečná cirkulace okolního vzduchu.
•
V blízkosti kamery by se měla nacházet síťová zásuvka.
A
Tlačítko ručního spuštění a ukončení pořizování videozáznamů (RECORD)
B
Tlačítko vymazání vybraných videozáznamů (DELETE)
C
Tlačítko vyvolání zobrazení menu a jeho ukončení
D
E
Navigační tlačítko nastavení kamery v příslušném menu směrem doleva (snížení
hodnoty v režimu nastavení kamery a přijímače)
Tlačítko potvrzení provedeného zadání (výběru nabídky v menu)
F
G
Tlačítko vyvolání zobrazení seznamu videozáznamů, tlačítko spuštění nebo pozastavení
reprodukce (přehrání) videozáznamů (PLAY / PAUSE)
Tlačítko zobrazení všech 4 obrazů snímaných 4 kamerami (QUAD)
H
Tlačítko aktivace a deaktivace detektoru pohybů (PIR)
I
J
K
Navigační tlačítko listování v menu směrem nahoru
Navigační tlačítko nastavení kamery v příslušném menu směrem doprava (zvýšení
hodnoty v režimu nastavení kamery a přijímače)
Navigační tlačítko listování v menu směrem dolů
7
Pro montáž této kamery zvolte takové místo, na které nedopadá přímé sluneční záření nebo
jiné zdroje světla (například světlo reflektorů automobilů). Snímaný obraz kamerou by byl
v tomto případě nezřetelný. Kromě toho dejte pozor na to, že železobetonové stěny, orosená
zrcadla, plechové regály atd. značně snižují dosah rádiového přenosu obrazových
a zvukových signálů z kamery do přijímače. V blízkosti kamery a jejího přijímače by se
neměly nacházet žádné přístroje, které vyzařují silná elektromagnetická pole, například
bezdrátové telefony, radiostanice, elektrické motory atd. Vysokofrekvenční záření těchto
přístrojů působí rušivě a mohou být rovněž příčinou snížení dosahu rádiového přenosu
signálů mezi kamerou a jejím přijímačem.
Důležitá upozornění!
Dejte pozor na to, aby se v místech vrtání otvorů nenacházely pod omítkou žádná elektrická
vedení (kabely), vodovodní nebo plynová potrubí atd.
Nevystavujte síťové napájecí adaptéry přílišné vlhkosti a zajistěte, aby nemohlo dojít ke
zmáčknutí nebo k jinému poškození jejich kabelů.
8
•
Na nástěnném držáku kamery se nacházejí 3 otvory. Označte si místa vrtání na stěně těmito otvory
(například obyčejnou tužkou).
•
Vyvrtejte do stěny na označených místech otvory vhodným vrtákem.
•
Přišroubujte tento nástěnný držák pomocí přiložených šroubků (vrutů) do vyvrtaných otvorů na stěnu
(použijte k tomuto účelu případně hmoždinky).
•
Zašroubujte kameru do otvoru se závitem na nástěnném držáku.
7. Připojení kamery k napájení
•
Zapojte konektor kabelu přiloženého síťového napájecího zdroje (adaptéru) do konektoru kabelu
kamery [10] (DC IN 5 V).
•
Poté zapojte zástrčku síťového napájecího adaptéru do síťové zásuvky 230 V / 50 Hz.
8. Propojení přijímače s televizorem (monitorem)
•
Zapojte do zdířky „
AV OUT
“ [3] na zadní straně přijímače konektor (jack 3,5 mm) k soupravě
přiloženého AV-kabelu. Druhá koncovka tohoto kabelu je vybavena dvěma konektory cinch, žlutý
konektor znamená video (obraz), bílý konektor znamená audio (zvuk).
•
Bílý konektor (cinch) tohoto kabelu zapojte na audio vstup svého televizoru, který je označen
červenou nebo bílou barvou (konektory cinch, pravý nebo levý stereofonní kanál). Aby nedocházelo
ke zkreslení zvuku doporučujeme Vám, abyste bílý konektor cinch přiloženého kabelu zapojili na
levý stereofonní vstup televizoru (bílý konektor cinch).
•
Žlutý konektor (cinch) tohoto kabelu zapojte na video vstup svého televizoru, který je označen
rovněž žlutou barvou (konektor cinch).
•
Nyní můžete připojit přijímač k síťovému napájení.
•
Po nasměrování kamery do hlídaného prostoru zajistěte její polohu utažením zajišťovacího šroubu
s křídlovou hlavou na nástěnném držáku.
9
Televizor / monitor
Používejte k propojení s dalšími přístroji pouze kvalitní (stíněné, koaxiální) prodlužovací
kabely s konektory cinch. Nebudete-li si vědět rady, jak tato propojení provést, požádejte
o radu zkušeného odborníka.
9. Připojení přijímače k napájení
Důležité upozornění:
Připojte přijímač k síťovému napájecímu adaptéru až po provedení jeho propojení
například s televizním přijímačem.
•
Zapojte konektor kabelu přiloženého síťového napájecího zdroje (adaptéru) do zdířky [2] (DC IN 5 V)
na zadní straně přijímače.
•
Poté zapojte zástrčku síťového napájecího adaptéru do síťové zásuvky 230 V / 50 Hz.
10
10. Uvedení přijímače do provozu
•
Proveďte všechna výše uvedená propojení (připojte kameru a její přijímač k síťovému napájení).
•
Zapněte televizor a zvolte na něm příslušný audio-video kanál (na dálkovém ovladači televizoru bývá
tlačítko pro volbu těchto kanálů označeno AV nebo
VIDEO
). Zapněte přijímač stisknutím tlačítka
jeho zapnutí [2] na jeho přední straně. Na přijímači se by se měla rozsvítit červená kontrolka (svítivá
dioda) [5], která signalizuje zapnutí přijímače.
•
Nyní byste měli uvidět na obrazovce televizoru základní hlavní menu, které je přenášeno z přijímače
na obrazovku televizoru – viz kapitola „12.
menu
“. Později uvidíte na obrazovce televizoru obraz snímaný kamerou a z reproduktoru televizoru
Symboly a ostatní informace zobrazované v hlavním
uslyšíte zvuk snímaný mikrofonem této kamery.
11. Vložení baterie do dálkového ovladače
•
Zatlačte nehtem prstu na zadní straně dálkového ovladače na bateriové pouzdro a vysuňte toto
pouzdro směrem dolů.
•
Vložte do tohoto pouzdra správnou polaritou jednu knoflíkovou baterii 3 V typu CR 2025.
•
Zasuňte bateriové pouzdro s vloženou baterií opět do dálkového ovladače. Toto bateriové pouzdro
musí do dálkového ovladače zaskočit.
Pokud bude již baterie do dálkového ovladače vložena, pak z bateriového pouzdra
odstraňte ochrannou fólii, která chrání tuto baterii před jejím vybitím.
12. Symboly a ostatní informace zobrazované v hlavním menu
Signalizace příjmu signálu z kamery
L
Číslo kamery (kanálu)
M
Indikátor signalizující zaregistrování pohybu a spuštění provádění videozáznamu
N
Blikající indikátor spuštění provádění videozáznamu (REC)
O
Indikátor (symbol) alarmu při zaregistrování pohybu
P
Na tomto místě může být zobrazeno více symbolů, které se týkají paměťové karty:
Q
Do přijímače není vložena žádná paměťová karta
Full
Err
Paměť paměťové karty je vyčerpána
Chyba paměťové karty
Paměťová karta je zablokována proti zápisu
R
S
T No Signal
U
V
W
11
12
Signalizace přepisování na paměťovou kartu dříve uložených videozáznamů novými
videozáznamy
Symbol paměťové karty
Kapacita paměťové karty
: Přijímač nepřijímá žádné signály z kamery
Nastavení úrovně hlasitosti poslechu
Zobrazení data a času
Čas záznamu (doba trvání videozáznamu)
Výše uvedené symboly (informace) zmizí z obrazovky televizoru (monitoru), pokud
neprovedete během 10 sekund žádné nastavení kamery. Po uplynutí této doby se na
obrazovce televizoru v její dolní pravé časti zobrazí pouze datum a čas.
13. Popis jednotlivých menu nastavení kamery a přijímače
Stisknutím tlačítka [C] na dálkovém ovladači zobrazíte na obrazovce televizoru (monitoru) hlavní
menu, které je dále rozděleno do 4 následujících podmenu (nabídek nastavení kamery a přijímače):
•
Camera Setup (nastavení kamery)
•
Recorder Setup (nastavení provádění videozáznamů)
•
Event List (seznam pořízených videozáznamů)
•
System Setup (základní nastavení systému)
Jednotlivá podmenu nalistujete tisknutím tlačítka (nahoru) nebo tlačítka (dolů).
Toto základní hlavní menu zmizí z obrazovky televizoru (monitoru), pokud neprovedete
během 60 sekund žádné nastavení kamery nebo jejího přijímače.
a) Menu „Camera Setup“ (nastavení kamery)
„
Camera Brightness“ (nastavení jasu kamery)
Postupným tisknutím tlačítka nebo tlačítka zvolte číslo kamery (zde „Cam1“), kterou chcete
používat ke sledování hlídaného prostoru a u které chce nastavit její jas. Dalším stisknutím tlačítka „OK“
přepnete zobrazení na obrazovce televizoru do režimu nastavení jasu kamery. Požadovanou úroveň
jasu kamery nastavíte poté postupným tisknutím tlačítka (snížení úrovně jasu) nebo tlačítka
(zvýšení úrovně jasu). Podržíte-li tato tlačítka déle stisknutá, urychlíte tím provedení tohoto nastavení.
Zvolenou úroveň jasu kamery potvrďte stisknutím tlačítka „OK“.
„
Pairing“ (spárování kamery s přijímačem)
V tomto podmenu provedete synchronizaci bezdrátového přenosu signálů mezi kamerou a přijímačem
v rádiovém pásmu 2,4 GHz.
„
Camera On/Off“ (volba čísla kamery, zapnutí a vypnutí kamery)
Po stisknutí tlačítka „OK“ zvolte postupným tisknutím tlačítka nebo tlačítka číslo kamery,
respektive číslo kanálu (zde „Cam1“), kterou chcete používat ke sledování hlídaného prostoru. Dalším
stisknutím tlačítka „OK“ zapnete (ON) nebo vypnete (OFF) příjem signálu z této kamery.
Postupným tisknutím tlačítka nebo tlačítka zvolte číslo kamery (zde „Cam1“), kterou chcete
používat ke sledování hlídaného prostoru a kterou chcete spárovat s přijímačem. Potvrďte tuto volbu
stisknutím tlačítka „OK“.
Nyní musíte během 60 sekund stisknout na napájecím kabelu kamery tlačítko „
PAIR
“ [9]. Pokud toto
neprovedete, pak kamera nenaváže spojení s přijímačem.
Jakmile naváže kamera spojení s přijímačem, uvidíte na obrazovce televizoru (monitoru) obraz snímaný
kamerou a z reproduktoru televizoru (monitoru) uslyšíte zvuk snímaný mikrofonem této kamery.
Pokud provedete deaktivaci čísla kamery (čísla kanálu) zvolením nabídky „
OFF
“, nebude tato kamera
k dispozici při automatickém nebo ručním přepínání snímaného obrazu mezi jednotlivými kamerami
(maximálně ze 4 kamer) na obrazovce televizoru (monitoru). Snímaný obraz touto kamerou v tomto
případě nezobrazíte na obrazovce televizoru (monitoru).
13
14
„
Resolution“ (rozlišení obrazu snímaného kamerou)
V tomto podmenu zvolíte rozlišení obrazu snímaného kamerou v pixelech (obrazových bodech).
b) Menu „Recorder Setup“ (nastavení provádění videozáznamů)
Stisknutím tlačítka nebo tlačítka zvolte požadované rozlišení (640 x 480 nebo 320 x 240 pixelů).
Potvrďte toto nastavení stisknutím tlačítka „OK“.
Dejte přitom pozor na to, že vyšší rozlišení znamená rovněž vyšší spotřebu kapacity paměťové karty,
a tím i snížení celkové doby ukládání videozáznamů na paměťovou kartu. Pořízené videozáznamy
budou mít v tomto případě větší velikost (viz následující tabulka).
Kapacita karty 640 x 480 (VGA) 320 x 240 (QVGA)
1 GB Cca 110 minut Cca 165minut
2 GB Cca 250 minut Cca 35 minut
8 GB (SDHC) Cca 1070 minut Cca 1450 minut
16 GB (SDHC) Cca 2170 minut Cca 2960 minut
15
„
Alarm Period“ (zadání doby trvání alarmu v případě zaregistrování nějakého pohybu)
Postupným tisknutím tlačítka nebo tlačítka zvolte požadovanou dobu trvání (znění) akustického
signálu v případě, zaregistruje-li kamera v hlídaném prostrou nějaký pohyb. Můžete zvolit vypnutí tohoto
alarmu (symbol přeškrtnuté kružnice), dále 5 sekund (5 Sec), 10 sekund (10 Sec), 15 sekund (15 Sec)
nebo trvalé znění akustického signálu alarmu (symbol pohybující se osoby). Zvolené nastavení potvrďte
stisknutím tlačítka „OK“.
Jakmile se ozve z reproduktoru televizoru (monitoru) akustický signál alarmu v případě, jestliže detektor
pohybů kamery zaregistruje nějaký pohyb (například osoby), můžete znění tohoto akustického signálu
vypnout stisknutím libovolného ovládacího tlačítka na dálkovém ovladači.
16
„
Motion Detection Record Period“ (zadání doby trvání pořizování videozáznamu)
V tomto podmenu zvolíte požadovanou dobu trvání pořizování videozáznamu v případě, zaregistruje-li
kamera v hlídaném prostrou nějaký pohyb.
Postupným tisknutím tlačítka nebo tlačítka na dálkovém ovladači můžete zvolit vypnutí spuštění
pořizování videozáznamu (symbol přeškrtnuté kružnice), dále dobu pořizování videozáznamu 5 sekund
(5 Sec), 10 sekund (10 Sec), 15 sekund (15 Sec) nebo trvalé zapnutí pořizování videozáznamu (symbol
pohybující se osoby). Zvolené nastavení potvrďte stisknutím tlačítka „OK“.
Registrace (detekce) pohybu bude deaktivována po dobu 5 sekund, pokud ukončíte (přerušíte) ručně
pořizování videozáznamu nebo vypnete znění akustického signálu alarmu po zaregistrování nějakého
pohybu kamerou (jejím detektorem pohybů).
„
SD Card Overwrite“ (přepisování videozáznamů na paměťové kartě)
Zapnete-li tuto funkci (nabídka „ON“), pak po vyčerpání kapacity paměťové karty budou přepisovány
nejstarší na paměťovou kartu uložené videozáznamy novými videozáznamy.
c) Menu „Event List“ (seznam pořízených videozáznamů)
Po zvolení tohoto menu a po stisknutí tlačítka „OK“ zobrazíte na obrazovce televizoru adresář (složku)
s pořízenými videozáznamy, které jsou uloženy na paměťové kartě v přijímači. Dalším stisknutím tlačítka
„OK“ spustíte reprodukci (přehrávání) videozáznamů nebo tuto reprodukci pozastavíte (PAUSE)
a v případě potřeby znovu spustíte.
Ukončení reprodukce videozáznamů provedete stisknutím tlačítka .
d) Menu „System Setup“ (základní nastavení systému)
Stisknutím tlačítka nebo tlačítka zvolte buď nabídku „ON“ (přepisování videozáznamů) nebo
„
OFF
17
“ (nepřepisování videozáznamů). Zvolené nastavení potvrďte stisknutím tlačítka „OK“.
„
Quad Display“ (obraz ze všech 4 kamer)
Zapnete-li tuto funkci (nabídka „ON“), pak uvidíte na obrazovce televizoru obrazy snímané všemi čtyřmi
kamerami současně. Stisknutím tlačítka nebo tlačítka zvolte buď nabídku „ON“ (zobrazení ze
všech čtyř kamer) nebo zvolte „
OFF
“ (zobrazení pouze z jedné kamery) a stiskněte tlačítko „OK“.
18
„
Scan Period“ (zadání doby trvání pořizování videozáznamu)
V tomto podmenu zvolíte dobu trvání zobrazení obrazu z jednotlivých kamer na obrazovce televizoru
(interval automatického přepínání zobrazení snímaného obrazu z jednotlivých kamer).
Postupným tisknutím tlačítka nebo tlačítka můžete zvolit vypnutí této funkce (symbol přeškrtnuté
kružnice), dále 5 sekund (5 Sec), 10 sekund (10 Sec) nebo 15 sekund (15 Sec). Zvolené nastavení
potvrďte stisknutím tlačítka „OK“.
K ukončení tohoto automatického přepínání snímaných obrazů z jednotlivých kamer dojde v případě,
jestliže zvolíte ručně pouze sledování hlídaného prostoru z jedné kamery.
„
System Clock“ (zadání data a času)
„
SD Card Format“ (zformátování paměťové karty)
V tomto podmenu můžete provést zformátování paměťové karty SD (SDHC), kterou jste
vložili do přijímače, zvolením nabídky „
z ní vymažete všechny na ní uložené videozáznamy. Vložíte-li do přijímače novou kartu,
„
TV Format“ (volba televizní normy)
pak Vám doporučujeme, abyste provedli její zformátování.
Start
“. Dejte pozor na to, že zformátováním karty
Stisknutím tlačítka nebo tlačítka zvolte nabídku „
televizoru v evropské televizní normě PAL) nebo případně „
obrazovce televizoru v americké normě NTSC). Zvolené nastavení potvrďte stisknutím tlačítka „OK“.
Postupným tisknutím tlačítka nebo tlačítka zvolte zadání roku „
v měsíci „
v minutách „
Příslušné hodnoty (například čas v hodinách) zadáte (změníte) postupným tisknutím tlačítka
(například zvýšení času) nebo tlačítka (například snížení času). Podržíte-li tato tlačítka déle
stisknutá, urychlíte tím provedení výše uvedených nastavení.
Nakonec stiskněte jako potvrzení nastavení data a času tlačítko „OK“.
Day
“, dále zadání správného času v hodinách „
Minutes
“.
Hours
Year
“, měsíce v roce „
“ a nakonec zadání správného času
Month
“, dne
19
20
PAL
“ (zobrazení videozáznamů na obrazovce
NTSC
“ (zobrazení videozáznamů na
„
Set to Factory Default“ (zpětné nastavení systému na základní parametry)
V tomto podmenu můžete provést zpětné nastavení systému na základní (dílenské)
parametry zvolením nabídky „
nastavení (RESET) vymažete z vnitřní paměti systému (přijímače) všechna dříve
„
System Version“ (verze systému)
V tomto podmenu zobrazíte na obratovce televizoru informace o verzi přijímače (RX) a o verzích
jednotlivých použitých kamer (Cam1 až Cam4).
provedená nastavení a zadání.
Start
“. Dejte pozor na to, že po provedení tohoto zpětného
21
14. Případné závady a jejich odstranění
Zobrazení hlášení „No Signal“ (žádný signál):
a) Zkontrolujte připojení napájení kamery k síťovému napájecímu zdroji. Na kameře se musí rozsvítit
červená svítivá dioda (LED) signalizující zapnutí kamery „POWER“ [3].
b) Nebylo provedeno spárování kamery a jejím přijímačem. Proveďte synchronizaci bezdrátového
přenosu signálů mezi kamerou a přijímačem podle kapitoly „
nastavení kamery a přijímače
kamery)
“ a pododstavce „
c) Snížený dosah bezdrátového přenosu signálů mezi kamerou a přijímačem. Umístěte monitorovací
kameru blíže k přijímači.
“, odstavce této kapitoly „
„Pairing“(spárování kamery s přijímačem)
13. Popis jednotlivých menu
a) Menu „Camera Setup“ (nastavení
“.
Rušení bezdrátového přenosu mezi kamerou a přijímačem:
a) Rušení příjmu nebo špatný příjem signálu z kamery. Pokuste se změnit polohu antény na kameře
a na přijímači (obě antény by měly být nasměrovány proti sobě).
b) Rušení příjmu jinými přístroji nebo železobetonovými konstrukcemi. Při použití jiných elektronických
přístrojů, které pracují na stejné frekvenci (2,4 GHz), jako jsou např. bezdrátová sluchátka nebo
bezdrátové sítě WLAN (WiFi), může dojít k rušení příjmu a snížení dosahu rádiového přenosu
signálu v tomto pásmu mezi kamerou a přijímačem.
Rušení příjmu mohou způsobit též sousedé, kteří používají vlastní elektronické přístroje na stejné
frekvenci (2,4 GHz). Co se týká bezdrátových sluchátek nebo jiných přístrojů, které používají
frekvenční pásmo 2,4 GHz a které používáte Vy nebo Vaši sousedé, nebývají tyto přístroje
většinou trvale zapnuty. Kromě toho lze u většiny těchto elektronických přístrojů provést jejich
přepnutí (naladění) na jiný kanál, a tím odstranit příčiny rušení přenosu signálů.
Vynechávání přenosu signálů mezi kamerou a přijímače mohou též způsobit železobetonové
konstrukce stěn, kovové regály, orosená zrcadla nebo okna.
Na obrazovce televizoru není zobrazeno číslo kamery (kanálu):
Proveďte příslušné kontroly podle kapitoly „
a přijímače
„
„Camera On/Off“ (volba čísla kamery, zapnutí a vypnutí kamery)
“, odstavce této kapitoly „
a) Menu „Camera Setup“ (nastavení kamery)
13. Popis jednotlivých menu nastavení kamery
“ a pododstavce
“.
Příliš tmavý nebo příliš světlý obraz snímaný kamerou:
Kamera je nasměrována z tmavého prostoru do světlého prostoru. Na kameru nesmí dopadat přímé
sluneční záření nebo jiné zdroje světla, jakou jsou například světlomety automobilů.
Nelze provádět žádné videozáznamy:
Do přijímače není vložena žádná paměťová karta. Do přijímače vložená paměťová karta je zablokována
proti zápisu nebo není zformátována.
Nefunguje detektor pohybů:
Proveďte příslušné kontroly podle kapitoly „
a přijímače
„
„Alarm Period“ (zadání doby trvání alarmu v případě zaregistrování nějakého pohybu)
“, odstavce této kapitoly „
a) Menu „Camera Setup“ (nastavení kamery)
13. Popis jednotlivých menu nastavení kamery
“ a pododstavce
“.
22
15. Údržba a čištění soupravy monitorovací kamery
Tato kamera, přijímač a síťové napájecí adaptéry kromě příležitostného čištění nevyžadují žádnou
údržbu. Proto tyto přístroje nikdy neotevírejte. Otevřením přístrojů zaniká nárok na záruku. Povrch obou
přístrojů byste měli čistit jen měkkou, suchou textilií nebo štětečkem na čištění, v případě většího
znečištění můžete textilii navlhčit mírně teplou vodou. Dejte při čištění kamery pozor na to, abyste
nepoškrábali její objektiv (čočku).
K čištění přístrojů nepoužívejte žádné uhličitanové čistící prostředky (sodu), benzín,
alkohol nebo jiná chemická rozpouštědla (ředidla barev a laků). K čištění přístrojů též
nepoužívejte žádné nástroje s ostrými hranami, šroubováky nebo ocelové kartáče apod.
16. Technické údaje
Napájení kamery a přijímače: Síťový napájecí zdroj (adaptér):
100 - 240 V AC / 50 - 60 Hz ⇒ 5 V DC (1 A)
Odběr proudu (kamera): Max. 550 mA (s infračerveným přisvětlením)
Odběr proudu (přijímač): Max. 250 mA
Přenosová frekvence: 2,4 GHz
Krytí (ochrana) kamery IP 66
Rozlišení obrazu: VGA: 640 x 480; QVGA: 320 x 240 pixelů (obrazových bodů)
Obrazový formát: MJPEG
Obrazový senzor kamery: Barevný CMOS; 6,35 mm
Dosah: Až 200 m ve volném prostoru
Monitorovací úhel kamery: Cca 50 ° (horizontálně)
Noční snímání: 3 až 8 m
Citlivost na světlo: 1 až 8 lux
Provozní teplota: - 10 °C až + 50 °C
Hmotnost kamery: 258 g (bez antény a ochrany proti dešti)
Rozměry kamery (Ø x d): 60 x 103 mm (bez antény a ochrany proti dešti)
Hmotnost přijímače: 120 g
Rozměry přijímače: 105 x 77 x 19 mm
Paměťová karta: SD: až 2 GB; SDHC: až 32 GB
Napájení dálkového ovladače: 1 knoflíková baterie 3 V (CR 2025)
Hmotnost dálkového ovladače: 40 g
Rozměry dálkového ovladače: 101 x 44 x 14 mm
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. KU/09/2011
23
Loading...
