Conrad 75 20 16 Operating Instructions [ml]

Download

 38,1 cm TFT-Farbmonitor

Seite 4 - 19

 38.1 cm TFT-colour monitor

Page 20 - 34

 Moniteur couleur TFT 38,1 cm

Page 35 - 51



38,1 cm TFT-kleurenmonitor

Pagina 52 - 67

Best.-Nr. / Item-No. / Node commande / Bestnr.:

75 20 16



BEDIENUNGSANLEITUNG



OPERATING INSTRUCTIONS



NOTICE D’EMLPOI



GEBRUIKSAANWIJZING

Version 10/10

CONRAD IM INTERNET http://www.conrad.com



Impressum

Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.

Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.



Legal notice

These operating instructions are a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming, or the capture in electronic data processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited.

These operating instructions represent the technical status at the time of printing. Changes in technology and equipment reserved.



Information légales

Ce mode d'emploi est une publication de la société Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits.

Ce mode d'emploi correspond au niveau technique du moment de la mise sous presse. Sous réserve de modifications techniques et de l'équipement.



Colofon

Deze gebruiksaanwijzing is een publicatie van de firma Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden.

Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van techniek en uitrusting voorbehouden.

V3_1010_01/AB



Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Eine Auflistung der Inhalte finden Sie in dem Inhaltsverzeichnis mit Angabe der

entsprechenden Seitenzahlen auf Seite 4.



These Operating Instructions accompany this product. They contain important information on setting up and using it. You should refer to these instructions, even if you are buying this product for someone else.

Please retain these Operating Instructions for future use! A list of the contents can be found in the Table of contents, with the corresponding

page number, on page 20.



Le présent mode d'emploi fait partie intégrante du produit. Il comporte des directives importantes pour la mise en service et la manipulation de l'appareil. Tenir compte de ces remarques, même en cas de transfert du produit à un tiers.

Conserver ce mode d'emploi afin de pouvoir le consulter à tout moment. La table des matières avec indication des pages correspondantes se trouve à la

page 35



Deze gebruiksaanwijzing hoort bij dit product. Zij bevat belangrijke informatie over de inbedrijfstelling en het gebruik. Let hierop, ook wanneer u dit product aan derden overhandigt.

Bewaar daarom deze gebruiksaanwijzing om in voorkomende gevallen te kunnen raadplegen.

In de inhoudsopgave op pagina 52 vindt u een lijst met inhoudspunten met vermelding van het bijbehorende .



Inhaltsverzeichnis

1. Einführung............................................................................................................5

2. Bestimmungsgemäße Verwendung ....................................................................6

3. Symbolerklärung ..................................................................................................6

4. Sicherheitshinweise..............................................................................................7

5. Batteriehinweise ..................................................................................................9

6. Anzeige- und Bedienelemente ..........................................................................10

a) Monitor ..........................................................................................................10

b) Fernbedienung ..............................................................................................11

7. Montage, Anschluss und Inbetriebnahme..........................................................12

a) Befestigen des Standfußes ..........................................................................12

b) Einlegen/Wechsel der Batterien der Fernbedienung ....................................13

c) Anschluss und Inbetriebnahme des Monitors................................................13

8. Menü-Grundfunktionen ......................................................................................14

9. Hauptmenü ........................................................................................................14

a) Menü PICTURE ............................................................................................15

b) Menü AUDIO ................................................................................................15

c) Menü SETUP ................................................................................................15

10. Hauptmenü bei Video-Eingangs-Quelle VGA ................................................16

11. Problembehebung............................................................................................17

12. Wartung und Reinigung....................................................................................17

13. Entsorgung ......................................................................................................18

a) Allgemein ......................................................................................................18

b) Batterien und Akkus ......................................................................................18

14. Technische Daten ............................................................................................19

a) Monitor ..........................................................................................................19

b) Fernbedienung ..............................................................................................19

c) Steckernetzteil ..............................................................................................19

1. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Bei technischen Fragen wenden Sie sich bitte an:

Deutschland: Tel. 0180/5 31 21 11,

Fax 0180/5 31 21 10 E-Mail: Bitte verwenden Sie für Ihre Anfrage unser Formular im Internet. www.conrad.de unter der Rubrik: Kontakt

Mo. - Fr. 8.00 bis 18.00 Uhr Österreich: www.conrad.at Schweiz: Tel.-Nr.: 0848/80 12 88

Fax-Nr.: 0848/80 12 89

e-mail: support@conrad.ch

Mo. - Fr. 8.00 bis 12.00 Uhr, 13.00 bis 17.00 Uhr

2. Bestimmungsgemäße Verwendung

Dieser 38,1 cm Monitor bietet einen Video-Eingang (Cinch), zwei Audio-Eingänge (= Audio links, Audio rechts; Anschlussart Cinch), einen S-VIDEO-Eingang und einen VGA-Eingang.

Die mitgelieferte Fernbedienung ermöglicht eine komfortable und bequeme Bedienung des Monitors.

Die Spannungsversorgung des Monitors erfolgt via dem mitgeliefertem Netzteil (12V/DC, 2500 mA). Die Spannungsversorgung der Fernbedienung erfolgt via 2 x 1,5V Micro-Batterien (Typ: AAA).

Alle im Lieferumfang enthaltenen Komponenten sind ausschließlich für den Betrieb in trockenen Innenräumen geeignet.

Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Produktes, darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden. Die Sicherheitshinweise sind unbedingt zu befolgen. Das gesamte Produkt darf nicht geändert bzw. umgebaut werden. Die Sicherheitshinweise sind unbedingt zu beachten!

3. Symbolerklärung

Ꮨ

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch elektrischen Schlag.



Dieses Symbol mit dem Ausrufezeichen im Dreieck weist Sie auf besondere Gefahren bei Handhabung, Betrieb oder Bedienung hin.

☞

Das „Hand„-Symbol steht für spezielle Tipps und Bedienhinweise.

4. Sicherheitshinweise



Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung!

Ꮨ

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt die Gewährleistung/Garantie.

• Die Systemkomponenten dürfen nicht verändert oder umgebaut werden, sonst erlischt nicht nur die Zulassung (CE), sondern auch die Garantie/Gewährleistung.

• Die Systemkomponenten dürfen nicht extremen Temperaturen, direktem Sonnenlicht, intensiver Vibration, Feuchtigkeit oder schwerer mechanischer Beanspruchung ausgesetzt werden.

• Die Systemkomponenten benötigen nach einem raschen Temperaturwechsel eine gewisse Zeit um sich an die neue Umgebungstemperatur anzupassen. Warten Sie bis sich die Systemkomponenten an die Umgebungstemperatur angepasst haben bevor sie benutzt werden können.

• Die im Lieferumfang enthaltenen Komponenten sind kein Kinderspielzeug und sollten außerhalb der Reichweite von Kindern aufbewahrt werden!

• Sollten Sie Zweifel zum korrekten Gebrauch des Produkts oder bezüglich der Sicherheit haben, wenden Sie sich bitte an qualifiziertes Fachpersonal.

• Lassen Sie niemals Verpackungsmaterial unachtsam herumliegen. Plastikfolien/Taschen usw. können für Kinder zu einem gefährlichen Spielzeug werden, es besteht Erstickungsgefahr.

• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

• Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:

- das Gerät sichtbare Beschädigungen aufweist,

- das Gerät nicht mehr arbeitet und

- nach längerer Lagerung unter ungünstigen Verhältnissen oder

- nach schweren Transportbeanspruchungen.

• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

• Die Systemkomponenten sind ausschließlich für den Gebrauch in trockenen Innenräumen geeignet.

• Stellen Sie sicher, dass sich keine magnetische oder elektromagnetische sowie Wärmequellen in der Nähe des Produkts befinden.

• Setzen Sie das Produkt keinen starken mechanischen Beanspruchungen aus. Der Fall aus geringer Höhe sowie Druck können zum Defekt führen.

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluß des Gerätes haben.

• Beim Öffnen von Abdeckungen oder Entfernen von Teilen, außer wenn dies von Hand möglich ist, können spannungsführende Teile freigelegt werden. Es können auch Anschlussstellen spannungsführend sein. Vor einem Abgleich, einer Wartung, einer Instandsetzung oder einem Austausch von Teilen oder Baugruppen muß das Gerät von allen Spannungsquellen getrennt sein, wenn ein Öffnen des Gerätes erforderlich ist. Wenn eine Wartung oder Reparatur am geöffneten Gerät unter Spannung unvermeidlich ist, darf das nur durch eine Fachkraft geschehen, die mit den damit verbundenen Gefahren bzw. den einschlägigen Vorschriften dafür vertraut ist.

• Kondensatoren im Gerät können noch geladen sein, selbst wenn es von allen Spannungsquellen getrennt wurde.

• Der Eurostecker des Netzgerätes darf nie mit nassen Händen einoder ausgesteckt werden. Das Netzgerät selbst natürlich auch nicht.

• Ziehen Sie nie an der Anschlussleitung des Netzgerätes, ziehen Sie es immer nur am Gehäuse des Steckers aus der Steckdose.

• Beachten Sie beim Aufstellen/der Montage, daß die Anschlußkabel nicht gequetscht oder durch scharfe Kanten beschädigt werden.

• Trennen Sie das Produkt bei längerer Nichtbenutzung immer vom Netz.

• Der Montagefuß des Monitors kann stationär montiert werden, dazu besitzt dieser drei Montagelöcher auf der Unterseite. Achten Sie beim Bohren von Löchern in der Wand oder beim Festschrauben darauf, dass keine Kabel oder Leitungen beschädigt werden.

• Sämtliche Systemkomponenten sind ausschließlich für den Betrieb in trockenen Innenräumen geeignet.

• Trennen Sie das Produkt vor einer Reinigung vom Netz.

• Gießen Sie nie Flüssigkeiten über elektrischen Geräten aus.

• Wartung, Anpassungs- und Reparaturarbeiten dürfen nur von einer qualifizierten Fachkraft bzw. einer Fachwerkstatt durchgeführt werden.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, so wenden Sie sich bitte an unseren technischen Kundendienst oder andere Fachleute.

5. Batteriehinweise

• Batterien gehören nicht in Kinderhände.

• Achten Sie beim Einlegen der Batterien bzw. Akkus auf die richtige Polung (Plus/+ und Minus/- beachten).

• Lassen Sie die Batterien nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf.

• Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.

• Achten Sie darauf, dass die Batterien nicht kurzgeschlossen, zerlegt oder ins Feuer geworfen wird. Es besteht Explosionsgefahr!

• Herkömmliche Batterien dürfen nicht aufgeladen werden. Es besteht Explosionsgefahr! Laden Sie ausschließlich dafür vorgesehene wiederaufladbare Akkus, verwenden Sie ein geeignetes Ladegerät.

• Bei längerem Nichtgebrauch (z.B. bei Lagerung) entnehmen Sie die eingelegten Batterien. Bei Überalterung besteht andernfalls die Gefahr, dass Batterien auslaufen, was Schäden am Produkt verursacht, Verlust von Garantie/Gewährleistung!

• Für die umweltgerechte Entsorgung von Batterien lesen Sie bitte das Kapitel "Entsorgung".

6. Anzeige- und Bedienelemente

a)Monitor

☞

Die Abbildungen finden Sie auf der vorderen Ausklappseite.

1) Display

2) Taste „MENU“

Menü aufrufen bzw. Menü verlassen

3) Taste „VOL-“

Lautstärke verringern

4) Taste „VOL+“

Lautstärke erhöhen

5) Taste „ON/OFF“

Anhand dieses Tasters kann der Monitor eingeschaltet bzw. in den Standby-Zustand geschalten werden, sofern die Betriebsspannung ordnungs-gemäß anliegt (gleiche Funktion wie Taste „POWER“ auf der Fernbedienung).

6) Taste „CH-“

Taste für Kanalwahl; dient gleichzeitig als Navigationstaste innerhalb des Menüs.

8) Taste „INPUT“

Taste zur Auswahl der VideoEingangs-Quelle.

9) LED „POWER“ und „IR-Empfänger“

Leuchtet, sobald der Monitor eingeschaltet wird. Leuchtet nicht während Standby.

10) Anschluss für Spannungsversorgung 12 V/DC

11) VGA-Eingang

12) S-VIDEO Eingang

13) VIDEO-Eingang (Cinch)

14) AUDIO-Eingang (rechts)

15) AUDIO-Eingang (links)

16) PC Audio Eingang

17) Kopfhörer-Anschluss (3,5 mm

Klinken-Anschluss)

7) Taste „CH+“

Taste für Kanalwahl; dient gleichzeitig als Navigationstaste innerhalb des Menüs.

☞

Der Montagefuß des Monitors kann stationär montiert werden, dazu besitzt dieser drei Montagelöcher auf der Unterseite. Achten Sie beim Bohren von Löchern in der Wand oder beim Festschrauben darauf, dass keine Kabel oder Leitungen beschädigt werden.

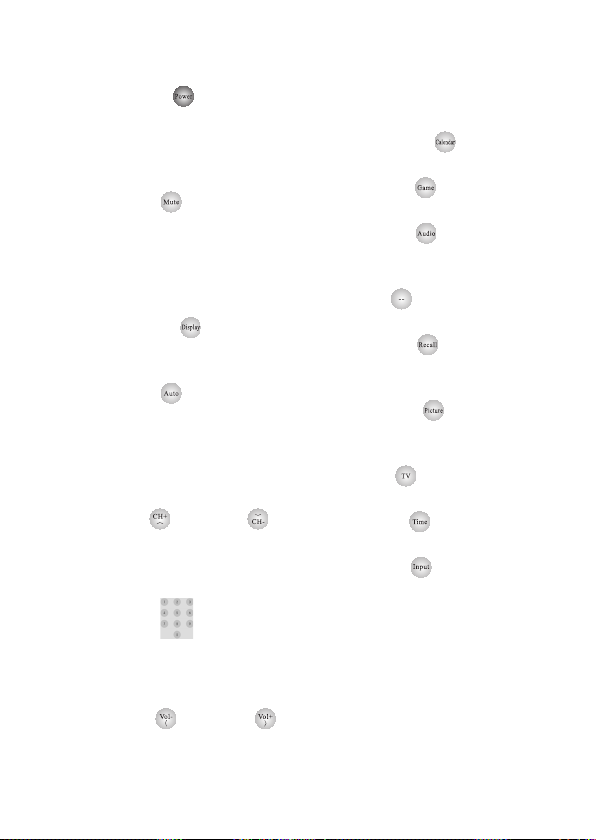

b)Fernbedienung

Taste „POWER“

Anhand dieses Taster kann der Monitor eingeschaltet bzw. in den StandbyZustand geschalten werden, sofern die Betriebsspannung ordnungsgemäß anliegt.

Taste „MUTE“

Anhand dieser Taste kann der Monitor stumm geschalten werden. Drücken Sie erneut diese Taste oder die Taste „VOL-“ bzw. „VOL+“ um die Stummschaltung aufzuheben.

Taste „DISPLAY“

Anzeige der Video-Eingangs-Quelle und der Kanalzahl.

Taste „AUTO“

Drücken Sie diese Taste, während als Eingangs-Quelle „VGA-Eingang“ gewählt ist um das Bild automatisch zentriert und in voller Größe zu justieren.

18) Antennen-Eingang (ist bei dieser

Version des Monitors nicht vorhanden)

Taste „MENU“

OSD-Menü aufrufen

Taste „Calendar“

Kalenderfunktion aufrufen

Taste „Game“

Spiele aufrufen

Taste „Audio“

Audio-Profil auswählen: music, news, user, standard

Taste „- -“

Ohne Funktion

Taste „Recall“

Diese Taste betätigen um zum vorigen Kanal zurückzukehren.

Taste „Picture“

Picture-Profil auswählen: vivid, gentle, user, standard

Taste „TV“

Ohne Funktion

Taste „CH+“ bzw. „CH-“

Diese Tasten dienen sowohl der Kanalwahl als auch als Navigationstasten innerhalb des Menüs.

Tasten „0 bis 9“

Numerische Tasten.

Taste „VGA“

VGA-Eingang auwählen

Taste „Vol-“ und „Vol+“

Lautstärke erhöhen bzw. verringern

7. Montage, Anschluss und Inbetriebnahme

☞

Beachten Sie beim Aufstellen/der Montage, daß die Anschlußkabel nicht gequetscht oder durch scharfe Kanten beschädigt werden. Der Montagefuß des Monitors kann stationär montiert werden, dazu besitzt dieser drei Montagelöcher auf der Unterseite. Achten Sie beim Bohren von Löchern in der Wand oder beim Festschrauben darauf, dass keine Kabel oder Leitungen beschädigt werden. Sämtliche Systemkomponenten sind ausschließlich für den Betrieb in trockenen Innenräumen geeignet.

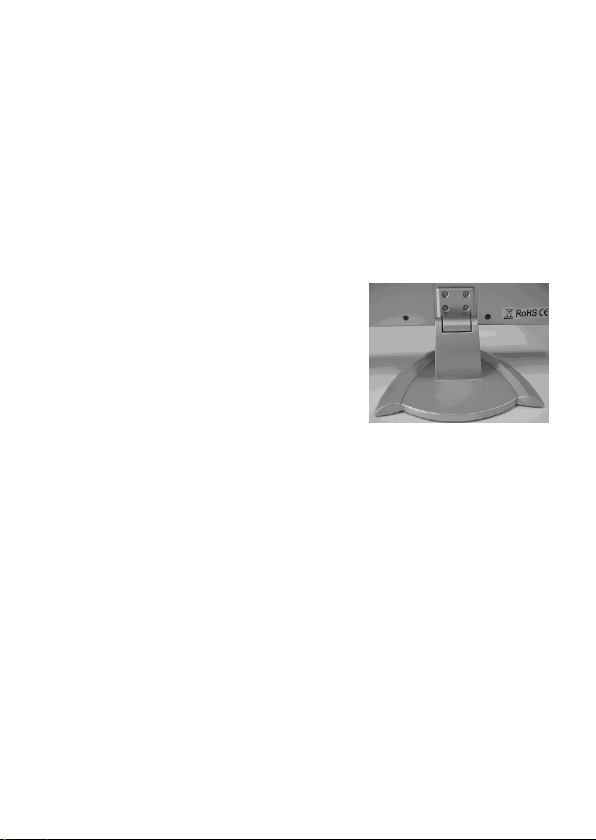

a)Befestigen des Standfußes

Falls bei Anlieferung noch nicht geschehen, so montieren Sie den Standfuß an den Monitor.

Taste „Time“

Sleepmodus einstellen

Taste „Input“

Taste dient der Auswahl der Video-Eingangsquelle (AV1, S-VIDEO, VGA).

Taste „AV1“

Video (Chinch)-Eingang aufrufen

Taste „AV2“

Ohne Funktion

Taste „EXIT“

Menü verlassen

b)Einlegen/Wechsel der Batterien der Fernbedienung

• Öffnen Sie das Batteriefach der Fernbedienung.

• Entnehmen Sie ggf. die verbrauchten Batterien.

• Setzen Sie zwei 1,5 V Micro-Batterien (AAA) polungsrichtig ein.

• Schließen Sie das Batteriefach wieder indem Sie den Batteriefachdeckel aufsetzen.

c)Anschluss und Inbetriebnahme des Monitors

• Schließen Sie den Niederspannungsstecker des mitgelieferten Netzteils an den „Anschluss für die Spannungsversorgung 12V/DC“ (10) an.

• Schließen Sie ggf. am „VIDEO-Eingang“ (13) z.B. eine Überwachungskamera an.

• Schließen Sie ggf. am „S-VIDEO Eingang“ (12) eine Video-Quelle an (z.B. Camcorder).

• Schließen Sie ggf. am „VGA-Eingang“ (11) eine VGA-Quelle an (z.B. VGA-Ausgang Ihrer Grafikkarte).

• Verbinden Sie ggf. eine Audio-Quelle mit den „AUDIO-Eingängen“ (14, 15).

• Stecken Sie die Eurostecker-Anschlußleitung in das Netztteil. Schließen Sie den Eurostecker an eine ordnungsgemäße Haushaltssteckdose 230 V/AC 50 Hz an.

• Betätigen Sie den Taster „ON/OFF“ (5) am Monitor bzw. die Taste „POWER“ an der Fernbedienung. Daraufhin beginnt die LED „POWER“ (9) zu leuchten.

☞

Es kann ein Ohrhörer am „Kopfhörer-Anschluß“ (17) angeschlossen werden. Dabei werden die Lautsprecher deaktiviert.

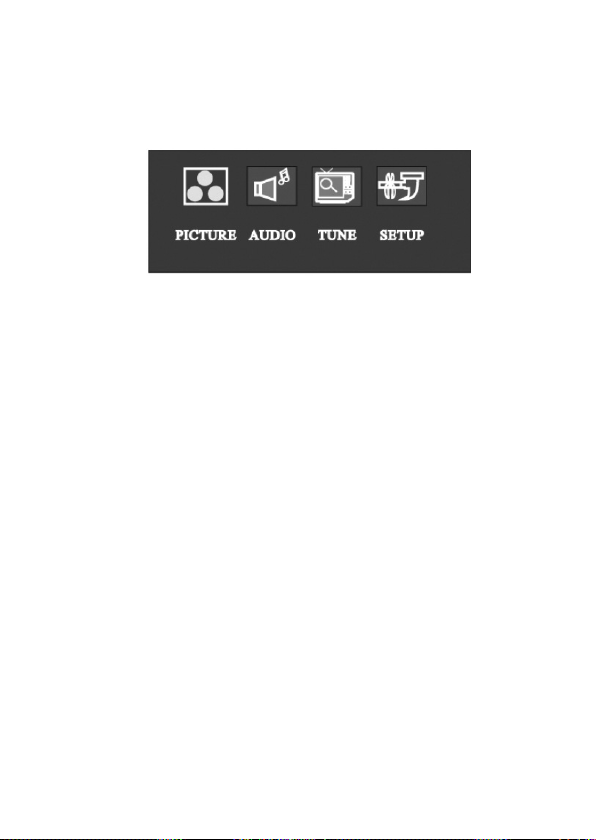

8. Menü-Grundfunktionen

• Drücken Sie die Taste „MENU“ (2) am Monitor bzw. die Taste „MENU“ auf der Fernbedienung um das Hauptmenü aufzurufen.

• Drücken Sie die Taste „CH+“ (7) bzw. „CH-“ (6) am Monitor oder auf der Fernbedienung um den Cursor auf das gewünschte Menü zu bewegen.

• Drücken Sie die Taste „VOL+“ (4) bzw. „VOL-“ (3) am Monitor oder auf der Fernbedienung um das gewünschte Menü aufzurufen bzw. Werte einzustellen.

• Drücken Sie die Taste „MENU“ (2) am Monitor oder die Taste „MENU“ bzw. „ESC“ auf der Fernbedienung um das Menü zu verlassen.

9. Hauptmenü

Sofern das Hauptmenü wie zuvor beschrieben aufgerufen wurde stehen 3 Menüs zur Auswahl: PICTURE, AUDIO, SETUP

☞

Das Menü „TUNE“ steht nicht zur Verfügung in dieser Version des Monitors.

a)Menü PICTURE

Folgende Einstellungen können im Menü PICTURE getätigt werden:

Brightness Helligkeit Contrast Kontrast Color tem. standard, warm, cool

b)Menü AUDIO

Folgende Einstellungen können im Menü AUDIO getätigt werden:

Bass Die Tieftöne können von –50 bis +50 geregelt werden Treble Die Höhenanhebung kann von –50 bis +50 geregelt werden Balance Die Balance der Lautsprecher kann von –50 bis +50 geregelt

werden.

c)Menü SETUP

Folgende Einstellungen können im Menü SETUP getätigt werden:

Language: Einstellung der OSD-Sprache Time: Wählen Sie dieses Menü an, so erscheinen weitere Optionen:

Clock (Uhrzeit-Einstellung), Timer OFF, Timer On, Sleep Time (OFF, 5, 10, 15, 30, 60, 90, 120 Min.).

Auto OFF: Automatisches Ausschalten aktivieren (ON) oder deaktivieren

(OFF).

Calendar: Kalenderfunktion Game: Spiele Reset: Wählen Sie diese Option, wenn die Werkseinstellungen wieder

hergestellt werden sollen. Dabei werden sämtlich bisherig getätigten Einstellungen zurückgesetzt.

10. Hauptmenü bei Video-Eingangs-Quelle

VGA

Sofern als Video-Eingangs-Quelle VGA gewählt wurde und die Taste „MENU“ (2) am Monitor oder die Taste auf der Fernbedienung betätigt wird, so erscheint folgende Anzeige auf dem Display:

AUTO ADJUST: Automatische Bildschirmanpassung H-Position: Horizontale Position V-Position: Vertikale Position H.Total: Bildeinstellung PHASE: PHASE

☞

Je nach Firmware-Version können die Namen der Menü-Optionen geringfügig abweichen.

11. Problembehebung

Kein Bild, kein Ton Das Netzteil ist nicht korrekt angeschlossen.

Der Monitor befindet sich in Standby (Taster „ON/OFF“ (5) am Monitor bzw. Taste „POWER“

auf der Fernbedienung betätigen).

Kein Signal Wurde die korrekte Video-Eingangs-Quelle Am Display erscheint ausgewählt? der Schriftzug Überprüfen Sie die Kabel- und Anschluß„No Input Signal“ verbindungen.

Kein Ton Der Lautsprecher ist deaktiviert, weil Ohrhöher am

„Kopfhörer-Anschluß“ (17) angeschlossen wurden. Die Stummschaltung wurde via der Taste aktiviert.

Dunkles Bild Helligkeit und Kontrast nachjustieren.

Die Umgebungstemperatur ist sehr gering. Doppeltes Bild Störeinflüsse aus dem nahen Umfeld. Keine Farbe Die Farb-Einstellung wurde reduziert, ggf. nachjus-

tieren. Unnormale Dieser Monitor unterstützt max. 60-70 Hz

Bildwiedergabe Überprüfen Sie die Einstellungen an Ihrem PC. (Video-Eingangs- Für eine optimale Darstellung via VGA wird die Quelle = VGA) Auflösung 1024x768 px empfohlen.

12. Wartung und Reinigung

Es sind, bis auf den beschriebenen Batteriewechsel der Fernbedienung, keine zu wartenden Teil an den Systemkomponenten enthalten. Öffnen Sie die Systemkomponenten daher niemals.

Trennen Sie vor jeder Reinigung das Netzteil vom Monitor ab.

Zur Reinigung des Monitors und der Fernbedienung genügt ein sauberes, trockenes und weiches Tuch. Reinigen Sie den Monitor und die Fernbedienung sehr vorsichtig, andernfalls sind Kratzspuren möglich. Verwenden Sie kein aggressiven Reinigungsmittel.

13. Entsorgung

a)Allgemein

Elektronische und elektrische Produkt dürfen nicht in den Hausmüll.

Entsorgen Sie die Produkte am Ende Ihrer Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

b)Batterien und Akkus

Als Endverbraucher sind Sie gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt.

Schadstoffhaltige Batterien, Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen. Die Bezeichnungen für das ausschlaggebende Schwermetall sind Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Verbrauchte Batterien, Akkus sowie Knopfzellen können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus/Knopfzellen verkauft werden!

Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz!

14. Technische Daten

a) Monitor

Spannungsversorgung: 12V/DC

Arbeitstemperaturbereich: 0°C bis +60°C Abmessungen: ca. 305 x 375 x 50 mm Gewicht: ca. 2565 Gramm inkl. Standfuß

b) Fernbedienung

Spannungsversorgung: 2 x 1,5V Micro-Batterien (Typ: AAA) Arbeitstemperaturbereich: 0°C bis +60°C Abmessungen: ca. 54 x 106 x 14 mm Gewicht: ca. 32 Gramm

c) Netzteil

Arbeitstemperaturbereich: 0°C bis +60°C INPUT: 100 – 240 V/AC 50/60 Hz



Table of Contents

1. Introduction ........................................................................................................21

2. Intended Use......................................................................................................22

3. Symbols..............................................................................................................22

4. Safety Information ..............................................................................................23

5. Battery Notes......................................................................................................25

6. Display and Control Elements............................................................................26

a) Screen ..........................................................................................................26

b) Remote Control ............................................................................................27

7. Assembly, Connection and Commissioning ......................................................28

a) Attaching the Standing Base ........................................................................28

b) Inserting/Changing the Remote Control Batteries ........................................28

c) Screen Connection and Commissioning........................................................28

8. Basic Functions Menu........................................................................................29

9. Main Menu..........................................................................................................30

a) PICTURE Menu ............................................................................................30

b) AUDIO Menu ................................................................................................30

c) SETUP Menu ................................................................................................31

10. Main Menu for Video Source VGA ..................................................................31

11. Troubleshooting................................................................................................32

12. Maintenance and Cleaning ..............................................................................32

13. Disposal............................................................................................................33

a) General Information......................................................................................33

b) Batteries and Rechargeable Batteries ..........................................................33

14. Technical Data ................................................................................................34

a) Screen ..........................................................................................................34

b) Remote Control ............................................................................................34

c) Mains Adapter................................................................................................34

1. Introduction

Dear Customer,

Thank you for purchasing this product.

This product complies with the applicable national and European requirements.

To maintain this status and to ensure safe operation, you as the user must observe these operating instructions!

In the case of any technical inquiries, contact or consult:

Germany: Tel. 0180/5 31 21 11,

Fax 0180/5 31 21 10 e-mail: For your enquiry, please use our form on the Internet at www.conrad.de under the category: Kontakt

Mon. - Fri. 8:00 a.m. to 6:00 p.m. Austria: www.conrad.at Switzerland: Tel. no.: 0848/80 12 88

Fax no.: 0848/80 12 89

e-mail: support@conrad.ch

Mon. to Fri. 8:00 a.m. to 12:00 p.m., 1:00 p.m. to 5:00 p.m.

2. Intended Use

This 38.1 cm screen has a video input (cinch), two audio inputs (= audio left, audio right; connection type: cinch), an S-VIDEO input and a VGA input.

The remote control that is included enables you to comfortably operate the screen.

The screen is powered using the provided mains adapter (12V/DC, 2500 mA). The remote control is powered by 2 x 1.5V micro batteries (type AAA).

The components included in the scope of delivery are suitable for operation in dry indoor rooms exclusively.

Use other than that described above will lead to damage of the product and may also involve additional risks such as short circuits, fire, electric shocks etc. The safety instructions must be adhered to! No part of the product should be modified or rebuilt. Always observe the safety instructions!

3. Symbols

Ꮨ

A lightning-bolt symbol in a triangle indicates a health hazard, e.g. danger of an electric shock.



The exclamation mark in a triangle indicates particular risks in handling, operating and control.

☞

The “Hand” symbol indicates special advice and operating information.

4. Safety Information



The guarantee will be void if damage is incurred resulting from non-compliance with these operating instructions! We do not assume any responsibility for consequential damage!

Ꮨ

We do not assume any liability for personal injury or damage to property caused by incorrect handling or non-observance of the safety instructions. In such cases the warranty/guarantee is voided.

• The system components must not be modified or converted, as not only the CE approval will become void, but also the warranty.

• The system components may not be exposed to extreme temperatures, direct sunlight, intense vibration, moisture or strong mechanical strain.

• After rapid temperature changes, the system components need some time to adjust to the new ambient temperature. Allow the components to adjust to the ambient temperature before using them.

• The system components are no toys and should be kept out of the reach of children!

• Please contact qualified personnel if you are unsure concerning the safety or the correct use of the product.

• Never let the packaging material lie around unattended. Plastic foil / bags etc. can become a dangerous toy for children; there is a risk of suffocation.

• If you have reason to assume that safe operation is no longer possible, disconnect the appliance immediately and secure it against inadvertent operation.

• It must be assumed that safe operation is no longer possible, if:

- the device shows visible damage

- the device no longer functions

- the device was stored under unfavourable conditions over a long

period of time or

- following considerable stress during transportation.

• In commercial institutions, the accident prevention regulations of the Employer’s Liability Insurance Association for Electrical Systems and Operating Materials are to be observed.

• All system components are only approved for operation in dry rooms.

• Make sure that no magnetic or electromagnetic fields or heat sources are in the vicinity of the product.

• Do not subject the product to heavy mechanical stress. The device can be damaged under load or when dropped from a low height.

• Consult a qualified person if you are unsure as to operation, safety or connection of the device.

• Live components may be exposed if covers are opened or parts are removed (unless these parts are intended to be removed without tools). Connection points may also be live. If the device needs to be opened for calibrating, servicing, repairing or replacing parts or assemblies, it must be disconnected from all sources of current first. Any necessary servicing or repair on the open device must be carried out by a specialist who is familiar with the risks involved and the relevant regulations.

• Capacitors in the device may still be charged even after it has been disconnected from all power sources.

• The euro plug of the power cable may never be plugged in or out with wet hands. The same applies to the mains unit itself of course.

• Never pull on the mains adapter connection cable. Always unplug it by pulling on the plug’s housing.

• When installing the device, make sure the connection cables are not squeezed, squashed or damaged by sharp objects.

• Disconnect the power supply if the product is not in use for an extended period of time.

• The screen’s mounting base may be attached stationarily. It is equipped with three mounting holes in the bottom. Make sure you do not damage any cables or power lines when drilling holes in the wall or fastening screws.

• All system components are only approved for operation in dry indoor rooms.

• Disconnect the product before cleaning.

• Never pour fluids on electrical devices.

• Maintenance, adjustments and repairs may only be carried out by a qualified specialist or a specialised repair shop.

• For any unanswered questions please contact our customer service or other specialists.

5. Battery Notes

• Batteries have no place in the hands of children.

• Check that the polarity is correct when inserting the batteries/rechargeable batteries (pay attention to plus/+ and minus/-).

• Do not leave batteries lying around. Pets or small children might swallow them. If swallowed, consult a doctor immediately.

• Leaking or damaged batteries/rechargeable batteries can cause chemical burns to skin when touched without the use of adequate protective gloves.

• Make sure that the batteries are neither short-circuited nor thrown into a fire. There is a danger of explosion!

• Do not recharge normal batteries. There is a danger of explosion! Only charge rechargeable batteries intended for this purpose; use a suitable battery charger.

• If not used for a longer period (e.g. in case of storage), remove the inserted batteries. If batteries are too old, they may leak and cause damage to the product, which leads to the cancellation of the warranty/guarantee.

• Read the “Disposal” chapter for instructions on environmentally sustainable disposal of batteries.

6. Display and Control Elements

a)Screen

☞

See front fold-out page for illustrations.

1) Display

2) Button “MENU”

Call up or leave the menu

3) “VOL-” button

Decreasing the volume

4) “VOL+” button

Increase the volume

5) “ON/OFF” button

The screen can be switched on or into standby with this button if it is properly connected to the power supply.

6) “CH -” button

Channel selection button; also serves as navigation button in the menu.

7) “CH+-” button

Channel selection button; also serves as navigation button in the menu.

☞

The screen’s mounting base may be attached stationarily. It is equipped with three mounting holes in the bottom. Make sure that cables or wires are not damaged when drilling or bolting in place.

8) “INPUT” button

Button for video source selection

9) “POWER” and “IR Receiver” LED

Lights up when the screen is switched on. Do not light during standby.

10) Connections for the power supply (12 V/DC)

11) VGA input

12) S VIDEO input

13) VIDEO input (Cinch)

14) AUDIO input (right)

15) AUDIO input (let)

16) PC Audio input

17) Earphone jack (3.5 mm jack

socket)

18) Antenna input (not present in version of the screen).

b)Remote Control

“POWER” button

The screen can be switched on or into standby with this button if it is properly connected to the power supply.

“MUTE” button

This button switches screen to mute. Press this button again or use the button “VOL-” or “VOL+” to unmute.

Button “DISPLAY”

Displays the video source and number of channels.

“AUTO” Button

Press this button while “VGA input” is selected as an input source to automatically centre the image and to set it to full size.

“CH+” or “CH-” buttons

These buttons are used for channel selection and for navigation inside a menu.

Buttons “0 to 9”

Numerical keys

“VGA” button

Select VGA input

“VOL-” and “VOL+” buttons

Increasing/reducing the volume

“MENU” button

Calling up the OSD menu

“Calendar” button

Calling up the calendar function

“Game“ button

Calling up games

“Audio” button

Selecting an audio profile: music, news, user, standard

“- -“ button

No function

“Recall” button

Press this button to return to the previous channel.

“Picture” button

Selecting a picture profile: vivid, gentle, user, standard

“TV” button

No function

“Time” button

Setting the sleep mode

“Input” button

Button selects the video source (AV1, S-VIDEO, VGA.

“AV1” button

Calling video (cinch) input

“AV2” button

No function

“EXIT” button

Quitting the menu

7. Assembly, Connection and Commissioning

☞

When setting up / installing the device, make sure the connection cables are not squeezed or damaged by sharp edges. The screen’s mounting base may be attached stationarily. It is equipped with three mounting holes in the bottom. Make sure you do not damage any cables or power lines when drilling holes in the wall or fastening screws. All system components are only approved for operation in dry indoor rooms.

a)Attaching the Standing Base

If not done at delivery, mount the standing base on the screen.

b)Inserting/Changing the Batteries of the Remote Control

• Open the battery compartment of the remote control.

• If necessary remove the used batteries.

• Insert two 1.5V micro-batteries (AAA) with correct polarity.

• Close the battery compartment by replacing the battery compartment lid.

c)Screen Connection and Commissioning

• Connect the low voltage plug of the included mains adapter to the “jack for 12V/DC voltage supply (10).

• If required, connect the “VIDEO Input” (13) to, e.g., a surveillance camera.

• If required, connect the “S-VIDEO Input” (12) to, e.g., a video source (e.g. camcorder).

• If required, connect the “VGA Input” (11) to a VGA source (e.g. VGA output of your graphics card).

• If required, connect an audio source to the “AUDIO inputs” (14, 15).

• Plug the euro plug connection line into the mains adapter. Connect the euro plug to a standard household mains socket (230 V/AC 50 Hz).

• Press the “ON/OFF” (5) button at the screen or the “POWER” button on the remote control. Now the “POWER” LED (9) lights up.

☞

You may connect the included earphones to the “earphone jack” (17) . This deactivates the loudspeakers.

8. Basic Functions Menu

• Press the “MENU” (2) button at the screen or the “MENU” button of the remote control to access the main menu.

• Press the “CH+” (7) or “CH-” (6) buttons at the screen or on the remote control to place the cursor on the desired menu.

• Press the “VOL+” (4) or “VOL-” (3) buttons at the screen or on the remote control to call the desired menu or to set values.

• Press the “MENU” (2) button at the screen or the “MENU” or “ESC” button of the remote control to leave the menu.

9. Main Menu

If the main menu was called as described above, 3 menus are available: PICTURE, AUDIO, SETUP

☞

The menu “TUNE” is not available in this version of the screen.

a)PICTURE Menu

The following settings can be made in the PICTURE menu:

Brightness Contrast Color tem. standard, warm, cool

b)AUDIO Menu

The following settings can be made in the AUDIO menu:

Bass Low sounds can be selected in a range from -50 to +50. Treble

Lifting of high sounds can be selected in a range from -50 to +50

Balance Speaker balance can be selected in a range from -50 to +50.

c)SETUP Menu

The following settings can be made in the SETUP menu:

Language: Setting the OSD language Time: When this menu is selected, additional options appear: Clock

(Setting the time), Timer OFF, Timer On, Sleep Time (OFF, 5, 10, 15, 30, 60, 90, 120 Min.).

Auto OFF: Automatic switch-off on (ON) or off (OFF). Calendar: Calendar function Game: Games Reset: Select this option to restore the factory settings. Then all previo-

usly made settings are reset.

10. Main Menu for Video Source VGA

If VGA was selected as a video source and the button “MENU” (2) at the screen or the button on the remote control is pressed, the following display appears:

AUTO ADJUST: Automatic screen adjustment H-Position: Horizontal position V-Position: Vertical position H.Total: Image Settings PHASE: PHASE

☞

Depending on firmware, the menu option names may differ slightly.

11. Troubleshooting

No picture, no sound The mains adapter is not connected correctly.

The screen is in standby (press the “ON/OFF” button (5) at the screen or the “POWER” button on the remote control).

No signal was the correct video source The display shows selected? the words Check the cables and “No Input Signal” connections.

No sound The speaker is switched off because earphones are

plugged in at the “earphone connection (17). The screen was muted by the button.

Dark picture Adjust brightness and contrast.

The ambience temperature is very low. Double picture Distorting influences are present in the proximity. No colour The colour-setting was reduced, re-adjust if required. Unusual This screen supports no more than 60-70 Hz

image display Check that the correct settings on your computer. (Video input For best display via VGA, the recommended source = VGA) resolution is 1024x768 px.

12. Maintenance and Cleaning

This product does not have any serviceable system components, except for replacing the remote control batteries. Never open the system components.

Always disconnect the mains adapter before cleaning the screen. A clean, dry and soft cloth is sufficient to clean the screen and remote control.

Clean the screen and remote control very carefully in order not to scratch them. Do not use any aggressive cleaning agents.

13. Disposal

a)General Information

Electric and electronic products do not belong to the household waste.

Please dispose the device when it is no longer in use, according to the current statutory requirements.

b)Batteries and Rechargeable Batteries

You as the end user are required by law (Battery Ordinance) to return all used batteries/rechargeable batteries. Disposing of them in the household waste is prohibited.

Batteries containing hazardous substances are labelled with the symbols shown to the left. These symbols also indicate that disposal of these batteries in the household waste is prohibited. The designations for the decisive heavy metals are: Cd = cadmium, Hg = mercury, Pb = lead. You can return used batteries/rechargeable batteries/coin cell batteries free of charge at the official collection points of your community, in our stores, or wherever batteries/rechargeable batteries/coin cell batteries are sold!

You thus fulfil the legal requirements and make your contribution to protecting the environment!

14. Technical Data

a) Screen

Voltage supply: 12V/DC

Operating temperature range: 0°C to +60°C Dimensions: approx. 305 x 375 x 50 mm Weight: approx. 2565 g incl. base

b) Remote Control

Voltage supply: 2 x 1.5V Micro batteries (type: AAA) Operating temperature range: 0°C to +60°C Dimensions: approx. 54 x 106 x 14 mm Weight: Approx. 32 gram

c) Mains Adapter

Operating temperature range: 0°C to +60°C INPUT: 100 – 240 V/AC 50/60 Hz



Table des matières

1. Introduction ........................................................................................................36

2. Utilisation conforme............................................................................................37

3. Explication des symboles ..................................................................................37

4. Consignes de sécurité........................................................................................38

5. Indications relatives aux batteries ......................................................................41

6. Éléments d’affichage et de commande ..............................................................42

a) Écran ............................................................................................................42

b) Télécommande..............................................................................................43

7. Montage, raccordement et mise en service ......................................................44

a) Fixation du pied ............................................................................................44

b) Insertion / remplacement des batteries de la télécommande........................44

c) Raccordement et mise en service de l’écran ................................................45

8. Fonctions de base du menu ..............................................................................45

9. Menu principal....................................................................................................46

a) Menu PICTURE ............................................................................................46

b) Menu AUDIO ................................................................................................47

c) Menu SETUP ................................................................................................47

10. Menu principal avec source d’entrée vidéo VGA ............................................48

11. Dépannage ......................................................................................................49

12. Maintenance et nettoyage................................................................................49

13. Élimination........................................................................................................50

a) Généralités ....................................................................................................50

b) Piles et batteries............................................................................................50

14. Caractéristiques techniques ............................................................................51

a) Écran ............................................................................................................51

b) Télécommande..............................................................................................51

c) Bloc secteur ..................................................................................................51

1. Introduction

Chère cliente, cher client,

Nous vous remercions de l’achat du présent produit.

Le produit est conforme aux exigences des directives européennes et nationales en vigueur.

Afin de maintenir l’appareil en bon état et d’en assurer l’exploitation sans risques, l’utilisateur doit absolument tenir compte de ce mode d’emploi !

Pour toute question technique, veuillez-vous adresser à l’un des numéros suivants :

Allemagne : Tél. 0180/5 31 21 11,

Fax 0180/5 31 21 10 E-mail : Veuillez utiliser pour votre demande notre formulaire sur Internet www.conrad.de, dans la rubrique : Contact

Du lundi au vendredi, de 8h00 à 18h00 Autriche : www.conrad.at Suisse : Tél. : 0848/80 12 88

Fax : 0848/80 12 89

E-mail : support@conrad.ch

Du lundi au vendredi de 8h00 à 12h00 et de 13h00 à 17h00

2. Utilisation conforme

Cet écran 38,1 cm dispose d’une entrée vidéo (Cinch), de deux entrées audio (= audio gauche et droite ; raccords de type Cinch), d’une entrée S-VIDEO et d’une entrée VGA.

La télécommande fournie garantit une utilisation confortable de l’écran.

L’alimentation électrique de l’écran s’effectue via le bloc secteur fourni (12 V/CC, 2 500 mA). L’alimentation électrique de la télécommande s’effectue à l’aide de 2 batteries micro 1,5 V (type : AAA).

Tous les composants compris dans le contenu de la livraison sont conçus uniquement pour un fonctionnement en intérieur dans des locaux secs.

Toute utilisation autre que celle décrite précédemment peut provoquer la détérioration du produit ; de plus, elle entraîne un risque de court-circuit, d’incendie, de décharge électrique, etc. Observez impérativement les consignes de sécurité. Il est interdit de modifier ou transformer l’ensemble du produit. Respectez impérativement les consignes de sécurité !

3. Explication des symboles

Ꮨ

Le symbole de l’éclair dans un triangle est utilisé afin de signaler un danger pour votre santé, par ex. par électrocution.



Ce symbole du point d’exclamation dans le triangle signale des dangers particuliers lors du maniement, du fonctionnement et de la commande de l’appareil.

☞

Le symbole de la « main » précède des conseils et consignes d’utilisation particuliers.

4. Consignes de sécurité



Tout dommage résultant d’un non-respect du présent mode d’emploi entraîne l’annulation de la garantie ! Nous déclinons toute responsabilité en cas d’éventuels dommages consécutifs !

Ꮨ

De même, le constructeur n’assume aucune responsabilité pour les dommages matériels ou corporels résultant d’une utilisation de l’appareil non conforme aux spécifications ou du non-respect des présentes instructions. De tels cas entraînent l’annulation de la garantie.

• Les composants du système ne doivent pas être modifiés ni transformés sous peine d’une annulation de l’homologation (CE), mais également de la garantie.

• Les composants du système ne doivent pas être exposés à des températures extrêmes, au rayonnement solaire direct, à des vibrations intenses, à l’humidité, ou à de fortes sollicitations mécaniques.

• Suite à un changement brutal de température, les composants du système ont besoin d’un certain temps pour s’adapter à la température ambiante. Patientez jusqu’à ce que les composants du système se soient adaptés à la température ambiante avant de pouvoir les utiliser.

• Les composants du système fournis ne sont pas des jouets destinés aux enfants et doivent être conservés hors de leur portée !

• En cas de doute sur l’utilisation correcte ou sur la sécurité de ce produit, le mieux est de s’adresser à un technicien spécialisé.

• Ne laissez jamais traîner les matériels d’emballage. Les films plastique/sachets etc. pourraient devenir des jouets dangereux pour les enfants, il existe un risque d’étouffement.

• Lorsqu’un fonctionnement sans risque de l’appareil n’est plus assuré, mettez l’appareil hors service et assurez-vous qu’il ne pourra pas être remis involontairement sous tension.

• Un fonctionnement sans risques n’est plus assuré lorsque :

- l’appareil présente des dommages visibles,

- l’appareil ne fonctionne plus et

- a été stocké pendant une période prolongée dans des conditions défavorables ou

- après un transport dans des conditions défavorables.

• Dans des équipements professionnels, les consignes de prévention des dangers de l’union des associations professionnelles pour les installations et moyens d’exploitation électriques doivent être respectées.

• Tous les composants du système sont conçus uniquement pour une utilisation en intérieur dans des locaux secs.

• Assurez-vous qu’il n’y a pas de sources magnétiques ou électromagnétiques ni de sources de chaleur à proximité du produit.

• Evitez d’exposer le produit à de fortes sollicitations mécaniques. Une chute de faible hauteur et une pression peuvent détruire l’appareil.

• Adressez-vous à un technicien spécialisé si vous avez des doutes concernant le mode de fonctionnement, la sécurité ou le raccordement de l’appareil.

• L’ouverture de caches ou le démontage de pièces risquent de mettre à nu des pièces sous tension, sauf lorsqu’il est possible d’effectuer ces procédures manuellement. Il se peut aussi que des points de raccordement soient sous tension. Avant toute intervention de réglage, de maintenance, d’entretien ou avant tout remplacement de pièces ou de modules, il faut débrancher l’appareil de toutes les sources de tension si celui-ci doit être ouvert. Lorsque des opérations de maintenance ou de réparation sur l’appareil ouvert et sous tension s’avèrent inévitables, celles-ci doivent uniquement être effectuées par un spécialiste connaissant parfaitement les risques potentiels encourus et les prescriptions spécifiques en vigueur.

• Les condensateurs de l’appareil peuvent être encore chargés, même lorsque l’appareil a été débranché de toutes les sources de tension.

• Ne jamais brancher ou débrancher la fiche Euro du bloc secteur avec les mains mouillées. Ceci vaut naturellement également pour le bloc secteur en soi.

• Pour débrancher la fiche bloc secteur de la prise, ne tirez jamais sur le câble de raccordement mais débranchez toujours la fiche en maintenant le boîtier.

• Lors de l’installation et du montage, veillez à ce que les câbles ne soient pas écrasés ou endommagés par des arêtes vives.

• En cas de non utilisation prolongée, débranchez toujours le produit de l’alimentation électrique.

• Le pied de montage de l’écran peut être monté de manière stationnaire. Trois trous de montage sur la face inférieure sont prévus à cet effet. Veillez à ne pas endommager les câbles ni les conduites en perçant les trous dans le mur ou en serrant les vis.

• Tous les composants du système fournis sont conçus uniquement pour une utilisation en intérieur dans les locaux secs.

• Avant le nettoyage, débranchez le produit de l’alimentation électrique.

• Ne versez jamais des liquides sur les appareils électriques.

• Les travaux de maintenance, d’adaptation et de réparation doivent être effectués exclusivement par un technicien qualifié ou par un atelier spécialisé.

• Si vous avez encore des questions auxquelles ces instructions d’utilisation n’ont pas répondu, nous vous prions de vous adresser à notre service technique ou à d’autres personnes qualifiées.

5. Indications relatives aux batteries

• Tenez les piles hors de la portée des enfants.

• Respecter la polarité lors de la mise en place des piles et batteries (respecter plus/+ et moins/-).

• Ne laissez pas les batteries à la portée de tous, les enfants ou des animaux domestiques pourraient les avaler. En tel cas, consultez immédiatement un médecin.

• En cas de contact avec la peau, des piles qui fuient ou qui sont endommagées peuvent causer des brûlures à l’acide. Veuillez donc utiliser des gants de protection appropriés.

• Veillez à ne pas court-circuiter ni démonter les batteries ni à les jeter dans le feu. Il y a risque d’explosion !

• Les piles normales ne sont pas rechargeables. Il y a risque d’explosion ! Ne rechargez que les batteries rechargeables prévues à cet effet et n’utilisez que des chargeurs appropriés.

• En cas de non utilisation prolongée (en cas de stockage par ex.), retirez les batteries insérées. Les batteries risqueraient sinon de fuir si elles sont trop vieilles, endommageant ainsi le produit et annulant la garantie !

• Veuillez lire le chapitre « Élimination » pour une élimination des batteries respectueuse des impératifs environnementaux.

6. Éléments d’affichage et de commande

a)Écran

☞

Vous trouverez les illustrations sur le volet rabattable avant.

1) Zone d’affichage

2) Touche « MENU »

Ouvrir ou quitter le menu

3) Touche « VOL- »

Réduire le volume

4) Touche « VOL+ »

Augmenter le volume

5) Touche « ON/OFF »

Cette touche permet d’allumer ou de le mettre l’écran en veille à condition que la tension de service requise soit disponible (fonctionnement identique à celui de la touche « POWER » sur la télécommande).

6) Touche « CH- »

Touche de sélection du canal ; elle permet également de naviguer dans le menu.

7) Touche « CH+ »

Touche de sélection du canal ; elle permet également de naviguer dans le menu.

☞

Le pied de montage de l’écran peut être monté de manière stationnaire. Trois trous de montage sur la face inférieure sont prévus à cet effet. Veillez à ne pas endommager les câbles ni les conduites en perçant les trous dans le mur ou en serrant les vis.

8) Touche « INPUT »

Touche de sélection de la source d’entrée vidéo.

9) DEL « POWER » et « Récepteur IR »

S’allume dès que l’écran est allumé. N’est pas allumée en veille.

10) Raccordement de l’alimentation électrique 12 V/CC

11) Entrée VGA

12) Entrée S-VIDEO

13) Entrée VIDEO (Cinch)

14) Entrée AUDIO (droite)

15) Entrée AUDIO (gauche)

16) Entrée audio PC

17) Raccord du casque d’écoute

(prise jack 3,5 mm)

18) Entrée antenne (n’est pas disponible avec cette version de l’écran)

b)Télécommande

Touche « POWER »

Cette touche permet d’allumer ou de le mettre l’écran en veille à condition que la tension de service requise soit disponible.

Touche « MUTE »

Cette touche permet d’activer la fonction Muet de l’écran. Une nouvelle pression sur cette touche ou sur la touche « VOL- » ou « VOL+ » permet de désactiver la fonction Muet.

Touche « DISPLAY »

Affichage de la source d’entrée vidéo VGA et du nombre de canaux.

Touche « AUTO »

Appuyez sur cette touche après avoir sélectionné « Entrée VGA » comme source d’entrée pour calibrer et centrer automatiquement l’image à sa taille maximale.

Touche « CH+ » ou « CH- »

Ces touches permettent de sélectionner le canal et de naviguer dans le menu.

Touches « 0 à 9 »

Touches numériques.

Touche « VGA »

Sélectionner l’entrée VGA

Touches « Vol- » et « Vol+ »

Augmenter et baisser le volume

Touche « MENU »

Ouvrir le menu OSD

Touche « Calendar »

Appeler la fonction calendrier

Touche « Game »

Appeler les jeux

Touche « Audio »

Sélectionner le profil audio : music, news, user, standard

Touche « - - »

Sans fonction

Touche « Recall »

Appuyez sur cette touche pour retourner au canal précédent.

Touche « Picture »

Sélectionner le profil d’image : vivid, gentle, user, standard

Touche « TV »

Sans fonction

Touche « Time »

Régler le mode de veille

Touche « Input »

Cette touche permet de sélectionner la source d’entrée vidéo (AV1, S-VIDEO, VGA).

Touche « AV1 »

Appeler l’entrée vidéo (Cinch)

Touche « AV2 »

Sans fonction

Touche « EXIT »

Quitter le menu

7. Montage, raccordement et mise en service

☞

Lors de l’installation et du montage, veillez à ce que les câbles ne soient pas écrasés ou endommagés par des arêtes vives. Le pied de montage de l’écran peut être monté de manière stationnaire. Trois trous de montage sur la face inférieure sont prévus à cet effet. Veillez à ne pas endommager les câbles ni les conduites en perçant les trous dans le mur ou en serrant les vis. Tous les composants du système fournis sont conçus uniquement pour une utilisation en intérieur dans les locaux secs.

a)Fixation du pied

Si le pied n’a pas été monté lors de la réception de la livraison, montez-le maintenant.

b)Insertion / remplacement des batteries de la télécommande

• Ouvrir le compartiment à piles de la télécommande.

• Enlever les piles usagées.

• Insérer deux piles 1,5 V (AAA) en respectant la polarité.

• Refermer le compartiment à piles en remettant le couvercle de celui-ci.

c)Raccordement et mise en service de l’écran

• Branchez la fiche basse tension du bloc secteur fourni sur le « raccord pour l’alimentation électrique 12V/CC » (10).

• Le cas échéant, branchez par ex. une caméra de surveillance sur « l’entrée VIDEO » (13).

• Le cas échéant, branchez par ex. une source vidéo sur « l’entrée S-VIDEO » (12) (par ex. un caméscope).

• Le cas échéant, branchez par ex. une source VGA sur « l’entrée VGA » (11) (par ex. la sortie VGA de votre carte graphique).

• Le cas échéant, raccordez une source audio aux « entrées AUDIO » (14, 15).

•I

nsérez du câble de raccordement avec la fiche Euro dans le bloc secteur. Branchez

la fiche Euro sur une prise électrique domestique appropriée 230 V/CA, 50 Hz.

•

Appuyez sur le bouton « ON/OFF » (5) sur l’écran ou sur la touche « POWER » sur la télécommande. La DEL « POWER » (9) devrait ensuite s’allumer.

☞

Un casque d’écoute peut être branché sur la « prise du casque d’écoute » (17). Les haut-parleurs sont alors désactivés.

8. Fonctions de base du menu

• Pour ouvrir le menu principal, appuyez sur la touche « MENU » (2) de l’écran ou sur la touche « MENU » de la télécommande.

• Appuyez sur la touche « CH+ » (7) ou « CH- » (6) de l’écran ou de la télécommande pour déplacer le curseur sur le menu souhaité.

• Appuyez sur la touche « VOL+ » (4) ou « VOL- » (3) de l’écran ou de la télécommande pour ouvrir le menu souhaité ou régler les valeurs.

• Pour quitter le menu, appuyez sur la touche « MENU » (2) de l’écran ou sur la touche « MENU » ou « ESC » de la télécommande.

9. Menu principal

Dans la mesure où le menu principal a été ouvert de la manière décrite plus haut, vous avez le choix entre 3 menus : PICTURE, AUDIO, SETUP

☞

Le menu « TUNE » n’est pas disponible avec cette version de l’écran.

a)Menu PICTURE

Les réglages suivants peuvent être effectués dans le menu PICTURE :

Brightness Luminosité Contrast Contraste Color tem. standard, warm, cool

b)Menu AUDIO

Les réglages suivants peuvent être effectués dans le menu AUDIO :

Bass Les graves peuvent être réglés de -50 à +50 Treble Les aigus peuvent être réglés de -50 à +50 Balance La balance des haut-parleurs peut être réglée de -50 à +50.

c)Menu SETUP

Les réglages suivants peuvent être effectués dans le menu SETUP :

Language: Réglage de la langue OSD Time : Si vous sélectionnez ce menu, des options supplémentaires

s’affichent : Clock (réglage de l’heure), Timer OFF, Timer On,

Sleep Time (OFF, 5, 10, 15, 30, 60, 90, 120 min). Auto OFF : activer (ON) ou désactiver (OFF) l’arrêt automatique. Calendar : fonction de calendrier Game : jeux Reset : sélectionnez cette option pour restaurer les réglages d’usine.

Ceci réinitialise l’intégralité des réglages enregistrés.

10. Menu principal avec source d’entrée vidéo VGA

Si vous avez sélectionné VGA comme source d’entrée vidéo et que vous appuyez sur la touche « MENU » (2) sur l’écran ou sur la touche sur la télécommande, le messager suivant s’affiche sur l’écran :

AUTO ADJUST : ajustage automatique de l’écran H-Position : position horizontale V-Position: position verticale H.Total : réglage de l’image PHASE : PHASE

☞

Le nom des options du menu peut varier d’une version du micrologiciel à l’autre.

11. Dépannage

Pas d’image, pas de son Le bloc secteur n’est pas correctement branché.

L’écran est en veille (actionner la touche « ON/OFF » (5) sur l’écran ou la touche « POWER » sur la télécommande).

Aucun signal Avez-vous sélectionné la bonne source Le message suivant s’affiche

d’entrée vidéo ? sur l’écran Contrôlez les raccords « No Input Signal ».

Pas de son Le haut-parleur est désactivé car un casque d’écoute

a été branché sur le « raccord du casque d’écoute »

(17).

La fonction Muet a été activée via la touche . Image sombre Ajuster la luminosité et le contraste.

La température ambiante est trop basse. Image dédoublée Influences perturbatrices à proximité. Absence de couleur Le réglage de la couleur a été réduit, l’ajuster le cas

échéant. Restitution d’image Cet écran prend en charge 60-70 Hz max.

anormale Contrôlez les réglages sur votre PC. (source d’entrée Nous recommandons une résolution 1024x768 vidéo = VGA) pixels pour un affichage optimal.

12. Maintenance et nettoyage

Exception faite de l’indispensable remplacement des batteries de la télécommande, les composants du système ne nécessitent aucun entretien. N’ouvrez donc jamais les composants du système.

Avant tout nettoyage, débranchez le bloc secteur de l’écran.

Se servir d’un chiffon propre, sec et doux pour le nettoyage de l’écran et de la télécommande. Nettoyez très prudemment l’écran et la télécommande, vous risqueriez sinon de les rayer. Ne jamais utiliser de détergents agressifs.

13. Élimination

a)Généralités

Les appareils électriques et électroniques ne doivent pas être éliminés avec les ordures ménagères.

Il convient de procéder à l’élimination des produits au terme de leur durée de vie conformément aux prescriptions légales en vigueur.

b)Piles et batteries

Le consommateur final est légalement tenu (ordonnance relative à l’élimination des piles usagées) de rapporter toutes les piles et batteries, il est interdit de les jeter dans les ordures ménagères.

Les piles et batteries contenant des substances nocives sont marquées par les symboles ci-contre qui signalent l’interdiction de les éliminer avec les ordures ménagères. Les désignations pour le métal lourd prépondérant sont Cd = cadmium, Hg = mercure, Pb = plomb. Vous pouvez ramener gratuitement vos piles, batteries et piles boutons usagées dans les points de collecte de votre commune, dans nos succursales ou partout où l’on vend des piles, batteries ou piles boutons !

Vous respectez ainsi les ordonnances légales et contribuez à la protection de l’environnement !

14. Caractéristiques techniques

a) Écran

Alimentation électrique : 12 V/CC

Plage de température de service : 0 à +60 °C Dimensions : env. 305 x 375 x 50 mm Poids : env. 2 565 grammes, pied inclus

b) Télécommande

Alimentation électrique : 2 piles Micro 1,5 V (type : AAA) Plage de température de service : 0 à +60 °C Dimensions : env. 54 x 106 x 14 mm Poids : env. 32 grammes

c) Bloc secteur

Plage de température de service : 0 à +60 °C INPUT : 100 – 240 V/CA 50/60 Hz



Inhoudsopgave

1. Inleiding..............................................................................................................53

2. Voorgeschreven gebruik ....................................................................................54

3. Verklaring van symbolen....................................................................................54

4. Veiligheidsvoorschriften ....................................................................................55

5. Instructies voor batterijen ..................................................................................57

6. Weergave- en bedieningselementen..................................................................58

a) Monitor ..........................................................................................................58

b) Afstandsbediening ........................................................................................59

7. Montage, aansluiting en ingebruikneming..........................................................60

a) Bevestigen van de standvoet ........................................................................60

b) Plaatsen/vervangen van de batterijen van de afstandsbediening ................60

c) Aansluiten en inbedrijfstellen van de monitor ................................................61

8. Menubasisfuncties..............................................................................................61

9. Hoofdmenu ........................................................................................................62

a) Menu PICTURE ............................................................................................62

b) Menu AUDIO ................................................................................................63

c) Menu SETUP ................................................................................................63

10. Hoofdmenu bij VGA-video-ingangsbron ..........................................................64

11. Verhelpen van storingen ..................................................................................65

12. Onderhoud en reiniging....................................................................................65

13. Afvalverwijdering ..............................................................................................66

a) Algemeen ......................................................................................................66

b) Batterijen en accu´s ......................................................................................66

14. Technische gegevens ......................................................................................67

a) Monitor ..........................................................................................................67

b) Afstandsbediening ........................................................................................67

c) Netadapter ....................................................................................................67

1. Inleiding

Geachte klant,

Hartelijk dank voor de aanschaf van dit product.

Het product voldoet aan de nationale en Europese wettelijke voorschriften.

Volg de instructies van de gebruiksaanwijzing op om de toestand van het apparaat te handhaven en een ongevaarlijke werking te garanderen!

Bij technische vragen kunt u contact opnemen met:

Duitsland: Tel. 0180/5 31 21 11,

Fax 0180/5 31 21 10 E-mail: Gebruik voor al uw vragen het formulier op onze website www.conrad.de onder de rubriek: Contact

Ma. - vr. 8.00 tot 18.00 uur Oostenrijk: www.conrad.at Zwitserland: Telnr.: 0848/80 12 88

Fax-nr.: 0848/80 12 89

e-mail: support@conrad.ch

Ma - vr 8:00 tot 12.00 uur, 13.00 tot 17:00 uur

2. Voorgeschreven gebruik

Deze 38,1 monitor beschikt over een video-ingang (cinch), twee audio-ingangen (= audio links, audio rechts, aansluittype cinch), een S-VIDEO-ingang en een VGAingang.

De meegeleverde afstandsbediening laat toe de monitor comfortabel en gemakkelijk te bedienen.

De stroomtoevoer van de monitor gebeurt via de meegeleverde netadapter (12V/DC, 2500 mA). De voeding van de afstandsbediening gebeurt via 2 x 1,5V micro-batterijen (type: AAA).

Alle onderdelen die in de levering zijn inbegrepen zijn uitsluitend geschikt voor gebruik in een droge ruimte binnenshuis.

Een andere toepassing dan hierboven beschreven, kan leiden tot beschadiging van het product. Daarnaast bestaat het risico van bijv. kortsluiting, brand of elektrische schokken enz. De veiligheidsvoorschriften dienen absoluut in acht te worden genomen! Het complete product mag niet worden gewijzigd of omgebouwd. De veiligheidsvoorschriften dienen absoluut in acht te worden genomen!

3. Verklaring van symbolen

Ꮨ

Het symbool met de bliksemschicht in een driehoek geeft aan wanneer er gevaar bestaat voor uw gezondheid, bijv. door een elektrische schok.



Een uitroepteken in een driehoek wijst op speciale gevaren bij gebruik, inbedrijfstelling of bediening.

☞

Het hand-symbool staat voor speciale tips en bedieningsinstructies.

4. Veiligheidsvoorschriften



Bij schade veroorzaakt door het niet opvolgen van de gebruiksaanwijzing, vervalt het recht op garantie! Voor vervolgschade die hieruit ontstaat, zijn wij niet aansprakelijk!

Ꮨ

Voor materiële schade of persoonlijk letsel veroorzaakt door ondeskundig gebruik of het niet opvolgen van de veiligheidsvoorschriften, zijn wij niet verantwoordelijk. In zulke gevallen vervalt de garantie.

• De systeemonderdelen mogen niet worden veranderd of omgebouwd, anders vervalt niet alleen de garantie/vrijwaring maar ook de goedkeuring (CE).

• De systeemonderdelen mogen niet worden blootgesteld aan extreme temperaturen, direct zonlicht, vocht, sterke trillingen of sterke mechanische belasting.

•

Na een snelle temperatuurwisseling hebben de systeemonderdelen een tijdje nodig om zich aan te passen aan de nieuwe omgevingstemperatuur. Wacht totdat de systeemonderdelen zich aan de omgevingstemperatuur hebben aangepast voordat u de camera gebruikt.

• De in de leveringsomvang inbegrepen onderdelen zijn geen speelgoed en dient buiten het bereik van kinderen te worden bewaard!

• Raadpleeg een erkend vakman wanneer u twijfelt over het gebruik of de veiligheid van het product.

• Laat het verpakkingsmateriaal niet achteloos liggen. Plasticfolie, plastic zakken, enz. kunnen voor kinderen gevaarlijk speelgoed zijn. Er bestaat verstikkingsgevaar!

• Wanneer men aanneemt dat een veilig gebruik niet meer mogelijk is, dan mag het apparaat niet meer worden gebruikt en moet het worden beveiligd tegen onbedoeld gebruik.

•

U mag ervan uitgaan dat een veilig gebruik niet meer mogelijk is indien:

- het apparaat zichtbaar is beschadigd,

- het apparaat niet meer werkt en

het apparaat langdurig onder ongunstige omstandigheden is opgeslagen

- het apparaat tijdens transport te zwaar is belast.

• In commerciële omgevingen dienen de Arbo-voorschriften ter voorkoming van ongevallen met betrekking tot elektrische installaties en bedrijfsmiddelen in acht te worden genomen.

• De systeemonderdelen zijn uitsluitend geschikt voor gebruik in droge omgevingen.

• Gebruik het product niet in de directe nabijheid van magnetische of elektromagnetische of warmtebronnen.

• Stel het product niet bloot aan hoge mechanische belastingen. Druk- en trekkrachten, evenals een val van slechts geringe hoogte kan leiden tot defecten.

• Raadpleeg een vakman wanneer u twijfelt over de werkwijze, de veiligheid of aansluiting van het apparaat.

• Bij het openen van afdekkingen of het verwijderen van onderdelen, ook wanneer dit handmatig mogelijk is, kunnen spanningvoerende onderdelen worden blootgelegd. Ook aansluitpunten kunnen spanningvoerend zijn. Indien opening van het apparaat noodzakelijk is voor uitbalancering, onderhoud, reparatie of vervanging van onderdelen of elementen moet het apparaat worden losgekoppeld van alle spanningsbronnen. Onderhoud of reparaties aan een geopend apparaat onder spanning mogen uitsluitend plaatsvinden door een erkend elektrotechnicus, die op de hoogte is van de hieraan verbonden risico´s en de van toepassing zijnde voorschriften.

• Condensatoren in het apparaat kunnen nog geladen zijn, zelfs als het apparaat van alle spanningsbronnen is losgekoppeld.

• De eurostekker van de netadapter mag u nooit met natte handen in het stopcontact steken of verwijderen. De netadapter zelf uiteraard ook niet.

•

Trek nooit aan het snoer om de netadapter uit de contactdoos te verwijderen. Houd de adapter altijd aan de behuizing van de stekker vast.

• Zorg er bij het plaatsen/monteren voor dat de aansluitkabels niet worden afgekneld of door scherpe randen worden beschadigd.

• Wanneer u het product langere tijd niet gebruikt, verwijdert u de stekker uit de wandcontactdoos.

• De montagevoet van de monitor kan stationair worden gemonteerd; daartoe zijn er drie montage-openingen aan de onderkant voorzien. Wees bij het boren van gaten in de muur of bij het vastschroeven voorzichtig om geen kabels of leidingen te beschadigen.

• De meegeleverde systeemonderdelen zijn uitsluitend geschikt voor gebruik in droge omgevingen.

• Koppel het product los van het stroomnet als u het wilt reinigen.

• Zorg dat elektrische apparatuur niet in contact komt met vloeistof.

• Onderhouds-, instellings- of reparatiewerkzaamheden mogen uitsluitend door een erkend technicus/elektrotechnisch bedrijf worden uitgevoerd.

• Raadpleeg onze technische helpdesk of andere vakmensen wanneer u vragen heeft die niet in deze gebruiksaanwijzing worden opgehelderd.

5. Instructies voor batterijen

• Batterijen buiten bereik van kinderen houden.

• Let bij het plaatsen van de batterijen/accu’s op de juiste poolrichting (kijk goed naar plus/+ en min/-).

• U mag batterijen niet zomaar laten rondslingeren wegens het gevaar dat kinderen of huisdieren ze inslikken. Raadpleeg bij inslikken onmiddellijk een arts.

• Lekkende of beschadigde batterijen kunnen bij huidcontact bijtende wonden veroorzaken; draag in dit geval beschermende handschoenen.

• Let erop dat de batterijen niet worden kortgesloten, gedemonteerd of in vuur geworpen. Er bestaat explosiegevaar!

• Gewone batterijen mogen niet worden opgeladen. Er bestaat explosiegevaar! U mag uitsluitend oplaadbare accu´s opladen. Gebruik een geschikte oplader.

• Als u het product langere tijd niet gebruikt (bijv. als u het opbergt), moet u de geplaatste batterijen verwijderen. Als batterijen te oud worden ka, het gebeuren dat ze gaan lekken, wat leidt tot schade aan het product, en tot verlies van de garantie/aansprakelijkheid!

• Zie het hoofdstuk “Afvalverwijdering” voor een milieuvriendelijke afvoer van de batterijen.

6. Weergave- en bedieningselementen

a)Monitor

☞

De afbeeldingen vindt u op de voorste uitklappagina.

1) Display

2) Toets “MENU”

Menu oproepen of verlaten

3) Toets “VOL-”

Volume verlagen

4) Toets “VOL+”

Volume verhogen

5) Toets “ON/OFF”

Aan de hand van deze toets kan de monitor worden ingeschakeld of in de standby-stand worden geschakeld op voorwaarde dat de bedrijfsspanning correct is verbonden (dezelfde functie als de toets “POWER” op de afstandsbediening).

(6) “CH” - toets.

Toets voor kanaalkeuze, dient te zelfdertijd als navigatietoets binnen het menu.

(7) “CH+” - toets.

Toets voor kanaalkeuze, dient te zelfdertijd als navigatietoets binnen het menu.

☞

De montagevoet van de monitor kan stationair worden gemonteerd; daartoe zijn er drie montage-openingen aan de onderkant voorzien. Let er bij het boren van gaten in de muur of bij het vastschroeven op, dat u geen kabels of leidingen beschadigt.

8) Toets “INPUT”

Toets voor de keuze van de video-ingangsbron.

9) LED „POWER“ en „IR-ontvanger“

Licht op van zodra de monitor wordt ingeschakeld. Licht niet op tijdens de standby.

10) Aansluiting voor voedingsspanning 12 V/DC

11) VGA-ingang

12) S VIDEO-ingang

13) VIDEO-ingang (cinch)

14) AUDIO-ingang (rechts)

15) AUDIO-ingang (links)

16) PC-audio-ingang

17)

Koptelefoonaansluiting (3,5 mm

cinch-aansluiting)

18) Antenneingang (ist bij deze versie van de monitor niet beschikbaar)

b)Afstandsbediening

Toets “POWER”

Aan de hand van deze toets kan de monitor worden ingeschakeld of in de standby-stand worden geschakeld op voorwaarde dat de bedrijfsspanning correct is verbonden.

Toets “MUTE”

Aan de hand van deze toets kan het geluid van de monitor worden uitgeschakeld. Druk opnieuw op deze toets of de toets “VOL- of “VOL+” om het volume opnieuw in te schakelen.

Toets “DISPLAY”

Weergave van de video-ingangsbron en het kanaalnummer.

Toets “AUTO”

Druk op deze toets terwijl “VGA-ingang” als ingangsbron is geselecteerd om het beeld automatisch te centreren en op volledig scherm af te stellen.

Toets “CH+” of „CH-“

Deze toetsen dienen voor de kanaalkeuze en als navigatietoetsen binnen het menu.

Toetsen “0 tot 9”

Numerieke toetsen.

Toets “VGA”

VGA-ingang kiezen

Toets „Vol-“ en „Vol+“

Volume verhogen of verlagen

Toets “MENU”

OSD-menu oproepen

Toets “Calendar”

Kalenderfunctie oproepen

Toets „Game“

Spelletjes oproepen

Toets „Audio“

Audioprofiel selecteren: music, news, user, standard

Toets “-”

Geen functie

Toets „Recall“

Deze toets indrukken om naar het vorige kanaal terug te keren.

Toets “Picture”

Picture-profiel selecteren: vivid, gentle, user, standard

Toets “TV”

Geen functie

Toets “Time”

Sleepmodus instellen

Toets „Input“

Toets dient voor de selectie van de videoingangsbron (AV1, S-VIDEO, VGA).

Toets „AV1“

Video (cinch)-ingang oproepen

Toets „AV2“

Geen functie

Toets “EXIT”

Menu verlaten

7. Montage, aansluiting en ingebruikneming

☞

Zorg er bij het plaatsen/monteren voor dat de aansluitkabels niet worden afgekneld of door scherpe randen worden beschadigd. De montagevoet van de monitor kan stationair worden gemonteerd; daartoe zijn er drie montage-openingen aan de onderkant voorzien. Wees bij het boren van gaten in de muur of bij het vastschroeven voorzichtig om geen kabels of leidingen te beschadigen. De meegeleverde systeemonderdelen zijn uitsluitend geschikt voor gebruik in droge omgevingen.

a)Bevestigen van de standvoet

Als dit bij de levering nog niet is gebeurd, monteert u de standvoet aan de monitor.

b)Plaatsen / vervangen van de batterijen van de afstandsbediening

• Open het batterijvak van de afstandbediening.

• Verwijder indien nodig de lege batterijen.

• Plaats twee 1,5 V microbatterijen (AAA), volg de polariteit.

• Sluit het batterijvak weer door het deksel van het batterijvak terug te plaatsen.

c) Aansluiten en inbedrijfstellen van de monitor

• Sluit de laagspanningsstekker van het meegeleverde netdeel aan op de “aansluiting voor de voeding 12V/DC“ (10).

• Sluit eventueel vb. een bewakingscamera aan de “VIDEO-ingang” (12) aan.

• Sluit eventueel een videobron (vb. camcorder) aan de “S-VIDEO-ingang” (12) aan.

• Sluit eventueel een VGQ-bron (vb. VGA-uitgang van uw grafische kaart) aan de “VGA-ingang” (11) aan.

• Verbind evt. een audiobron met de “AUDIO-ingangen” (14, 15).

• Steek de eurostekker-aansluitingssnoer in de netadapter. Verbind de eurostekker aan een normale wandcontactdoos 230 V/AC 50 Hz.

• Bevestig de toets “ON/OFF” (5) op de monitor of de toets “POWER” op de afstandsbediening. Daarop begint de LED “POWER” (9) op te lichten.

☞

Er kan een koptelefoon aan de “koptelefoonaansluiting” (17) worden aangesloten. Daarbij worden de luidsprekers gedeactiveerd.

8. Menubasisfuncties

• Druk op de toets “MENU” (2) op de monitor of op de toets “MENU” op de afstandsbediening om het hoofdmenu op te roepen.

• Druk op de toets “CH+” (7) of “CH-” (6) op de monitor of op de afstandsbediening om de cursor naar het gewenste menu te bewegen.

• Druk op de toets “VOL+” (4) of “VOL-” (3) op de monitor of op de afstandsbediening het gewenste menu op te roepen of waarden in te voeren.

• Druk op de toets “MENU” (2) op de monitor of op de toets “MENU” of op “ESC” op de afstandsbediening om het menu te verlaten.

9. Hoofdmenu

Als het hoofdmenu zoals hierboven beschreven werd opgeroepen, kunnen 3 menu’s worden gekozen: PICTURE, AUDIO, SETUP

☞

Het menu „TUNE“ is niet beschikbaar in deze versie van de monitor.

a)Menu PICTURE

De volgende instellingen kunnen in het menu PICTURE worden gemaakt:

Brightness helderheid Contrast contrast Color tem. standard, warm, cool

b)Menu AUDIO

De volgende instellingen kunnen in het menu AUDIO worden gemaakt:

Bass De bastonen kunnen van –50 bis +50 worden geregeld Treble De hoge tonen kunnen van –50 tot +50 worden geregeld Balance De Balance van de luidspreker kan van –50 tot +50 worden

geregeld.

c)Menu SETUP

De volgende instellingen kunnen in het menu SETUP worden gemaakt:

Language: Instelling van de OSD-taal Time: Als u dit menu selecteert, verschijnen de volgende opties:

Clock (klokinstelling), Timer OFF, Timer On, Sleep Time

(OFF, 5, 10, 15, 30, 60, 90, 120 min.).

Auto OFF: Automatisch uitschakelen activeren (ON) of deactiveren (OFF). Calendar: Kalenderfunctie Game: Spelen Reset: Selecteer deze optie wanneer de fabrieksinstellingen moeten

worden hersteld. Daarbij worden alle totnogtoe uitgevoerde instellingen teruggezet.

10. Hoofdmenu bij VGA-video-ingangsbron

Als de VGA-video-ingangsbron werd geselecteerd en de toets “MENU” (2) op de monitor of de toets op de afstandsbediening wordt ingedrukt, dan verschijnt de volgende aanduiding op het scherm:

AUTO ADJUST: Automatische beeldschermaanpassing H-Position: Horizontale positie V-Position: Verticale positie H.Total: Beeldinstelling PHASE: PHASE

☞

Als naargelang de firmware-versie kunnen de namen van de menu-opties ietwat afwijken.

11. Verhelpen van storingen

Geen beeld, geen geluid De netadapter is niet correct aangesloten.

De monitor bevindt zich in standby (toets “ON/OFF” (5) op de monitor of de toets “POWER” op de afstandsbediening indrukken).

Geen signaal Werd de juiste video-ingangsbron Op de display verschijnt geselecteerd? de boodschap Controleer de kabel- en aansluitings„No Input Signal“ verbindingen.

Geen geluid. De luidspreker is gedeactiveerd omdat een koptele-

foon aan de “koptelefoonaansluiting” (17) werd aangesloten. Het volume werd via de toets uitgeschakeld.

Donker beeld Helderheid en contrast afstellen.

De omgevingstemperatuur is heel laag. Dubbel beeld Storende invloeden uit de nabije omgeving. Geen kleur De kleurinstelling werd verminderd, evt. afstellen. Abnormale Deze monitor ondersteunt max. 60-70 Hz

beeldweergave Controleer de instellingen van uw PC (Video-ingangs- Voor een optimale weergave via VGA wordt de bron = VGA) resolutie 1024x768 px aanbevolen.

12. Onderhoud en reiniging

De systeemonderdelen bevatten geen onderdelen die onderhoud vergen, met uitzondering van de beschreven batterijwissel van de afstandbediening. U mag de systeemonderdelen daarom nooit openen.

Ontkoppel de netadapter van de monitor voor u deze schoonmaakt.

Gebruik voor de reiniging van de buitenkant van de monitor en de afstandsbediening een schone, droge en zachte doek. Reinig de monitor en de afstandsbediening heel voorzichtig, omdat er anders krassen kunnen achterblijven. Gebruik geen agressief reinigingsmiddel.

13. Afvalverwijdering

a)Algemeen

Elektronische en elektrische apparaten behoren niet in het huisvuil.

Het product dient na afloop van de levensduur volgens de geldende wettelijke voorschriften te worden afgevoerd.

b)Batterijen en accu´s

U bent als eindverbruiker volgens de KCA-voorschriften wettelijk verplicht alle lege batterijen en accu’s in te leveren; verwijdering via het huisvuil is niet toegestaan!

Op batterijen/accu´s die schadelijke stoffen bevatten, vindt u de hiernaast vermelde symbolen. Deze mogen niet via het huisvuil worden verwijderd. De aanduidingen voor veel voorkomende zware metalen zijn Cd = cadmium, Hg = kwik, Pb = lood. Gebruikte batterijen/accu’s/knoopcellen kunt u gratis inleveren bij de verzamelpunten in uw gemeente, onze filialen of andere winkels waar batterijen/accu´s/knoopcellen verkocht worden!

Zo voldoet u aan de wettelijke verplichtingen en draagt u bij aan de bescherming van het milieu!

14. Technische gegevens

a) Monitor

Spanningsverzorging: 12V/CC

Bedrijfstemperatuur: 0°C tot +60°C Afmetingen: ca. 305 x 375 x 50 mm Gewicht: ca. 2565 g (incl. standvoet)

b) Afstandsbediening

Spanningsverzorging: 2 x 1,5 V micro-batterijen (type: AAA) Bedrijfstemperatuur: 0°C tot +60°C Afmetingen: ca. 54 x 106 x 14 mm Gewicht: ca. 32 gram

c) Netdeel

Bedrijfstemperatuur: 0°C tot +60°C INPUT: 100 – 240 V/AC, 5060 Hz

Conrad 75 20 16 Operating Instructions [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
