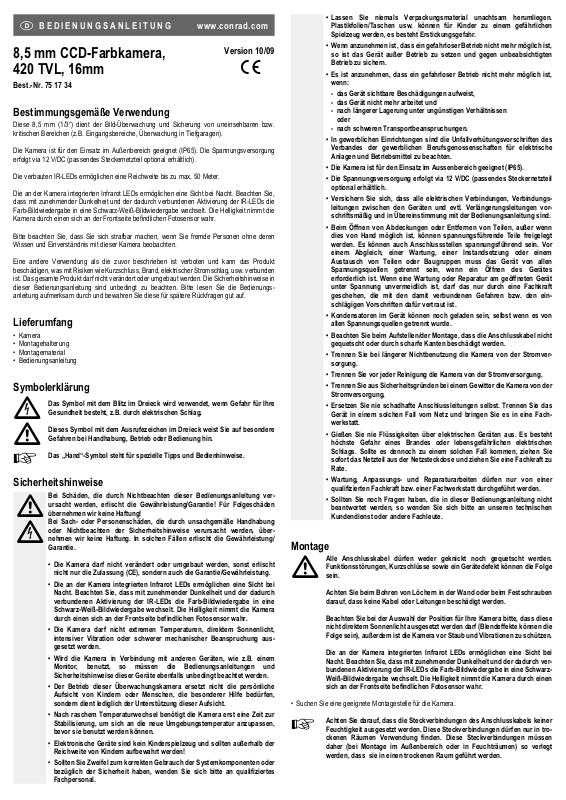

Page 1

8,5 mm CCD-Farbkamera,

Version 10/09

420 TVL, 16mm °

Best.-Nr. 75 17 34

Bestimmungsgemäße Verwendung

Diese 8,5 mm (1/3“) dient der Bild-Überwachung und Sicherung von uneinsehbaren bzw. kritischen Bereichen (z.B. Eingangsbereiche, Überwachung in Tiefgaragen).

Die Kamera ist für den Einsatz im Außenbereich geeignet (IP65). Die Spannungsversorgung erfolgt via 12 V/DC (passendes Steckernetzteil optional erhältlich).

Die verbauten IR-LEDs ermöglichen eine Reichweite bis zu max. 50 Meter.

Die an der Kamera integrierten Infrarot LEDs ermöglichen eine Sicht bei Nacht. Beachten Sie, dass mit zunehmender Dunkelheit und der dadurch verbundenen Aktivierung der IR-LEDs die Farb-Bildwiedergabe in eine Schwarz-Weiß-Bildwiedergabe wechselt. Die Helligkeit nimmt die Kamera durch einen sich an der Frontseite befindlichen Fotosensor wahr.

Bitte beachten Sie, dass Sie sich strafbar machen, wenn Sie fremde Personen ohne deren Wissen und Einverständnis mit dieser Kamera beobachten.

Eine andere Verwendung als die zuvor beschrieben ist verboten und kann das Produkt beschädigen, was mit Risiken wie Kurzschluss, Brand, elektrischer Stromschlag, usw. verbunden ist. Das gesamte Produkt darf nicht verändert oder umgebaut werden. Die Sicherheitshinweise in dieser Bedienungsanleitung sind unbedingt zu beachten. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie diese für spätere Rückfragen gut auf.

Lieferumfang

• Kamera

• Montagehalterung

• Montagematerial

• Bedienungsanleitung

Symbolerklärung

Ꮨ

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch elektrischen Schlag.



Dieses Symbol mit dem Ausrufezeichen im Dreieck weist Sie auf besondere Gefahren bei Handhabung, Betrieb oder Bedienung hin.

☞

Das „Hand“-Symbol steht für spezielle Tipps und Bedienhinweise.

Sicherheitshinweise

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt die Gewährleistung/ Garantie.

• Die Kamera darf nicht verändert oder umgebaut werden, sonst erlischt nicht nur die Zulassung (CE), sondern auch die Garantie/Gewährleistung.

• Die an der Kamera integrierten Infrarot LEDs ermöglichen eine Sicht bei Nacht. Beachten Sie, dass mit zunehmender Dunkelheit und der dadurch verbundenen Aktivierung der IR-LEDs die Farb-Bildwiedergabe in eine Schwarz-Weiß-Bildwiedergabe wechselt. Die Helligkeit nimmt die Kamera durch einen sich an der Frontseite befindlichen Fotosensor wahr.

• Die Kamera darf nicht extremen Temperaturen, direktem Sonnenlicht, intensiver Vibration oder schwerer mechanischer Beanspruchung ausgesetzt werden.

• Wird die Kamera in Verbindung mit anderen Geräten, wie z.B. einem Monitor, benutzt, so müssen die Bedienungsanleitungen und Sicherheitshinweise dieser Geräte ebenfalls unbedingt beachtet werden.

• Der Betrieb dieser Überwachungskamera ersetzt nicht die persönliche Aufsicht von Kindern oder Menschen, die besonderer Hilfe bedürfen, sondern dient lediglich der Unterstützung dieser Aufsicht.

• Nach raschem Temperaturwechsel benötigt die Kamera erst eine Zeit zur Stabilisierung, um sich an die neue Umgebungstemperatur anzupassen, bevor sie benutzt werden können.

• Elektronische Geräte sind kein Kinderspielzeug und sollten außerhalb der Reichweite von Kindern aufbewahrt werden!

• Sollten Sie Zweifel zum korrekten Gebrauch der Systemkomponenten oder bezüglich der Sicherheit haben, wenden Sie sich bitte an qualifiziertes Fachpersonal.

 Ꮨ

쮕

BEDIENUNGSANLEITUNG www.conrad.com

• Lassen Sie niemals Verpackungsmaterial unachtsam herumliegen. Plastikfolien/Taschen usw. können für Kinder zu einem gefährlichen Spielzeug werden, es besteht Erstickungsgefahr.

• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

• Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:

- das Gerät sichtbare Beschädigungen aufweist,

- das Gerät nicht mehr arbeitet und

- nach längerer Lagerung unter ungünstigen Verhältnissen

oder

- nach schweren Transportbeanspruchungen.

• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

• Die Kamera ist für den Einsatz im Aussenbereich geeignet (IP65).

• Die Spannungsversorgung erfolgt via 12 V/DC (passendes Steckernetzteil optional erhältlich.

• Versichern Sie sich, dass alle elektrischen Verbindungen, Verbindungsleitungen zwischen den Geräten und evtl. Verlängerungsleitungen vorschriftsmäßig und in Übereinstimmung mit der Bedienungsanleitung sind.

•

Beim Öffnen von Abdeckungen oder Entfernen von Teilen, außer wenn dies von Hand möglich ist, können spannungsführende Teile freigelegt werden. Es können auch Anschlussstellen spannungsführend sein. Vor einem Abgleich, einer Wartung, einer Instandsetzung oder einem Austausch von Teilen oder Baugruppen muss das Gerät von allen Spannungsquellen getrennt sein, wenn ein Öffnen des Gerätes erforderlich ist. Wenn eine Wartung oder Reparatur am geöffneten Gerät unter Spannung unvermeidlich ist, darf das nur durch eine Fachkraft geschehen, die mit den damit verbundenen Gefahren bzw. den einschlägigen Vorschriften dafür vertraut ist.

• Kondensatoren im Gerät können noch geladen sein, selbst wenn es von allen Spannungsquellen getrennt wurde.

• Beachten Sie beim Aufstellen/der Montage, dass die Anschlusskabel nicht gequetscht oder durch scharfe Kanten beschädigt werden.

• Trennen Sie bei längerer Nichtbenutzung die Kamera von der Stromversorgung.

• Trennen Sie vor jeder Reinigung die Kamera von der Stromversorgung.

• Trennen Sie aus Sicherheitsgründen bei einem Gewitter die Kamera von der Stromversorgung.

• Ersetzen Sie nie schadhafte Anschlussleitungen selbst. Trennen Sie das Gerät in einem solchen Fall vom Netz und bringen Sie es in eine Fachwerkstatt.

• Gießen Sie nie Flüssigkeiten über elektrischen Geräten aus. Es besteht höchste Gefahr eines Brandes oder lebensgefährlichen elektrischen Schlags. Sollte es dennoch zu einem solchen Fall kommen, ziehen Sie sofort das Netzteil aus der Netzsteckdose und ziehen Sie eine Fachkraft zu Rate.

• Wartung, Anpassungs- und Reparaturarbeiten dürfen nur von einer qualifizierten Fachkraft bzw. einer Fachwerkstatt durchgeführt werden.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, so wenden Sie sich bitte an unseren technischen Kundendienst oder andere Fachleute.

Montage



Alle Anschlusskabel dürfen weder geknickt noch gequetscht werden. Funktionsstörungen, Kurzschlüsse sowie ein Gerätedefekt können die Folge sein.

Achten Sie beim Bohren von Löchern in der Wand oder beim Festschrauben darauf, dass keine Kabel oder Leitungen beschädigt werden.

Beachten Sie bei der Auswahl der Position für Ihre Kamera bitte, dass diese nicht direktem Sonnenlicht ausgesetzt werden darf (Blendeffekte können die Folge sein), außerdem ist die Kamera vor Staub und Vibrationen zu schützen.

Die an der Kamera integrierten Infrarot LEDs ermöglichen eine Sicht bei Nacht. Beachten Sie, dass mit zunehmender Dunkelheit und der dadurch verbundenen Aktivierung der IR-LEDs die Farb-Bildwiedergabe in eine SchwarzWeiß-Bildwiedergabe wechselt. Die Helligkeit nimmt die Kamera durch einen sich an der Frontseite befindlichen Fotosensor wahr.

• Suchen Sie eine geeignete Montagestelle für die Kamera.

☞

Achten Sie darauf, dass die Steckverbindungen des Anschlusskabels keiner Feuchtigkeit ausgesetzt werden. Diese Steckverbindungen dürfen nur in trockenen Räumen Verwendung finden. Diese Steckverbindungen müssen daher (bei Montage im Außenbereich oder in Feuchträumen) so verlegt werden, dass sie in einen trockenen Raum geführt werden.

Page 2

• Am mitgelieferten Montagefuß befinden sich Montagelöcher. Halten Sie den Montagefuß an die gewünschte Montagestelle und zeichnen Sie die Montagebohrung an.

• Bohren Sie die Montagelöcher.

• Befestigen Sie mit geeignetem Montagematerial den Montagefuß am Montageort.

• Schrauben Sie die Kamera auf den Montagefuß.

• Justieren Sie die Kamera in die gewünschte Position und ziehen Sie anschließend die Befestigungsschrauben fest.

☞

Die Kamera sollte nicht direkt auf starkes Sonnenlicht oder auf starke bzw. direkte Beleuchtungen gerichtet werden, da dadurch das Bild übersteuert werden kann.

Anschluss

☞

Um eine ordnungsgemäße Spannungsversorgung zu gewährleisten wird ein optional erhältliches Steckernetzteil benötigt (empfohlen: 12 V/DC, 800 mA, Steckerpolarität innen=plus, aussen=minus). Prüfen Sie beim Erwerb dieses Steckernetzteils ob die Polarität des Niedervoltsteckers des Steckernetzteils mit der gekennzeichneten Polarität der Niedervoltsteckbuchse der Kamera übereinstimmt. Eine falsche Polung führt zum Defekt der Kamera!

Um einen ordnungsgemäßen Anschluss zu gewährleisten, gehen Sie wie folgt vor:

• Verbinden Sie den BNC-Anschlussder Kamera (gelb) mit dem Videoeingang Ihres Anzeigegerätes (z.B. ein Monitor).

• Verbinden Sie den Niedervoltstecker Ihres Steckernetzteils (nicht im Lieferumfang enthalten) mit der Niedervoltsteckbuchse (schwarz) der Kamera.

• Schließen Sie das Steckernetzteil an eine ordnungsgemäße Haushaltsteckdose (230 V/AC 50 Hz) an.

• Schalten Sie Ihr Anzeigegerät ein und stellen Sie ggf. den entsprechenden Kanal ein um eine Anzeige zu erhalten.

Wartung und Reinigung

Bevor Sie das Gehäuse der Überwachungskamera außen reinigen, trennen Sie diese von der Netzspannung.

Zur Reinigung der Außenseite der Kamera genügt ein sauberes, trockenes und weiches Tuch. Bei starken Verschmutzungen kann das Tuch leicht angefeuchtet werden.

Reinigen Sie die Glasfront der Kamera sehr vorsichtig, andernfalls sind Kratzspuren möglich. Benutzen Sie keine aggressiven Reinigungsmittel.

Entsorgung

Elektrische und elektronische Produkte dürfen nicht in den Hausmüll.

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschriften.

Technische Daten

Bildsensor: 8,5 mm (1/3“) CCD Betriebsspannung: 12 V/DC Stromaufnahme: max. 500 mA (bei aktivierten IR-LEDs)

Empfohlenes Steckernetzgerät: 12 V/DC, 800 mA

Steckerpolarität (innen=plus, aussen=minus)

TV Linien horizontal: 420 Erfassungsbereich horizontal: 20° Erfassungsbereich vertikal: 15° Ausleuchtungswinkel IR-LEDs horizontal: 30° Ausleuchtungswinkel IR-LEDs vertikal: 30° Kameralinse: 16 mm Lichtempfindlichkeit: 0 LUX IR LEDs: 35 IR-LED-Reichweite: bis zu 50 Meter Schutzart: IP 65 Arbeitstemperaturbereich: -10°C bis +50°C Abmessungen (T x Ø): ca. 142 x 98 mm (ohne Montagefuß,

ohne Regenschutz)

Gewicht: ca. 735 Gramm (ohne Montagefuß,

ohne Regenschutz)

Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.

Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.

Page 3

8.5 mm CCD Colour Camera,

Version 10/09

420 TVL, 16mm °

Item-No. 75 17 34

Intended Use

This 8.5 mm (1/3“) camera set is intended for installation in, monitoring and protecting, secluded or critical areas (e.g. entrance areas, surveillance of underground car parks).

The camera is suitable for operation in outdoor areas (IP65). The voltage is supplied via 12 V/DC (a suitable power transformer is available as an option).

The inbuilt IR LEDs enable coverage of up to a max. of 50 metres.

The camera’s integrated infrared LEDs allow night vision. Please note that coloured image reproduction changes into black and white monochrome when increasing darkness activates the IR-LEDs. The brightness is detected by the camera using a photo sensor on the front.

Please bear in mind that it is prohibited by law to observe strangers with a camera without their knowledge and consent.

Do not operating the product in any other way than that described above. This could lead to damage to the product, which may give rise to hazards such as short circuit, fire and electric shock. The product must not be modified or converted. Always observe the safety instructions included in these operating instructions. Read the operating instructions carefully and keep them for later reference.

Package Contents

• Camera

• Mounting bracket

• Installation material

• Operating Instructions

Explanation of the Symbols

Ꮨ

The lightening symbol in a triangle is used to alert you to potential risks for personal injury, such as electric shock.



This symbol, with an exclamation mark in a triangle, indicates particular dangers associated with handling, function or operation.

☞

The „Hand“ symbol indicates special tips and operating information.

Safety Instructions

The warranty will be void in the event of damage caused by failure to observe these safety instructions! We do not assume any liability for any consequential damage! We do not assume any liability for material and personal damage caused by improper use or non-compliance with the safety instructions. The warranty will be void in such cases.

• The camera must not be modified or converted, as not only will the CE approval become void but also the warranty.

• The camera’s integrated infrared LEDs enable night vision. Please note that coloured image reproduction changes into black and white monochrome when increasing darkness activates the IR-LEDs. The brightness is detected by the camera using a photo sensor on the front.

• The camera should not be exposed to extreme temperatures, direct sunlight, intense vibrations or heavy mechanical stress.

• If the device is used with other devices e.g. a monitor, the operating instructions and safety notices for the connected devices must be followed.

• The use of the surveillance camera system does not replace the personal supervision of children, or people who require special assistance, but only serves as a support to this supervision.

• After rapid changes in temperature, the camera requires some time to stabilise, in order to adjust to the ambient temperature, before it can be used.

• Electronic devices are not toys and should be kept out of the reach of children!

• Please contact a qualified person, if you are unsure about the safety and correct use of the system components.

• Never leave the packaging material lying around unattended. Plastic film/bags etc. can be dangerous playthings for children, there is a risk of suffocation.

• If you have reason to assume that safe operation is no longer possible, disconnect the device immediately and secure it against inadvertent operation.

• It can be assumed that safe operation is no longer possible if:

 Ꮨ



OPERATING INSTRUCTIONS www.conrad.com

- the device is visibly damaged,

- the device no longer works and

- if the device was stored under unfavourable conditions for a long period of time or

- it has been subjected to considerable stress in transit.

• In commercial institutions, the accident prevention regulations of the Employer’s Liability Insurance Association for Electrical Systems and Operating Materials are to be observed.

• The camera is suitable for operation in outdoor areas (IP65).

• The power is supplied via 12 V/DC (a suitable wall plug transformer is available as an option).

• Ensure that all the electrical connections and connectioncables between the different devices and any extension cables conform to the regulations and comply with the operating instructions.

•

Live components may be exposed, if the covers are opened or parts removed (unless this can be done without tools). Connection points may also be live. If the appliance needs to be opened for calibration, servicing, repair or to replace parts or circuit boards, it must be disconnected first from all sources of current . If servicing or internal repairs are necessary, this must be carried out by a specialist who is familiar with the risks involved and with the relevant regulations.

• Capacitors in the device may still be charged, even if the device has been disconnected from all power supplies.

• When installing / mounting the appliance, make sure that the connection cable is neither pinched nor damaged by sharp edges.

• Disconnect the camera from the power supply,if the camera is not to be used for a while.

• Disconnect the camera from the power supply before cleaning.

• For safety reasons, disconnect the camera from the power supply during thunderstorms.

• Never replace damaged mains cables yourself. In such cases, disconnect the device from the mains and take it to a specialistworkshop.

• Never pour fluids out above electrical devices. You run the risk of causing a fire or a fatal electric shock. If liquids enter the device, immediately disconnect it from the power supply, remove the plug from the mains and consult an expert.

• Maintenance, adjustment and repair may only be carried out by a qualified specialist or a specialised repair shop.

• If you have any questions, which are not answered in this manual, please contact our technical service or an other specialist.

Installation



None of the connection cables must be bent nor squeezed. This can result in malfunctions, short circuits and defects in the device.

Make sure that cables or wires are not damaged when drilling or bolting in place.

Please note, you should choose a position for your camera that it is not exposed to direct sunlight (this can cause glare). Further, the camera must be protected from dust and vibration.

• Find a suitable location for mounting the camera.

☞

Ensure that the plug and socket of the camera’s connection cable are not exposed to damp. Plugs and sockets may only be used indoors. The camera cable must (for installation in outdoor areas or in damp rooms) be placed so it is led into a dry room.

Page 4

• There are holes for mounting on the mounting base provided. Hold the mounting base against the desired mounting spot and mark the fixing holes.

• Drill the holes.

• Fasten the mounting base into place using appropriate installation material.

• Screw the camera on to the mounting base.

• Adjust the camera to the desired position and then tighten the locking screws on the mounting base.

☞

Do not point the camera directly toward a source of bright sunlight or towards strong or indirect illumination as this may lead to overexposure and a fuzzy picture.

Connection

☞

To provide the suitable voltage supply, an optional power transformer is required (recommended: 12 V/DC, 800 mA, plug polarity: inside=plus, outside=minus). When acquiring this power transformer, check that the polarity of the low-voltage plug of the power transformer corresponds to the polarity marked on the low-voltage connector of the camera. The wrong polarity can cause damage to the camera!

Proceed as follows to make the correct connections:

• Connect the BNC connector on the camera to the video input on your display device (e.g. monitor).

• Connect the low voltage plug from your power transformer (not included in the delivery) to the low voltage connection on the camera.

• Plug the power transformer into a domestic mains socket (230 V/AC 50 Hz).

• Turn your display device on and set the appropriate channel to enable the display function.

Maintenance and Cleaning

Before cleaning the outside of the surveillance camera’s casing, unplug it from the mains.

To clean the outside of the camera, it is sufficient to use a dry, soft and clean cloth. If it is very dirty, the cloth can be moistened slightly.

Clean the lens very carefully, otherwise you may scratch it. Do not use any aggressive cleaning agents.

Disposal

Electrical and electronic products do not belong in the household waste!

Please dispose of the device, when it is no longer of use, according to the current statutory requirements.

Technical Data

Image sensor: 8.5mm (1/3“) CCD Operating voltage: 12 V/DC Current consumption: max. 500 mA (with activated IR LEDs)

Recommended power transformer: 12 V/DC, 800 mA

Plug polarity (inside=plus, outside=minus)

TV lines horizontal: 420 Detection area, horizontal: 20° Detection area, vertical: 15° Illumination angle IR LEDs, horizontal: 30° Illumination angle IR LEDs, vertical: 30° Camera lens: 16 mm Light sensitivity: 0 LUX IR-LEDs: 35 IR LED range: up to 50 metres Protection type: IP 65 Operating temperature: -10°C to +50°C Dimensions (Ø x D): approx. 142 x 98 mm (without mounting base,

without rain cover)

Weight: approx. 735 grams (without mounting base,

without rain cover)

These operating instructions are a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming, or the capture in electronic data processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited.

These operating instructions represent the technical status at the time of printing. Changes in technology and equipment reserved.

Page 5

Caméra couleur CCD, 8,5 mm,

Version 10/09

420 TVL, 16 mm °

N° de commande 75 17 34

Utilisation conforme

Cette 8,5 mm (1/3“) sert à la surveillance et sécurité pour des zones cachées ou critiques (par ex. entrées, surveillance de garages souterrains).

La caméra est conçue pour l’utilisation à l’extérieur (IP65). L’alimentation électrique est de 12 V/DC (bloc d’alimentation correspondant disponible en option).

Les LED IR encastrées permettent une portée de 50 mètres max.

Les LED infrarouges intégrées à la caméra permettent la vision de nuit. Sachez que lorsque l’obscurité augmente, les LED IR sont activées, l’affichage couleur passe au noir et blanc. La caméra enregistre la luminosité par l’intermédiaire d’un capteur photo se trouvant sur la face avant.

Veuillez tenir compte du fait qu’il est interdit par la loi d’observer d’autres personnes avec une caméra à l’insu de ces personnes et sans leur accord.

Toute utilisation autre que celle qui est décrite précédemment est interdite et risque d’endommager l’appareil ; elle s’accompagne de dangers tels que des courts-circuits, incendies, choc électrique, etc. L’ensemble du produit ne doit être ni modifié, ni transformé. Il faut impérativement tenir compte des consignes de sécurité de ce mode d’emploi. Lisez attentivement le mode d’emploi et conservez-le à titre de référence ultérieure.

Étendue de la fourniture

• Caméra

• Support de montage

• Matériel de montage

• Instructions d’utilisation

Explication des symboles

Ꮨ

Le symbole de l’éclair dans un triangle signale un danger pour votre santé, par exemple par une décharge électrique.



Un point d’exclamation placé dans un triangle attire l’attention sur des dangers particuliers pouvant survenir lors du maniement, du service et de l’utilisation.

☞

Le symbole de la „main“ indique des conseils et des consignes d’utilisation bien précises.

Consignes de sécurité

Tout dommage résultant d’un non-respect du présent mode d’emploi entraîne l’annulation de la garantie ! Nous déclinons toute responsabilité pour les dommages causés ! De même, nous n’assumons aucune responsabilité en cas de dommages matériels ou corporels résultant d’une manipulation de l’appareil non conforme aux spécifications ou du non-respect des présentes consignes de sécurité. Dans ces cas-là, la garantie est annulée.

• La caméra ne doit être ni modifiée, ni transformée ; cela entraîne non seulement l’annulation de l’homologation (CE), mais aussi celle de la garantie.

• Les LED infrarouges intégrées à la caméra permettent la vision de nuit. Sachez que lorsque l’obscurité augmente, les LED IR sont activées, l’affichage couleur passe au noir et blanc. La caméra enregistre la luminosité par l’intermédiaire d’un capteur photo se trouvant sur la face avant.

• Ne pas exposer la caméra à des températures extrêmes, aux rayons directs du soleil, à de fortes vibrations, à une humidité élevée ou à de fortes sollicitations mécaniques.

• Lorsque la caméra est utilisée en même temps que d’autres appareils comme un écran, il convient d´observer également les notices d´utilisation et les consignes de sécurité de ces appareils.

• L’utilisation de cette caméra de surveillance ne remplace pas la surveillance personnelle d’enfants ou de personnes qui ont besoin d’aide ; la caméra fait uniquement office d’outil d’appoint de surveillance.

• Après un changement brutal de température, la caméra nécessite un certain temps pour se stabiliser et s´acclimater à la nouvelle température ambiante avant de pouvoir être utilisée.

• Les appareils électroniques ne sont pas des jouets pour enfants, ils doivent être conservés hors de leur portée !

• En cas de doute concernant l’utilisation correcte ou la sécurité des composants du système, veuillez vous adresser à un technicien spécialisé.

 Ꮨ



MODE D’EMPLOI www.conrad.com

• Ne jamais laisser le matériel d’emballage sans surveillance. Les films et les sacs en plastique ne sont pas des jouets et représentent un danger pour les enfants. Risque d´étouffement.

• Lorsque le fonctionnement de l’appareil peut représenter un risque quelconque, arrêter l’appareil et veiller à ce qu’il ne puisse être remis en marche involontairement.

• Un fonctionnement sans risques n’est plus assuré lorsque :

- l’appareil présente des dommages visibles,

- l’appareil ne fonctionne plus et

- l’appareil a été stocké durant une période prolongée dans des conditions

défavorables ou

- lorsque l’appareil a été transporté dans des conditions défavorables.

• Dans les sites industriels, il convient d’observer les consignes de prévention des accidents relatives aux installations et aux matériaux électriques édictés par les syndicats professionnels.

• La caméra est conçue pour l’utilisation à l’extérieur (IP65).

• L’alimentation électrique est de 12 V/DC (bloc d’alimentation correspondant disponible en option).

• S’assurer que toutes les liaisons électriques et câblesde liaison entre les appareils et les éventuelles rallonges sont conformes au manuel d’utilisation et le respectent.

•

L’ouverture des caches ou le démontage des pièces risquent de mettre à nu des pièces se trouvant sous tension, sauf lorsqu’il est possible d’effectuer ces procédures manuellement. Il se peut aussi que des points de raccordement soient sous tension. Avant toute intervention pour le réglage, la maintenance, l’entretien ou avant tout remplacement de pièces ou de modules, débranchez l’appareil de toutes les sources de tension s’il faut ouvrir celui-ci. Lorsque des opérations de maintenance ou de réparation sur l’appareil ouvert et sous tension s’avèrent inévitables, celles-ci doivent uniquement être effectuées par un technicien spécialisé connaissant parfaitement les risques potentiels encourus et les prescriptions spécifiques en vigueur.

• Les condensateurs de l’appareil peuvent être chargés, même lorsque l’appareil a été débranché de toutes les sources de tension.

• Veiller lors de l’installation/du montage à ce que les câbles ne soient pas écrasés ou endommagés par des arêtes vives.

• En cas de non-utilisation prolongée, débrancher la caméra de l’alimentationélectrique.

• Avant le nettoyage, couper l’alimentation électrique de la caméra.

• En cas d’orage, débrancher la caméra de l’alimentation électrique pour des raisons de sécurité.

• Ne jamais remplacer soi-même les câbles de connexion endommagés. Dans ce cas, débrancher l’appareil du réseau et l’apporter à un atelierspécialisé.

• Ne jamais verser de liquides sur les appareils électriques. Il y a risque d’incendie ou danger de mort par choc électrique. Mais, si cela devait arriver, débrancher immédiatement la fiche de la prise de courant, enlever les piles et contacter un spécialiste.

• Tout travail d’entretien ou d’ajustement ainsi que toute réparation ne doivent être effectués que par un technicien ou un atelier spécialisé et qualifié.

• Si vous avez encore des questions après la lecture de ce mode d’emploi, nous vous prions de vous adresser à notre service technique ou à d’autres personnes qualifiées.

Montage



Les câbles de raccordement ne doivent jamais être pliés, ni écrasés. Cela peut entraîner des défauts de fonctionnement, des courts-circuits ou une défectuosité de l’appareil.

Veiller à ne pas endommager les câbles, ni les conduites en perçant les trous dans le mur ou en serrant les vis.

Lors du choix de l’emplacement pour votre caméra, veillez à éviter toute exposition directe aux rayons du soleil (des effets d’éblouissement pourraient en être la conséquence). En outre, la caméra doit être protégée de la poussière et des vibrations.

• Chercher un endroit approprié pour le montage de la caméra.

☞

Les connecteurs du câble de raccordement à la caméra ne peuvent pas être exposés à l’humidité. Ces connecteurs ne doivent être utilisés que dans des locaux secs. Ces connecteurs doivent par conséquent (en cas de montage à l’extérieur ou dans des locaux humides) être posés de sorte à ce qu’ils mènent dans un local sec.

Page 6

• Le pied de montage est prévu avec des trous de montage. Tenir le pied de montage contre l’emplacement de montage souhaité et marquer les trous de montage.

• Percer les trous de montage.

• Fixer le pied de montage avec la caméra à l’aide du matériel de montage approprié sur l’emplacement de montage.

• Visser la caméra sur le pied de montage.

• Régler la caméra sur la position souhaitée et serrer les vis de blocage du pied de montage.

☞

Éviter une exposition directe de la caméra à une lumière solaire forte ou à des éclairages puissants et directs, l’image pourrait s’en trouver surexposée.

Raccordement

☞

Pour garantir une alimentation électrique appropriée, il faut un bloc d’alimentation disponible en option (recommandé : 12 V/DC, 800 mA, polarité de connecteur intérieur=positif, extérieur=négatif). Lors de l’acquisition de ce bloc d’alimentation, vérifier si la polarité du connecteur basse tension correspond à la polarité marquée de la prise basse tension de la caméra. Une polarité incorrecte entraîne un dysfonctionnement de la caméra !

Procéder comme suit pour assurer un raccordement correct :

• Raccorder le connecteur BNC à l’entrée vidéo de votre appareil d’affichage (par ex. moniteur).

• Raccorder le connecteur basse tension du bloc d’alimentation (non compris dans l’étendue de la fourniture) à la prise basse tension (noir) de la caméra.

• Raccorder le bloc d’alimentation à une prise de courant domestique (230 V/AC 50 Hz).

• Allumer votre indicateur et régler le canal correspondant pour assurer l´affichage.

Maintenance et nettoyage

Avant de nettoyer l’extérieur du boîtier de la caméra de surveillance, le débrancher de l’alimentation électrique.

Pour nettoyer l’extérieur de la caméra, il suffit d’utiliser un chiffon propre, sec et doux. En cas de fortes salissures, il est possible de légèrement humidifier le chiffon.

Nettoyer la lentille de la caméra avec la plus grande précaution, sinon des rayures sont possibles. Ne pas utiliser de détergent agressif.

Élimination

Les appareils électriques et électroniques ne doivent pas être jetés dans les ordures ménagères.

Il convient de procéder à l’élimination de l’appareil au terme de sa durée de vie conformément aux prescriptions légales en vigueur.

Caractéristiques techniques

Capteur d’image : 8,5 mm (1/3“) CCD Tension de service : 12 V/DC Puissance absorbée : max. 500 mA (pour LED IR activées)

Bloc d’alimentation recommandé : 12 V/DC, 800 mA

Polarité de connecteur (intérieur=positif, extérieur=négatif)

Lignes TV horizontales : 420 Plage de détection horizontale : 20° Plage de détection verticale : 15° Angle d’éclairage horizontal LED IR : 30° Angle d’éclairage vertical LED IR : 30° Objectif de caméra : 16 mm Sensibilité lumineuse : 0 LUX LED IR : 35 Portée des LED infrarouges : jusqu’à 50 mètres Degré de protection : IP 65 Plage des températures de service : -10°C à +50°C Dimensions (p x Ø) : env. 142 x 98 mm (sans pied de montage,

sans protection contre la pluie)

Poids : env. 735 grammes (sans pied de montage,

sans protection contre la pluie)

Ce mode d'emploi est une publication de la société Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits.

Ce mode d'emploi correspond au niveau technique du moment de la mise sous presse. Sous réserve de modifications techniques et de l'équipement.

Page 7

8,5 mm CCD-kleurencamera,

Versie 10/09

420 TVL, 16 mm °

Bestnr. 75 17 34

Beoogd gebruik

Deze 8,5 mm (1/3“) camera is bestemd voor de beeldbewaking en beveiliging van niet-zichtbare resp. kritische bereiken (bijv. entrees, bewaking van parkeergarages).

De camera is geschikt voor gebruik buitenshuis (IP 65). De spanningsvoorziening vindt plaats via 12 V~ (geschikte netvoedingadapter optioneel verkrijgbaar).

De verbouwde IR-LED’s maken een reikwijdte tot max. 50 meter mogelijk.

De in de camera geïntegreerde infrarood-LED’s maken ‘s nachts het zicht mogelijk. Let op dat met invallende schemer en daardoor het activeren van de IR-LED’s de kleurenweergave van het beeld verandert in een zwart/wit-weergave. De camera stelt de helderheid vast door middel van een aan de voorzijde aangebrachte fotosensor.

Houd er rekening mee dat het strafbaar is onbekende personen, zonder hun medeweten en toestemming, met deze camera te observeren.

Ieder ander gebruik dan hiervoor beschreven, is niet toegestaan en kan het product beschadigen, wat risico’s zoals kortsluiting, brand en elektrische schokken met zich meebrengt. Het samengestelde product niet aanpassen of ombouwen. Volg absoluut de veiligheidsinstructies in deze gebruikshandleiding op. Lees de gebruiksaanwijzing a.u.b. aandachtig door en bewaar deze voor toekomstig gebruik.

Omvang van de levering

• Camera

• Montagehouder

• Montagemateriaal

• Gebruiksaanwijzing

Verklaring van de symbolen

Ꮨ

Het symbool met een bliksem in een driehoek wordt gebruikt als er gevaar bestaat voor uw gezondheid (bijv. door elektrische schokken).



Het symbool met een uitroepteken in een driehoek wijst op bijzondere gevaren bij hantering, gebruik of bediening.

☞

Het ‘hand’-symbool verwijst naar speciale tips en bedieningsvoorschriften.

Veiligheidsaanwijzingen

Bij schade, veroorzaakt door het niet in acht nemen van deze gebruiksaanwijzing, vervalt het recht op garantie! Voor gevolgschade aanvaarden wij geen aansprakelijkheid! Voor materiële schade of persoonlijk letsel, veroorzaakt door ondeskundig gebruik of het niet in acht nemen van de veiligheidsinstructies, zijn wij niet aansprakelijk. In dergelijke gevallen vervalt de garantie.

• De camera niet aanpassen of ombouwen. Hierdoor vervalt niet alleen de geldigheid van de CE-markering, maar ook de garantie/acceptatie van aansprakelijkheid.

• De in de camera geïntegreerde infrarood-LED’s maken ‘s nachts het zicht mogelijk. Let op dat met invallende schemer en daardoor het activeren van de IR-LED’s de kleurenweergave van het beeld verandert in een zwart/witweergave. De camera stelt de helderheid vast door middel van een aan de voorzijde aangebrachte fotosensor.

• De camera niet blootstellen aan extreme temperaturen, direct zonlicht, sterke trillingen of sterke mechanische belastingen.

• Als het apparaat in combinatie met andere apparaten wordt gebruikt, zoals een monitor, dan moeten de gebruiksaanwijzingen en veiligheidsinstructies van deze apparaten eveneens in acht worden genomen.

• Het gebruik van deze bewakingcamera vervangt niet het persoonlijk toezicht op kinderen of mensen die speciale zorg vereisen, maar dient enkel ter ondersteuning van dit toezicht.

• Na een snelle temperatuurwisseling heeft de camera voor gebruik eerst tijd nodig om te stabiliseren en zich aan te passen aan de nieuwe omgevingstemperatuur.

• Elektronische apparaten zijn geen speelgoed en moeten buiten bereik van kinderen worden bewaard!

• Raadpleeg een gekwalificeerde vakman als u twijfelt over het gebruik of de veiligheid van de systeemcomponenten.

 Ꮨ



GEBRUIKSAANWIJZING www.conrad.com

• Laat verpakkingsmateriaal nooit achteloos rondslingeren. Kunststof folie/zakken en dergelijke kunnen voor kinderen gevaarlijk speelgoed zijn. Er bestaat verstikkingsgevaar!

• Schakel het apparaat uit en borg het tegen onbedoeld gebruik als moet worden aangenomen dat veilig gebruik niet meer mogelijk is.

• U mag ervan uitgaan dat veilig gebruik niet meer mogelijk is als:

- het apparaat zichtbare beschadigingen vertoont,

- het apparaat niet meer functioneert en

- wanneer het langere tijd onder ongunstige omstandigheden is opge-

slagen of

- na zware transportbelastingen.

• Neem in bedrijven de ongevalpreventievoorschriften, uitgevaardigd door de beroepsverenigingen voor elektrische installaties en bedrijfsmiddelen, in acht.

• De camera is geschikt voor gebruik buitenshuis (IP 65).

• De spanningsvoorziening vindt plaats via 12 V~ (geschikte netvoedingadapter optioneel verkrijgbaar).

• Controleer of alle elektrische verbindingen, verbindingsleidingen tussen de apparaten en eventuele verlengsnoeren volgens de voorschriften en in overeenstemming met de gebruiksaanwijzing zijn aangesloten.

•

Bij het openen van afdekkingen of het verwijderen van onderdelen, ook wanneer dit handmatig mogelijk is, kunnen spanningvoerende onderdelen worden blootgelegd. Ook aansluitingen kunnen spanningvoerend zijn. Indien het noodzakelijk is het apparaat te openen, bijv. voor het afregelen, onderhouden, repareren of verwisselen van onderdelen of modules, moet het apparaat van alle spanningsbronnen zijn losgekoppeld. Als onderhoud of reparatie aan een geopend, onder spanning staand apparaat onvermijdelijk is, laat dit dan uitsluitend door een vakman uitvoeren, die op de hoogte is van de daaraan verbonden risico´s en die vertrouwd is met de toepasselijke voorschriften.

• Condensatoren in het apparaat kunnen nog geladen zijn, zelfs als ze van de spanningbron werden gescheiden.

• Zorg er bij het plaatsen/monteren van de apparaten voor dat de aansluitkabel niet wordt geplet of door scherpe randen beschadigd raakt.

• Koppel indien de camera langere tijd niet gebruikt wordt los van de stroomvoorziening.

• Koppel voor elke reiniging de camera los van de stroomvoorziening.

• Koppel uit veiligheidsoverwegingen bij onweer de camera los van de stroomvoorziening.

• Vervang beschadigde aansluitsnoeren nooit zelf. Koppel het apparaat in dat geval los van de netspanning en breng het naar een vakreparateur.

• Giet nimmer vloeistof uit over elektrische apparaten. Dit leidt tot een grote kans op brand of levensgevaarlijke elektrische schokken. Indien een dergelijke situatie zich toch voordoet, dan moet u de stekker van de netvoedingadapter onmiddellijk uit het stopcontact trekken en een vakman raadplegen.

• Laat onderhoud, wijzigingen of reparaties uitsluitend uitvoeren door een gekwalificeerde vakman of een vakwerkplaats.

• Raadpleeg onze technische helpdesk of andere vakmensen wanneer u vragen heeft die niet in deze gebruiksaanwijzing worden beantwoord.

Montage



Buig of plet de aansluitkabels niet. Functiestoringen, kortsluitingen alsmede een apparatuurdefect kunnen daarvan het gevolg zijn.

Let - bij het boren van gaten in de muur of bij het vastschroeven - er op, dat u geen kabels of leidingen beschadigt.

Let bij het kiezen van de stand van uw camera erop, dat deze niet wordt blootgesteld aan direct invallend zonlicht (kan leiden tot verblindingseffecten), bescherm bovendien de camera tegen stof en trillingen.

• Zoek een geschikte montageplaats voor de camera.

☞

Zorg ervoor, dat de connectoren van de aansluitkabel niet aan vocht wordt blootgesteld. Gebruik deze connectoren alleen in droge ruimtes. Deze connectoren dienen daarom (bij montage buitenshuis of in vochtige ruimtes) zo worden gelegd dat ze naar een droge ruimte lopen.

Page 8

• In de meegeleverde montagevoet bevinden zich montagegaten. Houd de montagevoet op de gewenste montageplaats en teken de montageboring af.

• Boor de monteergaten.

• Bevestig met geschikt montagemateriaal de montagevoet op de plaats van montage.

• Schroef de camera aan de montagevoet vast.

• Positioneer de camera in de gewenste stand en draai vervolgens de bevestigingschroeven van de montagevoet vast.

☞

Richt de camera niet direct op fel zonlicht of sterke, resp. direct verlichting, omdat het beeld hierdoor overbelicht kan raken.

Aansluiten

☞

Om een correcte spanningsvoorziening te garanderen is een optioneel verkrijgbare netvoedingadapter benodigd (geadviseerd: 12 V~, 800 mA, stekkerpolariteit binnen=plus, buiten=minus). Controleer bij de aanschaf van deze netvoedingadapter of de polariteit van de laagspanningssteker van de netvoedingadapter met de gemarkeerde polariteit van de laagspanningsbus van de camera overeenkomt. Een foutieve polariteit leidt tot een defecte camera!

Voor een juiste aansluiting gaat u als volgt te werk:

• Verbind het BNC-aansluitpunt (geel) van de camera met de video-ingang van uw weergaveapparaat (bijv. een monitor).

• Verbind de laagspanningssteker van uw netvoedingadapter (niet bij de levering inbegrepen) met de laagspanningsbus (zwart) van de camera.

• Sluit de netvoedingadapter aan op een reglementair stopcontact (230 V= 50 Hz).

• Schakel uw weergaveapparaat in, en stel eventueel het desbetreffende kanaal in om de weergave te verkrijgen.

Onderhoud en schoonmaken

Voordat u de behuizing van de bewakingscamera van buiten reinigt dient u deze van de netspanning los te koppelen.

Gebruik voor het schoonmaken van de buitenkant van de camera een schone, droge en zachte doek. Bij sterke verontreinigingen kan de doek lichtjes worden bevochtigd.

Reinig het glazen front van de camera heel voorzichtig, om krassen te voorkomen. Gebruik geen agressief schoonmaakmiddel.

Verwijdering

Elektrische en elektronische producten horen niet bij het huisvuil.

Voer het product aan het einde van zijn levensduur conform de geldende wettelijke voorschriften af.

Technische gegevens

Beeldsensor: 8,5 mm (1/3“) CCD Bedrijfsspanning: 12 V~ Stroomopname: max. 500 mA (bij geactiveerde IR-LED’s)

Aanbevolen netvoedingadapter: 12 V~, 800 mA

Stekkerpolariteit (binnen=plus, buiten=minus)

horizontale TV-beeldlijnen: 420 Registratiebereik horizontaal: 20° Registratiebereik verticaal: 15° Belichtingshoek IR-LED’s horizontaal: 30° Belichtingshoek IR-LED’s verticaal: 30° Cameralens: 16 mm Lichtgevoeligheid: 0 LUX IR LED’s: 35 IR-LED-reikwijdte: tot 50 meter Beschermklasse: IP 65 Bedrijfstemperatuurbereik: -10°C tot +50°C Afmetingen (diepte x Ø): ca. 142 x 98 mm (zonder montagevoet,

zonder regenbescherming)

Gewicht: ca. 735 gram (zonder regenbescherming,

zonder montagevoet)

Deze gebruiksaanwijzing is een publicatie van de firma Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden.

Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van techniek en uitrusting voorbehouden.

Conrad 75 17 34 Operating Instructions [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
