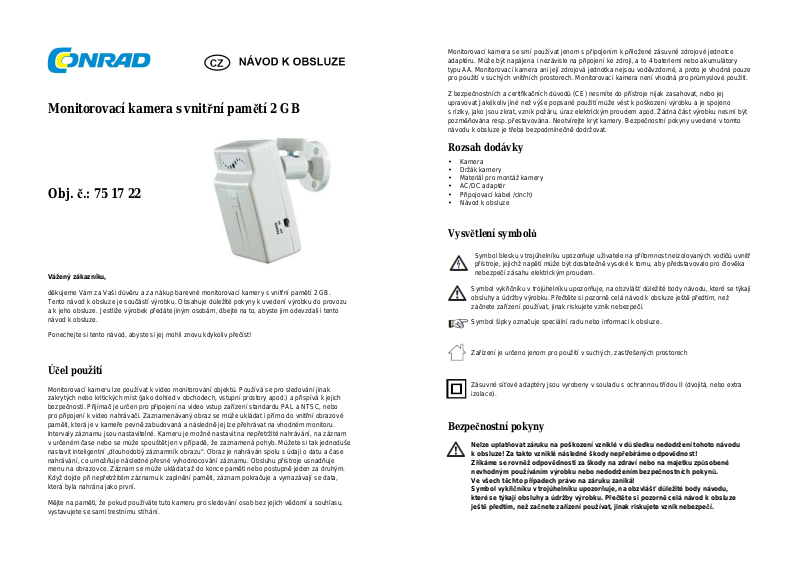

Monitorovací kamera s vnitřní pamětí 2 GB
Obj. č.: 75 17 22
Vážený zákazníku,
děkujeme Vám za Vaši důvěru a za nákup barevné monitorovací kamery s vnitřní pamětí 2 GB.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu
a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento
návod k obsluze.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Účel použití
Monitorovací kameru lze používat k video monitorování objektů. Používá se pro sledování jinak
zakrytých nebo kritických míst (jako dohled v obchodech, vstupní prostory apod.) a přispívá k jejich
bezpečnosti. Přijímač je určen pro připojení na video vstup zařízení standardu PAL a NTSC, nebo
pro připojení k video nahrávači. Zaznamenávaný obraz se může ukládat i přímo do vnitřní obrazové
paměti, která je v kameře pevně zabudovaná a následně jej lze přehrávat na vhodném monitoru.
Intervaly záznamu jsou nastavitelné. Kameru je možné nastavit na nepřetržité nahrávání, na záznam
v určeném čase nebo se může spouštět jen v případě, že zaznamená pohyb. Můžete si tak jednoduše
nastavit inteligentní „dlouhodobý záznamník obrazu“. Obraz je nahráván spolu s údaji o datu a čase
nahrávání, co umožňuje následné přesné vyhodnocování záznamu. Obsluhu přístroje usnadňuje
menu na obrazovce. Záznam se může ukládat až do konce paměti nebo postupně jeden za druhým.
Když dojde při nepřetržitém záznamu k zaplnění paměti, záznam pokračuje a vymazávají se data,
která byla nahrána jako první.
Mějte na paměti, že pokud používáte tuto kameru pro sledování osob bez jejich vědomí a souhlasu,
vystavujete se sami trestnímu stíhání.
Monitorovací kamera se smí používat jenom s připojením k přiložené zásuvné zdrojové jednotce
adaptéru. Může být napájena i nezávisle na připojení ke zdroji, a to 4 bateriemi nebo akumulátory
typu AA. Monitorovací kamera ani její zdrojová jednotka nejsou voděvzdorné, a proto je vhodná pouze
pro použití v suchých vnitřních prostorech. Monitorovací kamera není vhodná pro průmyslové použití.
Z bezpečnostních a certifikačních důvodů (CE) nesmíte do přístroje nijak zasahovat, nebo jej
upravovat Jakékoliv jiné než výše popsané použití může vést k poškození výrobku a je spojeno
s riziky, jako jsou zkrat, vznik požáru, úraz elektrickým proudem apod. Žádná část výrobku nesmí být
pozměňována resp. přestavována. Neotvírejte kryt kamery. Bezpečnostní pokyny uvedené v tomto
návodu k obsluze je třeba bezpodmínečně dodržovat.
Rozsah dodávky
• Kamera
• Držák kamery
• Materiál pro montáž kamery
• AC/DC adaptér
• Připojovací kabel /cinch)
• Návod k obsluze
Vysvětlení symbolů
Symbol blesku v trojúhelníku upozorňuje uživatele na přítomnost neizolovaných vodičů uvnitř
přístroje, jejichž napětí může být dostatečně vysoké k tomu, aby představovalo pro člověka
nebezpečí zásahu elektrickým proudem.
Symbol vykřičníku v trojúhelníku upozorňuje, na obzvlášť důležité body návodu, které se týkají
obsluhy a údržby výrobku. Přečtěte si pozorně celá návod k obsluze ještě předtím, než
začnete zařízení používat, jinak riskujete vznik nebezpečí.
Symbol šipky označuje speciální radu nebo informaci k obsluze.
Zařízení je určeno jenom pro použití v suchých, zastřešených prostorech
Zásuvné síťové adaptéry jsou vyrobeny v souladu s ochrannou třídou II (dvojitá, nebo extra
izolace).
Bezpečnostní pokyny
Nelze uplatňovat záruku na poškození vzniklé v důsledku nedodržení tohoto návodu
k
Zříkáme se rovněž odpovědnosti za škody na zdraví nebo na majetku způsobené
nevhodným používáním výrobku nebo nedodržením bezpečnostních pokynů.
Ve všech těchto případech právo na záruku zaniká!
Symbol vykřičníku v trojúhelníku upozorňuje, na obzvlášť důležité body návodu,
které se týkají obsluhy a údržby výrobku. Přečtěte si pozorně celá návod k obsluze
ještě předtím, než začnete zařízení používat, jinak riskujete vznik nebezpečí.
Bezpečnost týkající se výrobku
• Nevystavujte výrobek přílišnému mechanickému zatížení.
• Přístroj nevystavujte vysokým teplotám, přímému slunečnímu záření, silným vibracím, přílišné
vlhkosti, mokru, prachu, lehce hořlavým plynům, výparům a roztokům.
• Z hlediska bezpečnosti opustil přístroj výrobu v perfektním stavu. K udržení tohoto stavu
a k zajištění bezpečného provozu musí uživatel dodržovat bezpečnostní pokyny a varování,
které jsou obsaženy v tomto návodu k obsluze.
• Jako zdroj napájení pro připojení napájecího adaptéru je přípustná pouze zásuvka domovního
elektrického rozvodu s napětím 230V~50Hz. Nezkoušejte provozovat zařízení pod jiným napětím.
• Ujistěte se, že všechna elektrická připojení a připojovací kabely mezi kamerou a ostatními
připojenými součástmi systému odpovídají předpisům a jsou v souladu s návodem k obsluze.
• Nezapínejte nikdy přístroj hned po přechodu z chladného do teplého prostředí. Výrobek by mohl
být poškozen kondenzací. Než jej zapnete, počkejte, až dosáhne pokojové teploty.
Bezpečnost při manipulaci s bateriemi
• Při vkládání baterií je nutné dodržovat správnou polaritu.
• Při delším nepoužívání vyjměte z přístroje baterie, abyste předešli poškození zapříčiněnému jejich
vytečením. Vyteklé nebo poškozené baterie/akumulátory mohou při styku s pokožkou způsobit
poleptání; při manipulaci s nimi používejte vhodné ochranné rukavice.
• Nenechávejte baterie/akumulátory volně ležet, existuje nebezpečí, že by je mohly spolknout děti
nebo domácí zvířata.
• Vždy vyměňte celou sadu baterií resp. akumulátorů. Nemíchejte plné baterie/akumulátory
s poloprázdnými, protože to může vést k jejich vytečení a k poškození výrobku.
• Baterie/akumulátory se nikdy nesmějí zkratovat, rozebírat nebo vhazovat do ohně. Nikdy
nenabíjejte obyčejné baterie, které k tomu nejsou určené. Hrozí nebezpečí výbuchu!
• Pokud je monitorovací kamera napájena bateriemi nebo pokud jsou vloženy baterie, nesmí
být kamera připojena k síťovému zdroji. Baterie by mohly vytéct a poškodit přístroj.
Bezpečnost osob
• Přístroj není hračka a musí být uchováván mimo dosah dětí a domácích zvířat!
• Obalový materiál nenechávejte volně ležet. Mohl by se stát nebezpečnou hračkou pro děti.
• Kamerový systém nemůže nahrazovat osobní dohled nad dětmi, nebo osob, o které je potřeba
se starat, ale může být pouze nápomocen při takovéto činnosti.
• Dodržujte bezpečnostní pokyny a návody k obsluze všech zařízení, které jsou k přístroji připojeny.
• Nejste-li si jisti správným zacházením s přístrojem, jeho bezpečností, nebo bezpečným
připojením, obraťte se prosím na odborníky.
• Pokud dojde k otevření krytu přístroje nebo k odstranění některých jeho součástí, můžete narazit
na části, které jsou pod proudem (pokud je není možné odebrat bez nástrojů). Pod proudem
mohou být i místa kontaktů. Pokud musí být přístroj otevřen, před kalibrací, čištěním, opravou
nebo výměnou jeho části, je nezbytné jej nejdříve odpojit od zdroje elektrického proudu.
• Pokud je potřebný servis nebo oprava některé části uvnitř přístroje a pracovat s otevřeným
přístrojem pod napětím, svěřte takovou práci odborníkovi, který je obeznámen s možnými riziky
a se souvisejícími předpisy.
• Nikdy nesahejte na napájecí kabel mokrýma rukama. Hrozí riziko smrtelného úrazu elektrickým
proudem.
• Nikdy netahejte za kabel zdrojové jednotky. Vytahujte ji vždy uchopením těla jednotky.
• Z bezpečnostních důvodů odpojte síťový adaptér od sítě v případě bouřky spojené s blesky.
• Nikdy sám neměňte poškozené připojovací kabely. Pokud je kabel poškozený, odpojte přístroj
od napájecího zdroje a kabel odneste do odborného servisu.
• Pokud máte důvod si myslet, že s přístrojem není možné déle bezpečně pracovat, vypněte
jej a zabezpečte proti neúmyslnému spuštění. Musíte předpokládat, že s přístrojem není možné
dále pracovat, když:
- přístroj jeví zřejmé známky poškození
- přístroj nepracuje správně, nebo vůbec
- přístroj byl skladován delší dobu v nevhodných podmínkách
- přístroj by vystaven mimořádným otřesům při dopravě.
Připojovací a ovládací prvky
A. Čočka kamery
B. Schránka pro baterie
C. Spínač uvedení do provozu a vypnutí (On / Off)
D. Provozní panel
E. Závit pro připojení držáku
F. Připojovací video cinchový kabel
G. Síťový adaptér
H. Držák s montážním materiálem
Provozní panel obsahuje následující prvky:
1. Indikátor, který signalizuje zapnutí menu nastavení
2. Přepínač obrazového formátu PAL / NTSC a režim ukládání do paměti
3. Tlačítko „MENU“ pro vyvolání menu a opuštění menu (exit)
4. Video vstup
Na tento vstup je vysílán obrazový signál a slouží také k připojení cinchového kabelu videa (F).
5. Tlačítko přetočení zpět s funkcí při nastavení (-)
6. Zdířka pro připojení nízkonapěťového konektoru síťového adaptéru (G)
7. Indikátor zapnutí
8. Tlačítko rychlého přetočení dopředu s funkcí při nastavení (+)
9. Tlačítko „PLAY“ pro přehrávání, pauzu a s funkcí při nastavení
10. Tlačítko „REC“ pro zastavení (stop), nahrávání a s funkcí při nastavení
11. Indikátor přehrávání
12. Indikátor nahrávání
Napájení
Instalace baterií / výměna baterií
Při výměně baterií postupujte následovně:
1. Odpojte od kamery síťový adaptér (G).
2. Otevřete kryt schránky pro baterie.
3. Posuňte kryt dolů ve směru šipky, jak je znázorněno
na obrázku vpravo.
4. Vložte do schránky pro baterie 4 baterie typu AA, přičemž věnujte pozornost označení polarity
ve schránce.
5. Víko schránky opět uzavřete.
Monitorovací kamera může být po kratší dobu napájena i bateriemi nebo akumulátory.
Umožňuje se tak provoz nezávisle na napájecím zdroji.
Provoz s napájecím zdrojem
1. Připojte nízkonapěťový konektor síťového adaptéru (G)
do zdířky pro připojení adaptéru na kameře (6).
2. Zapojte konektor do vhodné zásuvky elektrického proudu.
3. Nyní je kamera připravena k použití.
Nastavení a montáž zařízení
Najděte vhodné místo pro upevnění kamery, z kterého je možné sledovat oblast, kterou chcete
monitorovat.
Vhodné místo pro umístění kamery má následující vlastnosti:
• Co možno nejméně prašné místo
• Slabé vibrace
• Dobré větrání
• Někde poblíž se nachází zásuvka elektrického proudu
Monitorovací kamera ani její zdrojová jednotka nejsou voděvzdorné, a proto pro umístění
kamery vyberte místo, které je chráněno nějakou zábranou proti vodě.
Montáž nástěnné podpěry
1. Vyhlédněte si vhodné místo pro montáž (pokud
možno s přístupem k zásuvce)
2. Pomocí přiložených šroubů připevněte podpěru
na vhodnou zeď nebo na vhodnou plochu.
V případě potřeby použijte hmoždinky.
3. Šroub nástěnného držáku (H) nasměrujte
do závitu pro připojení držáku na kameře (E)
a přišroubujte jej na závit.
4. Srovnejte kameru a pevně přišroubujte boční
aretační šroub.
Nesměrujte kameru přímo proti zdroji silného světla, protože by to mohlo vést
k přeexponování a ke špatnému obrazu.
Připojení cinchového kabelu
Připojte cinchový video kabel podle zobrazení
na obrázku vpravo na zdířku video výstupu kamery
a propojte jej s vhodným monitorem, nebo s TV
systémem, který má patřičný cinchový vstup
pro video.
Abyste se vyhnuli deformacím obrazu a špatnému spojení, připojujte žlutý video konektor
výhradně na cinchový video vstup.
Pro všechny propojení používejte pouze vhodně stíněné cinchové kabely. Použití jiných,
nevhodných kabelů může vést k poruchám. Snažte se, aby délka kabelů byla co nejkratší.
Obsluha přístroje
Základní nastavení
Monitorovací kamera zaznamenává spolu s obrazem i datum a čas nahrávky. Můžete také nastavit
různé parametry, jako rozlišení a kvalitu obrazu, snímací frekvenci a citlivost záznamu na pohyb. Před
prvním použitím proto budete muset vybrat v menu nastavení požadované parametry. Připojte kameru
k monitoru, nebo k TV přijímači podle výše uvedených pokynů. Nastavte přepínač obrazového formátu
(2) v horní části kamery na požadovaný barevný standard.
NTSC = 60 Hz formát barevného obrazu používaný v severní Americe,
PAL = 50 Hz formát barevného obrazu používaný v Evropě.
Zapněte monitor, nebo TV přijímač a zvolte na něm vstup, do kterého je připojena kamera (obvykle
„AV“ vstup). Spínač ( C ) posuňte do polohy „ON“, čím zapnete monitorovací kameru. Rozsvítí se
indikátor zapnutí (7). Po zapnutí kamery se vždy automaticky spustí test systému. Obrazovka zmodrá
a krátce se objeví „REC“ (12), které následně opět zmizí. Z výroby je kamera nastavena tak, že se
automaticky přepíná na režim přímého záznamu. Na obrazovce se zobrazuje scéna, kterou kamera
právě zachycuje. Po přepnutí do režimu nahrávání (čas/pohyb) začne monitorovací kamera
zaznamenávat snímaný obraz.
Stiskněte tlačítko „MENU/EXIT“ (3), kterým otevřete hlavní menu.
Tlačítky (9) a (10) můžete volit nastavení jednotlivých položek. U aktuálně vybrané položky
se zobrazí na začátku řádku značka trojúhelníku. Každá položka menu obsahuje ještě vedlejší
nabídku. Pro ulehčení orientace je struktura nabídky zobrazována v pravém horním rohu obrazovky
čtverečky.
1 čtverec = hlavní menu
2 čtverce = první vedlejší nabídka
3 čtverce = druhá vedlejší nabídka
Vedlejší nabídky jsou aktivovány stisknutím tlačítka „+“ (8). Tlačítkem „EXIT“ (3) se přepnete
na předchozí nabídku, nebo nastavení v hlavním menu ukončíte.
Parametry nastavení ve vedlejší nabídce měníte tlačítky „ – „ (5) a „+“ (8).
Jednotlivé položky nabídky a jejich parametry jsou detailně popsány níže.
Nastavení data a času
Datum a čas se nastavuje pod položkou nabídky „SET DATE/TIME“. Tohle nastavení je důležité
pro pozdější vyhodnocování záznamu a pro režim časově nastaveného záznamu. Zvolte položku
menu a stiskněte „+“ (8). Otevře se vedlejší nabídka data a času.
Na obrazovce se objeví hlavní menu a indikátor (1)
signalizuje režim menu.
Stiskněte tlačítko (9), nebo (10) pro výběr položky
menu.
Tlačítky „+“ (8) a „-„ (10) změňte hodnoty.
DATE FORMAT = nastavení časového formátu:
Rok/měsíc/den (Y/M/D)
Měsíc/den/rok (M/D/Y)
Den/měsíc/rok (D/M/Y)
SET DATE = nastavení data
SET TIME = nastavení času
Stiskněte „MENU/EXIT“ (3) pro opuštění této nabídky.
Nastavení detekce pohybu
Položka nabídky „SET MOTION DETECTION“ Vám umožňuje nastavení citlivosti detekce pohybu.
Můžete zde nastavit úroveň změny obrazu snímaného kamerou, při kterém by mělo dojít ke spuštění
záznamu. Smyslem tohoto nastavení je, aby se zabránilo náhodnému spuštění záznamu
zapříčiněnému například pohyby větví a listů stromů apod.
Zvolte menu a stiskněte „+“ (8)
Otevře se vedlejší nabídka „MD SENSITIVITY“,
která obsahuje grafické znázornění síly signálu.
Citlivost detekce pohybu je možné nastavit v rozsahu
od 0 % (citlivá) do 100 % (necitlivá).
Černá část sloupce znázorňuje změnu obrazu. (žádná odchylka = žádná změna obrazu, velká
odchylka = mnoho změn na obraze). Aktuální úroveň signálu je zobrazena v %, v řádku „MD
ENERGY“.
Úroveň nastavené změny můžete lehce přezkoušet, když v záběru kamery uděláte nějaký
pohyb (např. rukou).
Červený sloupec znázorňuje mez spuštění záznamu. Pozici sloupce můžete měnit tlačítky „+“
(8) a „-„ (5). Aktuálně nastavená hodnota meze je zobrazena v % v řádku „MD THRESHOLD“.
Záznam monitorovací kamery se spouští, když se černý sloupec dotkne červeného sloupce.
Pro opuštění nabídky nastavení citlivosti stiskněte tlačítko „MENU/EXIT“.
Nastavení parametrů manuálního záznamu
Položka nabídky „MANUAL RECORDING“ Vám umožňuje nastavení parametry obrazu, jako rozlišení,
rychlost a kvalita ručního nahrávání.
Čím vyšší hodnotu rozlišení a kvality zvolíte, tím víc místa bude obraz zabírat v paměti.
VIDEO SIZE (rozlišení obrazu) 640 x 480 pixelů 320 x 240 pixelů
FRAME RATE (FPS) snímací
frekvence (počet snímků za
sekundu)
Nastavení počtu snímků za sekundu Vám umožňuje zaznamenávat buď jednotlivé obrázky,
nebo filmy. Při frekvenci 25 FPS jsou snímky přehrávány bez přerušování. Při rozlišení
640 x 480 můžete nastavit pouze snímkovací frekvenci do úrovně 12 FPS.
QUALITY (kvalita obrazu)
LOW nízká úroveň kvality, která vyžaduje méně místa v paměti
MEDIUM normální úroveň kvality
HIGH vysoká úroveň kvality, která vyžaduje více místa v paměti
Pro opuštění nabídky stiskněte „MENU/EXIT“ (3).
Nastavení parametrů časově nastaveného záznamu
Položka nabídky „SCHEDULE RECORD“ Vám umožňuje nastavení parametrů obrazu, jako rozlišení,
rychlost a kvaltu, tak i časové rozmezí pro nahrávání v určitém časovém úseku.
Zvolte položku menu a stiskněte „+“ (8). Otevře se vedlejší nabídka „SCHEDULE RECORD“.
Tato vedlejší nabídka obsahuje další dvě podnabídky pro nepřetržitý záznam v přednastaveném
časovém rámci (CONTINUE RECORD) a záznam v určeném časovém rámci jen na základě detekce
pohybu (MOTION RECORD).
FPS 1 – 12 FPS 1 – 30 FPS
Zvolte položku menu a stiskněte „+“ (8).
Otevře se vedlejší nabídka „MANUAL RECORD“.
Stiskněte tlačítko (9), nebo (10) pro volbu
položky menu.
Hodnotu parametrů měníte tlačítky „+“ (8) a „-„ (5).
Přehled parametrů pohybu
Přehled parametrů času
Podnabídky
Pro výběr podnabídky „MOTION RECORD“ nebo „CONTINUE RECORD“ stiskněte tlačítko (9), nebo
(10). Volbu potvrďte tlačítkem „+“ (8) a přejdete do vybraného vedlejší nabídky.
Pro opuštění nabídky stiskněte „MENU/EXIT“ (3).
Záznam na základě detekce pohybu (MOTION RECORD) při nepřetržitém nahrávání
Tlačítky „+“ (8) a „-„ (5) měníte parametry.
VIDEO SIZE (rozlišení obrazu) 640 x 480 pixelů 320 x 240 pixelů
FRAME RATE (FPS) snímková
frekvence (počet snímků za
sekundu)
Nastavení počtu snímků za sekundu Vám umožňuje zaznamenávat buď jednotlivé obrázky,
nebo filmy. Při frekvenci 25 FPS jsou snímky přehrávány bez přerušování. Při rozlišení
640 x 480 můžete nastavit pouze snímkovací frekvenci do úrovně 12 FPS.
FPS 1 – 12 FPS 1 – 30 FPS
RECORD (záznam)
ON / OFF ( zapnuto / vypnuto)
SCHEDULE - nastavení časového rámce
DURATION
Čas trvání jednotlivého záznamu
Nastavení rozsahu 5/10/15/20/30 sekund
QUALITY (kvalita obrazu)
LOW nízká úroveň kvality, která vyžaduje méně místa v paměti
MEDIUM normální úroveň kvality
HIGH vysoká úroveň kvality, která vyžaduje více místa v paměti
Pro opuštění nabídky stiskněte „MENU/EXIT“ (3).
Záznam v rámci přednastaveného časového úseku
Stiskněte (9), nebo (10) pro výběr položky menu. Tlačítky „+“ a „-„ měníte parametry.
RECORD ON / OFF
Nahrávání zapnuto / vypnuto
SCHEDULE – Nastavení časového rámce
VIDEO SIZE (rozlišení obrazu) 640 x 480 pixelů 320 x 240 pixelů
FRAME RATE (FPS) snímková
frekvence (počet snímků za
FPS 1 – 12 FPS 1 – 30 FPS
sekundu)
Nastavení počtu snímků za sekundu Vám umožňuje zaznamenávat buď jednotlivé obrázky,
nebo filmy. Při frekvenci 25 FPS jsou snímky přehrávány bez přerušování. Při rozlišení
640 x 480 můžete nastavit pouze snímkovací frekvenci do úrovně 12 FPS.
QUALITY (kvalita obrazu)
LOW nízká úroveň kvality, která vyžaduje méně místa v paměti
MEDIUM normální úroveň kvality
HIGH vysoká úroveň kvality, která vyžaduje více místa v paměti
Pro opuštění nabídky stiskněte „MENU/EXIT“ (3).
Zobrazení a vymazání paměti
Položka menu „SD CARD OPTIONS“ zobrazuje velikost paměti a umožňuje vymazání vnitřní paměti.
Zvolte položku menu a stiskněte „+“ (8). Zobrazí se vedlejší nabídka „SD CARD OPTIONS“.
Zobrazení velikosti paměti:
TOTAL SPACE – celková velikost paměti
REMAIN SPACE – velikost volné paměti
Stiskněte „+“ (8) pro otevření nabídky vymazání paměti.
Tlačítkem „EXIT“ opustíte nabídku.
V nabídce vymazání paměti se objeví varování.
Varovaní! Všechna uložena data budou vymazána!
NO = tlačítko „EXIT“ Vás vrátí do hlavní nabídky.
YES = tlačítkem „+“ (8) se spustí vymazání.
Krátce poté, co byla paměť vymazána, se na displeji objeví
„FORMAT OK“.
Do hlavní nabídky se vrátíte, když 2x stisknete tlačítko „EXIT“.
Zobrazení stavu systému
Položka menu „SYSTÉM STATUS“ umožňuje zobrazení verze systému a všech nastavených
parametrů záznamu.
Zvolte položku menu a stiskněte „+“ (8). Otevře se vedlejší nabídka „SYSTÉM STATUS“.
Zobrazení ručně nastavených hodnot
Zobrazení dat detekce pohybu
Zobrazení nastaveného časového rámce
Stiskněte libovolné tlačítko pro opuštění nabídky.
Resetování hodnot na původní tovární nastavení
Položka menu „FACTORY DEFAULT“ umožňuje resetování na tovární nastavení.
Resetují se všechna nastavení s výjimkou data a času.
Zvolte položku menu a stiskněte „+“ (8).
Otevře se vedlejší nabídka „FACTORY DEFAULT“.
Na displeji se zobrazí otázka:
Resetovat nyní na původní nastavení?
NO = tlačítkem „EXIT“ návrat do hlavní nabídky.
YES = tlačítkem „+“ (8) se zahájí resetování.
Režim záznamu
Přepínačem na zadní straně kamery vyberte režim paměti. Spodní přepínač (2) nastavte
na požadovaný režim paměti.
Full Stop = Nahrávání se zastaví, když je paměť plná.
Overwrite = Když je paměť plná, začnou se přepisovat obrázky, které byly natočené jako první
a tak se vymažou.
Spínačem ( C ) zapněte monitorovací kameru. Pokud je aktivovaný časovaný záznam, kamera začne
chvilku po spuštění automaticky nahrávat a rozsvítí se zobrazení „REC“.
Když není nastaven žádný čas a časovaný záznam není aktivní, kamera se po zapnutí automaticky
přepne do režimu přímého záznamu.
Pro spuštění nahrávání stiskněte tlačítko nahrávání (10) a indikátor (12) Vám signalizuje spuštění
funkce záznamu.
Aktuálně snímaný záznam můžete sledovat na připojeném monitoru.
Kromě snímaného obrazu uvidíte na obrazovce také nastavené parametry.
Datum a čas
Na spodním řádku se zobrazují zleva doprava
následující informace:
Současné nahrávání
Režim ručního záznamu
Rozlišení a kvalita obrazu
Symbol paměti: OK
Přepisovací režim
Tlačítkem „Stop“ (10) nahrávání zastavíte.
Režim přehrávání
Zaznamenaný obraz se ukládá do zabudované paměti spolu s datem a časem nahrávky.
Režim přehrávání je přístupný pouze tehdy, když svítí jenom indikátor zapnutí kamery
a ostatní funkce jsou vypnuty.
Stiskněte tlačítko STOP (10) nebo tlačítko MENU (3), abyste případně ukončili funkce,
které jsou aktivní
Přehrávání spustíte tlačítkem PLAY (9).
Zaznamenané obrázky se začnou plynule přehrávat.
Máte k dispozici několik funkcí záznamu.
Každým stisknutím tohoto tlačítka přepínáte mezi přehráváním a pauzou.
Zastavujete přehrávání
Každým stisknutím tlačítka v režimu přehrávání zvyšujete o jeden stupeň
rychlost přehrávání vpřed. Po dosažení nejvyšší rychlosti následuje opět přehrávání normální
rychlostí (střídání rychlostí: x1, x2, x4, x8, x16, x32, x1…).
Každé stisknutí tlačítka v režimu pauzy posouvá záznam o jeden obrázek vpřed.
Každým stisknutím tlačítka v režimu přehrávání zvyšujete o jeden stupeň
rychlost zpětného přehrávání směrem k začátku. Po dosažení nejvyšší rychlosti následuje
opět přehrávání normální rychlostí (střídání rychlostí: x1, x2, x4, x8, x16, x32, x1…).
Režim vyhledávání scény
Tento režim Vám umožňuje přímé vyhledání záznamu spojeného s určitým datem a časem.
Do režimu vyhledávání vstupujete přes položku menu „SEARCH AND PLAY“.
Postupujte následovně:
• Tlačítkem MENU (3) se přepněte do hlavní nabídky.
• Tlačítky (9) a (10) vyberte první položku nabídky (SEARCH AND PLAY) a výběr potvrďte
stisknutím „+“ (8). Na obrazovce se objeví nabídka vyhledávání.
Seznam dat se zobrazením složek (FILES).
Pokud má záznam několik složek, zobrazuje
se ve spodní části počet stránek (DATE PAGE).
Vodorovný sloupec znázorňuje podle barvy příslušné
režimy pořízení záznamu.
Černá – manuální záznam
Červená – záznam na základě detekce pohybu
Bílá - Načasovaný záznam
Tlačítky (9) a (10) vyberte požadované datum záznamu. Vybrané datum bude označeno
trojúhelníkem.
Tlačítky „-„ a „+“ můžete vybrat jednotlivé složky. Prvý zaznamenaný obrázek je vždy zobrazen
na pozadí obrazovky jako kontrolní obraz.
Rozsah vyhledávání je zobrazen jako bílý čtverec ve sloupci. Ve spodní části obrazovky vidíte
čas začátku záznamu. Pro spuštění přehrávání vybrané složky nebo pro opuštění nabídky
stiskněte „EXIT“.
Tlačítky „+“ (8) a „-„ (5) vyberte požadovanou funkci:
EXIT: Opuštění aktuální nabídky a návrat do hlavní
nabídky.
PLAY: Zahájení přehrávání.
Pro potvrzení výběru stiskněte „EXIT“ (3).
Řešení problémů
Monitorovací kamera splňuje nejnáročnější podmínky, které jsou kladeny na současné elektronické
výrobky, a pracuje velmi spolehlivě, ale i přesto může dojít k potížím. V této části naleznete možná
řešení různých potíží, které by se mohly během používání přístroje objevit:
Za každých okolností dodržujte bezpečnostní pokyny.
Problém Možná příčina
• Kamera je vypnuta.
Nefunguje obraz.
• Kamera není připojena ke zdroji proudu. LED kontrolka zapnutí
kamery nesvítí, napájecí adaptér není pravděpodobně správně
zapojen.
• Baterie jsou slabé.
Nefunguje zvuk
• Tato kamera zaznamenává pouze obraz, nikoliv zvuk.
• Byl špatně nastaven formát obrazu kamery. Přepínač (2) nastavte
Obraz skáče
v Evropě na PAL.
• Je špatný monitor
Blikající obraz.
Zobrazuje se symbol
Špatný, tmavý obraz
• V dosahu kamery se vyskytuje silný zdroj světla nebo světlomet.
• Chyba paměti, je nutný servis
• Nejsou dostatečné světelné podmínky pro záznam v dobré kvalitě.
Všechny ostatní opravy, než jsou popsány výše, by měl vykonávat pouze odborný servis.
Údržba a čištění
Pro čištění displejů a vnějších částí používejte jen měkký, trochu navlhčený hadřík.
Nepoužívejte žádná rozpouštědla nebo abrazivní čisticí prostředky, protože byste mohli
poškodit LCD displej a vnější části přístroje. Žádnou část kamery nenamočte do vody.
Manipulace s bateriemi a akumulátory
Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí,
že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí
baterií vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou
malých dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání
pokožky. V takovémto případě použijte vhodné ochranné rukavice! Dejte
pozor nato, že baterie nesmějí být zkratovány, odhazovány do ohně nebo
nabíjeny! V takovýchto případech hrozí nebezpečí exploze! Nabíjet můžete
pouze akumulátory.
Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem
a nepatří do domovního odpadu a musí být s nimi zacházeno tak,
aby nedocházelo k poškození životního prostředí!
K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby
v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!
Šetřete životní prostředí!
Recyklace
Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje
odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení.
Šetřete životní prostředí! Přispějte k jeho ochraně!
Technická data
Kamera
Napájení
Příkon 180 mA
Obrazový senzor ¼“ barevný CMOS senzor
Čočky F 2,0 / f3,7
Šum signálu <46 dB
Automatická clona 1/60 – 1/15.000 s
Jas / prolínaní bílé automaticky
Úroveň video výstupu 1 Vp-p / 75 Ω
Video konektor cinch
Rozlišení obrazu VGA (640 x 480) / QVGA (320 x 240)
Kvalita obrazu Vysoká, střední, nízká
Režim záznamu
Snímací frekvence
Paměť 2 GB
Funkce přehrávání
Hmotnost kamery přibližně 107 g (bez baterií)
Rozměry (D x Š x V) 100 x 70 x 36 mm
Napájecí adaptér
Provozní napětí 100 – 240 V/AC, 50/60Hz
Výstupní napětí 12 V/DC, 500 mA
Záruka
Na monitorovací kameru s vnitřní pamětí 2 GB poskytujeme záruku 24 měsíců.
Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení,
nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou.
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. VAL/3/2012
12 V DC (s napájecí jednotkou adaptéru);
4,8 – 6 V DC (4 x AA baterie)
Manuální, nahrávání jen při detekci pohybu nebo nepřetržitě a také
načasované
1 – 12 FPS (640 x 480)
1 – 30 FPS (320 x 240)
Rychlý posun vpřed / vzad x1, x2, x4, x8, x16, x32, pauza, jednotlivé
obrázky
Loading...
