SLO - NAVODILO ZA NAMESTITEV IN UPORABO Št. izd. : 751721
www.conrad.si

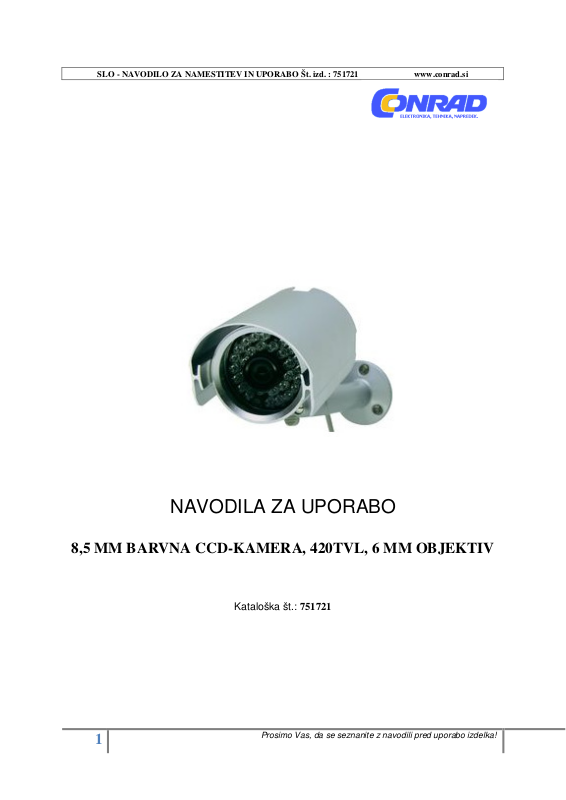

NAVODILA ZA UPORABO
8,5 MM BARVNA CCD-KAMERA, 420TVL, 6 MM OBJEKTIV
Kataloška št.: 751721
Prosimo Vas, da se seznanite z navodili pred uporabo izdelka!
1
Namembnost naprave
Ta izdelek je namenjen avdio-vizualnemu nadzoru zgradb. Uporablja se za opazovanje in
varovanje slabo vidnih ali kritičnih območjih (npr. v trgovinah ali na območjih vhodov).
Naprava je primerna za zunanjo uporabo. Obratovalna napetost znaša 12V/DC. (alternativa
izvorne energije je ustrezen transformator).
Vgrajen IR domet znaša maksimalno 30 metrov. Naprava omogoča tudi možnost nočnega
načina snemanja. Vsi barvni odtenki se v nočnem načinu spremenijo v črno belo kombinacijo
barv v različnih odtenkih. Kontrast je avtomatično zaznaven s pomočjo prednjega senzorja.
Prosimo, da upoštevate, da je opazovanje oseb s to kamero brez njihove vednosti in privolitve
nezakonito početje.
Nepooblaščena predelava in/ali modificiranje naprave iz varnostnih razlogov in iz razlogov
skladnosti (CE) ni dovoljeno. Drugačna uporaba od zgoraj opisane lahko privede do poškodb
tega izdelka, poleg tega so s tem povezane tudi nevarnosti kot so npr. kratek stik, požar,
električni udar itd. Prosimo Vas, da se seznanite z navodili pred uporabo izdelka! Navodil ne
zavrzite!
Vsebina paketa:
• Kamera
• Stojalo za kamero
• Montažni material
• Navodila za uporabo
Razlaga simbolov
Simbol s strelo v trikotniku se uporablja, če je lahko ogroženo vaše zdravje, npr.
zaradi električnega udara. V notranjosti naprave se ne nahajajo sestavni deli, ki
bi jih morali kot uporabnik vzdrževati. Zato naprave nikoli ne odpirajte.
Ta simbol opozarja na pomembne informacije v teh navodilih za uporabo. Pred
začetkom uporabe izdelka skrbno preberite celotna navodila za uporabo tega
izdelka in navodila za uporabo proizvajalca priključenega porabnika, sicer lahko
nastopijo nevarnosti.
Ta simbol označuje posebne informacije in napotke za obratovanje naprave.
Prosimo Vas, da se seznanite z navodili pred uporabo izdelka!
2
Varnostni napotki
Pri škodi, nastali zaradi neupoštevanja teh navodil za uporabo, izgubite pravico do
uveljavljanja garancije! Ne jamčimo za posledično in materialno škodo ali za
telesne poškodbe oseb, ki nastane(jo) zaradi neustrezne uporabe naprave ali zaradi
neupoštevanja varnostnih napotkov!
Simbol s klicajem opozarja na pomembne napotke v teh navodilih za uporabo, ki jih je nujno
treba upoštevati.
a) Varnost izdelka
•..Izdelka ne smete izpostavljati močnim mehanskim obremenitvam.
...................................................................................................................................................
•..Izdelek ne sme biti izpostavljen ekstremnim temperaturam, neposrednemu sončnemu obsevanju,
močnim vibracijam, previsoki vlažnosti zraka, vlagi, prahu, lahko vnetljivim plinom, param ali
razredčilom.
...................................................................................................................................................
•..Ta izdelek je zapustil tovarno v varnostno in tehnično neoporečnem stanju. Za ohranitev tega stanja
in za zagotovitev varne uporabe morate kot uporabnik te naprave upoštevati varnostne napotke in
opozorilne opombe v teh navodilih za uporabo.
...................................................................................................................................................
•..Kot vir električne energije za vtične polnilnike lahko uporabite samo električno vticnico javnega
omrežja za oskrbo z električno energijo (230 V~/50 Hz). Naprave nikoli ne poskušajte upravljati pod
drugo napetostjo.
...................................................................................................................................................
•..Prepričajte se, da se vse električne povezave in povezovalni kabli med napravami sistema brezžicne
kamere kot tudi priključnih naprav skladajo z napotki v teh navodilih za uporabo.
...................................................................................................................................................
•..Upoštevajte tudi varnostne napotke in navodila za uporabo drugih naprav, ki jih prikljucite na to
napravo.
...................................................................................................................................................
•..Naprave nikoli ne začnite uporabljati takoj, ko ste jo prinesli iz hladnega ali toplega.prostora.
Kondenzacijska voda, ki pri tem nastane, utegne uničiti napravo. Počakajte, da je temperatura naprave
enaka sobni temperaturi, šele nato jo lahko priključite na električno omrežje.
...............................................................................................................................................
•..V primeru dvomov o delovanju, varnosti ali priključitvi naprav se obrnite na strokovnjaka.
...........
....................................................................................................................................
b) Varnost oseb
•..Izdelek ni igrača. Zaradi tega ne sodi v otroške roke in v bližino hišnih ljubljenčkov!
...................................................................................................................................................
•..Pazite, da embalaže ne boste pustili nenadzorovano ležati, saj je vašemu otroku lahko nevarna
igrača.
...................................................................................................................................................
•..Pri odpiranju pokrovov in odstranjevanju delov, razen ko to lahko storite ročno, lahko izpostavite
dele naprave, ki so pod napetostjo. Tudi priključna mesta so lahko pod napetostjo.
...................................................................................................................................................
...V primeru, da je naprave pred izenačevanjem, čiščenjem, vzdrževalnimi deli, popravilom ali
menjavo sestavnih delov treba odpreti, jih je najprej treba ločiti od vseh virov napajanja.
.................
.............................................................................................................................
Prosimo Vas, da se seznanite z navodili pred uporabo izdelka!
3
...Če so vzdrževalna dela ali popravila odprte naprave pod napetostjo neizogibna, lahko to izvaja le
strokovnjak, ki je seznanjen z nevarnostmi, ki so povezane s tem, oz. z ustreznimi.predpisi.
........................................................................................................................
•..Vtičnih napajalnikov se nikakor ne dotikajte z mokrimi ali vlažnimi rokami.
...................................................................................................................................................
•..Nikoli ne vlecite za kabel vtičnega napajalnika, temveč vtični napajalnik vedno izvlecite iz vtičnice
tako, da ga držite za ohišje.
................................................................................................................................................
•..V primeru nevihte iz varnostnih razlogov vtične napajalnike izvlecite iz električne vtičnice.
...................................................................................................................................................
•..Pri nameščanju naprav upoštevajte, da priključni kabli ne smejo biti na takšnem mestu, kjer se lahko
zmečkajo ali poškodujejo na ostrih robovih.
...................................................................................................................................................
•..Poškodovanih kablov nikoli ne nadomeščajte sami. V tem primeru omrežni napajalnik ločite od
električnega omrežja, napravo pa naj popravi strokovnjak.
...................................................................................................................................................
•..Uporaba kamere ne more nadomestiti osebnega nadzora otroka, nadzora nege potrebnega človeka
itd., lahko pa ta nadzor olajša.
...................................................................................................................................................
•..Če domnevate, da varna uporaba naprave več ni mogoča, prenehajte z uporabo naprave.in jo
zavarujte pred nenamerno uporabo. Da varna uporaba ni več mogoča, lahko predpostavljate v
naslednjih primerih:
...- naprava je vidno poškodovana,
...- naprava ne deluje več,
...- po daljšem shranjevanjem pod neugodnimi pogoji,
...- po težkih obremenitvah pri prevozu.
c) Ostalo
...................................................................................................................................................
•..V obrtnih obratih je treba upoštevati predpise za preprečevanje nesreč za elektricne naprave in
obratna sredstva Sindikata obrtnih delavcev.
...................................................................................................................................................
•..V šolah in izobraževalnih ustanovah, hobi delavnicah in delavnicah samopomoči mora uporabo
električnih naprav nadzorovati odgovorno in izobraženo osebje.
...................................................................................................................................................
•..Vzdrževalna dela, prilagoditve in popravila lahko izvajajo le strokovnjaki v
specializiranih.delavnicah.
...................................................................................................................................................
•..Če imate še dodatna vprašanja, vendar v teh navodilih za uporabo ne najdete odgovorov,.prosimo,
da se obrnete na našo tehnično svetovalno službo ali drugega strokovnjaka.
Izberite primerno mesto za montažo, s katerega lahko opazujete želeni objekt.
Primerno mesto za montažo mora imeti naslednje lastnosti:
• suho (ni izpostavljeno vlagi),
• karseda malo prahu,
• malo vibracij,
• dobro kroženje zraka,
• električna vtičnica v neposredni bližini.
Prosimo Vas, da se seznanite z navodili pred uporabo izdelka!
4
Pritrditev stenskega držala
Pred začetkom vrtanja ali privijanjem vijakov se prepričajte, da na mestu vrtanja v zidu ali
betonu ne potekajo električni kabli, napeljava, cevi ipd., saj jih z vrtanjem lahko poškodujete.
Stensko držalo zajema 3 luknje, skozi katere pričvrstite držalo z vijaki. V steno izvrtajte
luknje. Za pritrditev stenskega držala na steno ali na primerno ploščo uporabite priložene
vijake. Po potrebi uporabite zidne vložke.
Kamero ustrezno usmerite in zategnite krilati vijak.
Kamero ne usmerite neposredno proti mestu, na katero pada sončna svetloba, saj
to lahko vodi to prevelike osvetlitve in posledično neostre slike.
Priključitev
Za zagotovitev primerne obratovalne napetosti, je opcija tudi energijski
transformer. (12 V/DC, 500 mA, polarnost: noter=plus, zunaj=minus). Preden
vzpostavite poveza in priključitev izvora energije, preverite ali se polarnost električne
napetosti ujema z polarnostjo energijskega transformerja. Napačno ujemanje polarnosti lahko
privede do okvare naprave.
Sledite naslednjim napotkom za pravilno priključitev:
• Povežite BNC spojnik naprave z video inputom naprave s zaslonom (npr. monitor)
• Vaš nizko naelektren vtikač energijskega transformerja (ni vključen v vsebino pakete)
povežite z nizko naelektren konektor kamere.
• Vključite transformer v električno vtičnico z električno napetostjo 230V/AC – 50Hz.
• Vključite monitor in izberite pravi kanal, da omogočite funkcijo prikaza na zaslonu
Vzdrževanje in čiščenje
Naprave razen občasnega čiščenja ne potrebujejo vzdrževanja, zato jih nikoli ne poskušajte
odpirati. Če naprave odprete, izgubite pravico do uveljavljanja garancije. Zunanjost naprav
lahko čistite le z mehko, rahlo navlaženo krpo ali čopičem.
Za čiščenje ne uporabljajte čistilih sredstev, ki vsebujejo ogljik, prav tako ne smete uporabljati
bencina, alkohola in podobnih sredstev. Ta sredstva lahko poškodujejo površino naprave.
Poleg tega so hlapi zdravju škodljivi in eksplozivni. Za čiščenje prav tako ne smete
uporabljati ostrih orodij, izvijačev ali kovinskih krtač ipd.
Prosimo Vas, da se seznanite z navodili pred uporabo izdelka!
5
Odstranjevanje
Zaradi varstva okolja in za kar se da popolno recikliranja uporabljenih surovin,
je potrošnik zavezan oddati odslužene in pokvarjene naprave na javnem
zbirališču odpadnih električnih naprav.
Simbol prečrtanega smetnjaka s kolesi pomeni, da je treba ta izdelek oddati na zbirališču
elektronskih odpadkov, saj tovrstno recikliranje omogoča najboljše možno predelavo surovin.
Tehnične karakteristike
Obratovalna napetost: ................................................................................................... 12 V DC
Poraba toka: ......................................................................................................... maks. 300 mA
Senzor slike: .................................................................................................. 1/3" barvni CMOS
Ločljivost: ........................................................................................... 420 TV linij (vodoravno)
Leča: ................................................................................................................................... 6 mm
Občutljivost: ........................................................................................................... 0,001 luksov
Zaznava (horizontalno)………………………………………………………………………45°
Zaznava (vertikalno)…………………………………………………………………………33°
Zaznava kota IR LED……………………………………………………………………....45°
IR LED……………………………………………………………………………………..…30
IR domet……………………………………………………………………………….. do 30 m
Tip protekcije……………………………………………………………………………....IP 65
Delovna temperatura……………………………………………………….…..-20°C do +50°C
Mere ( D x Š ) ......................................................................................................... 118 x 60mm
Masa…………………………………………………………………………..………cca. 275 g
Prosimo Vas, da se seznanite z navodili pred uporabo izdelka!
6
GARANCIJSKI LIST
Izdelek: 8,5 MM BARVNA CCD-KAMERA, 420TVL, 6 MM OBJEKTIV
Kat. št.: 751721
Garancijska Izjava:
Proizvajalec jamči za kakovost oziroma brezhibno delovanje v garancijskem roku, ki začne teči z izročitvijo
blaga potrošniku. Garancija za izdelek, razen dodanih žarnic, baterij in programske opreme, je 1 leto.
Izdelek, ki bo poslan v reklamacijo, vam bomo najkasneje v skupnem roku 45 dni vrnili popravljenega ali ga
zamenjali z enakim novim in brezhibnim izdelkom. Okvare zaradi neupoštevanja priloženih navodil, nepravilne
uporabe, malomarnega ravnanja z izdelkom in mehanske poškodbe so izvzete iz garancijskih pogojev.
Vzdrževanje, nadomestne dele in priklopne aparate proizvajalec zagotavlja za trikratno
obdobje garancije.
Servisiranje izvaja proizvajalec sam na sedežu firme CONRAD ELECTRONIC SE, Klaus-Conrad-Strasse 1,
Nemčija.
Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66, 1290 Grosuplje, skupaj
z izpolnjenim garancijskim listom.
Prodajalec: ___________________________________________________________
Datum prodaje in žig prodajalca:
________________
Garancija velja od dneva nakupa izdelka, kar kupec dokaže s priloženim, pravilno izpolnjenim
garancijskim listom.
Prosimo Vas, da se seznanite z navodili pred uporabo izdelka!
7
