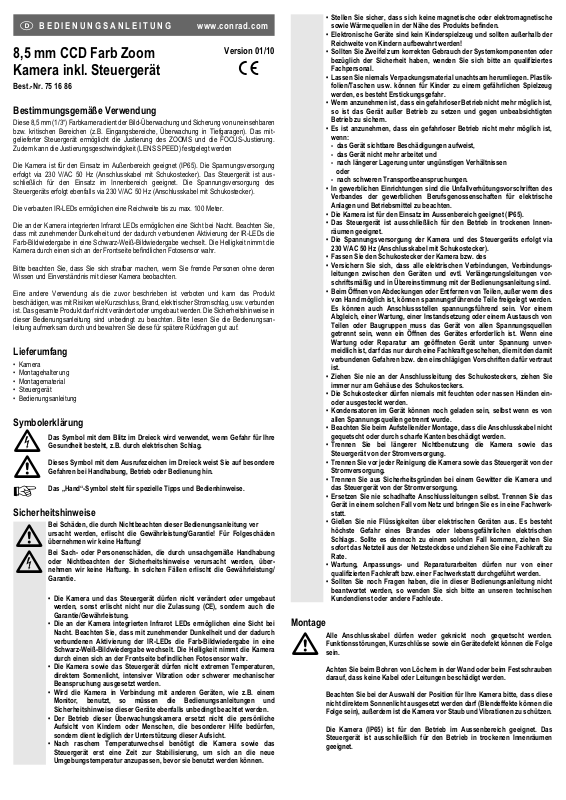

Conrad 75 16 86 Operating Instructions [ml]

8,5 mm CCD Farb Zoom

Version 01/10

Kamera inkl. Steuergerät °

Best.-Nr. 75 16 86

Bestimmungsgemäße Verwendung

Diese 8,5 mm (1/3“) Farbkamera dient der Bild-Überwachung und Sicherung von uneinsehbaren
bzw. kritischen Bereichen (z.B. Eingangsbereiche, Überwachung in Tiefgaragen). Das mit­gelieferter Steuergerät ermöglicht die Justierung des ZOOMS und die FOCUS-Justierung.
Zudem kann die Justierungsgeschwindigkeit (LENS SPEED) festgelegt werden

Die Kamera ist für den Einsatz im Außenbereich geeignet (IP65). Die Spannungsversorgung
erfolgt via 230 V/AC 50 Hz (Anschlusskabel mit Schukostecker). Das Steuergerät ist aus­schließlich für den Einsatz im Innenbereich geeignet. Die Spannungsversorgung des
Steuergeräts erfolgt ebenfalls via 230 V/AC 50 Hz (Anschlusskabel mit Schukostecker).

Die verbauten IR-LEDs ermöglichen eine Reichweite bis zu max. 100 Meter.

Die an der Kamera integrierten Infrarot LEDs ermöglichen eine Sicht bei Nacht. Beachten Sie,
dass mit zunehmender Dunkelheit und der dadurch verbundenen Aktivierung der IR-LEDs die
Farb-Bildwiedergabe in eine Schwarz-Weiß-Bildwiedergabe wechselt. Die Helligkeit nimmt die
Kamera durch einen sich an der Frontseite befindlichen Fotosensor wahr.

Bitte beachten Sie, dass Sie sich strafbar machen, wenn Sie fremde Personen ohne deren
Wissen und Einverständnis mit dieser Kamera beobachten.

Eine andere Verwendung als die zuvor beschrieben ist verboten und kann das Produkt
beschädigen, was mit Risiken wie Kurzschluss, Brand, elektrischer Stromschlag, usw. verbunden
ist. Das gesamte Produkt darf nicht verändert oder umgebaut werden. Die Sicherheitshinweise in
dieser Bedienungsanleitung sind unbedingt zu beachten. Bitte lesen Sie die Bedienungsan­leitung aufmerksam durch und bewahren Sie diese für spätere Rückfragen gut auf.

Lieferumfang

• Kamera

• Montagehalterung

• Montagematerial

• Steuergerät

• Bedienungsanleitung

Symbolerklärung

Ꮨ

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre
Gesundheit besteht, z.B. durch elektrischen Schlag.



Dieses Symbol mit dem Ausrufezeichen im Dreieck weist Sie auf besondere
Gefahren bei Handhabung, Betrieb oder Bedienung hin.

☞

Das „Hand“-Symbol steht für spezielle Tipps und Bedienhinweise.

Sicherheitshinweise



Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung ver
ursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden
übernehmen wir keine Haftung!

Ꮨ

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung
oder Nichtbeachten der Sicherheitshinweise verursacht werden, über­nehmen wir keine Haftung. In solchen Fällen erlischt die Gewährleistung/
Garantie.

• Die Kamera und das Steuergerät dürfen nicht verändert oder umgebaut
werden, sonst erlischt nicht nur die Zulassung (CE), sondern auch die
Garantie/Gewährleistung.

• Die an der Kamera integrierten Infrarot LEDs ermöglichen eine Sicht bei
Nacht. Beachten Sie, dass mit zunehmender Dunkelheit und der dadurch
verbundenen Aktivierung der IR-LEDs die Farb-Bildwiedergabe in eine
Schwarz-Weiß-Bildwiedergabe wechselt. Die Helligkeit nimmt die Kamera
durch einen sich an der Frontseite befindlichen Fotosensor wahr.

• Die Kamera sowie das Steuergerät dürfen nicht extremen Temperaturen,
direktem Sonnenlicht, intensiver Vibration oder schwerer mechanischer
Beanspruchung ausgesetzt werden.

• Wird die Kamera in Verbindung mit anderen Geräten, wie z.B. einem
Monitor, benutzt, so müssen die Bedienungsanleitungen und
Sicherheitshinweise dieser Geräte ebenfalls unbedingt beachtet werden.

• Der Betrieb dieser Überwachungskamera ersetzt nicht die persönliche
Aufsicht von Kindern oder Menschen, die besonderer Hilfe bedürfen,
sondern dient lediglich der Unterstützung dieser Aufsicht.

• Nach raschem Temperaturwechsel benötigt die Kamera sowie das
Steuergerät erst eine Zeit zur Stabilisierung, um sich an die neue
Umgebungstemperatur anzupassen, bevor sie benutzt werden können.

쮕

BEDIENUNGSANLEITUNG www.conrad.com

• Stellen Sie sicher, dass sich keine magnetische oder elektromagnetische
sowie Wärmequellen in der Nähe des Produkts befinden.

• Elektronische Geräte sind kein Kinderspielzeug und sollten außerhalb der
Reichweite von Kindern aufbewahrt werden!

• Sollten Sie Zweifel zum korrekten Gebrauch der Systemkomponenten oder
bezüglich der Sicherheit haben, wenden Sie sich bitte an qualifiziertes
Fachpersonal.

• Lassen Sie niemals Verpackungsmaterial unachtsam herumliegen. Plastik­folien/Taschen usw. können für Kinder zu einem gefährlichen Spielzeug
werden, es besteht Erstickungsgefahr.

• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist,
so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten
Betrieb zu sichern.

• Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist,
wenn:

- das Gerät sichtbare Beschädigungen aufweist,

- das Gerät nicht mehr arbeitet und

- nach längerer Lagerung unter ungünstigen Verhältnissen

oder

- nach schweren Transportbeanspruchungen.

• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des
Verbandes der gewerblichen Berufsgenossenschaften für elektrische
Anlagen und Betriebsmittel zu beachten.

• Die Kamera ist für den Einsatz im Aussenbereich geeignet (IP65).

• Das Steuergerät ist ausschließlich für den Betrieb in trockenen Innen­räumen geeignet.

• Die Spannungsversorgung der Kamera und des Steuergeräts erfolgt via
230 V/AC 50 Hz (Anschlusskabel mit Schukostecker).

• Fassen Sie den Schukostecker der Kamera bzw. des

• Versichern Sie sich, dass alle elektrischen Verbindungen, Verbindungs­leitungen zwischen den Geräten und evtl. Verlängerungsleitungen vor­schriftsmäßig und in Übereinstimmung mit der Bedienungsanleitung sind.

• Beim Öffnen von Abdeckungen oder Entfernen von Teilen, außer wenn dies
von Hand möglich ist, können spannungsführende Teile freigelegt werden.
Es können auch Anschlussstellen spannungsführend sein. Vor einem
Abgleich, einer Wartung, einer Instandsetzung oder einem Austausch von
Teilen oder Baugruppen muss das Gerät von allen Spannungsquellen
getrennt sein, wenn ein Öffnen des Gerätes erforderlich ist. Wenn eine
Wartung oder Reparatur am geöffneten Gerät unter Spannung unver­meidlich ist, darf das nur durch eine Fachkraft geschehen, die mit den damit
verbundenen Gefahren bzw. den einschlägigen Vorschriften dafür vertraut
ist.

• Ziehen Sie nie an der Anschlussleitung des Schukosteckers, ziehen Sie
immer nur am Gehäuse des Schukosteckers.

• Die Schukostecker dürfen niemals mit feuchten oder nassen Händen ein­oder ausgesteckt werden.

• Kondensatoren im Gerät können noch geladen sein, selbst wenn es von
allen Spannungsquellen getrennt wurde.

• Beachten Sie beim Aufstellen/der Montage, dass die Anschlusskabel nicht
gequetscht oder durch scharfe Kanten beschädigt werden.

• Trennen Sie bei längerer Nichtbenutzung die Kamera sowie das
Steuergerät von der Stromversorgung.

• Trennen Sie vor jeder Reinigung die Kamera sowie das Steuergerät von der
Stromversorgung.

• Trennen Sie aus Sicherheitsgründen bei einem Gewitter die Kamera und
das Steuergerät von der Stromversorgung.

• Ersetzen Sie nie schadhafte Anschlussleitungen selbst. Trennen Sie das
Gerät in einem solchen Fall vom Netz und bringen Sie es in eine Fachwerk­statt.

• Gießen Sie nie Flüssigkeiten über elektrischen Geräten aus. Es besteht
höchste Gefahr eines Brandes oder lebensgefährlichen elektrischen
Schlags. Sollte es dennoch zu einem solchen Fall kommen, ziehen Sie
sofort das Netzteil aus der Netzsteckdose und ziehen Sie eine Fachkraft zu
Rate.

• Wartung, Anpassungs- und Reparaturarbeiten dürfen nur von einer
qualifizierten Fachkraft bzw. einer Fachwerkstatt durchgeführt werden.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht
beantwortet werden, so wenden Sie sich bitte an unseren technischen
Kundendienst oder andere Fachleute.

Montage



Alle Anschlusskabel dürfen weder geknickt noch gequetscht werden.
Funktionsstörungen, Kurzschlüsse sowie ein Gerätedefekt können die Folge
sein.

Achten Sie beim Bohren von Löchern in der Wand oder beim Festschrauben
darauf, dass keine Kabel oder Leitungen beschädigt werden.

Beachten Sie bei der Auswahl der Position für Ihre Kamera bitte, dass diese
nicht direktem Sonnenlicht ausgesetzt werden darf (Blendeffekte können die
Folge sein), außerdem ist die Kamera vor Staub und Vibrationen zu schützen.

Die Kamera (IP65) ist für den Betrieb im Aussenbereich geeignet. Das
Steuergerät ist ausschließlich für den Betrieb in trockenen Innenräumen
geeignet.

Die an der Kamera integrierten Infrarot LEDs ermöglichen eine Sicht bei
Nacht. Beachten Sie, dass mit zunehmender Dunkelheit und der dadurch ver­bundenen Aktivierung der IR-LEDs die Farb-Bildwiedergabe in eine Schwarz­Weiß-Bildwiedergabe wechselt. Die Helligkeit nimmt die Kamera durch einen
sich an der Frontseite befindlichen Fotosensor wahr.

• Suchen Sie eine geeignete Montagestelle für die Kamera.

☞

Achten Sie darauf, dass die Steckverbindungen des Anschlusskabels keiner
Feuchtigkeit ausgesetzt werden. Diese Steckverbindungen dürfen nur in tro­ckenen Räumen Verwendung finden. Diese Steckverbindungen müssen
daher (bei Montage im Außenbereich oder in Feuchträumen) so verlegt
werden, dass sie in einen trockenen Raum geführt werden.

• Am mitgelieferten Montagefuß befinden sich Montagelöcher. Halten Sie den Montagefuß an
die gewünschte Montagestelle und zeichnen Sie die Montagebohrung an.

• Bohren Sie die Montagelöcher.

• Befestigen Sie mit geeignetem Montagematerial den Montagefuß am Montageort.

• Schrauben Sie die Kamera.

• Justieren Sie die Kamera in die gewünschte Position und ziehen Sie anschließend die
Befestigungsschrauben fest.

☞

Die Kamera sollte nicht direkt auf starkes Sonnenlicht oder auf starke bzw.
direkte Beleuchtungen gerichtet werden, da dadurch das Bild übersteuert
werden kann.

Anschluss

Um einen ordnungsgemäßen Anschluss zu gewährleisten, gehen Sie wie folgt vor:

• Verbinden Sie den BNC-Anschluss der Kamera mit dem Videoeingang Ihres Anzeigegerätes
(z.B. ein Monitor).

• Schließen Sie den S-VIDEO Anschlusstecker der Kamera mit der S-VIDEO-Anschlussbuchse
des Steuergeräts (befindet sich auf der Rückseite des Steuergeräts.

• Schließen Sie den Schukostecker der Kamera sowie den Schukostecker des Steuergeräts an
eine ordnungsgemäße Haushaltsteckdose (230 V/AC 50 Hz) an.

• Schalten Sie Ihr Anzeigegerät ein und stellen Sie ggf. den entsprechenden Kanal ein um eine
Anzeige zu erhalten.

Erläuterung der Bedienelemente

1) Drehregler zur Einstellung der Justierungsgeschwindigkeit (LENS SPEED).

2) Diese Taster sind ohne Funktion. Die im Set enthaltene Kamera verfügt über eine auto­matische Blendensteuerung. Somit ist ein manuelles einstellen der Blende nicht notwendig.

3) Einstelltaster zur Justierung des ZOOMS.

4) Einstelltaster zur Festlegung des Focus (NEAR = nahestehendes Objekt, FAR =
Fokusierung auf ein weiter entferntes Objekt richten)

☞

Oberhalb der Einstelltaster befinden sich Status-LEDs. Diese leuchten rot
solange ein Taster betätigt wird.

Wartung und Reinigung

Bevor Sie das Gehäuse der Überwachungskamera oder des Steuergerätes außen reinigen,
trennen Sie diese von der Netzspannung.

Zur Reinigung der Außenseite der Geräte genügt ein sauberes, trockenes und weiches Tuch.

Reinigen Sie die Glasfront der Kamera sehr vorsichtig, andernfalls sind Kratzspuren möglich.
Benutzen Sie keine aggressiven Reinigungsmittel.

Entsorgung

Elektrische und elektronische Produkte dürfen nicht in den Hausmüll.

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den
geltenden gesetzlichen Vorschriften.

Technische Daten

a) Kamera

Bildsensor: 8,5 mm (1/3“) Sony CCD
Betriebsspannung: 230 V/AC 50 Hz
Stromaufnahme: max. 1500 mA (bei aktivierten IR-LEDs)

TV Linien horizontal: 420

Kameralinse: 6 – 60 mm
Lichtempfindlichkeit: 0 LUX
IR LEDs: 8
IR-LED-Reichweite: bis zu 100 Meter
Schutzart: IP 65
Arbeitstemperaturbereich: -10°C bis +50°C
Abmessungen (T x Ø): ca. 238 x 200 mm (ohne Montagefuß)
Gewicht: ca. 2300 Gramm (ohne Montagefuß)

b) Steuergerät

Spannungsversorgung: 230 V/AC 50 Hz
Stromaufnahme: max. 50 mA
Feinsicherung (Gehäuserückseite): f500mA250V

Arbeitstemperaturbereich: -10°C bis +50°C
Abmessungen: ca. 195 x 135 x 39 mm
Gewicht: ca. 880 Gramm

Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1,
D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie,
Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der
schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.

Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik
und Ausstattung vorbehalten.

© Copyright 2010 by Conrad Electronic SE.

8.5 mm CCD Colour Zoom

Version 01/10

Camera incl. control device °

Item-No. 75 16 86

Intended Use

This 8.5mm (1/3“) colour camera is used for image surveillance and protecting of secluded or
critical areas (e.g. entrance areas, surveillance of underground car parks). The provided control
allows adjustment of the ZOOM and the FOCUS. Furthermore the speed of adjustment (LENS
SPEED) can be set.

The camera is suitable for operation in outdoor areas (IP65). It is powered via 230 V/AC 50 Hz
(connection cable with safety plug). The control is only suitable for indoor use. Similarly, it is pow­ered via 230 V/AC 50 Hz (connection cable with safety plug).

The inbuilt IR LEDs enable coverage of up to a max. of 100 metres.

The camera’s integrated infrared LEDs allow night vision. Please note that coloured image
reproduction changes into black and white monochrome when increasing darkness activates the
IR-LEDs. The brightness is detected by the camera using a photo sensor on the front.

Please bear in mind that it is prohibited by law to observe strangers with a camera without their
knowledge and consent.

Do not operate the product in any other way than that described above. This could lead to dam­age to the product, which may give rise to hazards such as short circuit, fire and electric shock.
The product must not be modified or converted. Always observe the safety instructions included
in these operating instructions. Read the operating instructions carefully and keep them for later
reference.

Package Contents

• Camera

• Mounting bracket

• Installation material

• Control box

• Operating Instructions

Explanation of the Symbols

Ꮨ

The lightening symbol in a triangle is used to alert you to potential risks for
personal injury, such as electric shock.



This symbol, with an exclamation mark in a triangle, indicates particular dan­gers associated with handling, function or operation.

☞

The „Hand“ symbol indicates special tips and operating information.

Safety Instructions



If damaged, caused by not following these operating instructions, t h e
warranty/guaranty is void! We do not assume any liability for any conse­quential damage!

Ꮨ

We do not assume any liability for material and personal damage caused by
improper use or non-compliance with the safety instructions. The warranty
will be void in such cases.

• The camera and the control device must not be modified or converted, as
not only the CE approval will become void but also the warranty.

• The camera’s integrated infrared LEDs allow night vision. Please note that
coloured image reproduction changes into black and white monochrome
when increasing darkness activates the IR-LEDs. The brightness is detect­ed by the camera using a photo sensor on the front.

• The camera and the control device should not be exposed to extreme tem­peratures, direct sunlight, intense vibration or heavy mechanical stress.

• If the device is used with other devices e.g. a monitor, the operating instruc­tions and safety notices for the connected devices must be followed.

• The use of the surveillance camera system does not replace the personal
supervision of children, or people who require special assistance, but only
serves as a support to this supervision.

• After rapid changes in temperature, the camera requires some time to sta­bilise, in order to adjust to the ambient temperature, before it can be used.

• Ensure that no sources of magnetism or electro-magnetism or heat sources
are in the vicinity of the product.

• Electronic devices are not toys and should be kept out of the reach of chil­dren!

• Please contact a qualified person, if you are unsure about the safety and
correct use of the system components.

• Never leave the packaging material lying around unattended. Plastic­foil/bags etc. can be dangerous playthings for children, there is a risk of suf­focation.



OPERATING INSTRUCTIONS www.conrad.com

• If you have reason to assume that safe operation is no longer possible, dis­connect the device immediately and secure it against inadvertent operation.

• It can be assumed that safe operation is no longer possible if:

- the device shows visible signs of damage,

- the device no longer functions and

- the device was stored under unfavourable conditions for a long

period of time or

- it has been subjected to considerable stress in transit.

• In commercial institutions, the accident prevention regulations of the
Employer’s Liability Insurance Association for Electrical Systems and
Operating Materials are to be observed.

• The camera is suitable for operation in outdoor areas (IP65).

• The control device is only suitable for use in dry, closed indoor locations.

• Camera and control device are powered via 230 V/AC 50 Hz (connection
cable with safety plug).

• Grab the safety plug of the camera, and of the [[[control device, respective­ly, to disconnect it from the mains supply.]]]

• Ensure that all the electrical connections and connection cables between
the different devices and any extension cables conform to the regulations
and comply with the operating instructions.

• Live components may be exposed, if the covers are opened or parts
removed (unless this can be done without tools). Connection points may
also be live. If the appliance needs to be opened for calibration, servicing,
repair or to replace parts or circuit boards, it must be disconnected first
from all sources of current. If servicing or internal repairs are necessary,
this must be carried out by a specialist who is familiar with the risks
involved and with the relevant regulations.

• Never pull on the power cable, only grab the housing of the safety plug for
disconnecting.

• Never connect or disconnect safety power plugs with wet hands.

• Capacitors in the device may still be charged, even if the device has been
disconnected from all power supplies.

• When installing / mounting the appliance, make sure that the connection
cable is neither pinched nor damaged by sharp edges.

• Disconnect the power supply from the power socket if the unit is not in use
for a long period of time.

• Disconnect the camera as well as the control device from the power supply
before cleaning.

• For safety reasons, disconnect the camera and the control device from the
power supply during thunderstorms.

• Never replace damaged mains cables yourself. In such an event, discon­nect the appliance from the mains and take it to a specialist workshop.

• Never pour fluids out above electrical devices. You run the risk of causing
a fire or a fatal electric shock. If liquids enter the device, immediately dis­connect it from the power supply, remove the plug from the mains and con­sult an expert.

• Maintenance, adjustment and repair may only be carried out by a qualified
specialist or a specialised repair shop.

• For any unanswered questions please contact our customer service or oth­er specialists.

Installation



None of the connection cables must be bent nor squeezed. This can result in
malfunctions, short circuits and defects in the device.

Make sure that cables or wires are not damaged when drilling or bolting in
place.

Please note, you should choose a position for your camera that it is not
exposed to direct sunlight (this can cause glare). Further, the camera must be
protected from dust and vibration.

The camera is suitable for operation in outdoor areas (IP65). The control
device is only approved for use in dry indoor locations.

The camera’s integrated infrared LEDs allow night vision. Please note that
coloured image reproduction changes into black and white monochrome
when increasing darkness activates the IR-LEDs. The brightness is detected
by the camera using a photo sensor on the front.

• Find a suitable location for mounting the camera.

☞

Ensure that the plug and socket of the camera’s connection cable are not
exposed to damp. Plugs and sockets may only be used indoors. The camera
cable must (for installation in outdoor areas or in damp rooms) be placed so
it is led into a dry room.

• There are mounting holes at the mounting base. Hold the mounting base against the desired
mounting spot and mark the mounting holes.

• Drill the holes.

• Fasten the mounting base into place using appropriate installation material.

• Screw [
