SLO - NAVODILO ZA MONTAŽO IN UPORABO Št. art. :
751633
www.conrad.si
VARNOSTNI SISTEM ZA DOSTOP S PRSTNIM ODTISOM FP260
Št. artikla: 751633
1
KAZALO VSEBINE
1 NAMEN UPORABE ................................................................................................................................................. 3
2 VARNOSTNA OPOZORILA ................................................................................................................................ 3
3 MONTAŽA IN POVEZAVA VARNOSTNEGA SISTEMA ......................................................................... 3
4 PRVA UPORABA ..................................................................................................................................................... 4
5 PROGRAMIRANJE POOBLAŠČENIH PRSTNIH ODTISOV ................................................................ 4
MASTER PRSTNI ODTIS (LASTNIKOV PRSTNI ODTIS) .............................................................................. 5
USER PRSTNI ODTIS (UPORABNIKOV PRSTNI ODTIS) ............................................................................. 6
6 DELOVANJE VARNOSTNEGA SISTEMA ..................................................................................................... 6
7 BRISANJE SHRANJENIH PRSTNIH ODTISOV ....................................................................................... 7
8 RESET STROJNE OPREME (POVRNITEV TOVARNIŠKIH NASTAVITEV) ................................. 7
9 VMESNIK RS232 ................................................................................................................................................... 8
10 KAKO ZAVREČI ODSLUŽENO ELEKTRIČNO ALI ELEKTRONSKO OPREMO? .................... 11
11 TEHNIČNI PODATKI ...................................................................................................................................... 11
Napravo lahko namesti in instalira le strokovnjak.
2
1 NAMEN UPORABE
Ta varnostni sistem FP250 z uporabo prstnega odtisa služi kot sistem osebnega dostopa za številne
različne uporabe. Prek edinstvenega prstnega odtisa omogoča nadzor dostopa do različnih sistemov.
V napravo lahko shranite prstne odtise do 25 pooblaščenih oseb.
Prstni odtis se odčita prek varnostnega sistema in, če se ujema z enim od shranjenih prstnih odtisov
pooblaščenih oseb, se aktivira izhodni rele.
V varnostni sistem se lahko programira in izbriše/spremeni do 25 različnih prstnih odtisov.
Varnostni sistem se napaja prek neposrednega 12VDC vira električnega toka ali alternativnega
8VAC vira električnega toka.
Maksimalna obremenitev izhodnega releja je 35 VDC/AC in 3 A.
Z varnostnim sistemom ni dovoljeno povezati stroje ali naprave, ki lahko povzročijo telesne
poškodbe ali smrtno nevarnost.
Čitalnik varnostnega sistema je izdelan za vgraditev v standardno električno dozo, a je prav tako
lahko pritrjen na steno v nadometni izvedbi. Oba dela varnostnega sistema, tako čitalnik kot tudi
enota za obdelavo, morata biti zaščitena pred vdorom vode (padavin) ali pred prekomerno roso.
Upoštevati morate ustrezne varnostne predpise glede varnostne razdalje do napetosti/kablov.
Varnostni sistem ima serijski vmesnik (RS232) za povezavo z vašim osebnim računalnikom (PCjem). S pomočjo programa na priloženem CD disku lahko hitro in enostavno vprogramirate prstne
odtise uporabnikov in jih po potrebi tudi verificirate. Prav tako je možno s pomočjo tega programa
brisati posamične uporabnike iz spomina naprave.
Noben del izdelka ne smete spreminjati ali preoblikovati. Upoštevati morate varnostna opozorila.
2 VARNOSTNA OPOZORILA
Pred prvo uporabo izdelka preberite celotna navodila za uporabo; vsebujejo
namreč pomembne informacije, ki so nujne za pravilno uporabo izdelka.
Garancija zapade v primeru škode, ki je posledica napake zaradi neupoštevanja navodil za
uporabo. V takih primerih ne prevzemamo nobene odgovornosti za posledično škodo.
Ne prevzemamo nobene odgovornosti za škodo na lastnini ali za poškodovanje oseb, ki je
posledica nepravilnega ravnanja ali neupoštevanja teh navodil za uporabo! Garancijska izjava v
takih primerih zapade.
Ta naprava ni igrača. Hranite jo izven dosega otrok.
Varnostni sistem je bil CE-testiran. Izpolnjuje vse potrebne evropske predpise.
Napravo lahko namesti in inštalira le strokovnjak.
3 MONTAŽA IN POVEZAVA VARNOSTNEGA SISTEMA
Varnostni sistem je dostavljen povsem sestavljen. Povezati ga morate samo prek kabla ‘X4’
(opazujte smerne zaklopke). Za programiranje odstranite pokrov enote za obdelavo z rahlim
pritiskom na zapah na strani enote (V).
3
Pri montaži naprave bodite pozorni,
da enota za obdelavo, ki vsebuje dva
mostička ‘JP1’ in ‘JP5’, ni dostopna
nepooblaščenim osebam (na primer ločena stena),
saj bi to omogočalo izbris in programiranje prstnih
odtisov.
Kontakti ‘JP2’, ‘JP3’ in ‘JP4’ ne smejo biti povezani
in nanje ne smete priključiti kakršnihkoli povezav
(proizvodnja – povezava).
Instalirajte obe enoti varnostnega sistema na želeno
lokacijo. Razdalja med enoto za obdelavo in senzorjem
je lahko največ 50 cm. Podaljški niso dovoljeni.
Varnostni sistem lahko na primer nadzoruje odpiranje
vrat. Temu so namenjeni kontakti releja na sponkah
‘K2’.
Varnostni sistem povežite z ustreznim virom napetosti. Ustrezni vir napetosti zagotavlja stalno
izhodno napetost 8 VAC ali 12 VDC z minimalno 250mA.
Vir napetosti povežite na sponki ‘K1’ ob izklopljeni napravi. Previdno privijte vijaka z ustreznim
izvijačem.
Ni vam potrebno paziti na polariteto. Še enkrat preverite, da so vse povezave (priključki in vijaki)
dobro pritrjene.
Varnostni sistem je pripravljen na uporabo.
4 PRVA UPORABA
Odstranite povezavo (mostiček) s kontaktov ‘JP1’ in ‘JP5’.
Po uspešni montaži in povezavi varnostnega sistema lahko sedaj vklopite enoto za obdelavo
(vklopite napajanje enote).
Prikazi ‘LED1’, ‘LED2’ in ‘LED3’ se prižgejo. Prikaz ‘LED3’ ugasne po približno 10 sekundah.
Med tem začetnim časom se sistem samodejno preveri. Varnostni sistem je pripravljen na uporabo.
5 PROGRAMIRANJE POOBLAŠČENIH PRSTNIH ODTISOV
Za shranjevanje prstnega odtisa, testiranje in postopek varnostnega sistema
vedno uporabljajte isti prst (idealen je kazalec), ki ga postavite vedno enako, in
sicer na sredino čez senzor, drugače ga sistem ne bo sprejel. Vse korake postopka
izvedite brez daljših premorov. Če temu ni tako, se postopek samodejno prekine,
ne upošteva ali pa morate za vrnitev v normalno delovanje naprave izvesti celo
reset strojne opreme (povrnitev tovarniških nastavitev), da s tem zaš
napravo pred morebitnimi manipulacijami.
4
čitite
Splošne informacije:
Če se status LED lučk ob programiranju ali branju prstnega odtisa ne spremeni, ponovno
povlecite prst čez senzor.
Naključni kratki dvojni utrip ‘LED1’ in ‘LED2’, brez vašega posredovanja, je sistemski in
nima vpliva na funkcije oz. delovanje varnostnega sistema.
MASTER PRSTNI ODTIS (LASTNIKOV PRSTNI ODTIS)
Preden v varnostni sistem programirate prstne odtise oseb s pooblaščenim dostopom, morate najprej
vanj programirati Master prstni odtis (lastnikov prstni odtis). Kasnejše shranjevanje pooblaščenih
prstnih odtisov je namreč mogoče le z Master prstnim odtisom. Prvi prstni odtis, ki ga shranite, je
samodejno določen kot Master prstni odtis.
Za programiranje in shranjevanje Master prstnega odtisa sledite spodnjim korakom:
1. Napajalno napetost povežite z ‘K1’ (če tega še niste storili); prižgati se morata ‘LED1’ in
‘LED2’!
2. Namestite povezavo (mostiček) na kontakt ‘JP1’. Po približno 10 sekundah se prižgeta ‘LED2’
in ‘LED3’.

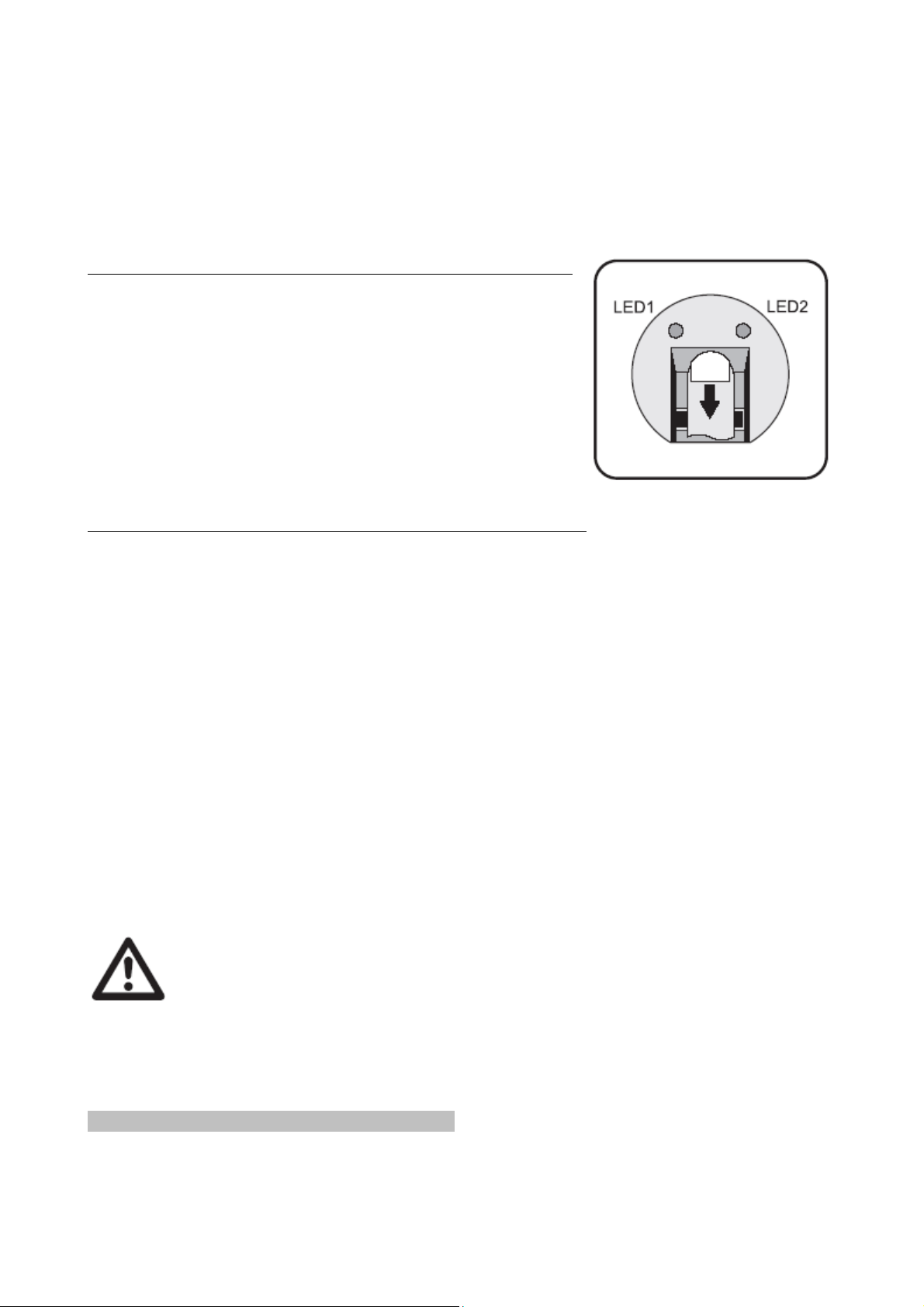

3. Namestite želeni prst, kot je prikazano, v ohišje senzorja,
dokler se prst ne ustavi.
4. Povlecite prst enakomerno čez senzor. To naj bi vam vzelo
le 1 samo sekundo. Če se je prstni odtis pravilno shranil,
ugasne ‘LED1’ in se prižge ‘LED2’.
5. Ponovno namestite isti prst v ohišje senzorja, dokler se prst
ne ustavi.
6. Povlecite prst enakomerno čez senzor. To naj bi vam vzelo
le 1 samo sekundo. Če se je prstni odtis tudi drugič pravilno
shranil, se poleg ‘LED2’ prižge tudi ‘LED1’.
7. Še tretjič namestite isti prst v ohišje senzorja, dokler se prst
ne ustavi.
8. Povlecite prst enakomerno čez senzor. To naj bi vam vzelo le 1 samo sekundo. Če se je prstni
odtis tudi tretjič pravilno shranil, ‘LED1’ in ‘LED2’ ugasneta. Na kratko še enkrat utripneta.
9. Po približno 2 sekundah se prižge ‘LED2’.
10. Odstranite povezavo (mostiček) s kontakta ‘JP1’. Po približno 30 sekundah je vaš podatek
obdelan in zakodiran. ‘LED1’ in ‘LED2’ se prižgeta. Shranjevanje Master prstnega odtisa je s tem
končano.
Sedaj preverite, ali čitalnik prepozna vaš Master prstni odtis. Vstavite pravkar shranjen Master prst
v ohišje senzorja, dokler se prst ne ustavi. ‘LED2’ ugasne. Povlecite prst enakomerno čez senzor.
‘LED1’ prav tako ugasne. Po približno 1 sekundi se za približno 2 sekundi aktivira rele. Potem se
‘LED1’ in ‘LED2’ ponovno prižgeta.
Če naprava ne zazna Master prsta v prvem ali drugem poskusu (rele se ne aktivira), izbrišite
shranjene podatke kot je to opisano v poglavju Brisanje shranjenih prstnih odtisov in ponovite
postopek shranjevanja Master prstnega odtisa v spomin sistema.
5
USER PRSTNI ODTIS (UPORABNIKOV PRSTNI ODTIS)
Da lahko v sistem shranite nov pooblaščen User prstni odtis (uporabnikov prstni odtis), mora
čitalnik najprej uspešno prepoznati Master prstni odtis (lastnikov prstni odtis).
Ko je Master prstni odtis uspešno zaznan (glejte del A), lahko v zaporedju programirate in shranite
vse druge User prstne odtise (glejte del B).
A Za zaznavo Master prstnega odtisa sledite spodnjim korakom:
1. Namestite povezavo (mostiček) na kontakt ‘JP1’. Po
približno 10 sekundah ‘LED1’ ugasne in se prižge ‘LED3’.
2. Namestite Master prst, kot je prikazano, v ohišje senzorja,
dokler se prst ne ustavi.
3. Povlecite prst enakomerno čez senzor. To naj bi vam vzelo
le 1 samo sekundo. Če je Master prstni odtis uspešno zaznan,
ugasne ‘LED2’ in na kratko utripne ‘LED1’. Nato ‘LED1’
začne utripati, da tako pokaže, da je sistem pripravljen na
zaznavo in shranjevanje dodatnih User prstnih odtisov.
B Za shranjevanje User prstnih odtisov sledite spodnjim korakom:
1. Namestite želeni prst, kot je prikazano, v ohišje senzorja, dokler se prst ne ustavi.
2. Povlecite prst enakomerno čez senzor. To naj bi vam vzelo le 1 sekundo. Če se je prstni odtis
pravilno shranil, ugasne ‘LED1’ in se prižge ‘LED2’.
3. Ponovno namestite isti prst v ohišje senzorja, dokler se prst ne ustavi.
4. Povlecite prst enakomerno čez senzor. To naj bi vam vzelo le 1 sekundo. Če se je prstni odtis tudi
drugič pravilno shranil, sta prižgani ‘LED1’ in ‘LED2’.
5. Še tretjič namestite isti prst v ohišje senzorja, dokler se prst ne ustavi.
6. Povlecite prst enakomerno čez senzor. Če se je prstni odtis tudi tretjič pravilno shranil, ‘LED1’ in
‘LED2’ ugasneta. Na kratko še enkrat utripneta.
7. Po približno 2 sekundah se prižge ‘LED1’. To potrjuje uspešen zapis prstnega odtisa v spomin
sistema.
Ta postopek (B shranjevanje User prstnih odtisov od koraka 1 do koraka 7) izvedite za vse User
prstne odtise, ki jih želite shraniti v spomin sistema.
8. Odstranite povezavo (mostiček) s kontakta ‘JP1’. Po približno 30 sekundah je vaš podatek
obdelan in zakodiran. ‘LED1’ in ‘LED2’ se prižgeta. Shranjevanje User prstnih odtisov je s tem
končano. Pokrov enote za obdelavo namestite nazaj na svoje mesto.
Če postopek shranjevanja prstnega odtisa prekine petkratni dvojni utrip ‘LED1’
in ‘LED2’, je spomin sistema poln. V tem primeru v sistem ni mogoče več shraniti
kakšnega prstnega odtisa.
Po končanem postopku shranjevanja prstnih odtisov v spomin sistema nikoli ne
pozabite odstraniti povezave (mostička) s kontakta ‘JP1’.
6 DELOVANJE VARNOSTNEGA SISTEMA
V načinu delovanja varnostnega sistema kontakta ‘JP1’ in ‘JP5’ ne smeta biti povezana.
Prižgani sta ‘LED1’ in ‘LED2’ (kontrolna LED ‘LED3’ v načinu delovanja ni prižgana).
6
Pri uporabi varnostnega sistema sledite spodnjim korakom:
1. Namestite ustrezni prst kot ponavadi v ohišje senzorja, dokler se prst ne ustavi. ‘LED2’ ugasne.
2. Povlecite prst enakomerno čez senzor. To naj bi se zgodilo v 1 sami sekundi. Nato takoj ugasne
‘LED1’.
3. Če je sistem uspešno odčital prst, se za približno 2 sekundah aktivira izhodni rele, ki vam
omogoči dostop.
4. ‘LED1’ in ‘LED2’ se ponovno prižgeta.
5. Varnostni sistem je pripravljen za ponovno uporabo (odčitavanje prstnega odtisa).
Prikaz napake (prstni odtis ni bil sprejet)
Če med poskusom odčitavanja prstnega odtisa, odtis ni bil sprejet (nepopolni podatki), se prižge
samo ‘LED2’. Če ponoven poskus odčitavanja prstnega odtisa ne prižge ‘LED1’ (spet nepopolni
podatki), ‘LED1’ in ‘LED2’ to pokažeta po najmanj 10 sekundah s trikratnim utripom.
Morebitni razlog za to je lahko prehiter ali prepočasen postopek odčitavanja, nepooblaščen prstni
odtis ali napaka pri odčitavanju in zato neuspel poskus odčitavanja. Če je možno, očistite površino
senzorja z mehko, antistatično krpo.
Ko se ponovno prižgeta obe LED (‘LED1’ in ‘LED2’), ponovite postopek odčitavanja prstnega
odtisa.
Kratki utripi ‘LED1’ in ‘LED2’ med običajnim delovanjem, brez kakršnegakoli
vašega posredovanja, so sistemski in ne pomenijo napake v funkcijah oz.
delovanju varnostnega sistema (na primer razrahljano povezavo ali podobno).
7 BRISANJE SHRANJENIH PRSTNIH ODTISOV
Shranjene prstne odtise lahko zbrišete le vse skupaj. Izbris posameznega prstnega odtisa ni mogoč,
oziroma je izvedljiv le s pomočjo PC računalnika preko RS232 kabla.
Za izbris vseh shranjenih prstnih odtisov (tudi master prstni odtis), ravnajte po naslednjih korakih:
- Če je mogoče, odstranite vse kontakte z glavne povezovalne plošče.
- Namestite povezavo (mostiček) na kontakt ‘JP5’ in počakajte približno 20 sekund, dokler se ne
prižge ‘LED2’.
- Šele sedaj so vsi shranjeni prstni odtisi izbrisani.
- Odstranite povezavo (mostiček) s kontakta ‘JP5’. Varnostni sistem lahko sedaj programirate na
nove prstne odtise.
8 RESET STROJNE OPREME (POVRNITEV TOVARNIŠKIH NASTAVITEV)
Če ‘LED1’ in ‘LED2’ ob dotiku senzorja ne kažeta nobene reakcije (zaradi morebitnih zunanjih
vplivov, kot so nihanja v napetosti, napačno delovanje ali neodstranitev povezave oz. mostička s
kontaktov), morate napajalno napetost na primežu ‘K1’ prekiniti za 20 sekund.
Vsi shranjeni podatki o prstnih odtisih se bodo pri tem ohranili.
7
9 VMESNIK RS232
Varnostni sistem ima serijski vmesnik (RS232). Z njim lahko vzpostavite povezavo in prenos
podatkov z vašim osebnim računalnikom (PC-jem) z namestitvijo kontaktov ‘JP1’ in ‘JP5’.
Utripajoča ‘LED3’ ponazarja ta način delovanja.
Sistem povežete preko serijskega kabla, ki je dobavljiv posebej pod kat. št. 981729
Ko sistem priključite na napajalno napetost in serijski port (RS232) osebnega računalnika s
priloženega CD diska lahko zaženete program sample2.exe.
Odpre se vam okno kjer najprej kliknete tipko »Open« kar avtomatsko poveže sistem z ustreznim
COM portom računalnika.
Takoj po uspešno vzpostavljeni povezavi se prikaže sledeče okno:
V zgornjem levem delu je okence v katerem se ob zagonu avtomatsko vklopi funkcija
»Consolidated Enrollment« s čimer se lahko vklopi višja stopnja zanesljivosti sistema.
Priporo
čamo, da to funkcijo pustite vključeno.
8
Sedaj lahko s klikom na tipko »Enroll« zaženete vnos prvega (Master) vpisa oziroma prepoznavanja
prstnega odtisa, ki se shrani na prvo mesto [Slot 0]
Odpre se okno kamor vpišete ime prvega uporabnika, ki je hkrati glavni (Master).
V to okno lahko vpišete poljubno ime.
Po potrditvi na tipko [OK] sistem pričakuje prvi vzorec prstnega odtisa.
In potem še drugega in trejega vzorca.
Če med vzorčenjem dobite sledeče »Error« sporočilo to pomeni, da je med posamičnimi vzorci
minilo preveč časa in morate postopek ponoviti.
9
Če je vnos uspešen se vam to potrdi s sledečim sporočilom.
Nekaj sekund po sporočilu uspešnega vnosa se samodejno odpre še osnovno okno v katerem je
vpisan nov uporabnik in njegov status.
Enak postopek vnosa vzorcev je tudi za ostale uporabnike.
Na koncu je izgled okna takšen kot na spodnji sliki.
S tem je postopek vnosa pooblaš
čenih uporabnikov končan.
10
10 KAKO ZAVREČI ODSLUŽENO ELEKTRIČNO ALI ELEKTRONSKO OPREMO?
Stare in odslužene elektronske naprave so nevarni odpadki, ki jih ne smete zavreči
med običajne gospodinjske odpadke. Ko naprava ni več uporabna, jo zavrzite v
skladu s predpisi na komunalnih zbiralnih mestih. (Za podrobnejše informacije se
obrnite na pristojen mestni organ za odstranjevanje odpadkov, komunalno službo ali
na proizvajalca.)
Odlaganje med gospodinjske odpadke ni dovoljeno!
11 TEHNIČNI PODATKI
Napajalna napetost:
Poraba toka:
Število možnih shranjenih prstnih odtisov:
Izhodni rele:
Čas releja:
Dolžina povezovalnega kabla:
Vmesnik:
Teža (brez adapterja):
Dimenzije enote za obdelavo:
Dimenzije čitalnika prstnih odtisov:
12 VDC / 8 VAC
maksimalno 180 mA, v mirovanju cca. 20 mA
15-25 vključno z master (odvisno od velikosti)
35 V AC/DC / 3 A
približno 2 s
približno 50 cm
RS232
približno 105 g
približno 54 mm × 57 mm × 34 mm (D × Š × V)
približno 80 mm × 80 mm × 46 mm (D × Š × V)
Garancijska Izjava:
Garancija za vse izdelke razen žarnic, baterij in programske opreme je 1 leto. Izdelek, ki bo poslan
v reklamacijo vam bomo v roku 45 dni vrnili popravljenega ali ga zamenjali z novim. Okvare zaradi
nepravilne uporabe, malomarnega ravnanja z izdelkom in mehanske poškodbe so izvzete iz
garancijskih pogojev. Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d.,
Ljubljanska cesta 66, 1260 Grosuplje, skupaj s kopijo računa. Garancija ne velja za mehanske
poškodbe razen tistih, ki so nastale pri transportu. Servis za izdelke izven garancije zagotavljamo za
obdobje 7 let, če ni z zakonom drugače določeno. Servis je na naslovu: Conrad electronic d.o.o.
k.d., Ljubljanska cesta 66, 1260 Grosuplje.
To navodilo za uporabo je publikacija podjetja Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66, 1260 Grosuplje in odgovarja
tehničnemu stanju v času tiska. Spremembe tehničnega stanja so omejene.
Last podjetja Conrad Electronic d.o.o. k.d. Verzija 1/05
11
Loading...
