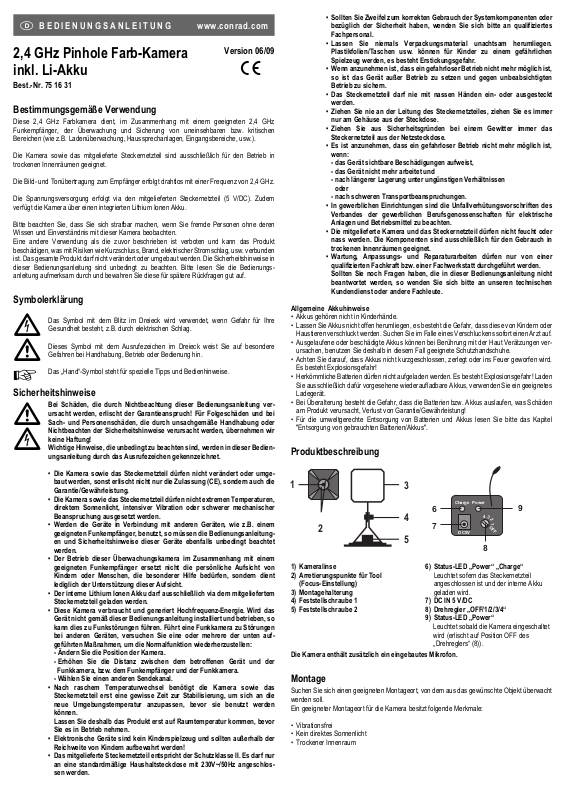

Conrad 75 16 31 Operating Instructions [ml]
2,4 GHz Pinhole Farb-Kamera
Version 06/09
inkl. Li-Akku °
Best.-Nr. 75 16 31
Bestimmungsgemäße Verwendung
Diese 2,4 GHz Farbkamera dient, im Zusammenhang mit einem geeigneten 2,4 GHz
Funkempfänger, der Überwachung und Sicherung von uneinsehbaren bzw. kritischen
Bereichen (wie z.B. Ladenüberwachung, Haussprechanlagen, Eingangsbereiche, usw.).
Die Kamera sowie das mitgelieferte Steckernetzteil sind ausschließlich für den Betrieb in
trockenen Innenräumen geeignet.
Die Bild- und Tonübertragung zum Empfänger erfolgt drahtlos mit einer Frequenz von 2,4 GHz.
Die Spannungsversorgung erfolgt via den mitgelieferten Steckernetzteil (5 V/DC). Zudem
verfügt die Kamera über einen integrierten Lithium Ionen Akku.
Bitte beachten Sie, dass Sie sich strafbar machen, wenn Sie fremde Personen ohne deren
Wissen und Einverständnis mit dieser Kamera beobachten.
Eine andere Verwendung als die zuvor beschrieben ist verboten und kann das Produkt
beschädigen, was mit Risiken wie Kurzschluss, Brand, elektrischer Stromschlag, usw. verbunden
ist. Das gesamte Produkt darf nicht verändert oder umgebaut werden. Die Sicherheitshinweise in
dieser Bedienungsanleitung sind unbedingt zu beachten. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie diese für spätere Rückfragen gut auf.
Symbolerklärung
Ꮨ
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre
Gesundheit besteht, z.B. durch elektrischen Schlag.
Dieses Symbol mit dem Ausrufezeichen im Dreieck weist Sie auf besondere
Gefahren bei Handhabung, Betrieb oder Bedienung hin.
☞
Das „Hand“-Symbol steht für spezielle Tipps und Bedienhinweise.
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden und bei
Sach- und Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir
keine Haftung!
Ꮨ Wichtige Hinweise, die unbedingt zu beachten sind, werden in dieser Bedien-
ungsanleitung durch das Ausrufezeichen gekennzeichnet.
• Die Kamera sowie das Steckernetzteil dürfen nicht verändert oder umgebaut werden, sonst erlischt nicht nur die Zulassung (CE), sondern auch die
Garantie/Gewährleistung.
• Die Kamera sowie das Steckernetzteil dürfen nicht extremen Temperaturen,
direktem Sonnenlicht, intensiver Vibration oder schwerer mechanischer
Beanspruchung ausgesetzt werden.
• Werden die Geräte in Verbindung mit anderen Geräten, wie z.B. einem
geeigneten Funkempfänger, benutzt, so müssen die Bedienungsanleitungen und Sicherheitshinweise dieser Geräte ebenfalls unbedingt beachtet
werden.
• Der Betrieb dieser Überwachungskamera im Zusammenhang mit einem
geeigneten Funkempfänger ersetzt nicht die persönliche Aufsicht von
Kindern oder Menschen, die besonderer Hilfe bedürfen, sondern dient
lediglich der Unterstützung dieser Aufsicht.
• Der interne Lithium Ionen Akku darf ausschließlich via dem mitgeliefertem
Steckernetzteil geladen werden.
• Diese Kamera verbraucht und generiert Hochfrequenz-Energie. Wird das
Gerät nicht gemäß dieser Bedienungsanleitung installiert und betrieben, so
kann dies zu Funkstörungen führen. Führt eine Funkkamera zu Störungen
bei anderen Geräten, versuchen Sie eine oder mehrere der unten aufgeführten Maßnahmen, um die Normalfunktion wiederherzustellen:
- Ändern Sie die Position der Kamera.
- Erhöhen Sie die Distanz zwischen dem betroffenen Gerät und der
Funkkamera, bzw. dem Funkempfänger und der Funkkamera.
- Wählen Sie einen anderen Sendekanal.
• Nach raschem Temperaturwechsel benötigt die Kamera sowie das
Steckernetzteil erst eine gewisse Zeit zur Stabilisierung, um sich an die
neue Umgebungstemperatur anzupassen, bevor sie benutzt werden
können.
Lassen Sie deshalb das Produkt erst auf Raumtemperatur kommen, bevor
Sie es in Betrieb nehmen.
• Elektronische Geräte sind kein Kinderspielzeug und sollten außerhalb der
Reichweite von Kindern aufbewahrt werden!
• Das mitgelieferte Steckernetzteil entspricht der Schutzklasse II. Es darf nur
an eine standardmäßige Haushaltsteckdose mit 230V~/50Hz angeschlossen werden.
쮕
BEDIENUNGSANLEITUNG www.conrad.com
• Sollten Sie Zweifel zum korrekten Gebrauch der Systemkomponenten oder
bezüglich der Sicherheit haben, wenden Sie sich bitte an qualifiziertes
Fachpersonal.
• Lassen Sie niemals Verpackungsmaterial unachtsam herumliegen.
Plastikfolien/Taschen usw. können für Kinder zu einem gefährlichen
Spielzeug werden, es besteht Erstickungsgefahr.
• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist,
so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten
Betrieb zu sichern.
• Das Steckernetzteil darf nie mit nassen Händen ein- oder ausgesteckt
werden.
• Ziehen Sie nie an der Leitung des Steckernetzteiles, ziehen Sie es immer
nur am Gehäuse aus der Steckdose.
• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer das
Steckernetzteil aus der Netzsteckdose.
• Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist,
wenn:
- das Gerät sichtbare Beschädigungen aufweist,
- das Gerät nicht mehr arbeitet und
- nach längerer Lagerung unter ungünstigen Verhältnissen
oder
- nach schweren Transportbeanspruchungen.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des
Verbandes der gewerblichen Berufsgenossenschaften für elektrische
Anlagen und Betriebsmittel zu beachten.
• Die mitgelieferte Kamera und das Steckernetzteil dürfen nicht feucht oder
nass werden. Die Komponenten sind ausschließlich für den Gebrauch in
trockenen Innenräumen geeignet.
• Wartung, Anpassungs- und Reparaturarbeiten dürfen nur von einer
qualifizierten Fachkraft bzw. einer Fachwerkstatt durchgeführt werden.
Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht
beantwortet werden, so wenden Sie sich bitte an unseren technischen
Kundendienst oder andere Fachleute.
Allgemeine Akkuhinweise
• Akkus gehören nicht in Kinderhände.
•
Lassen Sie Akkus nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder
Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf.
• Ausgelaufene oder beschädigte Akkus können bei Berührung mit der Haut Verätzungen verursachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.
• Achten Sie darauf, dass Akkus nicht kurzgeschlossen, zerlegt oder ins Feuer geworfen wird.
Es besteht Explosionsgefahr!
• Herkömmliche Batterien dürfen nicht aufgeladen werden. Es besteht Explosionsgefahr! Laden
Sie ausschließlich dafür vorgesehene wiederaufladbare Akkus, verwenden Sie ein geeignetes
Ladegerät.
• Bei Überalterung besteht die Gefahr, dass die Batterien bzw. Akkus auslaufen, was Schäden
am Produkt verursacht, Verlust von Garantie/Gewährleistung!
• Für die umweltgerechte Entsorgung von Batterien und Akkus lesen Sie bitte das Kapitel
"Entsorgung von gebrauchten Batterien/Akkus".

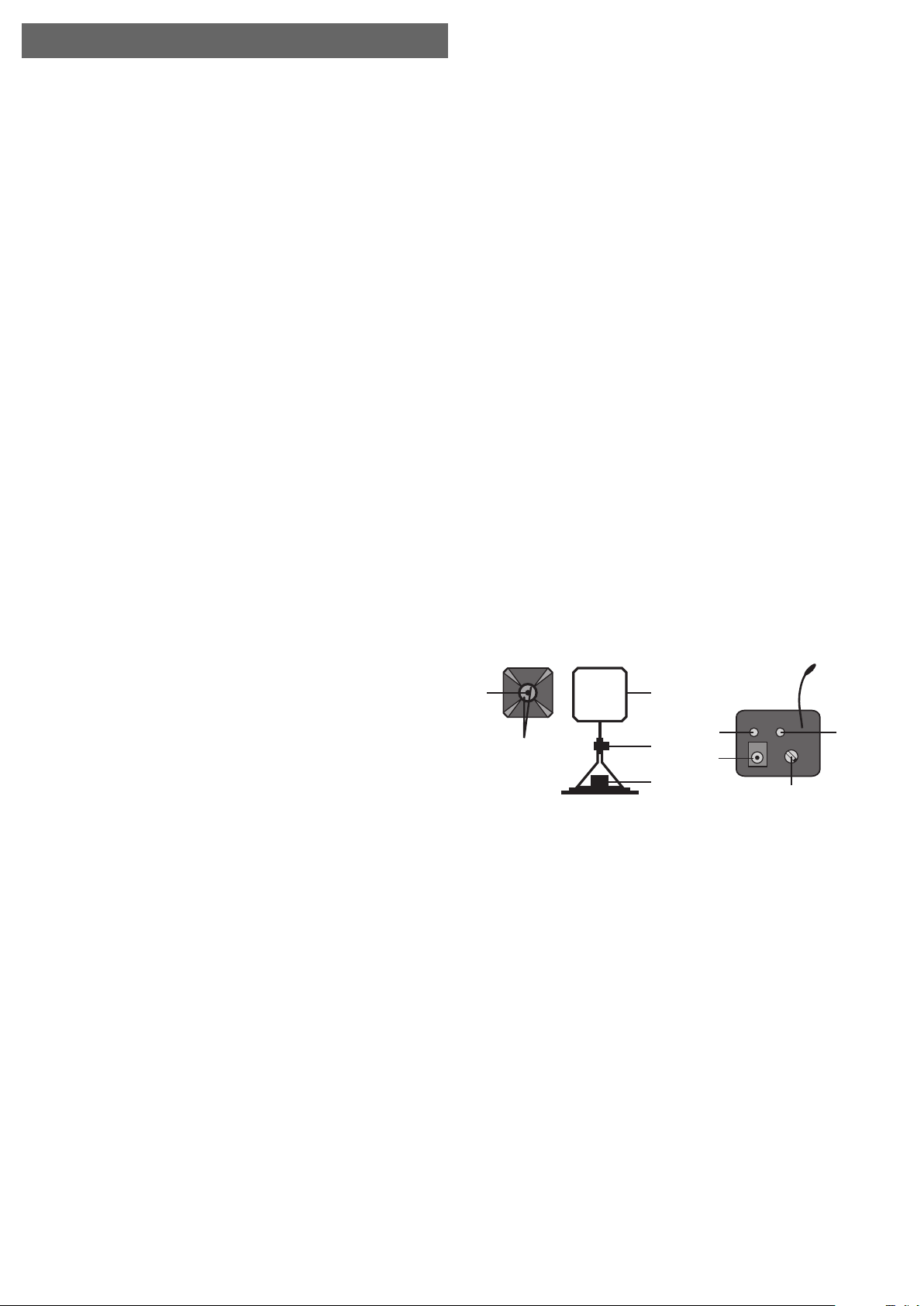

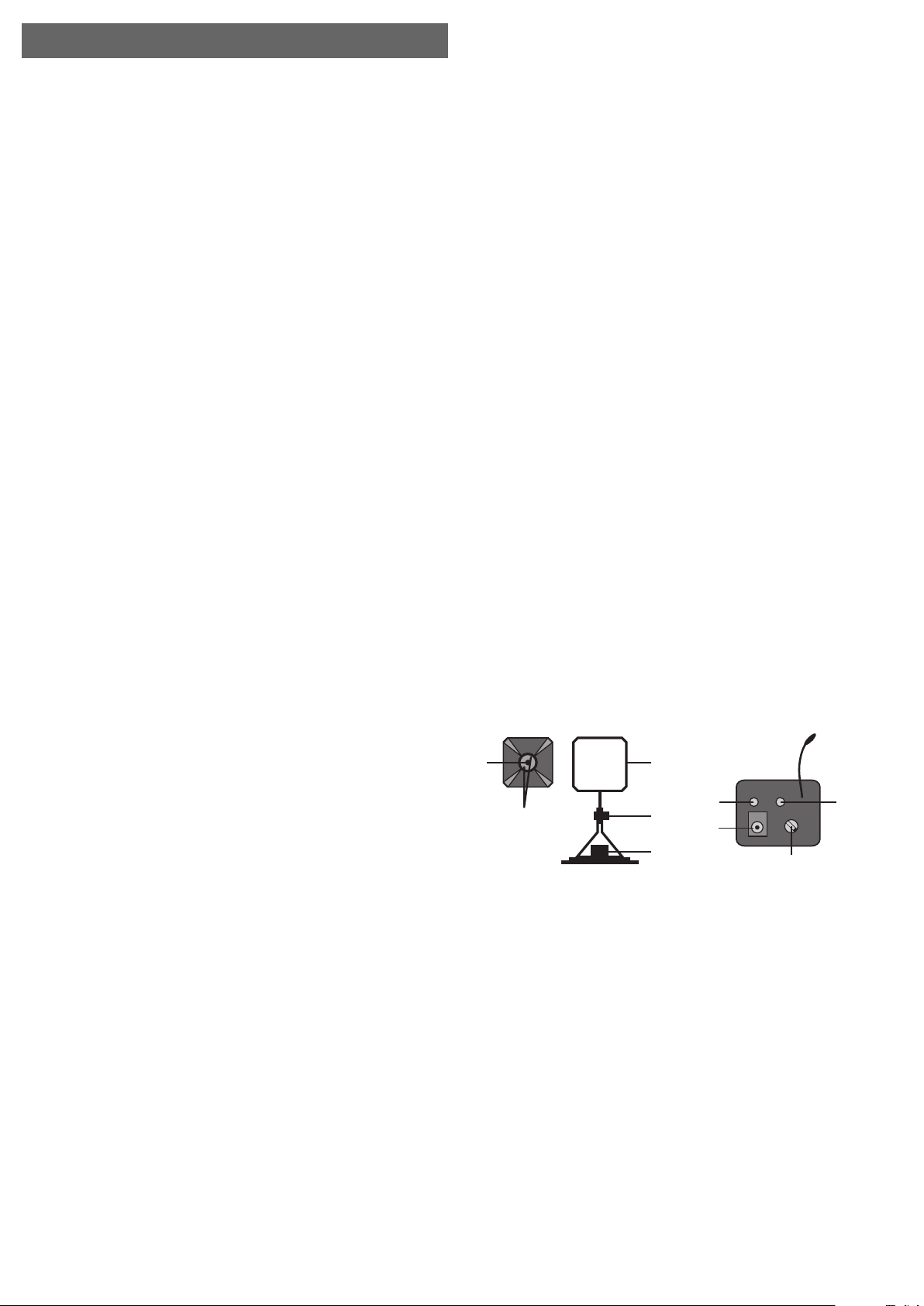

Produktbeschreibung
1) Kameralinse 6) Status-LED „Power“ „Charge“
2) Arretierungspunkte für Tool Leuchtet sofern das Steckernetzteil
(Focus-Einstellung) angeschlossen ist und der interne Akku
3) Montagehalterung geladen wird.
4) Feststellschraube 1 7) DC IN 5 V/DC
5) Feststellschraube 2 8) Drehregler „OFF/1/2/3/4“
9) Status-LED „Power“
Leuchtet sobald die Kamera eingeschaltet
wird (erlischt auf Position OFF des
„Drehreglers“ (8)).
Die Kamera enthält zusätzlich ein eingebautes Mikrofon.
Montage
Suchen Sie sich einen geeigneten Montageort, von dem aus das gewünschte Objekt überwacht
werden soll.
Ein geeigneter Montageort für die Kamera besitzt folgende Merkmale:
• Vibrationsfrei
• Kein direktes Sonnenlicht
• Trockener Innenraum
1
2
3
4
5
6
7
DC5V
PowerCharge
4
3
O
9
2
1
F
F
8
☞
Wählen Sie einen Montageort der nicht wie z.B. durch Stahlbetonwände,
bedampfte Spiegel, Blechregale etc. abgeschirmt wird. In der Nähe des
Senders bzw. Empfängers, sollte sich kein Gerät mit starken elektrischen
Feldern befinden z.B. Funktelefon, Funkgerät, elektrischer Motor etc.. Dies
kann die Funkübertragung stören bzw. die Reichweite einschränken. Wärmequellen können zudem zu Fehlfunktionen oder Defekt führen.
Die Kamera sollte nicht direkt auf starkes Sonnenlicht oder auf starke bzw. direkte
Beleuchtungen gerichtet werden, da dadurch das Bild übersteuert werden kann.
Montage der Funk-Kamera
Alle Anschlusskabel dürfen weder geknickt noch gequetscht werden.
Funktionsstörungen, Kurzschlüsse sowie ein Gerätedefekt können die Folge
sein.
Achten Sie beim Bohren von Löchern in der Wand oder beim Festschrauben
darauf, dass keine Kabel oder Leitungen beschädigt werden.
Sämtliche Systemkomponenten sind ausschließlich für den Betrieb in trockenen Innenräumen geeignet.
• Suchen Sie eine geeignete Montagestelle für die Kamera.
• An der „Montagehalterung“ (3) befinden sich Montagelöcher. Zeichnen Sie diese (z.B. mit
einem Bleistift) an der Wand an.
• Bohren Sie die Montagelöcher in die Wand.
• Befestigen Sie die „Montagehalterung“ (3) mit geeignetem Montagematerial an der Wand.
• Schieben Sie die Kamera in die Montagehalterung ein.
• Bringen Sie die Kamera in die gewünschte Position.
• Ziehen Sie die „Feststellschraube 1“ (4) fest.
• Ziehen Sie die „Feststellschraube 2“ (5) fest.
☞
Die Kamera sollte nicht direkt auf starkes Sonnenlicht oder auf starke bzw.
direkte Beleuchtungen gerichtet werden, da dadurch das Bild übersteuert
werden kann.
Anschluss der Funkkamera
• Verbinden Sie den Kleinspannungsstecker des mitgelieferten Steckernetzteils mit dem
Anschluss für die Spannungsversorgung „DC IN 5 V/DC“ (5) an Ihrer Funkkamera.
• Stecken Sie das Steckernetzteil in eine geeignete Netzsteckdose.
Aufladen des internen Akkus
Die Kamera hat einen internen Lithium-Ionen Akku. Dieser benötigt eine Ladedauer von ca.
2 Stunden.
Um den Ladevorgang zu starten schließen Sie die Niedervoltsteckbuchse des Steckernetzteils
an den Anschluss „DC IN 5 V“ (7) an. Während des Ladevorgangs leuchtet die rote Status-LED
„Charge“ (6).
Inbetriebnahme und Kamera-Kanaleinstellung
☞
Auf der Rückseite der Funkkamera befindet sich der „Einstellregler“ (7),
welcher dazu dient den gewünschten Sendekanal einzustellen auf welchem
die Bild- sowie die Tonübertragung getätigt werden soll.
Beachten Sie bei der Kanaleinstellung und Inbetriebnahme in jedem Fall
auch die Bedienungsanleitung des Funkempfängers, welcher mit dieser
Funkkamera zusammen verwendet wird.
Schließen Sie falls benötigt das Steckernetzteil an die Kamera an. Die Kamera kann natürlich
auch ohne Steckernetzteil betrieben werden. Hierzu muss jedoch vorab der Akku vollständig
geladen werden (Ladedauer ca. 2 Stunden).
Bringen Sie den „Drehregler OFF/1/2/3/4“ (8) an der Kamera in die Position des gewünschten
Kanals. Sie finden an der Kamera eine entsprechende Aufschrift, welche die Bedeutung der
einzelnen Schalterpositionen erläutert (1, 2, 3, 4 ist jeweils der Kamera-Kanal. Auf der
Schalterposition OFF ist die Kamera ausgeschalten.
Sobald ein entsprechender Kamerakanal ausgewählt wurde beginnt die Status-LED „Power“ (6)
grün zu leuchten. Dies bestätigt, dass sich die Kamera nun in Betrieb befindet.
Funkkamera ausschalten
Um die Funkkamera auszuschalten bringen Sie den „Drehregler OFF/1/2/3/4“ (8) in die Position
OFF. Daraufhin erlischt die rote Status LED „POWER“ (6)
Wartung und Reinigung
Bevor Sie das Gehäuse der Überwachungskamera außen reinigen, trennen Sie diese von der
Netzspannung, ziehen Sie das Steckernetzteil aus der Netzsteckdose.
Zur Reinigung der Außenseite der Kamera genügt ein sauberes, trockenes und weiches Tuch.
Reinigen Sie die Linse der Kamera sehr vorsichtig, andernfalls sind Kratzspuren möglich.
Benutzen Sie keine aggressiven Reinigungsmittel.
Entsorgung von gebrauchten Batterien/Akkus
Als Endverbraucher sind Sie gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten
Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt.
Schadstoffhaltige Batterien, Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen. Die
Bezeichnungen für das ausschlaggebende Schwermetall sind Cd = Cadmium,
Hg = Quecksilber, Pb = Blei.
Verbrauchte Batterien, Akkus sowie Knopfzellen können Sie unentgeltlich bei den
Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo
Batterien/Akkus/Knopfzellen verkauft werden!
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz!
Technische Daten
a) Funkkamera
Betriebsspannung: 5 V/DC
Frequenz: 2,4 GHz
Erfassungsbereich horizontal: 40°
Erfassungsbereich vertikal: 30°
Ladedauer des internen Akkus: ca. 2 Stunden
Akkulaufzeit: ca. 5 Stunden (wenn der Akku vollständig geladen ist)
Funk-Reichweite: max. 100 Meter (freies Sichtfeld)
Arbeitstemperaturbereich: -10° bis +50°
Gewicht: ca. 32 Gramm
Abmessungen (B x T x H): ca. 66 x 22 x 22 mm
b) Steckernetzteil Kamera
INPUT: 100-240 V/AC, 50/60 Hz
OUTPUT: 5V/DC
Konformitätserklärung
Hiermit erklären wir, Conrad Electronic, Klaus-Conrad-Straße 1, 92240 Hirschau, dass sich
dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den anderen
relevanten Vorschriften der Richtlinie 1999/5/EG befindet.
Die Konformitätserklärung zu diesem Produkt finden Sie unter www.conrad.com.
☞
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1,
D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie,
Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der
schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik
und Ausstattung vorbehalten.
© Copyright 2009 by Conrad Electronic SE.
2.4 GHz Pinhole Colour Camera
Version 06/09
incl. Li-battery °
Item-No. 75 16 31
Intended Use
This 2.4 GHz colour camera together with the corresponding 2.4 GHz radio receiver is intended
to for installation in, and protection of, secluded or critical areas (e.g. surveillance of stores, intercommunication systems, entrances and so on).
The camera and the power supply unit provided are only intended for use in dry indoor locations.
The picture and sound transmission to the receiver takes place wirelessly at a frequency of 2.4
GHz.
The power is supplied via the power supply unit (5 V/DC) provided. In addition, the camera has
an integrated rechargeable lithium-ion battery.
Please bear in mind that it is prohibited by law to observe strangers with a camera without their
knowledge and consent.
Do not operating the product in any other way than that described above. This could lead to damage to the product, which may give rise to hazards such as short circuit, fire and electric shock.
The product must not be modified or converted. Always observe the safety instructions included
in these operating instructions. Please read the operating manual carefully and keep it for later
reference.
Symbols
Ꮨ
A lightning-bolt symbol in a triangle indicates a health hazard, e.g. danger of electric shock.
The exclamation mark in a triangle indicates a particular risk during handling, operation and control.
☞
The „Hand“ symbol indicates special tips and operating information.
Safety Instructions
The warranty will lapse in the event of damage caused by failure to observe
these safety instructions! We do not assume any liability for material and personal damage caused by improper use or non-compliance with the safety
instructions!
Ꮨ
The exclamation mark indicates important notes in these operating
instructions that should always be observed.
• The camera and the power unit must not be modified or converted, as not
only the CE certification will become void but also the warranty.
• The camera and the transformer should not be exposed to extreme temperatures, direct sunlight, intense vibration or heavy mechanical stress.
• Where the devices are used connected to other devices e.g. a television
screen, the operating instructions and safety information for the devices
connected must be followed.
• The use of the surveillance camera system does not replace the personal
supervision of children, or people who require special assistance, but only
serves as a support to this supervision.
• The internal Lithium-ion battery may only be recharged with the provided
power supply unit.
• This camera system uses and generates high frequency energy. If the
device is not installed and operated in accordance with these instructions,
it can cause radio interference. If the wireless camera system causes interference to other equipment, try one or more of the following measures listed below, in order to restore normal operation:
- Change the position of the camera.
- Increase the distance between the device affected and the radio camera or
the receiver for the radio camera .
- Select another transmission channel.
• After rapid changes in temperature, the camera and the transformer require
some time to stabilise, in order to adjust to the surrounding temperature,
before it can be used.
Wait until the product has reached room temperature, before use.
• Electronic devices are not toys and should be kept out of the reach of children!
• The power supply unit conforms to protection class II. It may only be
plugged into a standard household 230V~/50Hz mains socket.
• Please contact a qualified person, if you are unsure about the safety and
correct use of the system components.
• Never leave the packaging material lie around unattended. Plastic film/bags
etc. can be dangerous playthings for children, there is a risk of suffocation.
• If you have reason to assume that safe operation is no longer possible, disconnect the device immediately and secure it against inadvertent operation.
• Never plug in, or remove, the power unit when your hands are wet.
• Never pull on the power cable; only unplug it at the power outlet.
OPERATING INSTRUCTIONS www.conrad.com
• In the event of a thunderstorm, unplug the power supply unit for safety reasons.
• It can be assumed that safe operation is no longer possible if:
- the device is visibly damaged,
- the device does not function any longer and
- the device was stored under unfavourable conditions for a long
period of time or
- it has been subjected to considerable stress during transportation.
• In commercial institutions, the accident prevention regulations of the
Employer’s Liability Insurance Association for Electrical Systems and
Operating Materials are to be observed.
• The provided camera and power supply unit must not become damp or wet.
The product is approved only for use in dry rooms.
• Maintenance, adjustment and repair may only be carried out by a qualified
specialist or a specialised repair shop.
If you have any questions, which are not answered in this manual, please
contact our technical service or another specialist.
General Notes about Batteries
• Keep rechargeable batteries out of the reach of children.
•
Do not leave the batteries lying around in the open; there is a risk of them being swallowed by
children or domestic animals. If swallowed, consult a doctor immediately.
• If your skin comes into contact with leaking or damaged batteries, you may suffer burns. For
this reason you should use suitable protective gloves.
• Make sure that the batteries are not short-circuited, taken to pieces or thrown into a fire. There
is a risk of explosion!
• Do not recharge normal batteries. There is a risk of explosion! Only charge rechargeable batteries which are intended for this purpose; use a suitable battery charger.
• Old batteries/rechargeable batteries can leak and cause damage to the product; loss of guarantee/warranty!
• For the environmentally-friendly disposal of batteries and rechargeable batteries, please read
the chapter “Disposal of used batteries/rechargeable batteries”.
Product Description
1) Camera lens 6) Status LED „Power“ „Charge“
2) Locking points for tool Flashes if the power supply
(Focus-setting) is connected and the internal battery
3) Mounting bracket is being loaded.
4) Retaining screw 1 7) DC IN 5 V/DC
5) Retaining screw 2 8) Rotary switch „OFF/1/2/3/4“
9) „POWER“ status LED
Flashes when the camera is switched on (it
goes out when the „rotary switch“ is in the
OFF position (8)).
The camera also has a built-in microphone.
Installation
Find a suitable place for mounting from which the area to be monitored can be observed.
A suitable place for installation of this camera has the following features:
• Vibration-free
• no direct sunlight
• Dry indoor location
1
2
3
4
5
DC5V
PowerCharge
4
3
O
6
7
8
9
2
1
F
F
Loading...
