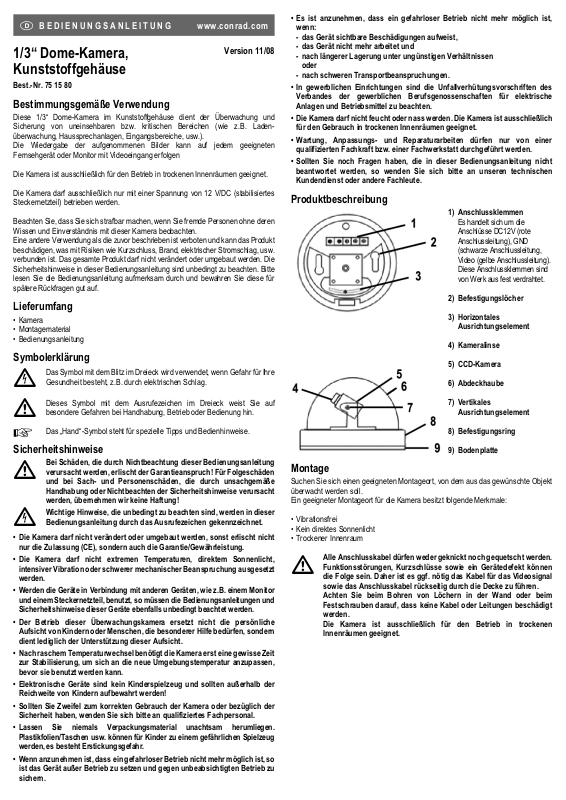

1/3“ Dome-Kamera,

Version 11/08

Kunststoffgehäuse

Best.-Nr. 75 15 80

Bestimmungsgemäße Verwendung

Diese 1/3“ Dome-Kamera im Kunststoffgehäuse dient der Überwachung und
Sicherung von uneinsehbaren bzw. kritischen Bereichen (wie z.B. Laden­überwachung, Haussprechanlagen, Eingangsbereiche, usw.).
Die Wiedergabe der aufgenommenen Bilder kann auf jedem geeigneten
Fernsehgerät oder Monitor mit Videoeingang erfolgen

Die Kamera ist ausschließlich für den Betrieb in trockenen Innenräumen geeignet.

Die Kamera darf ausschließlich nur mit einer Spannung von 12 V/DC (stabilisiertes
Steckernetzteil) betrieben werden.

Beachten Sie, dass Sie sich strafbar machen, wenn Sie fremde Personen ohne deren
Wissen und Einverständnis mit dieser Kamera beobachten.
Eine andere Verwendung als die zuvor beschrieben ist verboten und kann das Produkt
beschädigen, was mit Risiken wie Kurzschluss, Brand, elektrischer Stromschlag, usw.
verbunden ist. Das gesamte Produkt darf nicht verändert oder umgebaut werden. Die
Sicherheitshinweise in dieser Bedienungsanleitung sind unbedingt zu beachten. Bitte
lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie diese für
spätere Rückfragen gut auf.

Lieferumfang

• Kamera

• Montagematerial

• Bedienungsanleitung

Symbolerklärung

Ꮨ

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre
Gesundheit besteht, z.B. durch elektrischen Schlag.



Dieses Symbol mit dem Ausrufezeichen im Dreieck weist Sie auf
besondere Gefahren bei Handhabung, Betrieb oder Bedienung hin.

☞

Das „Hand“-Symbol steht für spezielle Tipps und Bedienhinweise.

Sicherheitshinweise



Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung
verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden
und bei Sach- und Personenschäden, die durch unsachgemäße
Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht
werden, übernehmen wir keine Haftung!

Ꮨ

Wichtige Hinweise, die unbedingt zu beachten sind, werden in dieser
Bedienungsanleitung durch das Ausrufezeichen gekennzeichnet.

• Die Kamera darf nicht verändert oder umgebaut werden, sonst erlischt nicht
nur die Zulassung (CE), sondern auch die Garantie/Gewährleistung.

• Die Kamera darf nicht extremen Temperaturen, direktem Sonnenlicht,
intensiver Vibration oder schwerer mechanischer Beanspruchung ausgesetzt
werden.

• Werden die Geräte in Verbindung mit anderen Geräten, wie z.B. einem Monitor
und einem Steckernetzteil, benutzt, so müssen die Bedienungsanleitungen und
Sicherheitshinweise dieser Geräte ebenfalls unbedingt beachtet werden.

• Der Betrieb dieser Überwachungskamera ersetzt nicht die persönliche
Aufsicht von Kindern oder Menschen, die besonderer Hilfe bedürfen, sondern
dient lediglich der Unterstützung dieser Aufsicht.

• Nach raschem Temperaturwechsel benötigt die Kamera erst eine gewisse Zeit
zur Stabilisierung, um sich an die neue Umgebungstemperatur anzupassen,
bevor sie benutzt werden kann.

• Elektronische Geräte sind kein Kinderspielzeug und sollten außerhalb der
Reichweite von Kindern aufbewahrt werden!

• Sollten Sie Zweifel zum korrekten Gebrauch der Kamera oder bezüglich der
Sicherheit haben, wenden Sie sich bitte an qualifiziertes Fachpersonal.

• Lassen Sie niemals Verpackungsmaterial unachtsam herumliegen.
Plastikfolien/Taschen usw. können für Kinder zu einem gefährlichen Spielzeug
werden, es besteht Erstickungsgefahr.

• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so
ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu
sichern.

쮕

BEDIENUNGSANLEITUNG www.conrad.com

• Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist,
wenn:

- das Gerät sichtbare Beschädigungen aufweist,

- das Gerät nicht mehr arbeitet und

- nach längerer Lagerung unter ungünstigen Verhältnissen

oder

- nach schweren Transportbeanspruchungen.

• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des
Verbandes der gewerblichen Berufsgenossenschaften für elektrische
Anlagen und Betriebsmittel zu beachten.

• Die Kamera darf nicht feucht oder nass werden. Die Kamera ist ausschließlich
für den Gebrauch in trockenen Innenräumen geeignet.

• Wartung, Anpassungs- und Reparaturarbeiten dürfen nur von einer
qualifizierten Fachkraft bzw. einer Fachwerkstatt durchgeführt werden.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht
beantwortet werden, so wenden Sie sich bitte an unseren technischen
Kundendienst oder andere Fachleute.

Produktbeschreibung

1) Anschlussklemmen

Es handelt sich um die
Anschlüsse DC12V (rote
Anschlussleitung), GND
(schwarze Anschlussleitung,
Video (gelbe Anschlussleitung).
Diese Anschlussklemmen sind
von Werk aus fest verdrahtet.

2) Befestigungslöcher

3) Horizontales
Ausrichtungselement

4) Kameralinse

5) CCD-Kamera

6) Abdeckhaube

7) Vertikales
Ausrichtungselement

8) Befestigungsring

9) Bodenplatte

Montage

Suchen Sie sich einen geeigneten Montageort, von dem aus das gewünschte Objekt
überwacht werden soll.
Ein geeigneter Montageort für die Kamera besitzt folgende Merkmale:

• Vibrationsfrei

• Kein direktes Sonnenlicht

• Trockener Innenraum



Alle Anschlusskabel dürfen weder geknickt noch gequetscht werden.
Funktionsstörungen, Kurzschlüsse sowie ein Gerätedefekt können
die Folge sein. Daher ist es ggf. nötig das Kabel für das Videosignal
sowie das Anschlusskabel rückseitig durch die Decke zu führen.
Achten Sie beim Bohren von Löchern in der Wand oder beim
Festschrauben darauf, dass keine Kabel oder Leitungen beschädigt
werden.
Die Kamera ist ausschließlich für den Betrieb in trockenen
Innenräumen geeignet.

Um eine ordnungsgemäße Montage zu gewährleisten, gehen Sie wie folgt vor:

• Suchen Sie eine geeignete Montagestelle für die Kamera.

• Schrauben Sie den „Befestigungsring“ (8) von der „Bodenplatte“ (9) ab.

• An der „Bodenplatte“ (9) befinden sich Montagelöcher. Zeichnen Sie diese (z.B. mit
einem Bleistift) an der Decke an.

• Bohren Sie die Montagelöcher.

• Befestigen Sie die „Bodenplatte“ (9) mit geeignetem Montagematerial an der
Decke.

• Richten Sie die Kamera horizontal aus. Lockern Sie dazu die Schraube des
„Horizontalen Ausrichtungselements“ (3). Bringen Sie die Kamera in die
gewünschte Position. Befestigen Sie die Schraube des „Horizontalen Ausrichtungs­elements“ (3) wieder.

• Richten Sie die Kamera vertikal aus. Lockern Sie dazu die Schraube des „Vertikalen
Ausrichtungselements“ (7). Bringen Sie die Kamera in die gewünschte Position.
Befestigen Sie die Schraube des „Vertikalen Ausrichtungselements“ (7) wieder.

• Halten Sie die „Abdeckhaube“ (6) an die „Bodenplatte“ (9) und schrauben Sie den
„Befestigungsring“ (8) auf die „Bodenplatte“ (9) auf.

☞

Achten Sie darauf, dass die „Kameralinse“ (4) freie Sicht durch den
transparenten Bereich der „Abdeckhaube“ (6) hat.
Die Kamera sollte nicht direkt auf starkes Sonnenlicht oder auf starke
bzw. direkte Beleuchtungen gerichtet werden, da dadurch das Bild
übersteuert werden kann.

Anschluss der Kamera

• Verbinden Sie den Anschluss für die Spannungsversorgung (=schwarze
Anschlussbuchse) mit dem Kleinspannungsstecker eines stabilisierten
Steckernetzteils.

☞

Es darf ausschließlich ein 12 V/DC stabilisiertes Steckernetzteil ver­wendet werden, welches mindestens 110 mA aufweist (empfohlen =
150 mA).

• Verbinden Sie den gelben BNC-Video-Anschluss mit dem analogen Videoeingang
Ihres Anzeigegerätes.

• Stecken Sie das Steckernetzgerät in eine geeignete Netzsteckdose.

Inbetriebnahme

• Vergewissern Sie sich, dass das Steckernetzteil an die Kamera angeschlossen
wurde.

• Stecken Sie das Steckernetzteil in die Netzsteckdose.

• Schalten Sie Ihr Anzeigegerät ein.

• Wählen Sie den entsprechenden Kanal an Ihrem Anzeigegerät um eine Anzeige zu
erhalten.

☞

Beachten Sie in jedem Fall auch die Bedienungsanleitung Ihres
Anzeigegerätes.

Wartung und Reinigung

Bevor Sie das Gehäuse der Überwachungskamera außen reinigen, trennen Sie diese
von der Netzspannung, ziehen Sie das Steckernetzteil aus der Netzsteckdose.
Zur Reinigung der Außenseite der Kamera genügt ein sauberes, trockenes und
weiches Tuch.
Reinigen Sie das Gehäuse der Kamera sehr vorsichtig, andernfalls sind Kratzspuren
möglich. Benutzen Sie keine aggressiven Reinigungsmittel.

Entsorgung

Elektrische und elektronische Produkte dürfen nicht in den Hausmüll.

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den
geltenden gesetzlichen Vorschriften.

Technische Daten

a) Kamera

Betriebsspannung: 12 V/DC
Stromaufnahme: 110 mA
Bildsensor: 1/3“ Sony CCD
TV Linien: 420
Erfassungswinkel horizontal: 90°
Erfassungswinkel vertikal: 65°
Arbeitstemperaturbereich: -20° bis +50°
Lichtempfindlichkeit: 0,8 LUX
Videoausgang: Anschluss = BNC (75 Ohm, 1 Vss)
Gewicht: 230 Gramm
Abmessungen (Ø x H): 118 x 75 mm

Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1,
D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie,
Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der
schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.

Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik
und Ausstattung vorbehalten.

© Copyright 2008 by Conrad Electronic SE.

1/3” Dome Camera,

Version 11/08

Plastic Housing

Item-No. 75 15 80

Intended Use

The 1/3” dome camera in a plastic housing is intended for monitoring and protecting
secluded or critical areas (e.g. monitoring stores, intercom systems, entrances, etc.).
The images registered can be viewed on any suitable TV set or monitor with a video
input

The product is only intended for dry indoor locations.

The camera is only to be used with a working voltage of 12 V/DC (stabilised trans­former).

Please bear in mind that it is prohibited by law to observe strangers with a camera
without their knowledge and consent.
Do not operating the product in any other way than that described above. This could
lead to damage to the product, which may give rise to hazards such as short circuit, fire
and electric shock. The product must not be modified or converted. Always observe the
safety instructions included in these operating instructions. Read the operating
instructions carefully and keep them for later reference.

Contents

• Camera

• Installation material

• Operating Instructions

Symbols

Ꮨ

A lightning-bolt symbol in a triangle indicates a health hazard, e.g. danger
of electric shock.



The exclamation mark in a triangle indicates a particular risk during hand­ling, operation and control.

☞

The “Hand” symbol indicates special tips and operating information.

Safety Instructions



The warranty will lapse in the event of damage caused by failure to
observe these safety instructions! We do not assume any liability for
material and personal damage caused by improper use or non-com­pliance with the safety instructions!

Ꮨ

The exclamation mark indicates important notes in these operating
instructions that should always be observed.

• The camera must not be modified or converted, as not only the CE approval
will become void but also the warranty.

• The camera should not be exposed to extreme temperatures, direct sunlight,
intense vibrations or heavy mechanical stress.

• Where the device is used connected to other devices e.g. a monitor and a mains
supply unit, the operating instructions and safety instructions of the connected
devices must be followed.

• The use of the surveillance camera system does not replace the personal
supervision of children, or people who require special assistance, but only
serves as a support to this supervision.

• After rapid changes in temperature, the camera requires approx. 15 to
stabilise, in order to adjust to the surrounding temperature, before it can be
used.

• The system components are not toys and should be kept out of the reach of
children!

• Please contact a qualified person if you are unsure about the safety and
correct use of the camera.

• Never let the packaging material lie around unattended. Plastic film / bags etc.
can be dangerous playthings for children, there is a risk of suffocation.

• If you have reason to assume that safe operation is no longer possible, dis­connect the device immediately and secure it against inadvertent operation.



OPERATING INSTRUCTIONS www.conrad.com

• It can be assumed that safe operation is no longer possible if:

- the device is visibly damaged,

- the device no longer works and

- if the device was stored under unfavourable conditions for a long period of
time or

or

- it has been subjected to considerable stress in transit

• In commercial institutions, the accident prevention regulations of the
Employer’s Liability Insurance Association for Electrical Systems and
Operating Materials are to be observed.

• The camera must not get damp or wet. The product is only intended for dry
indoor locations.

• Maintenance, adjustment and repair may only be carried out by a qualified
specialist or a specialised repair shop.

• If you have any questions, which are not answered in this manual, please
contact our technical service or another specialist.

Product Description

1) Terminal connections

The relevant connections are
DC12V (red connecting cable),
GND (black connecting cable),
video (yellow connecting cable).
These terminal connections are
firmly connected as the factory
default.

2) Fixing holes

3) Horizontal adjustment
element

4) Camera lens

5) CCD Camera

6) Cover

7) Vertical adjustment element

8) Mounting ring

9) Base plate

Assembly

Find a suitable place for mounting from which the area to be monitored can be
observed.
A suitable place for installation of this camera has the following features:

• Vibration-free

• No direct sunlight

• Dry indoor location



None of the connection cables must be bent nor squeezed. This can
result in malfunctions, short circuits and defects in the device. Thus,
it may be necessary to run the video cable and the mains cable
through the rear into the ceiling.
Make sure that cables are not damaged when drilling or bolting into
place.
The product is only intended for dry indoor locations.

Proceed as follows to ensure a correct setup:

• Find a suitable location for mounting the camera.

• Unscrew the “mounting ring” (8) from the “base plate” (9).

• There are holes for installation in the “base plate” (9). Mark these (e.g. with a pencil)
on the ceiling.

• Drill the holes.

• Fix the “base plate” (9) with suitable fixings to the ceiling.

• Adjust the camera horizontally. To do this, loosen the screw on the “horizontal
adjustment element” (3). Adjust the camera to the desired position. Tighten the
screw on the “horizontal adjustmen element” (3).

• Adjust the camera vertically. To do this purpose, loosen the screw on the “vertical
adjustment element” (7). Adjust the camera to the desired position. Tighten the
screw on the “vertical adjustment element” (7).

• Place the “cover” (6) on the “base plate” (9) and screw the “mounting ring” (8) on to
the “base plate” (9).

☞

Check that the “camera lens” (4) has free sight through the trans­parent area in the “cover” (6).
Do not point the camera directly toward a source of bright sunlight or
towards strong or indirect illumination as this may lead to over­exposure and a fuzzy picture.

Connecting the Camera

• Connect the cable for the power supply (= black socket) to the low-voltage plug of a
stabilised transformer.

☞

Only a 12 V/DC stabilised transformer may be used, which provides at
least 110 mA (recommended = 150 mA).

• Connect the yellow BNC cable to the analogue video input on your display unit.

• Plug the transformer into a suitable mains socket.

Start-up

• Make sure the power supply unit is connected to the camera.

• Plug the transformer into a mains socket.

• Switch on your display unit.

• Select the appropriate channel on your display to obtain a picture.

☞

Always pay attention to the operating instructions for your display
unit, as well.

Maintenance and Cleaning

Before cleaning the housing of the surveillance camera, separate it from the mains
voltage and disconnect the mains adapter from the mains socket.
To clean the outside of the camera, it is sufficient to use a dry, soft and clean cloth.
Clean the camera housing very carefully, otherwise you may scratch it. Do not use
any aggressive cleaning agents.

Disposal

Electrical and electronic products do not belong in the household
waste!

Please dispose of the device, when it is no longer of use, according
to the current statutory requirements.

Technical Data

a) Camera

Operating voltage: 12 V/DC
Current consumption: 110 mA
Image sensor: 1/3” Sony CCD
TV lines: 420
Detection area, horizontal: 90°
Detection area, vertical: 65°
Operating temperature: -20° to +50°
Light sensitivity: 0.8 LUX
Video output: connection = BNC (75 Ohm, 1 Vss)
Weight: 230 grams
Dimensions (Ø x D): 118 x 75 mm

These operating instructions are a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240
Hirschau (www.conrad.com).

All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming, or
the capture in electronic data processing systems require the prior written approval by the editor.
Reprinting, also in part, is prohibited.

These operating instructions represent the technical status at the time of printing. Changes in
technology and equipment reserved.

© Copyright 2008 by Conrad Electronic SE.

Caméra 1/3“,

Version 11/08

Boîtier en matière plastique

N° de commande 75 15 80

Utilisation conforme

Cette caméra 1/3” permet de surveiller et de protéger les espaces difficiles d’accès
ou critiques (par ex.surveillance pour commerces, installations d’interphone, halls
d’entrée, etc.).
Les images enregistrées peuvent être restituées sur un téléviseur approprié ou un
moniteur muni d´une entrée vidéo

La caméra ne doit être mise en service que dans des pièces à l’abri de l’humidité et
à l’intérieur.

La caméra ne doit être alimentée que sous une tension de 12 V / CC (bloc
d´alimentation stabilisé).

Tenez compte du fait qu’il est interdit par la loi d’observer d’autres personnes avec
une caméra à l’insu de ces personnes et sans leur accord.
Toute utilisation autre que celle qui est décrite précédemment est interdite et risque
d’endommager l’appareil ; elle s’accompagne de dangers tels que courts-circuits,
incendie, choc électrique, etc. L’ensemble de l’appareil ne doit être ni transformé, ni
modifié. Il faut impérativement tenir compte des consignes de sécurité de ce mode
d’emploi. Lisez attentivement le mode d’emploi et conservez celui-ci afin de pouvoir le
consulter ultérieurement..

Étendue de la fourniture

• Caméra

• Matériel de montage

• Mode d’emploi

Explication des symboles

Ꮨ

Le symbole de l’éclair dans un triangle signale un danger pour votre santé,
p. ex. par une décharge électrique.



Le symbole du point d’exclamation dans un triangle signale des dangers
particuliers lors du maniement, du fonctionnement et de la commande de
l’appareil.

☞

Le symbole de la main indique des conseils et des consignes d’utilisation
bien précises.

Consignes de sécurité



En cas de dommages dus à la non-observation de ce mode d’emploi,
la validité de la garantie est annulée ! Par ailleurs, nous n’assumons
aucune responsabilité en cas de dommages matériels et corporels
résultant d’une utilisation de l’appareil non-conforme aux
spécifications ou du non-respect de ces instructions !

Ꮨ

Dans ce mode d’emploi, le point d’exclamation indique d’importantes
indications à respecter impérativement.

• La caméra ne doit être ni modifiée, ni transformée ; cela entraîne non
seulement l’annulation de l’homologation (CE), mais aussi celle de la
garantie.

• Ne pas exposer la caméra à des températures extrêmes, aux rayons directs
du soleil, à de fortes vibrations, à une humidité élevée ou à de fortes
sollicitations mécaniques.

• Lors de l’utilisation d’appareils en même temps que d’autres appareils tels
qu´un moniteur et un bloc d’alimentation, il convient d´observer également le
mode d’emploi et les consignes de sécurité de l’équipement connecté.

• L’utilisation de cette caméra de surveillance ne remplace pas la surveillance
personnelle d’enfants ou de personnes qui ont besoin d’aide ; la caméra fait
uniquement office d’outil d’appoint de surveillance.

• Après un changement brutal de température, la caméra nécessite un certain
temps pour se stabiliser et s´acclimater à la nouvelle température ambiante
avant de pouvoir être utilisée.

• Les appareils électroniques ne sont pas un jouet destiné aux enfants, ils
doivent être conservés hors de leur portée!

• En cas de doute sur l’utilisation correcte ou sur la sécurité de la caméra, il
convient de s’adresser à un technicien spécialisé.



MODE D’EMPLOI www.conrad.com

• Ne laissez jamais le matériel d’emballage sans surveillance. Les films et les
sacs en plastique ne sont pas des jouets et représentent un danger pour les
enfants. Risque d´étouffement.

• Lorsque le fonctionnement de l’appareil peut représenter un risque
quelconque, arrêter l’appareil et veiller à ce qu’il ne puisse pas être remis en
marche involontairement.

• Un fonctionnement sans risques n’est pas assuré lorsque :

- l’appareil présente des dommages visibles,

- l’appareil ne fonctionne plus et

- l’appareil a été stocké pendant une période prolongée dans des conditions

défavorables
ou

- l’appareil a été transporté dans des conditions défavorables.

• Dans les sites industriels, il convient d’observer les consignes de prévention
des accidents relatives aux installations et aux matériaux électriques édictés
par les syndicats professionnels.

• Il faut impérativement veiller à ce que la caméra ne prenne pas l’humidité et
ne soit pas mouillée. La caméra est conçue exclusivement pour l’utilisation
dans des pièces sèches et à l’intérieur.

• Tout travail d’entretien ou d’ajustement ainsi que toute réparation ne doivent
être effectués que par un technicien ou un atelier spécialisés et qualifiés.

• Si vous avez encore des questions après la lecture de ce mode d’emploi, nous
vous prions de vous adresser à notre service technique ou à d’autres per­sonnes qualifiées.

Description du produit

1) Bornes

Il s’agit de bornes DC 12 V
(câble de raccordement rouge),
terre (câble de raccordement
noir), vidéo (câble de
raccordement jaune). Ces
bornes sont des câbles fixes au
départ de l’usine.

2) Trous de fixation

3) Élements d’orientation
horizontale

4) Objectif de caméra

5) Caméra CCD

6) Cache de protection

7) Élément d’orientation ver­ticale

8) Bague de fixation

9) Plaque de base

Montage

Pour le montage, choisir un emplacement approprié à partir duquel l’objet choisi doit
être surveillé.
L’emplacement approprié de la caméra a les caractéristiques suivantes:

• Exempt de vibration

• Pas d´exposition directe au soleil

• Local intérieur sec



Les câbles de raccordement ne doivent jamais être pliés, ni écrasés.
Cela peut entraîner des défauts de fonctionnement, des courts­circuits ou une défectuosité de l’appareil. Il peut donc être nécessaire
de passer le câble du signal vidéo ainsi que le câble de raccordement
à l’arrière par le plafond.
Veiller à ne pas endommager les câbles, ni les conduites en perçant
les trous dans le mur ou en serrant les vis.
La caméra ne doit être mise en service que dans des pièces exemptes
d’humidité.

Procéder comme suit pour assurer un montage correct :

• Chercher un endroit approprié pour le montage de la caméra.

• Dévisser la “bague de fixation“ (8) de la “plaque de fond“ (9).

• La “plaque de fond” (9) est munie de trous de montage. Tracer ces trous (par ex.
avec un crayon) sur le plafond.

• Percer les trous de montage.

• Fixer au plafond “la plaque de fond” (9) au moyen du matériel de montage
approprié.

• Placer la caméra horizontalement. Desserrer la vis de “l’élément d’orientation
horizontale” (3). Placer la caméra dans la position souhaitée. Resserrer la vis de
“l’élément d’orientation horizontale“ (3).

• Placer la caméra verticalement. Desserrer la vis de “l’élément d’orientation ver­ticale” (7). Placer la caméra dans la position souhaitée. Serrer la vis de “l’élément
d’orientation verticale” (7).

• Maintenir le “cache de protection“ (6) contre la “plaque de fond“ (9) et visser la
“bague de fixation“ (8) sur la “plaque de fond“ (9).

☞

Veiller à ce que “l’objectif de la caméra“ (4) ne soit pas masqué par la
partie transparente du cache de protection“ (6).
Éviter une exposition directe de la caméra à une trop forte lumière du
soleil ou à des éclairages puissants et directs, l’image pourrait s’en
trouver surexposée.

Raccordement de la caméra

• Raccorder la prise d’alimentation électrique (=prise noire) au connecteur basse
tension d’un bloc d’alimentation stabilisé.

☞

Utiliser exclusivement un bloc d’alimentation stabilisé 12 V/DC d’au
moins 110 mA (recommandation = 150 mA).

• Raccorder le connecteur vidéo BNC jaune à l’entrée vidéo analogique de l’appareil
d’affichage.

• Brancher le bloc d’alimentation à une prise de courant appropriée.

Mise en service

• S’assurer que le bloc d’alimentation a été raccordé à la caméra.

• Brancher l’adaptateur secteur à une prise de courant.

• Allumer l’appareil d’affichage.

• Sélectionner le canal correspondant sur votre appareil d’affichage pour obtenir
l’affichage.

☞

Dans tous les cas, respecter également le mode d’emploi de l’appareil
d’affichage.

Entretien et nettoyage

Avant de nettoyer l’extérieur du boîtier de la caméra de surveillance, débrancher
celle-ci du secteur, retirer le bloc d’alimentation de la prise de courant.
Pour nettoyer l’extérieur de la caméral, il suffit d’utiliser un chiffon propre, sec et doux.
Nettoyer le boîtier de la caméra avec la plus grande précaution, des risques de rayure
sont possibles. Ne pas utiliser de détergent agressif.

Élimination

Les produits électriques et électroniques ne doivent pas être jetés
dans les ordures ménagères.

Jetez l’appareil devenu inutilisable suivant les lois en vigueur.

Caractéristiques techniques

a) Caméra

Tension de service : 12 V/CC
Consommation de courant : 110 mA
Capteur d’image : 1/3“ Sony CCD
Lignes TV : 420
Plage de détection horizontale : 90°
Plage de détection verticale : 65°
Plage de température de service : -20° à +50°
Sensibilité lumineuse : 0,8 LUX
Sortie vidéo : Prise = BNC (75 ohms, 1 Vss)
Poids : 230 grammes
Dimensions (Ø x h ) : 118 x 75 mm

Ce mode d'emploi est une publication de la société Conrad Electronic SE, Klaus-Conrad-Str. 1,
D-92240 Hirschau (www.conrad.com).

Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie,
microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de
l'éditeur. Il est interdit de le réimprimer, même par extraits.

Ce mode d'emploi correspond au niveau technique du moment de la mise sous presse. Sous réserve
de modifications techniques et de l'équipement.

© Copyright 2008 by Conrad Electronic SE.

1/3“ Dome-camera,

Version 11/08

Kunststof behuizing

Bestnr. 75 15 80

Beoogd gebruik

Deze 1/3“ Dome-camera dient voor het bewaken en beveiligen van onoverzichtelijke
resp. kritische ruimtes (zoals bijv. de bewaking van winkels, intercoms, entrees).
De weergave van de opgenomen beelden kan op elke geschikte televisie of monitor
met video-ingang plaatsvinden.

De camera is uitsluitend geschikt voor gebruik in droge binnenruimtes.

Gebruik de camera uitsluitend met een spanning van 12 V/DC (gestabiliseerde
netvoeding).

Houd er rekening mee dat het strafbaar is om personen zonder hun medeweten en
toestemming met deze camera te observeren.
Een ander gebruik dan hiervoor beschreven is niet toegestaan en kan het product
beschadigen, wat risico’s zoals kortsluiting, brand en elektrische schokken met zich
meebrengt. Het gehele product niet wijzigen of ombouwen. De veiligheidsinstructies in
deze gebruiksaanwijzing moeten absoluut opgevolgd worden. Lees deze handleiding
aandachtig door en bewaar deze goed voor toekomstig gebruik..

Omvang van de levering

• Camera

• Bevestigingsmateriaal

• Gebruiksaanwijzing

Verklaring van symbolen

Ꮨ

Het driehoekige symbool met een bliksemschicht geeft aan dat er gevaar
bestaat voor uw gezondheid, bijv. door een elektrische schok.



Dit uitroepteken in een driehoek wijst op speciale gevaren bij gebruik,
werking of bediening.

☞

Het “hand”-symbool verwijst naar speciale tips en bedieningsinstructies.

Veiligheidsinstructies



Bij schade die voortkomt uit het niet opvolgen van deze gebruiksaan­wijzing vervalt elk recht op garantie! Voor gevolgschade en materiële
schade en persoonlijk letsel, veroorzaakt door onvakkundig gebruik
of het niet naleven van de veiligheidsaanwijzingen, aanvaarden wij
geen aansprakelijkheid!

Ꮨ

Belangrijke instructies die beslist in acht moeten worden genomen,
zijn in deze gebruiksaanwijzing met een uitroepteken gemarkeerd.

• Het product niet aanpassen of ombouwen. Hierdoor vervalt niet alleen de

geldigheid van de CE-markering, maar ook de garantie/acceptatie van aan­sprakelijkheid.

• De camera niet blootstellen aan extreme temperaturen, direct zonlicht, sterke
trillingen of sterke mechanische belastingen.

• Als de apparaten in combinatie met andere apparaten wordt gebruikt, zoals een
monitor en een netadapter, dan moeten de gebruiksaanwijzing en veiligheidsin­structies van deze apparaten eveneens in acht worden genomen.

• Het gebruik van deze bewakingscamera dient niet ter vervanging van per­soonlijk toezicht op kinderen of mensen die speciale zorg nodig hebben, maar
dient enkel ter ondersteuning van dit toezicht.

• Na een snelle temperatuurwisseling heeft de camera voor gebruik een
bepaalde tijd nodig om te stabiliseren en zich aan te passen aan de nieuwe
omgevingstemperatuur.

• Elektronische apparatuur is geen speelgoed en dient buiten bereik van
kinderen te worden bewaard!

• Raadpleeg een erkend vakman wanneer u twijfelt aan het gebruik of de
veiligheid van de camera.

• Laat het verpakkingsmateriaal niet achteloos liggen. Plastic folie/zakken, enz.
kunnen voor kinderen gevaarlijk speelgoed zijn. Er bestaat verstikkingsgevaar.

• Schakel het apparaat uit en beveilig het tegen onbedoeld gebruik wanneer
aangenomen kan worden dat veilig gebruik niet meer mogelijk is.



GEBRUIKSAANWIJZING www.conrad.com

• U mag ervan uitgaan dat een veilig gebruik niet meer mogelijk is indien:

- het apparaat zichtbare beschadigingen vertoont,

- het apparaat niet meer functioneert en

- het product langdurig onder ongunstige omstandigheden is opgeslagen
of

- na zware transportbelastingen.

• In commerciële omgevingen dienen de Arbo-voorschriften ter voorkoming
van ongevallen met betrekking tot elektrische installaties en bedrijfsmiddelen
in acht te worden genomen.

• De camera mag niet vochtig of nat worden. De camera is uitsluitend geschikt
voor gebruik in droge binnenruimtes.

• Laat onderhouds-, instellings- of reparatiewerkzaamheden uitsluitend
uitvoeren door een erkend technicus/elektrotechnisch bedrijf.

• Raadpleeg onze technische helpdesk of andere vakmensen wanneer u vragen
heeft die niet in deze gebruiksaanwijzing worden opgehelderd.

Productbeschrijving

1) Aansluitklemmen

Het betreft de aansluitingen
DC12 V (rode aansluitdraad),
GND (zwarte aansluitdraad),
video (gele aansluitdraad).
Deze aansluitklemmen zijn af
fabriek vast met draad ver­bonden.

2) Bevestigingsgaten

3) Horizontaal uitrichtingsele­ment

4) Cameralens

5) CCD-camera

6) Afdekkap

7) Verticaal uitrichtingsele­ment

8) Bevestigingsring

9) Bodemplaat

Montage

Zoek een geschikte montageplaats voor de camera van waaruit het gewenste object
moet worden geobserveerd.
Een geschikte montageplaats voor de camera bezit de volgende kenmerken:

• Trillingsvrij

• Geen direct zonlicht

• Droge binnenruimte



De aansluitkabels niet buigen of afknellen. Functiestoringen, korts­luiting of defecten kunnen het gevolg zijn. Daarom is het evt. nodig de
kabel voor het videosignaal alsook de aansluitkabel aan de
achterkant door het plafond te leiden.
Let er bij het boren van gaten in de muur of bij het vastschroeven op,
dat u geen kabels of leidingen beschadigt.
De camera is uitsluitend geschikt voor gebruik in droge
binnenruimtes.

Voor een juiste montage gaat u als volgt te werk:

• Zoek een geschikte montageplaats voor de camera.

• Schroef de “bevestigingsring” (8) van de “bodemplaat” (9) af.

• De “bodemplaat” (9) is van montagegaten voorzien. Teken deze op het plafond met
bijv. een potlood.

• Boor de montagegaten.

• Bevestig de “bodemplaat” (9) met hiervoor geschikt materiaal aan het plafond.

• Richt de camera horizontaal uit. Draai hiervoor de schroeven van het “horizontale
uitrichtingselement” (3) los. Stel de camera in de gewenste positie af. Bevestig de
schroeven van het „horizontale uitrichtingselement“ (3) weer.

• Richt de camera verticaal uit. Draai hiervoor de schroeven van het “verticale uit­richtingselement” (7) los. Stel de camera in de gewenste positie af. Bevestig
hiervoor de schroeven van het “verticale uitrichtingselement” (7) weer.

• Houd de „afdekkap“ (6) tegen de „bodemplaat“ (9) en schroef de „bevestigingsring“
(8) op de „bodemplaat“ (9).

☞

Let erop, dat de „cameralens“ (4) vrij zich heeft door het transparante
bereik van de „afdekkap“ (6).
Richt de camera niet direct op fel zonlicht of sterke resp. directe ver­lichting, omdat het beeld hierdoor overstuurd kan raken.

Aansluiting van de camera

• Verbind de aansluiting voor de voedingsspanning (=zwarte aansluitbus) met de
laagspanningsstekker van een gestabiliseerde netadapter.

☞

Gebruik uitsluitend een 12 V/DC gestabiliseerde netadapter, die over
ten minste 110 mA beschikt (aanbevolen = 150 mA).

• Sluit de gele BNC-video-aansluiting aan op de analoge video-ingang van het
weergaveapparaat.

• Steek de netadapter in een geschikt stopcontact.

Ingebruikname

• Zorg ervoor, dat de netadapter op de camera is aangesloten.

• Steek de stekker van de netadapter in het stopcontact.

• Schakel uw weergaveapparaat in.

• Kies het betreffende kanaal op uw weergaveapparaat om een weergave te ver­krijgen.

☞

Neem in ieder geval ook de gebruiksaanwijzing van uw weergave­apparaat in acht.

Onderhoud en reiniging

Koppel de behuizing van de bewakingscamera los van de netspanning door de
stekker uit het stopcontact te trekken, voordat u deze van buiten reinigt.
Gebruik voor de reiniging van de buitenkant van de camera een schone, droge en
zachte doek.
Reinig de buitenkant van de camera heel voorzichtig, omdat er anders krassen
kunnen achterblijven. Gebruik geen agressief reinigingsmiddel.

Afvoer

Elektrische en elektronische apparaten behoren niet bij het huisvuil.

Verwijder het onbruikbaar geworden product volgens de geldende
wettelijke voorschriften.

Technische gegevens

a) Camera

Voedingsspanning: 12 V/DC
Stroomopname: 110 mA
Beeldsensor: 1/3“ Sony CCD
TV-lijnen: 420
Detectiehoek horizontaal: 90°
Detectiehoek verticaal: 65°
Werktemperatuurbereik: -20° tot +50°
Lichtgevoeligheid: 0,8 LUX
Video-uitgang: Aansluiting = BNC (75 Ohm, 1 Vss)
Gewicht: 230 gram
Afmetingen (Ø x H): 118 x 75 mm

Deze gebruiksaanwijzing is een publicatie van de firma Conrad Electronic SE, Klaus-Conrad-Str. 1,
D-92240 Hirschau (www.conrad.com).

Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld
fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen
de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden.

Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van
techniek en uitrusting voorbehouden.

© Copyright 2008 by Conrad Electronic SE. 01_1108_01/HK
