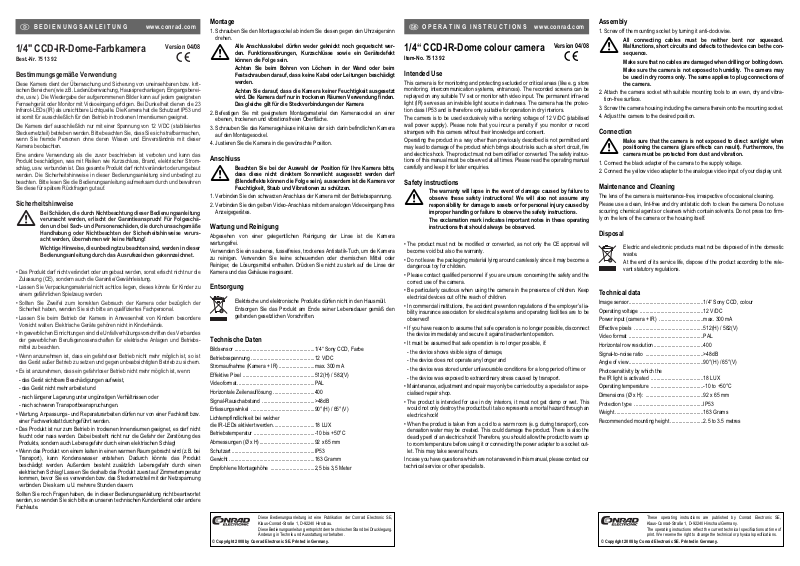

Conrad 75 13 92 Operating Instructions [ml]

1/4" CCD-IR-Dome-Farbkamera

Version 04/08

Best.-Nr. 75 13 92

°

Bestimmungsgemäße Verwendung

Diese Kamera dient der Überwachung und Sicherung von uneinsehbaren bzw. krit­ischen Bereichen (wie z.B. Ladenüberwachung, Haussprechanlagen, Eingangsberei­che, usw.). Die Wiedergabe der aufgenommenen Bilder kann auf jedem geeigneten
Fernsehgerät oder Monitor mit Videoeingang erfolgen. Bei Dunkelheit dienen die 23
Infrarot-LEDs (IR) als unsichtbare Lichtquelle. Die Kamera hat die Schutzart IP53 und
ist somit für ausschließlich für den Betrieb in trockenen Innenräumen geeignet.

Die Kamera darf ausschließlich nur mit einer Spannung von 12 V/DC (stabilisiertes
Steckernetzteil) betrieben werden. Bitte beachten Sie, dass Sie sich strafbar machen,
wenn Sie fremde Personen ohne deren Wissen und Einverständnis mit dieser
Kamera beobachten.

Eine andere Verwendung als die zuvor beschrieben ist verboten und kann das
Produkt beschädigen, was mit Risiken wie Kurzschluss, Brand, elektrischer Strom­schlag, usw. verbunden ist. Das gesamte Produkt darf nicht verändert oder umgebaut
werden. Die Sicherheitshinweise in dieser Bedienungsanleitung sind unbedingt zu
beachten. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren
Sie diese für spätere Rückfragen gut auf.

Sicherheitshinweise



Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung
verursacht werden, erlischt der Garantieanspruch! Für Folgeschä­den und bei Sach- und Personenschäden, die durch unsachgemäße
Handhabung oder Nichtbeachten der Sicherheitshinweise verurs­acht werden, übernehmen wir keine Haftung!

Wichtige Hinweise, die unbedingt zu beachten sind, werden in dieser
Bedienungsanleitung durch das Ausrufezeichen gekennzeichnet.

• Das Produkt darf nicht verändert oder umgebaut werden, sonst erlischt nicht nur die
Zulassung (CE), sondern auch die Garantie/Gewährleistung.

• Lassen Sie Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu
einem gefährlichen Spielzeug werden.

• Sollten Sie Zweifel zum korrekten Gebrauch der Kamera oder bezüglich der
Sicherheit haben, wenden Sie sich bitte an qualifiziertes Fachpersonal.

• Lassen Sie beim Betrieb der Kamera in Anwesenheit von Kindern besondere
Vorsicht walten. Elektrische Geräte gehören nicht in Kinderhände.

• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes
der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebs­mittel zu beachten.

• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist
das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

• Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:

• - das Gerät sichtbare Beschädigungen aufweist,

• - das Gerät nicht mehr arbeitet und

• - nach längerer Lagerung unter ungünstigen Verhältnissen oder

• - nach schweren Transportbeanspruchungen.

• Wartung, Anpassungs- und Reparaturarbeiten dürfen nur von einer Fachkraft bzw.
einer Fachwerkstatt durchgeführt werden.

• Das Produkt ist nur zum Betrieb in trockenen Innenräumen geeignet, es darf nicht
feucht oder nass werden. Dabei besteht nicht nur die Gefahr der Zerstörung des
Produkts, sondern auch Lebensgefahr durch einen elektrischen Schlag!

• Wenn das Produkt von einem kalten in einen warmen Raum gebracht wird (z.B. bei
Transport), kann Kondenswasser entstehen. Dadurch könnte das Produkt
beschädigt werden. Außerdem besteht zusätzlich Lebensgefahr durch einen
elektrischen Schlag! Lassen Sie deshalb das Produkt zuerst auf Zimmertemperatur
kommen, bevor Sie es verwenden bzw. das Steckernetzteil mit der Netzspannung
verbinden. Dies kann u.U. mehrere Stunden dauern.

Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet
werden, so wenden Sie sich bitte an unseren technischen Kundendienst oder andere
Fachleute.



BEDIENUNGSANLEITUNG www.conrad.com

Montage

1. Schrauben Sie den Montagesockel ab indem Sie diesen gegen den Uhrzeigersinn
drehen.



Alle Anschlusskabel dürfen weder geknickt noch gequetscht wer­den. Funktionsstörungen, Kurzschlüsse sowie ein Gerätedefekt
können die Folge sein.

Achten Sie beim Bohren von Löchern in der Wand oder beim
Festschrauben darauf, dass keine Kabel oder Leitungen beschädigt
werden.

Achten Sie darauf, dass die Kamera keiner Feuchtigkeit ausgesetzt
wird. Die Kamera darf nur in trockenen Räumen Verwendung finden.
Das gleiche gilt für die Steckverbindungen der Kamera

2. Befestigen Sie mit geeignetem Montagematerial den Kamerasockel an einer
ebenen, trockenen und vibrationsfreien Oberfläche.

3. Schrauben Sie das Kameragehäuse inklusive der sich darin befindlichen Kamera
auf den Montagesockel.

4. Justieren Sie die Kamera in die gewünschte Position.

Anschluss



Beachten Sie bei der Auswahl der Position für Ihre Kamera bitte,
dass diese nicht direktem Sonnenlicht ausgesetzt werden darf
(Blendeffekte können die Folge sein), ausserdem ist die Kamera vor
Feuchtigkeit, Staub und Vibrationen zu schützen.

1. Verbinden Sie den schwarzen Anschluss der Kamera mit der Betriebsspannung.

2. Verbinden Sie den gelben Video-Anschluss mit dem analogen Videoeingang Ihres
Anzeigegerätes.

Wartung und Reinigung

Abgesehen von einer gelegentlichen Reinigung der Linse ist die Kamera
wartungsfrei.

Verwenden Sie ein sauberes, fusselfreies, trockenes Antistatik-Tuch, um die Kamera
zu reinigen. Verwenden Sie keine scheuernden oder chemischen Mittel oder
Reiniger, die Lösungsmittel enthalten. Drücken Sie nicht zu stark auf die Linse der
Kamera und das Gehäuse insgesamt.

Entsorgung

Elektrische und elektronische Produkte dürfen nicht in den Hausmüll.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den

geltenden gesetzlichen Vorschriften.

Technische Daten

Bildsensor ..........................................................1/4“ Sony CCD, Farbe

Betriebsspannung ..............................................12 V/DC

Stromaufnahme (Kamera + IR) ..........................max. 300 mA

Effektive Pixel ....................................................512(H) / 582(V)

Videoformat........................................................PAL

Horizontale Zeilenauflösung ..............................400

Signal-Rauschabstand ......................................>48dB

Erfassungswinkel ..............................................90°(H) / 65°(V)

Lichtempfindlichkeit bei welcher

die IR-LEDs aktiviert werden..............................18 LUX

Betriebstemperatur ............................................-10 bis +50°C

Abmessungen (Ø x H)........................................92 x 65 mm

Schutzart ............................................................IP53

Gewicht ..............................................................163 Gramm

Empfohlene Montagehöhe ................................2,5 bis 3,5 Meter

1/4“ CCD-IR-Dome colour camera

Version 04/08

Item-No. 75 13 92

°

Intended Use

This camera is for monitoring and protecting secluded or critical areas (like e.g. store
monitoring, intercommunication systems, entrances). The recorded screens can be
replayed on any suitable TV set or monitor with video input. The permanent infra-red
light (IR) serves as an invisible light source in darkness. The camera has the protec­tion class IP53 and is therefore only suitable for operation in dry interiors.

The camera is to be used exclusively with a working voltage of 12 V/DC (stabilised
wall power supply). Please note that you incur a penalty if you monitor or record
strangers with this camera without their knowledge and consent.

Operating the product in a way other than previously described is not permitted and
may lead to damage of the product which brings about risks such as short circuit, fire
and electric shock. The product must not be modified or converted. The safety instruc­tions of this manual must be observed at all times. Please read the operating manual
carefully and keep it for later enquiries.

Safety instructions



The warranty will lapse in the event of damage caused by failure to
observe these safety instructions! We will also not assume any
responsibility for damage to assets or for personal injury caused by
improper handling or failure to observe the safety instructions.

The exclamation mark indicates important notes in these operating
instructions that should always be observed.

• The product must not be modified or converted, as not only the CE approval will
become void but also the warranty.

• Do not leave the packaging material lying around carelessly since it may become a
dangerous toy for children.

• Please contact qualified personnel if you are unsure concerning the safety and the
correct use of the camera.

• Be particularly cautious when using the camera in the presence of children. Keep
electrical devices out of the reach of children.

• In commercial institutions, the accident prevention regulations of the employer’s lia­bility insurance association for electrical systems and operating facilities are to be
observed!

• If you have reason to assume that safe operation is no longer possible, disconnect
the device immediately and secure it against inadvertent operation.

• It must be assumed that safe operation is no longer possible, if:

• - the device shows visible signs of damage,

• - the device does not operate any longer and

• - the device was stored under unfavourable conditions for a long period of time or

• - the device was exposed to extraordinary stress caused by transport.

• Maintenance, adjustment and repair may only be carried out by a specialist or a spe­cialised repair shop.

• The product is intended for use in dry interiors, it must not get damp or wet. This
would not only destroy the product but it also represents a mortal hazard through an
electric shock!

• When the product is taken from a cold to a warm room (e.g. during transport), con­densation water may be created. This could damage the product. There is also the
deadly peril of an electric shock! Therefore, you should allow the product to warm up
to room temperature before using it or connecting the power adapter to a socket out­let. This may take several hours.

In case you have questions which are not answered in this manual, please contact our
technical service or other specialists.



OPERATING INSTRUCTIONS www.conrad.com

Assembly

1. Screw off the mounting socket by turning it anti-clockwise.



All connecting cables must be neither bent nor squeezed.
Malfunctions, short circuits and defects to the device can be the con­sequence.

Make sure that no cables are damaged when drilling or bolting down.
Make sure the camera is not exposed to humidity. The camera may

be used in dry rooms only. The same applies to plug connections of
the camera.

2. Attach the camera socket with suitable mounting tools to an even, dry and vibra­tion-free surface.

3. Screw the camera housing including the camera therein onto the mounting socket.

4. Adjust the camera to the desired position.

Connection



Make sure that the camera is not exposed to direct sunlight when
positioning the camera (glare effects can result). Furthermore, the
camera must be protected from dust and vibration.

1. Connect the black adapter of the camera to the supply voltage.

2. Connect the yellow video adapter to the analogue video input of your display unit.

Maintenance and Cleaning

The lens of the camera is maintenance-free, irrespective of occasional cleaning.
Please use a clean, lint-free and dry antistatic cloth to clean the camera. Do not use

scouring, chemical agents or cleaners which contain solvents. Do not press too firm­ly on the lens of the camera or the housing itself.

Disposal

Electric and electronic products must not be disposed of in the domestic
waste.

At the end of its service life, dispose of the product according to the rele­vant statutory regulations.

Technical data

Image sensor......................................................1/4“ Sony CCD, colour

Operating voltage ..............................................12 V/DC

Power input (camera + IR) ................................max. 300 mA

Effective pixels ..................................................512(H) / 582(V)

Video format ......................................................PAL

Horizontal row resolution....................................400

Signal-to-noise ratio ..........................................>48dB

Angle of view......................................................90°(H) / 65°(V)

Photosensitivity by which the

the IR light is activated ......................................18 LUX

Operating temperature ......................................-10 to +50°C

Dimensions (Ø x H): ..........................................92 x 65 mm

Protection type ..................................................IP53

Weight ................................................................163 Grams

Recommended mounting height ........................2.5 to 3.5 metres

These operating instructions are published by Conrad Electronic SE,
Klaus-Conrad-Straße 1, D-92240 Hirschau/Germany.

The operating instructions reflect the current technical specifications at time of
print. We reserve the right to change the technical or physical specifications.

© Copyright 2008 by Conrad Electronic SE. Printed in Germany.

Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE,
Klaus-Conrad-Straße 1, D-92240 Hirschau.

Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.
Änderung in Technik und Ausstattung vorbehalten.

© Copyright 2008 by Conrad Electronic SE. Printed in Germany.

Caméra couleur Dome

Version 04/08

IR CCD 1/4“

°

N° de commande 75 13 92

Utilisation conforme

La caméra permet de surveiller et de protéger les espaces inaccessibles ou critiques
(comme surveillance pour commerces, installations d´interphone,halls d’entrée, etc.).
Les images enregistrées peuvent être restituées sur un téléviseur approprié ou un
moniteur muni d´une entrée vidéo. Dans l’obscurité, les 23 LEDs infrarouge (IR) ser­vent de source lumineuse invisible. La caméra possède IP53 comme protection, elle
est donc apte exclusivement pour le service dans un intérieur sec.

La caméra ne doit être alimentée que sous une tension de 12 V / CC (bloc d´alimen­tation stabilisé). Veuillez tenir compte du fait qu’il est interdit par la loi d’observer
d’autres personnes avec une caméra sans que ces personnes ne le sachent et sans
leur accord.

Toute utilisation autre que celle décrite précédemment est interdite et peut endom­mager le produit et entraîner des risques tels que courts-circuits, incendies, choc
électrique, etc. L’ensemble du produit ne doit être ni modifié ni transformé. Il faut
impérativement tenir compte des consignes de sécurité du présent mode d’emploi !
Lisez attentivement le mode d’emploi et conservez celui-ci pour pouvoir le consulter
ultérieurement.

Consignes de sécurité



Tout dommage résultant d’un non-respect des présentes consignes
entraîne l’annulation de la garantie. Nous n’assumons aucune res­ponsabilité en cas de dommages consécutifs et de dommages maté­riels ou corporels résultant d’une utilisation de l’appareil non confor­me aux spécifications ou d’un non-respect des présentes consignes
de sécurité !

Dans les présentes instructions d’utilisation, le point d’exclamation
précède des instructions importantes qui doivent impérativement
être respectées.

• L’ensemble du produit ne doit être ni modifié ni transformé, cela entraîne non seu­lement l’annulation de l’homologation (CE), mais aussi de la garantie.

• Ne laissez pas le matériel d’emballage à la portée de tous ; il pourrait constituer un
jouet dangereux pour les enfants.

• En cas de doute sur l’utilisation correcte ou sur la sécurité de la caméra, le mieux
est de s’adresser à un technicien spécialisé.

• Une prudence toute particulière s’impose donc lors de l’utilisation de la caméra en
présence d’enfants. Les appareils électriques doivent être maintenus hors de la por­tée des enfants.

• Dans les installations industrielles, il convient d’observer les prescriptions de pré­vention des accidents relatives aux installations et matériels électriques édictés par
les syndicats professionnels.

• Lorsqu’un fonctionnement sans risque de l’appareil n’est plus assuré, mettez l’ap­pareil hors service et assurez-vous qu’il ne pourra pas être remis involontairement
sous tension.

• Un fonctionnement sans risques n’est pas assuré lorsque :

• - l’appareil présente des dommages visibles,

• - l’appareil ne fonctionne plus,

• - l’appareil a été stocké durant une période prolongée dans des conditions défavo-

rables ou

• - l’appareil a été soumis à de sévères contraintes durant le transport.

• Tout travail de maintenance ou d’ajustement et toute réparation ne doivent être
effectués que par un technicien ou un atelier spécialisés.

• Le produit est prévu pour une utilisation dans des locaux secs à l’intérieur, il ne doit
pas être mouillé ou humide ! Ceci pourrait non seulement détruire le produit mais
également provoquer un choc électrique dangereux pour la vie !

• Lorsque le produit a été transporté d’un local froid à un local chaud (p. ex. lors du
transport), il peut se former de l’eau de condensation. Cela pourrait endommager le
produit. Il y a en plus danger de mort par électrocution ! Attendez d´abord que l’ap­pareil ait atteint la température ambiante avant de le mettre en service ou de bran­cher le bloc secteur à la tension du secteur. Selon le cas, cela peut durer plusieurs
heures.

Si vous avez encore des questions auxquelles ces instructions d’utilisation n’ont pas
répondu, nous vous prions de vous adresser à notre service technique ou à d’autres
personnes qualifiées.



MODE D’EMPLOI www.conrad.com

Montage

1. Dévisser le socle de montage en tournant dans le sens inverse des aiguilles d’une
montre.



Les câbles de raccordement ne doivent jamais être pliés ou écrasés.
Des défauts de fonctionnement, des courts-circuits ou une défec­tuosité de l’appareil pourraient en être la conséquence.

Veillez à ne pas endommager les câbles ni les conduites en perçant
les trous dans le mur ou en serrant les vis.

Veillez à ne pas exposer la caméra à l’humidité. Cette caméra ne doit
être utilisée que dans des locaux secs. Ce dernier s’applique aussi
au connecteur de la caméra

2. Fixer le socle de la caméra avec un matériel de montage approprié sur une surfa­ce plane, sèche et exempte de vibrations.

3. Visser le boîtier de la caméra avec la caméra à l’intérieur sur le socle de montage.

4. Réglez la caméra dans la position souhaitée.

Raccordement



Lors du choix de l’emplacement pour votre caméra, veillez à éviter
toute exposition directe aux rayons du soleil (des effets d’éblouisse­ment pourraient en être la conséquence). En outre, la caméra doit
être protégée contre l’humidité, la poussière et les vibrations.

1. Raccordez le connecteur noir de la caméra à la tension de service.

2. Raccordez le connecteur vidéo jaune à l’entrée vidéo analogique de l’appareil d’af­fichage.

Maintenance et nettoyage

Hormis un nettoyage occasionnel de la lentille, la caméra ne nécessite aucun entre­tien.

Utilisez un chiffon antistatique propre, sec et non pelucheux pour nettoyer la caméra.
N’utilisez en aucun cas de produits ou de détergents abrasifs ou chimiques contenant
des solvants. Ne poussez pas trop fort sur la lentille de la caméra ou le boîtier en
général.

Élimination

Les appareils électriques et électroniques ne doivent pas être jetés dans
les ordures ménagères !

Il convient de procéder à l’élimination du produit au terme de sa durée de
vie conformément aux prescriptions légales en vigueur.

Caractéristiques techniques

Capteur d’image ................................................1/4“ Sony CCD, couleur

Tension de service ............................................12 V / CC

Puissance absorbée (caméra + IR)....................300 mA au maximum

Pixels effectifs ....................................................512(H) / 582(V)

Format vidéo ......................................................PAL

Résolution horizontale........................................400

Rapport signal / bruit ..........................................>48dB

Angle de détection..............................................90°(H) / 65°(V)

Photosensibilité à laquelle

les LEDs IR sont activées ..................................18 LUX

Température de service ....................................-10 à +50°C

Dimensions (Ø x h )............................................92 x 65 mm

Degré de protection............................................IP53

Poids ..................................................................163 grammes

Hauteur de montage recommandée ..................2,5 et 3,5 mètres

1/4“ CCD-IR-Dome-kleurencamera

Version 04/08

Bestnr. 75 13 92

°

Beoogd gebruik

Deze camera dient voor het bewaken en beveiligen van onoverzichtelijke resp. kriti­sche ruimtes (zoals .bv. de bewaking van winkels, intercoms, entrees). De weergave
van de opgenomen beelden kan op elke geschikte televisie of monitor met video­ingang plaatsvinden. Bij nacht dienen de 23 permanente infraroodlichten (IR) als
onzichtbare lichtbron. De camera is ingedeeld in beschermklasse IP53 en daarom uit­sluitend geschikt voor gebruik in droge binnenruimtes.

Gebruik de camera uitsluitend met een spanning van 12 V/DC (gestabiliseerde net­voeding). Houd er rekening mee, dat u zich strafbaar maakt wanneer u vreemde per­sonen zonder hun medeweten en toestemming met deze camera observeert.

Een ander gebruik dan hiervoor beschreven is niet toegestaan en kan het product
beschadigen, wat risico’s zoals kortsluiting, brand en elektrische schokken met zich
meebrengt. Het complete product mag niet gewijzigd of omgebouwd worden. De vei­ligheidsvoorschriften in deze gebruiksaanwijzing dienen absoluut te worden opge­volgd. Lees deze gebruiksaanwijzing aandachtig door en bewaar deze voor toekom­stig gebruik.

Veiligheidsinstructies



Bij schade die voortkomt uit het niet opvolgen van deze gebruiks­aanwijzing vervalt elk recht op garantie! Voor gevolgschade en voor
materiële schade of persoonlijk letsel, veroorzaakt door ondes­kundig gebruik of het niet in acht nemen van de veiligheidsaan­wijzingen, zijn wij niet aansprakelijk!

Belangrijke aanwijzingen die absoluut in acht genomen dienen te
worden, worden in deze gebruiksaanwijzing met een uitroepteken
aangegeven.

• Het product mag niet worden aangepast of omgebouwd. Hierdoor vervalt niet alleen
de geldigheid van het CE-keurmerk, maar ook de garantie.

• Laat het verpakkingsmateriaal niet achteloos liggen. Dit kan voor kinderen gevaar­lijk speelgoed zijn.

• Mocht u vragen hebben omtrent het juiste gebruik of de veiligheid van de camera,
raadpleeg dan gekwalificeerd vakpersoneel.

• Wees bij gebruik van de camera in aanwezigheid van kinderen bijzonder voorzich­tig. Houd elektrische apparatuur buiten bereik van kinderen.

• In industriële omgevingen dienen de Arbo-voorschriften ter voorkoming van onge­vallen met betrekking tot elektrische installaties en bedrijfsmiddelen te worden opge­volgd.

• Schakel het apparaat uit en beveilig het tegen onbedoeld gebruik wanneer aange­nomen kan worden dat veilig gebruik niet meer mogelijk is.

• Er mag worden aangenomen dat een risicovrije werking niet meer mogelijk is,
indien:

• - het apparaat zichtbaar is beschadigd,

• - het apparaat niet meer functioneert en

• - het apparaat gedurende langere tijd onder ongunstige omstandigheden is opge-

slagen of

• - na zware transportbelastingen.

• Onderhoud, aanpassings- en reparatiewerkzaamheden dienen uitsluitend door een
vakman resp. in een werkplaats te worden uitgevoerd.

• Het product is alleen geschikt voor gebruik in droge binnenruimtes. Het mag niet
vochtig of nat worden. Dit kan niet alleen de onherstelbare beschadiging van het
product, maar ook levensgevaarlijke elektrische schokken tot gevolg hebben!

• Wanneer het product van een koude naar een warme ruimte wordt gebracht (b.v. bij
transport), kan condenswater ontstaan. Hierdoor kan het product worden bescha­digd. Bovendien bestaat levensgevaar door elektrische schokken! Laat het product
daarom eerst op kamertemperatuur komen voordat u het gebruikt of de netvoeding
op de netspanning aansluit. Dit kan soms meerdere uren duren.

Raadpleeg onze technische helpdesk of andere vakmensen wanneer u vragen heeft
die niet in deze gebruiksaanwijzing worden beantwoord.



GEBRUIKSAANWIJZING www.conrad.com

Montage

1. Schroef de montagevoet door deze tegen de klok in te draaien.



De aansluitkabels mogen niet worden gebogen of bekneld. Dit kan
leiden tot storingen in de werking, kortsluiting of stukgaan van het
apparaat.

Let er bij het boren van gaten in de muur of bij het vastschroeven op,
dat er geen kabels of leidingen beschadigd raken.

Zorg ervoor, dat de camera niet aan vocht wordt blootgesteld.
Gebruik de camera slechts in droge ruimtes. Hetzelfde geldt voor de
steekverbindingen van de camera.

2. Bevestig met geschikt montagemateriaal de cameravoet op een effen, droog en tril­lingsvrij oppervlak.

3. Schroef de camerabehuizing inclusief de zich daarin bevindende camera op de
montagevoet.

4. Stel de camera in de gewenste positie af.

Aansluiten



Let er bij het kiezen van de positie van uw camera op, dat deze niet
wordt blootgesteld aan direct zonlicht (kan leiden tot verblindings­effecten), bovendien dient de camera beschermd te worden tegen
vocht, stof en trillingen.

1. Sluit de zwarte aansluiting van de camera aan op de bedrijfsspanning.

2. Sluit de gele video-aansluiting aan op de analoge video-ingang van uw aflees­apparaat.

Onderhoud en reiniging

Afgezien van een incidentele reiniging van de lens is de camera onderhoudsvrij.
Gebruik een schone, pluisvrije, droge, antistatische doek om de camera te reinigen.

Gebruik geen schuur- of chemische middelen, of schoonmaakmiddelen die oplos­middelen bevatten. Druk niet te hard op de lens van de camera en de gehele behui­zing.

Verwijdering

Elektrische en elektronische producten mogen niet via het normale huis­vuil worden verwijderd.

Verwijder het onbruikbaar geworden product volgens de geldende wette­lijke voorschriften.

Technische gegevens

Beeldsensor ......................................................1/4“ Sony CCD, kleur

Bedrijfsspanning ................................................12 V/DC

Stroomopname (camera + IR)............................max. 300 mA

Effectieve pixels ................................................512(H) / 582(V)

Videoformaat......................................................PAL

Horizontale regeloplossing ................................400

Signaal-ruisafstand ............................................>48 dB

Registratiehoek ..................................................90°(H) / 65°(V)

Lichtgevoeligheid waarbij de

infraroodlichten geactiveerd worden ..................18 LUX

Bedrijfstemperatuur............................................-10° tot +50°C

Afmetingen (Ø x H) ............................................92 x 65 mm

Beschermklasse ................................................IP53

Gewicht ..............................................................163 gram

Geadviseerde montagehoogte ..........................2,5 tot 3,5 meter

Cette notice est une publication de la société Conrad Electronic SE,
Klaus-Conrad-Straße 1, D-92240 Hirschau/Allemagne.

Cette notice est conforme à la règlementation en vigueur lors de l´impression.
Sous réserve de modifications techniques et d’èquipement.

© Copyright 2008 par Conrad Electronic SE. Imprimé en Allemagne.

Deze gebruiksaanwijzing is een publicatie van Conrad Electronic SE,
Klaus-Conrad-Straße 1, D-92240 Hirschau/Duitsland

Deze gebruiksaanwijzing voldoet aan de technische eisen bij het ter perse gaan.
Wijzigingen in techniek en uitrusting voorbehouden.

© Copyright 2008 by Conrad Electronic Benelux B.V. Printed in Germany.

*01-08/HK
