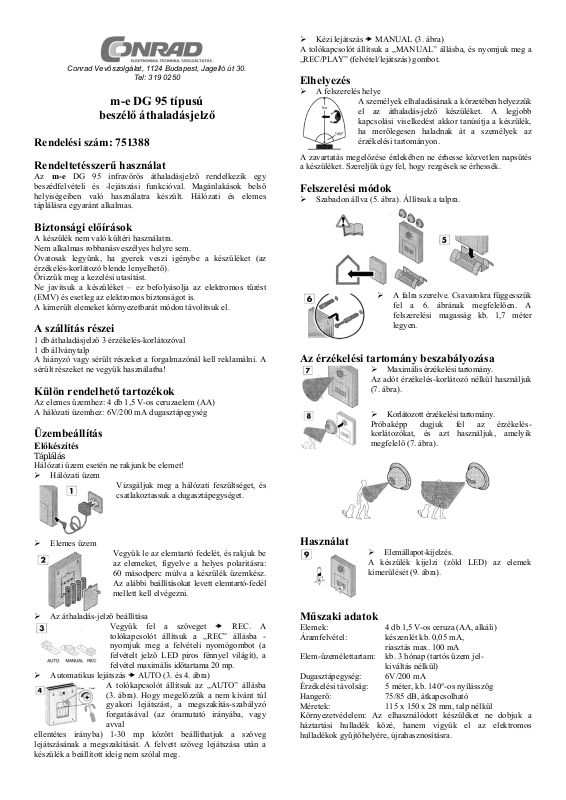

Conrad 751388 Operating Instructions [hu]

Conrad Vevőszolgálat, 1124 Budapest, Jagelló út 30.

Tel: [phone]

m-e DG 95 típusú

beszélő áthaladásjelző

Rendelési szám: 751388

Rendeltetésszerű használat

Az m-e DG 95 infravörös áthaladásjelző rendelkezik egy
beszédfelvételi és -lejátszási funkcióval. Magánlakások belső
helyiségeiben való használatra készült. Hálózati és elemes
táplálásra egyaránt alkalmas.

Biztonsági előírások

A készülék nem való kültéri használatra.
Nem alkalmas robbanásveszélyes helyre sem.
Óvatosak legyünk, ha gyerek veszi igénybe a készüléket (az
érzékelés-korlátozó blende lenyelhető).
Őrizzük meg a kezelési utasítást.
Ne javítsuk a készüléket – ez befolyásolja az elektromos tűrést
(EMV) és esetleg az elektromos biztonságot is.
A kimerült elemeket környezetbarát módon távolítsuk el.

A szállítás részei

1 db áthaladásjelző 3 érzékelés-korlátozóval
1 db állványtalp
A hiányzó vagy sérült részeket a forgalmazónál kell reklamálni. A
sérült részeket ne vegyük használatba!

Külön rendelhető tartozékok

Az elemes üzemhez: 4 db 1,5 V-os ceruzaelem (AA)
A hálózati üzemhez: 6V/200 mA dugasztápegység

Üzembeállítás

Előkészítés

Táplálás

Hálózati üzem esetén ne rakjunk be elemet!
¾ Hálózati üzem

Vizsgáljuk meg a hálózati feszültséget, és
csatlakoztassuk a dugasztápegységet.

¾ Kézi lejátszás x MANUAL (3. ábra)
A tolókapcsolót állítsuk a „MANUAL” állásba, és nyomjuk meg a
„REC/PLAY” (felvétel/lejátszás) gombot.

Elhelyezés

¾ A felszerelés helye

A személyek elhaladásának a körzetében helyezzük
el az áthaladás-jelző készüléket. A legjobb
kapcsolási viselkedést akkor tanúsítja a készülék,
ha merőlegesen haladnak át a személyek az
érzékelési tartományon.

A zavartatás megelőzése érdekében ne érhesse közvetlen napsütés
a készüléket. Szereljük úgy fel, hogy rezgések se érhessék.

Felszerelési módok

¾ Szabadon állva (5. ábra). Állítsuk a talpra.

¾ A falra szerelve. Csavarokra függesszük

fel a 6. ábrának megfelelően. A
felszerelési magasság kb. 1,7 méter
legyen.

Az érzékelési tartomány beszabályozása

¾ Maximális érzékelési tartomány.
Az adót érzékelés-korlátozó nélkül használjuk
(7. ábra).

¾ Korlátozott érzékelési tartomány.
Próbaképp dugjuk fel az érzékelés­korlátozókat, és azt használjuk, amelyik
megfelelő (7. ábra).

¾ Elemes üzem

¾ Az áthaladás-jelző beállítása

¾ Automatikus lejátszás x AUTO (3. és 4. ábra)

ellentétes irányba) 1-30 mp között beállíthatjuk a szöveg
lejátszásának a megszakítását. A felvett szöveg lejátszása után a
készülék a beállított ideig nem szólal meg.

Vegyük le az elemtartó fedelét, és rakjuk be
az elemeket, figyelve a helyes polaritásra:
60 másodperc múlva a készülék üzemkész.
Az alábbi beállításokat levett elemtartó-fedél
mellett kell elvégezni.

Vegyük fel a szöveget x REC. A
tolókapcsolót állítsuk a „REC” állásba ­nyomjuk meg a felvételi nyomógombot (a
felvételt jelző LED piros fénnyel világít), a
felvétel maximális időtartama 20 mp.

A tolókapcsolót állítsuk az „AUTO” állásba
(3. ábra). Hogy megelőzzük a nem kívánt túl
gyakori lejátszást, a megszakítás-szabályzó
forgatásával (az óramutató irányába, vagy
avval

Használat

¾ Elemállapot-kijelzés.
A készülék kijelzi (zöld LED) az elemek
kimerülését (9. ábra).

Műszaki adatok

Elemek: 4 db 1,5 V-os ceruza (AA, alkáli)
Áramfelvétel: készenlét kb. 0,05 mA,
riasztás max. 100 mA
Elem-üzemélettartam: kb. 3 hónap (tartós üzem jel­ kiváltás nélkül)
Dugasztápegység: 6V/200 mA
Érzékelési távolság: 5 méter, kb. 140°-os nyílásszög
Hangerő: 75/85 dB, átkapcsolható
Méretek: 115 x 150 x 28 mm, talp nélkül
Környezetvédelem: Az elhasználódott készüléket ne dobjuk a
háztartási hulladék közé, hanem vigyük el az elektromos
hulladékok gyűjtőhelyére, újrahasznosításra.
