Kamera s reflektorem, detektorem pohybu a pamětí

Obj. č.: 75 09 87

Vážený zákazníku,

děkujeme Vám za Vaši důvěru a za nákup víceúčelové monitorovací kamery. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho

obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!

Obsah

1. Úvod + účel použití monitorovací kamery............................................................................................................3

2. Rozsah dodávky......................................................................................................................................................3

3. Bezpečnostní předpisy...........................................................................................................................................3

4. Součásti, tlačítka nastavení, regulátory nastavení a displej kamery.................................................................5

Zobrazení na displeji.....................................................................................................................................................6

5. Připojení, montáž kamery a její uvedení do provozu..........................................................................................7

Princip funkce detektoru pohybů...................................................................................................................................8

Poznámky k vnitřní paměti kamery, k použití paměťových karet SD a USB-portu.......................................................8

6. Základní nastavení monitorovací kamery ............................................................................................................8

a) Nastavení správného času a data............................................................................................................................9

b) Zadání frekvence sítě (50 Hz nebo 60 Hz)...............................................................................................................9

c) Režim otestování kamery (detektoru pohybů) chůzí bez provádění záznamů .......................................................10

7. Zvláštní funkce (další nastavení monitorovací kamery) ...................................................................................10

a) Přepnutí kamery do režimu nastavení zvláštních funkcí a ukončení tohoto režimu...............................................10

b) Režimy záznamů jednotlivých snímků (fotografií) a videozáznamů .......................................................................10

c) Nastavení rozlišení (kvality snímků) .......................................................................................................................10

d) Nastavení intervalu aktivace detektoru pohybů a pořizování záznamů..................................................................11

e) Nastavení režimu zapínání reflektoru.....................................................................................................................11

8. Funkce otočných regulátorů TIME a LUX...........................................................................................................11

a) Otočný regulátor TIME............................................................................................................................................11

b) Otočný regulátor LUX.............................................................................................................................................11

9. Vymazání celé paměti nebo jednotlivých snímků či videozáznamů................................................................12

10. Připojení kamery k počítači (notebooku)..........................................................................................................12

a) Načtení záznamů z vnitřní paměti kamery do počítače nebo z paměťové karty....................................................12

b) Použití této kamery jako počítačové kamery (webcam).........................................................................................13

11. Výměna halogenové žárovky.............................................................................................................................13

12. Údržba a čištění kamery.....................................................................................................................................14

13. Technické údaje..................................................................................................................................................14

1. Úvod + účel použití monitorovací kamery

Tento monitorovací systém, který provádí videozáznamy nebo zaznamenává jednotlivé snímky (fotografie), můžete použít k hlídání (monitorování) a k zabezpečení různých prostorů (například skladů, vchodů atd.), a to i v chráněném venkovním prostředí (například pod vhodným přístřeškem), neboť je tato monitorovací kamera vybavena ochranou IP 44.

Do paměti této kamery, podle použité paměťové karty SD (s max. kapacitou 2 GB) a podle nastaveného rozlišení, lze uložit až 2500 snímků (fotografií) nebo videozáznamů o délce až 512 minut. Paměťová karta není součástí dodávky tohoto zařízení. Tuto monitorovací kameru můžete používat i jako počítačovou kameru (webcam). Jinak automatické zapínání kamery a jejího reflektoru provádí detektor pohybů s detekčním úhlem 52 ° a s dosahem až 9 metr ů.

Reprodukci zaznamenaných snímků (fotografií) a přehrání pořízených videozáznamů, které jsou uloženy ve vnitřní paměti kamery, provedete na vhodném počítači či notebooku s volným USB-portem nebo pokud použijete paměťovou kartu, pak ji můžete načíst vhodnou čtečkou paměťových karet a pomocí této čtečky převést pořízené záznamy do počítače či do notebooku.

K napájení této monitorovací soupravy slouží síťové napětí 230 V / 50 Hz. Jiné napájení není dovoleno. Jiný způsob používání tohoto systému, než bylo uvedeno výše, by mohl vést k jeho poškození nebo ke zničení.

Na výrobku nesmějí být prováděny změny nebo přestavby v jeho vnitřním zapojení.

Dejte pozor na to, že může být trestné pozorování cizích osob bez jejich vědomí nebo souhlasu!

2. Rozsah dodávky

• Monitorovací kamera s reflektorem a se síťovým kabelem

• USB-kabel k počítači

• CD se software (ovladač, budete-li tuto kameru používat jako počítačovou kameru nebo z ní načítat

• Návod k montáži a k obsluze

Pokud si nebudete vědět rady, jak toto zařízení zapojit a v tomto návodu k obsluze nenajdete potřebné informace, spojte se s naší technickou poradnou nebo požádejte o radu jiného kvalifikovaného odborníka.

uložené záznamy do počítače)

3. Bezpečnostní předpisy

Vykřičník v trojúhelníku poukazuje na důležité pokyny a důležitá upozornění. Před uvedením kamery do provozu si přečtěte tento návod k obsluze a dodržujte pokyny, které jsou v něm uvedené. Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok na záruku!

Neodpovídáme za věcné škody, úrazy osob, které byly způsobeny neodborným zacházením s kamerou nebo nedodržováním bezpečnostních předpisů. V těchto případech rovněž zanikají jakékoliv nároky, které by vyplývaly ze záruky výrobku.

Z bezpečnostní důvodů a z důvodů registrace (CE) nesmějí být přístroje této soupravy přestavovány a v jejich vnitřním zapojení nesmějí být prováděny žádné změny.

Jako zdroj napájení zařízení smíte použít řádně zapojenou síťovou zásuvku se střídavým napětím 230 V / 50 Hz (10 / 16 A), která musí být vybavena ochranným kontaktem (uzemněním) a vhodným vypínačem (jističem). Jiný způsob napájení není dovolen.

Zajistěte, aby byl v pořádku síťový prodlužovací kabel, pokud jej použijete. Tyto kabely nesmějí mít v žádném případě poškozenou izolaci. Poškozený síťový kabel může opravit pouze kvalifikovaný elektrikář. Dejte pozor na to, aby nedošlo k poškození propojovacích kabelů o ostré hrany.

Elektrické přístroje a jejich příslušenství nejsou hračky a nepatří do rukou malých dětí! Děti mohou do otvorů přístrojů strkat různé předměty a způsobit si životu nebezpečný úraz elektrickým proudem.

Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot nebo polystyrénové kuličky představují veliké nebezpečí pro děti, neboť by je mohly děti spolknout. Dejte pozor při používání

• V případě výměny halogenové žárovky, odpojte kameru od síťového napájení. Tato žárovka (trubice) typu R7S nesmí mít vyšší příkon než 500 W.

• Nezaměřujte nikdy reflektor v menší vzdálenosti než 1 m na hořlavé nebo snadno vznětlivé materiály (záclony, závěsy, dřevo, umělé hmoty, atd.). Neprovádějte montáž tohoto zařízení na dřevěné obložení a na jiné hořlavé materiály.

• Dejte pozor na to, že se reflektor této kamery značné zahřívá. Nesahejte na něj, neboť byste si mohli způsobit nepříjemné popáleniny.

• Nepřipojujte tuto kameru nikdy k síťovému napájení okamžité poté, co jste ji přenesli z chladného prostředí do prostředí teplého. Zkondenzovaná voda, která se přitom může objevit, by mohla tuto kameru za určitých okolností zničit a kromě jiného by toto mohlo být spojeno s nebezpečím vzniku zkratu, požáru nebo úrazu elektrickým proudem. Nechte kameru nepřipojenou k síťovému napájení tak dlouho, dokud se její teplota nevyrovná s teplotou okolí.

• Tento výrobek můžete používat v místnostech (uvnitř budov a domů) nebo i venku na chráněných místech (například pod vhodným přístřeškem).

přístrojů též na domácí zvířata. Zajistěte, aby se do vnitřku přístrojů (reflektoru, kamery) nedostala žádná voda nebo jiné kapaliny.

V tomto případě hrozí nebezpečí vzniku požáru a úrazu elektrickým proudem. V případě vniknutí nějaké kapaliny do vnitřku přístrojů, monitorovací systém dále nepoužívejte a obraťte se s jejich opravou na příslušný autorizovaný servis.

V případě poškození skleněného krytu reflektoru (jeho prasknutí) nesmíte kameru dále používat, neboť by mohla do reflektoru vniknout voda. Dříve než začnete kameru opět používat, musíte nejdříve toto sklo vyměnit.

4. Součásti, tlačítka nastavení, regulátory nastavení a displej kamery

Zobrazení na displeji

Šroubek předního krytu reflektoru

Přední kryt (rámeček) reflektoru se sklem

Reflektor

Halogenová žárovka (trubice), R7S, max. 500 W

Třmen (nástěnný držák) k připevnění kamery

Otvor k vyvedení síťového kabelu

Objektiv kamery

Červená kontrolka (LED) signalizující zapnutí detektoru pohybů (pohyb osoby)

Senzor pasivního infračerveného detektoru pohybů

10 Otočný regulátor TIME (nastavení doby trvání rozsvícení reflektoru po zaregistrování nějakého pohybu

detektorem pohybů)

11 Otočný regulátor LUX nastavení soumrakového senzoru (nastavení intenzity okolního osvětlení,

při které má docházet k rozsvěcování reflektoru) USB-port (mini) pod ochranným krytem

Slot paměťových karet SD pod ochranným krytem

LCD displej

15 Tlačítko MODE – volba provozních režimů kamery a provádění nastavení kamery

16 Tlačítko SET – provádění nastavení kamery

Symbol režimu snímání č. 1 (fotografie): Kamera uloží po zaregistrování pohybu detektorem pohybů do své paměti nebo na paměťovou kartu pouze jeden snímek.

Symbol režimu snímání č. 2 (fotografie): Kamera uloží po zaregistrování pohybu detektorem pohybů do své paměti nebo na paměťovou kartu dva snímky.

Počitadlo snímků (fotografií) nebo videozáznamů.

Symbol signalizující používání paměťové karty SD.

Symbol režimu videa: Po zaregistrování pohybu osoby detektorem pohybů provede kamera 10-sekundový videozáznam.

Symbol vysokého rozlišení.

Symbol normálního (nízkého) rozlišení.

Symbol vymazání paměti (snímků nebo videozáznamů).

Symbol režimu zapínání reflektoru. Bude-li tento symbol na displeji kamery zobrazen, pak bude kamera vždy rozsvěcovat reflektor po zaregistrování pohybu detektorem pohybů při nízké (nedostatečné) intenzitě okolního osvětlení (v tom případě, pokud nebude intenzita okolního světla dostatečná k pořízení snímků nebo videozáznamů). Nebude-li tento symbol na displeji kamery zobrazen, pak bude kamera rozsvěcovat reflektor po zaregistrování pohybu detektorem pohybů pouze při nízké intenzitě okolního osvětlení (podle provedeného nastavení otočným regulátorem LUX).

Zobrazení času a data. Symbol D znamená datum, symbol T znamená čas.

Zobrazení tohoto symbolu na displeji znamená ukončení momentálního režimu nastavení zvláštních (speciálních) funkcí po opakovaném stisknutí tlačítka MODE.

5. Připojení, montáž kamery a její uvedení do provozu

Dejte pozor při vrtání otvorů pro připevnění nástěnného držáku kamery, abyste nenavrtali žádné elektrické kabely, vodovodní nebo plynová potrubí.

K přišroubování držáku kamery použijte vhodné šrouby (vruty) a hmoždinky. Pokud nebudete mít dostatek zkušeností, požádejte o montáž kamery zkušeného odborníka. K usnadnění montáže kamery tento nástěnný držák odpojte od kamery vyšroubováním dvou bočních šroubků.

Nevystavujte kameru extrémním teplotám (vyšším než + 55 °C), p římému slunečnímu záření, dešti (kapající nebo stříkající vodě), silným vibracím (otřesům) a silnému mechanickému namáhání.

Nepoužívejte tuto kameru ve venkovním prostředí v nepříznivých podmínkách (umístěte ji pod vhodný přístřešek) a v místnostech s výskytem hořlavých plynů nebo výparů chemických rozpouštědel.

Přímé sluneční záření dopadající na objektiv kamery nebo vysoká intenzita okolního osvětlení mohou silně zkreslit kamerou snímaný obraz a způsobit tím problémy při sledování hlídaného prostoru.

V blízkosti kamery by se neměla vyskytovat silná magnetická nebo elektromagnetická pole

Montáž kamery proveďte s vypnutým napájením. Odpojte ji zcela od síťového

(například bezdrátové telefony, radiostanice, elektrické motory atd.).

napájení (vypnutí napájení vypínačem nestačí). Připojení síťového napájení svěřte raději zkušenému odborníkovi (kvalifikovanému elektrikáři).

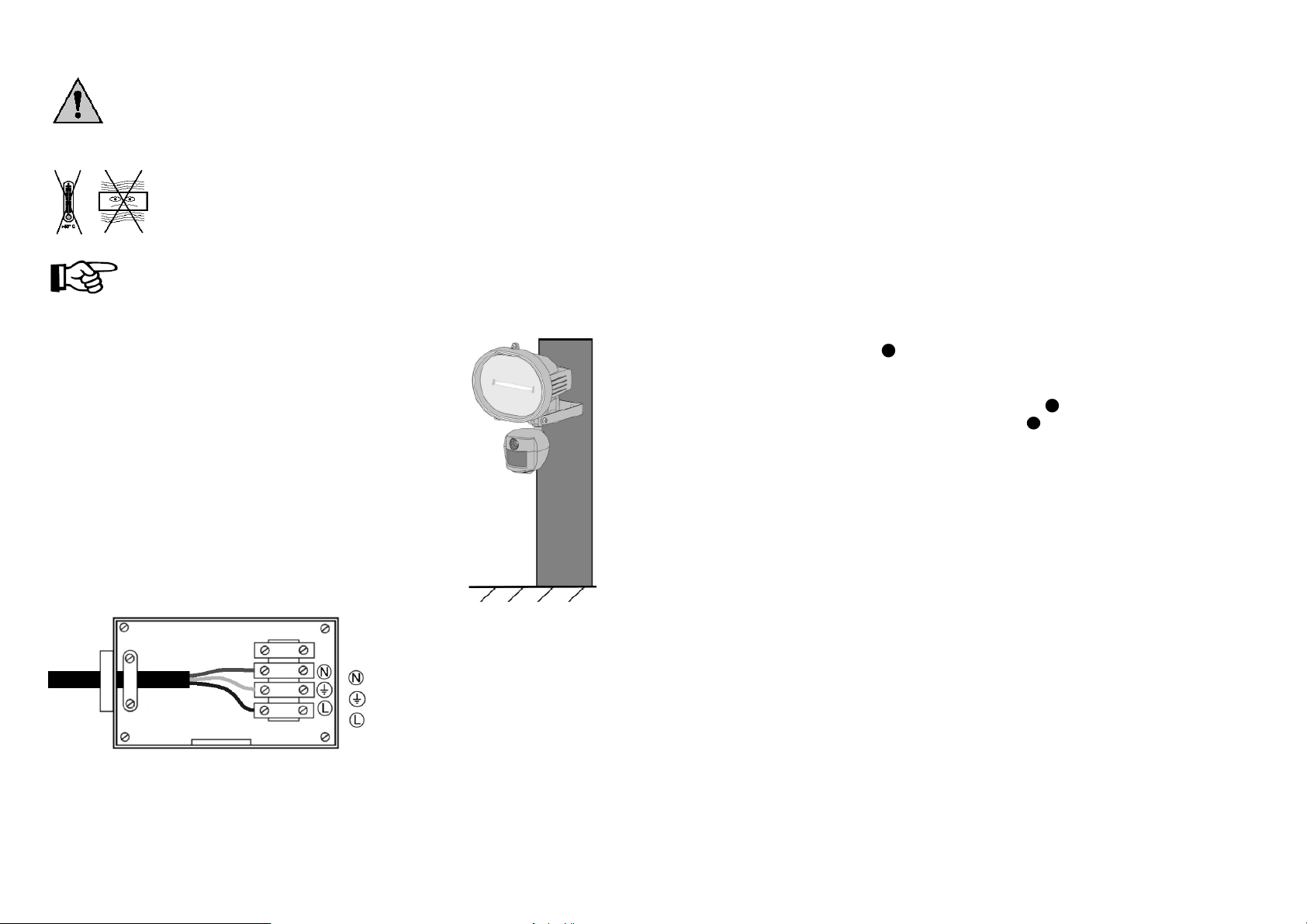

Tuto monitorovací kameru umístěte do výše 2 až 4 m, přičemž kameru s detektorem pohybů nasměrujte šikmo dolů. Tuto kameru můžete sklonit do požadovaného úhlu a tento sklon kamery zajistíte pomocí 2 zajišťovacích šroubků, které rovněž slouží k přišroubování kamery k nástěnnému držáku.

Po zkontrolování snímků nebo videozáznamů na monitoru počítače polohu sklonu kamery odpovídajícím způsobem upravte.

Dejte pozor na poměrně vysokou hmotnost kamery. Při její montáží na stěnu (do zdiva) použijte vhodné šrouby (vruty) a hmoždinky.

Pokud nebude k této kameře připojen síťový kabel, pak vyšroubujte čtyři šroubky zadního krytu pod zadní částí reflektoru a tento kryt sundejte. Pod tímto krytem se nachází svorkovnice k připojení síťového kabelu. Toto proveďte i v případě již ke kameře připojeného síťového kabelu a zkontrolujte dotažení všech 3 šroubků svorkovnice a v případě potřeby tyto šroubky pěvně dotáhněte. Po této kontrole nebo po připojení vodičů síťového kabelu uzavřete opět zadní kryt pod zadní částí reflektoru.

Nulový vodič (modrá barva) Uzemnění (zelená / žlutá barva) Fáze (hnědá barva)

Nyní připojte síťový kabel kamery k síťovému napájení (230 V / 50 Hz), například do vhodné síťové zásuvky nebo do krabice vybavené vhodným vypínačem (jističem) a zapněte napájení kamery. Po zapnutí napájení se rozsvítí reflektor kamery asi na 1 minutu (automatické otestování funkce kamery). Poté proveďte všechna potřebná nastavení kamery.

Princip funkce detektoru pohybů

Pasivní infračervený detektor pohybů (PIR) reaguje na infračervené záření (tepelné vyzařování), které vyzařují pohybující se osoby nebo větší zvířata, jestliže se dostanou do prostoru, který hlídá senzor detektoru pohybů. Detektor pohybů neregistruje pohyby neživých předmětů (například padajícího listí ze stromů a z okrasných keřů). Senzor detektoru pohybů musí být zaměřen do hlídaného prostoru. Tepelné záření se šíří přímočaře, avšak bývá pohlcováno například sklem nebo jinými pevnými materiály. Z tohoto důvodu dejte pozor na to, aby nebyl hlídaný prostor zastíněn (zacloněn) podobnými rušivými vlivy (předměty).

Poznámky k vnitřní paměti kamery, k použití paměťových karet SD a USB-portu

Integrovaná interní paměť této monitorovací kamery neprovádí úplné zpracování zaznamenaných snímků nebo videozáznamů. Z tohoto důvodu Vám doporučujeme, abyste si pořídili externí paměťovou kartu SD (s maximální kapacitou 2 GB). Lze používat pouze normální karty SD (paměťové karty SDHC nelze používat). Jakmile zasunete paměťovou kartu do slotu na kameře, vyřadíte tím z provozu interní paměť kamery. Dojde-li k vyčerpání kapacity interní paměti nebo paměťové karty, pak bude kamera přepisovat staré záznamy. V případě výpadku síťového napájení dojde k vymazání všech pořízených záznamů z interní paměti kamery. Záznamy snímků (fotografií) a videozáznamy na paměťové kartě zůstanou v tomto případě samozřejmě zachovány.

Tato kamera je sice vybavena USB-portem, avšak jeho použití je omezené a možné pouze v případě provedení montáže kamery na stěnu v místnosti, neboť USB-kabel může být dlouhý bez použití přídavného zesilovače signálu maximálně 5 metrů. Z tohoto důvodu Vám opět doporučujeme, abyste si pořídili externí paměťovou kartu SD, kterou můžete z kamery snadno vyndat a provést načtení jejího obsahu (do ní uložených souborů) pomocí vhodné čtečky paměťových karet do počítače (notebooku).

Dejte pozor při používání paměťové karty na následující okolnosti: Po vložení paměťové kartydo kamery se na displeji kamery zobrazí symbol pouze tehdy, jestliže detektor pohybů zaregistruje nějaký pohyb

a kamera uloží na tuto kartu pořízený snímek nebo videozáznam. Kromě toho můžete na této kameře nastavit v rozmezí 1 až 60 minut interval, po jehož uplynutí má docházet k opětovné aktivaci detektoru pohybů. Teprve po uplynutí této doby může být další snímek nebo videozáznam uložen do paměti paměťové karty.

Z tohoto důvodu se nedivte, že se na displeji kamery nezobrazí symbol okamžitě po vložení paměťové karty do kamery. Pokud paměťovou kartu z kamery vyndáte, pak symbol zmizí z displeje kamery teprve až po

novém zaregistrování nějakého pohybu osoby a po uložení snímku nebo videozáznamu do vnitřní (interní) paměti monitorovací kamery.

Ve zvláštních případech se může stát, že se monitorovací kamera při zasunování paměťové karty do kamery nebo při jejím vyndávání z kamery pokusí na tuto paměťovou kartu uložit snímek (fotografii) nebo videozáznam, protože v tomto okamžiku zaregistroval detektor pohybů nějaký pohyb. V tomto případě může dojít k poškození paměťové karty nebo k tomu, že bude poslední pořízený záznam nečitelný. Příklad: Budete-li se v případě potřeby vyndání paměťové karty z kamery přibližovat ke kameře a jestliže jste předtím naprogramovali režim pořizování videozáznamů, pak dochází během tohoto Vašeho přibližování k zápisu videozáznamu na paměťovou kartu. Pokud během provádění tohoto záznamu kartu z kamery vyndáte, pak na ní nebude přirozeně poslední záznam uložen.

Případné zformátování paměťové karty na počítači: Bude-li toto nutné, pak k tomuto účelu použijte pouze FAT nebo FAT 32, nikoliv NTFS!

File Allocation Table = tabulka uložení souborů (např. na pevných discích s 12-, 16- nebo s 32-bitovým

FAT

přístupem, která se používala u starších typů počítačů a která se používá i nyní). New Technology File System = nový technologický systém souborů (tento systém se používá převážně

NTFS

u novějších počítačů, které jsou vybaveny operačním systémem Windows XP).

6. Základní nastavení monitorovací kamery

V základním režimu nastavení monitorovací kamery provedete zadání správného času a data, frekvence sítě (50 Hz nebo 60 Hz) a otestování funkce kamery (detektoru pohybů). Další nastavení monitorovací kamery provedete podle kapitoly 7. Zvláštní funkce (další nastavení monitorovací kamery).

Důležité upozornění: Při provádění těchto nastavení dejte prosím pozor na to, že po každé provedené změně nastavení začne na detektoru pohybů blikat červená kontrolka (svítivá dioda) a teprve po uplynutí asi 60 sekund začne detektor pohybů normálně fungovat. Toto opatření slouží k tomu, abyste mohli hlídaný prostor opustit, aniž by kamera prováděla záznam nežádoucích snímků (videozáznamů).

Při výpadku síťového napájení nebo po jeho vypnutí (po vyndání paměťové karty z kamery nebo po jejím opětovném vložení do kamery) budete muset tato nastavení kamery provést znovu.

a) Nastavení správného času a data

Informace o času a datu jsou do paměti kamery nebo na paměťovou kartu ukládány společně s pořízenými snímky (fotografiemi) nebo videozáznamy v době jejich zaznamenání.

Pokud budete chtít používat paměťovou kartu, pak ji nejprve do kamery vložte a teprve poté připojte kameru k síťovému napájení.

Po připojení síťového napájení se rozsvítí reflektor kamery asi na 1 minutu (automatické otestování funkce kamery). Dejte prosím na tuto okolnost pozor a nedívejte se po tuto dobu do reflektoru kamery, abyste si neoslnili své oči. Silné světlo reflektoru (oslnění) by mohlo způsobit poškození Vašeho zraku!

• Stiskněte současně krátce tlačítka SET a MODE. Tím přepnete kameru do režimu jejího otestování. V horním řádku displeje kamery se zobrazí symbol TEST.

• Nyní tiskněte postupně krátce tlačítko MODE tak dlouho, dokud se na displeji kamery nezobrazí symbol T a blikající levé pole pro nastavení správného času 00 – 00.

• Postupným tisknutím tlačítka SET nastavte správný čas v hodinách a potvrďte toto zadání času v hodinách krátkým stisknutím tlačítka MODE.

• Nyní postupným tisknutím tlačítka SET nastavte správný čas v minutách a potvrďte toto zadání času v minutách krátkým stisknutím tlačítka MODE.

• Poté se na displeji kamery zobrazí blikající datum ve formátu: měsíc v roce : den v měsíci : rok (pozor na to, jedná se o angloamerické zobrazení data!). Základní (dílenské) nastavení data může být například 04:01:06.

• Postupným tisknutím tlačítka SET zadejte měsíc v roce a potvrďte toto nastavení krátkým stisknutím tlačítka MODE.

• Postupným tisknutím tlačítka SET zadejte den v měsíci a potvrďte toto nastavení krátkým stisknutím tlačítka MODE.

• Nakonec zadejte postupným tisknutím tlačítka SET rok (mař. 08) a potvrďte toto nastavení krátkým stisknutím tlačítka MODE.

• Po provedení zadání času a data (po zadání roku) můžete zadat frekvenci sítě (50 nebo 60 Hz) nebo ukončit režim základního nastavení kamery současným krátkým současným stisknutím tlačítka SET a MODE. K automatickému ukončení režimu nastavení kamery dojde i v případě, jestliže počkáte asi 5 minut, aniž byste tiskli jakékoliv tlačítko.

Poznámka: Podržíte-li při zadávání času nebo data tlačítko SET déle stisknuté, urychlíte tím příslušná zadání.

b) Zadání frekvence sítě (50 Hz nebo 60 Hz)

V Evropě se normálně používá síť s frekvencí 50 Hz. Okolní osvětlení s použitím zářivek může způsobit blikající (třesoucí se) videozáznamy nebo přeexponování fotografií. V případě potřeby (rušení obrazu) se můžete pokusit nastavit frekvenci sítě na 60 Hz.

• Pokud jste kameru ještě nepřepnuli do režimu jejího otestování, pak stiskněte současně krátce tlačítka SET a MODE. Tím přepnete kameru do režimu jejího otestování. V horním řádku displeje kamery se zobrazí symbol TEST.

• Nyní tiskněte postupně krátce tlačítko MODE tak dlouho, dokud se na displeji kamery nezobrazí blikající frekvence sítě 60 Hz nebo 50 Hz.

• Potvrďte příslušné nastavení (50 Hz nebo 60 Hz) stisknutím tlačítka SET. Na displeji kamery se zobrazí symbol potvrzení tohoto zadání DONE (hotovo, provedeno).

• Nyní můžete ukončit tento režim základního nastavení kamery současným krátkým stisknutím tlačítka SET a MODE. K automatickému ukončení režimu nastavení kamery dojde i v případě, jestliže počkáte 5 minut, aniž byste tiskli jakékoliv tlačítko.

c) Režim otestování kamery (detektoru pohybů) chůzí bez provádění záznamů

• Stiskněte současně krátce tlačítka SET a MODE. Tím přepnete kameru do režimu jejího otestování. V horním řádku displeje kamery se zobrazí symbol TEST.

• V tomto režimu otestování správné funkce detektoru pohybů se rozsvítí vpravo nahoře na detektoru pohybů červená kontrolka (LED), jakmile detektor pohybů zaregistruje nějaký pohyb. Procházejte se v detekčním

prostoru kamery, sledujte rozsvěcování této kontrolky a podle jejího chování proveďte seřízení polohy kamery (detektoru pohybů) tak, aby detektor pohybů správně reagoval na pohyby v hlídaném prostoru. K provedení tohoto seřízení máte k dispozici celkem 5 minut.

• Nyní můžete ukončit režim otestování kamery současným krátkým současným stisknutím tlačítka SET a MODE.

• Po vypnutí (ukončení) tohoto režimu otestování začne detektor pohybů normálně fungovat až po uplynutí asi 60 sekund. Toto opatření slouží k tomu, abyste mohli hlídaný prostor opustit, aniž by kamera prováděla záznam nežádoucích snímků.

7. Zvláštní funkce (další nastavení monitorovací kamery)

a) Přepnutí kamery do režimu nastavení zvláštních funkcí a ukončení tohoto režimu Přepnutí kamery do režimu nastavení zvláštních funkcí: Stiskněte tlačítko MODE a podržte toto tlačítko

stisknuté tak dlouho, dokud na displeji kamery nezačne blikat grafický symbol fotoaparátu . Dalším postupným krátkým tisknutím tlačítka MODE zvolíte příslušné režimy nastavení (zvláštní funkce).

Vypnutí režimu nastavení zvláštních funkcí: Režim těchto speciálních nastavení ukončíte postupným krátkým tisknutím tlačítka MODE, které budete opakovaně tisknout tak dlouho, dokud se na displeji kamery nezobrazí symbol ESC. Poté stiskněte krátce tlačítko SET. Po stisknutí tohoto tlačítka se monitorovací kamera přepne do normálního provozního režimu až po uplynutí 60 sekund (aktivace normální funkce detektoru pohybů).

b) Režimy záznamů jednotlivých snímků (fotografií) a videozáznamů

• Tiskněte opakovaně krátce tlačítko MODE tak dlouho, dokud se podle Vašeho přání nezobrazí na displeji kamery některý z následujících symbolů:

Fotografie: Kamera uloží po zaregistrování pohybu detektorem pohybů do své paměti nebo na paměťovou kartu pouze jeden snímek (jednu fotografii).

Fotografie: Kamera uloží po zaregistrování pohybu detektorem pohybů do své paměti nebo na paměťovou kartu dva snímky (dvě fotografie).

Videozáznam: Po zaregistrování pohybu nějaké osoby detektorem pohybů provede monitorovací kamera 10-sekundový videozáznam.

• Potvrďte příslušnou volbu krátkým stisknutím tlačítka SET. Na displeji kamery se zobrazí symbol potvrzení tohoto zadání DONE (hotovo, provedeno).

• Dalším krátkým stisknutí tlačítka MODE můžete přejít k dalšímu nastavení nebo můžete výše uvedeným způsobem tento režim speciálních nastavení ukončit.

c) Nastavení rozlišení (kvality snímků)

Na této kameře můžete nastavit dvě různá rozlišení. Nízké (normální) rozlišení šetří kapacitu paměti (kamera pořídí více snímků nebo videozáznamů), znamená to však snížení kvality obrazu.

• Tiskněte opakovaně krátce tlačítko MODE tak dlouho, dokud se podle Vašeho přání nezobrazí na displeji kamery některý z dvou následujících symbolů:

Vysoké rozlišení: 2 megapixely.

Normální (nízké) rozlišení: 1,3 megapixelu.

• Potvrďte příslušnou volbu krátkým stisknutím tlačítka SET. Na displeji kamery se zobrazí symbol potvrzení tohoto zadání DONE (hotovo, provedeno).

• Dalším krátkým stisknutí tlačítka MODE můžete přejít k dalšímu nastavení nebo můžete výše uvedeným způsobem tento režim speciálních nastavení ukončit.

d) Nastavení intervalu aktivace detektoru pohybů a pořizování záznamů

Na této kameře můžete nastavit v rozmezí 1 až 60 minut interval, po jehož uplynutí má docházet k opětovné aktivaci detektoru pohybů. Teprve po uplynutí této doby může být další snímek nebo videozáznam uložen do vnitřní paměti kamery nebo na paměťovou kartu.

• Tiskněte opakovaně krátce tlačítko MODE tak dlouho, dokud se na displeji kamery v jeho dolním řádku nezobrazí symbol to-xx (xx znamená zadání tohoto intervalu v minutách).

• Postupným tisknutím tlačítka SET (nebo jeho dlouhým podržením) můžete zvolit tento interval (prodlevu opětovné aktivace detektorů pohybů) v rozmezí od 1 minuty až do 60 minut. Krátkým stisknutím tlačítka MODE tuto volbu potvrdíte a přejdete k dalšímu nastavení. Nebo můžete výše uvedeným způsobem tento režim speciálních nastavení ukončit (v tomto případě dojde rovněž k uložení nastaveného intervalu do paměti kamery).

e) Nastavení režimu zapínání reflektoru

• Tiskněte opakovaně krátce tlačítko MODE tak dlouho, dokud se na displeji kamery nezobrazí blikající symbol AUTO nebo OFF.

AUTO: Bude-li tento symbol na displeji monitorovací kamery zobrazen, pak bude kamera vždy rozsvěcovat reflektor po zaregistrování pohybu detektorem pohybů při nízké (nedostatečné) intenzitě okolního osvětlení (tedy v tom případě, pokud nebude intenzita okolního světla dostatečná k pořízení snímků nebo videozáznamů).

OFF: Bude-li tento symbol na displeji kamery zobrazen, pak bude kamera rozsvěcovat reflektor po zaregistrování pohybu detektorem pohybů pouze při nízké intenzitě okolního osvětlení (podle provedeného nastavení otočným regulátorem LUX).

• Potvrďte příslušnou volbu krátkým stisknutím tlačítka SET. Na displeji kamery se zobrazí symbol potvrzení tohoto zadání DONE (hotovo, provedeno).

• Dalším krátkým stisknutí tlačítka MODE můžete přejít k dalšímu nastavení nebo můžete výše uvedeným způsobem tento režim speciálních nastavení ukončit.

8. Funkce otočných regulátorů TIME a LUX

a) Otočný regulátor TIME

Tímto otočným regulátorem nastavíte dobu trvání rozsvícení reflektoru monitorovací kamery po zaregistrování nějakého pohybu jejím detektorem pohybů.

Otáčením tímto regulátorem TIME doprava k označení plus (+) prodloužíte dobu trvání zapnutí reflektoru monitorovací kamery.

Otáčením tímto regulátorem TIME doleva k označení minus (–) zkrátíte dobu trvání zapnutí reflektoru monitorovací kamery.

b) Otočný regulátor LUX

Tímto otočným regulátorem nastavíte intenzitu okolního osvětlení, při které má docházet k rozsvěcování reflektoru monitorovací kamery – viz též kapitola 7. Zvláštní funkce (další nastavení monitorovací kamery) a její odstavec

e) Nastavení režimu zapínání reflektoru.

Po otočení tímto regulátorem LUX zcela doprava až k symbolu měsíčku bude reflektor monitorovací kamery zapínán až po soumraku (v naprosté temnotě).

Po otočení tímto regulátorem LUX zcela doleva až k symbolu sluníčka bude reflektor monitorovací kamery zapínán i za denního světla.

9. Vymazání celé paměti nebo jednotlivých snímků či videozáznamů

Interní (vnitřní) paměť monitorovací kamery nebo do ní vloženou paměťovou kartu SD vymažete následujícím způsobem (s vloženou paměťovou kartou do kamery nelze vymazat vnitřní paměť kamery):

• Stiskněte současně krátce tlačítka SET a MODE. Tím přepnete kameru do režimu jejího otestování. V horním řádku displeje kamery se zobrazí symbol TEST.

• Nyní tiskněte postupně (opakovaně) krátce tlačítko MODE tak dlouho, dokud se na displeji kamery nezobrazí symbol odpadkového koše a symbol ONE (vymazání posledního záznamu, tedy pouze jednoho záznamu).

Dalším krátkým stisknutím tlačítka MODE můžete zvolit na displeji monitorovací kamery zobrazení symbolu ALL (vymazání celé paměti).

• Potvrďte příslušnou volbu krátkým stisknutím tlačítka SET. Na displeji kamery se zobrazí symbol potvrzení tohoto zadání DONE (hotovo, provedeno).

• Nyní můžete ukončit tuto akci vymazání paměti krátkým současným stisknutím tlačítka SET a MODE. K automatickému ukončení této akce dojde i v případě, jestliže počkáte 5 minut, aniž byste tiskli jakékoliv tlačítko.

10. Připojení kamery k počítači (notebooku)

a) Načtení záznamů z vnitřní paměti kamery do počítače nebo z paměťové karty

Tato monitorovací kamera je vybavena USB-portem, pomocí kterého můžete načíst do počítače obsah vnitřní paměti kamery nebo soubory z paměťové karty, která je do kamery vložená.

Teprve po úspěšné instalaci tohoto ovladače můžete kameru propojit přiloženým USB-kabelem s volným USB-portem na svém počítači.

Operační systém Windows rozpozná tuto kameru jako nové zařízení (nový hardware), provede dokončení instalace ovladače a bude s kamerou poté umět spolupracovat.

V manažeru souborů se objeví nová jednotka (externí disk), nebo například, pokud používáte prohlížeč souborů Total Commander, pak se v jeho liště s disky objeví nové písmeno, a jestliže na toto písmeno kliknete myší, zobrazíte seznam souborů uložených ve vnitřní paměti kamery nebo na paměťové kartě, která je do kamery vložena. Nyní můžete tyto soubory (fotografie, videozáznamy) zobrazit známým způsobem na monitoru svého počítače.

Pokud budete používat paměťovou kartu SD, pak Vám doporučujeme provádět její vymazání pomocí počítače nebo notebooku (v čtečce paměťových karet). Zkopírujte nejprve obsah paměťové karty (na ní uložené soubory) do příslušného adresáře na pevném disku ve svém počítači (notebooku) a poté ji, dříve než ji opět vložíte do monitorovací kamery, kompletně vymažte.

Dříve než toto provedete, nainstalujte do svého počítače ovladač této kamery z přiloženého CD. Pokud se po vložení tohoto CD do příslušné mechaniky počítače nespustí automaticky instalace software (ovladače kamery), vyhledejte v hlavním adresáři na tomto CD program Autorun.exe a klikněte na něj (2x) myší.

Ve venkovním prostředí můžete záznamy z kamery načítat pouze s použitím přenosného počítače (notebooku).

Z tohoto důvodu, pokud budete kameru používat venku, Vám doporučujeme, abyste si v tomto případě opatřili vhodnou paměťovou kartu SD.

b) Použití této kamery jako počítačové kamery (webcam)

Tuto monitorovací kameru můžete požívat také jako normální počítačovou kameru.

Dříve než toto provedete, nainstalujte do svého počítače ovladač této kamery z přiloženého CD – viz předchozí odstavec a) Načtení záznamů z vnitřní paměti kamery do počítače

Aktivaci funkce počítačové kamery provedete následujícím způsobem:

nebo z paměťové karty.

• Odpojte zcela kameru od síťového napájení (po této akci dojde k vymazání vnitřní paměti kamery jakož i k vymazání všech dříve provedených nastavení,záznamy na paměťové kartě ale zůstanou zachovány). Odpojení kamery od síťového napájení je nutné z toho důvodu, aby počítač považoval tuto kameru za počítačovou kameru, neboť v tomto případě zajišťuje její napájení USB-port počítače, který musí dodávat minimální proud alespoň 500 mA. V tomto případě nebude samozřejmě fungovat reflektor kamery.

• Teprve po úspěšné instalaci ovladače můžete kameru propojit přiloženým USB-kabelem s volným USB-portem na svém počítači.

• Operační systém Windows rozpozná tuto kameru jako nové zařízení (nový hardware), provede dokončení instalace ovladače (v tomto případě počítačové kamery) a bude s touto monitorovací kamerou dále spolupracovat jako s počítačovou kamerou.

• K otestování funkce počítačové kamery můžete použít programy, které naleznete na přiloženém CD, například Ulead-Photo-Explorer nebo Amcap.

Důležité upozornění: Dříve než opět připojíte monitorovací kameru k síťovému napájení (a budete ji chtít opět normálně používat), odpojte ji bezpodmínečně od počítače!

11. Výměna halogenové žárovky

Důležité upozornění: Výměnu této žárovky můžete provést pouze po kompletním odpojení monitorovací kamery od síťového napájení! Dříve než toto provedete, proveďte eventuálně zálohování vnitřní paměti kamery do počítače.

Nechte nejprve zcela vychladnout reflektor kamery a poté teprve monitorovací kameru odpojte od síťového napájení. Reflektor kamery, pokud byl zapnut, je velice horký a mohli byste se popálit.

• Vyšroubujte šroubek na horní části předního krytu reflektoru a tento rámeček opatrně sundejte. Dejte přitom pozor na to, aby Vám z tohoto rámečku nevypadlo sklo (mohlo by se rozbít a způsobit Vám nepříjemné poranění).

• Vyndejte přepálenou žárovku z jejího držáku. Nepoužívejte přitom žádné násilí. Skleněná trubice by mohla prasknout a poranit Vás. Použijte k tomuto účelu raději vhodné ochranné rukavice.

• Nasaďte do držáku uvnitř reflektoru novou halogenovou trubicovou žárovku typu R7S s maximálním příkonem 500 W. Nedotýkejte se přitom skleněné trubice prsty. Mastnota na prstech by časem způsobila nepříjemné

zabarvení trubice. Poté opět přišroubujte k reflektoru jeho přední kryt.

12. Údržba a čištění kamery

Kontrolujte pravidelně technickou bezpečnost zařízení, zda nedošlo k poškození krytu kamery (reflektoru) nebo síťového kabelu.

Dříve než začnete kameru čistit nebo provádět její údržbu (například výměnu halogenové žárovky), počkejte, dokud kamera (reflektor) zcela nevychladne a poté odpojte kameru kompletně od síťového napájení.

K čištění zařízení používejte čistý, antistatický a suchý čistící hadřík bez žmolků a chloupků, štěteček nebo vysavač prachu. V případě většího znečištění můžete tento hadřík navlhčit mírně teplou vodou. Nepoužívejte v žádném případě k čištění tohoto zařízení agresivní čistící prostředky nebo chemická rozpouštědla, mohli byste tímto způsobit poškození kamery.

Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení.

Šetřete životní prostředí! Přispějte k jeho ochraně!

13. Technické údaje

Provozní napětí: 230 V AC / 50 Hz Detekční úhel detektoru pohybů: 52 ° Dosah detektoru pohybů: Až 9 m Barevný obrazový senzor kamery: CMOS, rozlišení 1,3 megapixelu; video 320 x 240 pixelů Detekční úhel objektivu kamery: 48 ° Interní paměť kamery: 16 MB Externí paměť: Slot pro paměťové karty SD ()max. 2 GB) Halogenová žárovka: Trubice typu R7S, max. 500 W Provozní teplota kamery: - 10 °C až + 40 °C Skladovací teplota: - 20 °C až + 55 °C Relativní vlhkost vzduchu: 20 až 85 % (nekondenzující)

Záruka

Na výrobek poskytujeme záruku 24 měsíců. Záruka se nevztahuje na škody, které vyplývají z neodborného

zacházení, nehody, opotřebení, nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou.

Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.

Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!

Conrad 75 09 87 Operating Instructions [cs]

Specifications and Main Features

Frequently Asked Questions

User Manual
