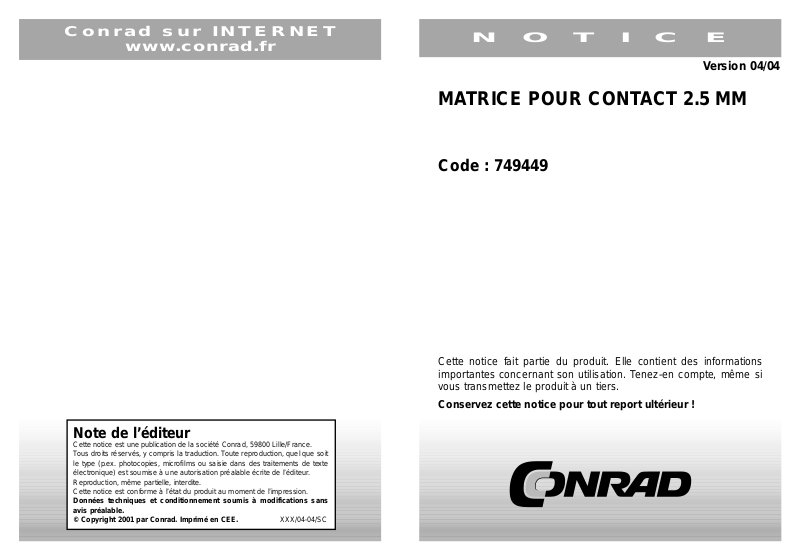

MATRICE POUR CONTACT 2.5 MM
Code : 749449
Cette notice fait partie du produit. Elle contient des informations
importantes concernant son utilisation. Tenez-en compte, même si
vous transmettez le produit à un tiers.
Conservez cette notice pour tout report ultérieur !
NOTICE
Conrad sur INTERNET
www.conrad.fr
Note de l’éditeur
Cette notice est une publication de la société Conrad, 59800 Lille/France.
Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit
le type (p.ex. photocopies, microfilms ou saisie dans des traitements de texte
électronique) est soumise à une autorisation préalable écrite de l’éditeur.
Reproduction, même partielle, interdite.
Cette notice est conforme à l’état du produit au moment de l’impression.
Données techniques et conditionnement soumis à modifications sans
avis préalable.
© Copyright 2001 par Conrad. Imprimé en CEE.
XXX/04-04/SC
Version 04/04
1.REMARQUES SUR LE CONTENU DE CE MODE D’EMPLOI.
Ce manuel de l’utilisateur décrit l’emploi et les commandes de la matrice PN
539679-2 ERGOCRIMP à poser dans la pince manuelle de base PN 539635-1
ERGOCRIMP, ainsi que les points de maintenance à observer.
Pour des informations qui ne figurent pas dans ce mode d’emploi comme pour un
soutien technique, merci de vous adresser directement à :
Conrad Electronics
ZI du Hellu
10 rue P. Langevin
59260 Lezennes
2.AFFECTATION.
Avec cette matrice ERGOCRIMP AMP, vous êtes en mesure d’exploiter les contacts
de sertissage AMP suivants.
Type de contact : N°de Pièce (PN):(? EDS ?) :
2,5 mm Ø (EDS) 962972 828921
2,5 mm Ø (EDS) 962982 828921
1,5 mm Ø (EDS) 962993 828905
1,5 mm Ø (EDS) 962999 828905
REMARQUE
Toutes les mesures dans ces conseils d’utilisation sont exprimées en millimètres
‘mm’. Les composants représentés ne le sont pas fidèlement à l’échelle.
REMARQUE POUR UTILISATION
Une utilisation trop fréquente de pinces peut occasionner à la longue de sérieux traumatismes corporels. Les pinces AMP sont prévues pour des usages occasionnels et
un petit nombre de pièces. Pour une demande accrue ou pour la production, AMP
propose une grande gamme d'outils correspondants.
REMARQUE
Les outils ne peuvent être utilisés que dans le but décrit ici.
N° de partie N° de partie Dimension Alim. isolée
Longueur isol.
Compo. Matricielle de contact (mm
2
) Ø (mm)
PN) PN) mm2). Ø mm)
962 972/ 962 982/ 1.5
539 679-2 -------------- 2.2 – 3.0 5.5
1. Eloignez tout lubrifiant pâteux ou solide et résidu en plongeant la pince (poignées
fermées) dans un solvant respectant peintures et plastiques.
2. Assurez-vous que les boulons soient réglés et sécurisés par des rondelles plates.
3. Fermez les poignées de la pince jusqu'à ce que le mécanisme à crochet se libère
et s'ouvre, et laissez les poignées s'ouvrir d'elles-mêmes. Si les poignées n'ouvrent
pas rapidement et entièrement, c'est que le ressort est endommagé et doit être
remplacé.
4. Vérifiez l'usure et la détérioration de la pince, surtout dans les zones des
mâchoires et du pivot.
5. Sertissez les contacts et mesurez les hauteurs de sertissage. Les données du
tableau sur les hauteurs de sertissage sont un critère de vérification pour un fonctionnement correct de la pince (Fig4).
8. LISTE DETAILLEE DES COMPOSANTS SANS MATRICE
(a) : Positioniereinheit / Locator assembly
(b) : Kontaktabstützung / Contact guide
(c) : Schraube M4 x 25 / Screw M4 x 25
(d) : Schraube M4 x 16 / Screw M4 x 16
(e) : Mutter M4 DIN 985 / Nut M4 DIN 985
(f) : Gebrauchsanweisung / Instruction street
2 7
nique, il est très important de contrôler la hauteur de sertissage. L'usure est
également une cause de mise au point erronée de la hauteur de sertissage. Il est
recommandé de faire régulièrement contrôler, et le cas échéant, de faire régler la
hauteur de sertissage par le personnel du contrôle-qualité.
1.Sertissez un contact sur une ligne électrique préparée (isolée) de taille correcte
(coupe transversale).
2.Si la hauteur de sertissage est plus grande que recommandé, ouvrez la pince et
ôtez la vis sans tête partiellement filetée avec un tournevis. Tournez la molette d'ajustement dans le SENS INVERSE des aiguilles d'une montre (+).
Si une hauteur de sertissage supérieure est requise, tournez alors la molette d'ajustement dans le SENS des aiguilles d'une montre (-), pour la régler sur une valeur
'inférieure'.
3.Sécurisez la molette d'ajustement avec la vis sans tête partiellement filetée.
4.Sertissez un contact et mesurez la hauteur du sertissage. Si la hauteur de
sertissage n'était pas acceptable, alors renouvelez la mise au point.
7.MAINTENANCE/ ENTRETIEN
7.1 Maintenance quotidienne
Pour la maintenance quotidienne, les étapes suivantes sont à exécuter par l'utilisateur qualifié:
1. Eloignez de l'outil poussière, humidité et autres résidus avec une brosse souple et
propre ou un chiffon sans peluches. N'utilisez aucun matériau dur ou abrasif, par
lesquels l'outil pourrait se trouver endommagé.
2. Assurez-vous que les boulons soient réglés et sécurisés par des rondelles plates.
3. Enduisez tous les goujons, les points d'appui, les surfaces de rangement, avec
une mince couche d'une bonne huile moteur. Mais n'enduisez pas trop.
4. Si vous n'utilisez pas la pince, fermez-en les poignées et entreposez-la dans un
endroit propre et sec.
7.2 Vérification périodique
Une vérification de la pince de sertissage devrait être régulièrement (selon utilisation)
assurée et registrée par un personnel qualifié en conséquence.
962 993/ 962 999 2.5
3.MONTAGE / DEMONTAGE DES MATRICES
Montage des matrices
1. Ouvrez la poignée de la pince et ôtez les boulons de fixation des mâchoires de
sertissage.
2. Positionnez la matrice pour le sertissage de fil ou d'isolation dans la mâchoire fixe,
de telle sorte que les chanfreinages soient tournés vers l'extérieur.
3. T ournez un des boulons de fixation de matrices à travers la mâchoire et la matrice,
mais ne serrez pas encore le boulon.
4. Positionnez la matrice inférieure dans la mâchoire mobile de la pince. Tournez un
des boulons de fixation de matrices à travers la mâchoire et la matrice, mais ne
serrez pas encore le boulon.
REMARQUE
Le mécanisme à crochet de la pince est munie de cliquets qui produisent sept 'clics'
audibles lors de la fermeture des poignées. Le mécanisme à crochet se libère
(s'ouvre) au sixième (6ème ) 'clic'.
5. Refermez doucement les poignées de la pince, de telle façon que les matrices
6 3
s'emboîtent et s'alignent. Refermez les poignées jusqu'au cinquième (5ème ) 'clic'
puis serrez ensuite les boulons de fixation de matrices.
6. Fixez l'unité de positionnement sur la mâchoire fixe, ou le cas échéant, le support
de contact sur la mâchoire mobile avec l'écrou hexagonal correspondant.
7. Renforcez la cale de contact orientable sur la mâchoire mobile de la pince en
serrant son écrou hexagonal.
8. Testez la hauteur de ser tissage et la position correcte du support de contact.
Ajustez si nécessaire comme décrit au Chapitre 6.
Démontage des matrices
1. Pour le démontage de la composition matricielle, fermez la pince jusqu'à ce que
le mécanisme à crochet se libère et ouvre (entièrement) les poignées. Desserrez et
ôtez les deux boulons de fixation des matrices puis faites glisser les matrices hors
des mâchoires de sertissage.
4.PROCESSUS DE SERTISSAGE
REMARQUE
La pince de sertissage offre une possibilité de réglage de la hauteur à sertir. Cette
hauteur doit être vérifiée, comme spécifié et décrit plus bas (Tableau), avant de
travailler les différentes tailles de contact et d’alimentation.
Choisissez une ligne après avoir spécifié sa taille et son diamètre d’isolation (Fig1.).
Dénudez-le sur la longueur annoncée sans plier ni abîmer les extrémités des fils.
Choisissez un contact adaptable et définissez le contact de sertissage selon les
marques (tailles des lignes) sur la pince. Procédez maintenant comme suit :
1. Tenez la pince de telle sor te que sa partie arrière (partie conductrice) soit dirigée
vers vous. Serrez les deux poignées et laissez la pince s’ouvrir entièrement.
2. Positionnez le support de contact en fonction du contact à sertir.
3. Maintenez bien le contact dans sa zone de contact et poussez-le, avec sa gaine
isolante de sertissage, de l’avant de la pince vers l’intérieur.
4. Positionnez le contact de telle sorte que sa zone de contact se trouve du côté de
la cale, et que les flancs de sertissage (en forme de U) du câble et de l’isolant à sertir
soient tournés vers le haut. Placez le contact dans le réceptacle de sorte que ses
positions orientables passent dans la fente entre zone de contact et gaine isolante.
ATTENTION !
Assurez-vous d’avoir enchâssé les deux flancs d’isolation à sertir régulièrement
dans la zone de sertissage. N’essayez PAS de sertir un contact mal positionné.
5. Gardez le contact en position et serrez la pince jusqu’à ce que le mécanisme à
crochet se verrouille correctement et que le contact soit maintenu dans la pince.
Attention à ce que vous NE déformiez PAS les flancs du câble à sertir.
6. Faites passer la ligne dans sa gaine d’isolation (positionnement) jusqu’à la fente
d’arrêt (Fig3).
7. Gardez la ligne dans cette position et appuyez sur les poignées de la pince jusqu’à
libération et ouverture du mécanisme à crochet. Laissez s’ouvrir pleinement la pince
et sortez-en le contact serti.
8. Vérifiez la hauteur de sertissage comme il est décrit ci-dessous. Au besoin, faites
d’abord le réglage de la hauteur à sertir.
-La pointe doit se placer au milieu, sur la gaine du câble, en face de la couture de
sertissage
5. VERIFICATION DE LA HAUTEUR DE SERTISSAGE
Pour la vérification ou la mesure du sertissage, on aura besoin d’un micromètre à
porte-matrices de type AMP-PN : 675 838-0. Procédez comme suit :
1. Choisissez dans le tableau (Fig4) une ligne (avec taille max.) pour chaque zone
de grandeurs de sertissage correspondante.
2. Sertissez un ou plusieurs contacts comme décrit précédemment.
3. Mesurez avec le micromètre la hauteur des gaines de câbles à sertir. Si la hauteur
mesurée correspond aux données dans le tableau, c’est que la pince est réglée
correctement. Dans le cas contraire, il faut prévoir un autre réglage de la hauteur.
6.MISE AU POINT DE LA HAUTEUR DE SERTISSAGE
La pince à sertir possède un mécanisme à crochet avec une molette d'ajustement
qui présente une certaine étendue d'ajustement. A travers le mécanisme à crochet,
on peut certifier que le cycle de sertissage est entièrement terminé. Le déroulement
de l'opération (avant ouverture du crochet), ainsi que la puissance de sertissage
exigée, se régulent par la molette d'ajustement. Même malgré le préréglage méca-
4 5
