Conrad 57 09 98 Operating Instructions [sv]

Set med 3 lysdioder – mångfärgade

Bruksanvisning

Artikelnummer: 570998

Avsedd användning

Produkten är avsedd för effektbelysning i torra rum inomhus. Lamporna är konstruerade så att de kan
frambringa nästan hur många färgkombinationer som helst i de inbyggda lysdioderna. Det går också
att aktivera en automatisk färgförändringsfunktion. Transformatorn med den inbyggda styrenheten får
bara drivas med nätspänning på 230V~/50Hz.

Att använda produkten på annat sätt än vad som beskrivits ovan är förknippat med risker som till
exempel kortslutning, brand elektrisk chock etc. Inga av produktens delar får byggas om eller ändras!

Säkerhetsföreskrifterna måste alltid följas.

Leveransomfattning

• Specialtransformator med inbyggd styrenhet

• 6 takmonteringsringar (3 i krom och 3 vita)

• 3 speciallampor

• Kablar

• Bruksanvisning

Säkerhetsanvisningar

Skador som orsakats av att man underlåtit att iaktta föreskrifterna i bruksanvisningen
upphäver garantin. Vi frånsäger oss ansvaret för alla följdskador!

Vi har ingen skadeståndsskyldighet för personskador eller skador på egendom som
orsakats av felaktig användning eller underlåtenhet att iaktta säkerhetsföreskrifterna!
I dessa fall upphävs garantin!

• Produkten får endast monteras av en fackman som känner till gällande föreskrifter (till exempel
VDE).

• Av säkerhets- och licensskäl (CE) är det inte tillåtet med oauktoriserad konvertering och/eller
modifiering av produkten.

• Produkten uppfyller skyddsklass 2. Det är bara tillåtet att driva produkten med nätspänning
230V~/50Hz. Jordtråden ska inte vara ansluten.

• Endast den medföljande nätkabeln och dess kontakt får användas när produkten ska anslutas till
elnätet.

• Lamporna blir mycket varma under användningen (på baksidan upp till 85 ˚C). Beroende på var
lamporna ska monteras och hur rummet är utformat måste du se till att ventilationen är tillräcklig och
att tillräckligt stort avstånd finns till närliggande ytor för att undvika överhettning. Brandrisk!
Detsamma gäller för kontrollenheten/transformatorn som på vissa ställen kan uppnå en temperatur på
75 ˚C.

• Det är bara tillåtet att använda produkten i torra rum inomhus.

• Produkten ska förvaras utom räckhåll för barn! Det finns risk för dödliga elektriska stötar!

• Lämna inte förpackningen framme. Plastfolie, plastpåsar och frigolitbitar är farliga leksaker för barn.

• I kommersiell verksamhet måste de olycksförebyggande regler som upprättats av
branschorganisationen gällande elektriska system och elektrisk utrustning iakttas.

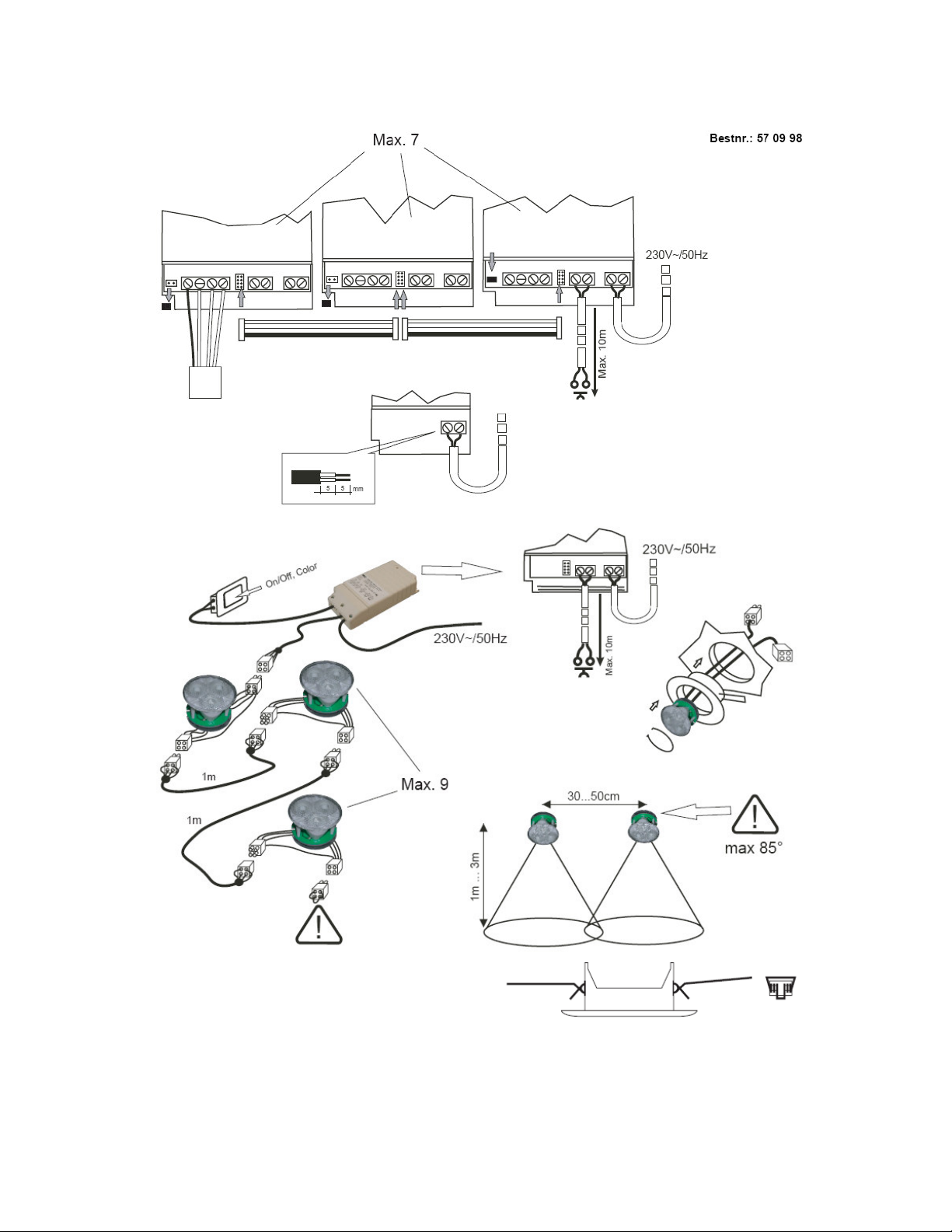

Kontrollenhetens/transformatorns anslutning

Ta bort locket från kontrollenheten/transformatorn. Skruva loss skruvarna från locket med en passande
skruvmejsel.

1. Anslutning till nätspänningen (230V~/50Hz)

2. Anslutning för extern styrknapp (kabelns längd får vara högst 10 m).

3. Uttag för att koppla ihop upp till 7 halogentransformatorer med varandra.

4. Anslutning av lamporna (kablarnas färger finns angivna på bilden).

5. Bygel.

Montering

• För att kunna montera lamporna (takmonteringsringen och lampan) måste det finnas ett
monteringsdjup på minst 45 mm.

• Använd en lämplig borr och borra ett monteringshål på 70 mm för alla tre monteringsringarna på
önskat monteringsställe, till exempel i takpanelen.

• Från utsidan ska en stoppbygel fästas i takmonteringsringen till höger och vänster om de två
insatspinnarna. Fäll in stoppbygeln och sätt monteringsringen i monteringshålet.

• Sätt i lampan framifrån i monteringsringen. På grund av lampans konstruktion kan det vara svårt att
göra detta. Se till att kablarna inte skadas. Använd inget våld.
Sedan ska låsringen i plast sättas i för att fixera lampan i monteringsringen. Därefter går det både att
snurra och vrida på lampan i monteringsringen.

• Anslut nätkabeln, styrknappskabeln och lampkabeln till rätt anslutning på
styrenheten/transformatorn.

Om du känner dig osäker på hur du ska ansluta produkten ska du låta en fackman göra det åt
dig! Felaktig installation av produkten kan leda till att den går sönder eller att en livsfarlig
elektrisk stöt uppkommer!

Om flera styrenheter/transformatorer ska kopplas ihop (upp till 7 styrenheter/transformatorer kan
manövreras med samma knapp) måste rätt kontakter kopplas ihop med varandra. Sätt tillbaka locket
på styrenheten.

• Koppla ihop lamporna med varandra med hjälp av den medföljande förlängningssladden eller med
styrenheten/transformatorn.

• Den sista kontakten måste sättas i slutet av kabelkedjan (på den sista lampan). Lamporna fungerar
inte om den inte sätts i. Dessutom finns risk att styrenheten skadas.
