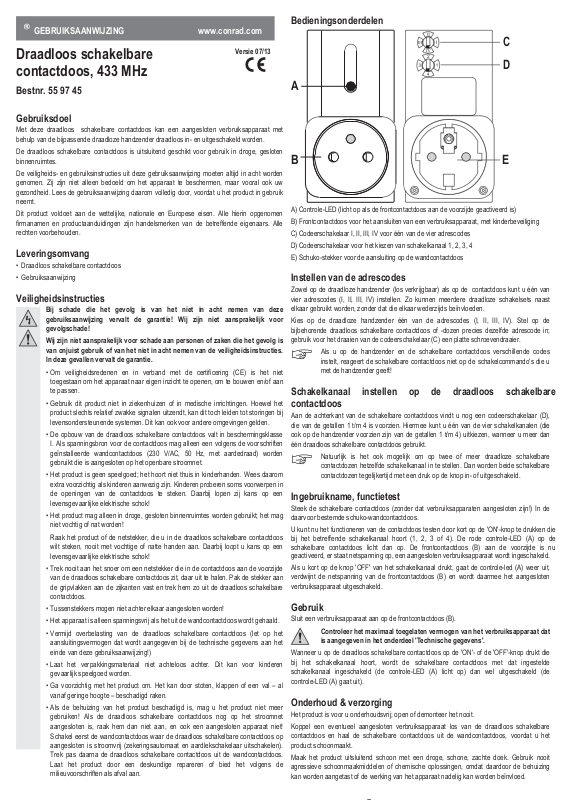

® GEBRUIKSAANWIJZING www.conrad.com

☞

Draadloos schakelbare

Versie 07/13

contactdoos, 433 MHz

Bestnr. 55 97 45

Gebruiksdoel

Met deze draadloos schakelbare contactdoos kan een aangesloten verbruiksapparaat met behulp van de bijpassende draadloze handzender draadloos in- en uitgeschakeld worden.

De draadloos schakelbare contactdoos is uitsluitend geschikt voor gebruik in droge, gesloten binnenruimtes.

De veiligheids- en gebruiksinstructies uit deze gebruiksaanwijzing moeten altijd in acht worden genomen. Zij zijn niet alleen bedoeld om het apparaat te beschermen, maar vooral ook uw gezondheid. Lees de gebruiksaanwijzing daarom volledig door, voordat u het product in gebruik neemt.

Leveringsomvang

• Draadloos schakelbare contactdoos

• Gebruiksaanwijzing

Veiligheidsinstructies

Bij schade die het gevolg is van het niet in acht nemen van deze gebruiksaanwijzing vervalt de garantie! Wij zijn niet aansprakelijk voor gevolgschade!

Wij zijn niet aansprakelijk voor schade aan personen of zaken die het gevolg is van onjuist gebruik of van het niet in acht nemen van de veiligheidsinstructies. In deze gevallen vervalt de garantie.

• Om veiligheidsredenen en in verband met de certificering (CE) is het niet

toegestaan om het apparaat naar eigen inzicht te openen, om te bouwen en/of aan te passen.

• Gebruik dit product niet in ziekenhuizen of in medische inrichtingen. Hoewel het

product slechts relatief zwakke signalen uitzendt, kan dit toch leiden tot storingen bij levensondersteunende systemen. Dit kan ook voor andere omgevingen gelden.

• De opbouw van de draadloos schakelbare contactdoos valt in beschermingsklasse

I. Als spanningsbron voor de contactdoos mag alleen een volgens de voorschriften geïnstalleerde wandcontactdoos (230 V/AC, 50 Hz, met aardedraad) worden gebruikt die is aangesloten op het openbare stroomnet.

• Het product is geen speelgoed; het hoort niet thuis in kinderhanden. Wees daarom

extra voorzichtig als kinderen aanwezig zijn. Kinderen proberen soms voorwerpen in de openingen van de contactdoos te steken. Daarbij lopen zij kans op een levensgevaarlijke elektrische schok!

• Het product mag alleen in droge, gesloten binnenruimtes worden gebruikt; het mag

niet vochtig of nat worden!

Raak het product of de netstekker, die u in de draadloos schakelbare contactdoos wilt steken, nooit met vochtige of natte handen aan. Daarbij loopt u kans op een levensgevaarlijke elektrische schok!

• Trek nooit aan het snoer om een netstekker die in de contactdoos aan de voorzijde

van de draadloos schakelbare contactdoos zit, daar uit te halen. Pak de stekker aan de gripvlakken aan de zijkanten vast en trek hem zo uit de draadloos schakelbare contactdoos.

• Tussenstekkers mogen niet achter elkaar aangesloten worden!

• Het apparaat is alleen spanningsvrij als het uit de wandcontactdoos wordt gehaald.

• Vermijd overbelasting van de draadloos schakelbare contactdoos (let op het

aansluitingsvermogen dat wordt aangegeven bij de technische gegevens aan het einde van deze gebruiksaanwijzing!)

• Laat het verpakkingsmateriaal niet achteloos achter. Dit kan voor kinderen

gevaarlijk speelgoed worden.

• Ga voorzichtig met het product om. Het kan door stoten, klappen of een val – al

vanaf geringe hoogte – beschadigd raken.

• Als de behuizing van het product beschadigd is, mag u het product niet meer

gebruiken! Als de draadloos schakelbare contactdoos nog op het stroomnet aangesloten is, raak hem dan niet aan, en ook een aangesloten apparaat niet! Schakel eerst de wandcontactdoos waar de draadloos schakelbare contactdoos op aangesloten is stroomvrij (zekeringsautomaat en aardlekschakelaar uitschakelen). Trek pas daarna de draadloos schakelbare contactdoos uit de wandcontactdoos. Laat het product door een deskundige repareren of bied het volgens de milieuvoorschriften als afval aan.

Bedieningsonderdelen

B E

A) Controle-LED (licht op als de frontcontactdoos aan de voorzijde geactiveerd is) B) Frontcontactdoos voor het aansluiten van een verbruiksapparaat, met kinderbeveiliging C) Codeerschakelaar I, II, III, IV voor één van de vier adrescodes D) Codeerschakelaar voor het kiezen van schakelkanaal 1, 2, 3, 4 E) Schuko-stekker voor de aansluiting op de wandcontactdoos

Instellen van de adrescodes

Zowel op de draadloze handzender (los verkrijgbaar) als op de contactdoos kunt u één van vier adrescodes (I, II, III, IV) instellen. Zo kunnen meerdere draadloze schakelsets naast elkaar gebruikt worden, zonder dat die elkaar wederzijds beïnvloeden.

Kies op de draadloze handzender één van de adrescodes (I, II, III, IV). Stel op de bijbehorende draadloos schakelbare contactdoos of -dozen precies dezelfde adrescode in; gebruik voor het draaien van de codeerschakelaar (C) een platte schroevendraaier.

Als u op de handzender en de schakelbare contactdoos verschillende codes instelt, reageert de schakelbare contactdoos niet op de schakelcommando's die u met de handzender geeft!

Schakelkanaal instellen op de draadloos schakelbare contactdoos

Aan de achterkant van de schakelbare contactdoos vindt u nog een codeerschakelaar (D), die van de getallen 1 t/m 4 is voorzien. Hiermee kunt u één van de vier schakelkanalen (die ook op de handzender voorzien zijn van de getallen 1 t/m 4) uitkiezen, wanneer u meer dan één draadloos schakelbare contactdoos gebruikt.

Natuurlijk is het ook mogelijk om op twee of meer draadloze schakelbare contactdozen hetzelfde schakelkanaal in te stellen. Dan worden beide schakelbare contactdozen tegelijkertijd met een druk op de knop in- of uitgeschakeld.

Ingebruikname, functietest

Steek de schakelbare contactdoos (zonder dat verbruiksapparaten aangesloten zijn!) In de daarvoor bestemde schuko-wandcontactdoos.

U kunt nu het functioneren van de contactdoos testen door kort op de 'ON'-knop te drukken die bij het betreffende schakelkanaal hoort (1, 2, 3 of 4). De rode controle-LED (A) op de schakelbare contactdoos licht dan op. De frontcontactdoos (B) aan de voorzijde is nu geactiveerd, er staat netspanning op, een aangesloten verbruiksapparaat wordt ingeschakeld.

Als u kort op de knop 'OFF' van het schakelkanaal drukt, gaat de controle-led (A) weer uit, verdwijnt de netspanning van de frontcontactdoos (B) en wordt daarmee het aangesloten verbruiksapparaat uitgeschakeld.

Gebruik

Sluit een verbruiksapparaat aan op de frontcontactdoos (B).

Controleer het maximaal toegelaten vermogen van het verbruiksapparaat dat is aangegeven in het onderdeel 'Technische gegevens'.

Wanneer u op de draadloos schakelbare contactdoos op de 'ON'- of de 'OFF'-knop drukt die bij het schakelkanaal hoort, wordt de schakelbare contactdoos met dat ingestelde schakelkanaal ingeschakeld (de controle-LED (A) licht op) dan wel uitgeschakeld (de controle-LED (A) gaat uit).

Onderhoud & verzorging

Het product is voor u onderhoudsvrij; open of demonteer het nooit.

Koppel een eventueel aangesloten verbruiksapparaat los van de draadloos schakelbare contactdoos en haal de schakelbare contactdoos uit de wandcontactdoos, voordat u het product schoonmaakt.

Maak het product uitsluitend schoon met een droge, schone, zachte doek. Gebruik nooit agressieve schoonmaakmiddelen of chemische oplossingen, omdat daardoor de behuizing kan worden aangetast of de werking van het apparaat nadelig kan worden beïnvloed.

☞

Omgang met het product

Deze gebruiksaanwijzing is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240

Alle rechten, inclusief ver taling, voorbehouden. Voor reproductie, in welke vor m dan ook, bijvoorbeeld als fotokopie, microfilm, of door opname in elektronische gegevensverwerkende systemen, is de schriftelijke toestemming van de uitgever vereist. Nadruk, ook gedeeltelijk, is

Deze gebruiksaanwijzing geeft de stand van de techniek weer bij het ter perse gaan ervan.

• De draadloos schakelbare contactdoos is uitsluitend geschikt voor gebruik in

droge, gesloten binnenruimtes.

• Vermijd de onderstaande ongunstige omgevingscondities op de plaats van

aansluiting en bij het vervoer:

- direct zonlicht

- extreme kou of hitte

- stof of brandbare gassen, dampen of oplosmiddelen

- sterke trillingen

- sterke magnetische velden, zoals in de buurt van machines of luidsprekers.

• Let erop, dat de isolatie van het product nergens beschadigd of verbroken wordt.

Haal het product nooit uit elkaar! Er bevinden zich in het product geen onderdelen die u kunt onderhouden.

• Controleer het product voor elk gebruik op beschadigingen!

Als u beschadigingen constateert, mag u het product niet meer gebruiken! Er

bestaat levensgevaar door een elektrische schok!

Het is aannemelijk dat veilig gebruik niet meer mogelijk is:

- als het apparaat zichtbaar beschadigd is

- als het apparaat niet meer functioneert

- na een langere periode van opslag onder ongunstige omstandigheden

- als het zwaar te lijden heeft gehad tijdens transport

Bereik

Het bereik en de overdracht van de draadloze signalen tussen de handzender en de schakelbare contactdoos bedraagt onder optimale omstandigheden maximaal 30 meter.

Bij deze opgave van het bereik gaat het echter om het zogenaamde 'bereik in het vrije veld' (het bereik bij direct zichtcontact tussen zender en ontvanger, zonder storende invloeden).

In de praktijk bevinden zich muren, plafonds etc. tussen zender en ontvanger, waardoor het bereik beperkter is.

Omdat de overdracht van het signaal door verschillende factoren kan worden beïnvloed, is het niet mogelijk om een bepaald bereik te garanderen.

Normaal gesproken is gebruik in een eengezinswoning echter zonder problemen

mogelijk. Het bereik kan soms aanzienlijk worden verminderd door:

• Muren, plafonds van gewapend beton

• (Met metaal) gecoat isolatieglas

• Nabijheid van metalen & geleidende voorwerpen (bijv. verwarmingsradiatoren)

• Nabijheid van een menselijk lichaam

• Breedbandstoringen, bijv. in woongebieden (DECT-telefoons, mobiele telefoons, draadloze

hoofdtelefoons, luidsprekers, weerstations en babyfoons, etc.)

• Nabijheid van elektrische motoren, transformators, netvoedingen, computers

• Nabijheid van slecht afgeschermde of open computers of andere elektrische apparatuur

Afvoer

Voer het product aan het einde van de levensduur af volgens de geldende

wettelijke voorschriften.

Technische gegevens

Ontvangstfrequentie 433 MHz

Bedrijfsspanning 230 V/AC, 50 Hz

Beschermingsklasse I

Aansluitvermogen: 2000 W ohmse belasting, 300 W inductieve belasting

Adrescodes 4 (instelbaar met draaischakelaar)

Schakelkanalen 4 (instelbaar met draaischakelaar)

LED licht op als de contactdoos / het verbruiksapparaat

geactiveerd is

Afmetingen (hxbxd) ± 95 x 50 x 72 mm (incl. aansluitstekker)

± 95 x 50 x 35 mm (zonder aansluitstekker)

Gebruiksomgeving uitsluitend geschikt voor gesloten, droge

binnenruimtes.

Verklaring van conformiteit (DOC)

Hierbij verklaren wij, Conrad Electronic, Klaus-Conrad-Straße 1, D-92240 Hirschau, dat dit product voldoet aan de essentiële eisen en andere relevante voorschriften van de richtlijn 1999/5/EG.

☞ De conformiteitsverklaring bij dit product vindt u op www.conrad.com.

Hirschau (www.conrad.com).

verboden.

Wijzigingen in techniek en uitvoering voorbehouden.
