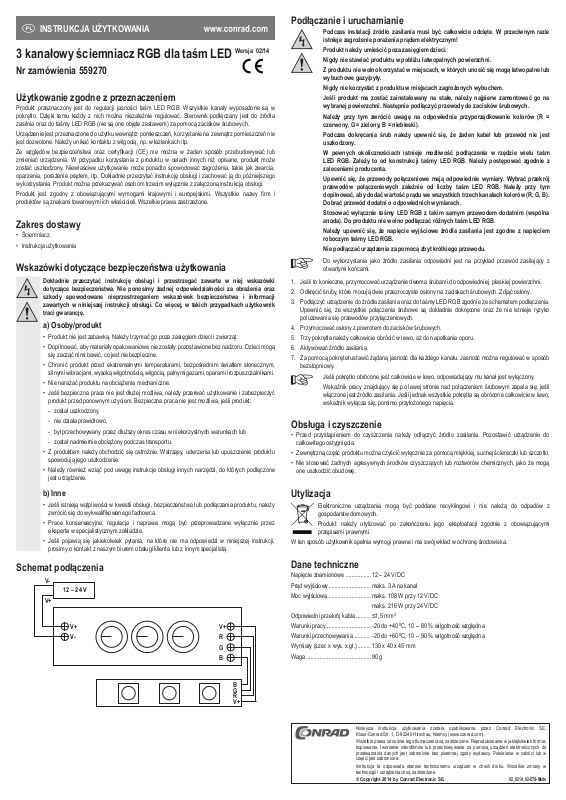

INSTRUKCJA UŻYTKOWANIA
02/14
3 kanałowy ściemniacz RGB dla taśm LED
Nr zamówienia
559270
Wersja
Użytkowanie zgodne z przeznaczeniem
Produkt przeznaczony jest do regulacji jasności taśm LED RGB. Wszystkie kanały wyposażone są w
pokrętło. Dzięki temu każdy z nich można niezależnie regulować. Sterownik podłączany jest do źródła
zasilnia oraz do taśmy LED RGB (nie są one objęte zestawem) za pomocą zacisków śrubowych.
Urządzenie jest przeznaczone do użytku wewnątrz pomieszczeń, korzystanie na zewnątrz pomieszczeń nie
jest dozwolone. Należy unikać kontaktu z wilgocią, np. w łazienkach itp.
Ze względów bezpieczeństwa oraz certykacji (CE) nie można w żaden sposób przebudowywać lub
zmieniać urządzenia. W przypadku korzystania z produktu w celach innych niż opisane, produkt może
zostać uszkodzony. Niewłaściwe użytkowanie może ponadto spowodować zagrożenia, takie jak zwarcia,
oparzenia, porażenie prądem, itp. Dokładnie przeczytać instrukcję obsługi i zachować ją do późniejszego
wykorzystania. Produkt można przekazywać osobom trzecim wyłącznie z załączoną instrukcją obsługi.
Produkt jest zgodny z obowiązującymi wymogami krajowymi i europejskimi. Wszystkie nazwy rm i
produktów są znakami towarowymi ich właścicieli. Wszelkie prawa zastrzeżone.
Zakres dostawy
• Ściemniacz
• Instrukcja użytkowania
Wskazówki dotyczące bezpieczeństwa użytkowania
Dokładnie przeczytać instrukcję obsługi i przestrzegać zawarte w niej wskazówki
dotyczące bezpieczeństwa. Nie ponosimy żadnej odpowiedzialności za obrażenia oraz
szkody spowodowane nieprzestrzeganiem wskazówek bezpieczeństwa i informacji
zawartych w niniejszej instrukcji obsługi. Co więcej, w takich przypadkach użytkownik
traci gwarancję.
a) Osoby/produkt
• Produkt nie jest zabawką. Należy trzymać go poza zasięgiem dzieci i zwierząt.
• Dopilnować, aby materiały opakowaniowe nie zostały pozostawione bez nadzoru. Dzieci mogą
się zacząć nimi bawić, co jest niebezpieczne.
• Chronić produkt przed ekstremalnymi temperaturami, bezpośrednim światłem słonecznym,
silnymi wibracjami, wysoką wilgotnością, wilgocią, palnymi gazami, oparami i rozpuszczalnikami.
• Nie narażać produktu na obciążenia mechaniczne.
• Jeśli bezpieczna praca nie jest dłużej możliwa, należy przerwać użytkowanie i zabezpieczyć
produkt przed ponownym użyciem. Bezpieczna praca nie jest możliwa, jeśli produkt:
- został uszkodzony,
- nie działa prawidłowo,
- był przechowywany przez dłuższy okres czasu w niekorzystnych warunkach lub
- został nadmiernie obciążony podczas transportu.
• Z produktem należy obchodzić się ostrożnie. Wstrząsy, uderzenia lub upuszczenie produktu
spowodują jego uszkodzenie.
• Należy również wziąć pod uwagę instrukcje obsługi innych narzędzi, do których podłączone
jest urządzenie.
Podłączanie i uruchamianie
Podczas instalacji źródło zasilania musi być całkowicie odcięte. W przeciwnym razie
istnieje zagrożenie porażenia prądem elektrycznym!
Produkt należy umieścić poza zasięgiem dzieci.
Nigdy nie stawiać produktu w pobliżu łatwopalnych powierzchni.
Z produktu nie wolno korzystać w miejscach, w których unosić się mogą łatwopalne lub
wybuchowe gazy/pyły.
Nigdy nie korzystać z produktu w miejscach zagrożonych wybuchem.
Jeśli produkt ma zostać zainstalowany na stałe, należy najpierw zamontować go na
wybranej powierzchni. Następnie podłączyć przewody do zacisków śrubowych.
Należy przy tym zwrócić uwagę na odpowiednie przyporządkowanie kolorów (R =
czerwony, G = zielony, B = niebieski).
Podczas dokręcania śrub należy upewnić się, że żaden kabel lub przewód nie jest
uszkodzony.
W pewnych okolicznościach istnieje możliwość podłączenia w rzędzie wielu taśm
LED RGB. Zależy to od konstrukcji taśmy LED RGB. Należy postępować zgodnie z
zaleceniami producenta.
Upewnić się, że przewody połączeniowe mają odpowiednie wymiary. Wybrać przekrój
przewodów połączeniowych zależnie od liczby taśm LED RGB. Należy przy tym
dopilnować, aby dodać wartość prądu we wszystkich trzech kanałach kolorów (R, G, B).
Dobrać przewód dodatni o odpowiednich wymiarach.
Stosować wyłącznie taśmy LED RGB z takim samym przewodem dodatnim (wspólna
anoda). Do produktu nie wolno podłączać różnych taśm LED RGB.
Należy upewnić się, że napięcie wyjściowe źródła zasilania jest zgodne z napięciem
roboczym taśmy LED RGB.
Nie podłączać urządzenia za pomocą zbyt krótkiego przewodu.
Do wykorzystania jako źródło zasilania odpowiedni jest na przykład przewód zasilający z
otwartymi końcami.
1. Jeśli to konieczne, przymocować urządzenie dwoma śrubami do odpowiedniej, płaskiej powierzchni.
2. Odkręcić śruby, które mocują dwie przezroczyste osłony na zaciskach śrubowych. Zdjąć osłony.
3. Podłączyć urządzenie do źródła zasilania oraz do taśmy LED RGB zgodnie ze schematem podłączenia.
Upewnić się, że wszystkie połączenia śrubowe są dokładnie dokręcone oraz że nie istnieje ryzyko
poluzowania się przewodów przyłączeniowych.
4. Przymocować osłony z powrotem do zacisków śrubowych.
5. Trzy pokrętła należy całkowicie obrócić w lewo, aż do napotkania oporu.
6. Aktywować źródło zasilania.
7. Za pomocą pokręteł ustawić żądaną jasność dla każdego kanału. Jasność można regulować w sposób
bezstopniowy.
Jeśli pokrętło obrócone jest całkowicie w lewo, odpowiadający mu kanał jest wyłączony.
Wskaźnik pracy znajdujący się po lewej stronie nad połączeniem śrubowym zapala się, jeśli
włączone jest źródło zasilania. Jeśli jednak wszystkie pokrętła są obrócone całkowicie w lewo,
wskaźnik wyłącza się, pomimo przyłożonego napięcia.
Obsługa i czyszczenie
• Przed przystąpieniem do czyszczenia należy odłączyć źródło zasilania. Pozostawić urządzenie do
całkowitego ostygnięcia.
• Zewnętrzną część produktu można czyścić wyłącznie za pomocą miękkiej, suchej ściereczki lub szczotki.
• Nie stosować żadnych agresywnych środków czyszczących lub roztworów chemicznych, jako że mogą
one uszkodzić obudowę.
b) Inne
• Jeśli istnieją wątpliwości w kwestii obsługi, bezpieczeństwa lub podłączania produktu, należy
zwrócić się do wykwalikowanego fachowca.
• Prace konserwacyjne, regulacja i naprawa mogą być przeprowadzane wyłącznie przez
eksperta w specjalistycznym zakładzie.
• Jeśli pojawią się jakiekolwiek pytania, na które nie ma odpowiedzi w niniejszej instrukcji,
prosimy o kontakt z naszym biurem obsługi klienta lub z innym specjalistą.
Schemat podłączenia
V-
12 – 24 V
V+
V+
V-
Utylizacja
Elektroniczne urządzenia mogą być poddane recyklingowi i nie należą do odpadów z
gospodarstw domowych.
Produkt należy utylizować po zakończeniu jego eksploatacji zgodnie z obowiązującymi
przepisami prawnymi.
W ten sposób użytkownik spełnia wymogi prawne i ma swój wkład w ochronę środowiska.
Dane techniczne
Napięcie znamionowe ................. 12 – 24 V/DC
Prąd wyjściowy ............................ maks. 3 A na kanał
Moc wyjściowa ............................. maks. 108 W przy 12 V/DC
..................................................... maks. 216 W przy 24 V/DC
Odpowiedni przekrój kabla .......... ≤1,5 mm²
V+
R
G
B
B
G
R
V+
Warunki pracy .............................. -20 do +40 ºC, 10 – 80 % wilgotność względna
Warunki przechowywania ............ -20 do +60 ºC, 10 – 90 % wilgotność względna
Wymiary (szer. x wys. x gł.) ......... 130 x 40 x 45 mm
Waga ........................................... 90 g
Niniejsza instrukcja użytkowania została opublikowana przez Conrad Electronic SE,
Klaus-Conrad-Str. 1, D-92240 Hirschau, Niemcy (www.conrad.com).
Wszelkie prawa odnośnie tego tłumaczenia są zastrzeżone. Reprodukowanie w jakiejkolwiek formie,
kopiowanie, tworzenie mikrolmów lub przechowywanie za pomocą urządzeń elektronicznych do
przetwarzania danych jest zabronione bez pisemnej zgody wydawcy. Powielanie w całości lub w
części jest zabronione.
Instrukcja ta odpowiada stanowi technicznemu urządzeń w chwili druku. Wszelkie zmiany w
technologii i urządzeniach są zastrzeżone.
2014
© Copyright
by Conrad Electronic SE.
V2_0214_02-ETS-Mkde
