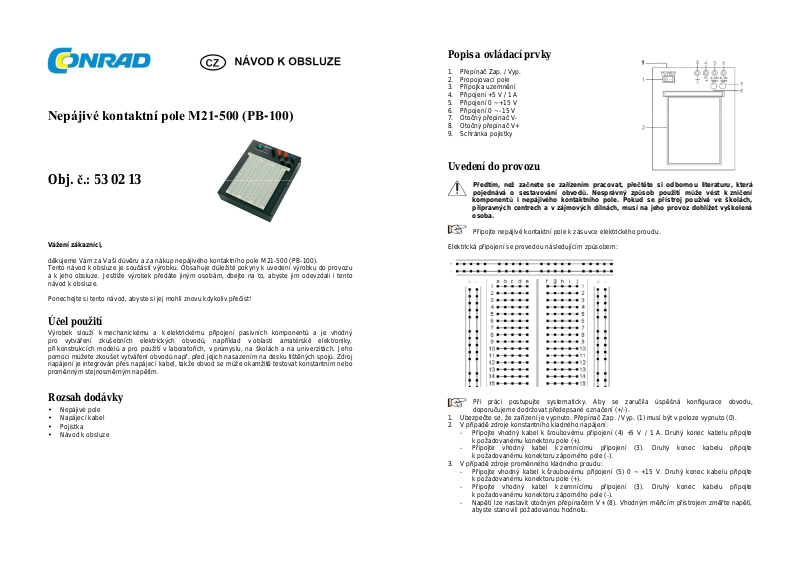

Nepájivé kontaktní pole M21-500 (PB-100)

Obj. č.: 53 02 13

Vážení zákazníci,

děkujeme Vám za Vaši důvěru a za nákup nepájivého kontaktního pole M21-500 (PB-100).
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu
a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento
návod k obsluze.

Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!

Účel použití

Výrobek slouží k mechanickému a k elektrickému připojení pasivních komponentů a je vhodný
pro vytváření zkušebních elektrických obvodů, například v oblasti amatérské elektroniky,
při konstrukcích modelů a pro použití v laboratořích, v průmyslu, na školách a na univerzitách. Jeho
pomocí můžete zkoušet vytváření obvodů např. před jejich nasazením na desku tištěných spojů. Zdroj
napájení je integrován přes napájecí kabel, takže obvod se může okamžitě testovat konstantním nebo
proměnným stejnosměrným napětím.

Rozsah dodávky

• Nepájivé pole

• Napájecí kabel

• Pojistka

• Návod k obsluze

Popis a ovládací prvky

1. Přepínač Zap. / Vyp.

2. Propojovací pole

3. Přípojka uzemnění

4. Připojení +5 V / 1 A

5. Připojení 0 ~ +15 V

6. Připojení 0 ~ -15 V

7. Otočný přepínač V-

8. Otočný přepínač V+

9. Schránka pojistky

Uvedení do provozu

Předtím, než začnete se zařízením pracovat, přečtěte si odbornou literaturu, která
pojednává o sestavování obvodů. Nesprávný způsob použití může vést k zničení
komponentů i nepájivého kontaktního pole. Pokud se přístroj používá ve školách,
přípravných centrech a v zájmových dílnách, musí na jeho provoz dohlížet vyškolená
osoba.

Připojte nepájivé kontaktní pole k zásuvce elektrického proudu.

Elektrická připojení se provedou následujícím způsobem:

Při práci postupujte systematicky. Aby se zaručila úspěšná konfigurace obvodu,
doporučujeme dodržovat předepsané označení (+/-).

1. Ubezpečte se, že zařízení je vypnuto. Přepínač Zap. / Vyp. (1) musí být v poloze vypnuto (0).

2. V případě zdroje konstantního kladného napájení:

- Připojte vhodný kabel k šroubovému připojení (4) +5 V / 1 A. Druhý konec kabelu připojte
k požadovanému konektoru pole (+).

- Připojte vhodný kabel k zemnícímu připojení (3). Druhý konec kabelu připojte
k požadovanému konektoru záporného pole (-).

3. V případě zdroje proměnného kladného proudu:

- Připojte vhodný kabel k šroubovému připojení (5) 0 ~ +15 V. Druhý konec kabelu připojte
k požadovanému konektoru pole (+).

- Připojte vhodný kabel k zemnícímu připojení (3). Druhý konec kabelu připojte
k požadovanému konektoru záporného pole (-).

- Napětí lze nastavit otočným přepínačem V+ (8). Vhodným měřicím přístrojem změřte napětí,
abyste stanovili požadovanou hodnotu.

4. V případě zdroje proměnného záporného proudu:

Provozní napětí:

230 V AC, 50 Hz

- Připojte vhodný kabel k šroubovému připojení 0 ~ -15 V (6). Druhý konec kabelu připojte
k příslušnému konektoru záporného pole (-).

- Připojte vhodný kabel k zemnícímu připojení (3). Druhý konec kabelu připojte k příslušnému
konektoru kladného pole (+).

- Napětí lze nastavit otočným přepínačem V- (7). Vhodným měřícím nástrojem změřte napětí,
abyste stanovili požadovanou hodnotu.

5. Sestavte obvod.

6. Přepínačem Zap. / Vyp. (1) zapněte zařízení.
V případě, že obvod nefunguje, zařízení okamžitě vypněte přepínačem Zap. / Vyp. a opravte

konfiguraci obvodu.

Výměna pojistky

1. Schránka pojistky je umístěna na zadní straně nepájivého pole, vedle napájecího kabelu.

2. Pomocí křížového šroubováku otevřete schránku pojistky.

3. Vyjměte starou pojistku a nahraďte ji novou pojistkou stejného typu (pomalá pojistka

se zpožděnou reakcí 230 V / 500 mA).

Bezpečnostní pokyny

a) Osoby a výrobek

•

Přesvědčte se, že při stavbě obvodu je nepájivé pole vypnuto.

•

Dávejte pozor, aby měl výrobek během provozu dostatečné větrání.

•

Napájecí kabel nikdy nevytahujte ze zásuvky tažením za kabel. Vždy ho vytahujte jen

uchopením za vroubkované držadlo.

•

Pokud zařízení delší dobu nepoužíváte, odpojte zástrčku napájecího kabelu od síťové

zásuvky.

•

Dávejte pozor, aby se napájecí kabel neskřípnul, nekroutil, nepoškodil o ostré hrany

a nevystavoval mechanickému tlaku. Nevystavujte ho působení nadměrného tepla
z tepelných zdrojů nebo velmi nízkým teplotám. Kabel nijak neupravujte. V opačném
případě může dojít k jeho poškození a k smrtelnému úrazu elektrickým proudem.

•

Nedotýkejte se napájecího kabelu, pokud je poškozený. V takovém případě vždy nejdříve

vypněte proud v zásuvce, do které je zástrčka napájecího kabelu připojena (tj. vypněte
příslušný jistič, nebo odšroubujte příslušnou pojistku) a poté vytáhněte zástrčku ze síťové
zásuvky. Nikdy nepoužívejte výrobek, pokud má poškozený napájecí kabel.

•

Zástrčku napájecího kabelu nikdy nepřipojujte ani neodpojujte, když máte mokré ruce.

•

Výrobek není hračka. Udržujte ho mimo dosah dětí a domácích zvířat.

•

Nenechávejte obalový materiál volně ležet kolem. Mohl by se stát nebezpečnou hračkou

pro děti.

•

Chraňte výrobek před extrémními teplotami, přímým slunečním světlem, silnými nárazy,

vysokou vlhkostí, mokrem hořlavými plyny, výpary a rozpouštědly.

•

Nevystavujte výrobek mechanické zátěži.

Recyklace

Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů.
Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných
zákonných ustanovení.

Šetřete životní prostředí! Přispějte k jeho ochraně!

Technické údaje

Výstupní napětí a proud: +5 V DC (konstantní), 1 A

0 až +15 V DC (proměnné), 500 mA

0 až -15 V DC (proměnné), 500 mA
Počet svorek: 4
Rozměry svorek: 4 x 4 mm
Počet kontaktních bodů: 2390
Pojistka: 230 v / 500 mA, pomalá
Rozměry (Š x V x H): 200 x 80 x 250 mm
Hmotnost: cca 2,43 kg

Záruka

Na nepájivé kontaktní pole M21-500 (PB-100) poskytujeme záruku 24 měsíců.
Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení,
nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou.
