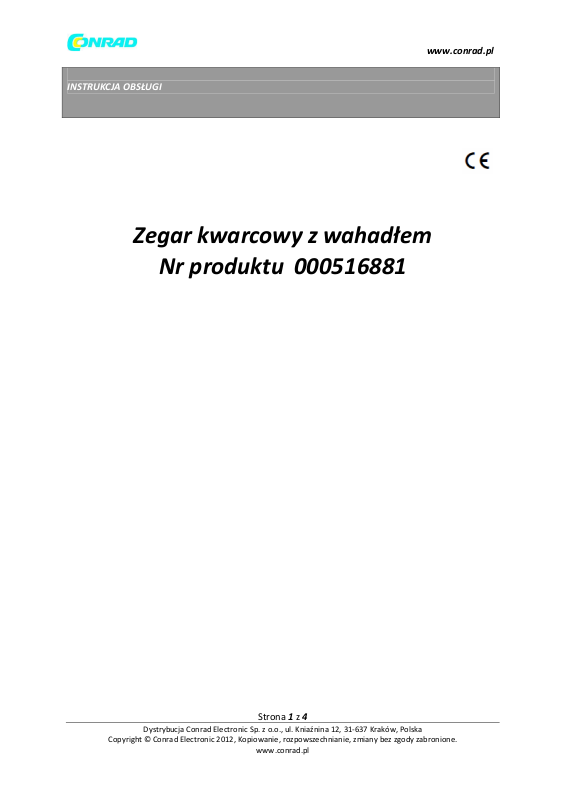

INSTRUKCJA OBSŁUGI
Zegar kwarcowy z wahadłem
Nr produktu 000516881
Strona 1 z 4
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Zegar kwarcowy z wahadłem
Nr produktu 51 68 79 14,8 mm
Nr produktu 51 68 81 16,8 mm
Nr produktu 51 68 82 20,4 mm
Wersja 07/13
Przeznaczenie do użycia
Zegar kwarcowy z wahadłem służy do wskazywania godziny.
W tym celu posiada on cyferblat z odpowiednimi wskazówkami oraz wahadłem.
Zegar pracuje wyłącznie z baterią (typ, patrz Dane techniczne).
Jakiekolwiek inne użycie niż opisano powyżej może skutkować uszkodzeniem produktu oraz związane
jest z zagrożeniem porażeniem prądem, pożarem itp.
Zabrania się modyfikacji i zmian jakiejkolwiek części produktu.
Niniejszy produkt pozostaje zgodny ze stosownymi przepisami europejskimi i danego kraju. Wszystkie
nazwy firm i produktów stanowią znaki towarowe ich właścicieli. Wszystkie prawa zastrzeżone.
Należy bezwzględnie przestrzegać wskazówek bezpieczeństwa.
Wskazówki bezpieczeństwa
W przypadku szkód spowodowanych brakiem przestrzegania niniejszych wskazówek
bezpieczeństwa gwarancja traci ważność. Nie ponosimy odpowiedzialności za szkody wtórne. Nie
ponosimy jakiejkolwiek odpowiedzialności za szkody rzeczowe i obrażenia spowodowane
nieprawidłowym użyciem lub nieprzestrzeganiem wskazówek bezpieczeństwa. W takich
przypadkach gwarancja ulega unieważnieniu.
W instrukcji obsługi znak wykrzyknika w trójkącie oznacza ważne uwagi.
Symbol „dłoni” oznacza specjalne wskazówki i informacje eksploatacyjne.
• Ze względów bezpieczeństwa zabrania się dokonywania nieupoważnionych zmian i/lub modyfikacji
produktu.
Nigdy nie demontuj produktu.
• Produkt przeznaczony jest do użycia wyłącznie w suchych pomieszczeniach. Nie może ulec
zawilgoceniu lub zmoczeniu.
• Produkt ten nie jest zabawką i musi być trzymany poza zasięgiem dzieci. Używaj produktu wyłącznie
z dala od dzieci. Produkt zawiera małe elementy i baterię, które mogą być połknięte.
• Po wniesieniu produktu z otoczenia zimnego do ciepłego mogą wytworzyć się skropliny. Poczekaj aż
produkt osiągnie temperaturę pokojową zanim zaczniesz go używać.
• Nie pozostawiaj materiału opakowaniowego lezącego luzem, ponieważ może on stać się
niebezpieczną zabawką w rekach dzieci.
• Nie narażaj produktu na działanie wysokich temperatur, silnych drgań lub dużych obciążeń
mechanicznych.
Baterie i akumulatorki
• Przechowuj baterie/akumulatorki poza zasięgiem dzieci.
Strona 2 z 4
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
• Nie zostawiaj baterii/akumulatorków lezących luzem, ponieważ mogą zostać połknięte przez dzieci
lub zwierzęta. W przypadku połknięcia natychmiast skontaktuj się z lekarzem.
• Baterie cieknące lub uszkodzone mogą powodować chemiczne poparzenia skóry. Noś zatem
odpowiednie rękawice ochronne.
• Zabrania się doprowadzania do zwarć, wrzucania do ognia i otwierania baterii/akumulatorków.
Zagrożenie wybuchem!
• Nie ładuj zwykłych baterii. Zagrożenie wybuchem! Ładuj tylko akumulatorki przeznaczone do tego
celu; użyj odpowiedniej ładowarki.
• Przy wkładaniu baterii/akumulatorka sprawdź prawidłowość biegunów (zwróć uwagę na plus/+ i
minus/-).
Instalacja
Postępuj w następującej kolejności:
1. Zamocuj dołączoną podkładkę gumową na wał wskazówki.
2. Zamocuj mechanizm zegara od tyłu przez otwór do cyferblatu i ustaw równo poziomo, tak, aby
wspornik do zawieszania skierowany był ku górze.
3. Umieść podkładkę nad wałem wskazówki i dokręć mechanizm zegarowy środkową nakrętką z łbem
sześciokątnym. Pamiętaj, aby nie dokręcać nakrętki zbyt mocno, aby jej nie uszkodzić i nie wygiąć.
4. Najpierw włóż wskazówkę godziny a następnie ostrożnie nałóż wskazówkę minut na wał
wskazówki i zabezpiecz za pomocą małej, karbowanej nakrętki. Jeśli używana jest wskazówka sekund
wał wskazówki można zabezpieczyć ślepą nakrętką.
5. Na końcu nałóż wskazówkę sekund na wał wskazówki, jeśli jest ona używana.
6. Ustaw wszystkie wskazówki zegara na pozycji godziny 12:00.
7. Upewnij się, że wskazówki są wyosiowane równolegle do cyferblatu tak, aby nie dotykały jedna
drugiej podczas pracy ani nie tarły o cyferblat.
8. Zamocuj serce wahadła na pręcie wahadła.
9. Odbezpiecz wspornik wspierający wahadło z mechanizmu blokującego z tyłu obudowy i zamontuj
wahadło.
Wskazówki minut i sekund oraz wahadło nie powinny przekraczać poniższych wymiarów i ciężarów:
Wskazówka minut: maks. 160 mm / 6 g
Wskazówka sekund: maks. 130 mm / 6g
Wahadło musi mieć możliwość swobodnego kołysania.
Wkładanie baterii/akumulatorka
• Włóż baterię typu 1.5 V Mignon/AA do zasobnika baterii z tyłu koperty, przestrzegając prawidłowej
biegunowości. Bieguny oznaczono we wnętrzu zasobnika baterii.
• Wymiana baterii jest konieczna, kiedy zegar zatrzyma się lub pogorszy się dokładność mechanizmu.
Można stosować akumulatorek, ale ze względu na niższe napięcie wyjściowe (akumulatorek
= 1.2V, zwykła bateria = 1.5V) i mniejszą pojemność, żywotność akumulatorków jest krótsza.
Ustawianie godziny
Ustaw godzinę obracając pokrętło regulacji z symbolem zegara z tyłu koperty. Pokrętło regulacji
można obracać w tym przypadku w obu kierunkach.
Strona 3 z 4
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Dane techniczne
a) Dane dot. baterii
Typ: 1.5 V/DC (bateria AA/mignon)
Żywotność baterii: około 1 rok
b) Dane mechaniczne
Nr produktu Wał (mm) Otwór wskazówki
(mm)
Grubość
cyferblatu (mm)
Otwór montażowy
(mm)
51 68 79 14.8 2.8 x 3.8 / 5 Otwór
szczelinowy/okrągły
51 68 81 16.8 2.8 x 3.8 / 5 Otwór
szczelinowy/okrągły
51 68 82 20.4 2.8 x 3.8 / 5 Otwór
szczelinowy/okrągły
http://www.conrad.pl
maks. 3 8
maks. 5 8
maks. 9 8
