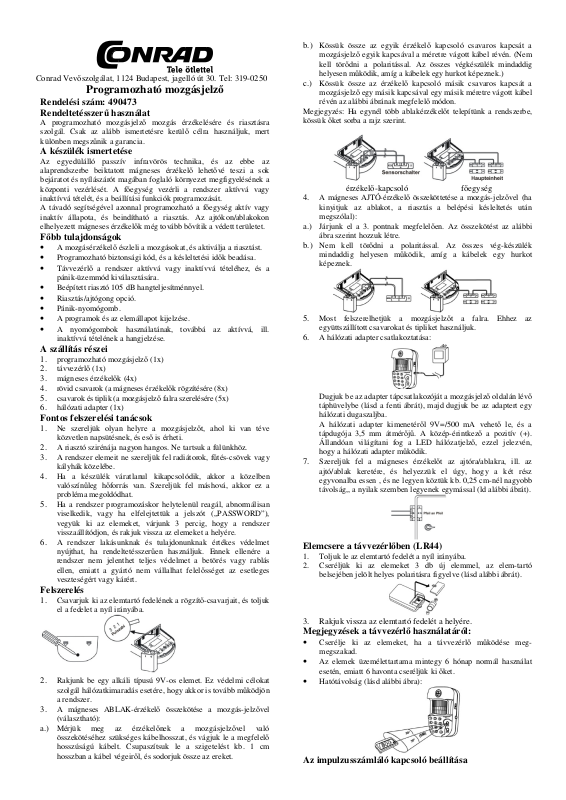

Conrad 490473 Instructions for use [hu]
Conrad Vevőszolgálat, 1124 Budapest, jagelló út 30. Tel: 319-0250
Programozható mozgásjelző
Rendelési szám: 490473
Rendeltetésszerű használat
A programozható mozgásjelző mozgás érzékelésére és riasztásra
szolgál. Csak az alább ismertetésre kerülő célra használjuk, mert
különben megszűnik a garancia.
A készülék ismertetése
Az egyedülálló passzív infravörös technika, és az ebbe az
alaprendszerbe beiktatott mágneses érzékelő lehetővé teszi a sok
bejáratot és nyílászárót magában foglaló környezet megfigyelésének a
központi vezérlését. A főegység vezérli a rendszer aktívvá vagy
inaktívvá tételét, és a beállítási funkciók programozását.
A távadó segítségével azonnal programozható a főegység aktív vagy
inaktív állapota, és beindítható a riasztás. Az ajtókon/ablakokon
elhelyezett mágneses érzékelők még tovább bővítik a védett területet.
Főbb tulajdonságok
•
A mozgásérzékelő észleli a mozgásokat, és aktiválja a riasztást.
•
Programozható biztonsági kód, és a késleltetési idők beadása.
•
Távvezérlő a rendszer aktívvá vagy inaktívvá tételéhez, és a
pánik-üzemmód kiválasztására.
•
Beépített riasztó 105 dB hangteljesítménnyel.
•
Riasztás/ajtógong opció.
•
Pánik-nyomógomb.
•
A programok és az elemállapot kijelzése.
•
A nyomógombok használatának, továbbá az aktívvá, ill.
inaktívvá tételének a hangjelzése.
A szállítás részei
1.
programozható mozgásjelző (1x)
2.
távvezérlő (1x)
3.
mágneses érzékelők (4x)
4.
rövid csavarok (a mágneses érzékelők rögzítésére (8x)
5.
csavarok és tiplik (a mozgásjelző falra szerelésére (5x)
6.
hálózati adapter (1x)
Fontos felszerelési tanácsok
1.
Ne szereljük olyan helyre a mozgásjelzőt, ahol ki van téve
közvetlen napsütésnek, és eső is érheti.
2.
A riasztó szirénája nagyon hangos. Ne tartsuk a fülünkhöz.
3.
A rendszer elemeit ne szereljük fel radiátorok, fűtés-csövek vagy
kályhák közelébe.
4.
Ha a készülék váratlanul kikapcsolódik, akkor a közelben
valószínűleg hőforrás van. Szereljük fel máshová, akkor ez a
probléma megoldódhat.
5.
Ha a rendszer programozáskor helytelenül reagál, abnormálisan
viselkedik, vagy ha elfelejtettük a jelszót („PASSWORD”),
vegyük ki az elemeket, várjunk 3 percig, hogy a rendszer
visszaállítódjon, és rakjuk vissza az elemeket a helyére.
6.
A rendszer lakásunknak és tulajdonunknak értékes védelmet
nyújthat, ha rendeltetésszerűen használjuk. Ennek ellenére a
rendszer nem jelenthet teljes védelmet a betörés vagy rablás
ellen, emiatt a gyártó nem vállalhat felelősséget az esetleges
veszteségért vagy kárért.
Felszerelés
1.
Csavarjuk ki az elemtartó fedelének a rögzítő-csavarjait, és toljuk
el a fedelet a nyíl irányába.
2.
Rakjunk be egy alkáli típusú 9V-os elemet. Ez védelmi célokat
szolgál hálózatkimaradás esetére, hogy akkor is tovább működjön
a rendszer.
3.
A mágneses ABLAK-érzékelő összekötése a mozgás-jelzővel
(választható):
a.)
Mérjük meg az érzékelőnek a mozgásjelzővel való
összekötéséhez szükséges kábelhosszat, és vágjuk le a megfelelő
hosszúságú kábelt. Csupaszítsuk le a szigetelést kb. 1 cm
hosszban a kábel végeiről, és sodorjuk össze az ereket.
b.)
Kössük össze az egyik érzékelő kapcsoló csavaros kapcsát a
mozgásjelző egyik kapcsával a méretre vágott kábel révén. (Nem
kell törődni a polaritással. Az összes végkészülék mindaddig
helyesen működik, amíg a kábelek egy hurkot képeznek.)
c.)
Kössük össze az érzékelő kapcsoló másik csavaros kapcsát a
mozgásjelző egy másik kapcsával egy másik méretre vágott kábel
révén az alábbi ábrának megfelelő módon.
Megjegyzés: Ha egynél több ablakérzékelőt telepítünk a rendszerbe,
kössük őket sorba a rajz szerint.
érzékelő-kapcsoló főegység
4.
A mágneses AJTÓ-érzékelő összeköttetése a mozgás-jelzővel (ha
kinyitjuk az ablakot, a riasztás a belépési késleltetés után
megszólal):
a.)
Járjunk el a 3. pontnak megfelelően. Az összekötést az alábbi
ábra szerint hozzuk létre.
b.)
Nem kell törődni a polaritással. Az összes vég-készülék
mindaddig helyesen működik, amíg a kábelek egy hurkot
képeznek.
5.
Most felszerelhetjük a mozgásjelzőt a falra. Ehhez az
együttszállított csavarokat és tipliket használjuk.
6.
A hálózati adapter csatlakoztatása:
Dugjuk be az adapter tápcsatlakozóját a mozgásjelző oldalán lévő
táphüvelybe (lásd a fenti ábrát), majd dugjuk be az adaptert egy
hálózati dugaszaljba.
A hálózati adapter kimenetéről 9V=/500 mA vehető le, és a
tápdugója 3,5 mm átmérőjű. A közép-érintkező a pozitív (+).
Állandóan világítani fog a LED hálózatjelző, ezzel jelezvén,
hogy a hálózati adapter működik.
7.
Szereljük fel a mágneses érzékelőt az ajtóra/ablakra, ill. az
ajtó/ablak keretére, és helyezzük el úgy, hogy a két rész
egyvonalba essen , és ne legyen köztük kb. 0,25 cm-nél nagyobb
távolság,, a nyilak szemben legyenek egymással (ld alábbi ábrát).
Elemcsere a távvezérlőben (LR44)
1. Toljuk le az elemtartó fedelét a nyíl irányába.
2. Cseréljük ki az elemeket 3 db új elemmel, az elem-tartó
belsejében jelölt helyes polaritásra figyelve (lásd alábbi ábrát).
3. Rakjuk vissza az elemtartó fedelét a helyére.
Megjegyzések a távvezérlő használatáról:
•
Cserélje ki az elemeket, ha a távvezérlő működése meg-
megszakad.
•
Az elemek üzemélettartama mintegy 6 hónap normál használat
esetén, emiatt 6 havonta cseréljük ki őket.
•
Hatótávolság (lásd alábbi ábra):
Az impulzusszámláló kapcsoló beállítása
(az elemtartóban, lásd a legelső ábrán: „Pulszahl”)
Az impulzusszám (IMPULS = 1P, 2P vagy 3P) azt adja meg, hogy
hány riasztás-kiváltó jelnek kell az érzékelőre beérkeznie egy
beállított időtartamon belül ahhoz, hogy a vezérlőegységhez
továbbítsa azokat.
Ezzel az új technológiával lecsökken a hamis riasztások száma.
Állítsuk az impulzusszámot 1P-re (ez a gyári beállítás is) (a
tolókapcsoló a balszélen áll), ha azonnal kell reagálnia az érzékelőnek.
Állítsuk az impulzus-számot 2P-re (a tolókapcsoló középen áll), hogy
a hibás riasztások számát csökkentsük, és ésszerű reakcióidőt érjünk
el. Állítsuk az impulzusszámot 3P-re (a toló-kapcsoló a jobbszélen
áll), hogy a hibás riasztásokkal szemben a legnagyobb védelmet
kapjuk. De ebben az esetben lerövidül az észlelési tartomány.
Programozás
Megjegyzés:
beállítása „0-0-0”. Ekkor beadhatjuk saját biztonsági kódunkat (max.
6 számjegyet). Ha 6 jegynél hosszabb kódot adunk be, felhangzik egy
hibajelzés.
1. Az új biztonsági kód beadása:
a.)
Nyomjuk meg a „0-0-0” számjegygombokat.
b.)
Nyomjuk meg a „PROG” gombot.
c.)
Adjuk be az új kódot (1 ÷ 6 számjegyet).
d.)
Nyomjuk meg ismét a „PROG” gombot.
2.
Egy már meglévő biztonsági kód megváltoztatása
a.)
Adjuk be a régi kódot.
b.)
Nyomjuk meg a „PROG” gombot.
c.)
Adjuk be az új kódot (1 ÷ 6 számjegyet).
d.)
Nyomjuk meg ismét a „PROG” gombot.
3.
A riasztási ütem programozása
a.)
Nyomjuk meg a „PROG” gombot.
b.)
Nyomjuk meg az „1”, „2” vagy „3” számjegygombot a megfelelő
impulzusszámhoz.
„1” = 30 másodperc riasztás két ciklusban, közben
30 másodperc szünet (gyári beállítás)
„2” = 60 másodperc riasztás két ciklusban, közben
30 másodperc szünet
„3” = 90 másodperc riasztás két ciklusban, közben
60 másodperc szünet
4.
A belépési késleltetés programozása
a.)
Nyomjuk meg a „PROG” gombot.
b.)
Nyomjuk meg a „7”, „8” vagy „9” számjegygombot a megfelelő
késleltetéshez.
„7” = 20 másodperc késleltetés (gyári beállítás)
„8” = 10 másodperc késleltetés
„9” = 0 másodperc késleltetés
Figyelem! A programozást csak inaktív üzemmódban lehet elvégezni.
Ha a rendszer aktív, akkor ez a kiegészítő védelem nem
programozható.
Amikor először rakjuk be az elemeket, a biztonsági kód
Üzembeállítás
1.
A rendszer aktívvá tétele
a.)
Adjuk be a biztonsági kódunkat (vagy „0-0-0”-t, ha nem
változtattuk meg a kódot).
b.)
Nyomjuk meg az „ON/OFF" (be/ki) gombot. Az aktivizálás
visszaigazolásául három rövid csipogás hangzik fel.
c.)
Megnyomhatjuk egyébként a távvezérlőn az „ARM” gombot is a
főegység aktívvá tétele céljából.
Megjegyzések:
•
Az aktivizálás előtt feltétlenül kapcsoljuk ki az ajtógongkapcsolót (CHIME).
•
60 másodperc múlva felhangzik egy csipogó hang, ha az érzékelő
üzemkész állapotban van, és van adva egy kilépési késleltetési
idő a rendszer aktívvá tétele után. A csipogó hang után a rendszer
üzemkész.
2.
A rendszer hatástalanítása
a.)
Adjuk be a biztonsági kódunkat.
b.)
Nyomjuk meg az ON/OFF (be/ki) gombot. Három rövid csipogás
hangzik fel a hatástalanítás vissza-igazolásául.
c.)
Megnyomhatjuk egyébként a „DISARM” gombot is a
távvezérlőn a főegység hatástalanítása céljából.
3.
Ajtógong be/ki (CHIME):
a.)
Toljuk a gongkapcsolót (CHIME) az „ON” állásba.
b.)
Várjunk 60 másodpercig, miután felhangzott az érzékelő
készenléti csipogó hangjele, majd egy gong bim-bam hangzik fel,
ha mozgás-érzékelés történik.
4.
Pánik-nyomógomb (PANIC):
a.)
Nyomjuk meg a PANIC gombot a főegységen vagy a
távvezérlőn, hogy a 30 másodpercig tartó riasztást azonnal
megszólaltassuk.
b.)
A riasztás leállítására adjuk be a biztonsági kódot, és nyomjuk
meg a DISARM (hatástalanítás) gombot a főegységen vagy a
távvezérlőn.
A hatókörzet vizsgálata
A rendszer felszerelési helyének a kiválasztása után bekapcsolhatjuk a
gongot. Várjunk 60 másodpercig az üzemkész állapotra. Majd
menjünk el a mozgásjelző előtt. Ha a készülék mozgást észlel,
felhangzik a gongszó. Ha nem szólal meg a gong, akkor az észlelési
zónán kívül mozgunk. Az észlelési távolság vizsgálata alapján a jobb
fedés eléréséhez választhatjuk meg az érzékelő helyét és szögét. A
vizsgálat után kapcsoljuk ki a gongot.
Elemállapot-kijelzés
Ha a 9V-os elem kimerülőfélben van, a LED 3 másod-percenként
kigyullad, hogy jelezze az elem alacsony kapacitását az aktív
üzemmódban.
Megjegyzés: Azonnal cseréljük ki ilyenkor az elemet, mert különben
nem működik jól az érzékelő.
A mozgásészlelés tárolásának a kijelzése
Ha hatástalanítottuk a rendszert, és a LED háromszor felvillan, ez azt
jelenti, hogy az utolsó aktív állapot óta a rendszer mozgást észlelt.
Ilyenkor belépés után alaposan vizsgáljuk meg az irodát/lakást.
Hibajelentések
A.)
A rendszer nem tehető aktívvá/inaktívvá
−
Ellenőrizzük, hogy a helyes biztonsági kódot adtuk-e be, és adjuk
be még egyszer a helyes kódot.
−
Ha ez nem használt, vegyük ki a 9V-os elemet, húzzuk ki az
adapterdugót, várjunk kb. 3 másod-percet, majd rakjuk/dugjuk
vissza őket. Majd próbálkozzunk újra az „ARM/CHIME”
gombbal.
B.) A mágneses érzékelő hibás riasztása
hogy helyes-e az összeköttetés.
esetén nézzük meg,
Műszaki adatok
a mozgásjelző táplálása: 1 db 9V-os elem vagy 230V~/9V= adapter
a távvezérlő táplálása: 3 db LR44 gombelem(része a szállításnak)
hatótávolság: kb. 3 méter
riasztási hangjel: 105 dB
Fontos tudnivalók az elemekről
•
A legjobb teljesítés érdekében használjunk alkáli típusú elemeket.
•
Ne használjunk keverten régi és új elemeket, vagy elemeket és
akkukat., valamint különböző típusú elemeket egyszerre.
•
Ha hosszabb ideig nem fogjuk használni a rendszert, vegyük ki az
egységeiből az elemeket, mivel a kifolyt elemek tartós kárt
okoznak.
•
Ne dobjuk a kimerült elemeket a háztartási hulladék közé, hanem
dobjuk be az erre a célra rendszeresített gyűjtőládába. Az
elemeket csak teljesen kimerült állapotban dobjuk ki rövidzár
ellen védett módon (pl. ragasszuk le a pólusait).
Biztonsági előírások
Általános előírások
•
Az elektromos készülékek és csomagolóanyagaik nem valók
gyerekek kezébe.
•
Környezetbarát módon távolítsuk el a csomagoló- és
kopóanyagokat.
Biztonsági előírások
A kezelési utasítás figyelmen kívül hagyásából eredő károk
esetén megszűnik a garancia. Nem vállalunk felelősséget a
következményes károkért sem.
•
Csak az előírt feszültséggel tápláljuk a készülékeket.
•
Az esetleges javításhoz csak eredeti alkatrészeket használjunk a
komoly károk megelőzése érdekében.
•
Vizsgáljuk meg rendszeresen az összekötő- és a tápvezetékek és
szigetelésük épségét. Hiba vagy látható sérülés esetén nem
szabad üzembe állítani az adott készüléket.
•
A javítást és egyéb műveleteket, pl. biztosítékcserét csak
szakemberrel végeztessünk.
•
A kezelési és csatlakozási hibák kívül esnek a gyártó hatáskörén,
ezért nem vállal felelősséget az ezekből fakadó károkért.
•
Minden esetben vizsgáljuk meg, hogy a rendszer alkalmas-e az
adott helyszínen történő használatra.
Loading...
