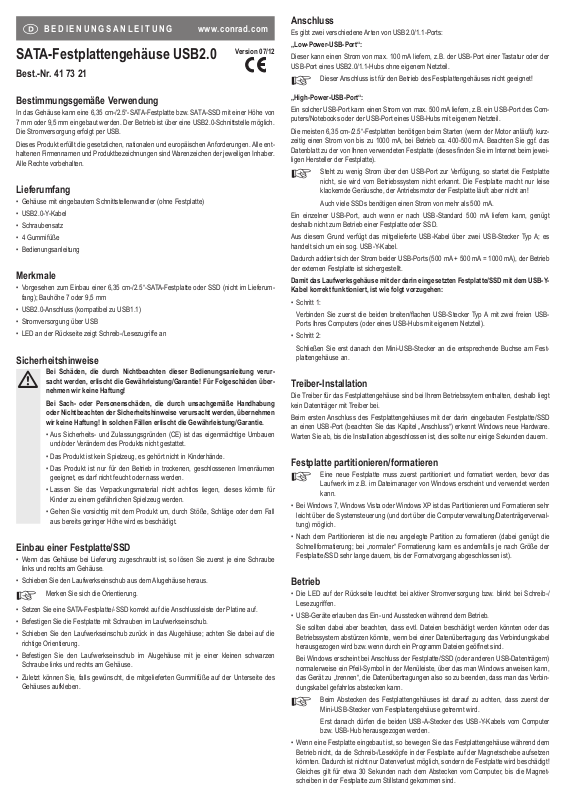

Conrad 41 73 21 Operating Instructions [ml]

BEDIENUNGSANLEITUNG www.conrad.com



SATA-Festplattengehäuse USB2.0

Version 07/12

Best.-Nr. 41 73 21

Bestimmungsgemäße Verwendung

In das Gehäuse kann eine 6,35 cm-/2.5“-SATA-Festplatte bzw. SATA-SSD mit einer Höhe von
7 mm oder 9,5 mm eingebaut werden. Der Betrieb ist über eine USB2.0-Schnittstelle möglich.
Die Stromversorgung erfolgt per USB.

Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle ent­haltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.
Alle Rechte vorbehalten.

Lieferumfang

• Gehäuse mit eingebautem Schnittstellenwandler (ohne Festplatte)

• USB2.0-Y-Kabel

• Schraubensatz

• 4 Gummifüße

• Bedienungsanleitung

Merkmale

• Vorgesehen zum Einbau einer 6,35 cm-/2.5“-SATA-Festplatte oder SSD (nicht im Lieferum­fang); Bauhöhe 7 oder 9,5 mm

• USB2.0-Anschluss (kompatibel zu USB1.1)

• Stromversorgung über USB

• LED an der Rückseite zeigt Schreib-/Lesezugriffe an

Sicherheitshinweise

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verur-

sacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden über-



nehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung

oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen
wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie.

• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen

und/oder Verändern des Produkts nicht gestattet.

• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände.

• Das Produkt ist nur für den Betrieb in trockenen, geschlossenen Innenräumen

geeignet, es darf nicht feucht oder nass werden.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für

Kinder zu einem gefährlichen Spielzeug werden.

• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall

aus bereits geringer Höhe wird es beschädigt.

Einbau einer Festplatte/SSD

• Wenn das Gehäuse bei Lieferung zugeschraubt ist, so lösen Sie zuerst je eine Schraube
links und rechts am Gehäuse.

• Schieben Sie den Laufwerkseinschub aus dem Alugehäuse heraus.

Merken Sie sich die Orientierung.

☞

• Setzen Sie eine SATA-Festplatte/-SSD korrekt auf die Anschlussleiste der Platine auf.

• Befestigen Sie die Festplatte mit Schrauben im Laufwerkseinschub.

• Schieben Sie den Laufwerkseinschub zurück in das Alugehäuse; achten Sie dabei auf die
richtige Orientierung.

• Befestigen Sie den Laufwerkseinschub im Alugehäuse mit je einer kleinen schwarzen
Schraube links und rechts am Gehäuse.

• Zuletzt können Sie, falls gewünscht, die mitgelieferten Gummifüße auf der Unterseite des
Gehäuses aufkleben.

Anschluss

Es gibt zwei verschiedene Arten von USB2.0/1.1-Ports:

„Low-Power-USB-Port“:

Dieser kann einen Strom von max. 100 mA liefern, z.B. der USB-Port einer Tastatur oder der
USB-Port eines USB2.0/1.1-Hubs ohne eigenem Netzteil.

Dieser Anschluss ist für den Betrieb des Festplattengehäuses nicht geeignet!

☞

„High-Power-USB-Port“:

Ein solcher USB-Port kann einen Strom von max. 500 mA liefern, z.B. ein USB-Port des Com­puters/Notebooks oder der USB-Port eines USB-Hubs mit eigenem Netzteil.

Die meisten 6,35 cm-/2.5“-Festplatten benötigen beim Starten (wenn der Motor anläuft) kurz­zeitig einen Strom von bis zu 1000 mA, bei Betrieb ca. 400-500 mA. Beachten Sie ggf. das
Datenblatt zu der von Ihnen verwendeten Festplatte (dieses fi nden Sie im Internet beim jewei-
ligen Hersteller der Festplatte).

Steht zu wenig Strom über den USB-Port zur Verfügung, so startet die Festplatte

☞

Auch viele SSDs benötigen einen Strom von mehr als 500 mA.
Ein einzelner USB-Port, auch wenn er nach USB-Standard 500 mA liefern kann, genügt

deshalb nicht zum Betrieb einer Festplatte oder SSD.
Aus diesem Grund verfügt das mitgelieferte USB-Kabel über zwei USB-Stecker Typ A; es

handelt sich um ein sog. USB-Y-Kabel.
Dadurch addiert sich der Strom beider USB-Ports (500 mA + 500 mA = 1000 mA), der Betrieb

der externen Festplatte ist sichergestellt.

Damit das Laufwerksgehäuse mit der darin eingesetzten Festplatte/SSD mit dem USB-Y­Kabel korrekt funktioniert, ist wie folgt vorzugehen:

• Schritt 1:
Verbinden Sie zuerst die beiden breiten/fl achen USB-Stecker Typ A mit zwei freien USB-

• Schritt 2:
Schließen Sie erst danach den Mini-USB-Stecker an die entsprechende Buchse am Fest-

nicht, sie wird vom Betriebssystem nicht erkannt. Die Festplatte macht nur leise
klackernde Geräusche, der Antriebsmotor der Festplatte läuft aber nicht an!

Ports Ihres Computers (oder eines USB-Hubs mit eigenem Netzteil).

plattengehäuse an.

Treiber-Installation

Die Treiber für das Festplattengehäuse sind bei Ihrem Betriebssytem enthalten, deshalb liegt
kein Datenträger mit Treiber bei.

Beim ersten Anschluss des Festplattengehäuses mit der darin eingebauten Festplatte/SSD
an einen USB-Port (beachten Sie das Kapitel „Anschluss“) erkennt Windows neue Hardware.
Warten Sie ab, bis die Installation abgeschlossen ist, dies sollte nur einige Sekunden dauern.

Festplatte partitionieren/formatieren

Eine neue Festplatte muss zuerst partitioniert und formatiert werden, bevor das

☞

• Bei Windows 7, Windows Vista oder Windows XP ist das Partitionieren und Formatieren sehr

• Nach dem Partitionieren ist die neu angelegte Partition zu formatieren (dabei genügt die

Laufwerk im z.B. im Dateimanager von Windows erscheint und verwendet werden
kann.

leicht über die Systemsteuerung (und dort über die Computerverwaltung/Datenträgerverwal­tung) möglich.

Schnellformatierung; bei „normaler“ Formatierung kann es andernfalls je nach Größe der
Festplatte/SSD sehr lange dauern, bis der Formatvorgang abgeschlossen ist).

Betrieb

• Die LED auf der Rückseite leuchtet bei aktiver Stromversorgung bzw. blinkt bei Schreib-/
Lesezugriffen.

• USB-Geräte erlauben das Ein- und Ausstecken während dem Betrieb.

Sie sollten dabei aber beachten, dass evtl. Dateien beschädigt werden könnten oder das

Betriebssystem abstürzen könnte, wenn bei einer Datenübertragung das Verbindungskabel
herausgezogen wird bzw. wenn durch ein Programm Dateien geöffnet sind.

Bei Windows erscheint bei Anschluss der Festplatte/SSD (oder anderen USB-Datenträgern)

normalerweise ein Pfeil-Symbol in der Menüleiste, über das man Windows anweisen kann,
das Gerät zu „trennen“, die Datenübertragungen also so zu beenden, dass man das Verbin­dungskabel gefahrlos abstecken kann.

Beim Abstecken des Festplattengehäuses ist darauf zu achten, dass zuerst der

☞

Erst danach dürfen die beiden USB-A-Stecker des USB-Y-Kabels vom Computer

• Wenn eine Festplatte eingebaut ist, so bewegen Sie das Festplattengehäuse während dem

Mini-USB-Stecker vom Festplattengehäuse getrennt wird.

bzw. USB-Hub herausgezogen werden.

Betrieb nicht, da die Schreib-/Leseköpfe in der Festplatte auf der Magnetscheibe aufsetzen
könnten. Dadurch ist nicht nur Datenverlust möglich, sondern die Festplatte wird beschädigt!
Gleiches gilt für etwa 30 Sekunden nach dem Abstecken vom Computer, bis die Magnet­scheiben in der Festplatte zum Stillstand gekommen sind.

Handhabung

• Der Betrieb ist nur in trockenen Innenräumen zulässig. Das Produkt darf nicht feucht oder
nass werden!

Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in einen warmen

Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das
Produkt zerstören.

Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor es angeschlossen und

verwendet wird. Dies kann u.U. mehrere Stunden dauern.

• Vermeiden Sie folgende widrige Umgebungsbedingungen am Aufstellungsort oder beim
Transport:

- Nässe oder zu hohe Luftfeuchtigkeit

- Extreme Kälte oder Hitze, direkte Sonneneinstrahlung

- Staub oder brennbare Gase, Dämpfe oder Lösungsmittel

- starke Vibrationen, Stöße, Schläge

- starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern

• Achten Sie beim Aufstellen des Produkts darauf, dass das Kabel nicht geknickt oder
gequetscht wird.

Reinigung

Bevor Sie das Gerät reinigen, trennen Sie es von der USB-Verbindung. Ziehen Sie dazu den
Mini-USB-Stecker aus dem Festplattengehäuse. Wenn eine Festplatte im Festplattengehäuse
eingebaut ist, warten Sie anschließend mindestens 30 Sekunden, bis die Magnetscheiben der
Festplatte vollständig zum Stillstand gekommen sind (siehe auch Kapitel „Betrieb“).

Zur Reinigung des Produkts genügt ein trockenes, weiches und sauberes Tuch. Verwenden
Sie keine aggressiven Reinigungsmittel, dies kann zu Verfärbungen führen.

Drücken Sie beim Reinigen nicht zu stark auf die Oberfl äche, um Kratzspuren zu vermeiden.
Staub kann sehr leicht mit einem sauberen, langhaarigen Pinsel und einem Staubsauger ent-

fernt werden.

Tipps & Hinweise

• Manche Notebooks liefern an ihren USB-Anschlüssen weniger als 500 mA pro Port. In
diesem Fall könnte der Betrieb der Festplatte nicht möglich sein (Festplatte läuft nicht an,
wird nicht erkannt, o.ä.). In diesem Fall ist ein externer USB-Hub mit eigenem Netzteil zu
verwenden.

Dies könnte vor allem dann auftreten, wenn das Notebook im Akkubetrieb arbeitet und nicht

mit seinem Netzteil verbunden ist.

• Es gibt USB2.0-Ports, die einen Strom von mehr als 500 mA liefern können. Hier wäre kein
USB-Y-Kabel erforderlich, sondern es genügt ein einfaches USB-Kabel. Leider ist aufgrund
der Vielzahl an verschiedenen Computern keine Aussage darüber möglich, ob ein USB-Port
dazu in der Lage ist oder nicht. Verwenden Sie deshalb aus Sicherheitsgründen immer das
mitgelieferte USB-Y-Kabel.

• Selbstverständlich ist der Anschluss des Festplattengehäuses auch an einen USB3.0-Port
möglich. Hier ist jedoch normalerweise keine (bzw. nur eine sehr geringe) Geschwindigkeits­steigerung möglich, da das Festplattengehäuse mit USB2.0 arbeitet.

Da ein USB3.0-Port lt. Standard einen Strom von 900 mA liefern kann, müssen normaler-

weise nicht beide USB-A-Stecker angeschlossen werden. Es genügt, den USB-A-Stecker zu
verwenden, der über das Kabel direkt mit dem Mini-USB-Stecker verbunden ist, zu verwen­den. Der zweite USB-A-Stecker am anderen Ende des Kabels (der Stecker mit dem dünnen
Kabel) bleibt frei.

Entsorgung

Elektrische und elektronische Geräte gehören nicht in den Hausmüll.

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden

gesetzlichen Bestimmungen.

Technische Daten

Anschluss .................................................... USB2.0 (kompatibel zu USB1.1)

Zum Einbau geeignete Festplatte/SSD ....... SATA, 6,35 cm/2.5“, Bauhöhe 7 oder 9,5 mm

Abmessungen (L x B x H) ............................ 120 x 77 x 15,5 mm (ohne Gummifüße)

Gewicht ........................................................ 97 g (ohne Kabel/Festplatte)

Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1,

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mik-

Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik

© Copyright 2012 by Conrad Electronic SE.

D-92240 Hirschau (www.conrad.com).

roverfi lmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftli-
chen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.

und Ausstattung vorbehalten.

OPERATING INSTRUCTIONS www.conrad.com



SATA hard drive enclosure USB 2.0

Version 07/12

Item no. 41 73 21

Intended use

A 6.35 cm/2.5” SATA hard drive or a SATA-SSD with a height of 7 or 9.5 mm can be installed in
the enclosure. It can be operated via a USB2.0 interface. The power is supplied via the USB.

This product complies with the applicable national and European requirements. All names of
companies and products are the trademarks of the respective owner. All rights reserved.

Contents

• Enclosure with an installed interface converter (without hard drive)

• USB2.0 Y-cable

• Set of screws

• 4 rubber feet

• Operating Instructions

Features

• Intended for the installation of a 6.35 cm/2.5“ SATA hard drive or SSD (not enclosed); instal­lation height 7 or 9.5 mm

• USB 2.0 port (USB 1.1 compatible)

• Power supply via USB

• LED on the back indicates read/write access

Safety Instructions

The warranty will be void in the event of damage caused by failure to observe

these safety instructions! We do not assume any liability for any consequen-



tial damage!

Nor do we assume any liability for material and personal damage caused by

improper use or non-compliance with the safety instructions! In such cases,
the warranty will be null and void.

• The unauthorised conversion and/or modifi cation of the product is not permitted for

safety and approval reasons (CE).

• The product is not a toy and should be kept out of the reach of children.

• The product is only intended for use in dry, enclosed spaces, it must not get damp

or wet.

• Do not leave packing materials unattended. They may become dangerous play-

things for children.

• Handle the product with care, it can be damaged by impacts, blows, or accidental

drops, even from a low height.

Installation of a hard drive/SSD

• If the enclosure is screwed in place on delivery, fi rst loosen one screw on both the left and
right side of the enclosure.

• Pull the drive drawer out of the aluminium enclosure.

Take note of the orientation.

☞

• Plug the SATA hard drive/SSD correctly on to the terminal strip on the circuit board.

• Fasten the hard drive into the insert slot with 4 screws.

• Carefully insert the drive back into the aluminium enclosure; pay attention to the correct
orientation.

• Fasten the drive drawer in the aluminium enclosure with one small black screw on both the
left and right side of the enclosure.

• Finally, if desired, you can stick the enclosed rubber feet on the bottom of the enclosure.

Connection

There are two different types of USB2.0/1.1 ports:

“Low-power USB port”:

This can deliver a max current of 100 mA, e.g. the USB port of a keyboard or the USB port of
a USB 2.0/1.1 hub without a separate power supply unit.

This connector is not suitable for operating the hard drive enclosure!

☞

“High-power USB port”:

Such a USB port can supply a maximum power of 500 mA, e.g. a USB port on a computer/
laptop or the USB port on a USB hub with its own power unit.

On start up (when the motor starts), most 6.35 cm-/2.5” hard drives require a temporary current
of up to 1000 mA, during operation approx. 400-500 mA. Follow the instructions, as necessary,
on the data sheet for the hard drive you use (this is available on the Internet for the respective
manufacturer of the hard drive).

If the power supplied via the USB-port is not suffi cient, the hard drive will not start, it

☞

Many SSDs require a current of more than 500 mA too.
Therefore, one single USB port, even if it is able to provide 500 mA according to USB standard,

is not suffi cient to operate a hard drive or SSD.
For this reason, the USB cable enclosed features two USB plugs of type A; this is a so-called

USB Y-cable.
Thus, the current of both USB ports is added (500 mA + 500 mA = 1,000 mA) and the operation

of the external hard drive is ensured.

In order for the hard drive enclosure with the inserted hard drive/SSD to function prop­erly with the USB Y-cable, please proceed as follows:

• Step 1:
First connect both type A USB-plugs to two free USB ports on your computer (or to a USB hub

• Step 2:
Only after that may the mini USB plug be connected to the respective connector on the hard

will not be recognised by the operating system. The hard drive makes quiet clicking
noises, but the motor for the hard drive will not start!

with its own power unit).

drive enclosure.

Driver installation

Your operating system already contains the drivers for the hard drive enclosure, which is why
there is no data carrier with drivers enclosed in the delivery.

When you connect the hard drive enclosure with the installed hard drive/SSD to the USB port
for the fi rst time (see the chapter “Connection”), Windows will detect new hardware. Please
wait, until installation is complete; this should not take longer than a few seconds.

Partitioning / Formatting the Hard Drive

A new hard drive must be partitioned and formatted before it will appear in the

☞

• In Windows 7, Windows Vista or Windows XP, partitioning and formatting can be done easily

• After partitioning, the newly created partition has to be formatted (fast formatting is suffi cient;

Windows File Manager and before it can be used.

via the Control Panel (via Computer Management/Disk Management).

“normal” formatting may take a long time to complete, depending on the size of the hard
drive/SSD).

Operation

• The LED on the back lights up when power is supplied; it fl ashes during read/write access.

• USB devices can be connected and disconnected during operation.
You should, however, take into account that data may be corrupted or the operating system

may crash if the connection cable is disconnected while data is being transferred.

In Windows, an arrow symbol is displayed in the menu bar when the hard drive/SSD (or other

USB devices) is in use. Click this arrow symbol to “separate” the device, i.e. to terminate data
transmission, so you can disconnect the connection cable without risking the loss of data.

When disconnecting the hard drive enclosure make sure you fi rst disconnect the

☞

Only after that may the two USB A plugs of the USB Y-cable be removed from the

• If a hard drive is installed in the enclosure, do not move the hard drive enclosure during

mini USB plug from the hard drive enclosure.

computer or USB hub.

operation as the read/write heads in the hard drive may touch the magnetic disk. This may
not only lead to data loss but may also damage the hard drive! The same applies to the
30-second period after the hard drive enclosure has been switched off, until the magnetic
disk in the hard drive has come to a standstill.
