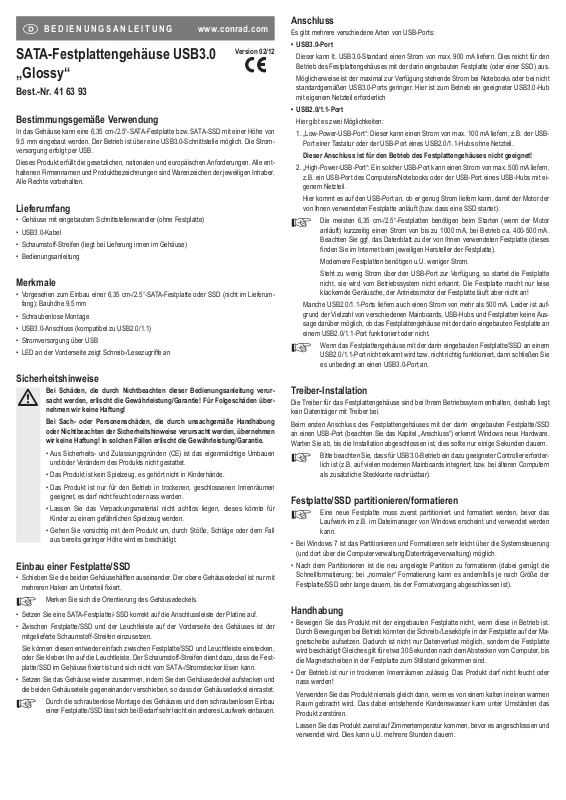

BEDIENUNGSANLEITUNG www.conrad.com



SATA-Festplattengehäuse USB3.0

Version 02/12

„Glossy“

Best.-Nr. 41 63 93

Bestimmungsgemäße Verwendung

In das Gehäuse kann eine 6,35 cm-/2.5“-SATA-Festplatte bzw. SATA-SSD mit einer Höhe von
9,5 mm eingebaut werden. Der Betrieb ist über eine USB3.0-Schnittstelle möglich. Die Strom­versorgung erfolgt per USB.

Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle ent­haltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.
Alle Rechte vorbehalten.

Lieferumfang

• Gehäuse mit eingebautem Schnittstellenwandler (ohne Festplatte)

• USB3.0-Kabel

• Schaumstoff-Streifen (liegt bei Lieferung innen im Gehäuse)

• Bedienungsanleitung

Merkmale

• Vorgesehen zum Einbau einer 6,35 cm-/2.5“-SATA-Festplatte oder SSD (nicht im Lieferum­fang); Bauhöhe 9,5 mm

• Schraubenlose Montage

• USB3.0-Anschluss (kompatibel zu USB2.0/1.1)

• Stromversorgung über USB

• LED an der Vorderseite zeigt Schreib-/Lesezugriffe an

Sicherheitshinweise

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verur-

sacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden über-



nehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung

oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen
wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie.

• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen

und/oder Verändern des Produkts nicht gestattet.

• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände.

• Das Produkt ist nur für den Betrieb in trockenen, geschlossenen Innenräumen

geeignet, es darf nicht feucht oder nass werden.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für

Kinder zu einem gefährlichen Spielzeug werden.

• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall

aus bereits geringer Höhe wird es beschädigt.

Einbau einer Festplatte/SSD

• Schieben Sie die beiden Gehäusehälften auseinander. Der obere Gehäusedeckel ist nur mit
mehreren Haken am Unterteil fi xiert.

Merken Sie sich die Orientierung des Gehäusedeckels.

☞

• Setzen Sie eine SATA-Festplatte/-SSD korrekt auf die Anschlussleiste der Platine auf.

• Zwischen Festplatte/SSD und der Leuchtleiste auf der Vorderseite des Gehäuses ist der
mitgelieferte Schaumstoff-Streifen einzusetzen.

Sie können diesen entweder einfach zwischen Festplatte/SSD und Leuchtleiste einstecken,

oder Sie kleben Ihn auf die Leuchtleiste. Der Schaumstoff-Streifen dient dazu, dass die Fest­platte/SSD im Gehäuse fi xiert ist und sich nicht vom SATA-/Stromstecker lösen kann.

• Setzen Sie das Gehäuse wieder zusammen, indem Sie den Gehäusedeckel aufstecken und
die beiden Gehäuseteile gegeneinander verschieben, so dass der Gehäusedeckel einrastet.

Durch die schraubenlose Montage des Gehäuses und dem schraubenlosen Einbau

☞

einer Festplatte/SSD lässt sich bei Bedarf sehr leicht ein anderes Laufwerk einbauen.

Anschluss

Es gibt mehrere verschiedene Arten von USB-Ports:

• USB3.0-Port

Dieser kann lt. USB3.0-Standard einen Strom von max. 900 mA liefern. Dies reicht für den

Betrieb des Festplattengehäuses mit der darin eingebauten Festplatte (oder einer SSD) aus.

Möglicherweise ist der maximal zur Verfügung stehende Strom bei Notebooks oder bei nicht

standardgemäßen USB3.0-Ports geringer. Hier ist zum Betrieb ein geeigneter USB3.0-Hub
mit eigenem Netzteil erforderlich

• USB2.0/1.1-Port

Hier gibt es zwei Möglichkeiten:

1. „Low-Power-USB-Port“: Dieser kann einen Strom von max. 100 mA liefern, z.B. der USB­Port einer Tastatur oder der USB-Port eines USB2.0/1.1-Hubs ohne Netzteil.

Dieser Anschluss ist für den Betrieb des Festplattengehäuses nicht geeignet!

2. „High-Power-USB-Port“: Ein solcher USB-Port kann einen Strom von max. 500 mA liefern,
z.B. ein USB-Port des Computers/Notebooks oder der USB-Port eines USB-Hubs mit ei­genem Netzteil.

Hier kommt es auf den USB-Port an, ob er genug Strom liefern kann, damit der Motor der

von Ihnen verwendeten Festplatte anläuft (bzw. dass eine SSD startet).

Die meisten 6,35 cm-/2.5“-Festplatten benötigen beim Starten (wenn der Motor

☞

Modernere Festplatten benötigen u.U. weniger Strom.
Steht zu wenig Strom über den USB-Port zur Verfügung, so startet die Festplatte

Manche USB2.0/1.1-Ports liefern auch einen Strom von mehr als 500 mA. Leider ist auf-

☞

anläuft) kurzzeitig einen Strom von bis zu 1000 mA, bei Betrieb ca. 400-500 mA.
Beachten Sie ggf. das Datenblatt zu der von Ihnen verwendeten Festplatte (dieses
fi nden Sie im Internet beim jeweiligen Hersteller der Festplatte).

nicht, sie wird vom Betriebssystem nicht erkannt. Die Festplatte macht nur leise
klackernde Geräusche, der Antriebsmotor der Festplatte läuft aber nicht an!

grund der Vielzahl von verschiedenen Mainboards, USB-Hubs und Festplatten keine Aus­sage darüber möglich, ob das Festplattengehäuse mit der darin eingebauten Festplatte an
einem USB2.0/1.1-Port funktioniert oder nicht.

Wenn das Festplattengehäuse mit der darin eingebauten Festplatte/SSD an einem

USB2.0/1.1-Port nicht erkannt wird bzw. nicht richtig funktioniert, dann schließen Sie
es unbedingt an einen USB3.0-Port an.

Treiber-Installation

Die Treiber für das Festplattengehäuse sind bei Ihrem Betriebssytem enthalten, deshalb liegt
kein Datenträger mit Treiber bei.

Beim ersten Anschluss des Festplattengehäuses mit der darin eingebauten Festplatte/SSD
an einen USB-Port (beachten Sie das Kapitel „Anschluss“) erkennt Windows neue Hardware.
Warten Sie ab, bis die Installation abgeschlossen ist, dies sollte nur einige Sekunden dauern.

Bitte beachten Sie, dass für USB3.0-Betrieb ein dazu geeigneter Controller erforder-

☞

lich ist (z.B. auf vielen modernen Mainboards integriert; bzw. bei älteren Computern
als zusätzliche Steckkarte nachrüstbar).

Festplatte/SSD partitionieren/formatieren

Eine neue Festplatte muss zuerst partitioniert und formatiert werden, bevor das

☞

• Bei Windows 7 ist das Partitionieren und Formatieren sehr leicht über die Systemsteuerung

• Nach dem Partitionieren ist die neu angelegte Partition zu formatieren (dabei genügt die

Laufwerk im z.B. im Dateimanager von Windows erscheint und verwendet werden
kann.

(und dort über die Computerverwaltung/Datenträgerverwaltung) möglich.

Schnellformatierung; bei „normaler“ Formatierung kann es andernfalls je nach Größe der
Festplatte/SSD sehr lange dauern, bis der Formatvorgang abgeschlossen ist).

Handhabung

• Bewegen Sie das Produkt mit der eingebauten Festplatte nicht, wenn diese in Betrieb ist.

Durch Bewegungen bei Betrieb könnten die Schreib-/Leseköpfe in der Festplatte auf der Ma­gnetscheibe aufsetzen. Dadurch ist nicht nur Datenverlust möglich, sondern die Festplatte
wird beschädigt! Gleiches gilt für etwa 30 Sekunden nach dem Abstecken vom Computer, bis
die Magnetscheiben in der Festplatte zum Stillstand gekommen sind.

• Der Betrieb ist nur in trockenen Innenräumen zulässig. Das Produkt darf nicht feucht oder

nass werden!

Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in einen warmen

Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das
Produkt zerstören.

Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor es angeschlossen und

verwendet wird. Dies kann u.U. mehrere Stunden dauern.

• Vermeiden Sie folgende widrige Umgebungsbedingungen am Aufstellungsort oder beim
Transport:

- Nässe oder zu hohe Luftfeuchtigkeit

- Extreme Kälte oder Hitze, direkte Sonneneinstrahlung

- Staub oder brennbare Gase, Dämpfe oder Lösungsmittel

- starke Vibrationen, Stöße, Schläge

- starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern

• Achten Sie beim Aufstellen des Produkts darauf, dass das Kabel nicht geknickt oder
gequetscht werden.

Reinigung

Bevor Sie das Gerät reinigen, trennen Sie es von der USB-Verbindung. Warten Sie dann
mindestens 30 Sekunden, bis die Magnetscheiben der Festplatte vollständig zum Stillstand
gekommen sind.

Zur Reinigung des Produkts genügt ein trockenes, weiches und fusselfreies Tuch. Verwenden
Sie keine aggressiven Reinigungsmittel, dies kann zu Verfärbungen führen.

Drücken Sie beim Reinigen nicht zu stark auf die Oberfl äche, um Kratzspuren zu vermeiden.
Staub kann sehr leicht mit einem sauberen, langhaarigen Pinsel und einem Staubsauger ent-

fernt werden.

Tipps & Hinweise

a) USB3.0

• USB3.0-Geräte sind abwärtskompatibel. Das bedeutet, dass diese auch an herkömmlichen
USB2.0- oder langsamen USB1.1-Ports funktionieren - aber dann eben nur in der maximalen
USB2.0- bzw. USB1.1-Geschwindigkeit.

• Im Idealfall sind bei USB3.0 abhängig von der Festplatte in Ihrem Computer, der in dem Fest­plattengehäuse eingebauten Festplatte/SSD sowie dem verwendeten USB3.0-Controller auf
dem Mainboard (oder einer USB3.0-Steckkarte) sogar über 100MByte/s möglich!

• Bei USB3.0 ist es empfehlenswert, die Kabel möglichst kurz zu wählen, damit es nicht zur
Verringerung der Übertragungsgeschwindigkeit kommt.

• Zum Anschluss des Festplattengehäuses an einen USB3.0-Port Ihres Computers muss ein
USB3.0-Kabel (z.B. das mitgelieferte) verwendet werden.

• Wenn das Festplattengehäuse über einen USB-Hub angeschlossen werden soll, so muss
auch dieser den USB3.0-Übertragungsmodus unterstützen, damit die maximale Geschwin­digkeit möglich ist.

b) Allgemein

• Die LED auf der Vorderseite leuchtet bei aktiver Stromversorgung bzw. blinkt bei Lese-/
Schreibzugriffen.

• USB-Geräte erlauben das Ein- und Ausstecken während dem Betrieb.

Sie sollten dabei aber beachten, dass evtl. Dateien beschädigt werden könnten oder das

Betriebssystem abstürzen könnte, wenn bei einer Datenübertragung das Verbindungskabel
herausgezogen wird bzw. wenn durch ein Programm Dateien geöffnet sind.

Bei Windows erscheint bei Anschluss der Festplatte/SSD (oder anderen USB-Datenträgern)

normalerweise ein Pfeil-Symbol in der Menüleiste, über das man Windows anweisen kann,
das Gerät zu „trennen“, die Datenübertragungen also so zu beenden, dass man das Verbin­dungskabel gefahrlos abstecken kann.

• Wenn Sie in Ihrem Computer eine USB3.0-Steckkarte nachgerüstet haben (z.B. wenn Ihr
Mainboard noch keine USB3.0-Ports hat), so kontrollieren Sie, ob diese Steckkarte einen
eigenen Stromanschluss verfügt. Sofern vorhanden, muss dieser mit dem PC-Netzteil ver­bunden werden, andernfalls funktioniert der USB3.0-Port nicht richtig bzw. er liefert zu wenig
Strom für den Betrieb des Festplattengehäuses mit der darin eingebauten Festplatte/SSD.

Entsorgung

Elektrische und elektronische Geräte gehören nicht in den Hausmüll.

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden

gesetzlichen Bestimmungen.

Technische Daten

Anschluss .................................................... USB3.0

Zum Einbau geeignete Festplatte/SSD ....... SATA, 6,35 cm/2.5“, Bauhöhe 9,5 mm

Abmessungen (L x B x H) ............................ 132 x 88 x 15 mm (mit Gummifüßen)

Gewicht ........................................................ 72 g

Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1,

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mik-

Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik

© Copyright 2012 by Conrad Electronic SE.

D-92240 Hirschau (www.conrad.com).

roverfi lmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftli-
chen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.

und Ausstattung vorbehalten.

OPERATING INSTRUCTIONS www.conrad.com



SATA hard drive enclosure USB 3.0

Version 02/12

“Glossy”

Item no. 41 63 93

Intended use

A 6.35 cm/2.5” SATA hard drive or a 9.5 mm high SATA-SSD can be installed in the enclosure.
It can be operated via a USB 3.0 interface. The power is supplied via the USB.

This product complies with the applicable National and European requirements. All names of
companies and products are the trademarks of the respective owner. All rights reserved.

Package Contents

• Enclosure with an installed interface converter (without hard drive)

• USB 3.0 cable

• Foam strips (inside the enclosure on delivery)

• Operating Instructions

Features

• Intended for the installation of a 6.35 cm/2.5“ SATA hard drive (not enclosed); installation
height 9.5 mm

• No screws needed

• USB 3.0 connection (compatible with USB 2.0/1.1)

• Power supply via USB

• LED on the front indicates read/write access.

Safety Instructions

The warranty will be void in the event of damage caused by failure to observe

these safety instructions! We do not assume any liability for any consequen-



tial damage!

Nor do we assume any liability for material and personal damage caused by

improper use or non-compliance with the safety instructions! In such cases,
the warranty will be null and void.

• The unauthorised conversion and/or modifi cation of the product is not permitted for

safety and approval reasons (CE).

• The product is not a toy and should be kept out of the reach of children.

• The product is only intended for use in dry, enclosed spaces, it must not get damp

or wet.

• Do not leave packing materials unattended. They may become dangerous

playthings for children.

• Handle the product with care, it can be damaged by impacts, blows, or accidental

drops, even from a low height.

Installation of a hard drive/SSD

• Slide the two halves of the enclosure apart. The upper enclosure cover is secured with several
hooks on the bottom part.

Pay attention to the alignment of the enclosure cover.

☞

• Plug the SATA hard drive/SSD correctly on to the terminal strip on the circuit board.

• The enclosed foam strip must be installed between the hard drive/SSD and the light bar on
the front of the enclosure.

You can either simply insert it between the hard drive/SSD and the light bar or stick it on to the

light bar. The foam strip is for ensuring that the hard drive/SSD is secured in the enclosure
so it cannot come loose from the SATA/power plug.

• Reassemble the enclosure by attaching the enclosure cover and sliding the two parts of the
enclosure together, so the enclosure cover snaps into place.

Thanks to the screwless enclosure assembly and the screwless installation of the

☞

hard drive/SSD, it is very easy to install another drive, if necessary.

Connection

There are several types of USB ports:

• USB 3.0 Port

According to the USB 3.0 standard, this can supply a max. current of 900 mA. This should be

suffi cient to operate the hard drive enclosure with an hard drive (or a SSD) installed.

The maximum available current for laptops or non-standard USB 3.0 ports is less. In this

case, an appropriate USB 3.0 hub with its own power supply is required for correct operation.

• USB 2.0/1.1 Port

There are two options here:

1. “Low-power USB port”: These can deliver a max current of 100 mA, e.g. the USB port of a
keyboard or the USB port of a USB 2.0/1.1 hub without a power supply unit.

This connector is not suitable for operating the hard drive enclosure!

2. “High-power USB port”: Such a USB port can supply a maximum power of 500 mA, e.g. a
USB port on a computer/laptop or the USB port on a USB hub with its own power unit.

In this case, it depends on whether the USB port can deliver enough power to start the

motor of the hard drive used (or to start the SSD).

On start up (when the motor starts), most 6.35 cm-/2.5“ hard drives require a tem-

☞

More modern hard drives may require less power.
If the power supplied via the USB-port is not suffi cient, the hard drive will not start, it

Some USB 2.0/1.1 ports deliver a current exceeding 500 mA. Unfortunately, due to the

☞

porary current of up to 1000 mA, during operation approx. 400-500 mA. Follow the
instructions, as necessary, on the data sheet for the hard drive you use (this is avail­able on the Internet for the respective manufacturer of the hard drive).

will not be recognised by the operating system. The hard drive makes quiet clicking
noises, but the motor for the hard drive will not start!

number of different motherboards, USB hubs and hard drives available, it is not possible
to say whether the hard drive enclosure will work on a USB 2.0/1.1 port with a particular
installed hard drive or not.

If the hard drive enclosure with the installed hard drive/SSD is not recognized or will

not work properly on a USB 2.0/1.1 port, it is necessary to connect it to a USB 3.0
port.

Driver installation

Your operating system already contains the drivers for the hard drive enclosure, which is why
there is no data carrier with drivers enclosed in the delivery.

When you connect the hard drive enclosure with the installed hard drive/SSD to the USB port
for the fi rst time (see the chapter “Connection”), Windows will detect new hardware. Please
wait, until installation is complete; this should not take longer than a few seconds.

Please note that a suitable controller is required for USB 3.0 operation (e.g. inte-

☞

grated on many modern motherboards; for older computers, additional plug-in cards
can be retrofi tted).

Partitioning/Formatting a Hard Drive/SSD

A new hard drive must be partitioned and formatted before it will appear in the Win-

☞

• In Windows 7, partitioning and formatting is easily accessible via the control panel (via Com-

• After partitioning, the newly created partition has to be formatted (fast formatting is suffi cient;

dows File Manager and before it can be used.

puter Management/Disk Management).

“normal” formatting may take a long time to complete, depending on the size of the hard
drive/SSD).

Handling

• Do not move the product with a hard drive installed, when the latter is in use. Movement

during operation may cause the write/read heads in the hard drive to make contact with the
magnetic disk. This may not only lead to data loss but may also damage the hard drive! The
same applies to the 30-second period after the hard drive enclosure has been switched off,
until the magnetic disk in the hard drive has come to a standstill.

• Use only in dry indoor locations. The product must not get damp or wet!

Never use the product immediately after it has been taken from a cold room to a warm one.

The condensation that forms might damage your unit.

Allow the product to reach room temperature, before connecting it to the power supply and

putting it into use. This may take several hours.
