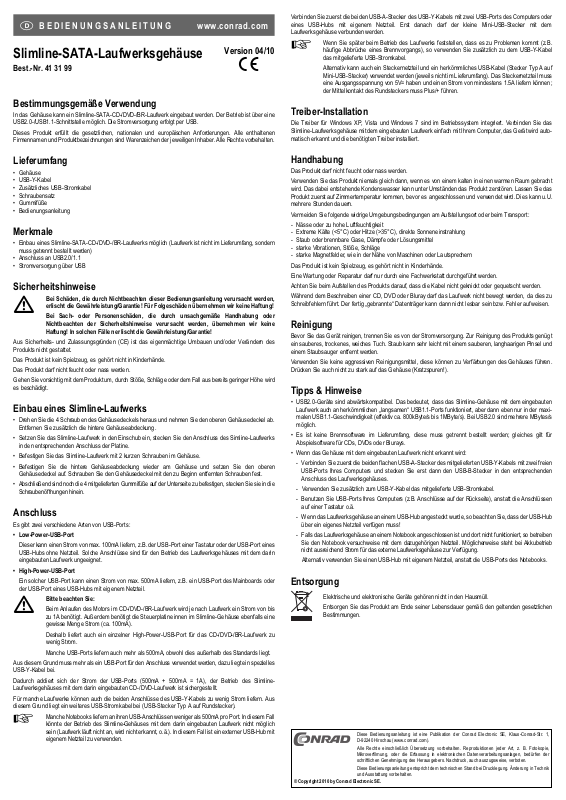

Conrad 41 31 99 User manual [ml]

Slimline-SATA-Laufwerksgehäuse

Version 04/10

Best.-Nr. 41 31 99 °

Bestimmungsgemäße Verwendung

In das Gehäuse kann ein Slimline-SATA-CD-/DVD-/BR-Laufwerk eingebaut werden. Der Betrieb ist über eine USB2.0-/USB1.1-Schnittstelle möglich. Die Stromversorgung erfolgt per USB.

Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Lieferumfang

• Gehäuse

• USB-Y-Kabel

• Zusätzliches USB-Stromkabel

• Schraubensatz

• Gummifüße

• Bedienungsanleitung

Merkmale

• Einbau eines Slimline-SATA-CD-/DVD-/BR-Laufwerks möglich (Laufwerk ist nicht im Lieferumfang, sondern muss getrennt bestellt werden)

• Anschluss an USB2.0/1.1

• Stromversorgung über USB

Sicherheitshinweise



Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie!

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht gestattet.

Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände. Das Produkt darf nicht feucht oder nass werden. Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird

es beschädigt.

Einbau eines Slimline-Laufwerks

• Drehen Sie die 4 Schrauben des Gehäusedeckels heraus und nehmen Sie den oberen Gehäusedeckel ab. Entfernen Sie zusätzlich die hintere Gehäuseabdeckung.

• Setzen Sie das Slimline-Laufwerk in den Einschub ein, stecken Sie den Anschluss des Simline-Laufwerks in den entsprechenden Anschluss der Platine.

• Befestigen Sie das Slimline-Laufwerk mit 2 kurzen Schrauben im Gehäuse.

• Befestigen Sie die hintere Gehäuseabdeckung wieder am Gehäuse und setzen Sie den oberen Gehäusedeckel auf. Schrauben Sie den Gehäusedeckel mit den zu Beginn entfernten Schrauben fest.

• Abschließend sind noch die 4 mitgelieferten Gummifüße auf der Unterseite zu befestigen, stecken Sie sie in die Schraubenöffnungen hinein.

Anschluss

Es gibt zwei verschiedene Arten von USB-Ports:

• Low-Power-USB-Port

Dieser kann einen Strom von max. 100mA liefern, z.B. der USB-Port einer Tastatur oder der USB-Port eines USB-Hubs ohne Netzteil. Solche Anschlüsse sind für den Betrieb des Laufwerksgehäuses mit dem darin eingebauten Laufwerk ungeeignet.

• High-Power-USB-Port

Ein solcher USB-Port kann einen Strom von max. 500mA liefern, z.B. ein USB-Port des Mainboards oder der USB-Port eines USB-Hubs mit eigenem Netzteil.



Bitte beachten Sie:

Beim Anlaufen des Motors im CD-/DVD-/BR-Laufwerk wird je nach Laufwerk ein Strom von bis zu 1A benötigt. Außerdem benötigt die Steuerplatine innen im Slimline-Gehäuse ebenfalls eine gewisse Menge Strom (ca. 100mA).

Deshalb liefert auch ein einzelner High-Power-USB-Port für das CD-/DVD-/BR-Laufwerk zu wenig Strom.

Manche USB-Ports liefern auch mehr als 500mA, obwohl dies außerhalb des Standards liegt.

Aus diesem Grund muss mehr als ein USB-Port für den Anschluss verwendet werden, dazu liegt ein spezielles USB-Y-Kabel bei.

Dadurch addiert sich der Strom der USB-Ports (500mA + 500mA = 1A), der Betrieb des SlimlineLaufwerksgehäuses mit dem darin eingebauten CD-/DVD-Laufwerk ist sichergestellt.

Für manche Laufwerke können auch die beiden Anschlüsse des USB-Y-Kabels zu wenig Strom liefern. Aus diesem Grund liegt ein weiteres USB-Stromkabel bei (USB-Stecker Typ A auf Rundstecker).

☞

Manche Notebooks liefern an ihren USB-Anschlüssen weniger als 500mA pro Port. In diesem Fall könnte der Betrieb des Slimline-Gehäuses mit dem darin eingebauten Laufwerk nicht möglich sein (Laufwerk läuft nicht an, wird nicht erkannt, o.ä.). In diesem Fall ist ein externer USB-Hub mit eigenem Netzteil zu verwenden.

쮕

BEDIENUNGSANLEITUNG www.conrad.com

Verbinden Sie zuerst die beiden USB-A-Stecker des USB-Y-Kabels mit zwei USB-Ports des Computers oder eines USB-Hubs mit eigenem Netzteil. Erst danach darf der kleine Mini-USB-Stecker mit dem Laufwerksgehäuse verbunden werden.

☞

Wenn Sie später beim Betrieb des Laufwerks feststellen, dass es zu Problemen kommt (z.B. häufige Abbrüche eines Brennvorgangs), so verwenden Sie zusätzlich zu dem USB-Y-Kabel das mitgelieferte USB-Stromkabel.

Alternativ kann auch ein Steckernetzteil und ein herkömmliches USB-Kabel (Stecker Typ A auf Mini-USB-Stecker) verwendet werden (jeweils nicht im Lieferumfang). Das Steckernetzteil muss eine Ausgangsspannung von 5V= haben und einen Strom von mindestens 1.5A liefern können; der Mittelkontakt des Rundsteckers muss Plus/+ führen.

Treiber-Installation

Die Treiber für Windows XP, Vista und Windows 7 sind im Betriebssystem integriert. Verbinden Sie das Slimline-Laufwerksgehäuse mit dem eingebauten Laufwerk einfach mit Ihrem Computer, das Gerät wird automatisch erkannt und die benötigten Treiber installiert.

Handhabung

Das Produkt darf nicht feucht oder nass werden. Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in einen warmen Raum gebracht

wird. Das dabei entstehende Kondenswasser kann unter Umständen das Produkt zerstören. Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor es angeschlossen und verwendet wird. Dies kann u.U. mehrere Stunden dauern.

Vermeiden Sie folgende widrige Umgebungsbedingungen am Aufstellungsort oder beim Transport:

- Nässe oder zu hohe Luftfeuchtigkeit

- Extreme Kälte (<5°C) oder Hitze (>35°C), direkte Sonneneinstrahlung

- Staub oder brennbare Gase, Dämpfe oder Lösungsmittel

- starke Vibrationen, Stöße, Schläge

- starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände. Eine Wartung oder Reparatur darf nur durch eine Fachwerkstatt durchgeführt werden. Achten Sie beim Aufstellen des Produkts darauf, dass die Kabel nicht geknickt oder gequetscht werden. Während dem Beschreiben einer CD, DVD oder Bluray darf das Laufwerk nicht bewegt werden, da dies zu

Schreibfehlern führt. Der fertig „gebrannte“ Datenträger kann dann nicht lesbar sein bzw. Fehler aufweisen.

Reinigung

Bevor Sie das Gerät reinigen, trennen Sie es von der Stromversorgung. Zur Reinigung des Produkts genügt ein sauberes, trockenes, weiches Tuch. Staub kann sehr leicht mit einem sauberen, langhaarigen Pinsel und einem Staubsauger entfernt werden.

Verwenden Sie keine aggressiven Reinigungsmittel, diese können zu Verfärbungen des Gehäuses führen. Drücken Sie auch nicht zu stark auf das Gehäuse (Kratzspuren!).

Tipps & Hinweise

• USB2.0-Geräte sind abwärtskompatibel. Das bedeutet, dass das Slimline-Gehäuse mit dem eingebauten Laufwerk auch an herkömmlichen „langsamen“ USB1.1-Ports funktioniert, aber dann eben nur in der maximalen USB1.1-Geschwindigkeit (effektiv ca. 800kByte/s bis 1MByte/s). Bei USB2.0 sind mehrere MBytes/s möglich.

• Es ist keine Brennsoftware im Lieferumfang, diese muss getrennt bestellt werden; gleiches gilt für Abspielsoftware für CDs, DVDs oder Blurays.

• Wenn das Gehäuse mit dem eingebauten Laufwerk nicht erkannt wird:

- Verbinden Sie zuerst die beiden flachen USB-A-Stecker des mitgelieferten USB-Y-Kabels mit zwei freien

USB-Ports Ihres Computers und stecken Sie erst dann den USB-B-Stecker in den entsprechenden Anschluss des Laufwerksgehäuses.

- Verwenden Sie zusätzlich zum USB-Y-Kabel das mitgelieferte USB-Stromkabel.

- Benutzen Sie USB-Ports Ihres Computers (z.B. Anschlüsse auf der Rückseite), anstatt die Anschlüssen

auf einer Tastatur o.ä.

- Wenn das Laufwerksgehäuse an einem USB-Hub angesteckt wurde, so beachten Sie, dass der USB-Hub

über ein eigenes Netzteil verfügen muss!

- Falls das Laufwerksgehäuse an einem Notebook angeschlossen ist und dort nicht funktioniert, so betreiben

Sie den Notebook versuchweise mit dem dazugehörigen Netzteil. Möglicherweise steht bei Akkubetrieb nicht ausreichend Strom für das externe Laufwerksgehäuse zur Verfügung.

Alternativ verwenden Sie einen USB-Hub mit eigenem Netzteil, anstatt die USB-Ports des Notebooks.

Entsorgung

Elektrische und elektronische Geräte gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen

Bestimmungen.

Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.

Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.

Slimline SATA Disk Drive Enclosure

Version 04/10

Item-No. 41 31 99 °

Intended use

A Slimline SATA CD/DVD/BR drive can be installed in the enclosure. It can be operated via a USB2.0/USB1.1 interface. The power is supplied via the USB.

Package Contents

• Enclosure

• USB Y cable

• Additional USB power cable

• Set of screws

• Rubber feet

• Operating Instructions

Features

• A Slimline SATA CD/DVD/BR drive can be installed in the enclosure (a drive is not included in the delivery, it has to be ordered separately)

• Connection to USB2.0/1.1

• Power supply via USB

Safety Instructions



The warranty will be void in the event of damage caused by failure to observe these safety instructions! We do not assume any liability for any consequential damage!

Nor do we assume any liability for material and personal damage caused by improper use or non-compliance with the safety instructions! The warranty will be void in such cases!

The unauthorised conversion and/or modification of the product is not allowed for safety and approval reasons (CE).

The product is not a toy and should be kept out of the reach of children. The product must not get damp or wet. Handle the product with care; knocks, blows or even a fall from a low height can damage it.

Installation of a Slimline Drive

• For this purpose, remove the four screws of the upper housing cover and take it off. In addition, remove the rear casing cover.

• Insert the Slimline drive into the drawer, plug the Slimline drive’s connector to the corresponding connection on the board.

• Fasten the Slimline drive to the drawer, using the 2 screws.

• Fasten the rear housing cover back to the enclosure and put on the upper housing cover. Secure the housing cover, with the screws you removed previously.

• Finally, the 4 provided rubber feet are to be attached to the bottom side; insert them into the screw openings.

Connection

There are two types of USB ports:

• Low-power USB Port Can supply a maximum power of 100mA, e.g. the USB port for a keyboard or the USB port for a USB hub

without power unit. Such connections are not suitable for operating the drive enclosure with a drive installed.

• High-power USB Port

Can supply a maximum power of 500mA, e.g. the USB port on the motherboard or the USB port on a USB hub with its own power unit.



Please note:

Depending on the drive, a current of up to 1A is required to start the motor for the CD/DVD/BR drive. Furthermore, the control circuit board inside the Slimline enclosure also requires a certain current (approx. 100mA).

Therefore, one single high power USB port does not supply enough current for the CD/DVD/BR drive.

Some USB ports supply more than 500 mA, although this is not standard.

For this reason, more than one USB port must be used to make the connection, a special Y-cable is provided for this purpose.

Thus, the current of the USB ports is added together (500mA + 500mA = 1A), this assures the operation of the Slimline enclosure with a CD/DVD drive installed.

For some drives, even the two connections of the USB Y-cable might not supply enough current. Therefore another USB cable is provided (adaptor USB plug type A to round plug).

☞

Some notebooks provide their USB-ports with less than 500mA per port. In such cases, it might not be possible to operate the Slimline enclosure with a drive installed (the drive will not start, it is not recognised or similar). In this case an external USB hub with its own power supply is to be used.



OPERATING INSTRUCTIONS www.conrad.com

Begin connecting the two USB A-plugs of the USB Y-cable to the two USB ports on the computer or on a USB hub with its own power supply. Only after this should the mini-plug be connected to the disk drive enclosure.

☞

If you later recognise problems during operation of the drive, (e.g. frequent terminations of burning procedures) use the provided USB current cable in addition to the USB Y-cable. Alternatively, a power supply and a conventional USB cable (plug type A to mini-USB) can be used (none of them are provided). The power supply has to be capable of delivering an output voltage of 5V= and a current of at least 1.5A; the middle contact of the round plug has to be the Plus/+ contact.

Driver Installation

The drivers for Windows XP, Vista and Windows 7 are included in the operating system. Connect the Slimline drive enclosure with the drive installed to your computer; the device is automatically recognised and the necessary drivers installed.

Handling

The product must not get damp or wet. Never use the product immediately after it has been taken from a cold room in to a warm one. The condensa-

tion that forms might destroy your unit. Allow the product to reach room temperature, before connecting it to the power supply and putting it in to use. This may take several hours.

The following unfavourable conditions are to be avoided when installing or transporting the product:

- Damp or excess air humidity

- Extreme cold (<5?) or heat (>35?), direct sunlight

- Dust or flammable gases, fumes or solvents

- Strong vibrations, impacts or blows,

- Strong magnetic fields such as those found close to machinery or loudspeakers The product is not a toy and should be kept out of the reach of children. Any maintenance or repair work must only be carried out by authorised personnel. When installing the device, make sure the cables are not bent or jammed. The drive should not be moved while writing a CD, DVD or Bluray since this will lead to write errors. Thus, the

completed „burned“ data carrier may not be readable or may have errors.

Cleaning

Before cleaning the device, disconnect it from the power supply. Use a clean, dry soft cloth for cleaning. Dust can easily be removed using a clean, long-haired brush and a vacuum cleaner.

Do not use aggressive cleaning agents as these can cause discolouration of the housing. Do not apply too much pressure, to avoid scratch marks.

Tips & Notes

• USB2.0 devices are backwards compatible. That means that the Slimline housing with the installed drive also functions on conventional, „slow“ USB1.1 ports – but then only at the maximum USB1.1 speed (effective approx. 800kByte/s to 1MByte/s). Several MBytes/sec is possible with USB 2.0.

• The delivery package does not contain the disk authoring software, this has be ordered separately; the same applies to software for playing CDs, DVDs or Blurays.

• If the enclosure with the inserted drive is not recognised:

- First, connect the two flat USB A plugs on the enclosed USB Y-cable to two free USB ports on your com-

puter and only then insert the USB B plug into the corresponding connector on the drive enclosure.

- Use the provided USB current cable in addition to the USB Y-cable.

- Use the USB ports on your computer (e.g. connectors at the back) instead of using ports on a keyboard

or the suchlike.

- If the drive enclosure has been connected to a USB hub, please note that the USB hub needs to have its

own power supply unit!

- In the case where the drive enclosure is connected to a notebook and it does not work, try to plug in the note-

book’s power supply unit. It may be possible that there is not enough current available during battery operation to power the external drive enclosure.

Alternatively, use a USB hub with its own power supply instead of using the USB ports of your notebook.

Disposal

Electrical and electronic products do not belong in the household waste! Please dispose of the device when it is no longer of use, according to the current statutory requi-

rements.

These operating instructions are a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming, or the capture in electronic data processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited.

These operating instructions represent the technical status at the time of printing. Changes in technology and equipment reserved.
