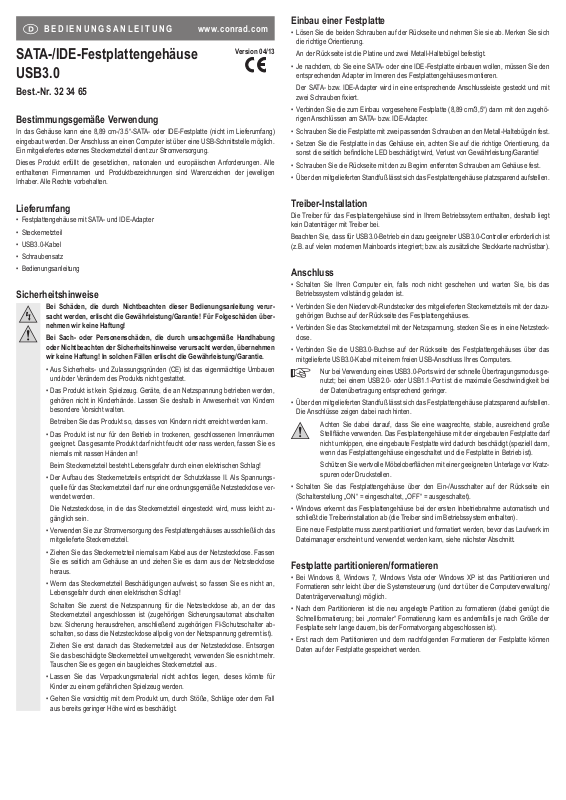

BEDIENUNGSANLEITUNG www.conrad.com



SATA-/IDE-Festplattengehäuse

Version 04/13

USB3.0

Best.-Nr. 32 34 65

Bestimmungsgemäße Verwendung

In das Gehäuse kann eine 8,89 cm-/3.5“-SATA- oder IDE-Festplatte (nicht im Lieferumfang)
eingebaut werden. Der Anschluss an einen Computer ist über eine USB-Schnittstelle möglich.
Ein mitgeliefertes externes Steckernetzteil dient zur Stromversorgung.

Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.

Einbau einer Festplatte

• Lösen Sie die beiden Schrauben auf der Rückseite und nehmen Sie sie ab. Merken Sie sich
die richtige Orientierung.

An der Rückseite ist die Platine und zwei Metall-Haltebügel befestigt.

• Je nachdem, ob Sie eine SATA- oder eine IDE-Festplatte einbauen wollen, müssen Sie den
entsprechenden Adapter im Inneren des Festplattengehäuses montieren.

Der SATA- bzw. IDE-Adapter wird in eine entsprechende Anschlussleiste gesteckt und mit

zwei Schrauben fi xiert.

• Verbinden Sie die zum Einbau vorgesehene Festplatte (8,89 cm/3,5“) dann mit den zugehö­rigen Anschlüssen am SATA- bzw. IDE-Adapter.

• Schrauben Sie die Festplatte mit zwei passenden Schrauben an den Metall-Haltebügeln fest.

• Setzen Sie die Festplatte in das Gehäuse ein, achten Sie auf die richtige Orientierung, da
sonst die seitlich befi ndliche LED beschädigt wird, Verlust von Gewährleistung/Garantie!

• Schrauben Sie die Rückseite mit den zu Beginn entfernten Schrauben am Gehäuse fest.

• Über den mitgelieferten Standfuß lässt sich das Festplattengehäuse platzsparend aufstellen.

Lieferumfang

• Festplattengehäuse mit SATA- und IDE-Adapter

• Steckernetzteil

• USB3.0-Kabel

• Schraubensatz

• Bedienungsanleitung

Sicherheitshinweise

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verur-

sacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden über­nehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung

oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen
wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie.

• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen
und/oder Verändern des Produkts nicht gestattet.

• Das Produkt ist kein Spielzeug. Geräte, die an Netzspannung betrieben werden,
gehören nicht in Kinderhände. Lassen Sie deshalb in Anwesenheit von Kindern
besondere Vorsicht walten.

Betreiben Sie das Produkt so, dass es von Kindern nicht erreicht werden kann.

• Das Produkt ist nur für den Betrieb in trockenen, geschlossenen Innenräumen
geeignet. Das gesamte Produkt darf nicht feucht oder nass werden, fassen Sie es
niemals mit nassen Händen an!

Beim Steckernetzteil besteht Lebensgefahr durch einen elektrischen Schlag!

• Der Aufbau des Steckernetzteils entspricht der Schutzklasse II. Als Spannungs­quelle für das Steckernetzteil darf nur eine ordnungsgemäße Netzsteckdose ver­wendet werden.

Die Netzsteckdose, in die das Steckernetzteil eingesteckt wird, muss leicht zu-

gänglich sein.

• Verwenden Sie zur Stromversorgung des Festplattengehäuses ausschließlich das
mitgelieferte Steckernetzteil.

• Ziehen Sie das Steckernetzteil niemals am Kabel aus der Netzsteckdose. Fassen
Sie es seitlich am Gehäuse an und ziehen Sie es dann aus der Netzsteckdose
heraus.

• Wenn das Steckernetzteil Beschädigungen aufweist, so fassen Sie es nicht an,
Lebensgefahr durch einen elektrischen Schlag!

Schalten Sie zuerst die Netzspannung für die Netzsteckdose ab, an der das

Steckernetzteil angeschlossen ist (zugehörigen Sicherungsautomat abschalten
bzw. Sicherung herausdrehen, anschließend zugehörigen FI-Schutzschalter ab­schalten, so dass die Netzsteckdose allpolig von der Netzspannung getrennt ist).

Ziehen Sie erst danach das Steckernetzteil aus der Netzsteckdose. Entsorgen

Sie das beschädigte Steckernetzteil umweltgerecht, verwenden Sie es nicht mehr.
Tauschen Sie es gegen ein baugleiches Steckernetzteil aus.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für
Kinder zu einem gefährlichen Spielzeug werden.

• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall
aus bereits geringer Höhe wird es beschädigt.

Treiber-Installation

Die Treiber für das Festplattengehäuse sind in Ihrem Betriebssytem enthalten, deshalb liegt
kein Datenträger mit Treiber bei.

Beachten Sie, dass für USB3.0-Betrieb ein dazu geeigneter USB3.0-Controller erforderlich ist
(z.B. auf vielen modernen Mainboards integriert; bzw. als zusätzliche Steckkarte nachrüstbar).

Anschluss

• Schalten Sie Ihren Computer ein, falls noch nicht geschehen und warten Sie, bis das
Betriebssystem vollständig geladen ist.

• Verbinden Sie den Niedervolt-Rundstecker des mitgelieferten Steckernetzteils mit der dazu­gehörigen Buchse auf der Rückseite des Festplattengehäuses.

• Verbinden Sie das Steckernetzteil mit der Netzspannung, stecken Sie es in eine Netzsteck­dose.

• Verbinden Sie die USB3.0-Buchse auf der Rückseite des Festplattengehäuses über das
mitgelieferte USB3.0-Kabel mit einem freien USB-Anschluss Ihres Computers.

Nur bei Verwendung eines USB3.0-Ports wird der schnelle Übertragungsmodus ge-

nutzt; bei einem USB2.0- oder USB1.1-Port ist die maximale Geschwindigkeit bei
der Datenübertragung entsprechend geringer.

• Über den mitgelieferten Standfuß lässt sich das Festplattengehäuse platzsparend aufstellen.
Die Anschlüsse zeigen dabei nach hinten.

Achten Sie dabei darauf, dass Sie eine waagrechte, stabile, ausreichend große

Stellfl äche verwenden. Das Festplattengehäuse mit der eingebauten Festplatte darf
nicht umkippen, eine eingebaute Festplatte wird dadurch beschädigt (speziell dann,
wenn das Festplattengehäuse eingeschaltet und die Festplatte in Betrieb ist).

Schützen Sie wertvolle Möbeloberfl ächen mit einer geeigneten Unterlage vor Kratz-

spuren oder Druckstellen.

• Schalten Sie das Festplattengehäuse über den Ein-/Ausschalter auf der Rückseite ein
(Schalterstellung „ON“ = eingeschaltet, „OFF“ = ausgeschaltet).

• Windows erkennt das Festplattengehäuse bei der ersten Inbetriebnahme automatisch und
schließt die Treiberinstallation ab (die Treiber sind im Betriebssystem enthalten).

Eine neue Festplatte muss zuerst partitioniert und formatiert werden, bevor das Laufwerk im

Dateimanager erscheint und verwendet werden kann, siehe nächster Abschnitt.

Festplatte partitionieren/formatieren

• Bei Windows 8, Windows 7, Windows Vista oder Windows XP ist das Partitionieren und
Formatieren sehr leicht über die Systemsteuerung (und dort über die Computerverwaltung/
Datenträgerverwaltung) möglich.

• Nach dem Partitionieren ist die neu angelegte Partition zu formatieren (dabei genügt die
Schnellformatierung; bei „normaler“ Formatierung kann es andernfalls je nach Größe der
Festplatte sehr lange dauern, bis der Formatvorgang abgeschlossen ist).

• Erst nach dem Partitionieren und dem nachfolgenden Formatieren der Festplatte können
Daten auf der Festplatte gespeichert werden.

Handhabung

• Der Betrieb ist nur in trockenen Innenräumen zulässig. Das Produkt darf nicht
feucht oder nass werden! Beim Steckernetzteil besteht Lebensgefahr durch einen
elektrischen Schlag!

• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in
einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann
unter Umständen das Produkt zerstören. Außerdem besteht beim Steckernetzteil
Lebensgefahr durch einen elektrischen Schlag!

Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor es ange-

schlossen und verwendet wird. Dies kann u.U. mehrere Stunden dauern.

• Vermeiden Sie folgende widrige Umgebungsbedingungen am Aufstellungsort oder
beim Transport:

- Nässe oder zu hohe Luftfeuchtigkeit

- Extreme Kälte oder Hitze, direkte Sonneneinstrahlung

- Staub oder brennbare Gase, Dämpfe oder Lösungsmittel

- starke Vibrationen, Stöße, Schläge

- starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern

• Eine Wartung oder Reparatur darf nur durch eine Fachwerkstatt durchgeführt
werden.

• Achten Sie beim Aufstellen des Produkts darauf, dass die Kabel nicht geknickt
oder gequetscht werden.

• Bewegen Sie das Produkt mit der eingebauten Festplatte nicht, wenn diese in
Betrieb ist. Durch Bewegungen bei Betrieb könnten die Schreib-/Leseköpfe in der
Festplatte auf der Magnetscheibe aufsetzen. Dadurch ist nicht nur Datenverlust
möglich, sondern die Festplatte wird beschädigt! Gleiches gilt für etwa 30 Sekun­den nach dem Ausschalten des Festplattengehäuses, bis die Magnetscheiben in
der Festplatte zum Stillstand gekommen sind.

• Wenn der Computer ausgeschaltet wird, schaltet sich das Festplattengehäuse selbst aus,
um Strom zu sparen. Die LED auf dem Festplattengehäuse erlischt hierbei.

Dies funktioniert jedoch nur dann, wenn der Computer die Stromversorgung für den

USB-Port abschaltet. Diesen Vorgang verwendet das Festplattengehäuse, um zu

erkennen, wann der Stromsparmodus aktiviert werden soll.
Gleiches gilt, wenn der Computer in einen Standby-Modus versetzt wird.
Bleibt die Stromversorgung des USB-Ports aktiviert, an dem das Festplattengehäu-

se angeschlossen ist, so ist kein Stromsparmodus des Festplattengehäuses mög-

lich.

Entsorgung

Elektrische und elektronische Geräte gehören nicht in den Hausmüll.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden

gesetzlichen Bestimmungen.

Technische Daten

a) Festplattengehäuse

Anschluss ............................................. USB3.0 (kompatibel zu USB2.0 und USB1.1)

Zum Einbau geeignete Festplatte .........SATA oder IDE, 8,89 cm/3,5“ (max. 4TB)

Abmessungen (B x H x T) ....................113 x 32 x 196 mm (ohne Standfuß)

Gewicht .................................................427 g (ohne Standfuß)

b) Steckernetzteil

Betriebsspannung .................................100 - 240 V/AC, 50/60 Hz

Ausgang ...............................................12 V/DC, 2 A

Reinigung

Bevor Sie das Produkt reinigen, schalten Sie es aus und ziehen Sie das Steckernetzteil aus der
Netzsteckdose. Warten Sie mindestens 30 Sekunden, bis die Magnetscheiben der Festplatte
vollständig zum Stillstand gekommen sind.

Zur Reinigung genügt ein trockenes, weiches, sauberes Tuch. Verwenden Sie keine aggressi­ven Reinigungsmittel, dies kann zu Verfärbungen führen. Drücken Sie beim Reinigen nicht zu
stark auf die Oberfl äche, um Kratzspuren zu vermeiden.

Staub kann sehr leicht mit einem sauberen, langhaarigen Pinsel und einem Staubsauger ent­fernt werden.

Tipps & Hinweise

a) USB3.0

• USB3.0-Geräte sind abwärtskompatibel. Das bedeutet, dass das Festplattengehäuse mit
der darin eingesetzten SATA- bzw. IDE-Festplatte auch an herkömmlichen USB2.0- oder
langsamen USB1.1-Ports funktioniert - aber dann eben nur in der maximalen USB2.0- bzw.
USB1.1-Geschwindigkeit.

• Wird das Festplattengehäuse an einem USB3.0-Anschluss betrieben, so sind abhängig von
der in dem Festplattengehäuse eingebauten Festplatte sowie dem verwendeten Computer
sogar über 100MByte/s möglich!

• Bei USB3.0 ist es empfehlenswert, die Kabel möglichst kurz zu wählen, damit es nicht zur
Verringerung der Übertragungsgeschwindigkeit kommt.

• Zum Anschluss des Festplattengehäuses an einen USB3.0-Port Ihres Computers muss ein
USB3.0-Kabel (z.B. das mitgelieferte) verwendet werden.

Wenn Sie ein herkömmliches USB2.0/1.1-Kabel einsetzen, so sind damit keine Übertragun-

gen per USB3.0-Geschwindigkeit möglich, sondern nur max. mit USB2.0/1.1-Geschwindig­keit.

• Wenn das Festplattengehäuse über einen USB-Hub angeschlossen werden soll, so muss
auch dieser den USB3.0-Übertragungsmodus unterstützen, damit die maximale Geschwin­digkeit möglich ist.

b) Allgemein

• Die LED des Festplattengehäuses leuchtet, wenn dieses eingeschaltet ist (Power-LED­Funktion) bzw. blinkt bei Lese-/Schreibzugriffen.

• USB-Geräte erlauben das Ein- und Ausstecken während dem Betrieb.

Sie sollten dabei aber beachten, dass evtl. Dateien beschädigt werden könnten oder das

Betriebssystem abstürzen könnte, wenn bei einer Datenübertragung das Verbindungskabel
heraus-gezogen wird bzw. wenn durch ein Programm Dateien geöffnet sind.

Bei Windows erscheint bei Anschluss der Festplatte (oder anderen USB-Datenträgern)

normalerweise ein Pfeil-Symbol in der Menüleiste, über das man Windows anweisen kann,
das Gerät zu „trennen“, die Datenübertragungen also so zu beenden, dass man das Verbin­dungskabel gefahrlos abstecken kann.

Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1,

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mik-

Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik

© Copyright 2013 by Conrad Electronic SE.

D-92240 Hirschau (www.conrad.com).

roverfi lmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftli-
chen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.

und Ausstattung vorbehalten.

OPERATING INSTRUCTIONS www.conrad.com



SATA/IDE Hard Drive Enclosure

Version 04/13

USB 3.0

Item no. 32 34 65

Intended Use

A 8.89 cm/3.5” SATA or IDE hard drive (not included) can be installed in the enclosure. The
connection to a computer is made via a USB port. The external wall plug transformer enclosed
is used to supply the power.

This product complies with the applicable national and European requirements. All names of
companies and products are the trademarks of the respective owners. All rights reserved.

Installing a hard drive

• Unscrew both screws on the back and remove them. Note the correct orientation.
The circuit board and two metal retaining brackets are attached to the back.

• Depending on whether you want to use a SATA or an IDE hard drive, you need to install the
corresponding adapter in the interior of the hard drive enclosure.

The SATA or IDE adapter is plugged into a corresponding connection strip and secured with

two screws.

• Then connect the hard drive you want to install (8.89 cm/3.5”) to the corresponding connec­tions on the SATA or IDE adapter.

• Screw the hard drive fi rmly to the metal retaining brackets using two suitable screws.

• Insert the hard drive into the enclosure. Pay attention to the correct orientation, since other­wise the LED on the side will be damaged; loss of warranty!

• Reattach the back to the enclosure with the screws you removed previously.

• You can set up the hard drive enclosure in a space-saving manner using the provided stand.

Package Contents

• Hard drive enclosure with SATA and IDE adapter

• Wall plug transformer

• USB3.0 cable

• Set of screws

• Operating instructions

Safety Instructions

The warranty will be void in the event of damage caused by failure to observe

these safety instructions! We do not assume any liability for any resulting
damage!

We shall not accept liability for damage to property or personal injury caused

by incorrect handling or non-compliance with the safety instructions! In such
cases, the warranty will be null and void.

• The unauthorised conversion and/or modifi cation of the product is not permitted for
safety and approval reasons (CE).

• The product is not a toy. Devices operated using mains voltage must be kept out of
the reach of children. Therefore, be especially careful when children are around.

Use the product where it is out of the reach of children.

• The product is intended for use only in dry, indoor locations. No part of the product
should become damp or wet; never handle it if your hands are wet!

Wall plug transformers have the potential to cause a fatal electric shock!

• The design of the wall plug transformer complies with Protection Class II. Use only
a standard mains socket as the power source for the wall plug transformer.

The mains socket into which the wall plug transformer is plugged must be easily

accessible.

• Use only the wall plug transformer provided to power the hard drive enclosure.

• Do not pull the wall plug transformer from the mains socket by pulling on the cable.
Hold it on the sides of the casing and pull it out of the mains socket.

• If the wall plug transformer is damaged, do not touch it; there is danger to life from
electric shock!

First, switch off the mains voltage to the socket to which the wall plug transformer

is connected (switch off at the corresponding circuit breaker or remove the safety
fuse and then switch off at the corresponding RCD protective switch, so that the
socket is fully disconnected).

You can then unplug the wall plug transformer from the mains socket. Dispose of

the faulty wall plug transformer in an environmentally friendly way, do not use it any
more. Replace it with a wall plug transformer of the same design.

• Do not leave packaging material carelessly lying around, as it could become a
dangerous plaything for children.

• Handle the product with care; it can be damaged by impacts, blows, or accidental
falls, even from a low height.

Driver Installation

Your operating system already contains the drivers for the hard drive enclosure, which is why
there is no data carrier with drivers enclosed in the delivery.

Please note that a suitable USB3.0 controller is required for USB3.0 operation (e.g. integrated
in many modern motherboards or available as an upgrade using an additional plug-in card).

Connection

• Switch on your computer, if you have not yet done so, and wait until the operating system has
fi nished loading.

• Connect the round low voltage plug from the enclosed wall plug transformer to the corre­sponding socket on the back of the hard drive enclosure.

• Connect the wall plug transformer to the mains voltage; plug it into a mains socket.

• Connect the USB3.0 port on the rear of the hard drive enclosure to a free USB port on your
computer using the enclosed USB3.0 cable.

Only when an USB 3.0 port is used is the fast transfer mode available; the maximum

data transfer speed for USB 2.0 or USB 1.1 ports respectively is lower.

• You can set up the hard drive enclosure in a space-saving manner using the provided stand.
The connections point toward the back in this case.

In so doing, make sure that you use a horizontal, stable, and suffi ciently large space.

The hard drive enclosure with the hard drive installed must not tip over; an installed
hard drive will be damaged by this (especially when the hard drive enclosure is
switched on and the hard drive is in use).

Protect valuable furniture surfaces by using a suitable mat to prevent scratches or

pressure points.

• Switch the hard drive enclosure by using the ON/OFF switch on the back (switch setting “ON”
= switched on, “OFF” = switched off).

• Windows automatically detects the hard drive enclosure on initial start-up and completes the
driver installation (the drivers are included in the operating system).

A new hard disk fi rst has to be partitioned and formatted, before the drive is displayed in the

File Explorer and can be used (see next section).

Partitioning/Formatting the Hard Drive

• In Windows 8, Windows 7, Windows Vista or Windows XP, partitioning and formatting can be
done easily via the Control Panel (via Computer Management/Disk Management).

• After partitioning, the newly created partition has to be formatted (fast formatting is suffi cient;
“normal” formatting may take a long time to complete, depending on the size of the hard
drive).

• Only after the hard drive has been partitioned and then formatted can data be stored on the
hard drive.

Handling

• Use is permitted only in dry indoor locations. The product must not get damp or
wet! Wall plug transformers have the potential to cause a fatal electric shock!

• Never use the product immediately after it has been taken from a cold room to a
warm one. The condensation that forms might damage the product under certain
circumstances. The wall plug transformer also poses a risk for a potentially fatal
electric shock!

Allow the product to reach room temperature before connecting it to the power

supply and putting it to use. This may take several hours.

• Avoid the following adverse conditions at the installation location and during trans­port:

- Excessive humidity or dampness

- Extreme cold or heat, direct sunlight

- Dust or fl ammable gases, fumes or solvents

- Strong vibrations, impacts or blows

- Strong magnetic fi elds such as those found in the vicinity of machinery or loud-

speakers

• Any maintenance or repair work may only be performed by an authorised repair
shop.

• When setting up the product, make sure that the cable is neither kinked nor
pinched.

• Do not move the product with a hard drive installed when the drive is in use. Move­ment during operation may cause the write/read heads in the hard drive to make
contact with the magnetic disk. This may not only lead to data loss but may also
damage the hard drive! The same applies to the 30-second period after the hard
drive enclosure has been switched off, until the magnetic disk in the hard drive has
come to a standstill.

However, this works only when the computer switches off the power supply for the

USB port. The hard drive enclosure uses this process to recognize when the energy-

saving mode should be activated.
The same applies when the computer is placed in a standby mode.
If the power supply for the USB port to which the hard drive enclosure is connected

remains active, no energy-saving mode is possible for the hard drive enclosure.

Disposal

Electrical and electronic devices do not constitute household waste.
Dispose of unserviceable products in accordance with the relevant statutory regula-

tions.

Technical Data

a) Hard drive enclosure

Connection ...........................................USB3.0 (compatible with USB2.0 and USB1.1)

Hard drive suitable for installation ........SATA or IDE, 8.89 cm/3.5” (max. 4TB)

Dimensions (W x H x D) .......................113 x 32 x 196 mm (without stand)

Weight ..................................................427 g (without stand)

b) Wall plug transformer

Operating voltage ................................. 100 - 240 V/AC, 50/60 Hz

Output ...................................................12 V/DC, 2 A

Cleaning

Before cleaning the product, switch it off and unplug the wall plug transformer from the mains
socket. Then, wait for at least 30 seconds until the magnetic disks in the hard drive have come
to a complete stop.

Use a clean, dry, soft cloth for cleaning. Do not use aggressive cleaning agents, as these
can cause discolouration. Do not press too strongly on the surface when cleaning, to prevent
scratch marks.

Dust can easily be removed using a clean, long-bristledd brush and a vacuum cleaner.

Tips & Notes

a) USB 3.0

• USB3.0 devices are backwards compatible. This means that the hard drive enclosure, with
the SATA or IDE hard drive installed, also works with conventional USB2.0 or slower USB1.1
ports, though only at the maximum USB2.0 or USB1.1. speed.

• If the hard drive enclosure is operated on a USB3.0 connection, speeds even exceeding
100MByte/s are possible, depending on the hard drive installed in the enclosure as well as
the computer used!

• For USB3.0, the cable should be selected to be as short as possible to avoid a reduction in
the transfer speed.

• To connect the hard drive enclosure to a USB3.0 port on your computer, you must use a
USB3.0 cable (e.g. the one enclosed).

If you use a conventional USB 2.0/1.1 cable, only the max. speed supported by USB 2.0/1.1

can be achieved and not the transmission speed supported by the USB 3.0 cable.

• If you want to connect the hard drive enclosure via a USB hub, the latter must also support
the USB3.0 transfer mode in order to achieve the maximum speed.

b) General

• The LED on the hard drive enclosure lights up when it is switched on (Power LED function)
and fl ashes during read/write access.

• USB devices can be connected and disconnected during operation.

You should note, however, that fi les could be damaged or the operating system could crash if

the connection cable is disconnected while data is being transferred or fi les are being opened
by a program.

In Windows, an arrow symbol is displayed in the menu bar when the hard drive (or other USB

devices) is connected. Click this arrow symbol to tell Windows to “separate” the device, i.e.
to terminate data transmissions, so you can disconnect the connection cable without risking
the loss of data.

• When the computer is switched off, the hard drive enclosure switches off automatically to
save power. The LED on the hard drive enclosure goes out.

These operating instructions are a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1,

All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfi lming,

These operating instructions represent the technical status at the time of printing. Changes in

© Copyright 2013 by Conrad Electronic SE.

D-92240 Hirschau (www.conrad.com).

or the capture in electronic data processing systems require the prior written approval by the editor.
Reprinting, also in part, is prohibited.

technology and equipment reserved.

MODE D’EMPLOI www.conrad.com



Boîtier de disque dur SATA/IDE

Version 04/13

USB 3.0

N° de commande 32 34 65

Utilisation conforme

Ce boîtier permet l’installation d’un disque dur SATA ou IDE 8,89 cm/3,5» (non inclus dans
le contenu de la livraison). Le raccordement à un ordinateur se fait par une interface USB.
L’alimentation électrique est assurée par un bloc d’alimentation externe.

Ce produit est conforme aux exigences des directives européennes et nationales en vigueur.
Tous les noms d’entreprise et les appellations d’appareil fi gurant dans ce manuel d’utilisation
sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.

Contenu de la livraison

• Boîtier de disque dur avec adaptateur SATA et IDE

• Bloc d’alimentation

• Câble USB3.0

• Jeu de vis

• Manuel d’utilisation

Montage d’un disque dur

• Dévissez les deux vis sur le panneau arrière du produit et retirez-le. Notez la bonne orienta­tion.

La platine et deux équerres de fi xation en métal sont fi xées sur le panneau arrière.

• En fonction du type de disque dur (SATA ou IDE) que vous souhaitez installer, vous devrez
monter l’adaptateur correspondant à l’intérieur du boîtier de disque dur.

L’adaptateur SATA ou IDE sont à insérer dans la borne appropriée et à fi xer à l’aide de deux

vis.

• Branchez ensuite le disque dur (8,89 cm/3,5“) que vous souhaitez installer aux connecteurs
correspondants sur l’adaptateur SATA ou IDE.

• Vissez fermement le disque dur avec les deux vis appropriées sur les équerres de fi xation en
métal.

• Insérez le disque dur dans le boîtier. Veillez à sa bonne orientation car, dans le cas contraire,
la LED située sur le côté serait endommagée et vous perdrez la garantie !

• Revissez fermement le panneau arrière au boitier avec les vis retirées au début.

• Le boîtier du disque dur peut être installé dans un minimum d’espace sur le pied de support
fourni.

Installation des pilotes

Le système d’exploitation du disque dur contient les pilotes, c’est pourquoi aucun support de
données avec pilote n’est fourni.

Attention ! Pour utiliser l’USB 3.0, un contrôleur USB 3.0 approprié est indispensable (par ex.
intégré dans d nombreuses cartes-mères modernes ; ou remis au niveau comme une carte
enfi chable supplémentaire).

Consignes de sécurité

Tout dommage résultant d’un non-respect du présent manuel d’utilisation en-

traîne l’annulation de la garantie ! Nous déclinons toute responsabilité pour
les dommages consécutifs !

Nous déclinons toute responsabilité pour d’éventuels dommages matériels

ou corporels dus à un maniement incorrect ou au non-respect des consignes
de sécurité ! Dans de tels cas, la garantie prend fi n.

• Pour des raisons de sécurité et d’homologation (CE), il est interdit de modifi er la
construction ou de transformer l’appareil de son propre gré.

• Ce produit n’est pas un jouet. Gardez les appareils fonctionnant sous tension du
secteur hors de portée des enfants. Soyez particulièrement vigilant lors du fonc­tionnement en présence d’enfants.

Placez le produit de sorte à le mettre hors de la portée des enfants.

• Ce produit est homologué uniquement pour une utilisation intérieure, dans des
locaux secs et fermés. L’ensemble de l’appareil ne doit ni prendre l’humidité ni être
mouillé. Ne le touchez jamais avec des mains mouillées !

Avec le bloc d’alimentation, il y a en plus danger de mort par électrocution !

• La construction du bloc d’alimentation est conforme à la classe de protection II. Le
bloc d’alimentation ne doit être branché que sur une prise de courant appropriée.

La prise de courant dans laquelle le bloc d’alimentation sera branchée doit être

facilement accessible.

• Pour l’alimentation électrique du boîtier de disque dur, utilisez exclusivement le
bloc d’alimentation fourni.

• Ne débranchez jamais le bloc d’alimentation en tirant sur le câble. Tenez le boîtier
latéralement et débranchez-le de la prise de courant.

• Si le bloc d’alimentation présente des dommages, ne le touchez pas - danger de
mort par électrocution !

D’abord, coupez la tension d’alimentation de la prise du réseau sur laquelle

il est branché (déconnectez le coupe-circuit automatique ou retirez le fusible, puis
coupez le disjoncteur différentiel approprié de sorte que la prise de courant soit
déconnectée sur tous les pôles).

Seulement après, débranchez le bloc d’alimentation de la prise de courant. Élimi-

nez le bloc d’alimentation endommagé en respectant l’environnement. Ne l’utilisez
plus. Remplacez le bloc d’alimentation par un autre du même type.

• Ne laissez pas traîner le matériel d’emballage. Cela pourrait constituer un jouet
dangereux pour les enfants.

• Cet appareil doit être manipulé avec précaution ; les coups, les chocs ou une
chute, même de faible hauteur, peuvent l’endommager.

Raccordement

• Mettez l’ordinateur en marche, si cela n’a pas encore été fait, et attendez que le système
d’exploitation est bien entièrement chargé.

• Insérez la fi che ronde basse tension du bloc d’alimentation fourni à la prise correspondante
au dos du boîtier de disque dur.

• Mettez le bloc d’alimentation sous tension. Branchez-le dans une prise de courant.

• Raccordez la prise USB 3.0 au dos du boîtier de disque dur à l’aide du câble USB 3.0 fourni
à un port USB 3.0 libre de votre ordinateur.

Le mode de transmission rapide n’est possible qu’avec l’utilisation du port USB 3.0.

Avec un port USB 2.0 ou 1.1, la vitesse maximale de transmission de données est
proportionnellement inférieure.

• Le boîtier du disque dur peut être installé dans un minimum d’espace sur le pied de support
fourni. Les connecteurs sont alors à l’arrière.

Veillez à utiliser une surface horizontale, stable et suffi samment grande. Le boîtier

de disque dur avec un disque dur installé ne doit pas se renverser. Cela détruirait
le disque dur installé (en particulier si le boîtier de disque dur est allumé et que le
disque dur est en service).

Protégez les surfaces de meubles précieux des rayures et des empreintes de pres-

sion à l’aide d’un support approprié.

• Allumez le boîtier de disque dur en appuyant sur l’interrupteur marche/arrêt à l’arrière de
l’appareil (Position de l’interrupteur « ON » = marche, « OFF » = arrêt).

• Windows détecte automatiquement le boîtier de disque dur à la première mise en service et
effectue l’installation du pilote (les pilotes sont fournis par le système d’exploitation).

Il vous faut d’abord partitionner et formater un disque dur neuf avant que le lecteur ne puisse

s’affi cher dans le gestionnaires de fi chiers et ne puisse être utilisé, voir chapitre suivant.

Partitionner/formater le disque dur

• Avec Windows 8, Windows 7, Windows Vista ou Windows XP, la partition et le formatage sont
très faciles en utilisant le Panneau de Confi guration (et via la Gestion de l’ordinateur/Gestion
des Disques de Données).

• Après le processus de partition, la nouvelle partition doit être formatée (un formatage rapide
suffi t ; le formatage « normal » peut, selon la taille du disque dur, durer très longtemps tant
que le processus de formatage n’est pas terminé).

• Les données peuvent être stockées sur le disque dur uniquement après avoir partitionné puis
formaté le disque dur.

Maniement

• L’appareil ne doit être utilisé qu’en intérieur, dans des pièces fermées et sèches.
Le produit ne doit ni prendre l’humidité ni être mouillé ! Avec le bloc d’alimentation,
il y a en plus danger de mort par électrocution !

• N’utilisez jamais l’appareil lorsqu’il vient d’être transporté d’un local froid vers un
local chaud. L’eau de condensation qui en résulte pourrait endommager irréversi­blement le produit dans des conditions défavorables. Par ailleurs, il y a danger de
mort par électrocution en raison du bloc d’alimentation !

Laissez l’appareil éteint s’acclimater à la température ambiante avant de le bran-

cher et de le mettre en service. Selon les cas, cela peut prendre plusieurs heures.

• Il convient d’éviter les conditions défavorables suivantes sur le lieu d’installation ou
lors du transport :

- présence d’eau ou humidité de l’air trop élevée

- froid ou chaleur extrêmes, exposition aux rayons directs du soleil

- poussières ou gaz, vapeurs ou solvants infl ammables

- vibrations intenses, coups, chocs

- champs magnétiques intenses comme à proximité de machines ou de haut-

parleurs

• La maintenance ou les réparations ne doivent être effectuées que par un atelier
spécialisé.

• Veillez à ce que les câbles ne soient ni pliés, ni coincés lors de la mise en place de
l’appareil.

• Ne déplacez pas le produit avec le disque dur intégré quand il est en cours de
fonctionnement. Pendant le fonctionnement des têtes de lecture/écriture du
disque dur, tout mouvement risque de les faire se poser sur le disque magnétique.
Si tel est le cas, il est possible non seulement de perdre des données mais aussi
d’endommager le disque dur ! La même chose s’applique pendant environ 30
secondes après l’arrêt du boîtier de disque dur jusqu’à ce que les disques magné­tiques dans le disque dur soient complètement arrêtés.

Cependant cela ne fonctionne que si l’ordinateur coupe l’alimentation électrique du

port USB. Ce processus utilise le boitier de disque dur pour détecter quand le mode

d’économie d’énergie doit être activé.
Il en est de même lorsque l’ordinateur bascule en mode de veille.
Si l’alimentation électrique du port USB sur lequel le boitier de disque dur est bran-

ché, reste activée, le mode de veille du boitier de disque dur n’est pas possible.

Élimination

Les appareils électriques et électroniques ne doivent pas être jetés dans les pou-

belles ordinaires.
Procédez à l’élimination du produit au terme de sa durée de vie conformément aux

dispositions légales en vigueur.

Caractéristiques techniques

a) Boîtier du disque dur

Raccordement ...................................... USB 3.0 (compatible USB 2.0 et USB 1.1)

Disque dur à installer ............................SATA ou IDE, 8,89 cm/3,5“ (4 To max.)

Dimensions (l x h x p) ........................... 113 x 32 x 196 mm (sans le pied de support)

Poids .....................................................427 g (sans le pied de support)

b) Bloc d’alimentation

Tension de service ................................ 100 - 240 V/CA, 50/60 Hz

Sortie .................................................... 12 V/CC, 2 A

Nettoyage

Avant de nettoyer le produit, éteignez le produit et débranchez le bloc d’alimentation de la prise
de courant. Attendez au moins 30 secondes jusqu’à ce que les disques magnétiques du disque
dur soient à l’arrêt complet.

Pour le nettoyage, utilisez un chiffon doux, sec et propre. N’utilisez pas de détergents agres­sifs. Ces derniers pourraient causer une décoloration de l’appareil. Lors du nettoyage, n’ap­puyez pas trop fort sur la surface afi n d’éviter de la rayer.

Vous pouvez éliminer les poussières à l’aide d’un pinceau fl exible propre et d’un aspirateur.

Conseils et indications

a) USB 3.0

• Les périphériques USB 3.0 sont compatibles avec les versions antérieures. Cela signifi e que
le boîtier de disque dur avec le disque dur SATA ou IDE inséré fonctionnera également sur
des ports conventionnels USB 2.0 ou lents USB 1.1 - mais dans ces cas, uniquement à la
vitesse maximale de l’USB 2.0 ou USB 1.1.

• Si le boîtier de disque dur fonctionne sur un port USB 3.0, la vitesse de transmission su­périeure à 100 Mbyte/s dépendra du disque dur installé dans le boîtier de disque dur et de
l’ordinateur utilisé.

• Pour l’USB 3.0, il est recommandé de choisir des câbles aussi courts que possible pour éviter
une diminution de la vitesse de transmission.

• Pour le raccordement du socle de connexion à un port USB 3.0 de l’ordinateur, il convient
d’utiliser un câble USB 3.0 (par ex. le câble fourni).

En cas d’utilisation d’un câble USB 2.0/1.1 conventionnel, il n’est pas possible d’atteindre

des vitesses de transmission de l’USB 3.0, mais uniquement la vitesse maximale de l’USB

2.0/1.1.

• Si le boîtier du disque dur est branché via un concentrateur USB, ce dernier doit aussi sup­porter le mode de transmission USB 3.0 pour permettre d’atteindre la vitesse maximale.

b) Généralités

• Le voyant LED du boîtier de disque dur est allumé quand il fonctionne (fonction Power-LED)
ou qu’il clignote pendant les accès de lecture/écriture.

• Les périphériques USB peuvent être connectés et déconnectés pendant le fonctionnement.

Il est à noter que des fi chiers peuvent éventuellement être endommagés, ou que le système

d´exploitation peut tomber en panne si vous retirez le câble de liaison pendant un transfert
de données.

Lors du raccordement du disque dur (ou d’autres supports de données USB) un symbole

de fl èche apparaît normalement dans la barre des menus sous Windows, permettant
d’ordonner à Windows de « déconnecter » l’appareil, d’arrêter les transferts de données de
manière à pouvoir débrancher sans risque le câble de liaison.

• Lorsque l’ordinateur est éteint, éteignez également le boîtier de disque dur pour économiser
l’énergie. Le voyant LED sur le boitier de disque dur s’éteint alors.

Ce mode d‘emploi est une publication de la société Conrad Electronic SE, Klaus-Conrad-Str. 1,

Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu‘elle soit (p. ex. photo-

Ce mode d‘emploi correspond au niveau technique du moment de la mise sous presse. Sous réserve

© Copyright 2013 by Conrad Electronic SE.

D-92240 Hirschau (www.conrad.com).

copie, microfi lm, saisie dans des installations de traitement de données) nécessite une autorisation
écrite de l‘éditeur. Il est interdit de le réimprimer, même par extraits.

de modifi cations techniques et de l‘équipement.

GEBRUIKSAANWIJZING www.conrad.com



SATA-/IDE-vaste schijfbehuizing

Versie 04/13

USB3.0

Bestelnr. 32 34 65

Beoogd gebruik

In de behuizing kan een 8,89 cm-/3.5“-SATA- of IDE-harde schijf (niet bij de levering inbegre­pen) worden ingebouwd. Aansluiting op een computer is via een USB-interface mogelijk. Een
meegeleverde externe netvoedingadapter dient daarbij voor de stroomtoevoer.

Dit product voldoet aan de wettelijke, nationale en Europese eisen. Alle voorkomende be­drijfsnamen en productaanduidingen zijn handelsmerken van de betreffende eigenaren. Alle
rechten voorbehouden.

Inbouwen van een harde schijf

• Draai de beide schroeven aan de achterkant los en haal deze eraf. Onthoud daarbij de juiste
richting.

Aan de achterkant zijn de printplaat en twee metalen houdbeugels bevestigd.

• Afhankelijk daarvan, of u een SATA- of een IDE-harde schijf wilt inbouwen, moet u de betref­fende adapter in de hardeschijfbehuizing monteren.

De SATA- resp. IDE-adapter wordt in de bijpassende klemmenstrook gestoken en met twee

schroeven gefi xeerd.

• Verbind de voor de inbouw bestemde harde schijf (8,89 cm/3,5“) vervolgens met de bijbeho­rende aansluitingen op de SATA- resp. IDE-adapter.

• Schroef de harde schijf met twee passende schroeven aan de metalen houdbeugels vast.

• Plaats de harde schijf in de behuizing, let op de juiste oriëntatie, omdat anders de zich aan
de zijkant bevindende led beschadigd raak, verlies van garantie/waarborg!

• Schroef de achterkant weer vast op de behuizing met de aanvankelijk verwijderde schroe­ven.

• Via de meegeleverde steun kan de hardeschijfbehuizing plaatsbesparend worden opgesteld.

Omvang van de levering

• Vaste schijfbehuizing met SATA- en IDE-adapter

• Netvoedingadapter

• USB3.0-kabel

• Schroevenset

• Gebruiksaanwijzing

Veiligheidsaanwijzingen

Bij schade, veroorzaakt door het niet raadplegen en opvolgen van deze ge-

bruiksaanwijzing, vervalt elk recht op waarborg/garantie! Voor gevolgschade
aanvaarden wij geen enkele aansprakelijkheid!

Wij zijn niet verantwoordelijk voor materiële schade of persoonlijk letsel ver-

oorzaakt door ondeskundig gebruik of door het niet opvolgen van de veilig­heidsaanwijzingen! In dergelijke gevallen vervalt de waarborg/garantie.

• Om veiligheids- en keuringsredenen (CE) is het eigenmachtig ombouwen en/of
veranderen van het product niet toegestaan.

• Het product is geen speelgoed. Houd apparaten die op netspanning werken uit de
buurt van kinderen. Wees daarom extra voorzichtig als er kinderen aanwezig zijn.

Gebruik het product op een zodanige manier, dat het buiten bereik van kinderen

ligt.

• Het product is uitsluitend geschikt voor gebruik in droge, gesloten ruimtes binnens­huis. Laat het samengestelde product niet vochtig of nat worden, raak het nooit
met natte handen aan!

Bij de netvoedingadapter bestaat levensgevaar door een elektrische schok!

• De opbouw van de netvoedingadapter komt overeen met beschermingsklasse II.
Gebruik als spanningsbron voor de netvoedingadapter uitsluitend een reglemen­taire contactdoos.

De contactdoos waarin de netvoedingadapter wordt gestoken, moet gemakkelijk

toegankelijk zijn.

• Gebruik voor de voeding van de hardeschijfbehuizing uitsluitend de meegeleverde
netvoedingadapter.

• Trek de netvoedingadapter nooit aan het snoer uit de contactdoos. Pak de netvoe­dingadapter aan de zijkant van de behuizing vast en trek hem dan uit de contact­doos.

• Raak de netvoedingsadapter niet aan wanneer deze beschadigingen vertoont;
levensgevaar door een elektrische schok!

Schakel eerst de netspanning van de contactdoos uit, waaraan de netvoe-

dingadapter is aangesloten (door de bijbehorende zekeringautomaat uit te scha­kelen resp. zekering eruit te draaien, vervolgens aangesloten FI-aardlekschake­laar uit te schakelen, zodat de contactdoos van alle polen ontkoppeld is).

Trek daarna pas de stekker van de netvoedingadapter uit de contactdoos. Zorg

ervoor dat de beschadigde netvoedingadapter op milieuvriendelijke wijze wordt
verwijderd, gebruik hem niet langer. Wissel de netvoedingadapter om tegen een
identiek exemplaar.

• Laat het verpakkingsmateriaal niet rondslingeren, dit kan voor kinderen gevaarlijk
speelgoed zijn.

• Behandel het product voorzichtig; door stoten, schokken of een val - zelfs van
geringe hoogte - kan het beschadigd raken!

Installatie stuurprogramma

De stuurprogramma’s voor de hardeschijfbehuizing zijn in uw besturingssysteem opgenomen,
daarom is er geen opslagmedium met stuurprogramma bijgesloten.

Let erop, dat voor gebruik onder USB3.0 een daarvoor geschikte USB3.0-controller vereist is
(bijv. op veel moderne moederborden ingebouwd, resp. als extra insteekkaart naderhand bij
te plaatsen).

Aansluiten

• Zet uw computer aan als dat nog niet het geval is en wacht totdat het besturingssysteem
volledig is geladen.

• Sluit de laagspanningstekker van de meegeleverde netvoedingadapter aan op de betref­fende bus op de achterkant van de hardeschijfbehuizing.

• Verbind de netvoedingadapter met de netspanning, steek het in een contactdoos.

• Sluit de USB3.0-bus aan de achterkant van de hardeschijfbehuizing via de meegeleverde
USB3.0-kabel aan op een vrije USB-aansluiting van uw computer.

Alleen bij gebruik van een USB3.0-poort wordt de snelle overdrachtmodus gebruikt;

bij een USB2.0- of USB1.1-poort is de maximale snelheid bij de gegevensover­dracht aanzienlijk minder.

• Via de meegeleverde steun kan de hardeschijfbehuizing plaatsbesparend worden opgesteld.
De aansluitingen zijn hierbij naar achteren gericht.

Let er daarbij op, dat u een horizontaal, stabiel en voldoende groot opstelvlak ge-

bruikt. De hardeschijfbehuizing met de ingebouwde schijf mag niet omkantelen, een
ingebouwde harde schijf wordt hierdoor beschadigd (vooral als de hardeschijfbehui­zing is ingeschakeld en de harde schijf in bedrijf is).

Bescherm het oppervlak van kostbare meubels met een geschikte onderlegger te-

gen krassen of afdrukken.

• Schakel de hardeschijfbehuizing via de aan-/uitschakelaar aan de achterkant in (schakel­stand „ON“ = ingeschakeld, „OFF“ = uitgeschakeld).

• Windows herkent de hardeschijfbehuizing bij de eerste ingebruikneming automatisch en sluit
de installatie van het besturingsprogramma af (de besturingsprogramma’s zijn in het bestu­ringssysteem opgenomen).

Een nieuwe harde schijf moet gepartitioneerd en geformatteerd worden, vóórdat het station

in de Windows Verkenner verschijnt en gebruikt kan worden, zie navolgend gedeelte.

Vaste schijf partitioneren/formatteren

• Bij Windows 7, Windows Vista of Windows XP is het partitioneren en formatteren heel een­voudig mogelijk via de systeembesturing (en daar via het computerbeheer/gegevensdrager­beheer).

• Formatteer - na het partitioneren - de nieuw aangemaakte partitie (daartoe volstaat snelfor­mattering; bij een „normale“ formattering duurt het, afhankelijk van de grootte van de harde
schijf, zeer lang voordat het formatteerproces wordt afgesloten).

• Pas na het partitioneren en het daarop volgende formatteren van de harde schijf kunnen
gegevens op de harde schijf worden opgeslagen.

Gebruik

• Het gebruik is uitsluitend toegestaan in droge binnenruimtes. Het product mag niet
vochtig of nat worden! Bij de netvoedingadapter bestaat levensgevaar door een
elektrische schok!

• Gebruik het product nooit direct nadat het van een koude naar een warme ruimte
is gebracht. Het condenswater dat daarbij ontstaat kan het product onder be­paalde omstandigheden onherstelbaar beschadigen. Bovendien bestaat er bij de
netvoedingadapter levensgevaar door een elektrische schok!

Laat het product eerst op kamertemperatuur komen, voordat het wordt aangeslo-

ten en gebruikt. Dit kan enkele uren duren.

• Vermijd de volgende ongunstige omgevingscondities op de opstelplek of tijdens
het transport:

- Vocht of te hoge luchtvochtigheid

- Extreme koude of warmte, direct invallend zonlicht

- Stof, brandbare gassen, dampen of oplosmiddelen

- Sterke trillingen, stoten, schokken

- Sterke magneetvelden, zoals in de buurt van machines of luidsprekers

• Onderhoud of reparatie mag uitsluitend door een gespecialiseerde werkplaats te
worden doorgevoerd.

• Zorg ervoor dat de kabels bij het opstellen van het product niet worden geknakt of
afgekneld.

• Verplaats het product met de ingebouwde harde schijf niet wanneer deze in ge­bruik is. Door bewegingen bij gebruik kan de schrijf-/leeskop in de harde schijf op
de magneetschijf drukken. Daardoor is niet alleen gegevensverlies mogelijk, ook
wordt de harde schijf beschadigd! Datzelfde geldt voor de ongeveer 30 seconden
na het uitschakelen van de behuizing met de vaste schijf, totdat de magneetschij­ven van de vaste schijf tot stilstand zijn gekomen.

Dit functioneert echter alleen dan, als de computer de voeding voor de USB-poort

uitschakelt. Dit proces gebruikt de hardeschijfbehuizing om te herkennen, wanneer

de energiespaarmodus moet worden geactiveerd.
Hetzelfde geldt als de computer in de stand-bymodus wordt gezet.
Blijft de voeding van de USB-poort - waarop de hardeschijfbehuizing is aangeslo-

ten - geactiveerd, dan is geen energiespaarmodus van de hardeschijfbehuizing

mogelijk.

Verwijdering

Elektrische en elektronische producten niet via het normale huishoudelijke afval

verwijderen.
Verwijder het product aan het einde van zijn levensduur conform de geldende wet-

telijke bepalingen.

Technische gegevens

a) Hardeschijfbehuizing

Aansluiting ................................................... USB3.0 (compatibel met USB2.0 en USB 1.1)

Voor de inbouw geschikte harde schijf ........ SATA of IDE, 8,89 cm/3,5“ (max. 4TB)

Afmetingen (b x h x d) .................................113 x 32 x 196 mm (zonder steun)

Gewicht ........................................................427 g (zonder steun)

b) Netvoedingadapter

Bedrijfsspanning .......................................... 100 - 240 V/AC, 50/60 Hz

Uitgang ........................................................ 12 V/DC, 2 A

Schoonmaken

Schakel voorafgaand aan het schoonmaken het product uit en trek de netvoedingadapter uit
het stopcontact. Wacht dan ten minste 30 seconden, totdat de magneetschijven van de harde
schijf volledig tot stilstand zijn gekomen.

Om hem te reinigen is een droge zachte, schone doek voldoende. Gebruik geen agressieve
schoonmaakmiddelen, hierdoor kan het product verkleuren. Druk tijdens het schoonmaken niet
te hard op het oppervlak, om krassen te voorkomen.

U kunt stof zeer gemakkelijk verwijderen met een schone, langharige kwast en een stofzuiger.

Tips & aanwijzingen

a) USB3.0

• USB3.0-apparaten zijn neerwaarts compatibel. Dit betekent dat de hardeschijfbehuizing met
de daarin geplaatste SATA- resp. IDE-harde schijf ook op oudere USB2.0- of langzamere
USB1.1-poorten functioneert, zij het uitsluitend met de maximale USB2.0- resp. USB1.1­snelheid.

• Wordt de hardeschijfbehuizing op een USB3.0-aansluiting gebruikt, dan zijn afhankelijk van
de in de hardeschijfbehuizing ingebouwde harde schijf alsook de gebruikte computer zelfs
meer dan 100MByte/s mogelijk!

• Bij USB3.0 is het aan te bevelen de kabels zo kort mogelijk te kiezen, zodat de overdracht­snelheid niet vermindert.

• Gebruik voor het aansluiten van de hardeschijfbehuizing op een USB3.0-poort van uw com­puter een USB3.0-kabel (bijv. de meegeleverde kabel).

Als u een conventionele USB2.0/1.1-kabel gebruikt, dan zijn daarmee geen overdrachten per

USB3.0-snelheid mogelijk, maar alleen max. met USB2.0/1.1-snelheid.

• Als de hardeschijfbehuizing via een USB-hub moet worden aangesloten, moet deze ook de
USB3.0-overdrachtmodus ondersteunen, zodat de maximale snelheid mogelijk is.

b) Algemeen

• De led van de hardeschijfbehuizing brandt, als deze is ingeschakeld (power-led-functie) resp.
knippert bij lees-/schrijfprocessen.

• USB-apparatuur kan tijdens de werking worden ingestoken en uitgenomen.

Let er daarbij echter op, dat evt. bestanden beschadigd kunnen worden of het besturingsys-

teem kan crashen, als bij een gegevensoverdracht de verbindingskabel eruit wordt getrokken
resp. als door een programma bestanden worden geopend.

In Windows verschijnt tijdens het aansluiten van de vaste schijf (of andere USB-gegevens-

dragers) gebruikelijk een pijlsymbool op de taakbalk waarmee men Windows kan opdragen
het apparaat „los te koppelen“en de gegevensoverdracht zodanig te beëindigen, dat de
verbindingskabel er probleemloos kan worden uitgetrokken.

• Als de computer wordt uitgeschakeld schakelt de hardeschijfbehuizing vanzelf uit, om stroom
te besparen. De led op de hardeschijfbehuizing gaat daarbij uit.

Deze gebruiksaanwijzing is een publicatie van de fi rma Conrad Electronic SE, Klaus-Conrad-Str. 1,

Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld

Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van

© Copyright 2013 by Conrad Electronic SE. V1_0413_01/IB

D-92240 Hirschau (www.conrad.com).

fotokopie, microverfi lming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen
de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden.

techniek en uitrusting voorbehouden.
