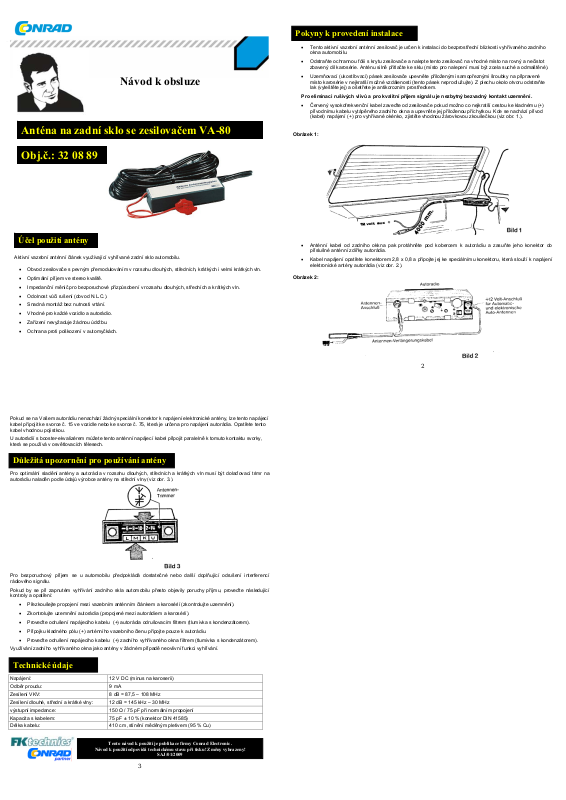

Návod k obsluze

Anténa na zadní sklo se zesilovačem VA-80

Obj.č.: 32 08 89

Účel použití antény

Aktivní vazební anténní článek využívající vyhřívané zadní sklo automobilu.

• Obvod zesilovače s pevným přemodulováním v rozsahu dlouhých, středních, krátkých i velmi krátkých vln.

• Optimální příjem ve stereo kvali tě.

• Impedanční měnič pro bezporuchové přizpůsobení v rozsahu dlouhých, středních a krátkých vln.

• Odolnost vůči rušení (obvod N.L.C.).

• Snadná montáž bez nutnos ti vrtání.

• Vhodné pro každé vozid lo a autorádio.

• Zařízení nevyžaduje žádnou údržbu.

• Ochrana proti poškození v automyčkách.

Pokyny k provedení instalace

• Tento aktivní vazební anténní zes ilovač je určen k instalaci do bezprostřední blízkosti vyhřívaného zadního

okna automobilu.

• Odstraňte ochrannou fólii s krytu zesilovače a nalepte tento zesilovač na vhodné místo na rovný a nečistot
zbavený díl karosérie. Anténu silně přitlačte ke sklu (místo pro nalepení musí být zcela suché a odmaštěné).

• Uzemňovací (ukostřovací) pásek zesilovače upevněte přiloženými samopřeznými šroubky na připravené
místo karosérie v nejkratší možné vzdálenosti (tento pásek neprodlužujte). Z plechu okolo otvoru odstraňte
lak (vyleštěte jej) a ošetřete je antikorozním prost ředkem.

Pro eliminaci rušivých vlivů a pro kvalitní příjem signálu je nezbytný bezvadný kon takt uzemnění.

• Červený vysokofrekvenční kabel zaveďte od zesilovače pokud možno co nejkratší cestou ke kladnému (+)
přívodnímu kabelu vytápěného zadního okna a upevněte jej přiloženou příchytkou. Kde se nachází přívod
(kabel) napájení (+) pro vyhřívané okénko, zjistěte vhod nou žárovkovou zkoušeč kou (viz obr. 1.).

Obrázek 1:

• Anténní kabel od zadního okkna pak protáhněte pod kobercem k autorádi u a zasuňte jeho konektor d o
příslušné anténní zdířky autorádia.

• Kabel napájení opatřete konektorem 2 ,8 x 0,8 a připojte jej ke speciálnímu konektoru, která slouží k napájení
elektronické antény autorád ia (viz obr. 2.).

Obrázek 2:

2

Pokud se na Vašem auto rádiu nenachází žádný s peciální konektor k napájení elektronick é antény, lze tento napájecí
kabel připojit ke svorce č. 15 ve vozidle nebo ke svorce č. 75, která je určena pro napájení autorádia. Opatřete tento
kabel vhodnou pojistkou.

U autorádií s booster-ekvalizérem můžete tento anténní napájecí kabel připojit paralelně k tomuto kontaktu svorky,
která se používá v osvětlovac ích tělesech.

Důležitá upozornění pro používání antény

Pro optimální sladění antény a autorádia v rozsahu dlouhých, středních a krátkých vln musí být dolaďovací trimr na
autorádiu naladěn podle údajů výrobce antény na střední vlny (viz obr. 3.).

Pro bezporuchový příjem se u automobilu předpokládá dostate čné nebo další doplňující odrušení interferencí
rádiového signálu.

Pokud by se při zapnutém vyhřívání zadního skla automobilu přesto objevily poruchy příjmu, proveďte následující
kontroly a opatření:

• Přezkoušejte propojení mez i vazebním anténním článkem a karosérií (zkontrol ujte uzemnění).

• Zkontrolujte uze mnění autorádia (propojené mezi autorádiem a karosérií).

• Proveďte odrušení napájecího kabelu (+) autorádia odrušovacím filtrem (tlumivka s kondenzátorem).

• Přípojku kladného pólu (+) anténního vazebního členu připojte pouze k autorádiu.

• Proveďte odrušení napájecího kabelu (+) zadního vyhřívaného okna filtrem (tlumivka s kondenzátorem).

Využívání zadního vyhří vaného okna jako antény v ž ádném případě neovlivní funkci vyhřívání.

Technické údaje

Napájení: 12 V DC (minus na karose rii)
Odběr proudu: 9 mA

Zesílení VKV: 8 dB = 87,5 – 108 MHz
Zesílení dlouhé, střední a kr átké vlny: 12 dB = 145 kHz – 30 MHz
výstupní impedance : 150 Ω / 75 pF při normálním propojení

Kapacita s kabelem: 75 pF ± 10 % (konektor DIN 41585)
Délka kabelu: 410 cm ,stínění měděným pletiv em (95 % Cu)

Tento návod k použití je publikace firmy Conrad Electronic.

Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
