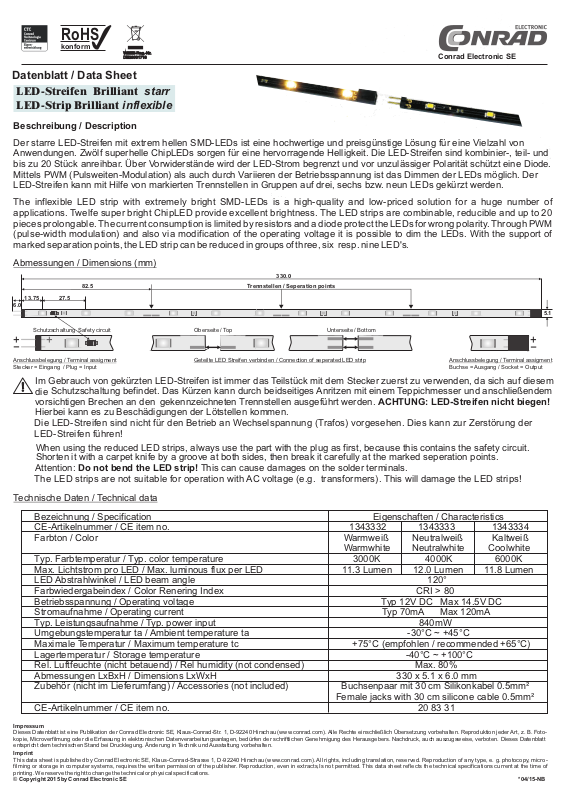

Datenblatt / Data Sheet

LED-Streifen Brilliant starr
LED-Strip Brilliant inflexible

Beschreibung / Description

Der starre LED-Streifen mit extrem hellen SMD-LEDs ist eine hochwertige und preisgünstige Lösung für eine Vielzahl von
Anwendungen. Zwölf superhelle ChipLEDs sorgen für eine hervorragende Helligkeit. Die LED-Streifen sind kombinier-, teil- und
bis zu 20 Stück anreihbar. Über Vorwiderstände wird der LED-Strom begrenzt und vor unzulässiger Polarität schützt eine Diode.
Mittels PWM (Pulsweiten-Modulation) als auch durch Variieren der Betriebsspannung ist das Dimmen der LEDs möglich. Der
LED-Streifen kann mit Hilfe von markierten Trennstellen in Gruppen auf drei, sechs bzw. neun LEDs gekürzt werden.

The inflexible LED strip with extremely bright SMD-LEDs is a high-quality and low-priced solution for a huge number of
applications. Twelfe super bright ChipLED provide excellent brightness. The LED strips are combinable, reducible and up to 20
pieces prolongable. The current consumption is limited by resistors and a diode protect the LEDs for wrong polarity. Through PWM
(pulse-width modulation) and also via modification of the operating voltage it is possible to dim the LEDs. With the support of
marked separation points, the LED strip can be reduced in groups of three, six resp. nine LED's.

Abmessungen / Dimensions (mm)

82.5

6.0

27.513.75

WEEE-Reg.-Nr.
DE28001718

Conrad Electronic SE

330.0

Trennstellen / Seper ation points

5.1

Schutzschaltung Safety circuit

+

Anschlussbelegung / Terminal assigment
Stecker = Eingang / Plug = Input

+

Oberseite / Top

Geteilte LED Streifen verbinden / Connection of seperated LED strip

Unterseite / Bottom

+

Anschlussbelegung / Terminal assigment
Buchse = Ausgang / Socket = Output

Im Gebrauch von gekürzten LED-Streifen ist immer das Teilstück mit dem Stecker zuerst zu verwenden, da sich auf diesem

Schutzschaltung befindet. Das Kürzen kann durch beidseitiges Anritzen mit einem Teppichmesser und anschließendem

die

vorsichtigen Brechen an den

gekennzeichneten Trennstellen ausgeführt werden. ACHTUNG: LED-Streifen nicht biegen!
Hierbei kann es zu Beschädigungen der Lötstellen kommen.
Die LED-Streifen sind nicht für den Betrieb an Wechselspannung (Trafos) vorgesehen. Dies kann zur Zerstörung der
LED-Streifen führen!

When using the reduced LED strips, always use the part with the plug as first, because this contains the safety circuit.
Shorten it with a carpet knife by a groove at both sides, then break it carefully at the marked seperation points.

Attention: Do not bend the LED strip! This can cause damages on the solder terminals.

The LED strips are not suitable for operation with AC voltage (e.g. transformers). This will damage the LED strips!

Technische Daten / Technical data

Bezeichnung / Specification Eigenschaften / Characteristics
CE-Artikelnummer / CE item no. 1343332 1343333 1343334
Farbton / Color Warmweiß Neutralweiß Kaltweiß
Warmwhite Neutralwhite Coolwhite
Typ. Farbtemperatur / Typ. color temperature 3000K 4000K 6000K
Max. Lichtstrom pro LED / Max. luminous flux per LED 11.3 Lumen 12.0 Lumen 11.8 Lumen
LED Abstrahlwinkel / LED beam angle 120°
Farbwiedergabeindex / Color Renering Index CRI > 80
Betriebsspannung / Operating voltage Typ 12V DC Max 14.5V DC
Stromaufnahme / Operating current Typ 70mA Max 120mA
Typ. Leistungsaufnahme / Typ. power input 840mW
Umgebungstemperatur ta / Ambient temperature ta -30°C ~ +45°C
Maximale Temperatur / Maximum temperature tc +75°C (empfohlen / recommended +65°C)
Lagertemperatur / Storage temperature -40°C ~ +100°C
Rel. Luftfeuchte (nicht betauend) / Rel humidity (not condensed) Max. 80%
Abmessungen LxBxH / Dimensions LxWxH 330 x 5.1 x 6.0 mm
Zubehör (nicht im Lieferumfang) / Accessories (not included) Buchsenpaar mit 30 cm Silikonkabel 0.5mm²
Female jacks with 30 cm silicone cable 0.5mm²
CE-Artikelnummer / CE item no. 20 83 31
