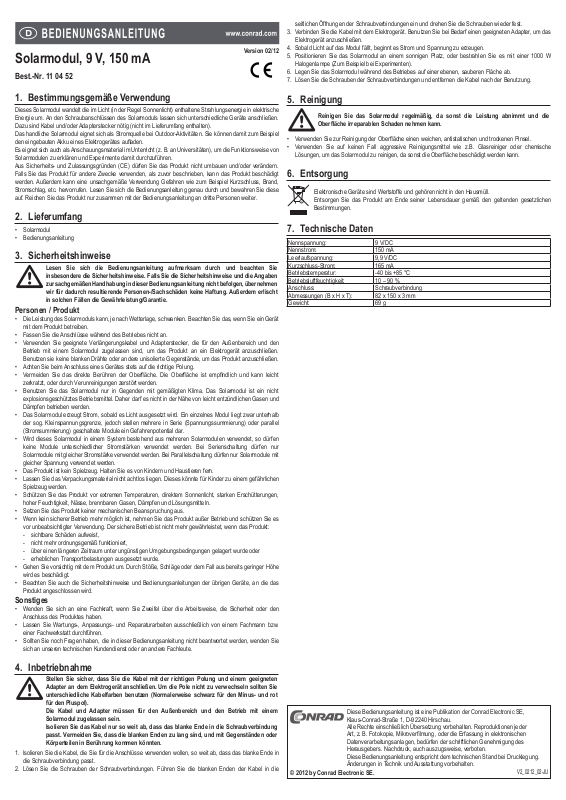

Conrad 11 04 52 Operating Instructions Manual
Solarmodul, 9 V, 150 mA
Best.-Nr. 11 04 52
Version 02/12
seitlichen Öffnungen der Schraubverbindungen ein und drehen Sie die Schrauben wieder fest.
Verbinden Sie die Kabel mit dem Elektrogerät. Benutzen Sie bei Bedarf einen geeigneten Adapter, um das 3.
Elektrogerät anzuschließen.
Sobald Licht auf das Modul fällt, beginnt es Strom und Spannung zu erzeugen.4.
Positionieren Sie das Solarmodul an einem sonnigen Platz, oder bestrahlen Sie es mit einer 1000 W 5.
Halogenlampe (Zum Beispiel bei Experimenten).
Legen Sie das Solarmodul während des Betriebes auf einer ebenen, sauberen Fläche ab.6.
Lösen Sie die Schrauben der Schraubverbindungen und entfernen die Kabel nach der Benutzung.7.
Bestimmungsgemäße Verwendung1.
Dieses Solarmodul wandelt die im Licht (in der Regel Sonnenlicht) enthaltene Strahlungsenergie in elektrische
Energie um. An den Schraubanschlüssen des Solarmoduls lassen sich unterschiedliche Geräte anschließen.
Dazu sind Kabel und/oder Adapterstecker nötig (nicht im Lieferumfang enthalten).
Das handliche Solarmodul eignet sich als Stromquelle bei Outdoor-Aktivitäten. Sie können damit zum Beispiel
den eingebauten Akku eines Elektrogerätes auaden.
Es eignet sich auch als Anschauungsmaterial im Unterricht (z. B. an Universitäten), um die Funktionsweise von
Solarmodulen zu erklären und Experimente damit durchzuführen.
Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/oder verändern.
Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt
werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand,
Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese
auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Lieferumfang2.
Solarmodul•
Bedienungsanleitung•
Sicherheitshinweise3.
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben
zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen
wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt
in solchen Fällen die Gewährleistung/Garantie.
Personen / Produkt
Die Leistung des Solarmoduls kann, je nach Wetterlage, schwanken. Beachten Sie das, wenn Sie ein Gerät •
mit dem Produkt betreiben.
Fassen Sie die Anschlüsse während des Betriebes nicht an.•
Verwenden Sie geeignete Verlängerungskabel und Adapterstecker, die für den Außenbereich und den •
Betrieb mit einem Solarmodul zugelassen sind, um das Produkt an ein Elektrogerät anzuschließen.
Benutzen sie keine blanken Drähte oder andere unisolierte Gegenstände, um das Produkt anzuschließen.
Achten Sie beim Anschluss eines Gerätes stets auf die richtige Polung.•
Vermeiden Sie das direkte Berühren der Oberäche. Die Oberäche ist empndlich und kann leicht •
zerkratzt, oder durch Verunreinigungen zerstört werden.
Benutzen Sie das Solarmodul nur in Gegenden mit gemäßigten Klima. Das Solarmodul ist ein nicht •
explosionsgeschütztes Betriebsmittel. Daher darf es nicht in der Nähe von leicht entzündlichen Gasen und
Dämpfen betrieben werden.
Das Solarmodul erzeugt Strom, sobald es Licht ausgesetzt wird. Ein einzelnes Modul liegt zwar unterhalb •
der sog. Kleinspannungsgrenze, jedoch stellen mehrere in Serie (Spannungssummierung) oder parallel
(Stromsummierung) geschaltete Module ein Gefahrenpotential dar.
Wird dieses Solarmodul in einem System bestehend aus mehreren Solarmodulen verwendet, so dürfen •
keine Module unterschiedlicher Stromstärken verwendet werden. Bei Serienschaltung dürfen nur
Solarmodule mit gleicher Stromstärke verwendet werden. Bei Parallelschaltung dürfen nur Solarmodule mit
gleicher Spannung verwendet werden.
Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.•
Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen •
Spielzeug werden.
Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, •
hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.•
Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es •
vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
sichtbare Schäden aufweist, nicht mehr ordnungsgemäß funktioniert, über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder -
erheblichen Transportbelastungen ausgesetzt wurde. Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe •
wird es beschädigt.
Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das •
Produkt angeschlossen wird.
Sonstiges
Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den •
Anschluss des Produktes haben.
Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. •
einer Fachwerkstatt durchführen.
Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie •
sich an unseren technischen Kundendienst oder an andere Fachleute.
Reinigung5.
Reinigen Sie das Solarmodul regelmäßig, da sonst die Leistung abnimmt und die
Oberäche irreparablen Schaden nehmen kann.
Verwenden Sie zur Reinigung der Oberäche einen weichen, antistatischen und trockenen Pinsel.•
Verwenden Sie auf keinen Fall aggressive Reinigungsmittel wie z.B. Glasreiniger oder chemische •
Lösungen, um das Solarmodul zu reinigen, da sonst die Oberäche beschädigt werden kann.
Entsorgung6.
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
Technische Daten7.
Nennspannung: 9 V/DC
Nennstrom: 150 mA
Leerlaufspannung: 9,9 V/DC
Kurzschluss-Strom: 165 mA
Betriebstemperatur: -40 bis +85 °C
Betriebsluftfeuchtigkeit: 10 – 90 %
Anschluss: Schraubverbindung
Abmessungen (B x H x T): 82 x 150 x 3 mm
Gewicht: 69 g
Inbetriebnahme4.
Stellen Sie sicher, dass Sie die Kabel mit der richtigen Polung und einem geeigneten
Adapter an dem Elektrogerät anschließen. Um die Pole nicht zu verwechseln sollten Sie
unterschiedliche Kabelfarben benutzen (Normalerweise schwarz für den Minus- und rot
für den Pluspol).
Die Kabel und Adapter müssen für den Außenbereich und den Betrieb mit einem
Solarmodul zugelassen sein.
Isolieren Sie das Kabel nur so weit ab, dass das blanke Ende in die Schraubverbindung
passt. Vermeiden Sie, dass die blanken Enden zu lang sind, und mit Gegenständen oder
Körperteilen in Berührung kommen könnten.
Isolieren Sie die Kabel, die Sie für die Anschlüsse verwenden wollen, so weit ab, dass das blanke Ende in 1.
die Schraubverbindung passt.
Lösen Sie die Schrauben der Schraubverbindungen. Führen Sie die blanken Enden der Kabel in die 2.
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE,
Klaus-Conrad-Straße 1, D-92240 Hirschau.
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder
Art, z. B. Fotokopie, Mikroverlmung, oder die Erfassung in elektronischen
Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des
Herausgebers. Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.
© 2012 by Conrad Electronic SE.
Änderungen in Technik und Ausstattung vorbehalten.
V2_0212_02-JU
Solar module, 9 V, 150 mA
Item no. 11 04 52
Version 02/12
Cleaning5.
Regularly clean the solar module, as its performance would otherwise decrease and the
surface could be irreversibly damaged.
To clean the surface, use a soft, antistatic and dry brush.•
Under no circumstances use aggressive cleaning agents such as glass cleaners or chemical solutions to •
clean the solar module, as the surface may otherwise be damaged.
Intended use1.
This solar module converts the radiant energy contained in light (usually sunlight) into electrical energy. A range
of different devices can be attached, using the screw connections of the solar module. This requires wires and/
or adaptor plugs (not included in delivery).
The compact solar module is suitable as a power source for outdoor activities. For example, you can charge
the built-in battery of an electrical appliance.
It can also be used as illustrative course material (e.g. at universities) to explain the functionality of solar
modules and to carry out experiments with it.
For safety and approval purposes (CE), you must not rebuild and/or modify this product. If you use the product
for purposes other than those described above, the product may be damaged. In addition, improper use can
cause hazards such as short circuiting, re, electric shock etc. Read the instructions carefully and keep them.
Make this product available to third parties only together with its operating instructions.
Delivery content 2.
Solar module•
Operating instructions•
Safety instructions3.
Read the operating instructions carefully and especially observe the safety information.
If you do not follow the safety instructions and information on proper handling in this
manual, we assume no liability for any resulting personal injury or damage to property.
Such cases will invalidate the warranty/guarantee.
Persons / Product
The solar module’s performance can vary depending on weather conditions. Keep this in mind when •
operating a device with this product.
Do not touch the terminal points during operation.•
Use suitable extension cables and adaptor plugs approved for outside operation and use with a solar •
module to connect the product to an electrical device. Do not use bare wires or other uninsulated objects
to connect the product.
Always ensure correct polarity when connecting a device.•
Avoid direct contact with the surface. The surface is sensitive and can be easily scratched or destroyed •
through contamination.
Solar modules may only be used in a temperate climate. The solar module is a device which is not secured •
against explosions. Thus, it may not be installed in the vicinity of highly inammable gases and vapours.
The solar module generates power as soon as it is exposed to light. A single module generates power below •
the so-called low voltage barrier. However, multiple modules in parallel (summation of currents) or series
connection (summation of voltages) represent a potential risk.
If this solar module is used in a system consisting of multipe solar modules, all modules used must have the •
same amperage. Only solar modules with identical amperage may be used when connected in series. Only
solar modules with identical voltage may be used when connected in parallel.
The device is not a toy. Keep it out of the reach of children and pets.•
Do not leave packaging material lying around carelessly. These may become dangerous playing material •
for children.
Protect the product from extreme temperatures, direct sunlight, strong jolts, high humidity, moisture, •
ammable gases, vapours and solvents.
Do not place the product under any mechanical stress.•
If it is no longer possible to operate the product safely, take it out of operation and protect it from any •
accidental use. Safe operation can no longer be guaranteed if the product:
is visibly damaged, -
is no longer working properly, -
has been stored for extended periods in poor ambient conditions or -
has been subjected to any serious transport-related stresses. Please handle the product carefully. Jolts, impacts or a fall even from a low height can damage the •
product.
Also observe the safety and operating instructions of any other devices which are connected to the •
product.
Miscellaneous
Consult an expert when in doubt about operation, safety or connection of the device.•
Maintenance, modications and repairs are to be performed exclusively by an expert or at a qualied •
shop.
If you have questions which remain unanswered by these operating instructions, contact our technical •
support service or other technical personnel.
Disposal6.
Electronic devices are recyclable waste and must not be disposed of in the household waste.
At the end of its service life, dispose of the product according to the relevant statutory regulations.
Technical data7.
Nominal voltage: 9 V/DC
Rated current: 150 mA
Open circuit voltage: 9.9 V/DC
Short-circuit current: 165 mA
Operating temperature: -40 to +85 °C
Operating humidity: 10 – 90 %
Connection: Screw connection
Dimensions (W x H x D): 82 x 150 x 3 mm
Weight: 69 g
Operation4.
Ensure that the wires are connected to the electrical device with the correct polarity and
with a suitable adaptor. So you do not mix up the different wires you should use different
cable colours (normally black for the negative terminal and red for the positive terminal).
Wires and adaptors must be approved for outside use and operation with a solar module.
Strip the insulation of the wire only far enough for the bare end to properly t into the
screw terminal. Avoid making the bare wire ends too long, which would allow them to
come into contact with objects or body parts.
Strip the insulation of the wires that you want to use for the connections only far enough for the bare end to 1.
properly t into the screw terminal.
Loosen the screws of the screw terminals. Insert the bare wire ends into the lateral holes of the screw 2.
terminals and tighten the screws again.
Connect the wires to the electrical device. If required, use a suitable adaptor to connect the electrical 3.
device.
As soon as light falls on the module, it will start creating electric current and voltage.4.
Position the solar module at a sunny spot or turn a 1000 W halogen lamp towards it (e.g. for experiments).5.
During operation, put the solar module on a at, clean surface.6.
After use, loosen the screws of the screw terminals and remove the wires.7.
These operating instructions are published by Conrad Electronic SE,
Klaus-Conrad-Straße 1, D-92240 Hirschau/Germany.
All rights including translation reserved. Reproduction by any method, e.g.
photocopy, microlming, or the capture in electronic data processing systems
require the prior written approval by the editor. Reprinting, also in part, is prohibited.
The operating instructions reect the current technical specications at time of print.
We reserve the right to change the technical or physical specications.
© 2012 by Conrad Electronic SE.
V2_0212_02-JU
Loading...
