Előszó
Az Elektronik-Hobby örömet kelt és okoz. Különösen igaz ez a
rádióbütykölésre. Saját rádiót építeni, és a saját építésű rádiót
intenzív használatra is fogni, motivációt és sikerélményt jelent.
Az elkészült URH-rádión jó hangzással és nagy hangerővel
hallgassa a helyi URH-FM-adókat. De először kísérletezünk!
Vizsgálja meg az egyes egységek működését, és építsen egy
egyre növekvő kapcsolást.
Az FM-rádiót egyszerű megépíteni, de mégis sok lehetőséget
nyújt. Számos változat és lehetőség létezik. Kísérletezzen
különböző hosszúságú antennákkal, és fogjon közeli és távoli
adókat. A végén több lehetséges áramkör fog a rendelkezésére
állni. Maga döntheti el, hogyan nézzen ki az egészen egyedi
rádiókészüléke .
Jó szórakozást a rádió-építőkészlethez!
Számos további kísérletet és bővítési lehetőséget talál az
interneten:
www.elo-web.de
www.elektroniklabor.de
3
Tartalomjegyzék
1 A hangszóró ............................................................................. 5
2 A dugasztábla .......................................................................... 7
3 Egy kapcsolóérintkező ............................................................. 8
4 Az elektrolit kondenzátor ........................................................10
5 Az erősítő ...............................................................................11
6 Egy csatolókondenzátor ..........................................................13
7 Hanggenerátor ........................................................................15
8 URH-vétel ...............................................................................16
9 Javított hangzás ......................................................................18
10 Adóválasztás ...........................................................................20
11 Reset-gomb ............................................................................21
12 A hangerőszabályzó ................................................................23
13 Potenciométeres hangolás ......................................................25
14 A hangolási tartomány beszűkítése .........................................27
4
1 A hangolási tartomány beszűkítése ...................................... 27
2 Finomhangolás .................................................................... 29
3 A rádiókártya ismertetése ................................................... 31
5
1 A hangszóró
Nézze meg jól a hangszórót beforrasztott huzalok mellett,
mivel a hangszóró a rádió egyik legfontosabb eleme. A
hangszóró elején található egy membrán. Ez óvatosan kissé
benyomható. Ha megkopogtatja az ujjával, zajt kelt. Ez a
hangszóró elvét mutatja: a membrán mozgása hangot ad.
Az építőkészletben még sok más alkatrész is található.
Keresse meg az 1 kΩ-os ellenállást. Színes gyűrűket visel,
barna (1), fekete (0) és piros (00) színnel, ami 1000 ohm-nak
felel meg. Egy negyedik, arany színű gyűrű az 5%-os tűrési
osztályt jelöli. Az ellenállások gyakran az áramerősség
csökkentésére szolgálnak. Ebben az esetben az ellenállást
sorba kell kapcsolni a hangszóróval és az elemmel. Arról
gondoskodik, hogy a hangszórón átfolyó áramot kb. 9 mA-re
korlátozza. Tartsa össze úgy az alkatrészeket, hogy zárt
áramkör jöjjön létre. Az elemhez való csatlakoztatáskor a
hangszóróból halk kattanás hallatszik. Az áramkör nyitásakor
is zaj keletkezik. A hangszórón átfolyó áram egy kicsit
megmozdítja a membránt, ami hangimpulzust kelt. A
hangszóró
6
hátulján egy erős mágnes található. Belül elrejtve található egy
huzaltekercs, amelynek mindkét kivezetése össze van kötve
az érintkezőkkel és a hozzáforrasztott vezetékekkel. Emiatt
mozdítható meg a membrán elektromos áram által.
7
2 A dugasztábla
Ez a dugasztábla leegyszerűsíti a komplikált áramkörök
felépítését. A 2,54 mm raszteres, 270 érintkezős tábla biztosítja
az alkatrészek biztos összekötését. Az első kísérleteknél a
dugasztábla egyszerűen csak az asztalon fekhet. Később
beragasztja majd a rádiókávába.
A dugaszoló felület középső részén 230 érintkező van, öt-öt
érintkező függőleges irányban vezetőfóliával össze van kötve.
Ezen túlmenően a peremen 40 érintkező van a tápellátáshoz,
amely két, 20 érintkezőből álló vízszintes rugós érintkezőcsíkból
áll. Így a dugasztábla két független tápsínnel rendelkezik.
Az alkatrészek beültetéséhez viszonylag nagy erő kell. A
csatlakozólábak emiatt könnyen elbicsaklanak. Fontos, hogy a
lábakat pontosan felülről vezesse be. Legjobb, ha ehhez egy
csipeszt vagy kis fogót használ. A kivezetést lehetőleg röviddel
a dugasztábla fölött fogja meg, és függőlegesen nyomja lefelé.
Így érzékenyebb csatlakozóvezetékek is, pl. az elemcsat és a
hangszóró becinezett huzalvégei törés nélkül beültethetők.
Építse fel az egyszerű áramkört ellenállással és hangszóróval
még egyszer a dugasztáblán. Az elemcsat rögzítésénél ismét
felhangzik a már ismert kattanás a hangszóróból.
8
3 Egy kapcsolóérintkező
Az építőkészlet tartalmaz két feltekert, egy-egy méteres
kötőhuzalt, amelyek közül az egyikre teljes egészében az
antenna céljára lesz szükség. Vágjon le megfelelő
vezetékdarabokat, és távolítsa el a végeken a szigetelést kb. 5
mm hosszon. A huzalvégek csupaszolásához hasznos lehet,
ha a szigetelést éles késsel körkörösen bemetszi. Figyelem:
Ennek során maga a vezeték ne sérüljön meg, mert a
megsértett helyen könnyen eltörik.
A huzallal egyszerű kapcsoló is készíthető. Ez két csupasz
vezetékdarabból áll, kevés távolságra egymástól, amelyek
könnyen mozgathatók. Vágjon le ehhez 2 cm-es
huzaldarabokat, és teljesen távolítsa el róluk a szigetelést. Az
ujjával a két csupasz huzal összenyomható, úgy hogy az
áramkör zár. A kapcsoló minden működtetésénél halk
kattanást lehet hallani a hangszóróból.
9
Egy másik rövid vezetékdarab tehermentesítőnek építendő be a
puha csatlakozóvezetékek védelmére. Az elemcsat maradjon
mindig bekötve, hogy a csatlakozások ne kopjanak el túlzottan.
10
4 Az elektrolit kondenzátor
Hangosabb zajt kelthet a 100 µF-os (mikrofarad) elektrolit
kondenzátor (elektrolit kondenzátor) segítségével.
Beépítéskor ügyeljen a helyes polaritásra. A negatív pólus
fehér csíkkal van jelölve, és ez a rövidebbik láb. A
kondenzátor két, egymástól szigeteléssel elválasztott
fémfóliát tartalmaz, amelyek elektromosan feltölthetők. A
kondenzátor ezáltal elektromos energia tárolóvá válik.
Az elektrolit kondenzátor ebben a kísérletben mintegy 9 V
feszültségre töltődik fel. Eközben annyi energiát tárol, hogy a
kapcsoló zárásakor hangos kattanás hallatszik. Egy rövid
pillanatra nagyon nagy áram folyik át a hangszórón; mintegy
százszor akkora, mint az előtétellenálláson át.
11

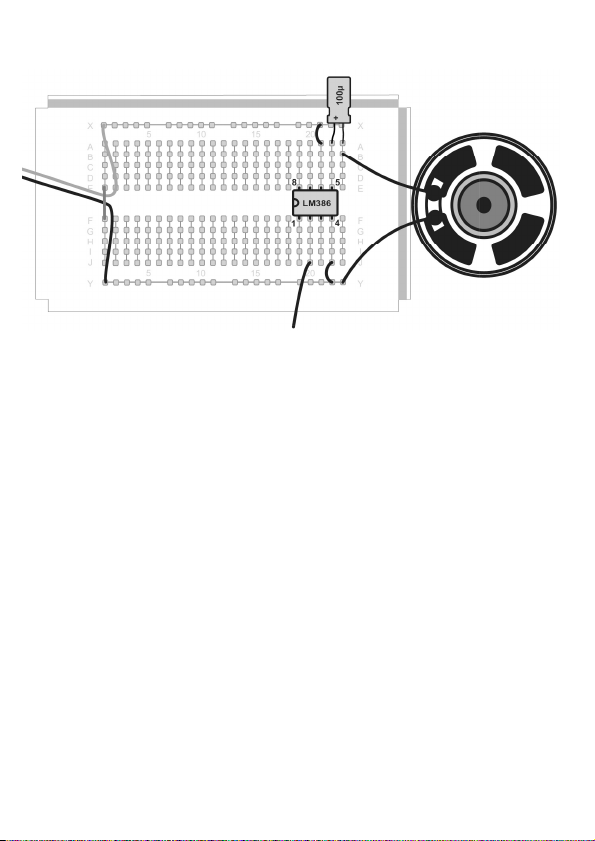

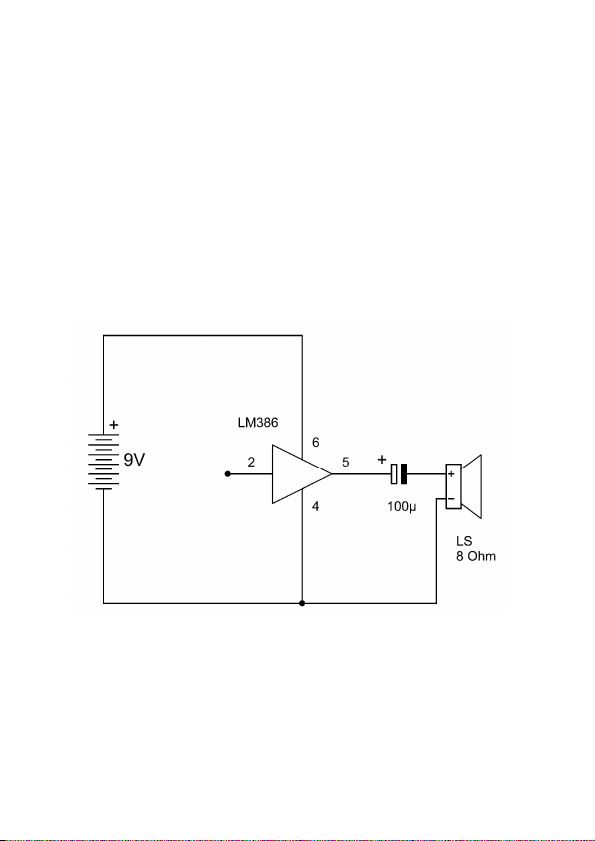

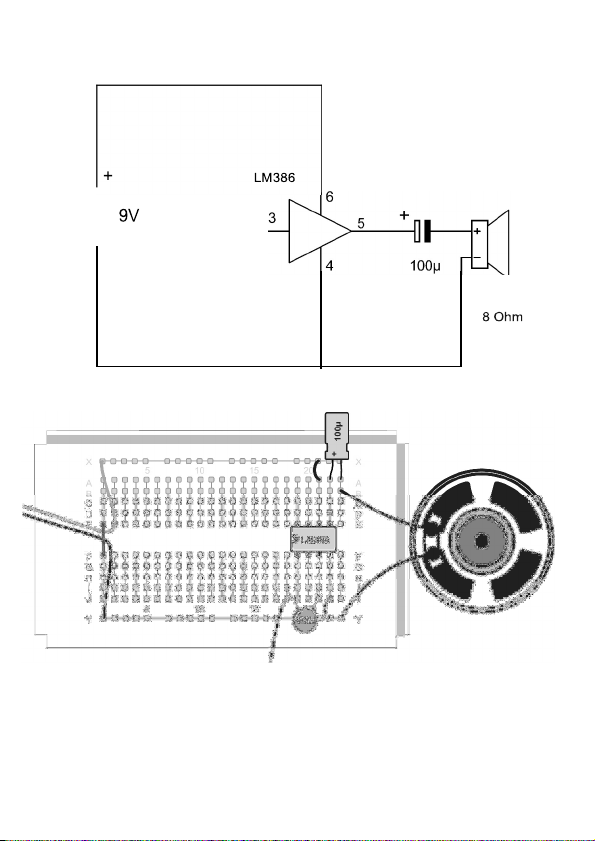

5 Az erősítő
Az LM386 típusú nyolclábú IC egy komplett
hangszóróerősítő telepes táplálásra. Belsőleg sok
tranzisztorból és ellenállásból áll.
Az integrált áramkör nyolc lábát először kissé szét kell hajlítani,
majd párhuzamosra állítani. Ezután az IC könnyen
beilleszthető a dugaszkártyába. Az áramkörbe való
beépítéskor okvetlenül figyeljen a helyes beépítési irányra. A
baloldalán lévő jelölés az
1. és 8. lábra utal. Ha az IC-t újból ki akarja venni, óvatosan
emelje ki egy csavarhúzóval, hogy a lábak ne törjenek meg.
Az IC-nek a 4. kivezetése az elem negatív pólusára
kapcsolódik, míg a pozitív pólus a 6. kivezetéshez van
csatlakoztatva. Az 5. kivezetésen van a kimenet. A hangszóró
itt egy elektrolit kondenzátoron keresztül van csatlakoztatva.
Az LM386 IC 5. kivezetésén kb. 4 V értékű közepes
kimeneti feszültség van. Ezért az elektrolit kondenzátor pozitív
pólusának az IC felé kell néznie, míg a vastag fehér vonallal
jelölt negatív pólusának a hangszóró felé. Az IC 2. kivezetésén
van a bemenet. Ide van csatlakoztatva egy huzaldarab.
Érintse meg a huzal szabad végét. A hangszóróból halk zavaró
zajokat, pl. brummogást vagy zümmögést hall. Ezeket a
helyiségben lévő elektromos vezetékek és készülékek keltik, és
testünk antennaként veszi őket, míg az áramkör erősíti és
hallhatóvá teszi. Ez az egyszerű "brummteszt" segítségünkre
van egy erősítő vizsgálatánál, és később a kész rádiónál pl.
hibakeresésre használható.
12

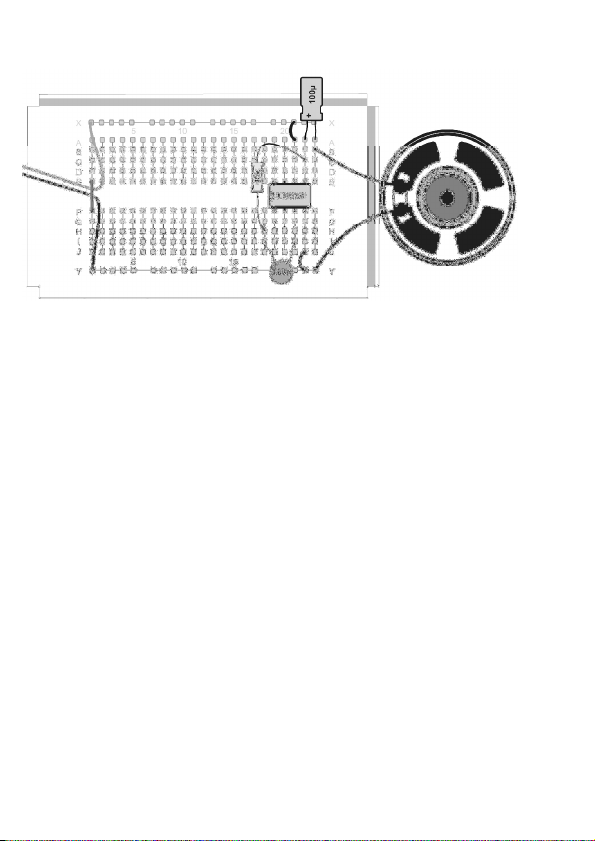

6 Egy csatolókondenzátor
Hangfrekvenciás jelek átvitelére gyakran alkalmazunk
kondenzátorokat. Itt egy 100 nF kapacitású kerámia
tárcsakondenzátort alkalmazunk. A felirata 104, és ez 100.000
pF-ot (pikofarad) jelent. A kapacitás a 100 μF-os elkó
kapacitásának éppen egy ezredrésze. A 100 nF-dal a kerámia
kondenzátor optimálisan teljesíti feladatát mint csatolókondenzátor az erősítő bemenetén.
Ujjal való tesztnél ugyanaz a zaj keletkezik, mint az előző nap
kísérleténél. A hangjelek tehát változtatás nélkül
továbbítódnak. A kondenzátor feladata a későbbi rádiós
áramkörben az lesz, hogy az egyenfeszültségű összetevőt
elválassza a hangfrekvenciás váltófeszültségtől. Az LM386 IC
ténylegesen két bemenettel rendelkezik, a 2. kivezetésen
(invertált bemenet) és a 3. kivezetésen (nem invertált
bemenet). Mindkét bemenet ebben a kísérletben azonos
hatást mutat.
13
LS
14

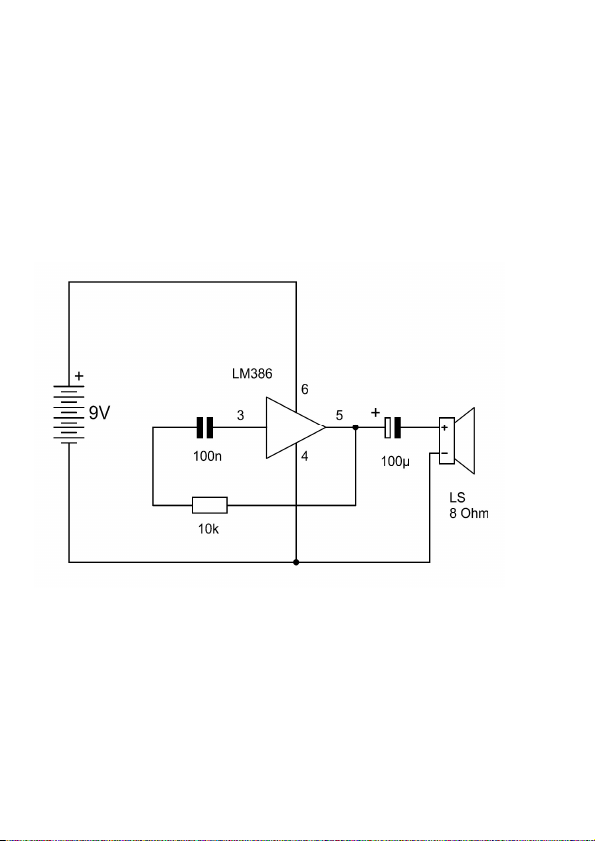

7 Hanggenerátor
Ez a kapcsolás egy 10 kΩ-os ellenállást (barna, fekete,
narancs) alkalmaz az erősítőnek hanggenerátorrá való
átalakításához. Hogy sajátrezgések keletkezzenek, az LM386
3. kivezetésén lévő nem invertáló bemenetet egy
kondenzátoron és egy ellenálláson keresztül össze kell kötni a
kimenettel. Ez a visszacsatolás rezgésekre készteti az
erősítőt, amely a hangszóróban is hallható.
15

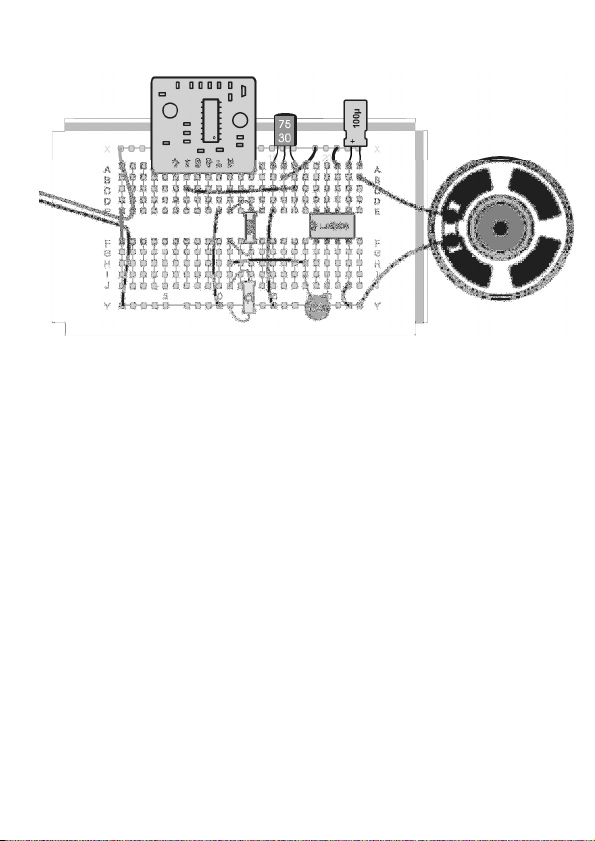

8 URH-vétel

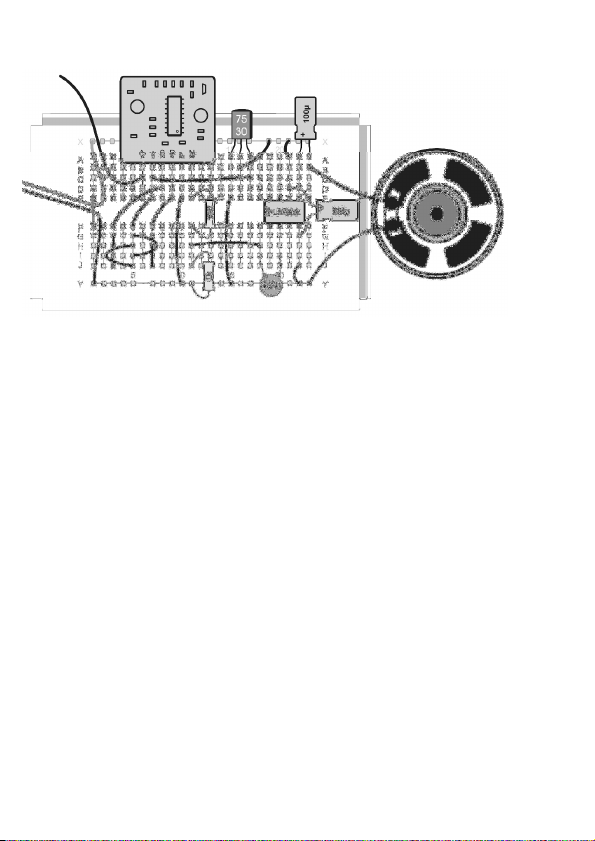

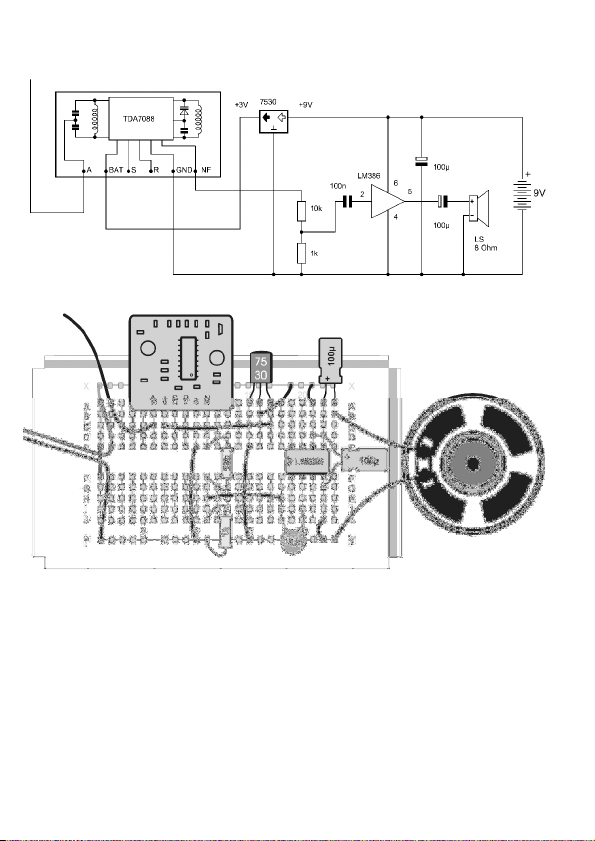

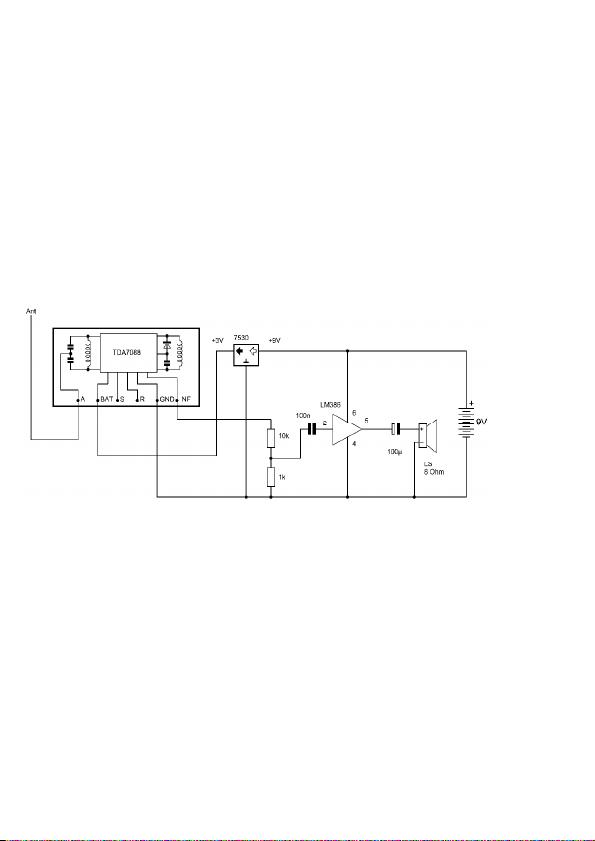

A TDA7088 típusú URH-IC-re épülő vevőkártya URH-rádiónk
lelke. Az IC-n kívül van rajta jó pár kis kondenzátor, egy
hangoló dióda és két nyomtatott tekercs. Az első kísérlethez
csak három csatlakozó szükséges. A 3 V üzemi feszültség a
GND (-) és BAT (+) kapocsra van kötve. A kisfrekvenciás
kimeneten (N) ezután megjelenik a hangjel. Két ellenállás
gondoskodik a megfelelő bemeneti feszültségről a végerősítőn.
Az újonnan bevont 1 kΩ-os ellenállás színjelölése barna, fekete
és piros.
Vigyázat: A rádiókártyára nem szabad 9 V-ot kapcsolni, hanem
3 V üzemi feszültségre van szüksége. Erre egy
feszültségszabályzót alkalmazunk. Az integrált 7530 típusú 3
V-os feszültségszabályzónak három csatlakozólába van. A
bemenetére (középső kivezetés) csatlakozik az elem pozitív
pólusa, a testkivezetés (balra) viszont a negatív póluson van.
A kimeneten (jobboldali kivezetés) ekkor stabil
16
3 V értékű feszültség van. Figyeljen a beépítés irányára,
amelynél a lapos, nyomtatott oldal a dugasztábla közepe felé
néz.
Bár a rádió még sokáig nem tekinthető késznek, most némi
szerencsével már hallhat egy rádióadót. A vezetékek magán a
kártyán rövid antennaként működnek. Mivel a hangolásra
szolgáló csatlakozókat még nem használjuk, a vételi frekvencia
véletlenszerű. A vevőkártyán lévő »+«, »S«, »R« és »–«
érintkezők rövid érintésével átkapcsolhat egy másik adóra.
17

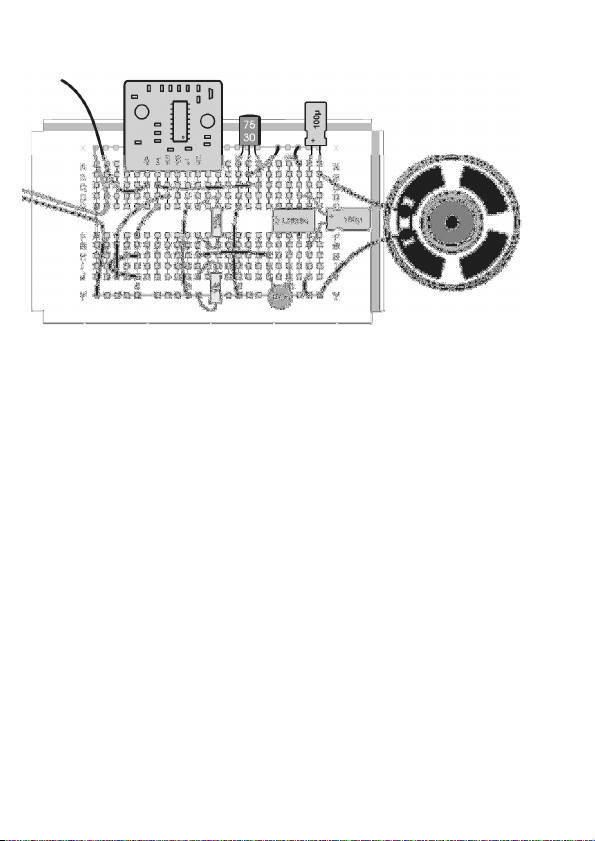

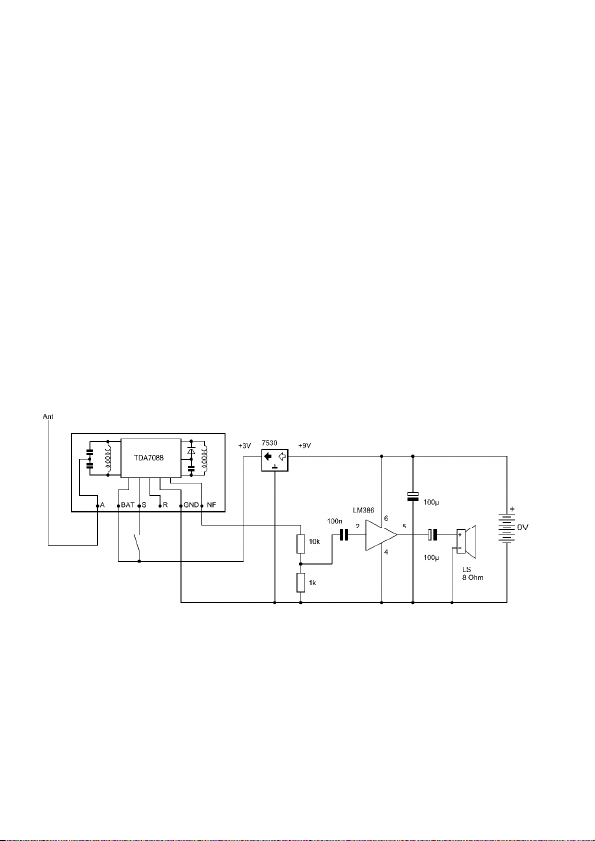

9 Javított hangzás
Egy 100 µF-os elektrolit kondenzátort kapcsolunk
párhuzamosan most az elemmel, ismét figyelve a helyes
polaritásra. A fehér csík az elektrolit kondenzátoron a negatív
pólust jelzi. Elsősorban gyenge elem esetében fordulhatnak
elő torzítások, amelyek egy további kondenzátorral
elkerülhetők.
Ezen kívül egy antennahuzalt építünk be az "A" csatlakozón.
Használjon ehhez egy kb. 20 cm hosszúságúra levágott
vezetéket. Egy ilyen rövid antenna is már elegendő a vétel
hallható javulásához. A vétel részben azzal is javítható, ha a
kezünket az antenna közelébe tartjuk.
18
Aot
19
20
10 Adóválasztás
A rádió-IC-nek van egy Scan-bemenete (S) az adógyorskeresés elindításához. A nyomógombos kapcsoló a
pozitív tápfeszültség és az S bemenet közé van kötve.
Készítsen egy nyomógombos kapcsolót huzalból, amely az S
bemenetet a Bat csatlakozóval köti össze. Ezzel további lépést
tett a kényelmes adóválasztás irányába.
Egy rövid nyomás a kapcsolóra azt eredményezi, hogy az adott
adót a legközelebbi magasabb frekvencián fogja keresni. Ha
már az utolsó adót is hallotta, a vevő hiába keres tovább.
Visszafelé út eddig még nincs. Viszont leveheti az elemet, és
néhány másodperces várakozási idő után újból
csatlakoztathatja, hogy egy alacsonyabb frekvencián lévő
állomást fogadjon, és egy újabb keresést indítson el.
21
11 Reset-gomb
Egy további nyomógombos kapcsolót kötünk most a vevőkártya
R reset-bemenetére. A reset-kapcsoló megnyomására a vételi
frekvencia visszaáll egészen az URH-tartomány alsó végére. A
Scan gombbal ezután új gyorskeresést lehet elindítani.
A vevő kártyán található egy hangolódióda, amelynek
kapacitása a rajta lévő egyenfeszültségtől függően változik.
Minél kisebb a kapacitás, annál nagyobb lesz a frekvencia. A
rádiókártya R csatlakozója össze van kötve a
kapacitásdiódával. Ha a reset-nyomógombot összekötjük a
Bat-csatlakozással, a dióda feszültsége nullára csökken, és
emiatt a frekvencia a minimális értékét veszi fel. Ez a
legkisebb frekvencia szorosan 87,5 MHz alatt van. A kártyán
található még egy járulékos 100 nF-es kondenzátor, amely az
aktuális hangolófeszültséget tartja. Ezt a kondenzátort a resetgombbal lehet kisütni.
22
A scan nyomógomb minden egyes megnyomására egy új
gyorskeresés kezdődik. A pozitív pólus (BAT) és az R
bemenet közötti nagyobb egyenfeszültség megnöveli a
frekvenciát. A hangolófeszültség közben addig változik, amíg
nem talál egy új adóra. Az automatikus frekvenciaszabályzás
(AFC, Automatic Frequency Control) gondoskodik arról, hogy a
frekvenciát egy esetleges eltéréskor a megfelelő mértékben
utánállítsa.
23
12 A hangerőszabályzó
Az építőkészletben van két potenciométer is. Az egyik a
hangerő beállítására szolgál, és egy kapcsolóérintkezője is van
a kikapcsoláshoz. A másik potenciométer az adóválasztásra
való.

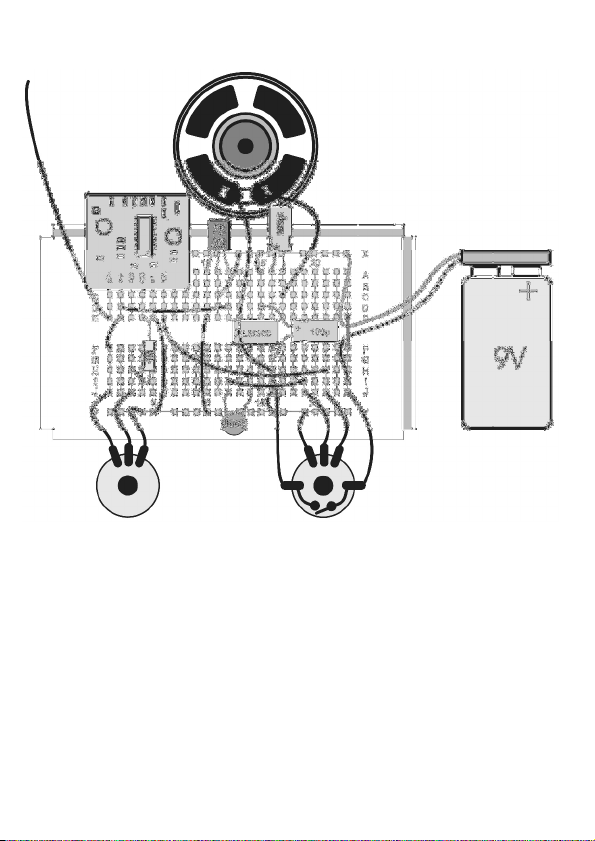

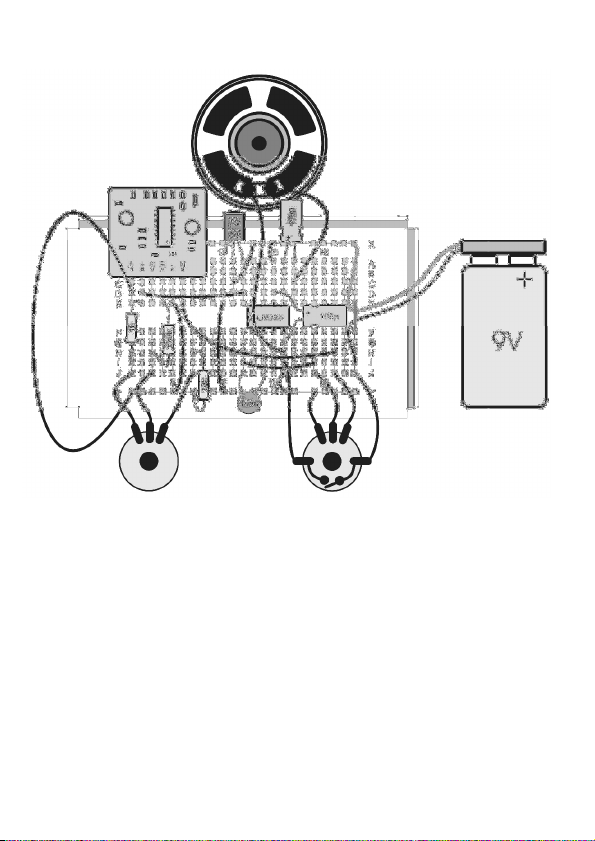

Szerelje be a két potenciométert és a hangszórót a
rádiókávába. Ragassza be dugasztáblát a potenciométerek és
a hangszóró közé. Erre a célra rendelkezésére áll egy
védőfóliával burkolt kétoldalas ragasztófólia. Határozza meg
először a dugaszkártya optimális helyzetét. Távolítsa el ezután
a védőfóliát, és ragassza be a dugaszkártyát. Vigyázat! A
helyzetnek az első próbálkozásnál már stimmelnie kell, mert
később már nehezen módosítható.
Míg a legfontosabb alkatrészek az eddigi kísérletekhez azonos
helyen maradtak, most az összes alkatrészt egy kissé
másképp kell elhelyezni, hogy rövid összeköttetéseket
lehessen létesíteni a kezelőszervekkel.
24

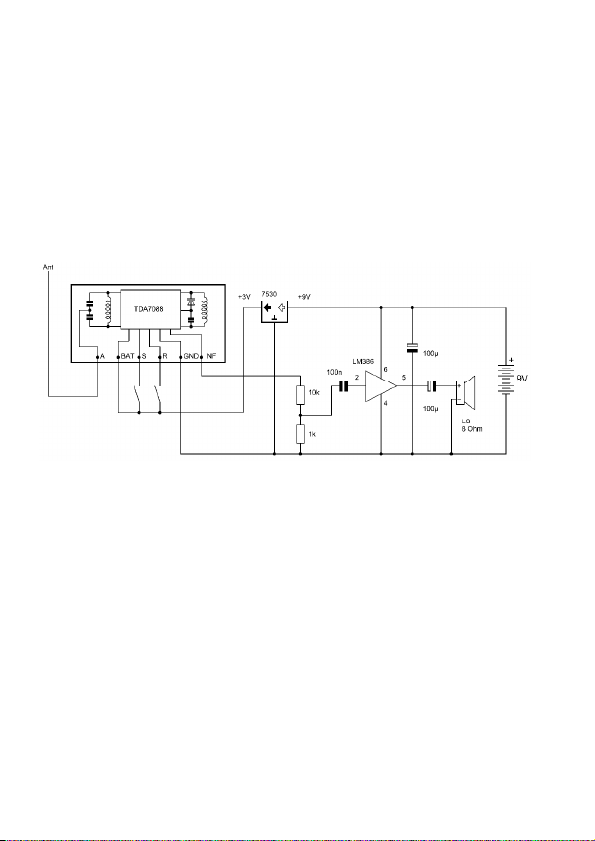

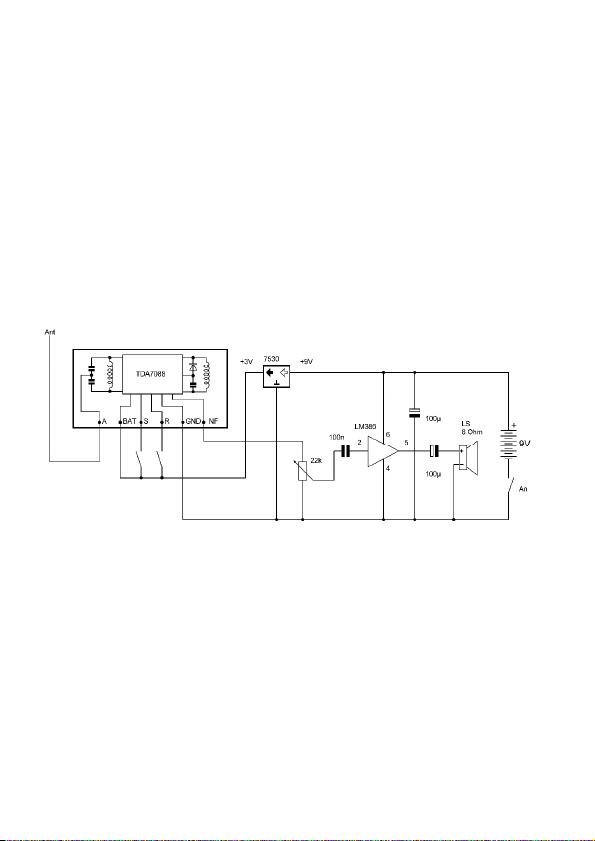

Kösse be a hangerőszabályzó potenciométert az eddigi két
ellenállásból álló feszültségosztó helyére. Alkalmazza a
potenciométer kapcsolóját is. Az elem negatív vezetékébe
iktassa be, hogy rövidek maradjanak az összeköttetések.
A kapcsolás új felépítése után a rádiónak ugyanúgy kell
működnie, mint eddig. Csak még tetszőleges hangerőt lehet
beállítani, és a rádiót be- és ki lehet kapcsolni. A maximális
hangerő az elem állapotától függ. Gyenge elem esetén csak
közepes hangerőt lehet beállítani. Ha tovább akarja növelni a
hangerőt, torzítások és zavaró zajok lépnek fel.
25

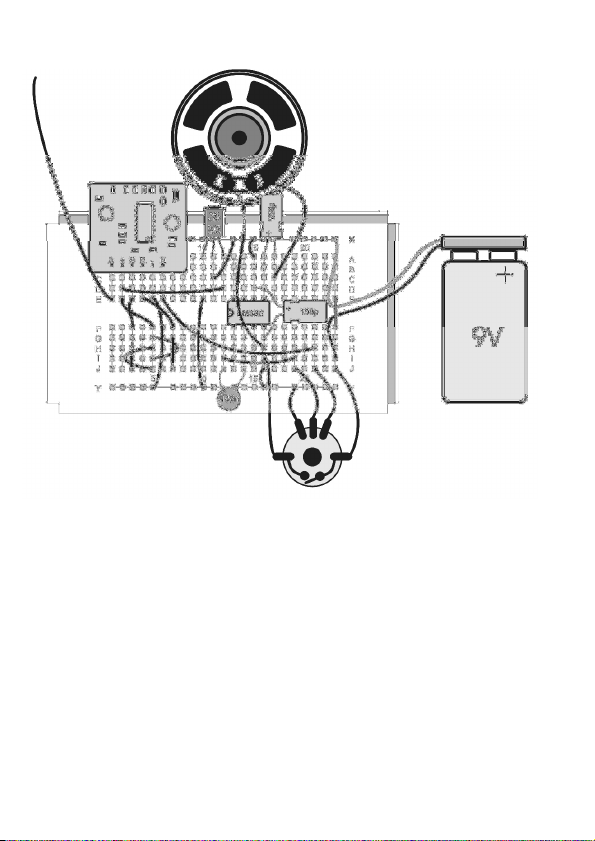

13 Potenciométeres hangolás
A hangoló-potenciométer bekötésével elér oda, hogy a rádiót
lecsukhatja, és kívülről kezelheti. A két nyomógombbal történő
hangolással összehasonlítva az még az előny, hogy mindkét
irányba kereshetünk rádióállomást. Az előzőleg beállított adó a
rádió újbóli bekapcsolása után ismét megjelenik.
26

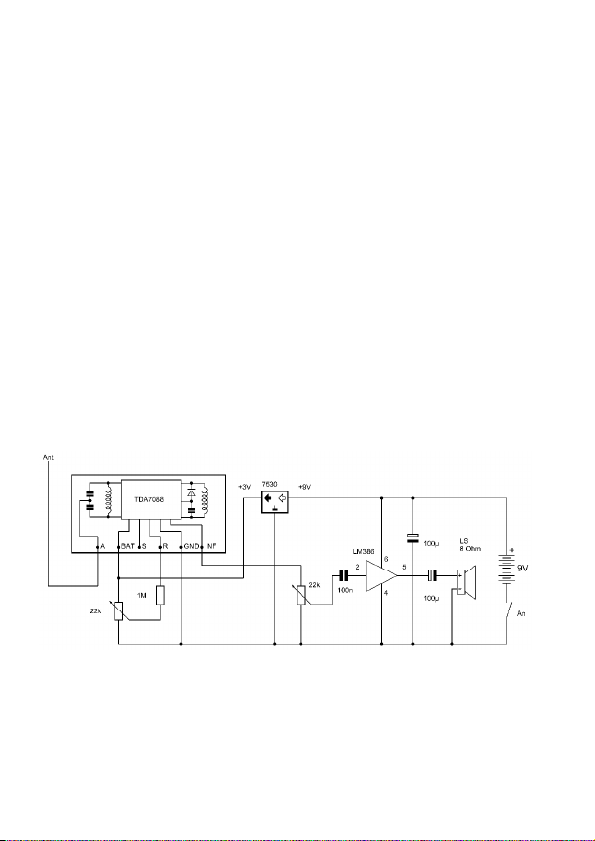

A potenciométerrel beállított hangolófeszültség egy 1 MΩ-os
ellenálláson (barna, fekete, zöld) át a Reset-csatlakozópontra,
és ezáltal a kapacitásdiódára kerül. Ha a potenciométer
csúszkája a
+3 V irányában áll, a frekvencia a legkisebb. Ha 0 V van
beállítva, ennek a fordítottja érvényes, mivel a kapacitásdiódán
lévő feszültség értéke ekkor a legnagyobb. Ezzel az egyszerű
kapcsolással a hangolási tartomány egy kicsit még túl nagy.
Javítása a következő kísérletben történik meg.
A kapcsolásban lévő 1 MΩ-os ellenállásnak az a hatása, hogy
az automatikus frekvenciaszabályzásnak (AFC) nagy lesz a
befolyása a hangolásra. Egy pontatlanul beállított adó általa
automatikusan pontosabban lesz behangolva. Lassan
végighangolva az URH-tartományt, nagy vételi tartományt
észlelünk, amelyben egy-egy állomást megfoghatunk. Ezáltal
egyszerűbbé válik az adóválasztás.
27

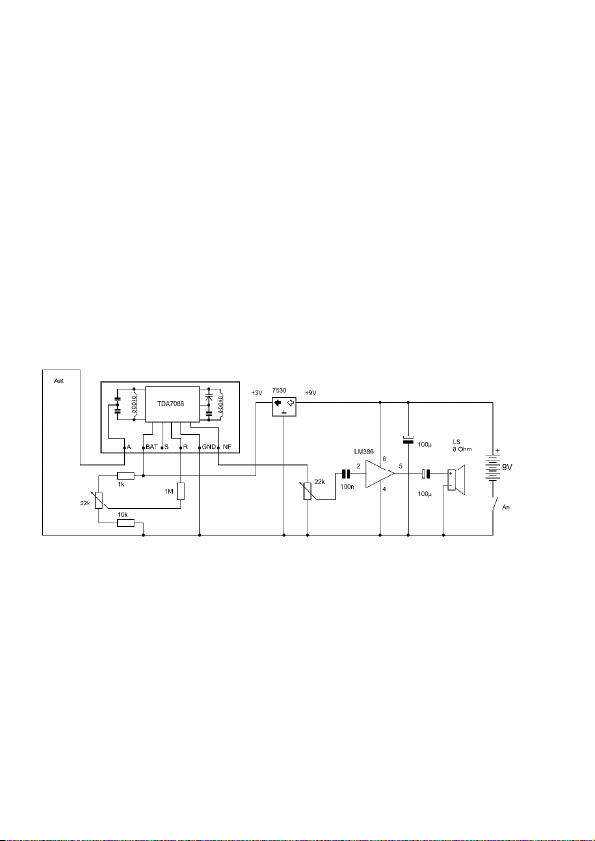

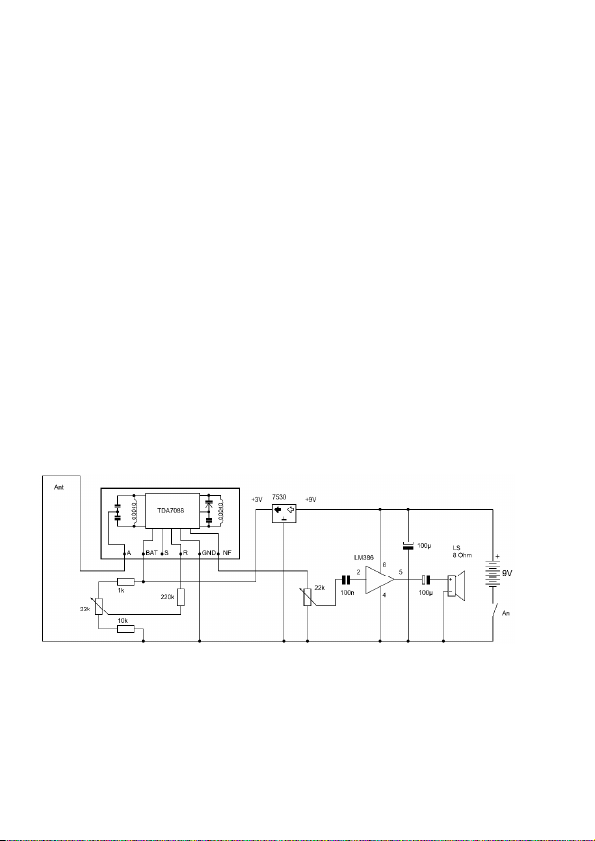

14 A hangolási tartomány beszűkítése
Eleddig a hangolási tartomány egy kicsit még túl nagy volt,
úgyhogy a számunkra érdekes URH-tartomány a skálának
csak egy részét foglalta el. Két ellenállás segítségével a
tartomány kb. 87,5 MHz és108 MHz közé szűkíthető be. A
rádióvételi tartomány most majdnem a teljes skálát elfoglalja.
Az 1 kΩ-os ellenállás a frekvenciasáv alsó végét rögzíti, míg
a10 kΩ-os ellenállás a felsőt. Valójában bizonyos eltérések
észlelhető a hangoláskor, úgyhogy
28
megpróbálhatja más ellenállásokkal egyedileg beállítani a
sávhatárokat. Használja pl. a 15 kΩ-os ellenállást (barna, zöld,
narancs) a frekvenciasáv felső végének a csökkentésére. Vagy
cserélje ki az 1 kΩ-os ellenállást egy huzal-áthidalóra, hogy
alacsonyabb frekvenciákhoz jusson.
A rádió további javítása céljából alkalmazzon hosszabb
antennát. Használjon erre egy méter hosszú huzalból készült
hurokantennát. A dróthurok végeit át kell vezetni a káván előre
elkészített furatokon. A hurkot akár függőleges, akár fekvő
helyzetben használhatja. Van bizonyos irányító hatása,
úgyhogy az antenna forgatásával javítható a gyenge állomások
vétele.
29
15 Finomhangolás
A kapcsolás utolsó módosítása az eddigi 1 MΩ-os ellenállás
cseréje egy 220 kΩ-os ellenállásra (piros, piros, sárga). Általa
lecsökken a hangolás vételi tartománya. Ennek akkor vannak
előnyei, ha az adók nagyon közel vannak egymáshoz.
Elsősorban különböző térerejű állomások esetén fordult elő
eddig, hogy a hangolás egy gyenge adót átugrott. Most
pontosabban lehet beállítani a frekvenciát. Ez a tulajdonság
elsősorban távoli
30
adók vételekor hasznos. Döntse el maga, hogy a rádió az 1
MΩ-os ellenállással és a nagyobb vételi tartománnyal jobban
kezelhető-e.
Tesztelje egyszer a rádiót a szabadban is, főleg kilátást nyújtó
magasabb helyen. Nagyon messzire lévő adókat is venni fog
tudni. A még jobb vétel érdekében alkalmazzon egy
dipólantennát két 75 cm-es huzallal, vagy egy összesen három
méter hosszúságú hurokantennát. Tetőantenna
csatlakoztatásának is van értelme. Vizsgálja meg egyszer egy
nagyobb hangszóródoboz csatlakoztatását is, amely a rádiónak
még jobb hangzást biztosít.
A kész rádió üresjárási áramfelvétele kb. 10 mA, míg nagy
hangerő mellett akár 50 mA is lehet. Egy 9 V-os alkáli típusú
elem, amelynek a tipikus kapacitása 500 mAó, kis hangerő
mellett akár 50 óráig is kitart. A rádiót 6 V-ról is lehet táplálni, és
négy AA-elem üzemélettartama a fenti négyszerese.
31

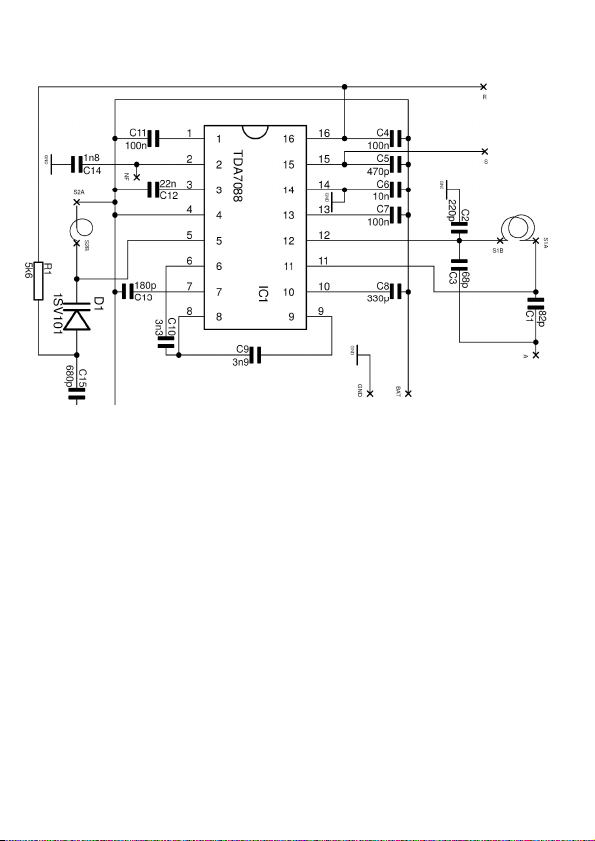

16 Magyarázat a rádiókártyához
A legtöbb URH-szuperheterodin vevő 10,7 MHz
középfrekvenciát alkalmaz. A vételi frekvenciát a rádió először
átteszi a középfrekvenciára, majd szűri, erősíti és demodulálja.
Az URH retrorádió is szuperheterodin típusú, amely a vételi
jelét egy vivőfrekvenciára teszi át. Viszont a mintegy 70 kHz
értékű középfrekvencia jelentősen alacsonyabb. Emiatt
elegendő a kihangolt tekercsek nélküli középfrekvencia-szűrő.
És az FM-
32
demodulátor is egyszerűbb, és jelentősen kevésbé hajlamos a
torzításokra. Az összes fontos fokozat belefér egyetlen SMDIC-be, a 16-lábú TDA7088 típusú IC-be. A régebbi vevők
forgókondenzátora helyett a rádió a D1 kapacitásdiódát
alkalmazza. Minél nagyobb a feszültség a diódán, annál kisebb
lesz a kapacitása, és annál magasabb lesz a vételi frekvencia.
A rádiókártyán lévő legtöbb kondenzátor a KF-erősítőhöz és
annak a sávszűrőihez tartozik. A C1 és a C3 a bemenőkör és
az antennaillesztés része. A D1 kapacitásdióda végzi az
oszcillátor-áramkör hangolását. A hangolófeszültség a C4-ről
az R1-en keresztül jut a diódára. A TDA7088 típusú IC 16. lába
az AFC-kimenet, amely a C4-en lévő hangoló-feszültséget
szabályozza. Az R-csatlakozón keresztül a hangolás kívülről
egy reset-nyomógombbal, vagy külső feszültséggel
befolyásolható. A 15. lábon elérhető scan-bemeneten az AFC
átmenetileg letiltható, úgyhogy egy új adó keresése indul.
A demodulált HF-jel a TDA7088 IC 2. lábán jelenik meg, és a
C14 szabadítja meg a KF-jel maradékaitól.
33
Impresszum
© 2016 Franzis Verlag GmbH, 85540 Haar bei
München www.elo-web.de
Szerző: Burkhard
Kainka ISBN 978-3-
645-10104-2
Minden jog fenntartva, a fotómechanikus reprodukcióé és az elektronikus
médiákon történő tárolásé is. Csak a kiadó írásos engedélyével szabad
másolatokat készíteni és terjeszteni papíron, adathordozókon vagy az
interneten, különösen PDF-fájlként, ellenkező esetben büntetőjogi
következményekkel járhat.
A hardver és szoftver termékmegnevezések többsége, valamint a jelen leírásban
szereplő céges logók rendszerint bejegyzett termékmegjelölések, és akként
kezelendők. A kiadó lényegében a gyártó írásmódját alkalmazza a
termékmegnevezéseknél.
A kézikönyvben bemutatott összes kapcsolást és programot a lehető legnagyobb
gondossággal fejlesztettük ki, vizsgáltuk be és teszteltük. Ennek ellenére nem
lehet teljesen kizárni a kézikönyvben és a szoftverben előforduló hibákat. A kiadó
és a szerző a szándékos vagy hanyag magatartás miatt a törvény szabta
felelősséggel tartozik. Egyebekben a kiadó és a szerző már csak a
termékszavatosságnak megfelelően tartozik felelősséggel az élet, a test vagy az
egészség sérelme, vagy a lényeges szerződéses kötelezettségek vétkes
megsértése esetén. A lényeges szerződéses kötelezettségek megsértése miatti
kártérítés a szerződésre jellemző előrelátható károkra korlátozódik, hacsak a
termékszavatosság szerinti kényszerítő felelősség esete nem áll fenn.
Az elektromos és elektronikus készülékeket tilos a háztartási hulladékkal együtt
eltávolítani. Az elhasznált készüléket az érvényes törvényi előírásoknak
megfelelően kell eltávolítani. Az eltávolítás céljára rendszeresített
gyűjtőállomásokon ingyenesen leadhatja elektromos készülékeit. Lakhelyén a
hatóságoknál informálódhat, hol talál ilyen gyűjtőállomást.
A termék megfelel a vonatkozó CE irányelveknek, amennyiben azt a mellékelt
használati útmutató szerint kezeli. A használati útmutató a termékhez tartozik,
és mellékelni kell hozzá, ha a terméket továbbadja.
Loading...
