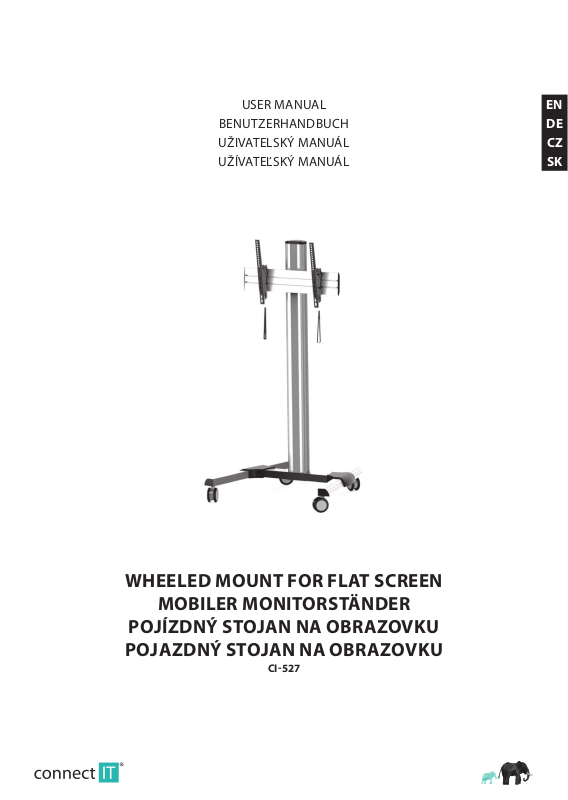

Page 1
USER MANUAL
BENUTZERHANDBUCH
UŽIVATELSKÝ MANUÁL
UŽÍVATEĽSKÝ MANUÁL
WHEELED MOUNT FOR FLAT SCREEN
MOBILER MONITORSTÄNDER
POJÍZDNÝ STOJAN NA OBRAZOVKU
POJAZDNÝ STOJAN NA OBRAZOVKU
CI-527
EN
DE
CZ
SK
Page 2
WHEELED MOUNT FOR FLAT SCREEN
Before putting this product into operation, please read carefully all the instructions, even
if you are already familiar with using similar products. Use the product only as described
in this manual. Keep this manual in case you need it for future reference.
EN
The electronic version of this user manual can be downloaded on the website
www.connectit-europe.com.
We recommend keeping the original packaging of the product, invoice and warranty
certicate at least for the time the warranty is valid. When shipping the product, we rec-
ommend using the original packacking that the product was delivered in that will provide
the best protection for it from being damaged during transport.
CI-527

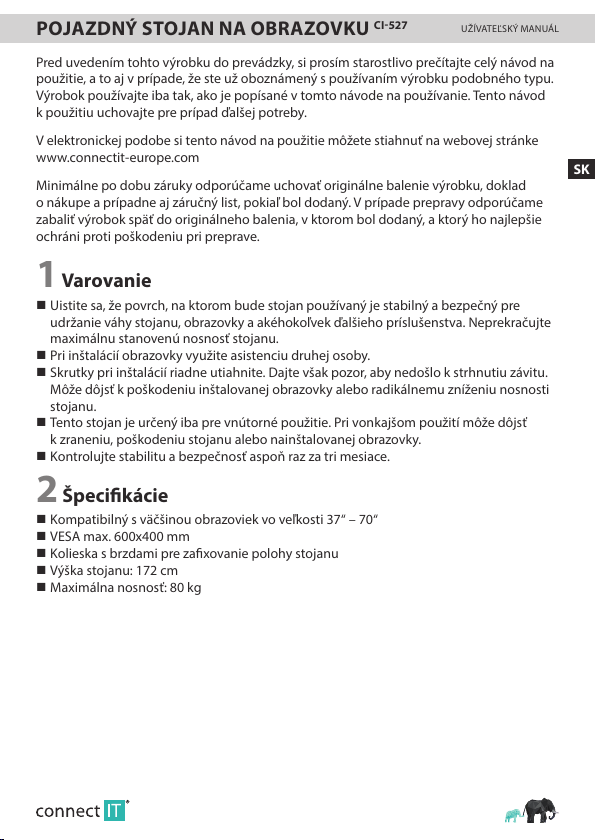

1 Warning
Make sure that the surface on which the stand is used is stable and can hold the weight
of the stand, screen and any additional accessories. Do not exceed the maximum
specied load.
When installing the screen, use the assistance of another person.
Tighten the screws properly during the installation. Be sure not to strip the threads.
That may cause damage to the installed screen or radically reduce the maximum load
of the stand.
This stand is designed for indoor use only. Using the stand outside may cause harm,
damage to the stand or the installed screen.
Check the stability and safety of the stand at least once every three months.
2 Specications
Compatible with most monitors with 37“-70“ screens
VESA mount up to 600×400mm
Wheels equipped with breaks for xing the position
Height of the stand: 172 cm
Maximum load: 80 kg
USER MANUAL
Page 3
WHEELED MOUNT FOR FLAT SCREEN

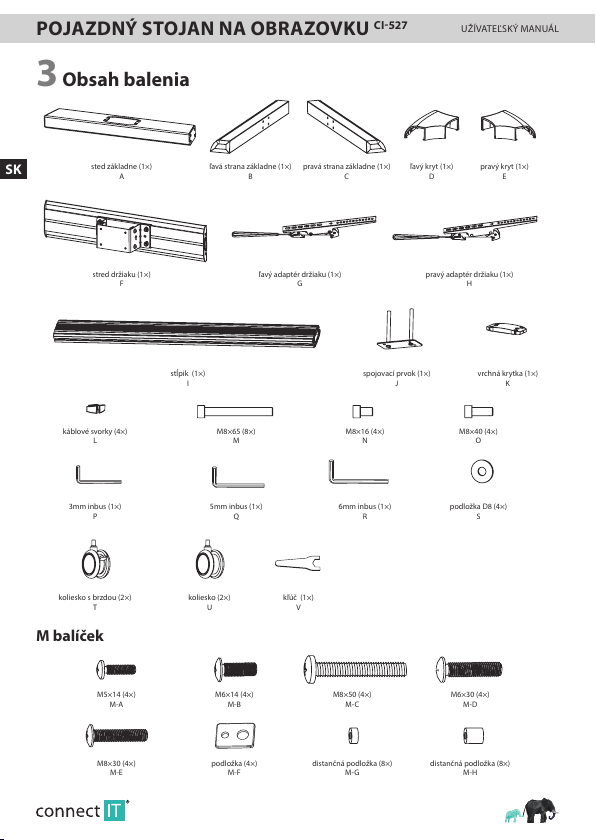

3 Package contents
CI-527
USER MANUAL
EN
center of the base (1×)
center of the mount (1×)
cable clip (4×)
L
3mm Allen wrench (1×)
P
wheel with break (2×)
T
M package
M5×14 (4×)
A
F
M-A
left side of the base (1×) Bright side of the base (1×) Cleft cover (1×) Dright cover (1×)
pillar (1×)
I
5mm Allen wrench (1×)
wheel (2×)
U
M8×65 (8×)
M
Q
M6×14 (4×)
M-B
left mounting adapter (1×)
G
6mm Allen wrench (1×)
wrench (1×)
V
connecting piece (1×)
M8×16 (4×)
N
R
M8×50 (4×)
M-C
right mounting adapter (1×)
J
H
top cover (1×)
M8×40 (4×)
O
washer D8 (4×)
S
M6×30 (4×)
M-D
E
K
M8×30 (4×)
M-E
washer (4×)
M-F
spacer (8×)
M-G
spacer (8×)
M-H
Page 4
WHEELED MOUNT FOR FLAT SCREEN
CI-527

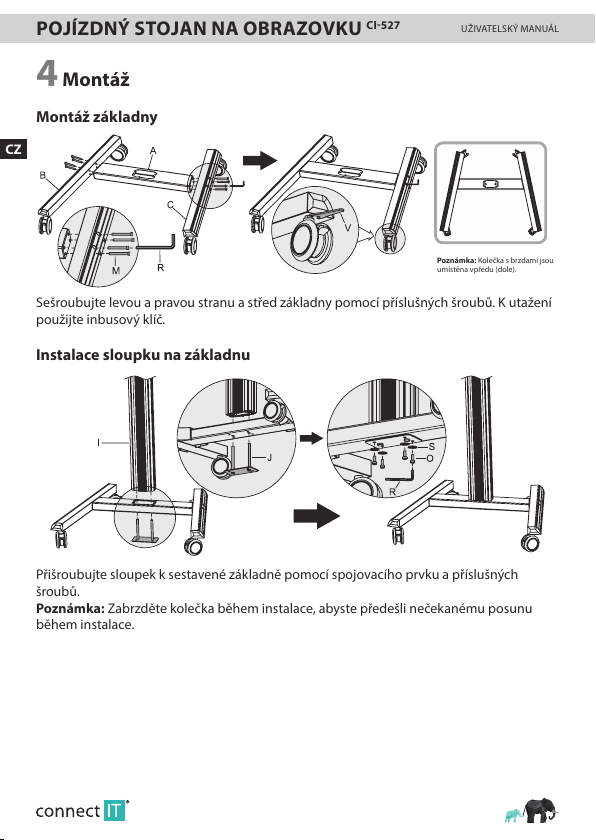

4 Assembly
EN
Assembly of the base
Note: Wheels with breake are at
botom of the picture.
Screw the left and the right side and the center of the base together using the appropri-
ate screws. Use the Allen wrench to tighten them.
Installation of the pillar to the base
Screw the pillar to the base using the connecting piece and appropriate screws.
Note: Lock the wheels during the installation to avoid unexpected movement.
USER MANUAL
Page 5
WHEELED MOUNT FOR FLAT SCREEN
CI-527
USER MANUAL

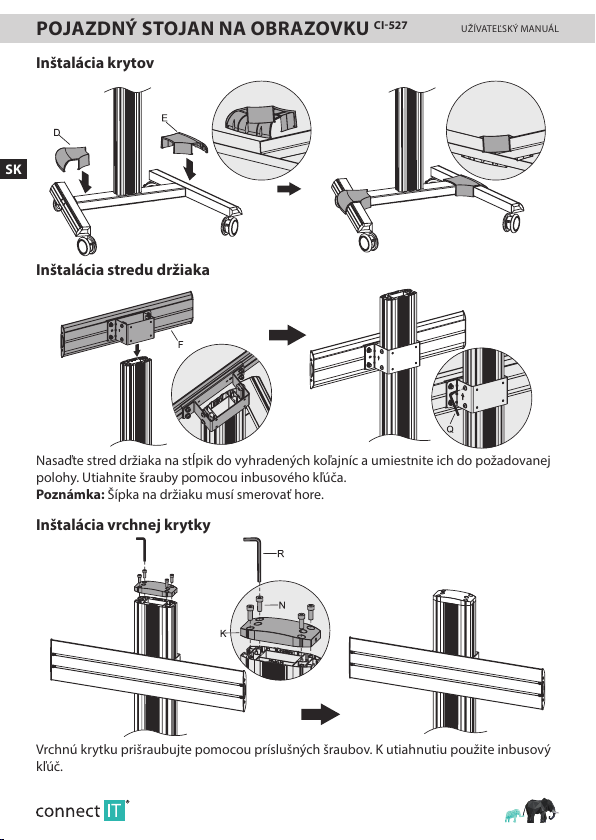

Installation of the covers
Installation of the center of the mount
Place the center of the mount on the pillar using the designated rails and move it to the
desired position. Tighten the screws using the Allen wrench.
Note: The arrow on the mount must point upwards.
Installation of the top cover
EN
Screw on the top cover using the appropriate screws. Use the Allen wrench to tighten
them.
Page 6
WHEELED MOUNT FOR FLAT SCREEN

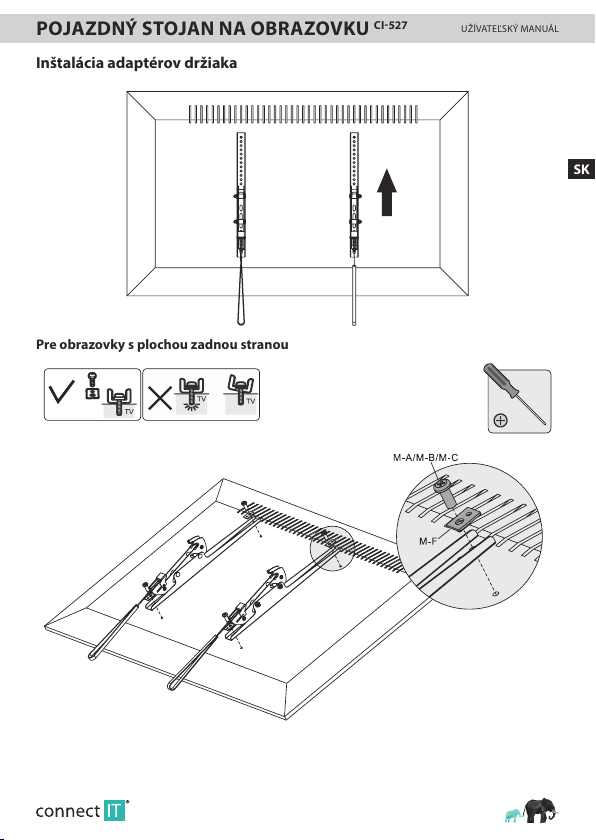

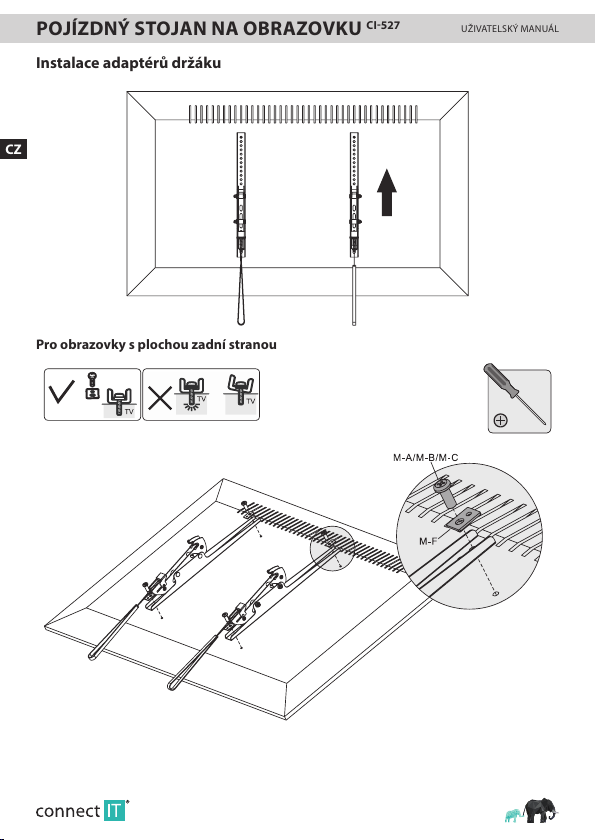

Installation of the mounting adapters
EN
For monitors with at back side
CI-527
USER MANUAL
Page 7
WHEELED MOUNT FOR FLAT SCREEN
CI-527
USER MANUAL

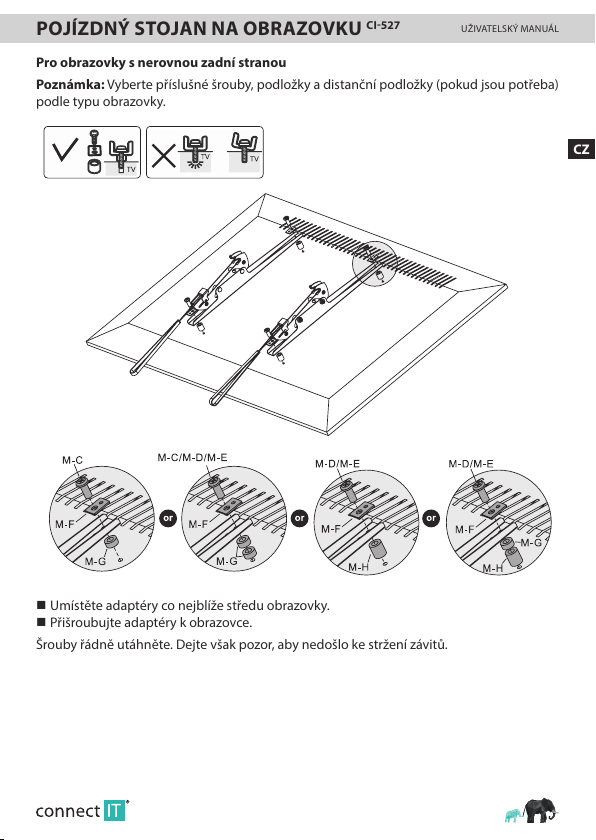

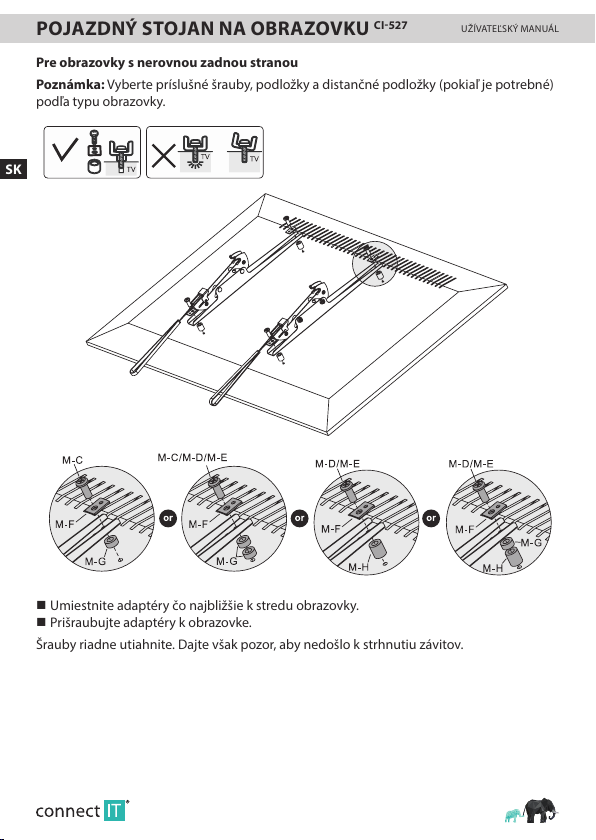

For monitors with uneven back side
Note: Find the appropriate screws, washers and spacers (if needed) according to the type
of the screen.
EN
Place the adapters as close to the center of the screen as possible.
Screw on the adapters to the screen.
Tighten the screws properly, but make sure not to strip the threads.
Page 8
WHEELED MOUNT FOR FLAT SCREEN
CI-527

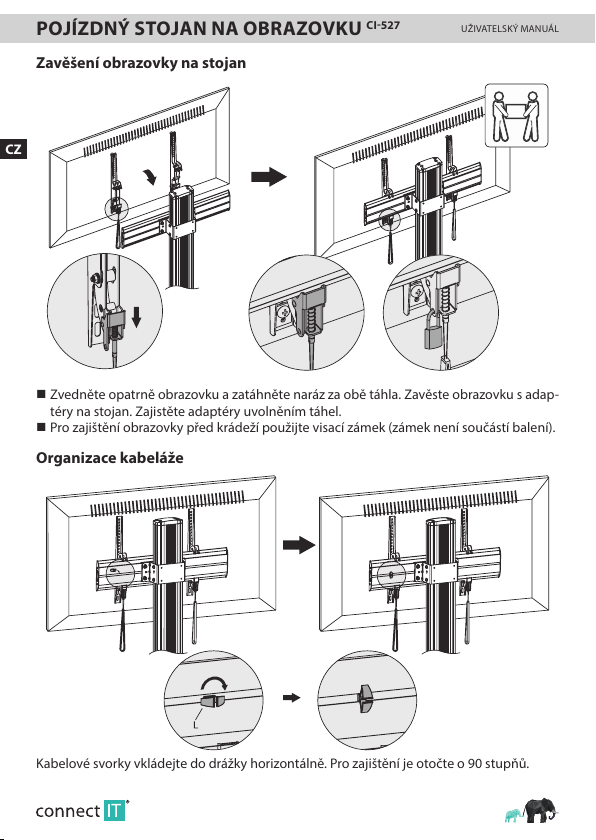

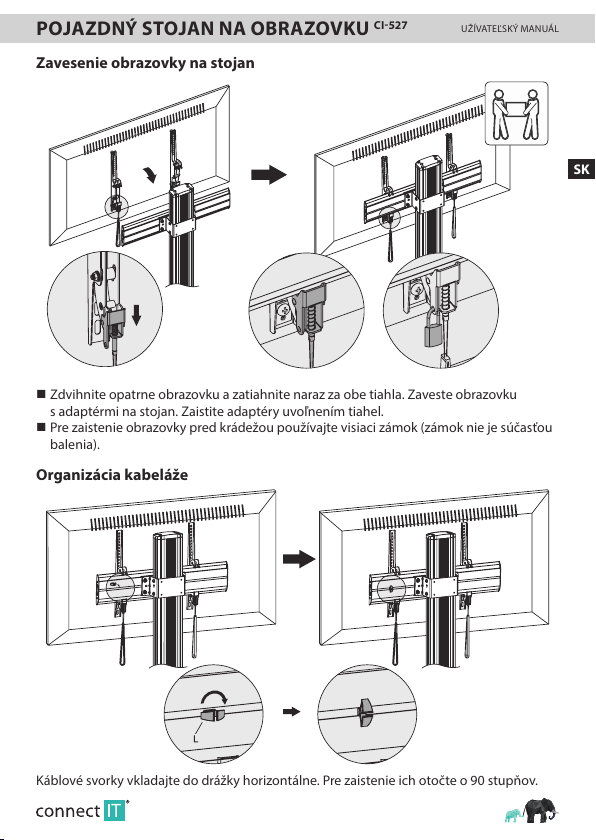

Mounting the display on the stand
EN
Carefully lift the screen and pull both rods. Hang up the screen with adapters on the
stand. Secure the adapters by releasing the rods.
To secure the screen from theft, use a padlock (isn’t included in the packaging).
Cable management
USER MANUAL
Place the cable clips into the groove horizontally. Once secured, turn them 90 degrees.
Page 9
WHEELED MOUNT FOR FLAT SCREEN

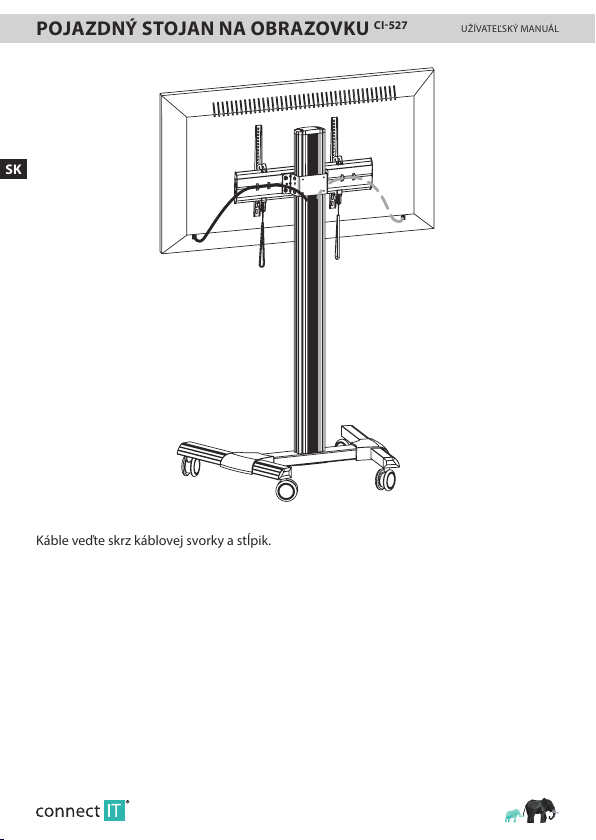

Lead the cables through the cable clips and the pillar.
CI-527
USER MANUAL
EN
Page 10
WHEELED MOUNT FOR FLAT SCREEN
Position the screen
EN
CI-527
USER MANUAL
Page 11
MOBILER MONITORSTÄNDER
Vor Inbetriebnahme dieses Produkts lesen Sie bitte sorgfältig die komplette Anleitung zu
dessen Benutzung, und das auch für den Fall, dass Sie mit der Verwendung eines Produkts
ähnlicher Bauart vertraut sind. Benutzen Sie das Produkt nur auf die Art und Weise, wie in
dieser Anleitung beschrieben. Bewahren Sie diese Anleitung für den weiteren Verwen-
dungsbedarf gut auf.
Diese Benutzungsanleitung können Sie auch in elektronischer Version herunterladen auf
der Webseite: www.connectit-europe.com.
Mindestens für die Dauer der Garantielaufzeit ist die Aufbewahrung der Originalverpa-
ckung des Produkts, des Kaufbelegs sowie des Garantieblatts (falls geliefert) zu empfeh-
len. Beim Transport empfehlen wir das Produkt zurück in die Originalverpackung zu legen,
in der es geliefert wurde und die es am besten gegen Beschädigungen beim Transport
schützt.
CI-527
BENUTZERHANDBUCH
1 Warnung
Vergewissern Sie sich, dass die Oberäche, auf welcher der Ständer verwendet wird,
stabil und für die Aufrecht-erhaltung des Gleichgewichts des Ständers, des Bildschirms
und jedweden weiteren Zubehörs sicher ist. Über-schreiten Sie nicht die festgelegte
maximale Tragfähigkeit des Ständers.
Bei der Installation des Bildschirms nehmen Sie die Assistenz einer weiteren Person in
Anspruch.
Ziehen Sie bei der Installation die Schrauben ordentlich fest. Geben jedoch acht, dass
sie das Gewinde nicht be-schädigen. Die Beschädigung des installierten Bildschirms
oder eine radikale Verringerung der Tragfähigkeit des Ständers können die Folge sein.
Dieser Ständer ist nur für die Verwendung in Innenräumen bestimmt. Andernfalls kön-
nen Verletzungen, die Be-schädigung des Ständers oder des installierten Bildschirms
eintreten.
Kontrollieren Sie die Stabilität und die Sicherheit des Ständers mindestens einmal in
drei Monaten.
2 Spezikation
Kompatibel mit den meisten Bildschirmen der Größe 37“-70“
VESA max. 600×400 mm
Räder mit Bremsen zur Fixierung der Ständerposition
Höhe des Ständers: 172 cm
Maximale Tragfähigkeit: 80 kg
DE
Page 12
MOBILER MONITORSTÄNDER
3 Inhalt der Verpackung
DE
CI-527
BENUTZERHANDBUCH
mittleres Teil der Basis (1×)
Haltermitte (1×)
Kabelklemmen (4×)
L
3mm Inbusschlüssel (1×)
P
Rad mit Bremse (2×)
T
M Päckchen
M5×14 (4×)
A
F
M-A
linke Seite der Basis (1×) Brechte Seite der Basis (1×) Clinke Verkleidung (1×) Drechte Verkleidung (1×)
Säule (1×)
I
5mm Inbusschlüssel (1×)
Rad (2×)
U
M6×14 (4×)
linker Adapter des Halters (1×)
M8×65 (8×)
M
Q
M-B
G
Schlüssel (1×)
V
Verbindungselement (1×)
M8×16 (4×)
6mm Inbusschlüssel (1×)
M8×50 (4×)
M-C
J
N
R
rechter Adapter des Halters (1×)
Unterlegscheibe D8 (4×)
M6×30 (4×)
E
H
Obere Abdeckung (1×)
K
M8×40 (4×)
O
S
M-D
M8×30 (4×)
M-E
Unterlegscheibe (4×)
M-F
Distanzscheibe (8×)
M-G
Distanzscheibe (8×)
M-H
Page 13
MOBILER MONITORSTÄNDER

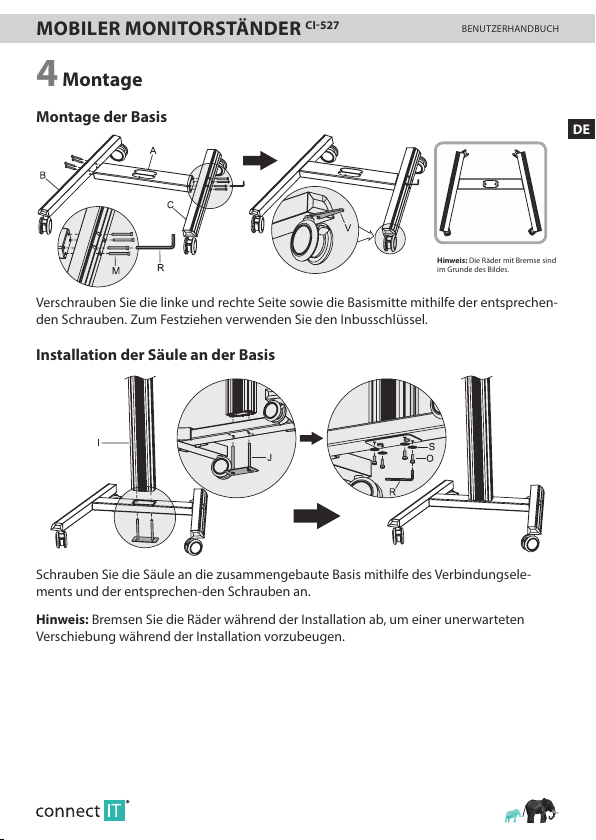

4 Montage
CI-527
BENUTZERHANDBUCH
Montage der Basis
Hinweis: Die Räder mit Bremse sind
im Grunde des Bildes.
Verschrauben Sie die linke und rechte Seite sowie die Basismitte mithilfe der entsprechen-
den Schrauben. Zum Festziehen verwenden Sie den Inbusschlüssel.
Installation der Säule an der Basis
Schrauben Sie die Säule an die zusammengebaute Basis mithilfe des Verbindungsele-
ments und der entsprechen-den Schrauben an.
Hinweis: Bremsen Sie die Räder während der Installation ab, um einer unerwarteten
Verschiebung während der Installation vorzubeugen.
DE
Page 14
MOBILER MONITORSTÄNDER
CI-527
BENUTZERHANDBUCH

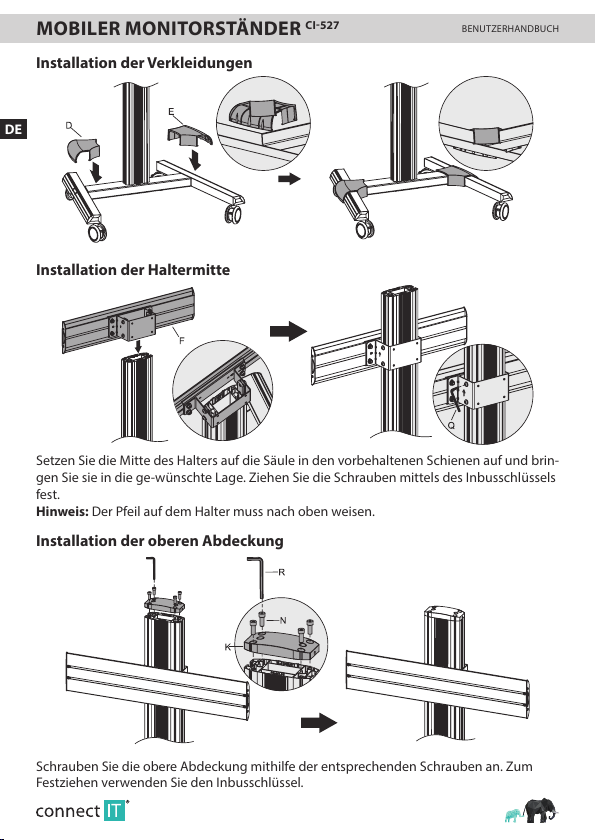

Installation der Verkleidungen
DE
Installation der Haltermitte
Setzen Sie die Mitte des Halters auf die Säule in den vorbehaltenen Schienen auf und brin-
gen Sie sie in die ge-wünschte Lage. Ziehen Sie die Schrauben mittels des Inbusschlüssels
fest.
Hinweis: Der Pfeil auf dem Halter muss nach oben weisen.
Installation der oberen Abdeckung
Schrauben Sie die obere Abdeckung mithilfe der entsprechenden Schrauben an. Zum
Festziehen verwenden Sie den Inbusschlüssel.
Page 15
MOBILER MONITORSTÄNDER

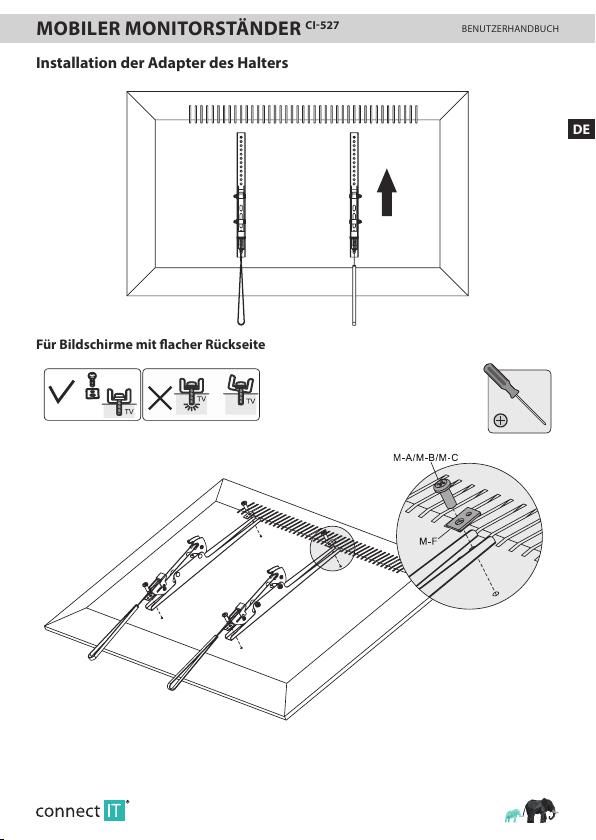

Installation der Adapter des Halters
Für Bildschirme mit acher Rückseite
CI-527
BENUTZERHANDBUCH
DE
Page 16
MOBILER MONITORSTÄNDER
CI-527
BENUTZERHANDBUCH

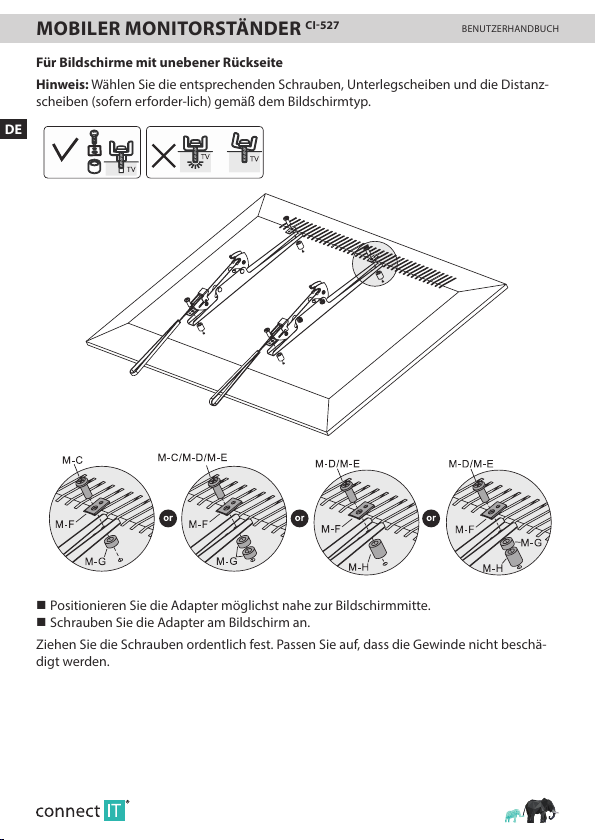

Für Bildschirme mit unebener Rückseite
Hinweis: Wählen Sie die entsprechenden Schrauben, Unterlegscheiben und die Distanz-
scheiben (sofern erforder-lich) gemäß dem Bildschirmtyp.
DE
Positionieren Sie die Adapter möglichst nahe zur Bildschirmmitte.
Schrauben Sie die Adapter am Bildschirm an.
Ziehen Sie die Schrauben ordentlich fest. Passen Sie auf, dass die Gewinde nicht beschä-
digt werden.
Page 17
MOBILER MONITORSTÄNDER
CI-527
BENUTZERHANDBUCH

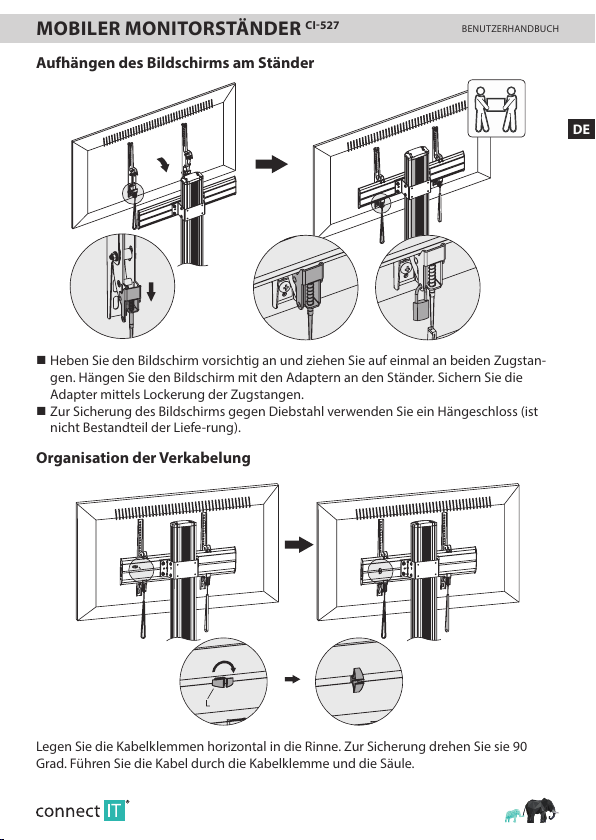

Aufhängen des Bildschirms am Ständer
Heben Sie den Bildschirm vorsichtig an und ziehen Sie auf einmal an beiden Zugstan-
gen. Hängen Sie den Bildschirm mit den Adaptern an den Ständer. Sichern Sie die
Adapter mittels Lockerung der Zugstangen.
Zur Sicherung des Bildschirms gegen Diebstahl verwenden Sie ein Hängeschloss (ist
nicht Bestandteil der Liefe-rung).
Organisation der Verkabelung
DE
Legen Sie die Kabelklemmen horizontal in die Rinne. Zur Sicherung drehen Sie sie 90
Grad. Führen Sie die Kabel durch die Kabelklemme und die Säule.
Page 18
MOBILER MONITORSTÄNDER
DE

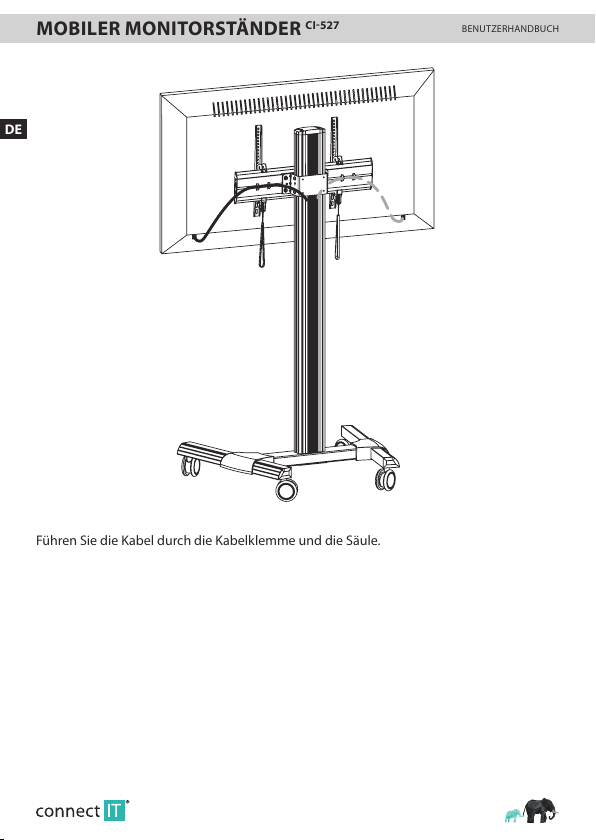

Führen Sie die Kabel durch die Kabelklemme und die Säule.
CI-527
BENUTZERHANDBUCH
Page 19
MOBILER MONITORSTÄNDER

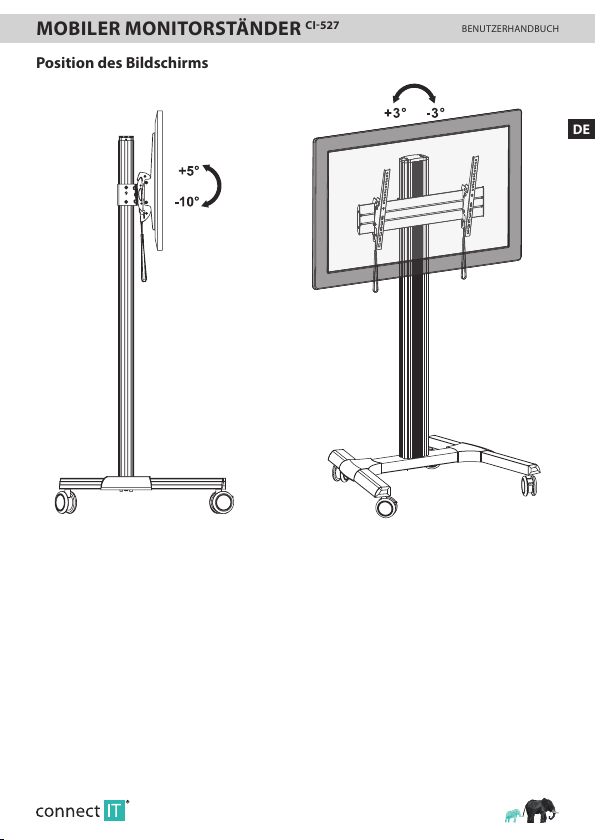

Position des Bildschirms
CI-527
BENUTZERHANDBUCH
DE
Page 20

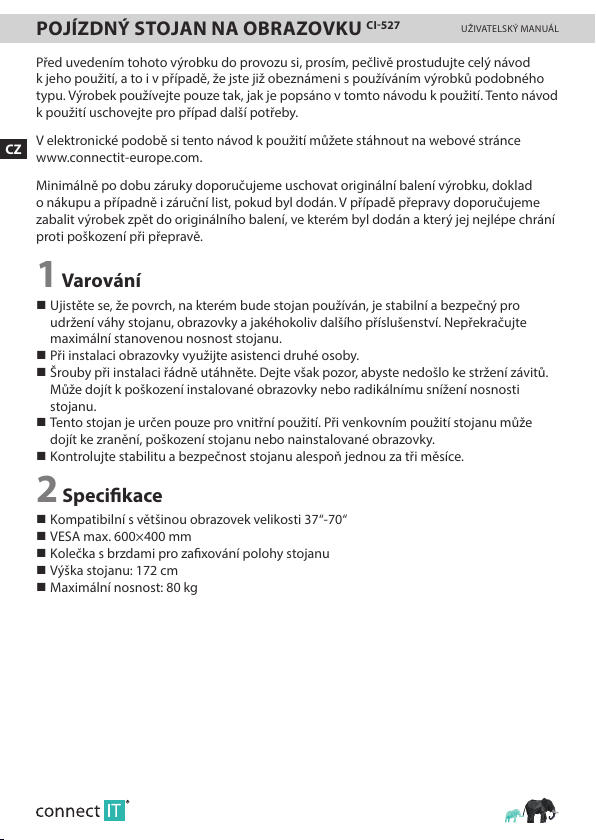

POJÍZDNÝ STOJAN NA OBRAZOVKU
Před uvedením tohoto výrobku do provozu si, prosím, pečlivě prostudujte celý návod
kjeho použití, a to i v případě, že jste již obeznámeni s používáním výrobků podobného
typu. Výrobek používejte pouze tak, jak je popsáno v tomto návodu k použití. Tento návod
k použití uschovejte pro případ další potřeby.
V elektronické podobě si tento návod k použití můžete stáhnout na webové stránce
CZ
www.connectit-europe.com.
Minimálně po dobu záruky doporučujeme uschovat originální balení výrobku, doklad
o nákupu a případně i záruční list, pokud byl dodán. V případě přepravy doporučujeme
zabalit výrobek zpět do originálního balení, ve kterém byl dodán a který jej nejlépe chrání
proti poškození při přepravě.
CI-527
UŽIVATELSKÝ MANUÁL
1 Varování
Ujistěte se, že povrch, na kterém bude stojan používán, je stabilní a bezpečný pro
udržení váhy stojanu, obrazovky a jakéhokoliv dalšího příslušenství. Nepřekračujte
maximální stanovenou nosnost stojanu.
Při instalaci obrazovky využijte asistenci druhé osoby.
Šrouby při instalaci řádně utáhněte. Dejte však pozor, abyste nedošlo ke stržení závitů.
Může dojít k poškození instalované obrazovky nebo radikálnímu snížení nosnosti
stojanu.
Tento stojan je určen pouze pro vnitřní použití. Při venkovním použití stojanu může
dojít ke zranění, poškození stojanu nebo nainstalované obrazovky.
Kontrolujte stabilitu a bezpečnost stojanu alespoň jednou za tři měsíce.
2 Specikace
Kompatibilní s většinou obrazovek velikosti 37“-70“
VESA max. 600×400 mm
Kolečka s brzdami pro zaxování polohy stojanu
Výška stojanu: 172 cm
Maximální nosnost: 80 kg
Page 21
POJÍZDNÝ STOJAN NA OBRAZOVKU

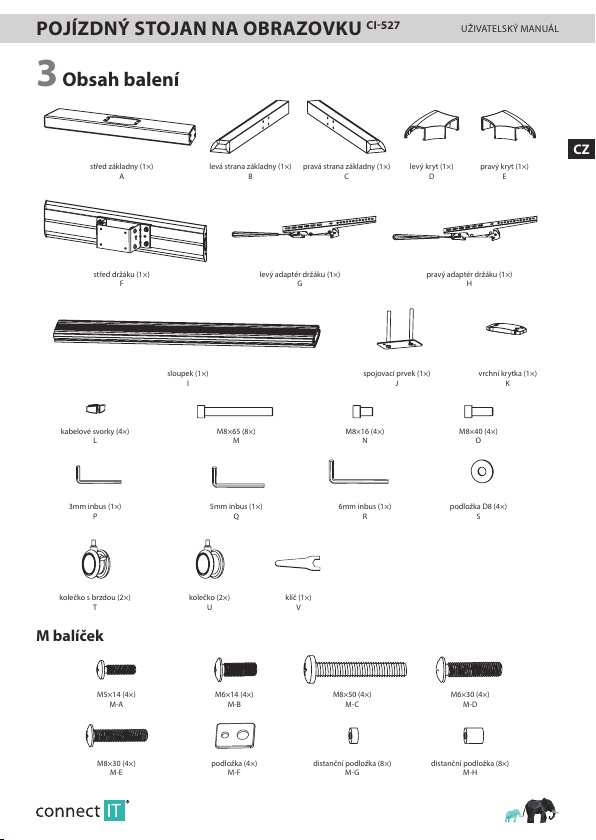

3 Obsah balení
CI-527
UŽIVATELSKÝ MANUÁL
kabelové svorky (4×)
3mm inbus (1×)
kolečko s brzdou (2×)
M balíček
střed základny (1×)
A
střed držáku (1×)
F
L
P
T
M5×14 (4×)
M-A
levá strana základny (1×) Bpravá strana základny (1×) Clevý kryt (1×) Dpravý kryt (1×)
sloupek (1×)
I
kolečko (2×)
M8×65 (8×)
M
5mm inbus (1×)
Q
U
M6×14 (4×)
M-B
levý adaptér držáku (1×)
G
klíč (1×)
V
spojovací prvek (1×)
M8×16 (4×)
N
6mm inbus (1×)
R
M8×50 (4×)
M-C
pravý adaptér držáku (1×)
J
H
vrchní krytka (1×)
M8×40 (4×)
O
podložka D8 (4×)
S
M6×30 (4×)
M-D
CZ
E
K
M8×30 (4×)
M-E
podložka (4×)
M-F
distanční podložka (8×)
M-G
distanční podložka (8×)
M-H
Page 22
POJÍZDNÝ STOJAN NA OBRAZOVKU
CI-527
UŽIVATELSKÝ MANUÁL
4 Montáž
Montáž základny
CZ
Poznámka: Kolečka s brzdami jsou
umístěna vpředu (dole).
Sešroubujte levou a pravou stranu a střed základny pomocí příslušných šroubů. K utažení
použijte inbusový klíč.
Instalace sloupku na základnu
Přišroubujte sloupek k sestavené základně pomocí spojovacího prvku a příslušných
šroubů.
Poznámka: Zabrzděte kolečka během instalace, abyste předešli nečekanému posunu
během instalace.
Page 23
POJÍZDNÝ STOJAN NA OBRAZOVKU
CI-527
UŽIVATELSKÝ MANUÁL

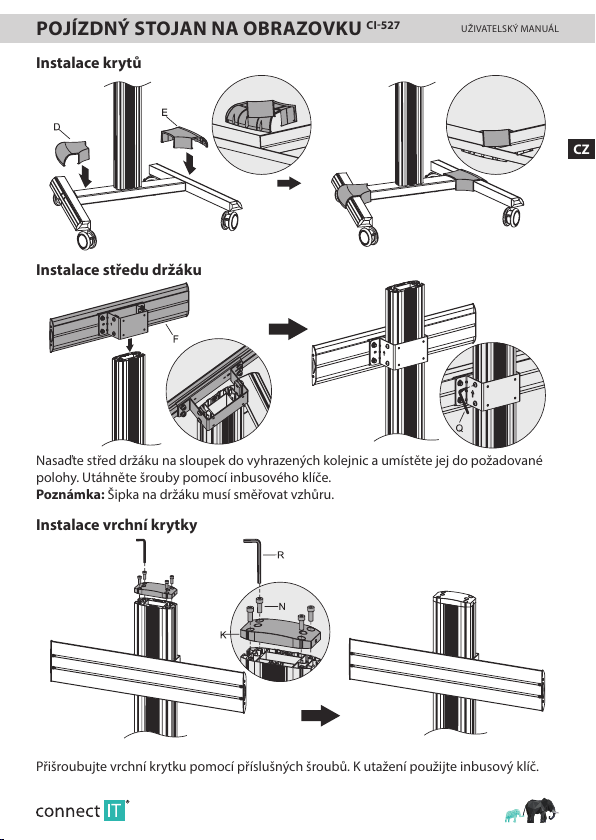

Instalace krytů
Instalace středu držáku
Nasaďte střed držáku na sloupek do vyhrazených kolejnic a umístěte jej do požadované
polohy. Utáhněte šrouby pomocí inbusového klíče.
Poznámka: Šipka na držáku musí směřovat vzhůru.
Instalace vrchní krytky
CZ
Přišroubujte vrchní krytku pomocí příslušných šroubů. K utažení použijte inbusový klíč.
Page 24
POJÍZDNÝ STOJAN NA OBRAZOVKU
Instalace adaptérů držáku
CZ
Pro obrazovky s plochou zadní stranou
CI-527
UŽIVATELSKÝ MANUÁL
Page 25
POJÍZDNÝ STOJAN NA OBRAZOVKU
CI-527
UŽIVATELSKÝ MANUÁL
Pro obrazovky s nerovnou zadní stranou
Poznámka: Vyberte příslušné šrouby, podložky a distanční podložky (pokud jsou potřeba)
podle typu obrazovky.
CZ
Umístěte adaptéry co nejblíže středu obrazovky.
Přišroubujte adaptéry k obrazovce.
Šrouby řádně utáhněte. Dejte však pozor, aby nedošlo ke stržení závitů.
Page 26
POJÍZDNÝ STOJAN NA OBRAZOVKU
CI-527
Zavěšení obrazovky na stojan
CZ
Zvedněte opatrně obrazovku a zatáhněte naráz za obě táhla. Zavěste obrazovku s adap-
téry na stojan. Zajistěte adaptéry uvolněním táhel.
Pro zajištění obrazovky před krádeží použijte visací zámek (zámek není součástí balení).
Organizace kabeláže
UŽIVATELSKÝ MANUÁL
Kabelové svorky vkládejte do drážky horizontálně. Pro zajištění je otočte o 90 stupňů.
Page 27
POJÍZDNÝ STOJAN NA OBRAZOVKU

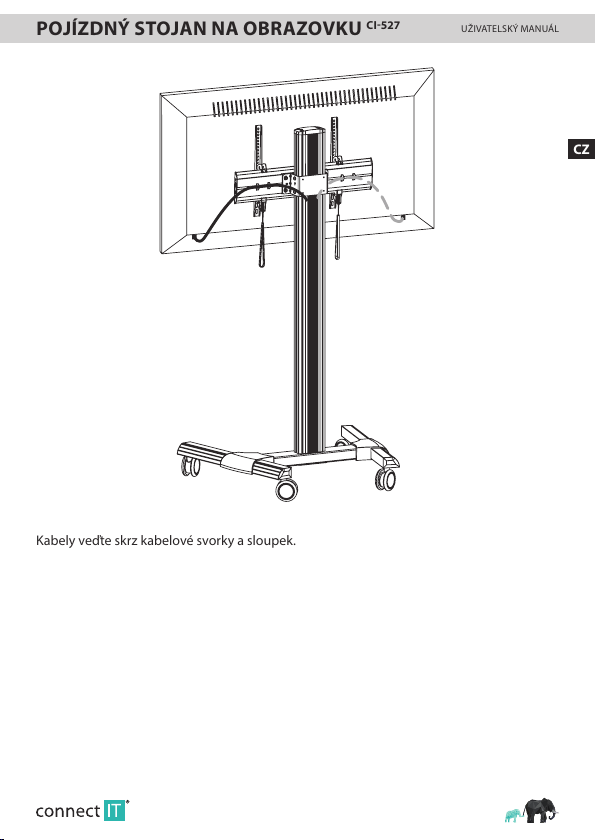

Kabely veďte skrz kabelové svorky a sloupek.
CI-527
UŽIVATELSKÝ MANUÁL
CZ
Page 28
POJÍZDNÝ STOJAN NA OBRAZOVKU

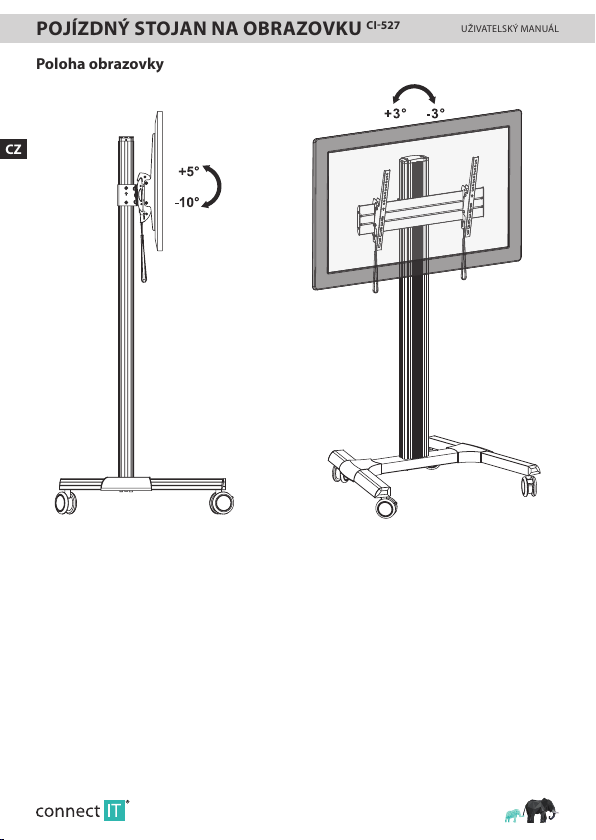

Poloha obrazovky
CZ
CI-527
UŽIVATELSKÝ MANUÁL
Page 29
POJAZDNÝ STOJAN NA OBRAZOVKU
Pred uvedením tohto výrobku do prevádzky, si prosím starostlivo prečítajte celý návod na
použitie, a to aj v prípade, že ste už oboznámený s používaním výrobku podobného typu.
Výrobok používajte iba tak, ako je popísané v tomto návode na používanie. Tento návod
k použitiu uchovajte pre prípad ďalšej potreby.
V elektronickej podobe si tento návod na použitie môžete stiahnuť na webovej stránke
www.connectit-europe.com
Minimálne po dobu záruky odporúčame uchovať originálne balenie výrobku, doklad
o nákupe a prípadne aj záručný list, pokiaľ bol dodaný. V prípade prepravy odporúčame
zabaliť výrobok späť do originálneho balenia, v ktorom bol dodaný, a ktorý ho najlepšie
ochráni proti poškodeniu pri preprave.
CI-527
UŽÍVATEĽSKÝ MANUÁL
1 Varovanie
Uistite sa, že povrch, na ktorom bude stojan používaný je stabilný a bezpečný pre
udržanie váhy stojanu, obrazovky a akéhokoľvek ďalšieho príslušenstva. Neprekračujte
maximálnu stanovenú nosnosť stojanu.
Pri inštalácií obrazovky využite asistenciu druhej osoby.
Skrutky pri inštalácií riadne utiahnite. Dajte však pozor, aby nedošlo k strhnutiu závitu.
Môže dôjsť k poškodeniu inštalovanej obrazovky alebo radikálnemu zníženiu nosnosti
stojanu.
Tento stojan je určený iba pre vnútorné použitie. Pri vonkajšom použití môže dôjsť
k zraneniu, poškodeniu stojanu alebo nainštalovanej obrazovky.
Kontrolujte stabilitu a bezpečnosť aspoň raz za tri mesiace.
2 Špecikácie
Kompatibilný s väčšinou obrazoviek vo veľkosti 37“ – 70“
VESA max. 600x400 mm
Kolieska s brzdami pre zaxovanie polohy stojanu
Výška stojanu: 172 cm
Maximálna nosnosť: 80 kg
SK
Page 30
POJAZDNÝ STOJAN NA OBRAZOVKU
3 Obsah balenia
CI-527
UŽÍVATEĽSKÝ MANUÁL
SK
káblové svorky (4×)
3mm inbus (1×)
koliesko s brzdou (2×)
M balíček
sted základne (1×)
A
stred držiaku (1×)
F
L
P
T
M5×14 (4×)
M-A
ľavá strana základne (1×) Bpravá strana základne (1×) Cľavý kryt (1×) Dpravý kryt (1×)
stĺpik (1×)
I
koliesko (2×)
M8×65 (8×)
M
5mm inbus (1×)
Q
U
M6×14 (4×)
M-B
ľavý adaptér držiaku (1×)
G
kľúč (1×)
V
spojovací prvok (1×)
M8×16 (4×)
N
6mm inbus (1×)
R
M8×50 (4×)
M-C
pravý adaptér držiaku (1×)
J
H
vrchná krytka (1×)
M8×40 (4×)
O
podložka D8 (4×)
S
M6×30 (4×)
M-D
E
K
M8×30 (4×)
M-E
podložka (4×)
M-F
distančná podložka (8×)
M-G
distančná podložka (8×)
M-H
Page 31
POJAZDNÝ STOJAN NA OBRAZOVKU
CI-527
UŽÍVATEĽSKÝ MANUÁL

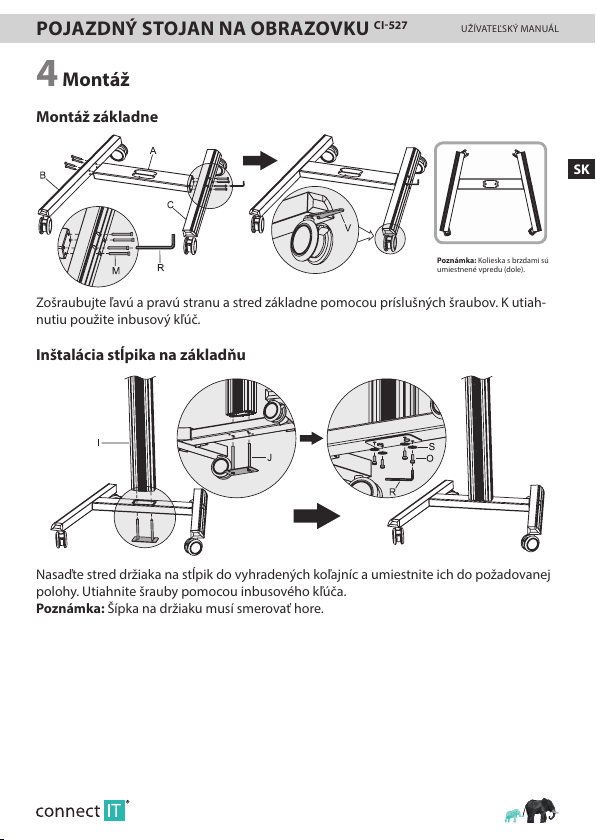

4 Montáž
Montáž základne
Poznámka: Kolieska s brzdami sú
umiestnené vpredu (dole).
Zošraubujte ľavú a pravú stranu a stred základne pomocou príslušných šraubov. K utiah-
nutiu použite inbusový kľúč.
Inštalácia stĺpika na základňu
Nasaďte stred držiaka na stĺpik do vyhradených koľajníc a umiestnite ich do požadovanej
polohy. Utiahnite šrauby pomocou inbusového kľúča.
Poznámka: Šípka na držiaku musí smerovať hore.
SK
Page 32
POJAZDNÝ STOJAN NA OBRAZOVKU
CI-527
UŽÍVATEĽSKÝ MANUÁL
Inštalácia krytov
SK
Inštalácia stredu držiaka
Nasaďte stred držiaka na stĺpik do vyhradených koľajníc a umiestnite ich do požadovanej
polohy. Utiahnite šrauby pomocou inbusového kľúča.
Poznámka: Šípka na držiaku musí smerovať hore.
Inštalácia vrchnej krytky
Vrchnú krytku prišraubujte pomocou príslušných šraubov. K utiahnutiu použite inbusový
kľúč.
Page 33
POJAZDNÝ STOJAN NA OBRAZOVKU
Inštalácia adaptérov držiaka
Pre obrazovky s plochou zadnou stranou
CI-527
UŽÍVATEĽSKÝ MANUÁL
SK
Page 34
POJAZDNÝ STOJAN NA OBRAZOVKU
CI-527
UŽÍVATEĽSKÝ MANUÁL
Pre obrazovky s nerovnou zadnou stranou
Poznámka: Vyberte príslušné šrauby, podložky a distančné podložky (pokiaľ je potrebné)
podľa typu obrazovky.
SK
Umiestnite adaptéry čo najbližšie k stredu obrazovky.
Prišraubujte adaptéry k obrazovke.
Šrauby riadne utiahnite. Dajte však pozor, aby nedošlo k strhnutiu závitov.
Page 35
POJAZDNÝ STOJAN NA OBRAZOVKU
CI-527
UŽÍVATEĽSKÝ MANUÁL
Zavesenie obrazovky na stojan
Zdvihnite opatrne obrazovku a zatiahnite naraz za obe tiahla. Zaveste obrazovku
s adaptérmi na stojan. Zaistite adaptéry uvoľnením tiahel.
Pre zaistenie obrazovky pred krádežou používajte visiaci zámok (zámok nie je súčasťou
balenia).
Organizácia kabeláže
SK
Káblové svorky vkladajte do drážky horizontálne. Pre zaistenie ich otočte o 90 stupňov.
Page 36
POJAZDNÝ STOJAN NA OBRAZOVKU
SK
Káble veďte skrz káblovej svorky a stĺpik.
CI-527
UŽÍVATEĽSKÝ MANUÁL
Page 37
POJAZDNÝ STOJAN NA OBRAZOVKU

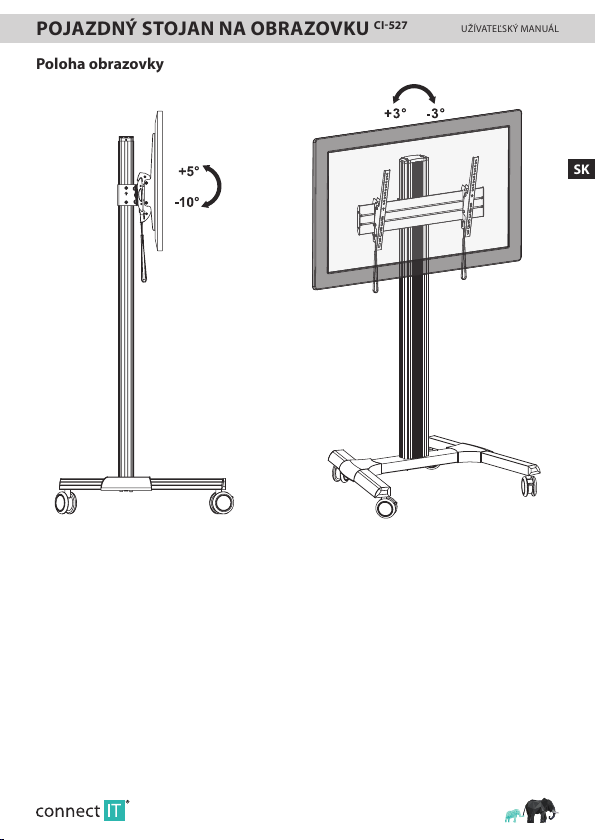

Poloha obrazovky
CI-527
UŽÍVATEĽSKÝ MANUÁL
SK
Page 38
MANUFACTURER
HERSTELLER
PRODUCENT
VÝROBCE
VÝROBCA
IT TRADE, a.s.
Poděbradská 786/65a
198 00 Praha 9-Hloubětín
Czech Republic
tel.: +420 734 777 444
service@connectit-europe.com
www.connectit-europe.com
Loading...
