CONIUGO CONIU 700200207S, CONIU 700200307S Instructions [de]

1
Revision 1.0
Sehr geehrter Kunde,
bitte lesen Sie das Handbuch im Vorfeld ausführlich und betrachten Sie es auch während der Einstellung des Gerä­tes als einen nützlichen Ratgeber wenn es um Problemlö­sungen geht! Im Fall von weiteren Problemen können Sie sich auch gerne per E-Mail mit folgenden Informationen an uns wenden:
- Wann / Wo gekauft?
- Versionsnummer (beim Neustart im Terminalfenster)?
- Welches Problem tut sich auf?
- Was wurde vorher gemacht?
- Was soll überwacht und gemeldet werden?
2
Revision 1.0
Go Zentrale E-Mail
Einführung / Herstellererklärung
Um einen gefahrlosen Betrieb der GO Zentrale sicher zu stellen, müssen Sie als Anwender diese Bedienungsanleitung beachten.
Sehr geehrter Kunde, wir bedanken uns für Ihre Entscheidung zum Kauf eines ConiuGo Produktes. Das vorliegende Gerät wurde nach dem neuesten Stand der Technik gebaut. Es ist ein durch Mikrocontroller gesteuertes Meldemodul zur Datenfernübertragung in GSM­Funktelefonnetzen.
Hersteller: ConiuGo® GmbH Berliner Straße 4a 16540 Hohen Neuendorf
Für die CE-Kennzeichnung sind von Bedeutung und wurden beachtet: EU-Richtlinie 89/336/EWG vom 3. Mai 1989 (EMV-Richtlinie) zuletzt geändert durch EU-Richtlinien 91/263/EWG, 92/31/EWG, 93/68/EWG sowie die EU-Richtlinie 99/5/EG vom 7. April 1999 und EU-Richtlinie 1999/5/EC (R&TTE).
Ferner wurden folgende Standards und Normen beachtet: DIN EN 61000-6-3 Fachgrundnorm zur Störaussendung im Industriebereich, DIN EN 61000-6-2 Fachgrundnorm zur Störfestigkeit im Industriebereich, Fertigung nach den Richtlinien der Qualitätsnorm DIN EN ISO 9001, Fertigung nach RoHS-Konformität (Bleifreiheit aller verarbeiteten Komponenten gewährleistet).
Das Gerät wird in Verbindung mit einer Telekommunikationsendeinrichtung für GSM Netze (850, 900, 1800 & 1950 MHz) verwendet, die ebenfalls den o.g. Normen ent­spricht. Bei der Verwendung eines separaten Netzteils ist zu beachten, dass dieses den Bedingungen der elektrischen Sicherheit entspricht, das CE-Zeichen trägt und fachgerecht montiert und betrieben wird.
Hohen Neuendorf, August 2017
3
Revision 1.0
Inhaltsverzeichnis
..................................................................................................................Seite
1. Garantie- und Haftungsbedingungen ..................................................... 4
2. Bestimmungsgemäßer Gebrauch ........................................................... 5
3. Sicherheitshinweise ................................................................................. 6
4. Funktions- und Leistungsbeschreibung ................................................ 8
5. Mechanische Installation ......................................................................... 9
6. Elektrische Installation........................................................................... 10
7. LED Anzeige ............................................................................................ 11
8. Erweiterte Ausgaben .............................................................................. 13
9. Allgemeines Verständnis ....................................................................... 14
10. Schnittstellenkonfiguration USB/ RS232 ........................................... 16
11. Parametriermodus ................................................................................ 16
12. Hauptmenü ............................................................................................ 17
12.1. Passwort ändern ................................................................................ 18
12.2. GPRS Einwahldaten .......................................................................... 19
12.3. SIM und Modem Einstellungen ........................................................ 20
12.4. Einstellungen Emailserver ................................................................ 23
12.5. Allgemeine Einstellungen ................................................................. 25
12.6. Kanalbezeichnung der Module spezifizieren .................................. 27
12.7. Werkseinstellungen herstellen ......................................................... 27
12.8. Hauptmenü beenden ......................................................................... 28
13. Bedienung / Handhabung .................................................................... 28
14. Wartung und Entsorgung .................................................................... 28
15. Optionales Zubehör .............................................................................. 29
16. Behebung von Störungen .................................................................... 30
4
Revision 1.0
Go Zentrale E-Mail
1. Garantie- und Haftungsbedingungen
Bei Schäden, die durch nicht beachten dieser Bedienungsanlei­tung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise ver­ursacht werden, übernehmen wir keine Haftung. In solchen Fäl­len erlischt jeder Garantieanspruch.
Die ConiuGo® GmbH gewährleistet, dass das Produkt bei normalem Gebrauch und Wartung frei von Material- und Herstellungsfehlern ist. Diese Garantie gilt für 2 Jahre ab Lieferungsdatum, sofern nicht anders vereinbart. Die Garantie erstreckt sich auf eine Reparatur oder Ersatz, wobei sich die ConiuGo® GmbH das Wahlrecht vorbe­hält. Die Garantie erstreckt sich auf Material- und Personalkosten im Falle einer Re­paratur, nicht jedoch auf Montage- und Versandkosten.
Die Garantie besteht nur bei normalem Gebrauch und Wartung. Sie ist ausgeschlos­sen, bei unsachgemäßem Gebrauch, Veränderung, Demontage, bzw. Umbau.
Der Kaufbeleg muss bei einer Rücksendung beigefügt sein!
In keinem Fall ist ConiuGo® haftbar für Begleit- oder Folgeschäden, einschließlich Sachschäden, des Gebrauchsverlusts des Gerätes oder anderer Geräte, oder sons­tigem Vermögensverlust.
5
Revision 1.0
2. Bestimmungsgemäßer Gebrauch
Installation und Inbetriebnahme des Gerätes bedürfen spezieller Fachkenntnisse (Fernmeldetechnik, Elektrotechnik, Elektronik, etc.). Die sachgerechte Installation und Inbetriebnahme ist vom Erwerber, bzw. Betreiber sicherzustellen.
Die Sicherheitshinweise sind unbedingt zu beachten.
Das Gerät ist für den Einsatz in Deutschland gefertigt. Es darf außerhalb von Deutschland, Österreich und der Schweiz nur mit einer Bedienungsanleitung in Lan­dessprache in Verkehr gebracht werden. Diese Anleitung muss vom Hersteller auto­risiert sein. Jeder Distributor muss sicherstellen, dass der Endabnehmer dieses Ge­rätes in der Lage ist, das Handbuch sowohl sprachlich, wie auch inhaltlich zu verste­hen.
Die Beachtung aller Hinweise dieses Handbuchs und der Technischen Dokumenta­tion sowie der Hinweise am Gerät (Typenschild, etc.) ist vorgeschrieben. In Zweifels­fällen ist das Gerät außer Betrieb zu setzen und den Hersteller zu konsultieren.
Die zulässige Umgebungstemperatur beträgt -30 bis 60 °C.  Das Gerät darf nur in geschlossenen Räumen betrieben werden.  Der Kontakt mit Feuchtigkeit (> 70 % rel. F) ist unbedingt zu vermeiden.  Es ist eine SIM-Karte mit Freischaltung für den Betrieb erforderlich.
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Pro­duktes. Außerdem ist dies mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden. Das gesamte Modul darf nicht geändert bzw. umgebaut und das Gehäuse nicht geöffnet werden!
6
Revision 1.0
Go Zentrale E-Mail
3. Sicherheitshinweise
GSM-Geräte können explosionsfähige bzw. brennbare Gasge­mische elektromagnetisch zünden.
Das System darf in Flugzeugen und Krankenhäusern nicht uner­laubt eingeschaltet werden.
Erkundigen Sie sich vor dem Einschalten des Gerätes unbe­dingt nach eventuellen Einflüssen des Moduls auf Ihre vorhan­denen technischen Anlagen.
Das System darf nicht in Fahrzeugen betrieben werden, es sei denn es liegt eine gesonderte Zulassung für das Gerät vor.
Das Modul entspricht den allgemein gültigen GSM-/ GPRS-Standards. Bei Verwen­dung einer GSM-/ GPRS-Sende- und Empfangseinheit müssen die für den Mobilfunk notwendigen Sicherheitsvorkehrungen getroffen werden.
Der Einsatz des Moduls unter den entsprechenden Umgebungsbedingungen muss ausgeschlossen werden.
Der Einsatz des Moduls in dieser Umgebung ist nur mit einer entsprechenden Er­laubnis möglich. Ein Einsatz unter den zuvor genannten Bedingungen muss fachkun­dig geprüft bzw. ausgeschlossen werden.
Der Hersteller liefert ein Produkt für die Integration in eine Anlage. Dieses Produkt ist entsprechend der CE- Richtlinie sorgfältig auf die Einhaltung der in der Herstellerer­klärung genannten Normen und Richtlinien kontrolliert. Dennoch hängt das elektro­magnetische Verhalten des GSM Modems von den Einbau- und Umgebungsbedin­gungen ab.
7
Revision 1.0
Das elektromagnetische Verhalten des GSM-Moduls hängt von Einbau- und Umgebungsbedingungen ab, die nicht der Kontrol­le des Herstellers unterliegen. Daher übernimmt der Hersteller für dieses Verhalten auch keine Haftung.
Ein GSM-Gerät darf wegen der auftretenden HF-Strahlung grundsätzlich nur mit einer geeigneten GSM-Antenne für das entsprechende Frequenzband betrieben werden.
8
Revision 1.0
Go Zentrale E-Mail
4. Funktions- und Leistungsbeschreibung
Alle Aktionen können, abhängig von Auslastung des Prozes­sors, unter Umständen einige Sekunden verzögert ausgeführt werden.
Der Betrieb des Systems im GSM-/ GPRS- Netz verursacht Tele­fonkosten. Bei falscher Eingabe von Rufnummern oder Email Adressen entstehen unter Umständen hohe Gebühren. Die ConiuGo GmbH lehnt hierfür jede Verantwortung ab und rät dazu, das parametrierte Modul vorher gründlich zu testen.
Abhängig vom GSM-Provider und Feiertagen können zum Teil erhebliche Verzögerungen bei der Übermittlung von SMS ent­stehen.
Das Gerät ist ein GSM/GPRS Sende- und Empfangsmodul zur Übertragung von Meldungen aus analogen und digitalen Messwertaufnehmern. Es dient zur Siche­rung und Überwachung von Anlagen, Gebäuden, Fahrzeugen, etc. durch SMS (Short Message Service) in GSM- Netzen (Global System for Mobile communi­cation).
Die GO Zentrale E-Mail fungiert als reiner Datenlogger und kann keinerlei Schalt­handlungen vornehmen. Ausgenommen hiervon ist die Sonderversion GO Zentrale E-Mail „ABE“ wo vor der Messwertaufnahme alle Ausgänge, sämtlicher erkannter GO Digital OUT Module aktiv geschaltet werden. Nach erfolgtem Auslesen der an­geschlossenen Module werden die vorher geschalteten Ausgänge definiert auf LOW zurück geschaltet.
Sobald ein Ereignis (Messwertaufnahme, Sendezeitpunkt Messwerte als CSV-Datei) eintritt, reagiert das Modul seiner Einstellung entsprechend.
Alle Einstellungen des Systems erfolgen über eine serielle Schnittstelle oder eine VCP- Verbindung am USB Ihres PC. Empfohlen wird hierfür die Software ConiuGo Configuration Manager®, die auf der CD zur GO- Zentrale mitgeliefert wird und auch auf der ConiuGo- Website heruntergeladen werden kann.
9
Revision 1.0
Zeitgleich sind die Parameter als XML-Datei auf der SD Karte hinterlegt (SET.xml)
Achten Sie darauf, dass beim Erweitern der Anlage die Strom­versorgung zum Hauptmodul unterbrochen sein muss, da es sonst zu Schäden an der Anlage oder an Teilen davon kommen kann.
und können extern mittels GO CardReader XT ® (auch auf der ConiuGo Webseite erhältlich) editiert werden.
Damit die Systemunabhängigkeit des Geräts gegeben ist, kann die SMS- Meldean­lage aber auch mit einem anderen Terminalprogramm, z.B. dem weit verbreiteten Programm Hyperterminal eingestellt werden.
5. Mechanische Installation
Der zulässige Temperaturbereich für den Betrieb des Meldegeräts beträgt -30 bis +60°C. Die allgemeinen Vorschriften zur Sicherheit elektrischer Installationen sind zu beachten. Das GO Modul darf nur in trockenen Räumen installiert werden. Eine hohe Luft­feuchtigkeit (> 70 % rel. F) ist unbedingt zu vermeiden.
Jedes GO Modul wird inklusive einer Busschiene für den Bus geliefert. Zum Erwei­tern der Anlage setzen Sie die Buserweiterungsschiene an einer freien Stelle im Hutschienenprofil ein (dabei muss diese hörbar im Profil einrasten). Anschließend schieben sie die Erweiterungsschiene mit dem Bus zusammen, so dass Stecker und Buchse fest miteinander verbunden sind.
Nachdem Sie sich davon überzeugt haben, dass die GO Zentrale E-Mail von der Spannungsversorgung getrennt ist, erfolgt der Anschluss der I/O Module, externer
Komponenten und Baugruppen. Stecken sie das Modul auf die Busschiene („D„ in
Abb.1 Seite 10) auf, dabei muss das Modul hörbar einrasten. Zum Entfernen eines Moduls muss die orange Arretierungslasche an der Unterseite des Moduls mit einen passenden Werkzeug (z.B. Schlitzschraubendreher) ca. 3mm nach unten herausge­zogen werden.
10
Revision 1.0
Go Zentrale E-Mail
6. Elektrische Installation
Bei einer Verpolung gehen vom Akku große Gefahren für die Umgebung, z.B. starke Erhitzung, Gasentwicklung, Auslaufen des stark ätzenden Elektrolyt, aus!

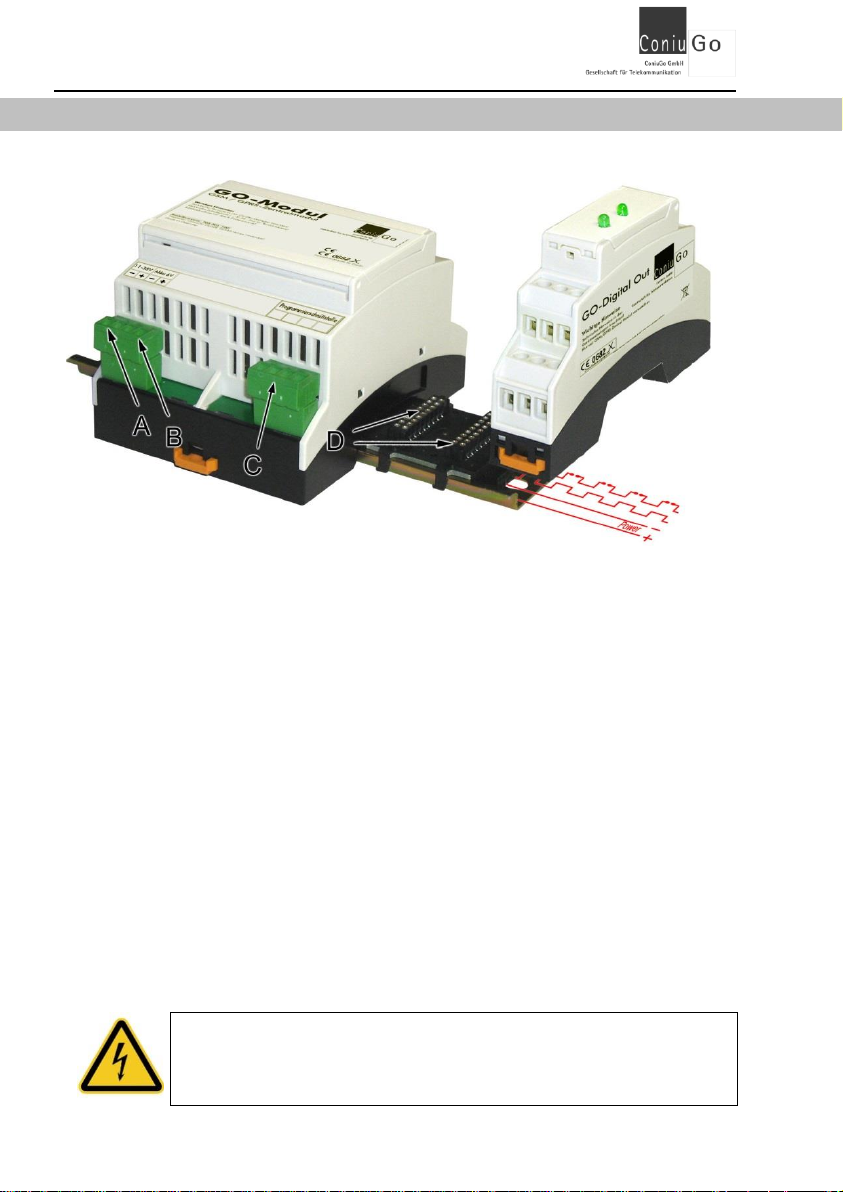

Abb.1
Spannungsversorgung Die Spannungsversorgung erfolgt aus einer Gleichspannungsquelle bzw. einem sta­bilisierten Netzteil. Der zulässige Betriebsspannungsbereich für die GO Zentrale beträgt 11-38 V DC und wird entsprechend der Typenschildbeschriftung an der lin-
ken Seite der linken Klemme angeschlossen („A“ in Abb.1). Die Stromaufnahme beträgt je nach Anlagengröße im Normalbetrieb 300 mA - 400 mA an 12 V. Die GO­Erweiterungsmodule werden von der GO- Zentrale über den Bus mit der erforderli-
chen Betriebsspannung versorgt („D in Abb.1)
Notstrom-Akku (optionales Zubehör)
Es besteht die Möglichkeit das gesamte GO Meldegerät über die GO Zentrale mit einem Bleigel-Akku bei Stromausfall zu betreiben. Die zulässige Akkuspannung beträgt 6 V DC und wird entsprechend der Typenschildbeschriftung an der rechten Seite der linken grünen Schraubklemmeneinheit angeschlossen („B“ in Abb.1).
