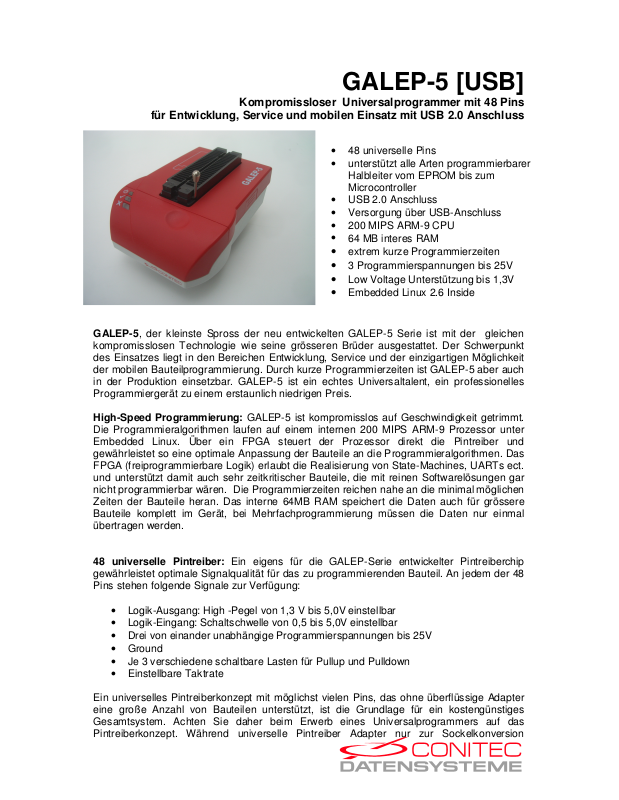

GALEP-5 [USB]

•

Kompromissloser Universalprogrammer mit 48 Pins

für Entwicklung, Service und mobilen Einsatz mit USB 2.0 Anschluss

GALEP-5, der kleinste Spross der neu entwickelten GALEP-5 Serie ist mit der gleichen

kompromisslosen Technologie wie seine grösseren Brüder ausgestattet. Der Schwerpunkt
des Einsatzes liegt in den Bereichen Entwicklung, Service und der einzigartigen Möglichkeit
der mobilen Bauteilprogrammierung. Durch kurze Programmierzeiten ist GALEP-5 aber auch
in der Produktion einsetzbar. GALEP-5 ist ein echtes Universaltalent, ein professionelles
Programmiergerät zu einem erstaunlich niedrigen Preis.

High-Speed Programmierung: GALEP-5 ist kompromisslos auf Geschwindigkeit getrimmt.
Die Programmieralgorithmen laufen auf einem internen 200 MIPS ARM-9 Prozessor unter
Embedded Linux. Über ein FPGA steuert der Prozessor direkt die Pintreiber und
gewährleistet so eine optimale Anpassung der Bauteile an die Programmieralgorithmen. Das
FPGA (freiprogrammierbare Logik) erlaubt die Realisierung von State-Machines, UARTs ect.
und unterstützt damit auch sehr zeitkritischer Bauteile, die mit reinen Softwarelösungen gar
nicht programmierbar wären. Die Programmierzeiten reichen nahe an die minimal möglichen
Zeiten der Bauteile heran. Das interne 64MB RAM speichert die Daten auch für grössere
Bauteile komplett im Gerät, bei Mehrfachprogrammierung müssen die Daten nur einmal
übertragen werden.

48 universelle Pintreiber:

gewährleistet optimale Signalqualität für das zu programmierenden Bauteil. An jedem der 48
Pins stehen folgende Signale zur Verfügung:

•

Logik-Ausgang: High -Pegel von 1,3 V bis 5,0V einstellbar

• Logik-Eingang: Schaltschwelle von 0,5 bis 5,0V einstellbar

• Drei von einander unabhängige Programmierspannungen bis 25V

•

Ground

• Je 3 verschiedene schaltbare Lasten für Pullup und Pulldown

• Einstellbare Taktrate

Ein universelles Pintreiberkonzept mit möglichst vielen Pins, das ohne überflüssige Adapter
eine große Anzahl von Bauteilen unterstützt, ist die Grundlage für ein kostengünstiges
Gesamtsystem. Achten Sie daher beim Erwerb eines Universalprogrammers auf das
Pintreiberkonzept. Während universelle Pintreiber Adapter nur zur Sockelkonversion

Ein eigens für die GALEP-Serie entwickelter Pintreiberchip

48 universelle Pins

• unterstützt alle Arten programmierbarer
Halbleiter vom EPROM bis zum
Microcontroller

• USB 2.0 Anschluss

• Versorgung über USB-Anschluss

• 200 MIPS ARM-9 CPU

•

64 MB interes RAM

•

extrem kurze Programmierzeiten

•

3 Programmierspannungen bis 25V

•

Low Voltage Unterstützung bis 1,3V

•

Embedded Linux 2.6 Inside

benötigen, sind bei spezialisierten Pintreibern für viele Bauteile individuelle Adapter mit
entsprechenden Zusatzkosten erforderlich.

Betrieb ohne Netzteil

im Regelfall sind weder Batterien noch ein Netzteil erforderlich. Dabei verhält sich das Gerät
USB-konform und benötigt maximal als 500mA .
Eine Einschränkung gibt es bei älteren NMOS-Bauteile oder einige komplexe Micro­controllern die recht viel Leistung benötigen. Diese Bauteile sind in der Software
gekennzeichnet. Um auch bei diesen Bauteilen USB-konform zu bleiben, empfehlen wir das
mitgelieferte Steckernetzteil zu benutzen oder für den mobilen Betrieb Batterien (6xAAA)
einzusetzen.

Programmierspannungen: Die Schaltregler für die Programmierspannungen werden über
Digital-Analogwandler in 100mV Schritten mit einer Genauigkeit von +/- 50mV eingestellt.
Weitere Analog-Digitalwandler werden für die Einstellung des Logik-Ausgangspegels (1,3V
bis 5,0V) und er Schaltschwelle für die Eingangssignale (0,5V bis 5,0V) verwendet. Alle
Spannungen werden durch einen vom Hauptprozessor unabhängigen Koprozessor
überwacht.

In-System-Programmierung (ISP): Die Signale für die In-System-Programmierung können
über ein getrennt erhältlichen ISP Adapter oder direkt vom 48 poligen Nullkraftsockel ab­gegriffen werden. Für alle unterstützen Bauteile stellt das Hilfesystem Informationen zur
Verdrahtung des Zielsystems zur Verfügung.

JTAG Unterstützung: Ermöglicht Löschen, Programmierung und Verifizierung von Bau­steinen mit einer JTAG-Schnittstelle (joint test action group, IEEE Std. 1149.1 ) Es werden
folgende Formate unterstützt: SVF-Script Dateien im XSVF(Xilinx) Format. JAM Byte-Code
Player (ALTERA)

Sicherheit: Vor jeder Aktion wird automatisch die Stromaufnahme, die richtige Position
sowie die Kontaktierung aller Pins am Bauteils überprüft, es ist daher weitgehend aus­geschlossen, Bauteil oder Gerät durch Fehlbedienung zu zerstören.

Software: Das bewährte Bedienkonzept der GALEP-32 Software wurde beibehalten. Die
Software läuft unter allen 32-Bit Windows-Versionen. Neben Grundfunktionen wie Auslesen,
Programmieren, Vergleichen und Löschen lassen sich Sonderfunktionen des ausgewählten
Bauteils komfortabel einstellen. Der Editor erlaubt vielfältige Bearbeitungsmöglichkeiten der
Bauteilinhalte, die als Datei im Binär-, Intel-Hex-, Motorola-S- oder Jedec-Format geladen
oder gespeichert werden können. Die Massenproduktion wird durch Statistikfunktionen und
Seriennummern-Programmierung unterstützt.

Die Software wird ständig weiterentwickelt, um neue Bauteile zu unterstützen. Wir stellen in
regelmäßigen Abständen kostenlose Updates auf unserer Website bereit.

Adapter: GALEP-5 kann alle DIL-Bauteile bis 48 Pins und mit einer Breite von 300 bis 600
MIL (ca. 7,5 bis 16 mm) ohne zusätzliche Adapter programmieren.
In modernen Elektronik Produkten werden jedoch überwiegend SMD-Komponenten einge­setzt. Für GALEP-5 stehen universelle Adapter für Bauteile bis 48 Pins zur Verfügung.
Universeller Adapter bedeutet, dass für jede Gehäuseform lediglich ein Adapter notwendig
ist. Weniger Adapter heißt niedrigere Kosten.

Selbstverständlich bieten wir auch Adapter für Bauteile mit mehr als 48 Pins an. Da in diesen
Fällen die Pinzahl des Programmiergerätes kleiner als die Adapterpinzahl ist, sind solche
Adapter immer spezialisiert und nur für bestimmte Bauteilgruppen geeignet. Wenn Sie
häufiger höher polige Bauteile programmieren müssen, ist eventuell die Anschaffung eines
GALEP-5D (gibt es mit bis zu 240 Pins) die kostengünstigere Variante.

: GALEP-5 wird komplett aus der USB-Schnittstelle des PC versorgt,

Investitionsschutz: Alle GALEP-4 Adapter können auch auf GALEP-5 weiter benutzt
werden.

GALEP-5 Hardwareausstattung im Überblick:

• 48-poliger Nullkraftsockel

•

48 universelle Pintreiber

• 200 MIPS ARM-9 RISC-Prozessor

• 64 MB RAM

•

8 MB Flash

• FPGA (50K Gatter, 64Kb RAM)

• USB 2.0 High-Speed Device Anschluß

•

3 Linearregler für interne Versorgung

• 4 Schaltregler für Programmierspannungen und interne Versorgung

• 2 Linearregler für Logikausgangspegel und Logikeingangskomperator

•

Microcontroller für interne Versorgungsspannungsüberwachung

•

Microcontroller für Programmierspannungsüberwachung

• 8-Kanal Digital-Analogwandler

• 16 Kanal Analog-Digitalwandler

Abmessungen: 80x115x33mm (+7mm Sockel)
Gewicht:

Lieferumfang:

Gewährleistung:

Zertifizierungen: CE, UL

ca.185g

• GALEP-5 Gerät

• Steckernetzteil

•

USB-Kabel

• CD mit Software und Manual (Deutsch / Englisch)

24 Monate
