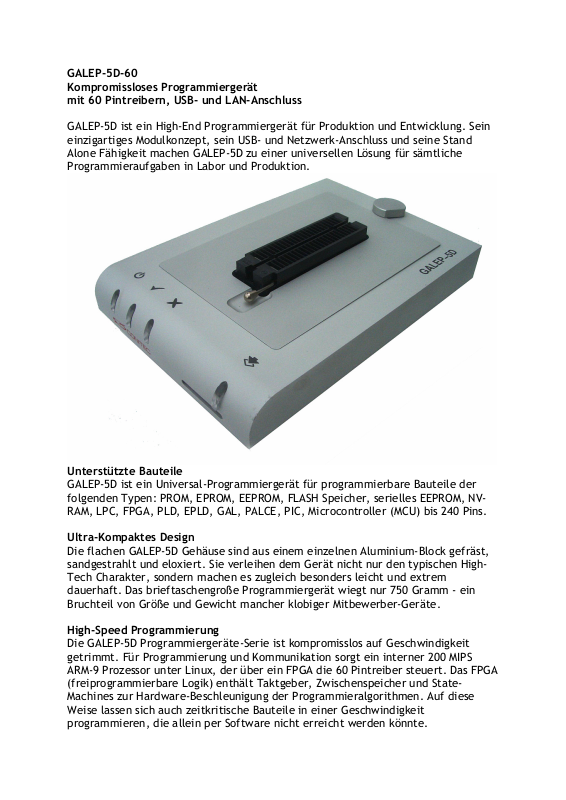

GALEP-5D-60
Kompromissloses Programmiergerät
mit 60 Pintreibern, USB- und LAN-Anschluss

GALEP-5D ist ein High-End Programmiergerät für Produktion und Entwicklung. Sein
einzigartiges Modulkonzept, sein USB- und Netzwerk-Anschluss und seine Stand
Alone Fähigkeit machen GALEP-5D zu einer universellen Lösung für sämtliche
Programmieraufgaben in Labor und Produktion.

Unterstützte Bauteile

GALEP-5D ist ein Universal-Programmiergerät für programmierbare Bauteile der
folgenden Typen: PROM, EPROM, EEPROM, FLASH Speicher, serielles EEPROM, NV­RAM, LPC, FPGA, PLD, EPLD, GAL, PALCE, PIC, Microcontroller (MCU) bis 240 Pins.

Ultra-Kompaktes Design

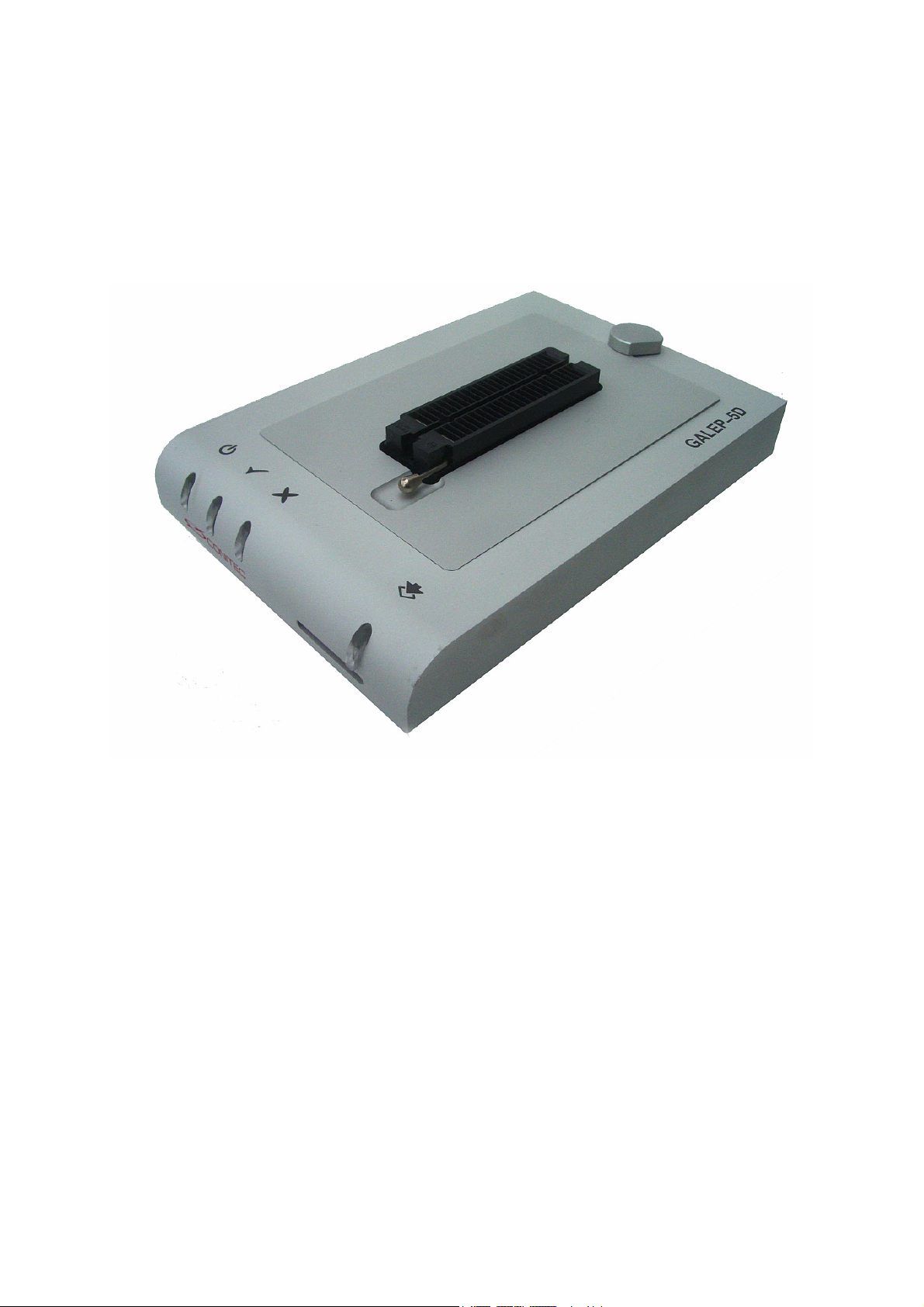

Die flachen GALEP-5D Gehäuse sind aus einem einzelnen Aluminium-Block gefräst,
sandgestrahlt und eloxiert. Sie verleihen dem Gerät nicht nur den typischen High­Tech Charakter, sondern machen es zugleich besonders leicht und extrem
dauerhaft. Das brieftaschengroße Programmiergerät wiegt nur 750 Gramm - ein
Bruchteil von Größe und Gewicht mancher klobiger Mitbewerber-Geräte.

High-Speed Programmierung

Die GALEP-5D Programmiergeräte-Serie ist kompromisslos auf Geschwindigkeit
getrimmt. Für Programmierung und Kommunikation sorgt ein interner 200 MIPS
ARM-9 Prozessor unter Linux, der über ein FPGA die 60 Pintreiber steuert. Das FPGA
(freiprogrammierbare Logik) enthält Taktgeber, Zwischenspeicher und State­Machines zur Hardware-Beschleunigung der Programmieralgorithmen. Auf diese
Weise lassen sich auch zeitkritische Bauteile in einer Geschwindigkeit
programmieren, die allein per Software nicht erreicht werden könnte.

Die Hardware-Beschleunigung macht GALEP-5D zu einem der schnellsten heute
verfügbaren Programmiergeräte. Ein MB90F947 Microcontroller von Fujitsu (128KB)
benötigt z.B. nur 13 Sekunden für einen seriellen Programmier/Verify-Zyklus, was
der theoretisch minimal möglichen Programmierzeit nahe kommt. Der Ethernet­Port erlaubt Datentransfer mit theoretisch bis zu 100 MB/Sek. Das interne 128MB
RAM speichert die Daten auch für größere Bauteile im Gerät, bei
Mehrfachprogrammierung müssen die Daten nur einmal übertragen werden.

60 universelle Pintreiber

Ein eigens entwickelter Pintreiber-Chip garantiert optimale Signalqualität für das
zu programmierende Bauteil und erlaubt die geringen Abmessungen und den
niedrigen Stromverbrauch der GALEP-Geräte. An jedem der bis zu 60 Pins stehen
folgende Signale zur Verfügung:

Logik-Ausgang: High-Pegel von 1,2 V bis 5,0V einstellbar
Logik-Eingang: Schaltschwelle von 0,5 bis 5,0V einstellbar
Drei unabhängige Programmierspannungen von 1.3V .. bis 25V
Ground
Drei schaltbare Widerstände für Pullup und Pulldown
Einstellbare Taktrate

Die Schaltregler für die Programmierspannungen werden über Digital­Analogwandler in 100mV Schritten eingestellt. Weitere A/D-Wandler kontrollieren
die Logik-Ausgangspegel und die Schaltschwelle der Eingangssignale. Alle
Spannungen werden durch einen vom Hauptprozessor unabhängigen Koprozessor
überwacht.
Ein universelles Pintreiberkonzept mit möglichst vielen Pins reduziert die Zahl der
benötigten Adapter bzw. Module und ermöglicht so minimale Gesamtkosten des
Programmiersystems.

Stand-Alone und Netzwerk-Betrieb

GALEP-5D lässt sich an einer beliebigen Stelle in Ihrem Firmen-LAN anschließen und
von jedem PC im Netzwerk aus ansteuern.
Mit der Stand-Alone Funktionalität, die in den nächsten Monaten als kostenloses
Software-Update angeboten wird, kann GALEP-5D im Produktionsprozess ohne PC
eingesetzt werden. Die Programmierdaten können entweder auf einer SD­Speicherkarte oder auf einem Server im lokalen Netzwerk gespeichert werden.
Beliebige viele GALEP-5D Geräte können dabei simultan von einem Arbeitsplatz aus
bedient werden (Cluster- oder Gang-Programmierung).

In System Programmierung

Die Signale für die In-System-Programmierung (ISP) können über einen getrennt
erhältlichen ISP-Adapter oder direkt vom DIL-48-Modul abgegriffen werden. Für alle
unterstützen Bauteile stellt das Hilfesystem Informationen zur Verdrahtung des
Zielsystems zur Verfügung.

Software

Die GALEP-Software läuft unter Windows 98 SE, ME, NT4, 2000, XP, and Vista.
Neben Grundfunktionen wie Auslesen, Programmieren, Vergleichen und Löschen
lassen sich Sonderfunktionen des ausgewählten Bauteils komfortabel einstellen. Der

Editor unterstützt das Binär-, Intel-Hex-, Motorola-S- oder JEDEC-Format. Für
Serienproduktion gibt es Statistikfunktionen und Seriennummern-Programmierung.
Die JTAG Unterstützung ermöglicht Löschen, Programmierung und Verifizierung von
Bausteinen mit einer JTAG-Schnittstelle. Es werden SVF-Skript Dateien im
XSVF(Xilinx) Format und JAM Byte-Code Player (ALTERA) Dateien unterstützt.
Im Batch mode läßt sich GALEP von der Befehlszeile aus bedienen oder in Ihre
eigene Produktionssoftware implementieren. Das Programmiergerät kann über
einen mächtigen Satz von Batch-Befehlen vollständig gesteuert werden.
Die Software wird ständig weiterentwickelt, um neue Bauteile zu unterstützen
(Bauteilliste). Wenn Sie einen bestimmten Baustein benötigen, nehmen Sie unseren
kostenlosen Device on Demand Service in Anspruch. Wir stellen wöchentlich
Updates auf unserer Website bereit.

JTAG Debugger

Mit GALEP-5D lassen sich alle Mikrocontroller mit JTAG-Schnittstelle debuggen, die
von der OpenOCD (On Chip Debugger) Software unterstützt werden - ARM7, ARM9,
XScale, und Cortex-M3 Prozessoren. Der zu debuggende Baustein wird entweder in
den Programmiersockel eingesteckt oder über den ISP-Adapter mit GALEP
verbunden. Zusätzlich lassen sich auf einfache Weise Testalgorithmen zum In­Circuit-Testen von kompletten Schaltungen (Boundary Scan) für die
Kleinserienproduktion definieren. Auf diese Weise wird GALEP-5 zu einem
kompletten Entwicklungs-, Test- und Produktionssystem.

Sicherheit

Vor jeder Aktion wird automatisch die Stromaufnahme und die richtige Position des
Bauteils überprüft, es ist daher weitgehend ausgeschlossen, Bauteil oder Gerät
durch Fehlbedienung zu zerstören.

Module und Adapter

Ein wesentlicher Vorteil von GALEP-5D liegt in dem einzigartigen Modulsystem: Das
DIL Modul kann mit einem Handgriff gegen ein Modul für eine andere Gehäuseform
ausgetauscht werden. Wegen der hohen Pinzahl wird nur ein einziges Modul oder
Adapter für alle Bauteile mit dem betreffenden Gehäuse benötigt. Wer öfters
hochpolige Bauteile programmieren muss, für den amortisiert sich GALEP-5D sehr
schnell.
GALEP-5D wird mit einem DIL-48 Modul geliefert und kann damit alle DIL-Bauteile
bis 48 Pins programmieren. Vorhandene Adapter für GALEP-4 oder GALEP-5 können
zusammen mit dem DIL-48 Modul betrieben werden.

Technische Spezifikationen

Format: ca. 118x172x22mm (+7mm Sockel)
Gewicht: ca. 750 g, gefrästes Aluminiumgehäuse
Universelles Modulsystem, DIL-48-Modul wird mitgeliefert
60 universelle Pintreiber
Mini USB 2.0 High-Speed Device Anschluss
Ethernet 10/100 Anschluss
Programmiert Low-Voltage Bausteine bis 1,3V
Slot für SD-Speicherkarte für Stand Alone Betrieb
200 MIPS ARM-9 RISC-Prozessor, 128 MB RAM, 8 MB Flash
Hardware-Beschleunigung durch FPGA (64Kb RAM)
3 Linearregler für interne Versorgung

4 Schaltregler für Programmierspannungen und interne Versorgung
2 Linearregler für Logikausgangspegel und Logikeingangskomparator
2 Microcontroller für interne Spannungsüberwachung
8-Kanal Digital-Analogwandler, 16 Kanal Analog-Digitalwandler
Embedded Linux 2.6 inside
ISP Unterstützung
Batch Mode
JTAG Debugger
Device on Demand Service
Gewährleistung: 24 Monate.
Zertifizierungen: CE, UL, RoHs.

Lieferumfang

GALEP-5D
DIL-48 Modul
Mini-USB Anschlusskabel
Ethernet Anschlusskabel
Steckernetzteil
CD mit Manual und Software

Systemvoraussetzungen

Windows 32 Bit OS, 98SE / ME / NT4 / 2000 / XP / Vista
USB-1.0 oder 2.0 Schnittstelle, und/oder Ethernet-Anschluss
