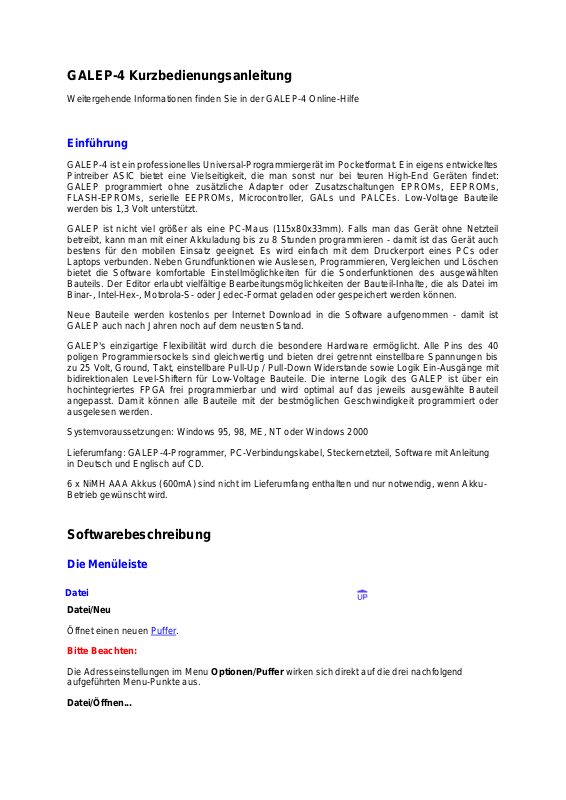

GALEP-4 Kurzbedienungsanleitung

Weitergehende Informationen finden Sie in der GALEP-4 Online-Hilfe

Einführung

GALEP-4 ist ein professionelles Universal-Programmiergerät im Pocketformat. Ein eigens entwickeltes
Pintreiber ASIC bietet eine Vielseitigkeit, die man sonst nur bei teuren High-End Geräten findet:
GALEP programmiert ohne zusätzliche Adapter oder Zusatzschaltungen EPROMs, EEPROMs,
FLASH-EPROMs, serielle EEPROMs, Microcontroller, GALs und PALCEs. Low-Voltage Bauteile
werden bis 1,3 Volt unterstützt.

GALEP ist nicht viel größer als eine PC-Maus (115x80x33mm). Falls man das Gerät ohne Netzteil
betreibt, kann man m it einer Akk uladung bis zu 8 Stu nden program mieren - dam it ist das Gerät auch
bestens für den mobilen Einsatz geeignet. Es wird einfach mit dem Druckerport eines PCs oder
Laptops verbunden. Neben Grundfunktion en wie Auslesen, Progr amm ieren, Vergleich en und Löschen
bietet die Software komfortable Einstellmöglichkeiten für die Sonderfunktionen des ausgewählten
Bauteils. Der Editor erlaub t vielfältige Bearbeitu ngsmöglichkeiten der Bauteil-Inhalte, die als Datei im
Binar-, Intel-Hex-, Motorola-S- oder Jedec-Format geladen oder gespeichert werden können.

Neue Bauteile werden kostenlos per Internet Download in die Software aufgenommen - damit ist
GALEP auch nach Jahren noch auf dem neusten Stand.

GALEP's einzigartige Flexibilität wird durch die besondere Hardware ermöglicht. Alle Pins des 40
poligen Programmiersockels sind gleichwertig und bieten drei getrennt einstellbare Spannungen bis
zu 25 Volt, Ground, T ak t, einste llbare P ull-U p / Pul l-Down Widerstande sowie Logik Ei n-Ausg änge m it
bidirektionalen Level-Shiftern für Low-Voltage Bauteile. Die interne Logik des GALEP ist über ein
hochintegriertes FPGA frei programmierbar und wird optimal auf das jeweils ausgewählte Bauteil
angepasst. Damit können alle Bauteile mit der bestmöglichen Geschwindigkeit programmiert oder
ausgelesen werden.

Systemvoraussetzungen: Windows 95, 98, ME, NT oder Windows 2000
Lieferumfang: GALEP-4-Programmer, PC-Verbindungskabel, Steckernetzteil, Software mit Anleitung

in Deutsch und Englisch auf CD.
6 x NiMH AAA Akkus (600mA) sind nicht im Lieferumfang enthalten und nur notwendig, wenn Akku-

Betrieb gewünscht wird.

Softwarebeschreibung

Die Menüleiste

Datei

Datei/Neu

Öffnet einen neuen Puffer.

Bitte Beachten:

Die Adresseinstellungen im Menu Optionen/Puffer wirken sich direkt auf die drei nachfolgend
aufgeführten Menu-Punkte aus.

Datei/Öffnen...

Öffnet einen neuen Puffer und lädt ihn mit der ausgewählten Datei im Binär-, Intel-HEX-, Motorola-S­oder JEDEC-Format. Das Verhalten von Datei/Öffnen entspricht dem manuellen Ausführen von
Datei/Neu und direkt folgend von Datei/Datei laden.

Datei/Datei laden...

Lädt eine ausgewählte Datei in den aktiven Puffer ab der Pufferstart-Adresse. Anhand der Datei­Erweiterung wird das Datenformat vorgeschlagen (Binär-, Intel-HEX-, Motorola-S- oder JEDEC­Format). Dieser Vorschlag ist jedoch nicht zwingend und kann abgeändert werden. Die Datei wird
beim Laden entsprechend dem ausgewählten Datenformat automatisch in das Binär- oder Fusemap­Format umgewandelt. Formatfehler werden erkannt und angezeigt. Beim Laden von Dateien mit
absoluten Adressen (HEX oder Motorola-S) erscheint eine Warnmeldung, wenn der Adressbereich
außerhalb des Puffers bzw. außerhalb des gewählten Speicherbausteins liegt.

Datei/Speichern unter

Speichert den aktiven Puffer. Sie können einen neuen Namen für die Datei angeben und das
gewünschte Datenformat (Binär-, Intel-HEX-, Motorola-S- oder JEDEC) auswählen.

Datei/Schließen

Der aktuelle Puffer wird entfernt.

Datei/Beenden

Beendet das Programm.

Bearbeiten

Bearbeiten/Ausschneiden

Ein zuvor im Puffer markierter Bereich wird in die Zwischenablage kopiert, anschließend wird der
markierte Bereich im Puffer gelöscht. Die dem markierten Bereich nachfolgenden Daten werden dabei
auf die entsprechenden niedriger en Adres s en k opiert.

Bearbeiten/Kopieren

Ein zuvor im Puffer markierter Bereich wird in die Zwischenablage kopiert, Der Pufferinhalt bleibt
unverändert.

Bearbeiten/Einfügen

Die Daten, die sich in der Zwischenablage befinden, werden an der Cursor-Position im Puffer
eingefügt. Alle nachfolg ende n Date n wer den nach hinten verschoben.

Bearbeiten/Suchen

Mit diesem Befehl kann eine Byte-, Wort, oder ASCII-Zeichenfolge im Puffer gesucht werden.

Bearbeiten/Bytes vertauschen

Vertauscht High- und Low-Byte aller 16-Bit Worte im Puffer.

Bearbeiten/Puffer füllen

Mit diesem Befehl können Sie einen Adressbereich im Puffer mit einem beliebigen Byte füllen.

Aktion

Unbedingt Lesen: Einsetzen der Bauteile in GALEP-4
