Page 1

USER GUIDE

BEDIENUNGSANLEITUNG

Page 2

EG-Konformitätserklärung gemäß EG-Richtlinie Maschinen 2006/42/EG, Anhang II A

Hiermit erklären wir, daß die nachstehend bezeichnete Maschine in ihrer Konzeption und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinie Maschine entspricht. Bei einer mit uns nicht abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Hersteller Conen Produkte GmbH & Co. KG, 54497 Morbach-Gonzerath

Bezeichnung der Maschine elektrische Hubsäuleneinheit für Tafelsysteme

Maschinen-Nr. SCETA (-L) / SCETA-W(L) / SCETTA

Zutreende EG-Richtlinien

Angewandte harmonisierte Normen insbesondere

Angewandte nationale Normen und

technische Spezikationen insbesondere

Bevollmächtigter für die Zusammenstellung der Dokumente

Name des Unterzeichners Marcus Staudt

Funktion des Unterzeichners Leiter Produktentwicklung

Datum/Unterschrift

EG-Richtlinie Maschine (2006/42/EG) EG-Niederspannungsrichtlinie (73/23/EWG) EG – EMV (2004/108/EG)

EN 14434:2010-04 / EN 60335-1:2012 / EN 62233:2008 EN 61000-4-2:2009 / EN 61000-4-3:2006+A1:2008+A2:2010 EN 61000-4-4:2012 / EN 61000-4-5:2006 EN 61000-4-6:2009 / EN 61000-4-8:2010 EN 61000-4-11:2004 / EN 55024:2010 EN 55022:2010

ROHS Directive 2011/65/EU IEC 61558-1 und 2:2009 C/US Authorisation to Mark „ETL“ PAK ZEK 01.4-08 / EN 14434:2010

Jürgen Heesen

09.07.2014,

EC-Declaration of Conformity in accordance with European directive 2006/42/EG, part II A

We hereby certify that the machine described hereafter, in its design and construction and in the model put into circulation,

complies with all relevant health and safety requirements of the EC machinery directive 2006/42/EG. Any modication to

our product, without our written consent, will result in this declaration to become void.

Manufactors name

Description of the machine

Part-No.

European directive(s)

European standards

National standards and specications

Person in charge for document collection

Declaration signed by

Position

Date and signature

Conen Produkte GmbH & Co. KG, D - 54497 Morbach-Gonzerath

motorized lift system for displays and (interactive) boards

SCETA (-L) / SCETA-W(L) / SCETTA

EC-machinery directive (2006/42/EG) EC-low voltage directive (73/23/EEC) EMC directive (2004/108/EG)

ROHS Directive 2011/65/EU IEC 61558-1 and 2:2009 C/US authorisation to mark „ETL“ PAK ZEK 01.4-08 / EN 14434:2010

Jürgen Heesen

Marcus Staudt

Product developement

09.07.2014,

Page 3

EU conformiteitsverklaring volgens EG-richtlijn 2006/42/EG, bijlage II A

Hierbij verklaren wij,dat de hierna beschreven producten, in ontwerp en constructie alsmede in de in omloop gebrachte uitvoering, voldoen aan de veiligheids-en gezondheidseisen van de Europese Machinerichtlijn. Bij onbevoegde wijzigingen aan ons product verliest deze verklaring haar geldigheid.

Producent Conen Produkte GmbH & Co. KG, D - 54497 Morbach-Gonzerath

Produktbeschrijving electrisch kolommensysteem voor monitoren en (interactieve) schoolborden

Produktnummer SCETA (-L) / SCETA-W(L) / SCETTA

Geldende EG richtlijnen

Speciek toegepaste geharmoniseerde

normen

Toegepaste nationale normen en technische

specicaties

Gevolmachtigde voor de opstelling der documenten

Naam van ondergetekende Marcus Staudt

Funktie ondertekenaar Manager Productontwikkeling

Datum / Handtekening

EG-machinerichtlijn (2006/42/EG) EG-laagspanningsrichtlijn (73/23/EWG) EMC richtlijn (2004/108/EG)

ROHS Directive 2011/65/EU IEC 61558-1 en 2:2009 C/US authorisatie voor „ETL“ markering PAK ZEK 01.4-08 / EN 14434:2010

Jürgen Heesen

09.07.2014,

EC-Declaration de Conformité Conformément à la directive européenne 2006/42/CE, partie II A

Nous certions que la machine décrite ci-après, dans sa conception et sa construction et dans le modèle mis en circulation, conforme à toutes les exigences de la directive 2006/42/CE. Toute modication de notre produit, sans notre

consentement écrit, se traduira par la présente déclaration à devenir nulle.

Nom du fabricant ou de son représentant Conen Produkte GmbH & Co. KG, D - 54497 Morbach-Gonzerath

Description de la machine système de levage motorisé pour les moniteurs et les tableaux (interactive)

Réference SCETA (-L) / SCETA-W(L) / SCETTA

Directive(s) européenne(s)

Normes européennes

Normes nationales

Responsable de collection de documents Jürgen Heesen

Déclaration signée par Marcus Staudt

Position Developement du produit

Date et signature

Directive CE machines (2006/42/CE) Directive CE basse tension (73/23/CEE) Directive CEM (2004/108/CE)

ROHS Directive 2011/65/EU IEC 61558-1 et 2:2009 C/US authorisation pour marquer „ETL“ PAK ZEK 01.4-08 / EN 14434:2010

09.07.2014,

Page 4

2 x Z-Winkel

≈ 10 cm ≈ 55 cm

➊ Befestigen Sie

Kein Wandmontagematerial im

Lieferumfang enthalten.

2 x Z-Winkel an der Wand.

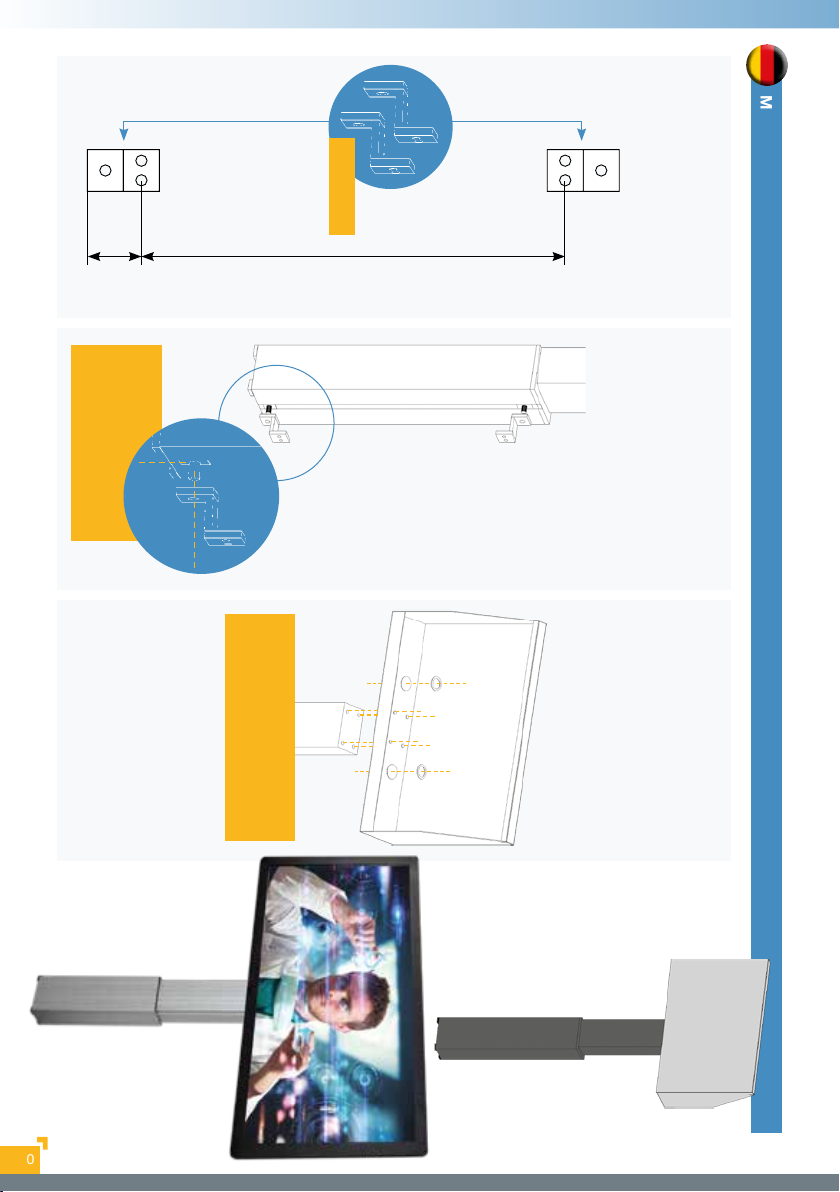

Montage wandmontiertes elektrisch höhenverstellbares System für Monitore und interaktive Monitore

2 x Platte mit

Gewinde, 2 x Mutter M8,

2 x 8 mm Unterlegscheibe.

2 x M8 x 40 Inbusschraube

2 x M8 x 40 Inbusschraube,

2 x 8 mm Unterlegscheibe

Verwenden Sie 2 x Mutter M8 und

Unterlegscheibe 8 mm.

den Z-Winkeln.

legscheibe 8 mm. Verbinden Sie

Rahmen und Säule mit den 4 Inbus-

schrauben M8 x 40 und 2 Unterleg-

scheiben hinten.

4 x M8 x 75 Inbusschraube,

4 x M8 Mutter, 8 x 8 mm

Unterlegscheibe

➋

mit Gewinde in die Nut,

verbinden Sie diese mit

Schieben Sie 2 x Platte

➌

Verwenden Sie 4 x Inbusschraube

M8 x 75, Mutter M8 und Unter-

Montieren Sie den Rahmen.

Page 5

4 x allen head screw M8 x 75,

4 x nut M8,

Assemble the frame.

➌

Use 4 x allen head screw M8 x 75,

nut M8, washer 8 mm. Fix the frame

to the column. Use 2 x allen head

screw M8 x 40 and washer in the

back and 2 x allen head screw M8 x

40 in the front.

8 x washer 8 mm

2 x allen head screw M8 x 40,

2 x washer 8 mm

2 x allen head screw M8 x 40

Put 2 sliding blocks into the

2 x sliding

block with thread,

2 x nut M8,

rail

➋

Fix it to the Z-bracket using 2 x nut

M8 and washer 8 mm.

2 x Z-bracket

2 x washer 8 mm

≈ 10 cm ≈ 55 cm

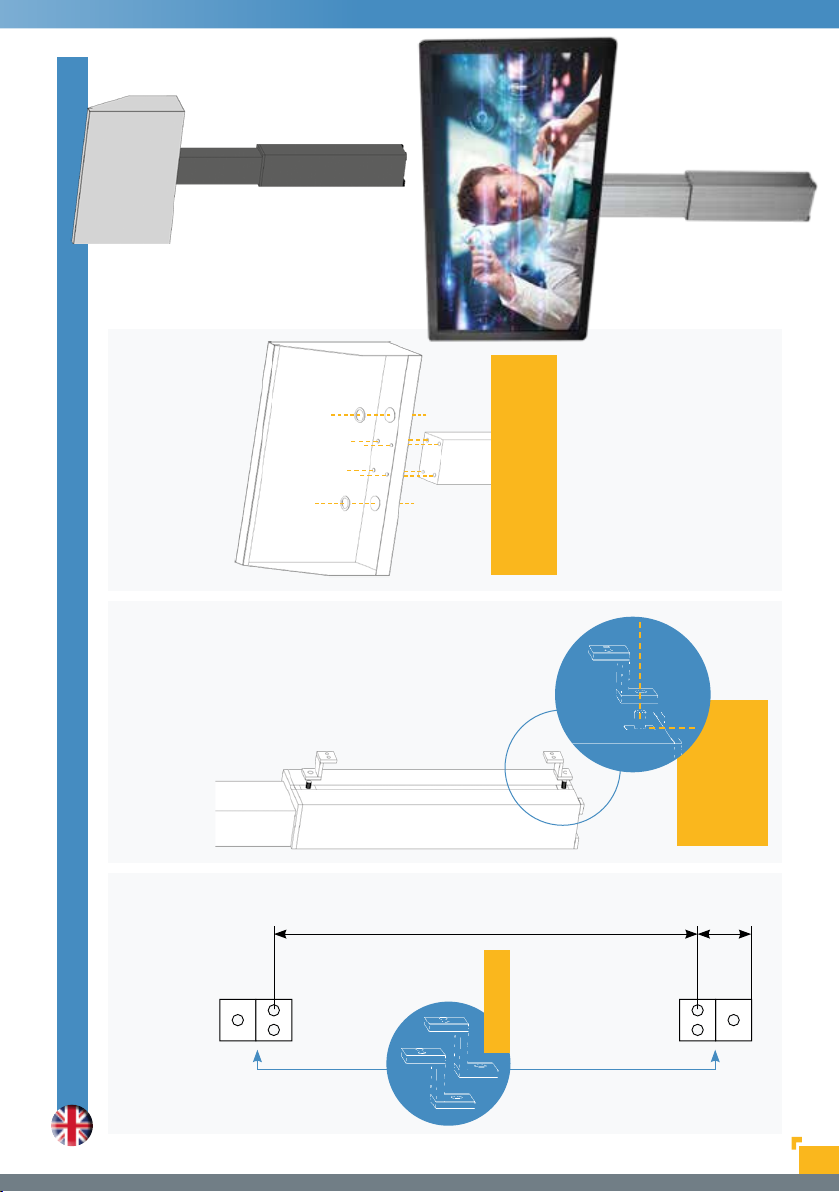

Assembly wallmounted electrical height adjustable system for displays and interactive displays

wall.

➊ Fix 2 x Z-bracket to the

Wallmounting material is not

included.

Page 6

➊ Verbinden Sie Rollgestell und Pylone.

Verwenden Sie 4 x Inbusschraube M8 x 40.

4 x M8 x 40 Inbusschraube,

4 x 8 mm Unterlegscheibe

Montage fahrbares elektrisch höhenverstellbares System für Monitore und interaktive Monitore

➋

Verwenden Sie 4 x Inbusschraube M8 x 75, Mutter M8

und Unterlegscheibe 8 mm. Verbinden Sie Rahmen und

Säule mit den 2 Inbusschrauben M8 x 40 und 2 Unter-

legscheiben hinten und den 2 Inbusschrauben M8 x 40

vorne.

Montieren Sie den Rahmen.

2 x M8 x 40 Inbusschraube,

2 x M8 x 40 Inbusschraube

2 x 8 mm Unterlegscheibe

4 x M8 x 75 Inbusschraube,

4 x M8 Mutter, 8 x 8 mm

Unterlegscheibe

Page 7

4 x allen head screw M8 x 75,

4 x nut M8,

8 x washer 8 mm

Assemble the frame.

➋

Use 4 x allen head screw M8 x 75, nut M8, washer

8 mm. Fix the frame to the column. Use 2 x allen head

screw M8 x 40 and washer in the back and 2 x allen head

screw M8 x 40 in the front.

2 x allen head screw M8 x 40,

2 x washer 8 mm

2 x allen head screw M8 x 40

4 x allen head screw M8 x 40,

Assembly mobile electrical height adjustable system for displays and interactive displays

➊ Connect the trolley to the column.

Use 4 x allen head screw M8 x 40.

4 x washer 8 mm

Page 8

Verwenden Sie 4 x Inbusschraube M8 x 40.

4 x M8 x 40 Inbusschraube,

4 x 8 mm Unterlegscheibe

➊ Verbinden Sie Rollgestell und Pylone.

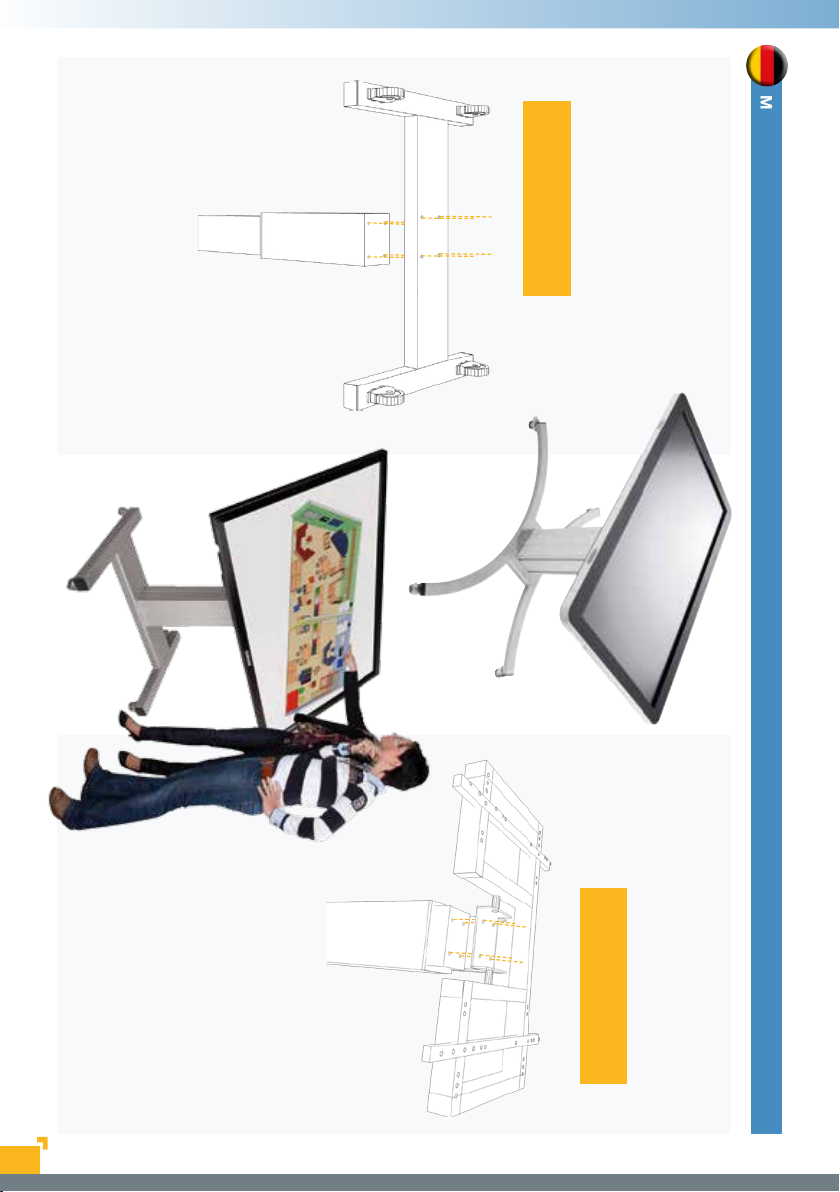

Montage fahrbares elektrisch höhenverstellbares und schrägstellbares System für Monitore und interaktive Monitore

➋

Verwenden Sie 4 x Inbusschraube M8 x 40 und

Unterlegscheibe.

Verbinden Sie Rahmen und Säule.

4 x M8 x 40 Inbusschraube,

4 x 8 mm Unterlegscheibe

Page 9

4 x allen head screw M8 x 40,

4 x washer 8 mm

Fix the frame to the column.

➋

Use 4 x allen head screw M8 x 40 and washer.

4 x allen head screw M8 x 40,

Assembly mobile electrical height adjustable and tiltable system for displays and interactive displays

➊ Connect the trolley to the column.

Use 4 x allen head screw M8 x 40.

4 x washer 8 mm

Page 10

2 x Z-Winkel

≈ 10 cm ≈ 55 cm

➊ Befestigen Sie

Kein Wandmontagematerial im

Lieferumfang enthalten.

2 x Z-Winkel an der Wand.

Montage wandmontiertes elektrisch höhenverstellbares System für Monitore und interaktive Monitore

2 x Platte mit

Gewinde, 2 x Mutter M8,

2 x 8 mm Unterlegscheibe.

2 x Kabeldurchführung Gummi

4 x Linsenkopnbusschraube

mit Flansch M8 x 40,

Verwenden Sie 2 x Mutter M8 und

Unterlegscheibe 8 mm.

➋

mit Gewinde in die Nut,

verbinden Sie diese mit

den Z-Winkeln.

Schieben Sie 2 x Platte

Montieren Sie das Display.

Säule.

➌

Verwenden Sie jeweils 4 x Linsen-

kopnbusschrauben mit Flansch

M8 x 40. Befestigen Sie die

2 x Kabeldurchführungen Gummi.

Verbinden Sie Rahmen und

Page 11

Fix the frame to the column.

4 x allen head lens screw with

ange M8 x 40,

➌

Use 4 x allen head lens screw with

ange M8 x 40. Attach 2 x grommet

rubber. mount the display.

2 x Grommet rubber

Put 2 sliding blocks into the

2 x sliding

block with thread,

2 x nut M8,

rail

➋

Fix it to the Z-bracket using 2 x nut

M8 and washer 8 mm.

2 x Z-bracket

2 x washer 8 mm

≈ 10 cm ≈ 55 cm

Assembly wallmounted electrical height adjustable system for displays and interactive displays

wall.

➊ Fix 2 x Z-bracket to the

Wallmounting material is not

included.

Page 12

➊ Verbinden Sie Rollgestell und Pylone.

Verwenden Sie 4 x Linsenkopnbusschraube M8 x 40.

4 x Linsenkopnbus-

schraube mit Flansch M8 x 40

Montage fahrbares elektrisch höhenverstellbares System für Monitore und interaktive Monitore

➋

Verwenden Sie jeweils 4 x Linsenkopnbusschrauben mit

Flansch M8 x 40. Befestigen Sie die 2 x Kabeldurch-

führungen Gummi. Montieren Sie das Display.

Verbinden Sie Rahmen und Säule.

4 x Linsenkopnbusschraube

mit Flansch,

2 x Kabeldurchführung Gummi

Page 13

Fix the frame to the column.

➋

Use 4 x allen head lens screw with ange M8 x 40.

Attach 2 x Grommet rubber. Mount the display.

4 x allen head lens screw with

ange M8 x 40,

2 x grommet rubber

4 x allen head lens screw

with ange M8 x 40

Assembly mobile electrical height adjustable system for displays and interactive displays

➊ Connect the trolley to the column.

Use 4 x allen head screw M8 x 40.

Page 14

Bedienungsanleitung für elektrische Höhenverstellungseinheit der Modellreihe SCETA(-L) / SCETA-W(L) / SCETTA

Recht herzlichen Dank für den Erwerb unseres Höhenverstellungssystems. Bitte lesen Sie die beiliegenden Unterlagen vor der Benutzung sorgfältig durch. Der Aufbau ist unkompliziert, sollte aber nur durch geschultes Fachpersonal erfolgen.

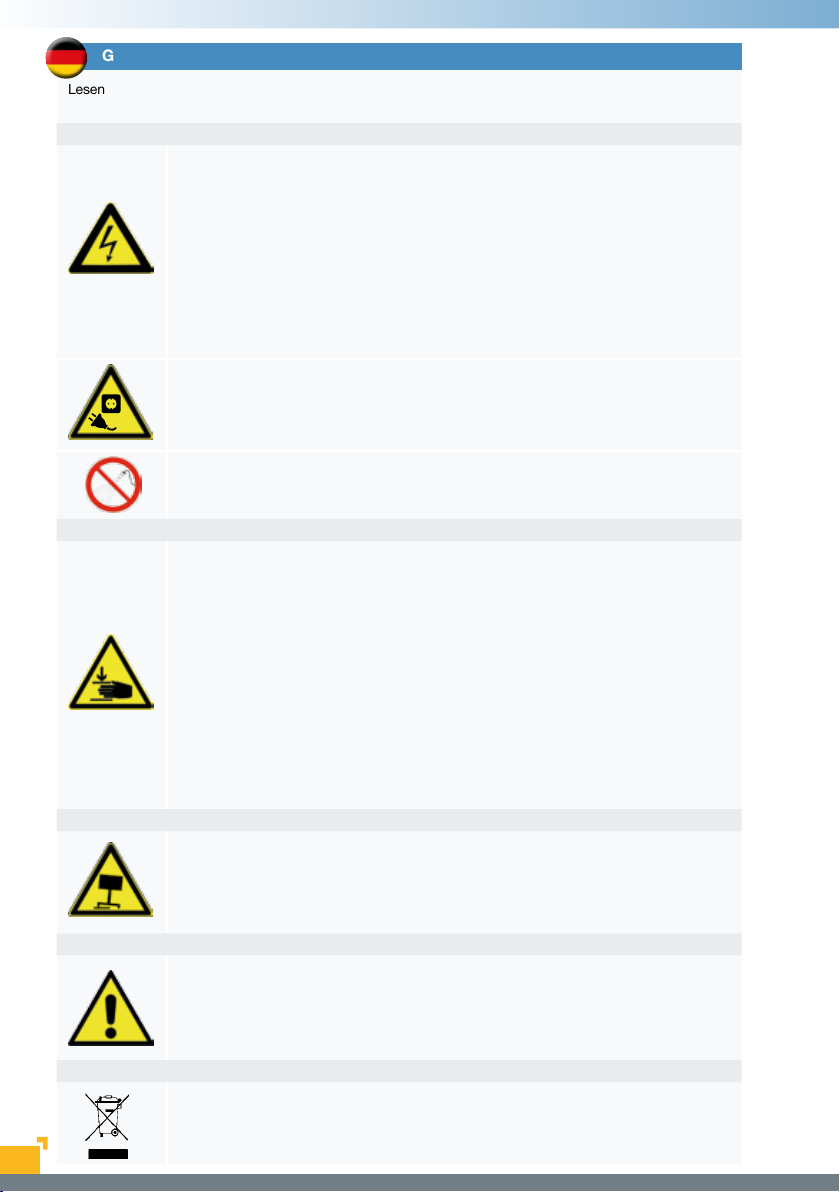

Grundsätzliche Hinweise zur Inbetriebnahme

Bitte prüfen Sie vor Anschluss der Einheit an das Stromnetz, dass keinerlei Hindernisse (Tische, Stühle, andere Möbel oder Raumanbauteile) die freie Beweglichkeit der Einheit behindern können. Lesen Sie dazu auch die beiliegenden Gefahren- und Sicherheitshinweise.

Verwendungsgrenzen

Die Höhenverstellungseinheit ist lediglich zum Anbau unserer geprüften Komponenten (Fahrgestell, Montagevorrichtungen für interaktive Komponenten, etc.) gedacht. Bitte verwenden Sie keine Anbauteile anderer Hersteller, da wir für diese keine Garantie für Funktion und Sicherheit übernehmen können.

Die maximale Gesamtbelastung der Säule beträgt 150 kg. Das Gewicht der angebauten interaktiven Komponenten darf daher 120 kg nicht überschreiten.

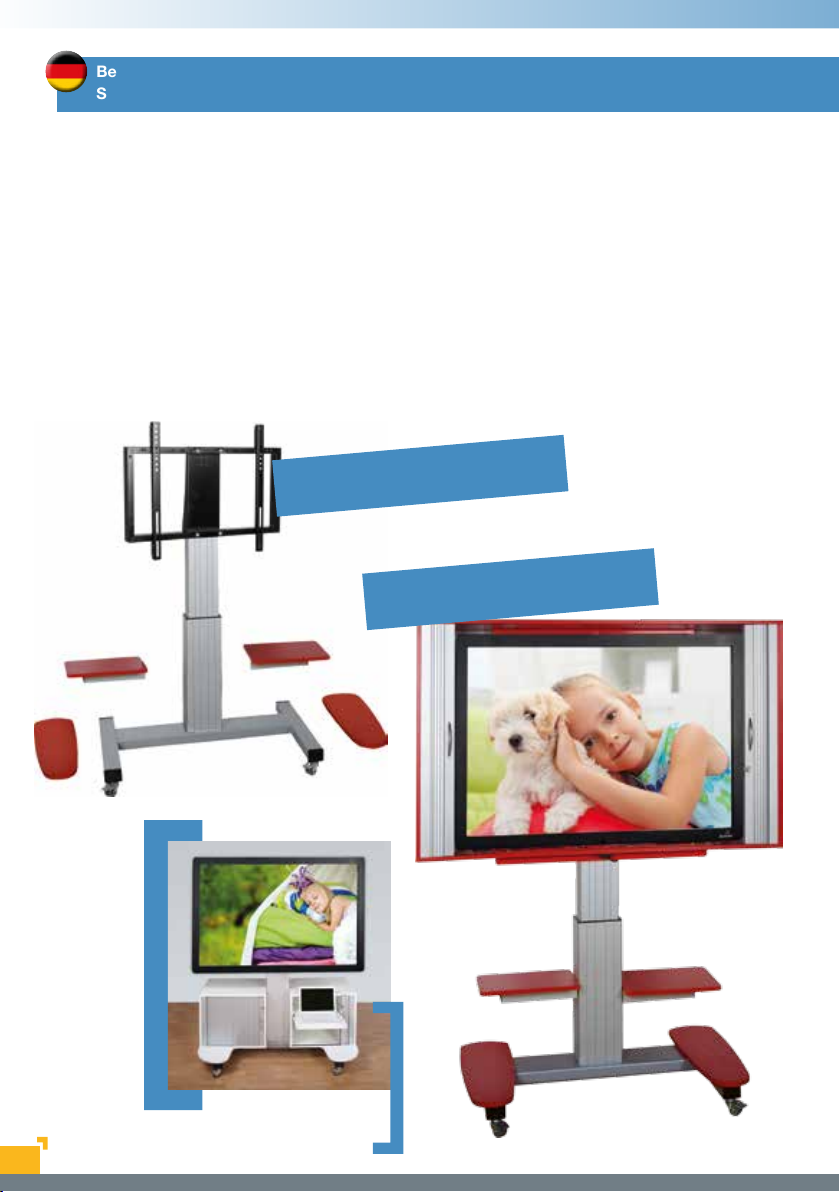

Passendes Zubehör

Gewicht max. 150 kg

Page 15

Bedienung der Höhenverstellungseinheit

Die Höhenverstellung der Säule erfolgt, indem Sie die Tasten an der Bedieneinheit drücken und gedrückt halten. Beim Loslassen der Einheit stoppt die Bewegung sofort. Im Gefahrenfall daher lediglich die Bedieneinheit loslassen (Totmannschaltung). Für weitere Informationen steht Ihnen Ihr Fachhandelspartner gerne zur Verfügung.

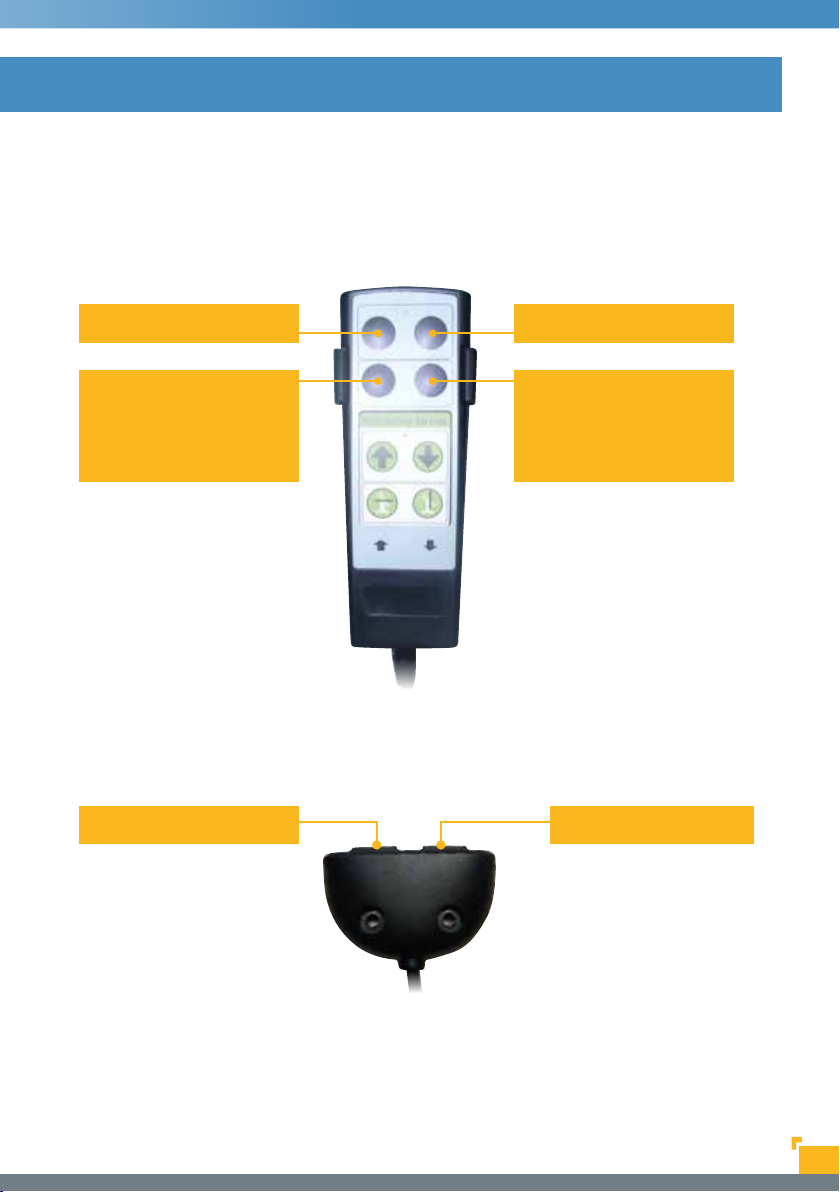

Bedieneinheit Höhenverstellung mit Kippfunktion

Hebt die Hubeinheit an Senkt die Hubeinheit ab

Kippt den Rahmen in die Horizontale (nur bei kippbaren Einheiten)

Bedieneinheit für Höhenverstellung ohne Kippfunktion

Hebt den Rahmen in die senkrechte Position (nur bei kippbaren Einheiten)

Senkt die Hubeinheit Hebt die Hubeinheit an

Hinweis

Änderungen an den Komponenten, die der Sicherheit oder dem technischen Fortschritt dienen, können jederzeit ohne vorherige Ankündigung durchgeführt werden.

Page 16

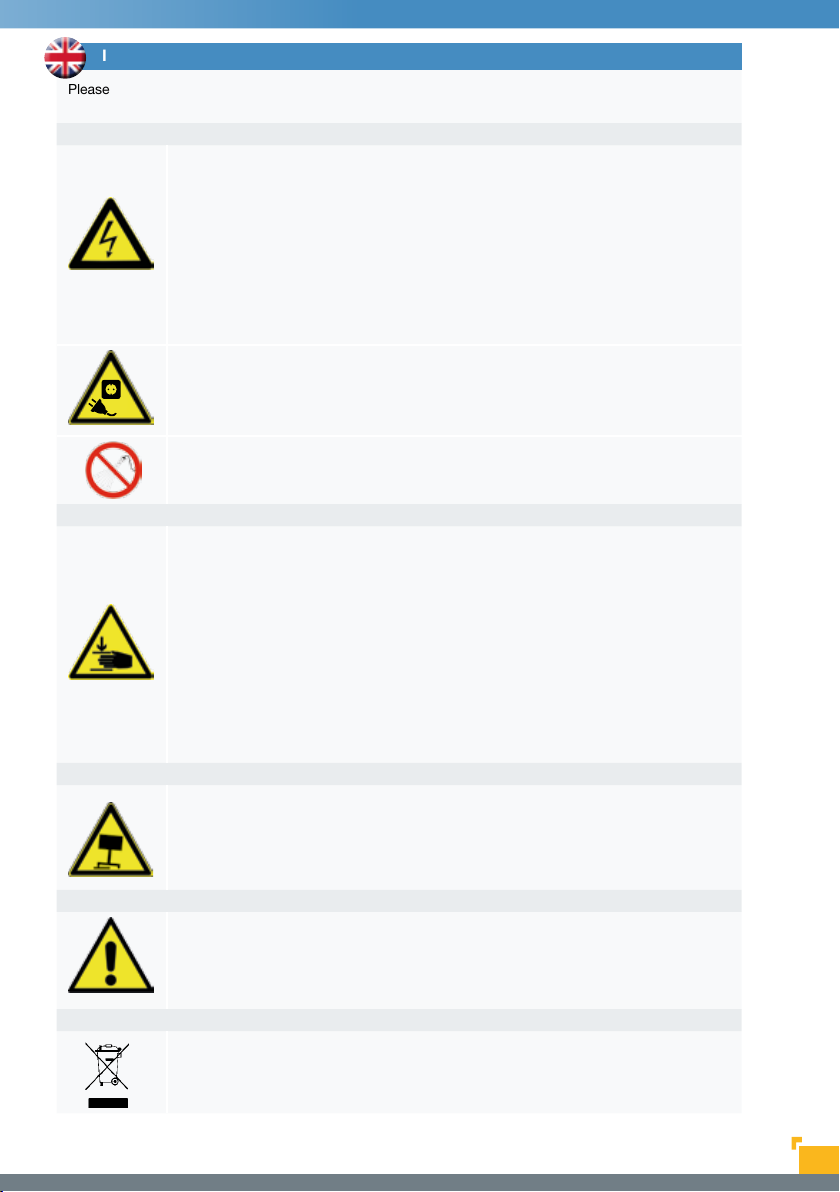

User guide for electrical height adjustable units SCETA(-L) / SCETA-W(L) / SCETTA

Thank you for purchasing our electrical height ajustable units. Please carefully read all provided informations before assembling and usage. Assembly is uncomplicated but should be done by trained service personal only.

General hints for startup

Before connecting the unit to the power supply please check that up/down movement of the unit will not be blocked by any table, chair, other furniture etc. Please also read attached hazard and safety notes.

Limitation of usage

This unit must not be equipped / used with other components (I.e. trolley, frame unit for interaktive components, etc.

but those, which are certied by us. We cannot take over any warranty for safety and proper function for third party

components. The maximum load of the unit is 150 kg. So do not mount external units (Interactive monitors, boards etc) with a

weight higher than 120 kg or others not certied by us.

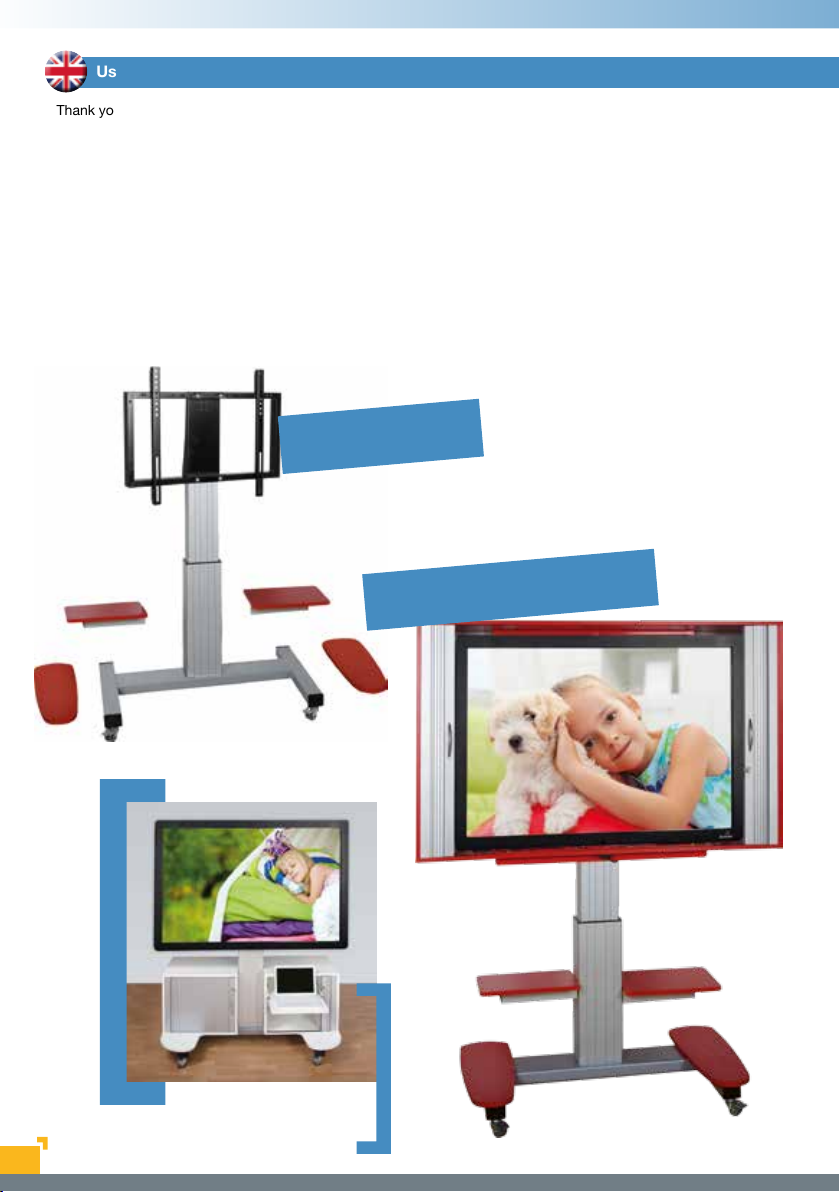

Accessories

Max. weight 150 kg

)

Page 17

Usage of hight adjustable unit

For moving the unit up or down just press and keep pressed the buttons on the control unit. Releasing the button will immediately stop the movement. So in case of emergency just unhand the control unit (watch dog switch). For further information your dealer will be at your disposal.

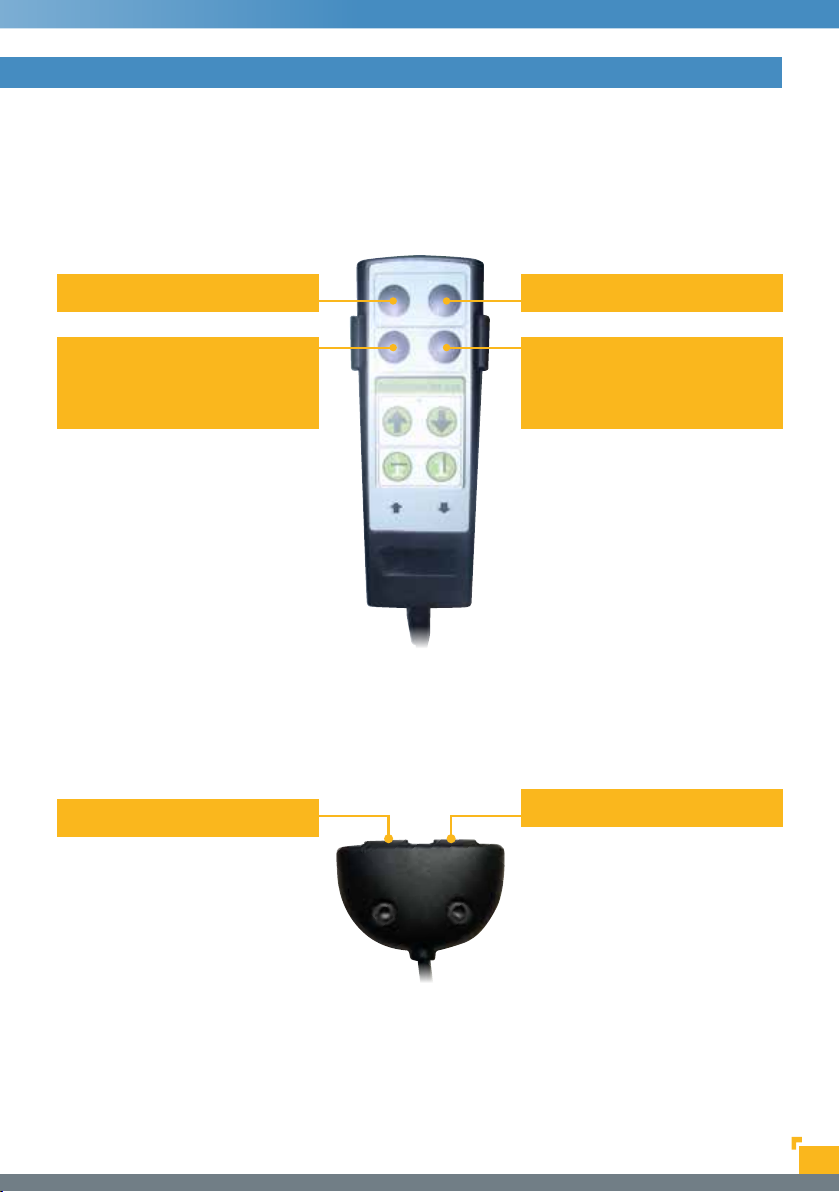

Control unit for tiltable hight adjustable unit

Pressing knob raises lift unit

Pressing knob moves frame unit to the horizontal position (tiltable units only)

Control unit for hight adjustable unit without tilt function

Pressing knob raises lift unit

Pressing knob lowers lift unit

Pressing knob moves frame unit to the horizontal position (tiltable units only)

Pressing knob lowers lift unit

Hint

Changes made to components, which serve to technical progress, can be put into aect without prior notice.

Page 18

Gefahren- und Sicherheitshinweise

Lesen Sie die nachfolgenden Gefahren- & Sicherheitshinweise vor der Verwendung der Höhenverstellungseinheit sorgfältig durch. Dies trägt dazu bei, daß die Einheit störungsfrei arbeitet & Unfälle vermieden werden.

Elektrische Sicherheit

Anschluss der Einheit nur an eine frei zugängliche schutzgeerdete Steckdose mit 110 – 230 Volt / 50 Hz, damit das Gerät im Notfall direkt, ohne Verzögerung vom Stromnetz getrennt werden kann.

Betrieb der Einheit nur in trockenen Räumen erlaubt, vor Wasser & anderen Flüssigkeiten schützen. System zur Reinigung nur trocken abwischen.

Gerät nicht önen. STROMSCHLAGGEFAHR. Es benden sich keine wartbaren Teile im Inneren der Hubsäule.

Im Störungsfall die Hubeinheit vom Stromnetz trennen und einen authorisierten technischen Kundendienst benachrichtigen.

Netzkabel nicht überfahren oder auf andere Art beschädigen. Beschädigte Netzkabel nicht mehr verwenden und sofort durch neue gleichen Typs ersetzen.

Die elektrischen Anschlüsse an der Hubsäule und an der Wand müssen stets frei zugänglich sein.

Das Gerät ist nicht gegen Tropf- und Spritzwasser geschützt. Keine mit Flüssigkeit gefüllten Gegenstände darauf abstellen oder das Gerät besprühen.

Allgemeine Hinweise zur mechanischen Sicherheit

Höhenverstellungseinheit nicht unsachgemäss belasten. Keine Teile ausser den dafür

bestimmten und geeigneten Teilen verwenden (Projektionsäche, Tafelügel, Interaktives Board, Monitor, Projektor). Nicht an Tafelügel, Mitteläche oder

Projektorhalterung hängen.

ACHTUNG:

Hohes Gewicht. Durch Umfallen der Einheit besteht ernsthafte Verletzungsgefahr. Nur mitgeliefertes Original-Befestigungsmaterial und Originalteile verwenden. Die maximale Belastung der Hubeinheit von 150 kg nicht überschreiten. Aufbau und Anschluss des Systems nur durch den authorisierten Fachhandel. Beim Hoch- & Herunterfahren der Höhenverstellung mindestens einen Abstand

von 20 cm zu allen am System anmontierten Teilen einhalten um Quetsch- & Scherstellen zu vermeiden. Stellen Sie die Einsehbarkeit des Arbeitsbereiches sicher. Im Gefahrenfall sofort die Bedieneinheit loslassen. Die Bewegung der Hubsäule stoppt sofort (Totmannschaltung).

Besondere Hinweise für fahrbare und freistehende Systeme

Die Einheit nur auf ebenen & standsicheren Untergründen betreiben. Fahrbare Systeme nur auf ebenen Untergründen bewegen. Es besteht insbesondere

Kippgefahr beim Überfahren von Bodenunebenheiten, Türschwellen o.ä. hohes Gewicht. Durch Umfallen der Einheit besteht ernsthafte Verletzungsgefahr. Bei Benutzung von fahrbaren Einheiten vor Benutzung der Einheit Feststellbremsen betätigen.

Besondere Hinweise für wandmontierte Systeme

Nur geeignetes Wandbefestigungsmaterial verwenden. Je nach bauseitigen Gegebenheiten und Eigenschaften der Wand müssen geeignete Dübel und Schrauben verwendet werden. Bei der Verwendung von ungeeignetem Befestigungsmaterial besteht ernsthafte Verletzungsgefahr durch Umkippen der Einheit. Wandmontage nur durch ausgebildetes Fachpersonal ausführen lassen.

Entsorgungshinweis

Gerät nicht im Hausmüll entsorgen sondern einer speziellen Wiederverwertung für Elektroschrott zuführen.

Page 19

Important hazard and safety notes

Please carefully read the below hazard and safety notes before using the hight adjustment unit. This adds to make the unit works failure free and avoids accidents.

Electrical safety

Connect unit to a free accessible 110 – 230 V / 50 Hz grounded power outlet only. Make sure, the unit can be immediately separated from the power outlet.

Only use unit in dry rooms, protect unit from water and other liquids. Only wipe unit with dry cloth. Do not open lift unit. RISK OF ELECTRIC SHOCK. There are no serviceable parts

inside. In case of disfunction unplug unit from power outlet and call a authorised technical

service person. Do not overrun line cord or damage in any other way. Replace damaged line cords

immediately with new one from same type.

The socket connections of the unit and the wall socket must be easily accessible.

The device is not dripping or splash water protected.

Do not place objects lled with liquids on or spray the device.

General hints for mechanical safety

Do not improperly weight unit. Do not mount other than original parts (whiteboard, wings, interactive board, interactive monitor, projector) in conjunction with original mounting parts. Do not hang on unit.

! VERY HEAVY UNIT.

Severe risk of injury when unit falls over due to improper usage. Only use original mounting parts provided with the system. Max load of lift unit is 150 kg. Do not exceed. Installation of unit by authorized service person only. Before moving the unit up or down ashure at least a safety distance of 20 cm from

any part of the unit to any other tment in order to avoid shear traps or squeezing points. In case of accident please release operating panel. Movement of unit will stop immediately.

Special hints for moveable und free standing units

Only operate unit on plane and stable oors. Move unit on plane oors only. Risk of tilting when overrunning oorunevennesses, door sills and similar.

! VERY HEAVY UNIT. Severe risk of injury when unit falls over.

Lock brakes of front wheels when operating unit.

Special hints for wall mounted units

Use appropriate wall mounting material only. Choose douwels and screws according to the wall type and material. Using improper mounting material may result in tilting of the unit and severe risk of injury.

Wall mounting must be done by experienced personal only.

Instructions for disposal

Do not dispose to consumer waste.

Page 20

Conen Produkte GmbH & Co. KG

Conenstraße 4 54497 Morbach – Gonzerath

Germany

Tel.: +49 6533 75 203 Fax: +49 6533 75 603

[email protected]

www.conen-interaktiv.de
