Page 1
Technische Daten:
Bemessungsspannung:
IEC 61076-2-104
A
10,1
n
SW9
4
3
5
,
1
Strombelastbarkeit:
IEC 61076-2-104
Isolationswiderstand:
IEC 60512
Verschmutzungsgrad:
IEC 60664-1
Schutzart:
IEC 60529
Umgebungstemperatur:
IEC 60664-1
Steckzyklen:
IEC 60512-9a
30 V
3 A bei 40°C
>=100 M
3/2
IP 67, im verschraubten
Zustand
-30°C ... +80°C
>=100
Ω
L
n
8
D
A
4
3
2
1
Werkstoffe:
Kontaktmaterial:
Kontaktoberfläche:
Kontaktträger:
Dichtung:
Überwurfmutter:
Griffkörper:
Montagedaten:
empfohlenes
Drehmoment:
Conec
Montagewerkzeug:
CuZn
Ni, Au gal.
TPU GF, UL 94
FPM
GD-Zn, Ni
TPU, UL 94, grau
0,4 Nm
Drehmomentschlüssel:
36-000200
Steckeinsatz SW9:
36-000210
D siehe Datenblatt Kabel
t
n
n
r
a
i
e
l
d
p
n
m
ä
o
l
l
c
e
S
u
n
H
a
o
R
m
t
C
h
E
c
/
i
5
n
9
/
e
2
g
0
a
l
0
r
2
e
t
e
n
v
i
U
t
-
c
D
e
A
r
i
C
D
Index: a 15.03.2011 VF Ä3945
Überwurfmutter geändert, Schlüsselflächen
hinzu, Datenblatt angepasst
Kabeltoleranz:
Allgemeintoleranz:
Diese Zeich nung darf oh ne unsere a usdrückliche, schriftliche Ge nehmigung
weder verv ielfältigt noc h dritten Pers onen ausgehä ndigt werden.
Eigentums- und Urheber recht vorbeh alten
L <= 4m: L + 40mm
L > 4m: L + 1%
0
0,0
0,00
± 0,50mm
± 0,25mm
± 0,10mm
gez.
gepr.
04.10.07
Bezeichnung:
42-10036
42-10037
42-10038
42-10039
42-xxxxx SAL - 8 - RK4 - ... / K1
SAL - 8 - RK4 - 2 / K1
SAL - 8 - RK4 - 3 / K1
SAL - 8 - RK4 - 5 / K1
SAL - 8 - RK4 - 10 / K1
Benennung:
dim. in mm
NameDatum
Franz04.10.07
Mankopf
Zeichnungsnr.:
RRRR
Artikelnr.:
Kontaktbelegung:
braun
1
weiß
2
blau
3
schwarz
4
Länge L:
2m
3m
5m
10m
x

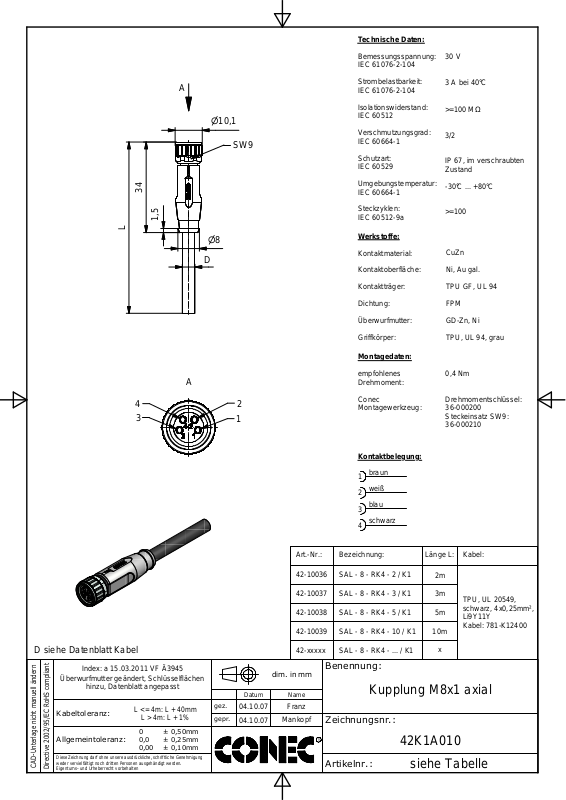

Kupplung M8x1 axial
42K1A010
siehe Tabelle
Kabel:Art.-Nr.:
TPU, UL 20549,
schwarz, 4x0,25mm²,
Li9Y11Y
Kabel: 781-K12400
