Page 1
A
12M x1
SW 17
2
1
5
,
0
2
O-Ring
L
16M x1,5
2
°
5
4
2
1
5
°
5
4
1
3
4
3
8
4
7
5
6
A A
Kontaktbelegung:
braun
1
weiß
2
blau
3
schwarz
4
grün-gelb
5
Kontaktbelegung:
1
2
3
4
weiß
braun
grün
gelb
5
6
7
8
grau
rosa
blau
rot
Technische Daten:
Bemessungsspannung:
IEC 61076-2-101
Strombelastbarkeit:
IEC 61076-2-101
Isolationswiderstand:
IEC 60512
Verschmutzungsgrad:
IEC 60664-1
Schutzart:
IEC 60529
Umgebungstemperatur:
IEC 60664-1
Steckzyklen:
IEC 60512-9a
Werkstoffe:
Kontaktmaterial:
Kontaktoberfläche:
Kontaktträger:
Dichtung:
Flanschgehäuse:
Verguß:
Montagedaten:
empfohlenes
Drehmoment:
Conec
Montagewerkzeug:
1
,
0
+
5
,
3
1
+0,1
n
16,1
Minimale Wandstärke
1,5mm, alternativ
Frontplattenausschnitt d=16,1
4pol 5pol 8pol
250 V 60 V 30 V
4/5pol 8pol
4 A bei 40°C 2 A bei 40°C
>=100 M
3/2
IP 67, im verschraubten
Zustand
-30°C ... +80°C
>=100
CuZn
Ni, Au gal.
PBT GF, UL 94
FPM, NBR
CuZn, Ni
Polyurethan-Harz, UL 94
1-1,2 Nm
Drehmomentschlüssel:
36-000200
Steckeinsatz SW 17:
36-000230
Ω
t
n
n
r
a
i
e
l
d
p
n
m
ä
o
l
l
c
e
S
u
n
H
a
o
R
m
t
C
h
E
c
/
i
5
n
9
/
e
2
g
0
a
l
0
r
2
e
t
e
n
v
i
U
t
-
c
D
e
A
r
i
C
D
Index: c 16.03.11 fro Ä3914
Datenblatt überarbeitet, technische Daten
angepasst, Aderendkrallen Seite B entfallen
Litzentoleranz:
Diese Zeichnung darf ohne unsere
ausdrückliche, schriftliche Genehmigung
weder vervielfältigt noch dritten Personen
ausgehändigt werden.
Eigentums- und Urheberrecht vorbehalten
L <= 0,5m: L + 20mm
L > 0,5m: L + 4%
gez.
gepr.
Datum
20.02.07
07.03.07
Art.-Nr.:
43-01000
43-xxxxx
43-01001
43-xxxxx SAL - 12 - FK5 - ...
43-xxxxx
Bezeichnung:
SAL - 12 - FK4 - 0,5
SAL - 12 - FK4 - ...
SAL - 12 - FK5 - 0,5
SAL - 12 - FK8 - 0,5
SAL - 12 - FK8 - ... 8
Benennung:
dim. in mm

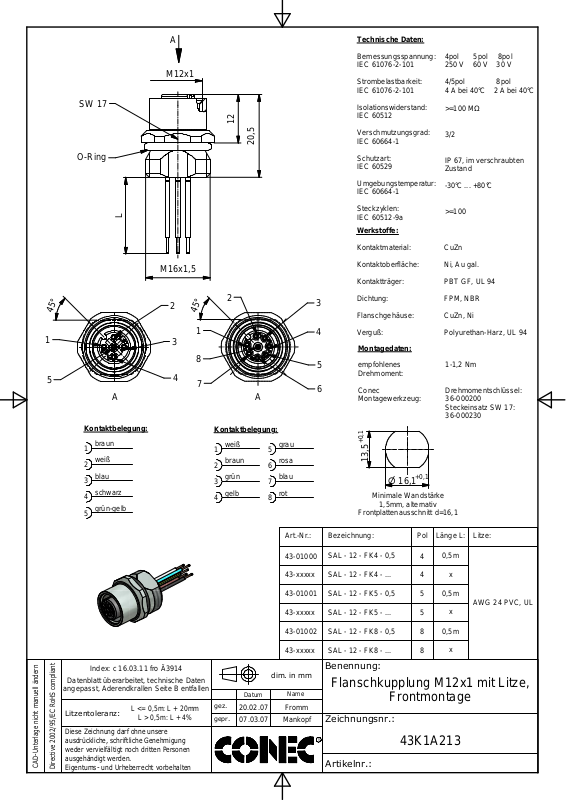

Flanschkupplung M12x1 mit Litze,
Name
Fromm
Mankopf
Zeichnungsnr.:
RRRR
Artikelnr.:
Pol
Länge L:
0,5m
4
x
4
0,5m
5
x
5
0,5m
843-01002
x
Frontmontage
43K1A213
Litze:
AWG 24 PVC, UL
