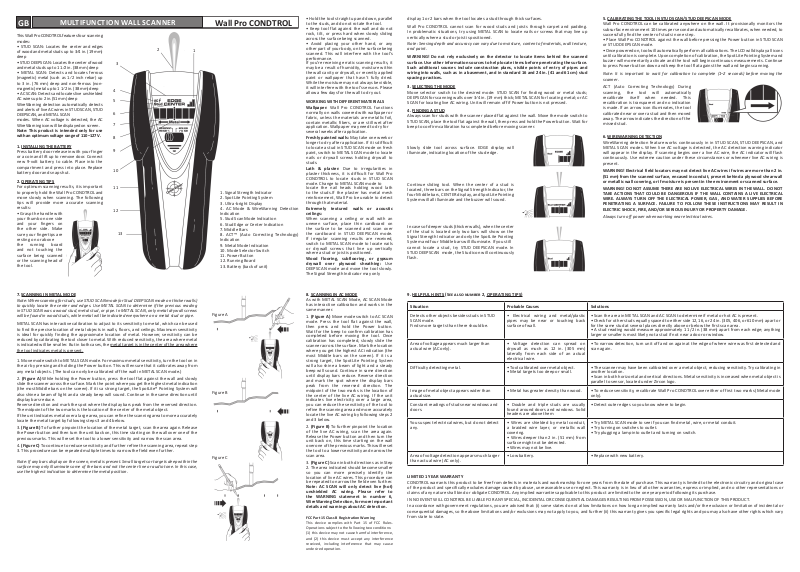

This Wall Pro CONDTROL features four scanning
modes:
• STUD SCAN: Locates the center and edges
of wood and metal studs up to 3 ⁄4 in. (19 mm)
deep
• STUD DEEPSCAN: Locates the center of wood
and metal studs up to 1 1⁄2 in. (38 mm) deep
• METAL SCAN: De tects and locates ferrous
(magnetic) metal (such as 1⁄2 inch rebar) up
to 3 in. (76 mm) deep and non-ferrous (nonmagnetic) metal up to 1 1⁄2 in. (38 mm) deep
• AC SCAN: Detec ts and l ocates live unshielded
AC wires up to 2 in. (51 mm) deep
WireWarning detection automatically detects
and aler ts of live AC wires in STUD SCAN, STUD
DEEPSC AN, and METAL SCAN
modes. When AC voltage is d etected, the AC
WireWarnin g icon will be displayed on screen.
Note: This product is intended only for use
with an op timum voltage range of 110 –127 V.
1. INSTALLING THE BATTERY
Press battery door release in with your finger
or a coin and lift up to remove door. Connect
new 9-volt battery to cable. Place into the
compartment and press into place. Replace
batter y door and snap shut.
2. OPERATING TIPS
For optimum scanning results, it is important
to properly hold the Wall Pro CONDTROL and
move slowly when scanning. The following
tips will provide more accurate scanning
results:
• Grasp the handle with
your thumb on one side
and your fingers on
the other side. Make
sure your f inger tips are
resting on or above
the running board
and not tou ching the
surface being scanned
or the scanning head of
the tool.

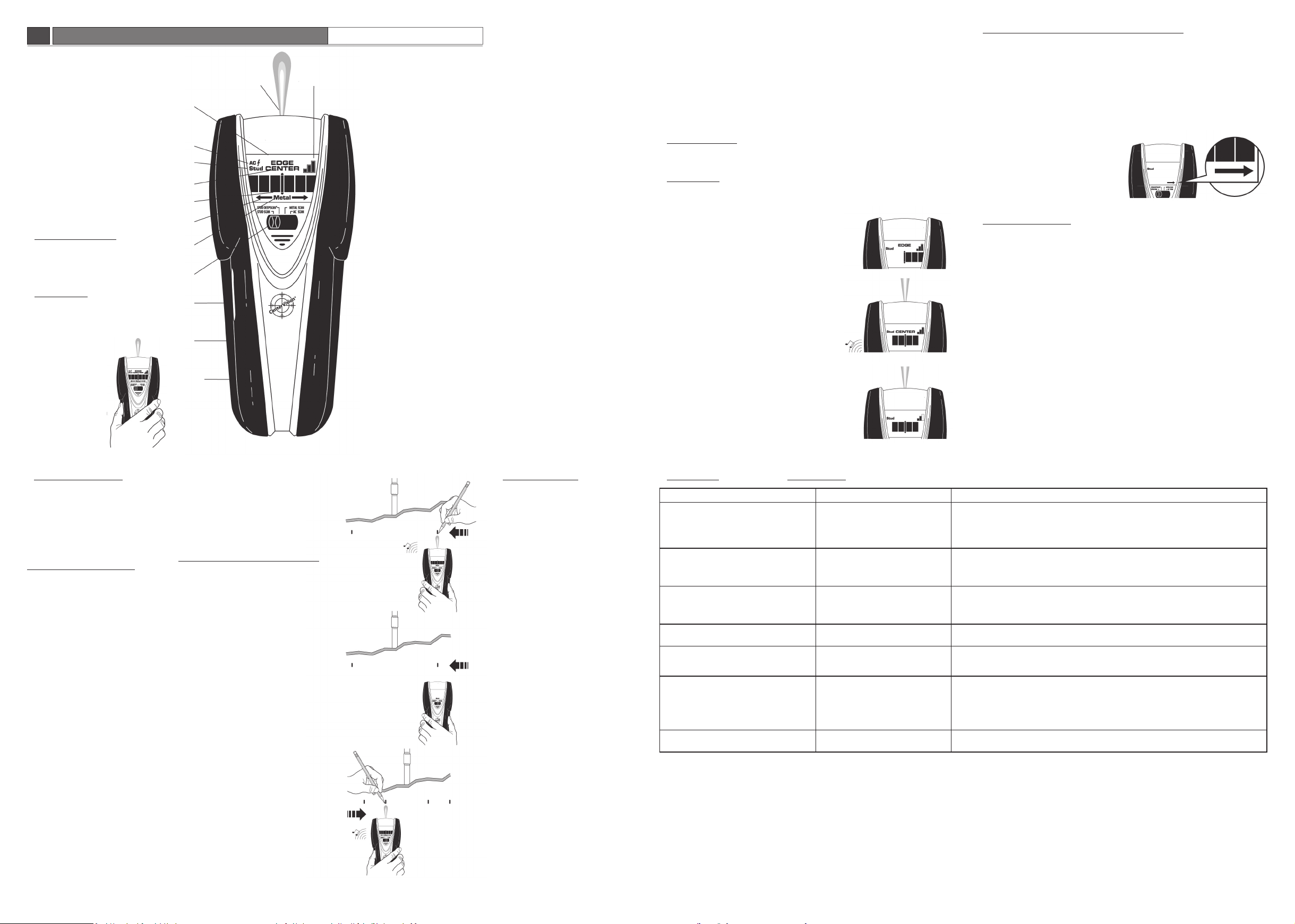

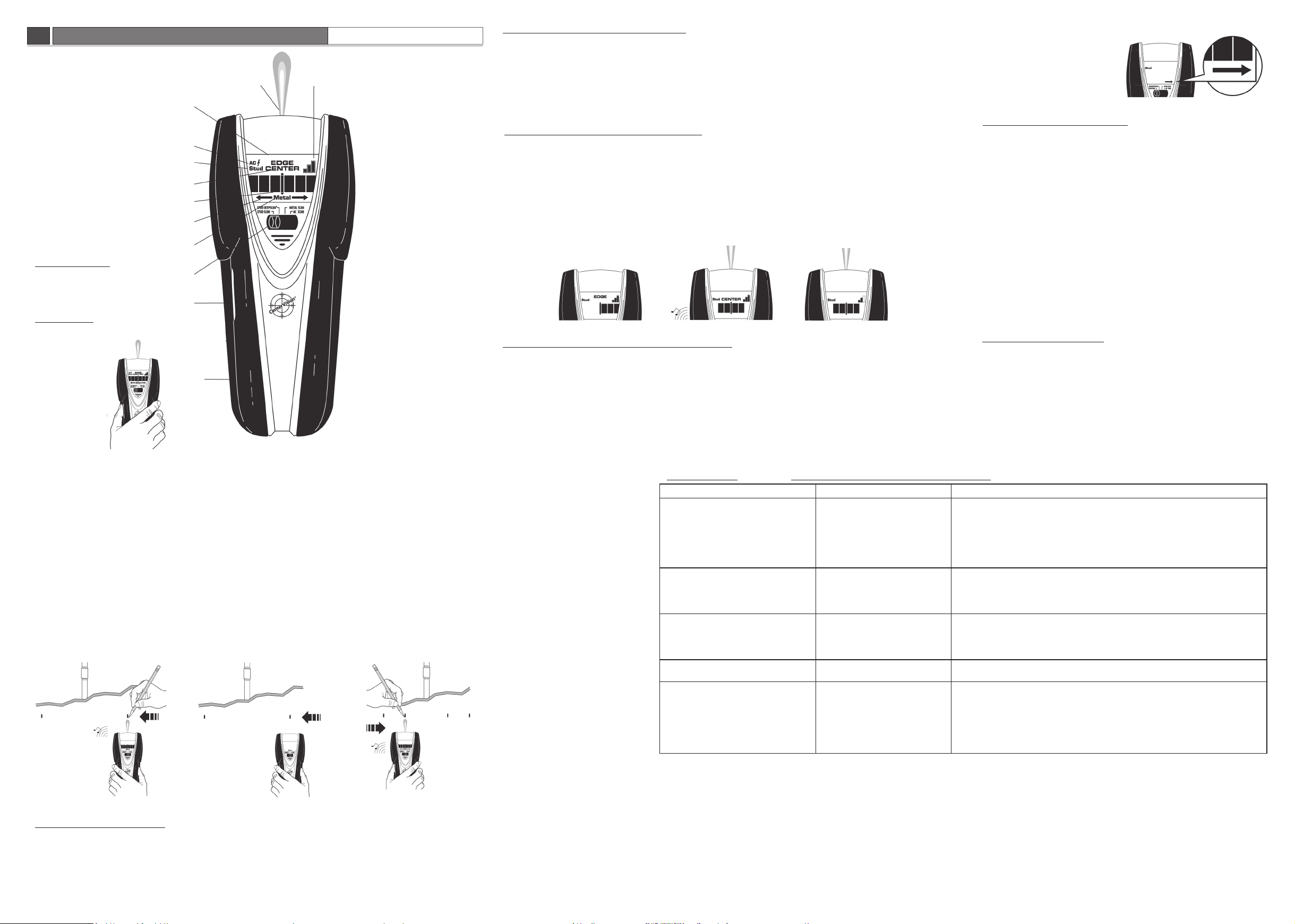

MULTIFUNCTION WALL SCANNER
• Hold the tool straight up and down, parallel
Wall Pro CONDTROL
2
3
4
5
6
7
8
9
10
11
12
13
1
1. Signal Strength Indicator
2. SpotLite Pointing System
3. Ultra-bright Display
4. AC Mode & WireWarning Detection
Indication
5. Stud Scan Mode Indication
6. Stud Edge or Center Indication
7. Middle Bars
8. AC T™ (Auto Correcting Technology)
Indication
9. Metal Mode Indication
10. Mode Selecto r Switch
11. Power But ton
12. Running Board
13. Battery (back of unit)
to the studs, and do not rotate the tool.
• Keep tool f lat against the wall and do not
rock, tilt, or press hard when slowly sliding
across the surface being scanned.
• Avoid placing your other hand, or any
other par t of your body, on the surface being
scanned. This will interfere with the tool’s
performance.
If you’re receiving erratic scanning results, it
may be a result of humidity, moisture within
the wall cavity or drywall, or recently app lied
paint or wallpaper that hasn’t fully dried.
While the moisture may not always be visible,
it will interfere with the tool ’s sensors. Please
allow a few days for the wall to dry out.
WORKING WITH DIFFERENT MATERIALS
Wallpaper: Wall Pro CONDTROL func tions
normally on walls covered with wallpaper or
fabric, unless the materials are metallic foil,
contain metallic fibers, or are still wet after
application. Wallpaper may need to dry for
several weeks af ter application.
Freshly painted walls: May t ake one week or
longer to dry after application. If it is difficult
to locate a stud in STUD S CAN mode on fresh
paint, switch to METAL SCAN mode to lo cate
nails or dr ywall screws h olding drywall to
studs.
Lath & plaster: Due to irregularities in
plaster thickness, it is difficult for Wall Pro
CONDTROL to locate studs in STUD SCAN
mode. Change to METAL SCAN mode to
locate the nail heads holding wood lath
to the studs .If the plaster has metal mesh
reinforcement, Wall Pro be unable to detect
through that material.
Extremely textured walls or acoustic
ceilings:
When scanning a ceiling or wall with an
uneven sur face, place thin cardboard on
the surface to be scanned and sc an over
the cardboard in STUD DEEPSCAN mode.
If irregular scanning results are received,
switch to ME TAL SCAN mode to locate nails
or drywall screws that line up vertically
where a stud or joist is positioned.
W
drywall over plywood sheathing: Use
DEEPSC AN mode and move the tool slowly.
The Signal Streng th Indic ator may only
display 1 or 2 bars when the tool lo cates a stud through thick surfaces.
Wall Pro CONDTROL cannot scan for wood studs and joists through carp et and paddin g.
In problematic situations, try using METAL SCAN to locate nails or screws that may line up
vertically where a stud or joist is positioned.
Note: Sensing depth and acc uracy can vary due to moisture, content of materials, wall texture,
and paint.
WARNING! Do not rely exclusively on the detec tor to locate items behind the scanned
surface. Use other information sources to help locate items before penetrating the surface.
spacing practices.
3. SELECTING THE MODE
Move selector switch to the desired mode: STUD SCAN for finding wood or metal studs;
DEEPS CAN for sca nning walls over 3⁄4 in. (19 mm) thick; METAL SC AN for locating metal; or AC
SCAN for locating live AC wiring. Unit will remain off if Power but ton is not pressed.
FINDING A STUD
Always scan for studs with the scanner placed flat against the wall. Move the mode switch to
STUD SCAN, place the tool flat against the wall, then press and hold the Power button. Wait for
beep to confirm calibration has completed before moving scanner.
Slowly slide tool across surf ace. EDGE display will
illuminate, indicating loc ation of the stud edge.
Continue sliding tool. When the center of a stud is
located, three bar s on the Signal Strength Indicator, the
four Middl e bars, CEN TER display, and SpotLi te Pointing
System will all illuminate and the buzzer will sound.
In ca ses of de ep er stud s (thicker wall s), wh en the cente r
of the s tud is located only two bars will show on the
Signal Strength Indicator and only the SpotL ite Pointing
System and four Middle bars will illuminate. If you still
cannot locate a stud, try STUD DEEPSCAN mode. In
STUD DEEPSCAN mode, the Stud icon will continuously
flash.
5. CALIBRATING THE TOOL IN STUD SCAN/STUD DEEPSCAN MODE
Wall Pro CONDTROL can be calibrated anywhere on the wall. It provisionally monitors the
subsurface environment 10 times per second and automaticall y recalibrates, when needed, to
successfully f ind the center of studs in one step.
• Place Wall Pro CONDTROL against the wall before pres sing the Power button in STUD SCAN
or STUD DEEPSCAN mode.
• Once powered on, tool will automatically perform all calibrations. The LCD will display all icons
until calibration is complete. Upon completion of calibration, the SpotLite Pointing System and
buzzer will momentarily ac tivate and the tool will begin continuous measurements. Continue
to press Power button down and ke ep the tool flat against the wall and begin scanning.
Note: It is important to wait for calibration to complete (1–2 seconds) before moving th e
scanner.
ACT (Auto Correcting Technology) During
scanning, the tool will automatically
recalibrate itself when needed. This
recalibration is transparent and no indication
is made. If an arrow icon illuminates, the tool
calibrated near or over a stud and then moved
away. The arrow indicates th e direc tion of the
missed stud.
WIREWARNING DETECTION
WireWarning detec tion feature works continuously in in STUD SCAN, STUD DEEPSCAN, and
METAL SCAN modes. When live AC volta ge is detected, the AC detection warning indicator
will appear in the display. If scanning begins over a live AC wire, the AC indicator will flash
continuously. Use extreme caution under these circumstances or whenever live AC wiring is
present.
WARNING! Electrical field locators may not detect live AC wires if wires are more than 2 in.
WARNING! DO NOT ASSUME THERE ARE NO LIVE ELECTRICAL WIRES IN THE WALL . DO NOT
TAKE ACTIONS THAT COULD BE DANGEROUS IF THE WALL CONTAINS A LIVE ELECTRICAL
PENETRATING A SURFACE. FAILURE TO FOLLOW THESE INSTRUCTIONS MAY RESULT IN
Always turn off power when working near electrical wires.
7. SCANNING IN METAL MODE
Note: When scanning for studs, use STUD SCAN mode (or Stud DEEPSCAN mode on thi cker walls)
to quickly locate the center and edges . Use METAL SCAN to determine if the previous reading
in STUD SC AN was a wood stud, metal stud, or pipe. In METAL SCAN, only metal dr ywall sc rews
will be found in wood studs, while metal will be i ndicated everywhere on a metal stud or pipe.
METAL SCAN has interactive calibration to adjust to its sensitivity to metal, which can be used
to find the precise location of metal objects in walls, floors, and ceilings. Maximum sensitivity
is ideal for quickly findin g the approximate location of metal. However, sensitivity can be
reduced by calibrating the tool closer to metal. With reduced sensiti vity, the area where met al
is indicated will be smaller. But in both cases, the metal tar get is in the center of the a rea where
the tool indicates metal is present.
1. Move mode switch to METAL SCAN mode. For maximum metal sensitivity, turn the tool on in
the air by pressing and holding the Power button. This will ensure that it calibrates away from
any metal object s. (The tool can only be calibrated off the wall in METAL SCAN mode.)
2. While holding the Power button, press the tool f lat agains t the wall and slowly
slide the scanner across the sur face. Mark the point where you get the highest metal indication
(the most Middle bars on the screen). If it is a strong target, the SpotLite® Pointing System will
also shine a beam of light and a steady beep will sound. Continue in the same direction until
display bars reduce.
Reverse direction and mark the spot where the display bars peak from the reversed direction.
The midpoint of the t wo marks is the location of the center of the metal object.
If the unit indicates metal over a large area, you can refine the scanning area to more accurately
locate the metal target by following s teps 3 and 4 below.
3. To further pinpoint the location of the metal target, scan the area again. Release
the Power button and then turn the unit back on, this time starting on the wall over one of the
previous marks. This will reset the tool to a lower sensiti vity and narrow the scan area.
4. To continue to red uce sensi tivity and furth er refine the sc anning ar ea, repeat step
3. This procedure c an be repeated multiple times to narrow the field even further.
Note: If any bars display on the screen, me tal is present. Small targets or targets deep within the
surface may only illuminate some of the bars and not the center line or au dio tone. In this case,
use the highest indication to determine the metal position.
Figure A
Figure B
Figure C
8. SCANNING IN AC MODE
As with METAL SC AN Mode, AC SCAN Mode
has interactive calibration and works in the
same manner.
1. Move mode switch to AC SCAN
mode. Press the tool f lat against the wall,
then press and hold the Power button.
Wait for the beep to confir m calibration has
completed before moving the tool. Once
calibration has completed, slowly slide the
scanner across the surface. Mark the location
where you get the highest AC indication (the
most Middle bars on the screen). If it is a
strong target, the SpotLite Pointing System
will also shine a beam of li ght and a steady
beep will sound. Continue in same direction
until display bars reduce. Reverse direction
and mark the spot where the display bars
peak from the reversed direc tion. The
midpoint of the two marks is the location of
the center of the live AC wiring. If the unit
indicates live electricity over a large area,
you can reduce the sensitivity of the tool to
refine the scanning area and more accurately
locate the live AC wiring by following steps 2
and 3 below.
2. To fur ther pinpoint the location
of the live AC wiring, scan the area again.
Release the Power button and then turn the
unit back on, this time starting on the wall
over one of the previous marks. This will reset
the tool to a lower sensitivity and narrow the
scan area.
3. Sc an in both directions as in Step
2. The area indicated should become smaller
so you can more precisely identify the
location of live AC wires. This procedure can
be repeated to narrow the field even fur ther.
unshielded AC wiring. Please refer to
details and warnings about AC detection.
FCC Par t 15 Class B Regis tration Warnin g
This device comp lies with Part 15 of FC C Rules.
Opera tions subject t o the following t wo conditions:
(1) thi s de vice may not cau se harmfu l interfe rence,
and (2) th is device mu st accept an y interfere nce
received, including interference that may cause
undesired operation.
9. HELPFUL HINTS
Situation Probable Causes Solutions
Detects other object s besides studs in S TUD
SCAN mode.
Finds more target s than there should be.
Area of voltage appears much larger than
actual wire (AC only).
Difficulty detecting metal. • Tool calibrated over metal object.
Image of metal objec t appears wider than
actual size.
Constant readin gs of studs near windows and
doors.
You suspect electrical wires, but do not detec t
any.
Area of voltage detection appears much larger
than actual wire (AC only).
LIMITED 1 YEAR WARRANTY
CONDTROL warrants this product to be free from defects in materials and workmanship for one years f rom the date of purchase. This warranty is limited to the el ectro nic circuitry and original case
of the produc t and specif ically excludes damage caused by abuse, unreasonable use or negle ct. This warrant y is in lieu of all other warranties, express or implied, and no other representations or
claims of any nature shall bind or obligate CONDTROL. Any implied warr anties applicable to this product are limited to the one year period following its purchase.
IN NO EVENT WILL CONDT ROL BE LIABLE FOR A NY SPECIAL, INCIDENTAL OR CONSEQUENTIAL DAMAGE S RESULTING FROM POSSESSION, USE OR MALFUNC TION OF THIS PRODUCT.
In accordance with government regulations, you are advised that: (i) some states do not allow limitations on how long an implied warranty lasts and/or the exclusion or limitation of incidental or
consequential damages, so the above limitations and/or exclusions may not apply to you, and further (ii) this warr anty gives you specific legal rights and you may also have other rights whic h var y
from state to state.
• Electrical wiring and metal/plastic
pipes may be near or touching back
surface of wall.
• Volta ge detection can spread on
drywall as much as 12 in. (305 mm)
laterally from each side of an a ctual
electrical wire.
• Metal targets to o deep or small.
• Metal has greater density than wood. • To reduce sensitivity, recalibrate Wall Pro CONDTROL over either of first t wo mark s (Metal mode
• D ouble and triple studs are usually
found around doors and windows. Solid
headers are above them
• Wires are shielded by metal conduit,
a braided wire layer, or metallic wall
covering.
• Wires deeper than 2 in. (51 mm) from
surface might not be detec ted.
• Wires may not be live.
• Low battery. • Replace with new bat tery.
• Scan the area in METAL SCAN and AC SCAN to determine if metal o r hot AC is present.
• Check for other studs equally spaced to either side 12, 16, or 24 in. (305, 40 6, or 610 mm) apart or
for the same stud at several places directly above or below the fir st scan area.
• A stud reading would measure approximately 1 1/2 in. (38 mm) apart from each edge; anything
larger or smaller is most likely not a stud if not near a door or window.
• To narrow detection, turn unit off and on again at the edge of where wire was first detected and
scan again.
• The scanner may have been calibrated over a metal object, reducing sensitivity. Try calibrating in
another location.
• Scan in both horizontal and ver tical directions. Metal sensitivity is increased when metal objec t is
parallel to sensor, located under Zircon logo.
only).
• Detect outer edges so you know where to begin.
• Try METAL SCAN mode to see if you can find metal, wire, or metal conduit.
• Try turning o n switches to outlet.
• Try plugging a lamp into outlet and turnin g on switc h.
Page 2
RU
ли части металлическими или деревянными. В режиме METAL SCAN будет осущест
вляться поиск только металлических вкраплений в сухой кладке и в деревянных ча
Прибор предназначен д ля обнаружения
неоднородностей из дерева, металла, проводов под напряжением в стенах, полах, потолках и других поверхностях.
Прибор имеет 4 режима сканирования:
• STUD SCAN: обнаружив ает центр и края
металлических и деревянных частей (вкраплений): нахождение деревянных и металлических час тей на глубине до 19 мм
• STUD DEEP SC AN: обнаруживает центр и
края металлических и деревянных час тей
(вкраплений): нахождение деревянных и
мета ллических частей на глубине до 38 мм
• METAL SCAN MODE: обнаруживает железосодержащие (магнитные) металлы на глубине до 76 мм и металлы, не содержащие
железа (немагнитные) на глубине 38 мм
• AC Scan Mode (режим обнаружения пере менного тока): обнаруживает провода под
напряжением на глуб ине до 50 мм
Внимание! Детектор автоматически
находит и предуп реждает о наличии
проводов переменного тока под напряжение м в режимах STUD SCAN, STUD
DEEP SCAN, METAL SCAN MODE.
1.
Откр ойте крышку бат арейного о тсека.
Установите источник питания (9V). Вставьте батарейку в отсек. Закройте крышку
батар ейного о тсека до щелчка. Заряда
батар ейки должно хвати ть на 2 года при
использовании в стандартных условиях.
2.
Передвиньте переключатель в нужный
режим: STUD SCAN для нахождения металлических и дере вянных вкраплений,
DEEP SCAN для сканиро ва ния с те н на глу бине более 19 мм, METAL
SCAN для нахождения
мета лла, АС SC AN для
нахождения проводов
переменного тока под
напряжением.
Прибор ос тается выключенным, если
кнопка включения не
нажата.
3
4
5
6
7
8
9
10
11
12
Wall Pro CONDTROL
2
1
1. Индик атор силы сигнала
2. Система наведения SpotL ite
3. Дисплей
4. Режим нахождения перемен ного
тока и индикат ор наличия проводов
5. Индикатор режима S TUD SC AN
6. Индикатор края или центр а
вкрапления
7. Индикатор середины
8. Индикатор а втокоррекции
9. Индикатор ре жима об наружения
металлов
10. Перек лючатель режимов
11. Кнопка вкл/выкл
12. Батарейный отсек (на задней
панели прибора)
3.
Переключите прибор в режим STUD SCAN, прислоните прибор к исследуемой поверхности, затем нажмите и удерживайте кнопку включения. Дож дитесь звукового сигна ла, чтобы убедит ься, ч то произошл а калибровка, до того, как вы сдвине те прибор.
Медленно перемещайте прибор по поверхности. На дисплее отобразится надпись EDGE, сигнализирующая о нахождении края вкрапления. Продолжайте передвигать прибор. При нахождении вкрапления на дисплее отобразятся три сегмен та индикатор а, появится звуковой
сигна л, при на хожд ении центра вкрапления о тобразятся 4 сегмента в центре дисплея, п оявятся об означения – CENTER, и загорится Система наведения SpotLite.
В случае глубоких вкраплений (толстых стен), на дисплее появляются 2 сегмента индикатора, при нахождении центра вкрапления загор ают ся система нав едения SpotLite и че тыр е сегмен та. Если не получае тся най ти вкрапле ние в режи ме STUD SCAN - использ уйте ре жим
STUD DEEP S CAN.
Для оптимальных результатов сканирования необходимо держать прибор правильно и двигать его медленно при сканировании. Обратите
внимание на следующие рекоменд ации:
Держите прибор, как показано на рисунке. Пальцы не должны касаться сканируе мой поверхности и сканир ующей головки прибора.
Держите прибор прям о, парал лельно час тям, не поворачивайте прибор.
Держите прибор на плоскос ти стены, не наклоняйте, не ударяйте его при перемещении по сканируемой поверхности.
Убеди тесь, что вторая рука или какая-либо другая част ь тела не касаются сканируемой поверхнос ти – это может помешат ь коррек тной
работ е прибора.
5.
Прибор калибруется непосредственно на исследуемой поверхности. Прибор непрерывно сканирует пространство под поверхностью с часто той 10 импульсов в секунду и автомат ичес ки делает рекалибровку, когда необходимо, для успешного нахождения центра вкрап лени я.
Помес тите прибор на стену до нажатия кнопки включ ения в ре жимах S TUD SC AN/ST UD DEEP SC AN.
Включенный однократно, прибор автоматически выполняет все калибровки. На дисплее отобразятся все иконки до окончания калибровки. При завершении калибровки активируются Система наведения SpotLite и звуковой сигнализатор, и прибор начинает осуществлять
непрерывные измерения. Держите прибор ровно на стен е и прис тупайте к с канированию.
Примечание: необходимо дождаться окончания калибровки (1-2 секунды) до того, как двигать прибор
АСТ (Автоматическая коррекция) – В о время сканирования прибор осуществляет
рекалибров ку, если это необходимо. Данная рекалибровка никак не отображается
внешне. Если прибор в исходном положении калибруется возле вкр апления и затем
убирается (при этом стена сканируется как
мен ее плотна я), то на ди сп лее ото бражается стрелка, указывающая местонахождение пропущенного вкрапления.
Прибор сканирует на стенах, покрытых обоями или тканью, кроме поверхностей,
покрытых металлической фольгой, содержащих металлическое волокно, или еще не высохших после поклейки (Может требоват ься время до нескольких недель для вы сыха ния обо ев пос ле пок лейки).
По причине неровностей в гипсовом покрытии, сложно найти части с
помощ ью прибора в режиме STUD SCAN. Перек лючите прибор в режим METAL SCA N для
обнаружения гвоздей, прикрепляющих обшивку к внутренним частям. Если гипс (штукатурка) имеет металлическую арматурную сетку, прибор не сможет произвести сканирование через эт от материал.
При сканировании потолка или стены с неровной поверхностью поместите плотную бумагу на сканируемую п оверхность. Кал ибровку ос ущес твляйте также че рез бумагу.
Используйте режим DEEPSCAN, медленно передвигайте прибор. Индикатор
силы сигнала может о тобразить 1-2 сегмента при обнаружении вкрапления ч ерез толстое покры тие.
Прибор не находит деревянные части или балки через ковровый настил или набивку
(уплотнение). В пробл емных ситуациях используйте режим METAL SCAN для нахож дения
гвоздей или шурупов в стене сухой кладки, размещенных вертикально, где находятс я
част и или балки.
Примечание: Глубина обнаружения и погрешность может варьироваться в зависимости от в лажности покрытия, текс туры стены и типа краски.
7.
Примечание: При сканировании металлических частей используйте режим STUD SCAN
(ил и ре жим Stu d DEEPS CAN ), чтобы быстро найти цен тр и кра я де ревя нн ых и ли м етал лических частей. Используйте режим METAL SC AN только для определени я, яв ляются
стях.
Режим METAL SCAN и меет интеракт ивную калибровку д ля настр ойки чувс твительн ост и
к металлу и используется для нахождения точного расположения металлических объектов в стенах, полах, потолках. Максимальная чувс твительность необходима для быстрого нахождения приблизительного местоположения металла. Однако, пользователь
может уменьшить чувствительность, устанавливая и калибруя прибор ближе к металлу.
-
-
Необх одим ость уменьшения чув ствите льно сти состоит в том, что с меньшей чу вствит ельностью область, где пр овер яется наличие м ета лла меньш е, что позволя ет точнее определить центр метал личес кого вкрапления.
1. Для максимальной чувствительности включите прибор в удалении от каких-либо поверхностей нажатием и удержанием кнопки включения, чтобы быть уверенным, что калибровка происходит без наличия каких-либо металлических объектов (Прибор калибруется только
в отдалении от с тен в ре жимах METAL SCA N и AC SCAN)
2. При удержании кнопки включения приложите прибор к стене и передвигайте его по поверхности. Поставьте отметку там, где вы
получили самое высокое значение по обнаружению металла (самое большее количество сегментов на экране). При определении местоположе ния точно й це левой обл асти систем а наведения SpotLite испускает луч и появляе тся звуковой сигнал. Продолжайте пер едвигать
прибор в том же направлении до тех пор, пока число сегментов не уменьшится. Затем двигайте прибор в противоположном направлении,
сделайте отметку там, где количество сегментов на д испл ее достигае т максимума. Сере дина между о тмет ками – это центр ме талличе ского о бъек та.
Если прибор находит металл на большой площади, то вы можете ограничить поисковую область, чтобы точно определить местоположение мет алла.
3. Для дальнейшего, более точного обнаружения металла, просканируйте область снова. Отпустите кнопку вкл/выкл, затем нажмите снова, начиная ра бот у с одной из предыдущи х от меток. Э то п ереве дет прибор в режим сниженной чув ств ительнос ти и позволит
осущ ест вить б олее точное сканир ование.
4. Осуществите сканирование в обоих направлениях (как показано в П.1). Сканируемая облас ть должна быть меньше, чтобы вы
могли точно определить местоположение металла. Данный алгоритм может быть далее повторен для уменьшения области сканирования.
Примечание: Наличие мелких или глубоко залегающих вкраплений может отображаться на дисплее появлением нескольких сегментов индикатора, но не центральной линией или звуковой сигнализацией. В этом случае используйте более точное обнаружение для
нахождения металла.
Рис. A Рис. B Рис. C
8.
Как в режиме METAL SCAN, так и в режиме AC MODE, детек тор имеет интерак тивн ую калибровку.
1. Для наибольшей чувствительности включите прибор в удалении от каких-либо поверхностей нажатием и удержанием кнопки вкл/выкл.
, чтобы быть уверенным, что калибровка происходит не рядом с электропроводами под напряжением (Прибор может быть калиброван,
не находясь на стене, только в режимах METAL SCAN и AC SC AN)
2. При удержании кнопки вкл/выкл приложите прибор к стене и медленно перемещайте его по поверхности. Поставьте отметку
там, где у ва с отобра жается большее з начение переменного тока (самое большое количество сегментов на дисплее). При определении
мест оположения т очной целев ой области Система наведени я SpotLite испускает луч и появля ется звуковой сиг нал.
Продолжайт е передвигать прибор в том
же направлении до тех пор, пока число
сегментов не уменьшитс я. За тем дв иг ай те
прибор в противоположном направлении,
сделайте отметку там, где количество сегменто в на д испл ее дос тигает максимума.
Середина меж ду отметками – это цент р
электропроводки под напряжением.
Если прибор находит электричество на
большой площади, то вы можете ограничить поисковую область, чтобы точно
определить местоположение проводов
под напряжением.
3. Для дальнейшего, более точного обнаружения проводки под напряжением, просканируйте область снова.
Отпустите кнопку вкл/выкл, затем нажмите снова, начиная работу с одн ой из пре дыдущ их отметок. Это переведет прибор
в режим сниженной чувствительности и
позволит осуществить более точное сканирование.
4. Осуществите сканирование в
обоих направлениях (как показано в П.1).
Сканируемая область должна быть меньше, ч тобы вы могли точно определить
местоположение проводки. Данный алгоритм может быть д алее повт орен д ля
уменьшения области сканирования.
Примечание: В режи ме AC SCAN MODE
можно обнаружить только провода под
напряжением.
Данная функция работает во всех режимах. При нахождении тока, соотве тст вующая и конка появляетс я на дисплее. Если
сканирование производится при наличии
проводов под напряжением, соответствующий индикатор продолжительно мигать.
Предупреждение: Провода на глубине
боле е чем 51 мм от поверх нос ти в пл аст массовом кабель-канале за фанерным
покрытием могут быть не найдены.
Провода за металлическим покрытием
или в металличес ком кабель-канале не
обнаруживаются прибором. Будьте предельно внимательны при работе в таких
условиях, при наличии проводов под напряжением.
Всегда отключайте ток при работе рядом с электропроводами.
9.
Находит другие объект ы, кром е частей в
режиме STUD SCAN. Находит больше целей,
чем должно быт ь.
Облас ть напряжени я намного больше, чем
сами пр овод а (только провода переменного
тока).
Трудност и в обнаружении металла. • Прибор калибруется над металличе-
Прибор видит мета ллический объек т боль ше его реального размера.
Подозрение на наличие электропроводов,
но прибор не показывает их прису тст вие.
Гарантийный период – 1 год со дня покупки. Гарантия распространяется на все выявленные за этот период неисправности, возникшие в результате использования в производс тве некаче ств енных материалов, а т акже произ водс твенных де фектов. Гарант ия не
распространяется на повреждения, вызванные неправильной эксплуатацией прибора
(например, подключение к неподходящему источнику питания, падение на твердую
поверхность и т.д.) или неправильным хранением; обычный износ инструмента, не влияющий на работ у механизма. Любые повреждения со стороны лиц , не имеющих права
распо ряжат ься э той техникой, чреваты прекращением гарантии.
Срок с лужбы прибо ра 36 месяцев.
www.condtrol.ru
• Рядом могу т быть эл ектропро вода
и мет аллические или пласти ковые
трубы.
• По стене сухой кладки может распространяться статический заряд,
который улавливает детектор на расстоянии до 305 мм по обе стороны от
электропровода.
ским объектом.
• Металличе ские объек ты мал ы или
наход ятс я очень глубоко.
• Металл плотнее дерева • Для уменьшения чувствительности рекалибруйте прибор на одной из двух первоначальных
• Провода или нахо дят ся в металлическом кабель-канале, или в оплетке,
или за м еталлит ческим п окрытием
стены.
• Провод а наход ятся на глубине более
51 мм от поверхности.
• Провода мог ут быть не под напря жением.
• Сканируйте по верхн ост ь в режимах ME TAL и AC SCAN, чтобы о пределить наличие металла
или проводов под напряжением.
• Проверьте наличие других час тей расп оложенных на расс тоянии 305, 406, 610 мм от каждой
стор оны, или же ту же самую часть в других местах вверху или внизу от первоначал ьного
места сканирования.
Соблюдайте осторожность при забивании гвоздей, распиливании, работе дрелью в стенах,
на пото лке, на полах, где могу т быть подобные час ти
• Для уменьшения области обнаружения, выключите прибор, затем снова включите прибор у
края област и, где был первоначально найд ен пров од, и просканируйте снова
• Положи те рук у на ст ену воз ле прибора, ч тобы у брать статику.
• Прибор калибруется над мета ллическим объектом, при этом уменьшает ся чувствительность. Попр обуйте калибров ать в другом месте.
• Сканируйте в вертикальном и горизонтальном направлении. Чувствительность к металлу
увели чивается, когда металлический объект находится пар алле льно датчику.
отметок (только в режиме обнаруже ния металла).
• Используй те режим METAL SCAN д ля обн аружения ме талла, проводов или металлического
кабель-канала.
• Всегда о тключайте ток пр и работе возле элек тропрово дов.
• Вставьте вилку в розетк у.
Отслужившие свой срок инструмен ты, принадлежнос ти и упаковку следует сдавать на
экологически чистую рециркуляцию отходов.
Только для стран-членов ЕС:
Не выбрасывайте инструменты в коммунальный мусор!
Согласно Европейской Директиве 2002/96/ЕС о старых электрических и электронных инструментах и приборах и ее претворению в национальное право, отслужившие свой срок
инструменты должны собираться отдельно и быть переданы на экологически чистую рециркуляцию отходов.
Не выбра сывайте акк умуляторы/ба тареи в коммунальный мусор, не бросайте их в огонь
или воду. Аккумуляторы/батареи с ледует собир ать и сдавать на р ециркуляцию или на
экологически чистую утилизацию.
Только для стран-членов ЕС:
Неисправные или пришедшие в негодность аккумуляторы/батареи должны быть утилизиров аны согласно Директ иве 91/157/ЕЭС.
Loading...
