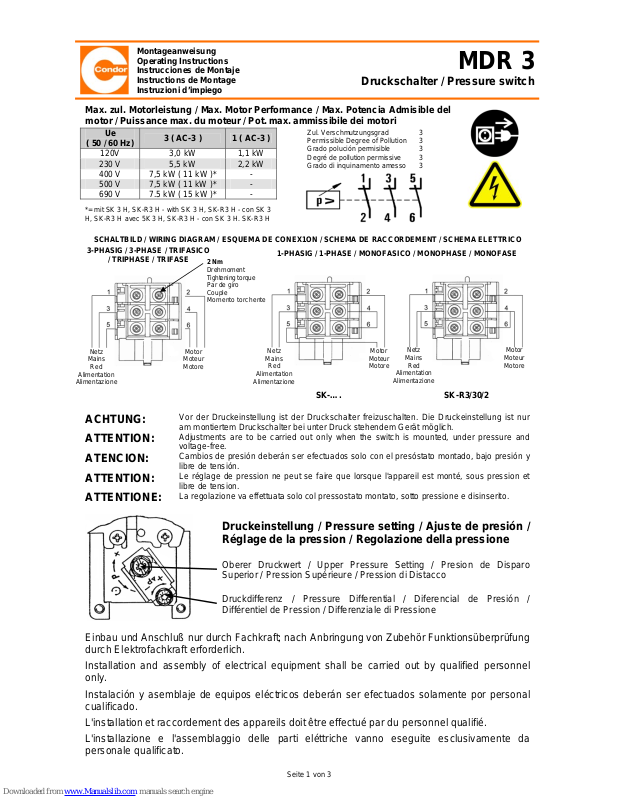

Condor MDR 3 Operating Instructions Manual

Seite 1 von 3

Montageanweisung
Operating Instructions
Instrucciones de Montaje
Instructions de Montage
Instruzioni d’impiego

MDR 3

Druckschalter / Pressure switch

Max. zul. Motorleistung / Max. Motor Performance / Max. Potencia Admisible del
motor / Puissance max. du moteur / Pot. max. ammissibile dei motori

Ue

( 50 / 60 Hz)

3 ( AC-3 ) 1 ( AC-3 )

120V 3,0 kW 1,1 kW

230 V 5,5 kW 2,2 kW

Zul. Verschmutzungsgrad

Permissible Degree of Pollu tion
Grado polución permisible
Degré de pollution permissive
Grado di inquinamento amesso

3
3
3
3
3

400 V 7,5 kW ( 11 kW )* ­500 V 7,5 kW ( 11 kW )* ­690 V 7.5 kW ( 15 kW )* -

*= mit SK 3 H, SK-R3 H - with SK 3 H, SK-R3 H - con SK 3
H, SK-R3 H avec 5K 3 H, SK-R3 H - con SK 3 H. SK-R3 H

SCHALTBILD / WIRING DIAGRAM / ESQUEMA DE CONEX1ON / SCHEMA DE RACCORDEMENT / SCHEMA ELETTRICO

3-PHASIG / 3-PHASE / TRIFASICO

/ TRIPHASE / TRIFASE

1-PHASIG / 1-PHASE / MONOFASICO / MONOPHASE / MONOFASE

SK-…. SK-R3/30/2

ACHTUNG:
ATTENTION:
ATENCION:
ATTENTION:
ATTENTIONE:

Vor der Druckeinstellung ist der Druckschalter freizuschalten. Die Druckeinstellung ist nur
am montiertem Druckschalter bei unter Druck stehendem Gerät möglich.
Adjustments are to be carried out only when the switch is mounted, under pressure and
voltage-free.
Cambios de presión deberán ser efectuados solo con el pr esóstato montado, bajo pres ión y
libre de tensión.
Le réglage de pression ne peut se faire que lorsque l'appareil est monté, sous pression et
libre de tension.
La regolazione va effettuata solo col pressostato montato, sotto pressione e disinserito.

Druckeinstellung / Pressure setting / Ajuste de presión /
Réglage de la pression / Regolazione della pressione

Oberer Druckwert / Upper Pressure Setting / Presion de Disparo
Superior / Pression Supérieure / Pression di Distacco

Druckdifferenz / Pressure Differential / Diferencial de Presión /
Différentiel de Pression / Differenziale di Pressione

Einbau und Anschluß nur durch Fachkraft; nach Anbringung von Zubehör Funktionsüberprüfung
durch Elektrofachkraft erforderlich.

Installation and assembly of electrical equipment shall be carried out by qualified personnel
only.

Instalación y asemblaje de equipos eléctricos deberán ser efectuados solamente por personal
cualificado.

L'installation et raccordement des appareils doit être effectué par du personnel qualifié.
L'installazione e l'assemblaggio delle parti eléttriche vanno eseguite esclusivamente da

personale qualificato.

Netz

Mains

Red

Alimentation

Alimentazione

Motor

Moteur
Motore

Netz

Mains

Red

Alimentation

Alimentazione

Motor

Moteur
Motore

Netz

Mains

Red

Alimentation

Motor

Moteur
Motore

2 Nm

Drehmoment
Tightening torque
Par de giro
Couple
Momento torchente

Seite 2 von 3

DRUCKDIAGRAMME / PRESSURE DIAGRAMS / DIAGRAMAS DE REGULACION /
DIAGRAMMES DE REGLAGE / DIAGRAMMI TARATURE

Einschaltdruck *pu (bar)

Cut-in pressure

Presión de disparo inferior

Pression de d’enclenchement

Pressione di attacco

*MDR 3 EA in Position / l Auto
MDR 3 EA in position / l Auto
MDR 3 EA en posición / l Auto
MDR 3 EA dans position / lAuto
MDR 3 EA in posizione / l Auto

Ausschaltdruck po ( bar)
Cut-out pressure
Presión de disparo superior
Pression déclenchement
Pressione di distacco

ANBAU DER MODULE / MOUNTING ADD-ON MODULES / MONTAJE DE LOS MODULES /
MONTAGE DES MODULES / MONTAGIO DEI MODUL

1. - Nase wie im Piktogramm schräg einsetzen

2. - Modul nach hinten kippen

3. - Befestigungsschrauben festdrehen
Wechsel bereits montierter Module:

in umgekehrter Reihenfolge verfahren

1. - Insert catch as shown

2. - Push the module backwards

3. - Tighten screws
Changing matented modules: proceed in

reverse

1. - Insertar el tetón como en la pictografia

2. - Presionar hacia atras

3. - Apretar tornillos
Cambiar módulos ya montados: proceder al inverso

1. - Insérer le teton en oblique

2. - Pousser le module vers I´arrieré

3. - Serrer les vis de fixation
Pour remplacer un module: fait I´opération

inverse

1. - Inserire obliquamente il beccuccio come da
schema illustrativo
2 - Raddrizzare il modulo

3. - Serrare le viti di fissagio
Sostituzione rnoduli: procedere in senso inverso
Haubenbefestigung / Cover fastening / Fijación de la tapa / Fixation par coiffe / Fissaggio

coperchio: 1 Nm /
Anbau der Module / Add-on Modules / Módules Montables I Modules complementaires / I Moduli:
s. Katalog / see catalogue / ver cátalogo / voyez notre catalogue / vedere catalogo

0,4 Nm
