Page 1
W I N O R II SA S D I G I T A L
Manuel d’utilisation
(à lire attentivement avant tou
te opération et à conserver)
Installation et bon de garantie
Page 2
AVANT PROPOS :
- Vous venez d’acquérir cet appareil de chauffage « WINOR
II SAS Digital» de CONCORDE et nous vous remercions
de ce choix, témoignant ainsi de votre confiance.
- Cet appareil a été étudié, conçu et réalisé avec soin pour
vous donner entière satisfaction.
- Il est important de bien lire cette notice en entier avant
l’installation et la mise en route de votre appareil.
- Il est recommandé de conserver cette notice, même après
installation de votre appareil.
SOMMAIRE
1.
–
Caractéristiques
2. – Recommandations de mise en place
3. – Installation et fixation
4. – Raccordement électrique
5. – Comment utiliser votre appareil
6. – Conseils / Entretien
7. – Aide aux diagnostics
8. – Identification de votre appareil
2
Page 3
1. CARACTÉRISTIQUES
Installation des appare
ils
La régulation électronique de cet appareil a été conçue pour vous donner le maximum de confort et
d’économie.
Ecran de visualisation
Témoin
de chauffe
Montée ou descente de la température de consigne
Référence Puissance Tension Intensité Hauteur Largeur
Témoin : mode de « Programmation »
Sélecteur des modes de fonctionnement de
l’appareil
Epaisseur
+
Dosseret
WINOR II SAS d H10
Horizontal
WINOR II SAS d H15
WINOR II SAS d V10
Vertical
WINOR II SAS d V15
C689573
C689575
C689583
C689585
2. RECOMMANDATIONS DE MISE EN PLACE
•
Cet appareil de chauffage électrique direct est destiné à assurer le chauffage d’ambiance des locaux
type habitat ou assimilables, individuels ou collectifs, neufs ou existants.
•
L’appareil peut être installé dans le volume 2
ou 3 des salles d’eau (schéma ci-contre).
•
L’appareil ne doit pas être installé sous une
prise de courant.
L’installation doit être conforme
aux normes en vigueur dans le
pays d’installation (NFC 15-100
pour la France)
1000 4.3 340 700
1500 6.5 340 1000
230
1000 4.3 700 340
1500
6.5 900 340
93+22
3
Page 4
IMPORT ANT : « NE PAS COUVRIR »
•
Si l’appareil est recouvert, il y a risque de surchauffe.
•
Le logo ci-dessus rappelle ce risque.
•
Il est donc formellement interdit de couvrir ou d’obstruer les entrées ou les
sorties d’air au risque d’incidents ou de dégradations de l’appareil.
•
Evitez d’installer l’appareil dans un courant d’air susceptible de perturber sa
régulation.
3. INSTALLATION ET FIXATION
Les distances minimales entre le rayonnant et les éléments qui l’entourent doivent être respectées
pour son bon fonctionnement (schéma 3).
- Modèle Horizontaux H = 200mm
- Modèle Verticaux H = 150mm
Le rayonnant se fixe au mur à l’aide d’un dosseret mural livré dans l’emballage. Pour fixer ce dosseret,
procéder de la manière suivante :
- Oter le dosseret de fixation de l’appareil à l’aide d’un tournevis en agissant sur les deux pattes de
verrouillage.
- Installer directement le dosseret de fixation à la hauteur B comme indiqué dans le schéma 4 et les
tableaux suivants.
C et D indiquent la position de l’appareil par rapport au dosseret de fixation.
HORIZONTAL
PUISSANCE
A (mm)
B (mm)
C (mm)
D (mm)
1000 W 1500 W
320 535
290 290
168 168
212 297
VERTICAL
PUISSANCE
A (mm)
B (mm)
C (mm)
D (mm)
1000 W 1500 W
154 178
300 300
81 81
106 81
4
Page 5
Nota
:

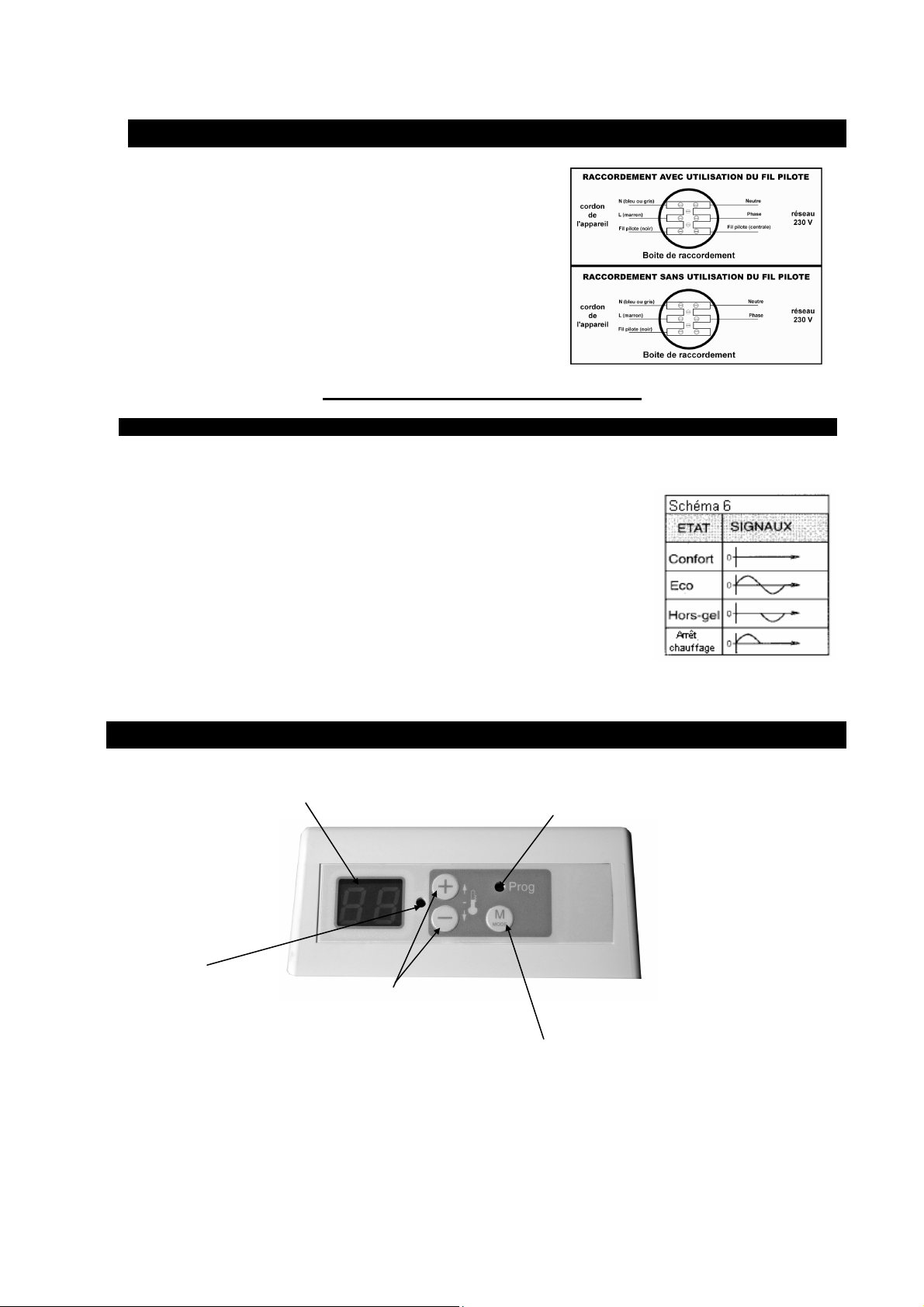

4. RACCORDEMENT ELECTRIQUE
•
L’installation doit comporter un dispositif de coupure
omnipolaire ayant une distance d’ouverture des contacts d’au
moins 3 mm.
•
L’alimentation électrique doit être protégée par un dispositif
différentiel résiduel de courant assigné au plus égal à 30mA,
notamment dans le cas d’une installation dans un local
contenant une baignoire ou une douche.
Le fil pilote (NOIR) ne doit en aucun cas être raccordé à
une borne de terre ou fil VERT /JAUNE.
Respecter le sens de branchement :
Phase = Marron : Neutre = Bleu /Gris : Fil Pilote = Noir
•
Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service aprèsvente ou une personne de qualification similaire afin d’éviter un danger.
•
Vérifier le serrage correct des fils dans les bornes de raccordement
mural.
•
Cet appareil de classe II ne se raccorde pas à la terre.
Les ordres de programmation sont distribués par les
signaux ci-contre, mesurés par rapport au Neutre.
5. COMMENT UTILISER VOTRE APPAREIL
Visualisation de la température de consigne ou
du mode de fonctionnement
Témoin
de chauffe
La régulation électronique de cet appareil a été conçue pour vous donner le maximum de confort et
d’économie.
Réglage de la température de consigne
Sélecteur des modes de fonctionnement de
l’appareil
Témoin : mode de « Programmation »
5
Page 6

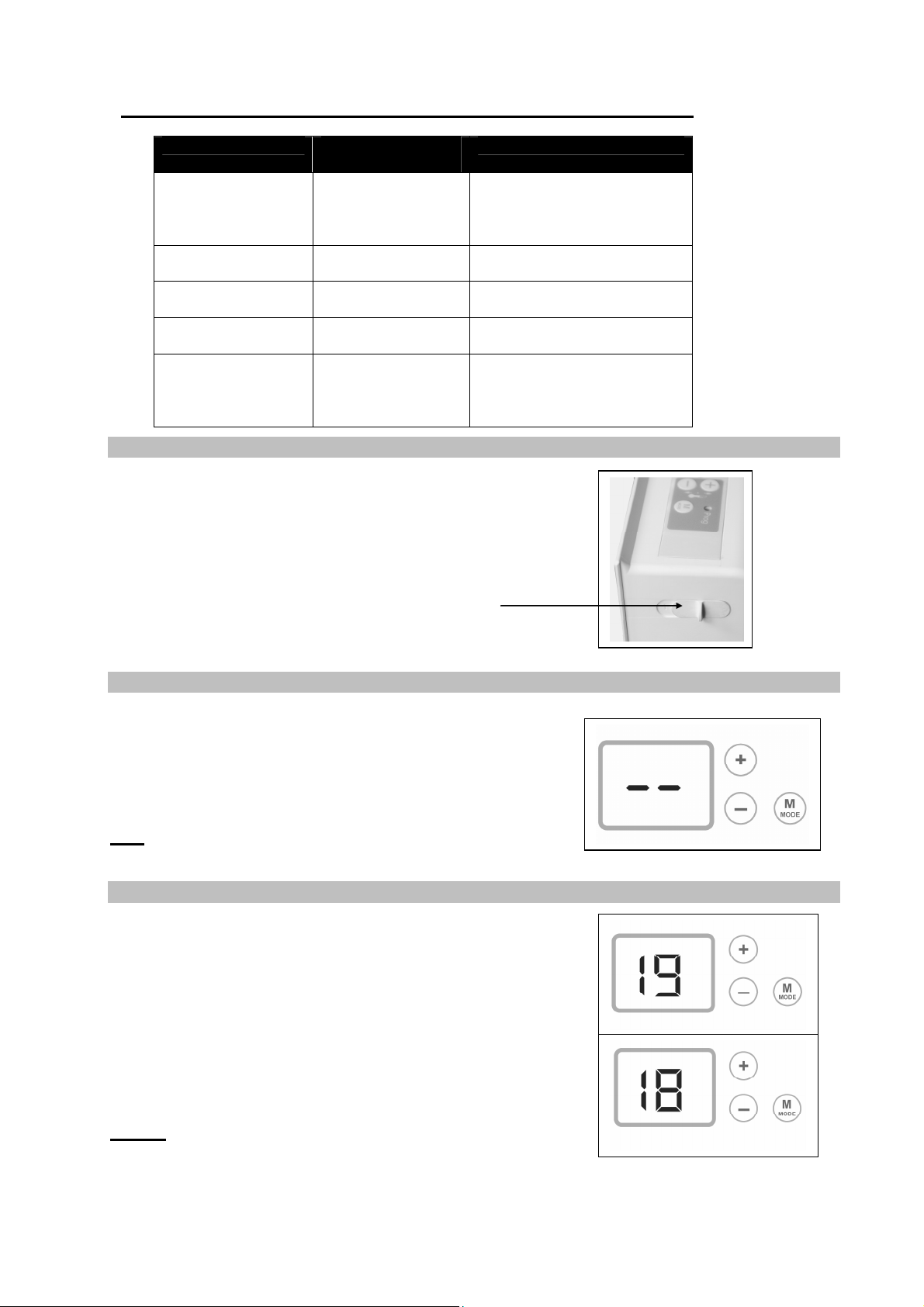

Bouton de commande
Marche /Arrêt
LE SELECTEUR DE MODE VOUS PERMET DE SELECTIONNER 5 FONCTIONS
FONCTIONS AFFICHAGE DE
L’ECRAN
Maintient la température
Confort réglée par les
touches de réglage du
thermostat
Maintient la pièce à la
température Economique.
Maintient la pièce à une
température Hors Gel.
Arrête la fonction chauffage
de l’appareil
Permet de recevoir des
ordres de fonctionnement
programmés.
CONFORT
ÉCONOMIQUE
HORS-GEL
ARRET
CHAUFFAGE
PROGRAMMATION
Affiche la
température de
consigne souhaitée
EC
HG
- -
Affiche l’ordre
envoyé
(le témoin PROG
s’allume)
BOUTON DE COMMANDE MARCHE/ARRET (Figure ci-dessous) :
Pour la mise en route de l’appareil, mettre le bouton de commande
Marche/Arrêt situé sur le côté de l’appareil sur la position 1.
Pour l’arrêt complet de l’appareil, mettre le bouton de commande
sur la position 0.
MISE EN MARCHE OU ARRET CHAUFFAGE DE L’APPAREIL :
Pour la mise en marche, appuyez sur le sélecteur MODE (figure
ci-contre) et l'écran affiche alors la température de confort
souhaitée soit 19.
Pour l'arrêt chauffage de l'appareil, appuyez sur le sélecteur
MODE jusqu’à la position veille (figure ci-contre).
Nota : l’appareil conserve toutefois vos réglages en mémoire, il est
juste en veille.
REGLAGE DE LA TEMPERATURE DE CONSIGNE:
Par les touches + et -, vous pouvez augmenter ou diminuer la
température de consigne par pas de 1°C.
Vous pouvez ainsi fixer vous-même votre température de consigne
souhaitée (exemple ci-contre).
Fermer les portes de la pièce et attendre quelques heures pour que
la température se stabilise à la valeur souhaitée.
Si la température obtenue ne vous convient pas, augmenter ou
diminuer la valeur de la consigne par pas de 1°C.
Attendre de nouveau quelques heures pour vérifier la valeur de la
température de confort.
Conseil : pour une meilleure harmonie de votre rythme de vie, nous
vous proposons de laisser la température de consigne à 19°C.
6
Page 7

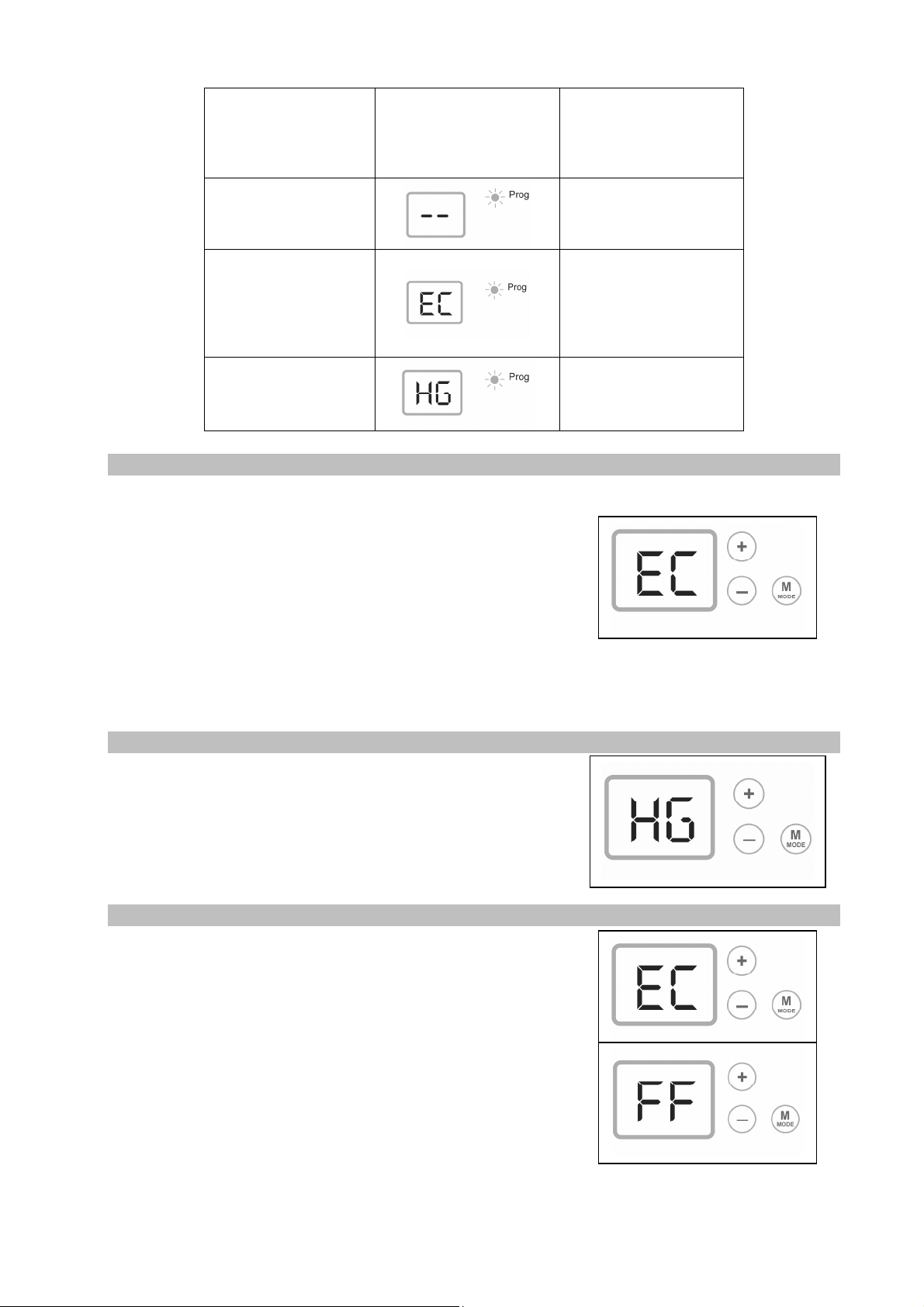

ORDRES
ENVOYES PAR
LE SYSTEME DE
PROGRAMMATION
Si arrêt chauffage
Si Eco.
Si Hors Gel
ORDRES
AFFICHES PAR
L'ECRAN A
CRISTAUX
LIQUIDES
RESULTAT
OBTENU
Arrêt instantané du
chauffage
de l'appareil
Abaissement de la
température de 3,5°C
par
rapport à la position
Confort ou selon votre
choix.
Maintient la
température de la pièce
à environ 7°C
sans risque de gel.
DEROGATION EN MODE ECONOMIQUE :
En cas d’absence de courte durée (+ de 2h), il est conseillé, pour un
maximum d’économie, d’utiliser ce mode de fonctionnement. Cette
position économique provoque un abaissement de la température de
la pièce de 3,5°C environ par rapport à la température de consigne.
Pour cela :
Appuyez sur le sélecteur MODE jusqu’à ce que l’afficheur vous
indique la position «EC» (économique) choisie. (figure ci-contre)
Il est possible de visualiser la consigne Economique par un appui bref sur une des deux touches + ou –.
Pour modifier la température Economique : appuyez pendant 3 secondes sur le sélecteur MODE et la
consigne Economique clignote. La modification est alors possible à l’aide des touches + ou –.
Appuyez sur la touche Mode pour valider.
DEROGATION EN MODE HORS-GEL :
En cas d'absence de longue durée (+ de 24h), ce mode de
fonctionnement permet de maintenir la température de la pièce à
environ 7°C. Vous avez alors un maximum d'économie sans risque
de gel. Pour cela :
Appuyez sur le sélecteur MODE jusqu'à ce que l'afficheur vous
indique la position Hors-Gel choisie.
COMMENT VERROUILLER LES COMMANDES :
Vous avez la possibilité de verrouiller le clavier du boîtier de
commande. Pour cela :
Vous avez choisi par exemple le mode Economique, appuyez sur les
touches + et – en même temps pendant environ 3''. Le clignotement
de l'afficheur vous indiquera le verrouillage du clavier.
Si vous appuyez sur n'importe quelle touche du clavier, l'afficheur vous
signalera par le symbole « FF » l'impossibilité de prendre en compte
votre demande.
Pour supprimer le verrouillage du clavier, faites l'opération inverse.
7
Page 8

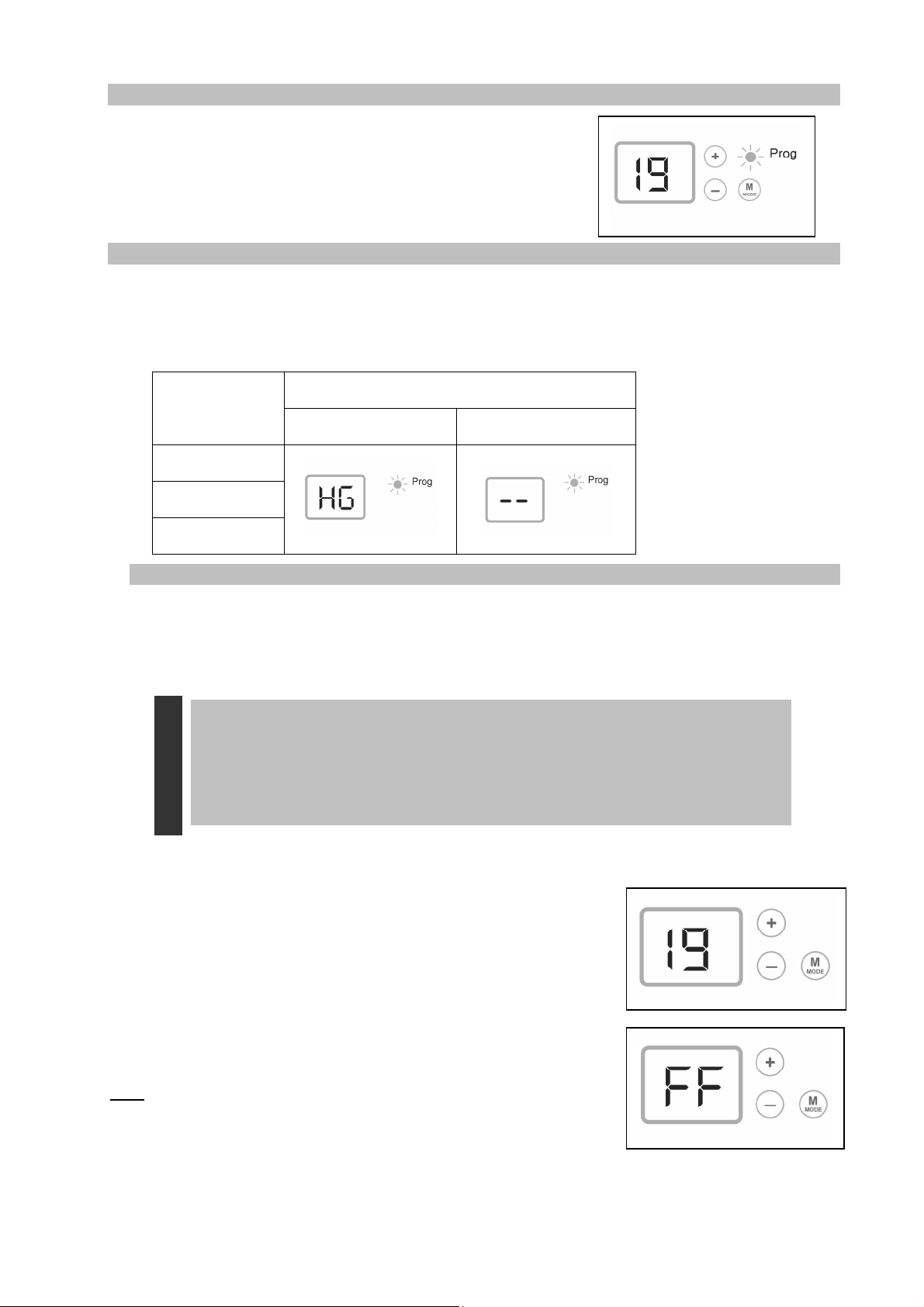

MODE DE FONCTIONNEMENT « PROG » :
Ce réglage ne peut être réalisé que si votre appareil, est réglé entre 17 et 23°C.
Ce mode permet le fonctionnement automatique de votre appareil de
chauffage par l’intermédiaire d’une centrale de programmation ou
d’un gestionnaire pour tarification Tempo d’EDF.
Pour cela : Appuyez sur la touche MODE, jusqu’à ce que le voyant
Prog s’allume.
PARTICULARITES:
Dans le cas des modes de forçage Economique, Confort et Hors-Gel, les ordres Hors-Gel et Arrêt
chauffage envoyés par la centrale de programmation ou le gestionnaire de tarification sont prioritaires.
Pour vous signaler les ordres reçus par votre appareil, le «voyant Prog.» clignote.
Centrale de programmation ou
Fonctions
choisies
19
EC
HG
Ordre donné HG
gestionnaire de tarification
Ordre donné Arrêt
chauffage
MISE EN HARMONIE DES AFFICHAGES (THERMOSTAT/THERMOMETRE)
Exceptionnellement, il peut s’avérer que, dans certaines conditions, il y ait un écart entre l’affichage
de l’appareil et celui de votre thermomètre. Dans ce cas, il est possible d’harmoniser les 2
affichages.
Se placer en mode « Confort » avec le sélecteur MODE, ex. : 19
Appuyez pendant 6 secondes sur le sélecteur MODE, deux
possibilités :
Soit affichage clignotant de 19, l’harmonisation est alors
possible.
Soit affichage de FF, l’harmonisation est impossible.
Nota : Si aucune action sur les touches + et – pendant 15 secondes,
l’afficheur revient à sa position initiale soit 19.
Toutes les portes et les fenêtres doivent être fermées.
Attendre la stabilisation de la température dans la pièce (au moins 6h) et
éviter autant que possible les allées et venues dans la pièce.
Le thermomètre de contrôle doit être placé au milieu de la pièce à 1m20 du
sol. Ne pas le poser sur un meuble.
• Modifier avec les touches + et –
• Valider par le sélecteur MODE
8
Page 9

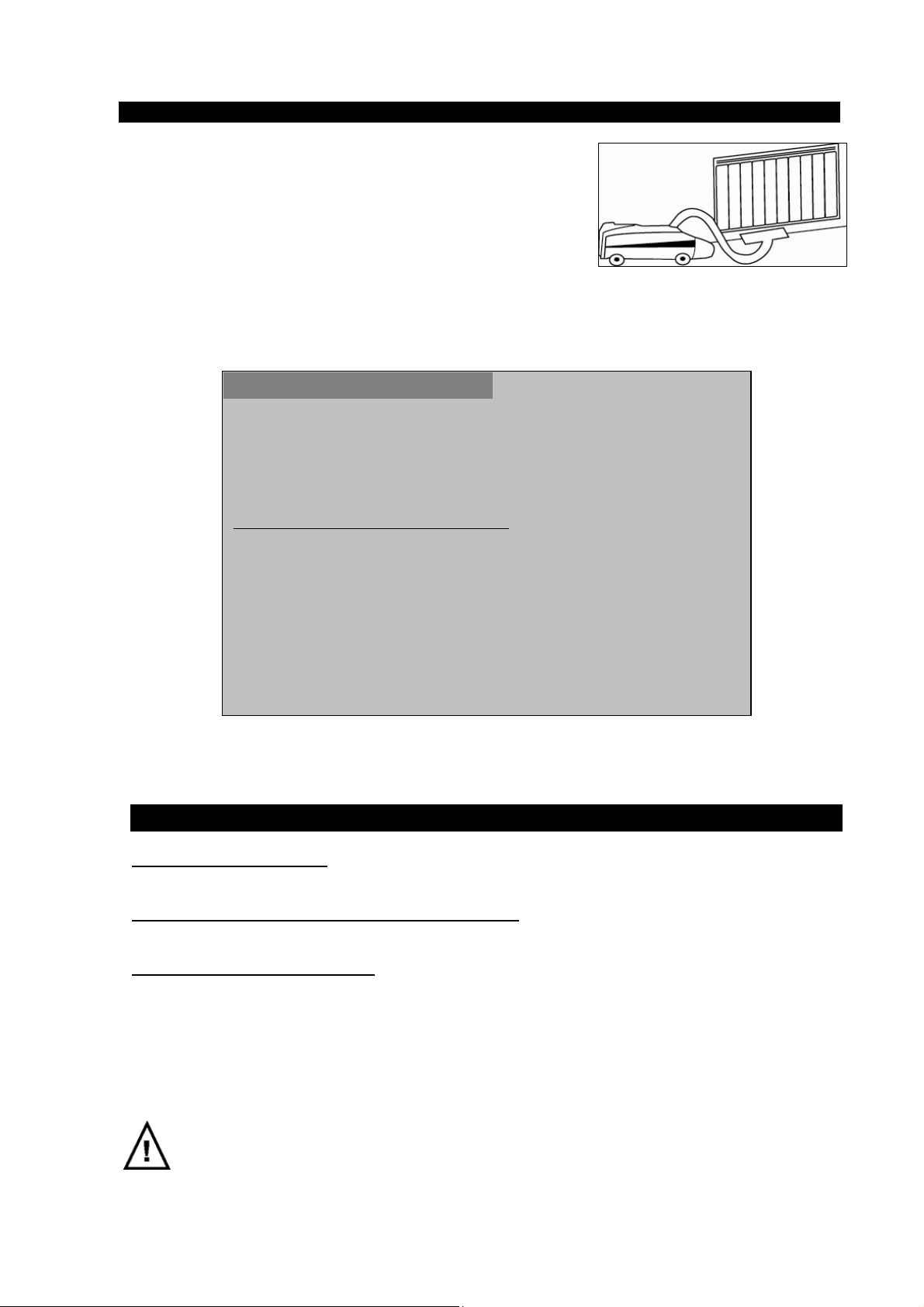

6. CONSEILS ET ENTRETIEN
•
Pour conserver les performances de l’appareil, il est nécessaire
d’effectuer régulièrement un dépoussiérage de l’intérieur de celui-ci
en passant l’aspirateur sur les entrées et sorties d’air.
•
Pour enlever la poussière, utiliser un chiffon doux. Pour enlever
une tâche, humidifier le chiffon.
NE JAMAIS
NE JAMAIS UTILISER DE PRODUITS ABRASIFS OU A BASE D’ACETONE QUI RISQUERAIENT DE
NE JAMAIS NE JAMAIS
DETERIORER LE REVETEMENT EPOXY.
DETERIORER LE REVETEMENT EPOXY.
DETERIORER LE REVETEMENT EPOXY.DETERIORER LE REVETEMENT EPOXY.
TOUTES LES INTERVENTIONS SUR NOS APPAREILS DOIVENT
TOUTES LES INTERVENTIONS SUR NOS APPAREILS DOIVENT ETRE EFFECTUEES
TOUTES LES INTERVENTIONS SUR NOS APPAREILS DOIVENT TOUTES LES INTERVENTIONS SUR NOS APPAREILS DOIVENT
PAR UN PERSONNEL QUALIFIE ET AGREE.
PAR UN PERSONNEL QUALIFIE ET AGREE.
PAR UN PERSONNEL QUALIFIE ET AGREE.PAR UN PERSONNEL QUALIFIE ET AGREE.
UTILISER DE PRODUITS ABRASIFS OU A BASE D’ACETONE QUI RISQUERAIENT DE
UTILISER DE PRODUITS ABRASIFS OU A BASE D’ACETONE QUI RISQUERAIENT DE UTILISER DE PRODUITS ABRASIFS OU A BASE D’ACETONE QUI RISQUERAIENT DE
Recommandations et conseils
Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec
l’appareil.
Veillez à ne rien introduire dans l’appareil.
Lors de la première chauffe, il peut s’échapper une odeur, ce phénomène
disparaît après quelques minutes de fonctionnement.
Si votre appareil est équipé d’un délesteur : Le délestage étant prioritaire, il est
possible que l’appareil ne chauffe pas, en cas de surconsommation
momentanée (lave-linge + four + fer à repasser…). Ceci est normal. Dès
rétablissement d’une consommation normale, l’appareil se remettra en chauffe.
Prévu pour être raccordé à un réseau d’alimentation électrique 230V~50Hz.
Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les
enfants) dont les capacités physiques, sensorielles ou mentales sont réduites,
ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont
pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité,
d’une surveillance ou d’instructions préalables concernant l’utilisation de
l’appareil.
ETRE EFFECTUEES HORS TENSION ET
ETRE EFFECTUEESETRE EFFECTUEES
HORS TENSION ET
HORS TENSION ET HORS TENSION ET
7. AIDES AUX DIAGNOSTICS
L’appareil ne chauffe pas :
•
• S’assurer que les disjoncteurs de l’installation sont enclenchés, ou que le délesteur (si vous en avez
••
un) n’a pas coupé l’alimentation de l’appareil. Vérifier la température de l’air de la pièce.
L’appareil ne suit pas les ordres de programmation :
•
• S’assurer de la bonne utilisation de la centrale de programmation (se reporter à son manuel
••
d’utilisation).
L’appareil chauffe tout le temps :
•
• Vérifier que l’appareil n’est pas situé dans un courant d’air ou que le réglage de température n’a
••
pas été modifié.
•
• En cas de problème (thermostat bloqué….), couper l’alimentation de l’appareil (fusible,
••
disjoncteur…..) pendant environ 5 minutes pour faire repartir l’appareil.
Si le phénomène se reproduit fréquemment, faire contrôler l’alimentation par votre distributeur
d’énergie. Dans tous les autres cas contactez une personne qualifiée.
A la première mise en chauffe, une légère odeur peut apparaître correspondant à
l’évacuation des éventuelles traces liées à la fabrication de l’appareil.
9
Page 10
I
B E D
C H J
LES DECHETS ELECTRIQUES NE DOIVENT PAS ETRE JETES AVEC LES DECHETS

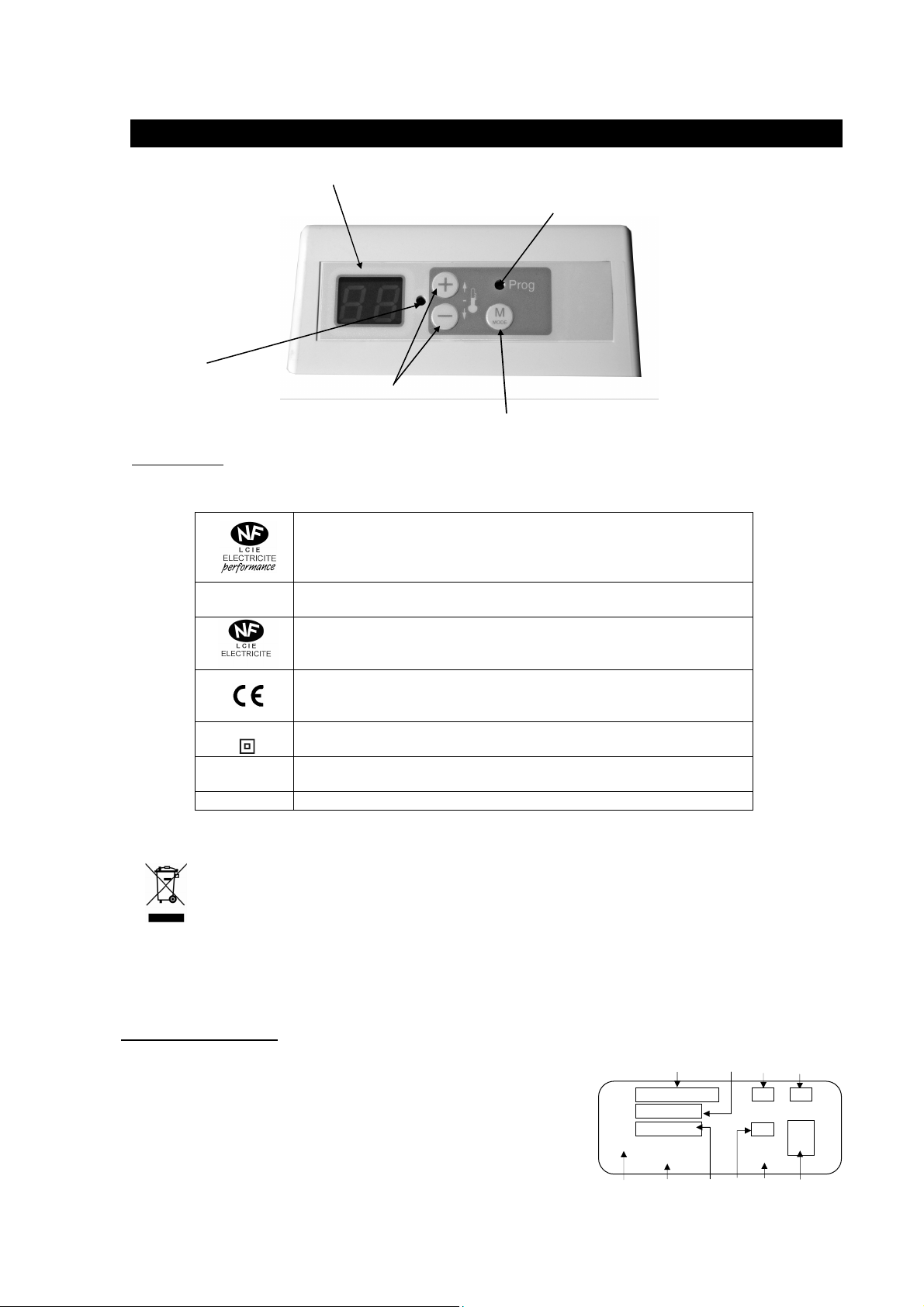

8. IDENTIFICATION DE VOTRE APPAREIL
Visualisation de la température de consigne ou du mode de fonctionnement
Témoin : mode de « Programmation »
Témoin
de chauffe
Réglage de la température de consigne
IMPORTANT : LES CARACTERISTIQUES DE L’APPAREIL SONT INDIQUEES SUR L’ETIQUETTE
SIGNALETIQUE.
Sélecteur des modes de fonctionnement de l’appareil
Cat. C
Classe II
IP…
IK…
MENAGERS. VEUILLEZ RECYCLER DANS LES CENTRES APPROPRIES.
L’étiquette signalétique est placée en bas à droite (côté commande) de votre appareil, elle permet de
l’identifier.
Elle est composée de :
• La référence complète de l’appareil (rep. A)
• La référence informatique (rep. B)
(A préciser lors d’un retour SAV)
• La puissance de l’appareil et la tension en Volt (rep. C)
• Les certificats de conformités (rep. D-E-F-G)
• La semaine et l’année de fabrication (rep. H)
• N° du constructeur (rep. I)
• N° de série et l’indice de fabrication (rep. J)
Cette marque de conformité, délivrée par le L.C.I.E (Laboratoire Central des
Industries de l’Electricité) garantit les performances de ces appareils qui
respectent les normes d’aptitude à la fonction en plus de l’ensemble des
normes de sécurité en vigueur.
Les appareils portant cette estampille vous garantissent le niveau maximum de
sécurité et de performance
Cette marque de conformité, délivrée par le L.C.I.E (Laboratoire Central des
Industries de l’Electricité) garantit que ces appareils respectent l’ensemble des
normes de sécurité en vigueur.
L’apposition de cette marque par le fabricant garantit que l’appareil respecte les
directives communautaires européennes de sécurité (directive basse tensiondbt) et compatibilité électromagnétique (CEM).
Appareil de classe 2 : signifie que l’appareil est à double isolation et ne doit
donc pas être raccordé au conducteur de protection (fil de terre).
Indice de Protection de l’enveloppe de l’appareil contre la pénétration des corps
solides et liquides
Indice de résistance aux chocs de l’enveloppe de l’appareil.
TYP
N°229
Made in France
0000000 ind. 00/00
A
F
G
10
Page 11
NOTE
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
11
Page 12
SAV :
voir avec votre
magasin revendeur
9. CONDITIONS DE GARANTIE
La Garantie est strictement limitée au remplacement gratuit ou à la réparation en usine de la pièce ou des pièces
reconnues défectueuses. Le constructeur garantit ses appareils de chauffage électrique 2 ANS contre
tous vices de fabrication. Dès que l’accord de principe est donné par le constructeur pour le retour des
pièces, celles-ci doivent être expédiées franco de port et d’emballage dans les 15 jours. Les frais de
démontage et de remontage ne peuvent en aucun cas être à titre de dommages et intérêts pour quelque
cause que ce soit. Le constructeur ne peut en particulier être rendu responsable des conséquences
directes ou indirectes des défectuosités tant sur les personnes que sur les biens et il est expressément
stipulé par ailleurs que la charge d’installation des appareils ne lui incombe aucunement. La garantie ne
peut pas intervenir si les appareils ont fait l’objet d’un usage anormal et ont été utilisés dans des
conditions d’emploi autres que celles pour lesquelles ils ont été construits. Elle ne s’appliquera pas non
plus en cas de détérioration ou accident provenant de négligence, défaut de surveillance ou d’entretien
ou provenant d’une transformation du matériel.
ASSURANCE DU PERSONNEL :
En cas d’accident survenant à quel que moment et pour quelque cause que ce soit, la responsabilité du
constructeur est limitée à son personnel propre et à sa fourniture.
CONTESTATION :
Dans le cas de contestation, quelques soient les conditions de vente et de paiement acceptés, le tribunal
de commerce de Paris sera seul compétent. Les dispositions du présent bon de garantie ne sont pas
exclusives du bénéfice au profit de l’acheteur de la garantie légale pour défauts et vices cachés qui
s’applique en tout état de cause dans les conditions des articles 1641 et suivants du code civil.
Pour satisfaire à votre réclamation, veuillez rappeler les références portées sur la plaque signalétique
fixée sur l’appareil.
TYPE :
PUISSANCE :
DATE DE
FABRICATION :
DATE DE
MISE EN SERVICE :
CET APPAREIL A ÉTÉ ÉTUDIÉ, CONÇU ET RÉALISÉ AVEC SOIN
POUR VOUS DONNER ENTIÈRE SATISFACTION
Agence commerciale : 13 rue Jean Dollfus 75018 PARIS
BON DE GARANTIE
Cachet du vendeur
109 Boulevard Ney 75018 PARIS
12
421 AA 1863 –A00-08/11
Loading...
