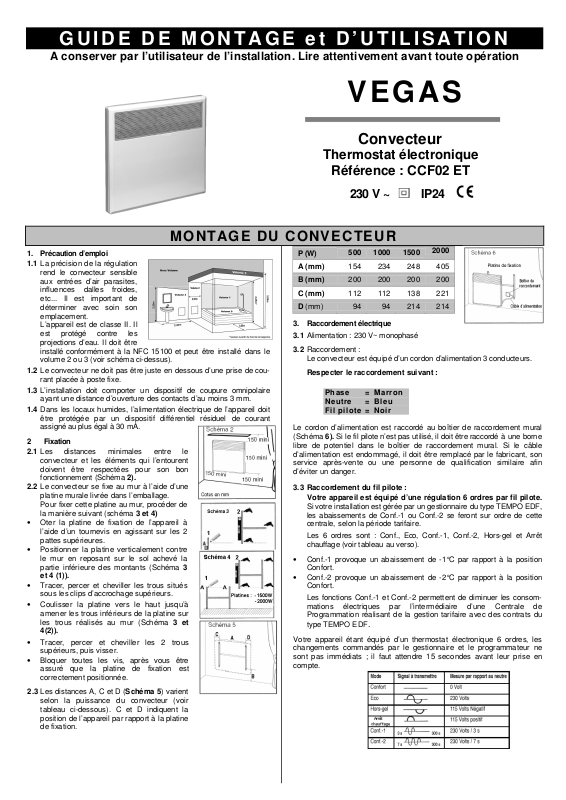

G U ID E DE MONTAGE et D’UTILISATION
A conserver par l’utilisateur de l’installation. Lire attentivement avant toute opération
VEGAS
Convecteur
Thermostat électronique
Référence : CCF02 ET
230 V ~ IP24
1. Précaution d’emploi
1.1 La précision de la régulation
rend le convecteur sensible
aux entrées d’air parasites,
influences dalles froides,
etc... Il est important de
déterminer avec soin son
emplacement.
L’appareil est de classe II. Il
est protégé contre les
projections d’eau. Il doit être
installé conformément à la NFC 15100 et peut être installé dans le
volume 2 ou 3 (voir schéma ci-dessus).
1.2 Le convecteur ne doit pas être juste en dessous d’une prise de cou-
rant placée à poste fixe.
1.3 L’installation doit comporter un dispositif de coupure omnipolaire
ayant une distance d’ouverture des contacts d’au moins 3 mm.
1.4 Dans les locaux humides, l’alimentation électrique de l’appareil doit
être protégée par un dispositif différentiel résiduel de courant
assigné au plus égal à 30 mA.
2 Fixation
2.1 Les distances minimales entre le
convecteur et les éléments qui l’entourent
doivent être respectées pour son bon
fonctionnement (Schéma 2).
2.2 Le convecteur se fixe au mur à l’aide d’une
platine murale livrée dans l’emballage.
Pour fixer cette platine au mur, procéder de
la manière suivant (schéma 3 et 4)
• Oter la platine de fixation de l’appareil à
l’aide d’un tournevis en agissant sur les 2
pattes supérieures.
• Positionner la platine verticalement contre
le mur en reposant sur le sol achevé la
partie inférieure des montants (Schéma 3
et 4 (1)).
• Tracer, percer et cheviller les trous situés
sous les clips d’accrochage supérieurs.
• Coulisser la platine vers le haut jusqu’à
amener les trous inférieurs de la platine sur
les trous réalisés au mur (Schéma 3 et
4(2)).
• Tracer, percer et cheviller les 2 trous
supérieurs, puis visser.
• Bloquer toutes les vis, après vous être
assuré que la platine de fixation est
correctement positionnée.
2.3 Les distances A, C et D (Schéma 5) varient
selon la puissance du convecteur (voir
tableau ci-dessous). C et D indiquent la
position de l’appareil par rapport à la platine
de fixation.
MONTAGE DU CONVECTEUR
P (W)
A (mm)
B (mm)
C (mm)
D (mm)
3. Raccordement électrique
3.1 Alimentation : 230 V~ monophasé
3.2 Raccordement :
Le convecteur est équipé d’un cordon d’alimentation 3 conducteurs.
Respecter le raccordement suivant :
Le cordon d’alimentation est raccordé au boîtier de raccordement mural
(Schéma 6). Si le fil pilote n’est pas utilisé, il doit être raccordé à une borne
libre de potentiel dans le boîtier de raccordement mural. Si le câble
d’alimentation est endommagé, il doit être remplacé par le fabricant, son
service après-vente ou une personne de qualification similaire afin
d’éviter un danger.
3.3 Raccordement du fil pilote :
Votre appareil est équipé d’une régulation 6 ordres par fil pilote.
Si votre installation est gérée par un gestionnaire du type TEMPO EDF,
les abaissements de Conf.-1 ou Conf.-2 se feront sur ordre de cette
centrale, selon la période tarifaire.
Les 6 ordres sont : Conf., Eco, Conf.-1, Conf.-2, Hors-gel et Arrêt
chauffage (voir tableau au verso).
• Conf.-1 provoque un abaissement de -1°C par rapport à la position
Confort.
• Conf.-2 provoque un abaissement de -2°C par rapport à la position
Confort.
Les fonctions Conf.-1 et Conf.-2 permettent de diminuer les consommations électriques par l’intermédiaire d’une Centrale de
Programmation réalisant de la gestion tarifaire avec des contrats du
type TEMPO EDF
Votre appareil étant équipé d’un thermostat électronique 6 ordres, les
changements commandés par le gestionnaire et le programmateur ne
sont pas immédiats ; il faut attendre 15 secondes avant leur prise en
compte.
500 1000 1500
154 234 248 405
200 200 200 200
112 112 138 221
94 94 214 214
Ph ase = Marron
Neutre = Bleu
Fi l pil ote = No ir
.
2000
MISE EN ROUTE
MF
109 boulevard Ney
– 75018 PARIS
DÉPOSE DE L’APPAREIL
4. Description (Schéma 7) :
4.1 Une molette de thermostat graduée de Hors-Gel à 9, située sur le
boîtier de commande, à droite de l’appareil.
4.2 Une molette de commutateur indiquant les différents modes de
fonctionnement : Arrêt chauffage, Programme, Confort, Eco.
4.3 Un voyant témoin de chauffe servant d’index.
4.4 Un capot de protection opaque.
5. Utilisation du commutateur de mode local (Schéma 7) :
Celui-ci n’a pas d’influence sur les autres appareils. Il n’a d’effet que
sur l’appareil concerné (installation programmée par fil pilote).
5.1 Position « PROG »
Si l’appareil n’est pas relié à un dispositif de programmation, la tem-
pérature sera celle réglée par la molette du thermostat.
Si l’appareil est relié à un dispositif de programmation : la tempéra-
ture de consigne sera fonction de celle réglée sur la molette de
thermostat et des signaux transmis par le dispositif de
programmation.
5.2 Position « CONFORT »
La température de consigne sera celle
réglée par la molette du thermostat,
exception faite pour les signaux
Arrêt chauffage et Hors-gel transmis
par le dispositif de programmation.
5.3 Position « ECO »
La température de consigne sera celle
réglée par la molette du thermostat moins
3.5°C ± 0,5, exception faite pour les
signaux Arrêt chauffage et Hors-gel transmis par le dispositif
de programmation
5.4 Position « ARRET CHAUFFAGE»
Mise en veille de la fonction chauffage.
6. Limitation ou blocage de la course de la molette de thermostat
(Schéma 8) :
6.1 Limitation à une température maximum :
•
Couper et ôter l’un des 2 pions à l’aide
d’une pince.
•
Tourner la molette précisément sur
l’index maximum désiré.
•
Enfoncer le pion dans le trou indiqué par
le repère « M »
•
Ramener la molette vers la position
« » : celle-ci doit tourner librement.
6.2 La limitation de la course entre deux index :
•
Procéder comme au paragraphe précédent pour la consigne maximum.
•
Couper et ôter le deuxième pion.
•
Tourner la molette précisément sur l’index minimum désiré.
•
Enfoncer le pion dans le trou situé à gauche du repère « F ».
•
La molette doit tourner librement entre les deux butées.
6.3 Blocage de la rotation sur un index :
•
Tourner la molette précisément sur l’index désiré.
•
Couper et ôter l’un des pions.
•
Enfoncer le pion dans le trou indiqué par le repère « F ».
La molette doit être immobilisée.
7. Etalonnage :
Pour avoir un réglage parfait :
•
Utiliser un thermomètre en le plaçant au centre de la pièce à 1,20 m
du sol (portes et fenêtres fermées).
•
Amener la molette du commutateur sur la position «Conf».
•
Mettre la molette de thermostat en position maximum.
•
Dès que la température ambiante souhaitée est atteinte par le
thermomètre (exemple 20°C), ramener lentement la molette de
thermostat jusqu’à l’extinction du témoin de chauffe.
Une fois réglé, le thermostat maintient automatiquement cette température dans la pièce en enclenchant et en coupant successivement le
chauffage de l’appareil.
Pour assurer un fonctionnement régulier de l’ensemble des appareils de
chauffage dans une même pièce, vérifier que le réglage des
thermostats des différents appareils soit identique.
Schéma 7
Molette
commutateur
Capot
Schéma 8
Pions détachables
de
Molette de
thermostat
Voyant de chauffe
RAPPEL : Toutes les interventions sur nos appareils doivent être
effectuées hors tension et par un personnel qualifié et agréé. Si l’installation de chauffage est programmée par fil pilote, lors d’une intervention sur ce matériel, couper l’alimentation de ou des appareils
concernés ainsi que du ou des fils pilotes.
8. Dépose de l’appareil :
• Avant d’ôter l’appareil de sa platine, mettre la molette de commutateur en position Arrêt chauffage.
• Déverrouiller la platine de fixation à l’aide d’un tournevis en agissant
sur les 2 pattes supérieures.
• Soulever l’appareil verticalement afin qu’il se dégage de sa platine.
• Débrancher le câble d’alimentation du boîtier de raccordement mural.
CONSEILS PRATIQUES
9
.
Fonctionnement économique :
• Couper le chauffage de vos appareils (bouton de commande) lorsque
vous aérez longuement vos pièces.
• Lors d’une absence prolongée dans une pièce (chambre d’amis) ou
dans tout votre logement (vacances) mettre vos appareils sur la
position Hors-gel.
10. Sécurité de fonctionnement :
• Avertissement :
Afin d’éviter une surchauffe, ne pas couvrir l’appareil
de chauffage.
L’avertissement «NE PAS COUVRIR» rappelle ce
risque.
• Ne pas masquer l’appareil par un meuble ou un rideau, vous en perturberiez le fonctionnement.
Nettoyer et dépoussiérer la façade et la grille d’entrée d’air. Cet appareil
n’est pas prévu pour être utilisé par des personnes (y compris les
enfants) dont les capacités physiques, sensorielles ou mentales sont
réduites, ou des personnes dénuées d’expérience ou de connaissance,
sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne
responsable de leur sécurité, d’une surveillance ou d’instructions
préalables concernant l’utilisation de l’appareil.
Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas
avec l’appareil.
BON DE GARANTIE
La garantie est strictement limitée au remplacement gratuit ou à la
réparation en usine de la pièce ou des pièces reconnues
défectueuses.
Les appareils de chauffage électrique fixes sont garantis 2 ans contre
tout vice de fabrication. Dès que l’accord de principe est donné par le
constructeur pour le retour des pièces, celles-ci doivent être
expédiées franco de port et d’emballage dans les 15 jours. Les frais
de démontage et de remontage ne peuvent en aucun cas être
demandés à titre de dommages et intérêts pour quelque cause que ce
soit. Le constructeur ne peut en particulier être rendu responsable des
conséquences directes ou indirectes des défectuosités tant sur les
personnes que sur les biens et il est expressément stipulé par ailleurs
que la charge d’installation des appareils ne lui incombe aucunement.
La garantie ne peut pas intervenir si les appareils ont fait l’objet d’un
usage anormal et ont été utilisés dans des conditions d’emploi autres
que celles pour lesquelles ils ont été construits. Elle ne s’appliquera
pas non plus en cas de détérioration ou accident provenant de
négligence ou défaut d’entretien.
Date et Cachet :
Agence commerciale: 13 rue Jean Dollfus 75018 PARIS
SAV : voir avec votre magasin revendeur
421 AA 2267-A04 – 15/11
