CONCEPT OPV3890 User guide

Download

Odsavač par výsuvný Odsávač pár výsuvný Okap kuchenny wysuwany Tvaika nosucejs cilindra veida izvads Pull-out fume hood

OPV3890

ENLVPLSKCZ

PODĚKOVÁNÍ

Děkujeme Vám, že jste si zakoupili výrobek značky Concept, a přejeme Vám, abyste byli s naším výrobkem spokojeni po celou dobu jeho používání.

Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.

OBSAH

Technické parametry Důležitá upozornění Popis výrobku Popis ovládacího panelu Návod k obsluze Čištění a údržba Instalace spotřebiče Rozměry Demontáž Řešení potíží Servis Ochrana životního prostředí

TECHNICKÉ PARAMETRY

Napětí 220-240 V ~ 50/60 Hz Celkový příkon 169 W Příkon motoru 165 W Provedení Teleskopický Montáž do skříňky Výška 280 mm Šířka 895 mm Hloubka – tělo + lišta 285 + 36 mm Průměr výstupního pružného potrubí 150 mm Počet stupňů výkonu odsávaného vzduchu 3 Kapacita odsávaného vzduchu 620 m Počet tukových ltrů 2 Potřebný počet uhlíkových ltrů pro recirkulaci 2 Režim Odvětrávání/recirkulace Osvětlení 2 x 2 W Hmotnost 11, 5 kg Hlučnost odvětrávání/recirkulace 59 dB

Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazení bez předchozího upozornění.

OPV3890

DŮLEŽITÁ UPOZORNĚNÍ

Při dodání odsavače par

• Ihned po dodání zkontrolujte obal a spotřebič, zda nedošlo během přepravy k

poškození.

• POZOR! Některé rohy a hrany spotřebiče, které budou po instalaci skryté,

mohou být ostré! Dbejte opatrnosti, abyste zabránili poranění!

• Pokud je spotřebič poškozen, nezprovozňujte ho. Co nejdříve se obraťte na

dodavatele.

• Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové

materiály.

• Obalový materiál uchovejte mimo dosah dětí, nebo řádně zlikvidujte.

Při instalaci

• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.

• Spotřebič užívejte jen v domácnosti a pouze k odsávání par vzniklých při vaření

pokrmů nebo k recirkulaci apohlcování pachů vznikajících při vaření pokrmů.

• Tento spotřebič může být používán v domácnostech a podobných prostorech,

jako jsou:

- Kuchyňské kouty v obchodech, kancelářích a ostatních pracovištích.

- Spotřebiče používané v zemědělství.

- Spotřebiče používané hosty v hotelích, motelech a jiných oblastech.

- Spotřebiče používané v podnicích zajišťujících nocleh se snídaní.

• Nesahejte na spotřebič vlhkýma nebo mokrýma rukama.

• Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat,

používejte ho mimo jejich dosah.

• Děti si nesmí hrát se spotřebičem.

• Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.

• Nedovolte, aby byl spotřebič používán jako hračka.

• Tento spotřebič může být používán dětmi ve věku od 8 let výše a osobami

se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí, pokud jsou pod dohledem nebo byly seznámeny s pokyny k použití spotřebiče bezpečným způsobem a rozumí jeho rizikům.

• V případě poruchy vypněte spotřebič a vytáhněte zástrčku ze zásuvky

elektrického napětí.

• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za

přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.

OPV3890

• Neponořujte přívodní kabel nebo zástrčku do vody ani do jiné kapaliny.

• Pravidelně kontrolujte spotřebič i přívodní kabel z důvodu poškození.

• Nezapínejte poškozený spotřebič.

• Není-li spotřebič v provozu, dbejte na to, aby byly všechny jeho ovládací prvky

ve vypnuté poloze.

• Pod spotřebičem nemanipulujte s otevřeným ohněm (např. ambování)! Pokud

sundáte varnou nádobu zplynového hořáku, snižte jeho plamen na minimum nebo ho vypněte!

• POZOR! Nebezpečí požáru! Dbejte, aby průměr hořáku na plynovém sporáku

nebo plynové varné desce odpovídal použitému varnému nádobí. Při použití nádob s menším průměrem, než které je doporučeno, by mohl plamen začít hořet i po stranách nádoby a hrozilo by nebezpečí roztavení plastových držadel.

• Při fritování nebo smažení pokrmů, mějte tyto pokrmy stále pod dohledem. Při

přehřátí oleje hrozí nebezpečí požáru!

• Dbejte, aby se plameny nedostaly do těsné blízkosti spotřebiče.

• Dodržujte intervaly pro výměnu a čištění ltrů (minimálně každé 2-3 měsíce).

Při nedodržení těchto požadavků vzniká vlivem usazování tuku ve ltrech nebezpečí požáru!

• Při odvádění odsávaného vzduchu je nutné dodržovat všechny odpovídající

platné normy a úřední předpisy.

• Při odvádění odsátého vzduchu by měl být průměr odvětrávacího potrubí

přibližně stejný, nebo větší než průměr výstupního pružného potrubí odsavače.

• Odsávaný vzduch nesmí být zaveden do komína, který je určen pro odvod

spalin a zplodin nebo do šachty, která slouží k odvětrávání místností, v nichž jsou instalována topeniště.

• Při současném provozu spotřebiče a topenišť nesmí být v místnosti podtlak

větší než 4 Pa (0,04 mbar).

• Nepoužívejte jiné příslušenství, než které je doporučeno výrobcem.

• Nepoužívejte příslušenství, které má poškozenou povrchovou úpravu, je

opotřebované, případně má jiné defekty.

• Pro čištění nepoužívejte korozivní čisticí prostředek. Pravidelnou údržbou a

čištěním prodlužujete životnost spotřebiče.

• Čištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou

starší 8 let a pod dozorem.

OPV3890

Případné závady

• Spotřebič může opravovat a zásahy v něm provádět pouze kvalikovaný

odborník.

• Při opravách a zásazích musí být spotřebič odpojen od elektrické sítě. Vypněte

jistič nebo vytáhněte zástrčku ze zásuvky elektrického napětí.

• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za

přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.

• Pokud dojde k poškození přívodního kabelu, obraťte se na autorizovaný servis.

Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako záruční.

OPV3890

POPIS VÝROBKU

1 Tělo spotřebiče 2 Výsuvné čelo spotřebiče

POPIS OVLÁDACÍHO PANELU

1 Tlačítko zapnutí/vypnutí spotřebiče 2 Tlačítko plus (+) 3 Displej 4 Tlačítko minus (-) 5 Tlačítko zapnutí/vypnutí osvětlení

1 2 3 4 5

OPV3890

POPIS JEDNOTLIVÝCH TLAČÍTEK OVLÁDACÍHO PANELU

Tlačítko zapnutí/vypnutí spotřebiče

• Přidržením tlačítka zapnete spotřebič a stiskem tlačítka spotřebič v ypnete.

• Při stisknutí tlačítka, tlačítko svítí.

• Při opětovném zapnutí spotřebiče je výkon odsávaného vzduchu nastaven na hodnotu, na kterou byl spotřebič

nastaven před v ypnutím. Tato hodnota je zobrazena na displeji.

• Jakmile vša k dojde k zasunutí výsuv ného čela, bude při opětov ném zapnutí spotřebiče v ýkon odsávaného vzduchu

vždy nastaven na nejnižší hodnotu výkonu (1).

Tlačítko plus (+)

• Stisknutím tlačítka zvyšujete výkon odtahu odsávaného vzduchu.

• Při stisknutí tlačítka, tlačítko svítí a na displeji je zobrazena hodnota výkonu (1-3).

• Pokud je hodnota výkonu na 3 a dojde ke stisknutí tlačítka plus (+), ozve se pouze zvukov ý signál a na displeji bude

zobrazena nejvyšší hodnota výkonu (3).

• Zvyšování v ýkonu odsávaného vzduchu je možné pouze při zapnutém spotřebiči.

Displej

• Na displeji je zobrazována hodnota výkonu odtahu odsávaného vzduchu.

Tlačítko minus (-)

• Stisknutím tlačítka snižujete v ýkon odtahu odsávaného vzduchu.

• Při stisknutí tlačítka, tlačítko svítí a na displeji je zobrazena hodnota výkonu (1-3).

• Pokud je hodn ota výkonu na 1 a dojde ke stis knutí tlačítka mínus (-), ozve se po uze zvukový signál a na d ispleji bude

zobrazena nejnižší hodnota výkonu (1).

• Snižování výkonu odsávaného vzduchu je možné pouze při zapnutém spotřebiči.

Tlačítko zapnutí/vypnutí osvětlení

• Přidržením tlačítka zapnete osvětlení spotřebiče a stiskem tlačítka osvětlení spotřebiče vypnete.

NÁVOD K OBSLUZE

Před prvním použitím

Než uvedete nový spotřebič do provozu, měli byste jej z hygienick ých důvodů otřít i uvnitř vlhk ým hadříkem.

Režim odvětrávání

Odsávaný vzduch je odvětráván pomocí výstupního pružného potrubí do odvětrávací šachty pryč z místnosti.Pokud je ve spotřebiči instalovaný uhlíkový ltr, vyjměte jej (viz kapitola Čištění a údržba).

1. Výsuvné čelo spotřebiče vysuňte do požadované vzdálenosti.

2. Po vysunutí čela spotřebiče dojde na krátkou dobu k rozsvícení všech tlačítek a displeje. Zároveň se ozve i zvukov ý signál, kter ý signalizuje, že jsou tlačítka na ovládacím panelu aktivní.

3. Přidržením tlačítka (1) zapnete spotřebič.

4. Pomocí tlačítek (2) a (4) zvolte požadovanou hodnotu výkonu odtahu odsávaného vzduchu.

5. Na displeji je zobrazena hodnota výkonu (1-3).

6. Pro vypnutí spotřebiče stiskněte tlačítko (1).

OPV3890

Režim recirkulace

Pokud nemáte možnost odvádět odsávaný vzduch pryč z místnosti, je možné použít režim recirkulace. V tomto případě je odsávaný vzduch ltrován přes kovové tukové ltry a přes uhlíkový ltr. Aktivní uhlík v tomto ltru pohlcuje pa chy. Vzduch, k terý je zbaven pachů, pro udí zpět do místnosti ot vory, které se nacház í v horním komínovém krytu. Při použití režimu recirkulace je nutné dokoupit a namontovat odpovídající uhlíkový ltr (viz kapitola Čištění a údr žba).

1. Výsuvné čelo spotřebiče vysuňte do požadované vzdálenosti.

3. Přidržením tlačítka (1) zapnete spotřebič.

4. Pomocí tlačítek (2) a (4) zvolte požadovanou hodnotu výkonu odtahu odsávaného vzduchu.

5. Na displeji je zobrazena hodnota výkonu (1-3).

6. Pro vypnutí spotřebiče stiskněte tlačítko (1).

Poznámka:

• Při použití režimu recirkulace (namontování uhlíkového ltru) může dojít k poklesu v ýkonu odsávaného vzduchu.

Zapnutí/vypnutí osvětlení

1. Výsuvné čelo spotřebiče vysuňte do požadované vzdálenosti.

3. Přidržením tlačítka (5) zapnete osvětlení.

4. Stisknutím tlačítka (5) osvětlení vypnete.

Poznámka:

• Osvětlení nelze zapnout, pokud je výsuvné čelo spotřebiče zasunuté.

Poznámky

1. Pokud je výsuvné čelo spotřebiče zasunuté, ovládací panel je neak tivní a nelze zapnout odvětrávání ani osvětlení.

2. Zapnutí spotřebiče, příp. osvětlení je možné pouze při vysunutém čelu spotřebiče.

3. Při zasunutí výsuvného čela, dojde k automatickému vypnutí všech zapnutých funkcí a k deaktivaci tlačítek na

ovládacím panelu.

ČIŠTĚNÍ A ÚDRŽBA

• Před údržbou a čistěním vypojte přívodní kabel ze zásuvky elektrického napětí nebo vypněte jistič elektrické

zásuvky spotřebiče.

• Vnější povrch spotřebiče čistěte vlhkým hadříkem, jemným kartáčkem nebo jemnou houbou, následně vytřete do sucha.

• Nepoužívejte hrubé abrazivní čisticí prostředky nebo ostré kovové škrabky na čistění spotřebiče, může dojít kpoškrábání povrchu.

• K čištění spotřebiče nepoužívejte parní čistič!

• Nenechávejte nikdy agresivní nebo kyselé látky (citronová šťáva, ocet) na lakovaných nebo nerezových částech

spotřebiče.

OPV3890

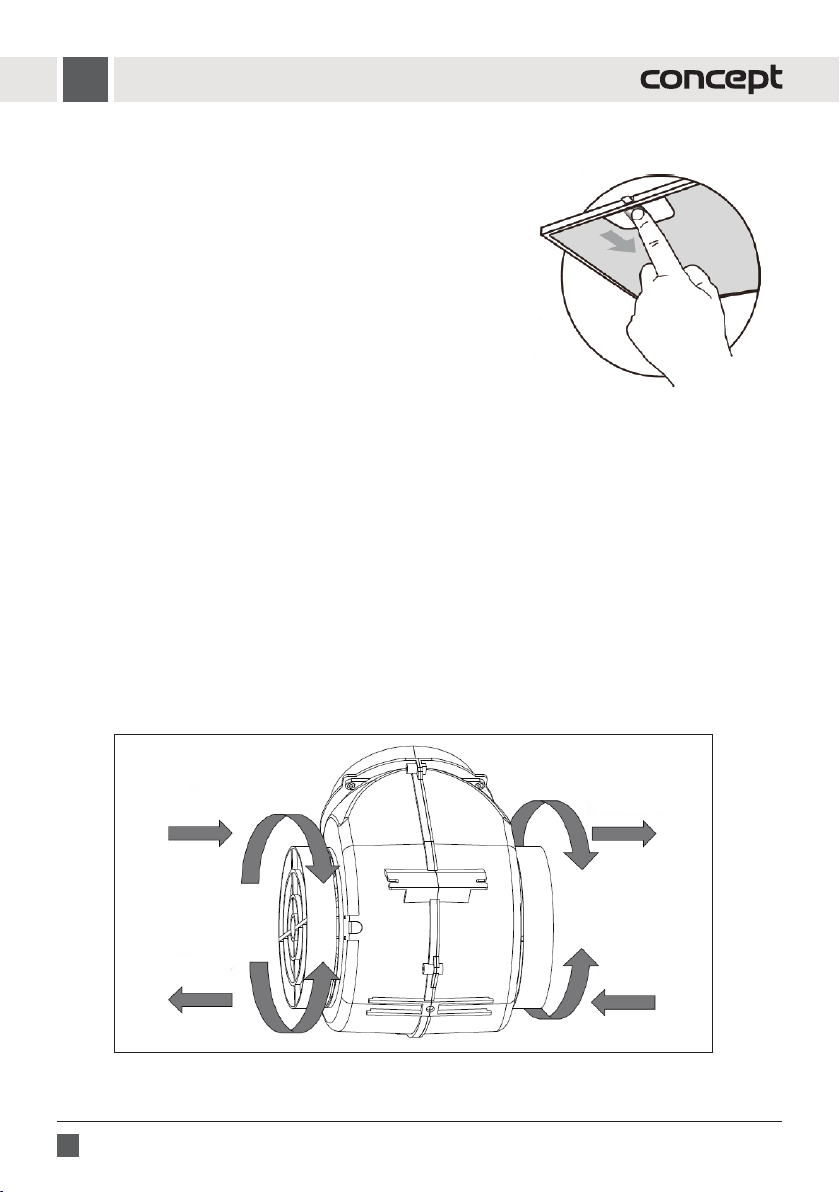

Čištění a výměna ltrů

Kovové tukové ltry

Při běžném používání spotřebiče by kovové tukové ltry měly být zkontrolovány, příp. čiš těny každý měsíc. V případě častějšího sm ažení nebo fritování tento interval zkraťte.

Nepoužívejte spotřebič bez řádně nasazených kovových tukových ltrů!

1. Vyjměte kovové ltr y dle Obr. 1.

2. Kovové ltry doporučujeme nechat odmočit v teplé vodě s přídavkem sap onátu a poté vyčistit j emným kartáčkem, o pláchnout čistou vodou a nechat uschnout. Filtry je možné mýt i v myčce na nádobí s programem nižším než 60 °C. V tomto případě je nutné vyvarovat se použití agresivních mycích prostředků, díky kterým mohou hliníkové ltry pod vlivem chemické reakce černat.

3. Suché ltry nasaďte zpět.

Uhlíkový ltr (nutno dokoupit)

Tento ltr se používá pouze pro režim recirkulace. Filtr obsahuje aktivní uhlík, který pohlcuje odsávané pachy. Po určité době se aktivní uhlík nasytí a zkrátí absorpční

funkci. Tento ltr nelze umývat nebo jinak čistit. Při běžném používání spotřebiče, by měl být uhlíkový ltr vyměněn každé 2-3 měsíce. V případě častějšího smažení

nebo fritování tento interval zkraťte.

1. Vyjměte kovové ltr y dle Obr. 1.

2. Uhlí kové ltry jsou umístěny na obou stranách motoru. Otáčejte ltry do doby, dokud nedojde kjejich zajištění (viz Obr. 2).

3. Při výměně uhlíkového ltru postupujte opačným způsobem.

Obr. 1

Zavřeno

Obr. 2

Otevřeno

ZavřenoOtevřeno

OPV3890

INSTALACE SPOTŘEBIČE

POZOR!

Hrozí nebez pečí úrazu elektrickým pro udem! Před instalací spot řebiče odpojte přívodní k abel ze zásuvky elek trického napětí. Pokud to nebude dodrženo, může to mít za následek smrt nebo úraz elektrickým proudem.

• Na závady způsobené nesprávnou instalací se nevztahuje záruka.

• Odpovědnost za instalaci spotřebiče má kupující, ne výrobce.

• Výrobce ne nese jakoukoliv odpověd nost za škody způsobe né na osobách, zví řatech a věcech v důsledku n esprávné

instalace.

• Všechny ochr anné kryt y musí být umístěny pevn ě na svém místě tak, aby je ne bylo možné odstrani t bez speciálního

nářadí.

• Spotřebič instalujte minimálně 650 mm nad elektrické sporáky, nebo elek trické varné desky a minimálně 750 mm

nad plynové sporáky, nebo plynové varné desky.

• Odsávaný vzduch nesmí být zaveden do komína, který je určen pro odvod spalin a zplodin nebo do šachty, která

slouží k odvětrávání místností, v nichž jsou instalována topeniště.

• Ohyb ventilační trubky by měl být ≥120°.

• Během vaření musí být místnost dobře odvětrávaná. Připojení do elektrické sítě

• Ověřte, zda připojované napětí a proudové jištění odpovídá hodnotám na typovém štítku spotřebiče.

• Používejte pouze zásuvky elektrického napětí s uzemněním.

• Nepoužívejte rozbočovací zásuvky, konektory ani prodlužovací kabely.

• Zástrčka přívodního kabelu spotřebiče musí být volně přístupná i po její instalaci.

• Změny připojení může provádět jen kvalikovaný odborník.

• Elektrická bezpečnost spotřebiče může být garantována pouze tehdy, pokud je ochranná svorka spotřebiče

spojena s ochranným vodičem elektrické rozvodové sítě.

• Výrobce nenese odpovědnost za poškození osob nebo věcí v důsledku chybějícího nebo špatného ochranného

spojení.

Rozměry

OPV3890

280

285

320–490

830

415

285

ø150

895

ø150

285 170

895

Při instalaci spotřebiče dodržujte následující postup:

1. Před prvním použitím odstraňte ze spotřebiče všechny

obaly amarketingové materiály.

2. Na stěně za sporákem, nebo varnou deskou vyznačte

minimální požadovanou montážní výšku (650 mm pro elektrické a 750 mm pro plynové varné desky), (Obr. 3).

3. Svislou čarou vyznačte střed varné desky (sporáku).

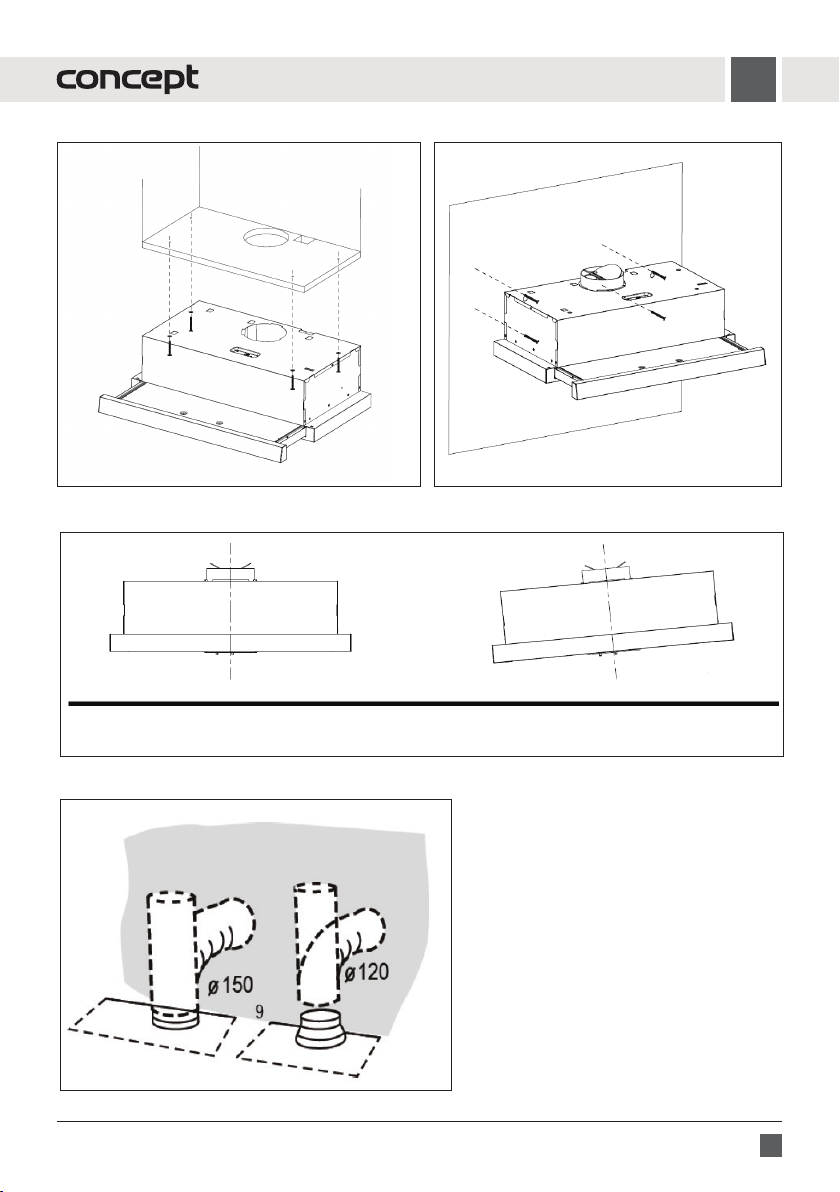

4. Vyvrtejte otvory a připevněte odsavač dle Obr. 4 do horní

skříňky, nebo dle Obr. 5 ke stěně.

5. Ujistěte se, že je odsavač ve vodorovné poloze, aby se

zabránilo shromažďování maziva (tuku) na jedné straně (Obr. 6).

6. Po zavěšení odsavače nasaďte na výstupní otvor výstupní

pružné pot rubí (Obr. 7). V případě potřeby pou žijte redukci o průměru (150/120 mm). Druhou část pružného potrubí vložte do připraveného otvoru ve stěně.

7. Připojte přívodní kabel do zásuvky elektrického napětí.

830

Obr. 4

280

Obr. 3

OPV3890

Obr. 4 Obr. 5

Obr. 6

OPV3890

správně

špatně

Obr. 7

Demontáž

Pokud demontujete spotřebič, je důležité dodržet správné pořadí úkonů:

1. Nejdříve odpojte přívodní kabel od elektrické sítě (vytáhněte zástrčku nebo vypněte jistič).

2. Následně opačným způsobem, jak ým se provádí instalace spotřebiče, demontujete jednotlivé části odsavače.

ŘEŠENÍ POTÍŽÍ

Popis závady Možná příčina Řešení

Lopatky motoru jsou zablokované. Obraťte se na servis.

Světla svítí, ale motor nepracuje

Světla nesvítí a motor nepracuje

Z kovových tukových ltrů odkapává mastnota

Vibrace spotřebiče vzapnutém stavu

Nedostatečný odtah odsávaného vzduchu

Motor přestal pracovat

Odsavač není v rovině

Motor nebo jeho důležité části jsou poškozeny.

Špatně nebo málo zasunutá zástrčka do zásuvky elektrického napětí.

Zásuvka není napájena.

Špatně nebo málo zasunutá zástrčka do zásuvky elektrického napětí.

Zásuvka není napájena.

Silně znečištěné ltry. Nebezpečí požáru!

Lopatky motoru jsou poškozené. Obraťte se na servis.

Motor není pevně připevněn.

Odsavač není pevně uchycen. Připevněte odsavač.

Vzdálenost mezi digestoří a varnou deskou je příliš velký.

Velký průvan, příliš mnoho otevřených dveří nebo oken.

Tepelná pojistka proti přehřátí motoru se aktivovala.

Odsavač není v rovině nebo nejsou pevně dotaženy šrouby držáku.

Obraťte se na servis.

Zkontrolujte připojení zástrčky.

Zkontrolujte napájení zásuvk y např. připojením jiného spotřebiče.

Zkontrolujte připojení zástrčky.

Zkontrolujte napájení zásuvk y např. připojením jiného spotřebiče.

Ihned vyčistěte, nebo vyměňte kovové tukové ltry.

Obraťte se na servis, nebo připevněte motor.

Snižte vzdálenost mezi digestoří avarnou deskou.

Uzavřete některé dveře nebo okna.

Zlepšete větrání místnosti, otevřete dveře nebo okna, příp. zkontrolujte vzdálenost mezi digestoří a varnou deskou. V případě potřeby vzdálenost mezi digestoří a varnou deskou zvyšte.

Zkontrolujte, zda je odsavač v rovině, příp. utáhněte upevňovací šrouby avyrovnejte odsavač do roviny.

OPV3890

Výměna žárovky

Pro osvětlení vnitřního prostoru spotřebiče je použita 2 x 2 W LED žárovka.

Při výměně žárovky postupujte následovně:

1. Odpojte spotřebič od napájecí sítě, nebo vypněte příslušný jistič.

2. Vyjměte kovové ltry (viz. kapitola Čištění a výměna ltrů) a nahraďte žárovku žárovkou stejného typu a hodnot.

3. Při montování nové žárovky použijte hadřík nebo papírovou utěrku pro uchycení žárovky.

4. Nainstalujte zpátky kovové ltry.

SERVIS

Údržbu rozsáhlejšího charakteru nebo opravu, která vyžaduje zásah do vnitřních částí výrobku, musí provést kvalikovaný odborník nebo servis.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

• Preferujte recyklaci obalových materiálů a starých spotřebičů.

• Krabice od spotřebiče může být dána do sběru tříděného odpadu.

• Plastové sáčky z polyetylénu (PE) odevzdejte do sběrného materiálu k recyklaci.

Recyk lace spotřebiče na konci jeho životnosti:

Tento spotřebič je označen v souladu s Evropskou směrnicí 2012/19/EU o elektrickém odpadu a elektrických zařízeních (WEEE). Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvést ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativní m důsledkům pro životní pros tředí a lidské zdraví, kte ré by jinak byly způsobeny nev hodnou likvidací tohoto výrobku. Likvidace musí být provedena v souladu s předpisy pro nakládání s odpady. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

OPV3890

POĎAKOVANIE

Ďakujeme vám, že ste sa rozhodli kúpiť si výrobok značky Concept a prajeme vám, aby ste boli s naším výrobkom spokojní po celý čas jeho používania.

Pred prv ým použitím si prosí m pozorne preštudujte cel ý návod naobsluhu a dobre ho odložte. Z abezpečte, aby vše tci, ktorí budú tento výrobok používať, boli oboznámení stýmto návodom.

OBSAH

Technické parametre Dôležité upozornenia Popis výrobku Popis ovládacieho panelu Návod naobsluhu Čistenie a údržba Inštalácia prístroja Rozmery Riešenie problémov Servis Ochrana životného prostredia

TECHNICKÉ PARAMETRE

Napätie 220-240 V ~ 50/60 Hz Celkový príkon 169 W Príkon motora 165 W Prevedenie Teleskopický Montáž do skrinky Výška 280 mm Šírka 895 mm Hĺbka – telo + lišta 285 + 36 mm Priemer výstupného pružného potrubia 150 mm Počet stupňov výkonu odsávaného vzduchu 3 Kapacita odsávaného vzduchu 620 m Počet tukových ltrov 2 Potrebný počet uhlíkových ltrov na recirkuláciu 2 Režim Vetranie/recirkulácia Osvetlenie 2 x 2 W Hmotnosť 11, 5 kg Hlučnosť vetrania/recirkulácie 59 dB

Výrobca si vyhradzuje právo na prípadné technické zmeny, tlačové chyby a odlišnosti vo vyobrazení bez predošlého upozornenia.

OPV3890

DÔLEŽITÉ UPOZORNENIA

Pri dodaní odsávača pár

• Ihneď po dodaní skontrolujte obal a spotrebič, či počas prepravy nedošlo k

poškodeniu.

• POZOR! Niektoré rohy a hrany spotrebiča, ktoré budú po inštalácii zakryté, môžu byť ostré! Buďte opatrní, aby ste zabránili poraneniu!

• Ak je prístroj poškodený, nezačnite ho používať. Čo najskôr sa obráťte nadodávateľa.

• Pred prvým použitím odstráňte zo spotrebiča všetky obaly a marketingové materiály.

• Obalový materiál odložte mimo dosahu detí alebo zlikvidujte.

Pri inštalácii

• Nepoužívajte spotrebič inak, než je uvedené vtomto návode.

• Spotrebič používajte iba vdomácnosti a len na odsávanie pár vzniknutých pri

varení pokrmov alebo na recirkuláciu a pohlcovanie pachov vznikajúcich pri varení pokrmov.

• Tento prístroj sa môže používať v domácnostiach a podobných priestoroch, ako sú:

- Kuchynské kúty v obchodoch, kanceláriách a ostatných pracoviskách.

- Spotrebiče používané vpoľnohospodárstve.

- Spotrebiče používané hosťami v hoteloch, moteloch a iných oblastiach.

- Spotrebiče používané v podnikoch zaisťujúcich nocľah s raňajkami.

• Nesiahajte na prístroj vlhkými alebo mokrými rukami.

• Nedovoľte deťom a nesvojprávnym osobám používať prístroj, používajte ho

mimo ich dosahu.

• Deti sa nesmú s prístrojom hrať.

• Dbajte na zvýšenú opatrnosť, ak sa spotrebič používa vblízkosti detí.

• Nedovoľte, aby sa prístroj používal ako hračka.

• Tento spotrebič môžu používať deti od veku 8 rokov a osoby so zníženými

fyzickými, zmyslovými alebo duševnými schopnosťami alebo bez príslušných skúseností a znalostí, ak sú pod dohľadom alebo boli oboznámené s pokynmi opoužívaní spotrebiča bezpečným spôsobom a rozumejú jeho rizikám.

• V prípade poruchy spotrebič vypnite a vytiahnite zástrčku zo zásuvky elektrického napätia.

• Pri odpájaní prístroja zo zásuvky elektrického napätia nikdy neťahajte za prívodný kábel, ale uchopte zástrčku aťahom prístroj odpojte.

OPV3890

• Prívodný kábel ani zástrčku neponárajte do vody ani do inej kvapaliny.

• Pravidelne kontrolujte spotrebič aj prívodný kábel, či nie sú poškodené.

• Poškodený spotrebič nezapínajte.

• Ak sa spotrebič nepoužíva, dbajte na to, aby všetky jeho ovládacie prvky boli

vo vypnutej polohe.

• Pod spotrebičom nemanipulujte sotvoreným ohňom (napr. pri ambovaní)! Ak dáte preč varnú nádobu zplynového horáka, plameň znížte na minimum alebo ho vypnite!

• POZOR! Nebezpečenstvo požiaru! Dbajte, aby priemer horáka na plynovom sporáku alebo plynovej varnej doske zodpovedal použitému riadu. Pri použití nádob s menším priemerom, než ktorý sa odporúča, by plameň mohol začať horieť aj po bokoch nádoby a hrozilo by nebezpečenstvo roztavenia plastových držadiel.

• Pri fritovaní a vyprážaní majte pokrmy stále pod kontrolou. Pri prehriatí oleja hrozí nebezpečenstvo požiaru!

• Dbajte, aby sa plamene nedostali do tesnej blízkosti prístroja.

• Dodržujte intervaly na výmenu a čistenie ltrov (minimálne každé 2 - 3

mesiace). Pri nedodržaní týchto požiadaviek následkom usadzovania tuku vo ltroch existuje riziko vzniku požiaru!

• Pri odvádzaní odsávaného vzduchu treba dodržiavať všetky príslušné platné normy a úradné predpisy.

• Pri odvádzaní odsávaného vzduchu by priemer vetracieho potrubia mal byť zhruba rovnaký alebo väčší než priemer výstupného pružného potrubia odsávača.

• Odsávaný vzduch nesmie byť vedený do komína, ktorý je určený na odvádzanie spalín a splodín, ani do šachty, ktorá slúži na vetranie miestností, vktorých sú inštalované zdroje tepla.

• Pri súčasnom používaní spotrebiča a zdrojov tepla nesmie byť v miestnosti podtlak väčší než 4 Pa (0,04 mbar).

• Nepoužívajte iné príslušenstvo, než ktoré odporúča výrobca.

• Nepoužívajte príslušenstvo, ktoré má poškodenú povrchovú úpravu, je

opotrebované alebo má iné defekty.

• Na čistenie nepoužívajte čistiace prostriedky, ktoré spôsobujú koróziu. Pravidelnou údržbou a čistením predĺžite životnosť prístroja.

• Domáce čistenie a údržbu nesmú robiť deti, ak nedosiahli 8 rokov a nemajú nad sebou dozor.

OPV3890

Prípadné poruchy

• Spotrebič môže opravovať a robiť v ňom zásahy iba kvalikovaný odborník.

• Pri opravách a zásahoch musí byť prístroj odpojený z elektrickej siete. Vypnite

istič alebo vytiahnite zástrčku zo zásuvky elektrického napätia.

• Pri odpájaní prístroja zo zásuvky elektrického napätia nikdy neťahajte za prívodný kábel, ale uchopte zástrčku aťahom prístroj odpojte.

• Ak sa poškodí prívodný kábel, obráťte sa na autorizovaný servis.

Ak nedodržíte pokyny výrobcu, prípadná oprava nebude uznaná ako záručná.

OPV3890

POPIS VÝROBKU

1 Telo spotrebiča 2 Výsuvné čelo spotrebiča

POPIS OVLÁDACIEHO PANELU

1 Tlačidlo zapnutia/vypnutia prístroja 2 Tlačidlo plus (+) 3 Displej 4 Tlačidlo mínus (-) 5 Tlačidlo zapnutia/vypnutia osvetlenia

1 2 3 4 5

OPV3890

POPIS JEDNOTLIVÝCH TLAČIDIEL OVLÁDACIEHO PANELU

Tlačidlo zapnutia/vypnutia prístroja

• Pridržaním tlačidla zapnete spotrebič a stlačením tlačidla spotrebič vypnete.

• Pri stlačení tlačidla tlačidlo svieti.

• Pri opätovnom zapnutí spotrebiča je výkon odsávaného vzduchu nastavený na hodnotu, na ktorú bol spotrebič

nastavený pred v ypnutím. Táto hodnota je zobrazená na displeji.

• Len čo však dôjde k z asunutiu výsuvné ho čela, bude pri opätovno m zapnutí spotrebiča v ýkon odsávaného vz duchu vždy nastavený na najnižšiu hodnotu výkonu (1).

Tlačidlo plus (+)

• Stlačením tlačidla zvýšite výkon odťahu odsávaného vzduchu.

• Pri stlačení tlačidla tlačidlo svieti a na displeji sa zobrazí hodnota výkonu (1–3).

• Ak je hodnota výkonu 3 a dôjde k stlačeniu tlačidla plus (+), ozve sa iba zvukový signál a na displeji sa zobrazí

najvyššia hodnota výkonu (3).

• Zvýšiť výkon odsávaného vzduchu možno iba pri zapnutom spotrebiči.

Displej

• Na displeji sa zobrazuje hodnota výkonu odťahu odsávaného vzduchu.

Tlačidlo mínus (-)

• Stlačením tlačidla znížite výkon odťahu odsávaného vzduchu.

• Pri stlačení tlačidla tlačidlo svieti a na displeji sa zobrazí hodnota výkonu (1–3).

• Ak je hodnota výkonu 1 a dôjde k stlačeniu tlačidla mínus (-), ozve sa iba zvukový signál a na displeji sa zobrazí

najnižšia hodnota výkonu (1).

• Znížiť výkon odsávaného vzduchu možno iba pri zapnutom spotrebiči.

Tlačidlo zapnutia/vypnutia osvetlenia

• Pridržaním tlačidla zapnete osvetlenie spotrebiča a stlačením tlačidla osvetlenie spotrebiča vypnete.

NÁVOD NA OBSLUHU

Pred prvým použitím

Než uvediete prístroj do činnosti, mali by ste ho z hygienických dôvodov otrieť aj z vnútra vlhkou handričkou.

Režim vetrania

Vzduch sa odsáva výstupným pružným potrubím do vetracej šachty von z miestnosti. Ak je v prístroji inštalovaný uhlíkový lter, vyberte ho (pozri kapitolu Čistenie a údržba).

1. Výsuvné čelo spotrebiča v ysuňte do požadovanej vzdialenosti.

2. Po vysunutí čela spotrebiča sa na krátko rozsvietia všetky tlačidlá a displej. Zároveň sa ozve zvukový signál, ktorý signalizuje, že tlačidlá na ovládacom paneli sú aktívne.

3. Pridržaním tlačidla (1) spotrebič zapnete.

4. Tlačidlami (2) a (4) zvoľte požadovaný výkon odťahu odsávaného vzduchu.

5. Na displeji sa zobrazí hodnota výkonu (1-3).

6. Na vypnutie prístroja stlačte tlačidlo (1).

OPV3890

Režim recirkulácie

Ak nemáte možnos ť odvádzať odsávaný v zduch von z miestnosti, m ôžete použiť režim recir kulácie. V tomto prípade sa odsávaný vzduch ltruje cez kovové tukové ltre a uhlíkový lter. Aktívny uhlík v tomto ltri pohlcuje pachy. Vzduch zbavený pachov prúdi naspäť do miestnosti otvormi, ktoré sa nachádzajú v hornom komínovom kryte. Pri použití režimu recirkulácie treba dokúpiť a namontovať príslušný uhlíkový lter (pozri kapitolu Čistenie a údržba).

1. Výsuvné čelo spotrebiča v ysuňte do požadovanej vzdialenosti.

2. Po vysunutí čela spotrebiča sa na krátko rozsvietia všetky tlačidlá a displej. Zároveň sa ozve zvukový signál, ktorý signalizuje, že tlačidlá na ovládacom paneli sú aktívne.

3. Pridržaním tlačidla (1) spotrebič zapnete.

4. Tlačidlami (2) a (4) zvoľte požadovaný výkon odťahu odsávaného vzduchu.

5. Na displeji sa zobrazí hodnota výkonu (1-3).

6. Na vypnutie prístroja stlačte tlačidlo (1).

Poznámka:

• Pri použití režimu recirkulácie (namontovaní uhlíkového ltra) môže dôjsť k poklesu výkonu odsávaného vzduchu.

Zapnutia/vypnutia osvetlenia

1. Výsuvné čelo spotrebiča v ysuňte do požadovanej vzdialenosti.

2. Po vysunutí čela spotrebiča sa na krátko rozsvietia všetky tlačidlá a displej. Zároveň sa ozve zvukový signál, ktorý signalizuje, že tlačidlá na ovládacom paneli sú aktívne.

3. Pridržaním tlačidla (5) zapnete osvetlenie.

4. Stlačením tlačidla (5) osvetlenie zapnete.

Poznámka:

• Osvetlenie nejde zapnúť, ak je výsuvné čelo spotrebiča zasunuté.

Poznámky

1. Ak je výsuvné čelo spotrebiča zasunuté, ovládací panel je neaktívny a nemožno zapnúť vetranie ani osvetlenie.

2. Zapnutie spotrebiča, resp. osvetlenia, je možné len pri vysunutom čele spotrebiča.

3. Pri zasunutí výsuvného čela sa automaticky vypnú všetky zapnuté funkcie a deaktivujú tlačidlá na ovládacom paneli.

ČISTENIE A ÚDRŽBA

• Pred údržbou a čistením odpojte prívodný kábel zo zásuvky elektrického napätia alebo vypnite istič elektrickej

zásuvky spotrebiča.

• Vonkajší povrch spotrebiča čistite vlhkou handričkou, jemnou kefkou alebo jemnou špongiou a potom vytrite do sucha.

• Na čistenie spotrebiča nepoužívajte hrubé abrazívne čistiace prostriedky ani ostré kovové škrabky, mohol by sa poškriabať povrch.

• Načistenie spotrebiča nepoužívajte parný čistič!

• Nikdy nenechávajte agresívne ani kyslé látky (citrónová šťava, ocot) na lakovaných alebo nerezových častiach

prístroja.

OPV3890

+ 53 hidden pages

CONCEPT OPV3890 User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
