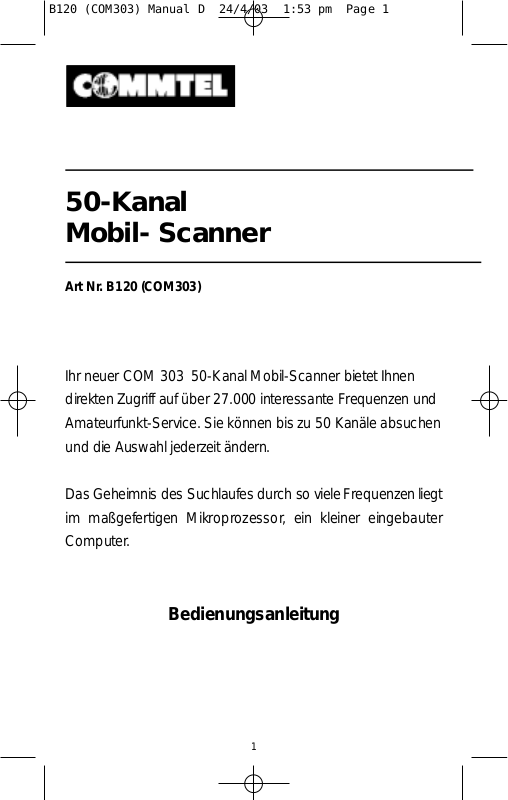

Comtel B120 User Guide

50-Kanal
Mobil- Scanner

Art Nr. B120 (COM303)

Ihr neuer COM 303 50-Kanal Mobil-Scanner bietet Ihnen
direkten Zugriff auf über 27.000 interessante Frequenzen und
Amateurfunkt-Service. Sie können bis zu 50 Kanäle absuchen
und die Auswahl jederzeit ändern.

Das Geheimnis des Suchlaufes durch so viele Frequenzen liegt
im maßgefertigen Mikroprozessor, ein kleiner eingebauter
Computer.

Bedienungsanleitung

1

B120 (COM303) Manual D 24/4/03 1:53 pm Page 1

Ausstattung

Ihr Scanner hat folgende Ausstattungsmerkmale:

10 vorprogrammierte Suchbänder

Absuchen von vorprogrammierten Frequenzbereichen. Dadurch können Sie
interessante Frequenzen schneller finden.

50 Kanäle

Zum Speichern von bis zu 50 Ihrer bevorzugten Frequenzen zum schnellen Zugriff duch
den Suchlauf.

Frequenzkontrolle

Sie werden automatisch darauf hingewiesen, wenn Sie eine Frequenz speichern wollen,
die bereits gespeichert ist. Dadurch ist eine optimale Nutzung der Speicherplätze
möglich.

Kurzspeicher

Wenn Sie währ end des Suchlaufes eine für Sie interessante Fr equenz finden, speichern
Sie diese hier ab, um sie später in den Hauptspeicher zu übertragen.

Kanäle ausblenden

Beim Suchlauf werden die von Ihnen hier ausgewählten Kanäle nicht gescannt.

Memory Zusatzfunktion

Bei Stromausfall werden die im Speicher abgelegten Frequenzen für ca. 1 Stunde
gespeichert.

Suchlaufverzögerung

Liegt während des Suchlaufes ein Signal an, wird der Suchlauf angehalten und nach 2
Sekunden fortgesetzt.

T astatursperr e

Verhindert ungewolltes Verstellen der Einstellungen.

Flexible Antenne mit BNC-Anschluß

Für exzellenten Empfang. Der BNC-Anschluß ermöglicht einen einfachen Anschluß der
Antenne.

LCD-Anzeige

Deutliche Anzeige des Gerätestatus.

Stromversorgung

Sie können den Scanner mit Batterien, Akkus, wiederaufladbarem Akkupack (nicht im
Lieferumfang enthalten) oder mit einem externen Netzteil (optional erhältlich) benutzen.

Empfangsbereiche

26 – 54 MHz Frequenzband
68 – 88 MHz Frequenzband
137 – 174 MHz Frequenzband
380 – 512 MHz Frequenzband

Eine Auflistung der Frequenzen finden Sie unter dem Punkt „Suchbänder“ in dieser
Bedienungsanleitung.

Wir empfehlen Ihnen, die Serien-Nummer des Scanners hier einzutragen. Sie
finden die Nummer auf der Rückseite des Gerätes.

Serien-Nummer: .................................................

2

COM303 50-Channel
Portable Scanner

B120 (COM303) Manual D 24/4/03 1:53 pm Page 2

Vor Inbetriebnahme des Gerätes

Stromversorgung

Sie haben vier Möglichkeiten der Stromversorgung:
Batterien an den Batterieclip (nicht im Lieferumfang enthalten)
Wiederaufladbares Akkupack (nicht im Lieferumfang enthalten)
Standard AC Netzteil (optional erhältlich)
Autobatterie (DC Zigarettenanzünderadapter optional erhältlich)

Es werden 6 AA Batterien benötigt. Wir empfehlen Alkali Batterien. Sie können auch ein
wiederaufladbares Akkupack oder NiCd Akkus verwenden.

ACHTUNG: Verwenden Sie keine alten und neuen Batterien gleichzeitig, keine Batterien
von unterschiedlichen Typen (Standard, Alkali oder wiederaufladbar), oder
wiederaufladbare Akkus mit unterschiedlicher Kapazität.

Anmerkung:
Sie können das Netzteil oder den Zigarettenanzünderadapter in die

Stromversorgungsbuchse stecken. In diesem Fall werden die Batterien von der
Stromversorgung getrennt. Das Akkupack kann entweder mit einfachen Nickel­Cadmium Batterien oder wiederaufladbaren Nickel-Cadmium Akkus benutzt
werden.

Über die Ladebuchse können Sie ein externes Netzteil zum Betrieb des Scanners

anschließen. Die Batterien bleiben funktionsfähig, wenn Sie ein Ladegerät
anschließen und werden gleichzeitig aufgeladen.

Warnung:
Bei Benutzung der Ladebuchse verwenden Sie ausschließlich wiederaufladbare Akkus!
Wenn Sie versuchen normale Batterien zu laden besteht Explosionsgefahr.

Einlegen der Batterien

Drücken Sie auf die Batteriefachabdeckung auf der Unterseite des Scanners und

schieben Sie die Abdeckung in Richtung des Pfeiles.
Schieben Sie die Batteriehalterung aus dem Batteriefach.
Legen Sie 6 AA Batterien ein. Achten Sie auf die Polung!
Schieben Sie die Batteriehalterung zurück in das Batteriefach.

Achtung: Die Batteriehalterung läßt sich nur auf diese Weise in das Batteriefach

einschieben. Nicht mit Gewalt einschieben.
Schließen Sie das Batteriefach mit der Abdeckung.

Bei Leistungsabfall der Batterien, leuchtet BATT im Display auf und das Gerät wird alle
3 Sekunden einen Signalton abgeben. Ersetzten Sie sofort alle 6 Batterien oder laden
Sie die Akkus (oder das Akkupack) auf.

Achtung:
Entsorgen Sie die alten Batterien ordnungsgemäß

Benutzung mit AC Netzteil

Wenn Sie das Gerät mit einem Netzteil benutzen möchten, benötigen Sie eine AC/DC
Adapter.

3

B120 (COM303) Manual D 24/4/03 1:53 pm Page 3

Achtung:
Verwenden Sie einen 9 V DC, 200 mA AC Adapter.

Polung: Minus innen. Der Stecker muß genau auf

die Buchse passen. Der von uns empfohlene

Adapter entspricht genau diesen Anforderungen.

Sollten Sie einen falschen Adapter benutzen, kann

der Scanner oder der Adapter Schaden nehmen.
Wenn Sie den Adapter nicht mehr benutzten möchten,

ziehen Sie zuerst den Stecker aus der Wandsteckdose. Erst dann die Verbindung

zum Scanner trennen.
Stecken Sie den Stecker des Adapters in die Stromversorgungsbuchse am Gerät. Dann

den Stecker in die Wandsteckdose stecken

Benutzung über Zigarettenanzünderbuchse

Hierfür benötigen Sie einen DC Adapter.
Achtung:

Verwenden Sie einen 9 V DC, 200 mA DC Adapter. Polung: Minus innen. Der Stecker

muß genau auf die Buchse passen. Der von uns empfohlene Adapter entspricht

genau diesen Anforderungen. Sollten Sie einen falschen Adapter benutzen, kann

der Scanner oder der Adapter Schaden nehmen.
Um Ihre Fahrzeugelektronik zu schützen, stecken Sie immer zuerst den Adapter in den

Scanner und dann erst in die Zigarettenanzünderbuchse. Ziehen Sie zuerst den

Adapter aus der Zigarettenanzünderbuchse, bevor Sie den Adapter vom Scanner

trennen.

Laden der Akkus oder des Akkupacks

Der Scanner hat eine eingebaute Ladevorrichtung. Sie können wiederaufladbare Nickel­Cadmium Akkus oder ein Akkupack laden, während diese sich im Gerät befinden. Zum
Aufladen, stecken Sie einfach den AC oder DC Adapter in die Ladebuchse.

Wenn die Akkus oder das Akkupack völlig entladen sind, dauert der Ladevorgang ca.
14-16 Stunden. Sie können den Scanner während des Ladevorganges benutzten. Die
Ladezeit wird dann allerdings länger dauern.

Anmerkung:
Akkupack oder Akkus halten länger , wenn diese etwa einmal im Monat völlig entladen
werden. Benutzen Sie den Scanner so lange, bis in der Anzeige BA TT erscheint und der
Scanner alle 3 Sekunden einen T on von sich gibt. Laden Sie dann das Akkupack oder
die Akkus komplett auf.

WICHTIG: Wenn die Akkus oder das Akkupack am Ende ihrer „Lebenszeit“ sind,
müssen diese ordnungsgemäß entsorgt wer den.

4

B120 (COM303) Manual D 24/4/03 1:53 pm Page 4

Anschluß der Antenne

Richten Sie die Schlitze an der Antenne so aus, daß diese genau mit denen auf der

Antennenbuchse übereinstimmen.
Drücken Sie die Antenne in die Buchse und drehen Sie die Antenne im Uhrzeigersinn,

bis sie fest in der Buchse sitzt.
Die Antennenbuchse auf der Oberseite des Gerätes ermöglicht den Anschluß einer

Vielzahl von verschiedenen Antennen. Statt der mitgelieferten Antenne können Sie auch
eine externe Mobilantenne oder eine Stationsantenne anschließen.

Der Anschluß erfolgt wie bei der mitgelieferten Antenne (Antenne – Kabel – Scanner).

Gürtelclip

Benutzen Sie den Gürtelclip, wenn Sie das Gerät währ end eines Spazierganges mit sich
führen möchten. Schieben Sie den Gürtelclip einfach über Ihren Gürtel oder über den
Hosenbund.

Ohrhörer/Kopfhörer

Stecken Sie einen Ohrhörer oder einen Mono-Kopfhörer (3,5 mm Klinkenstecker) in die
Kopfhörerbuchse auf der Oberseite des Scanners. Der interne Lautsprecher wird
stummgeschaltet.

Achtung:

Um Ihr Gehör zu schützen, befolgen Sie folgende Richtlinien:
Stellen Sie die Lautstärke nicht zu laut. Ein zu lautes Hören kann zu dauerhaften

Gehörverlust führen.

Warnung:

Benutzen Sie keinen Ohrhörer oder Kopfhörer, wenn Sie mit dem Motorrad oder dem
Fahrrad am Straßenverkehr teilnehmen. In diesem Fall können Sie eine Gefahr für
andere Verkehrsteilnehmer darstellen.

Externer Lautsprecher

In lauter Umgebung kann ein externer Lautsprecher für besseren Hörkomfort sorgen.
Stecken Sie das Lautsprecherkabel mit einem 3,5mm Klinkenstecker in die
Lautsprecherbuchse am Scanner.

5

B120 (COM303) Manual D 24/4/03 1:53 pm Page 5

Ihr Scanner

T astaturfeld
SCAN

/ Suchlauf Suchlauf durch die programmierten Kanäle

MANUAL

Manueller Zugriff auf einzelne Kanalnummern. Suchlauf wird unterbrochen

BAND

Auswahl eines vorprogrammierten Suchbandes
MON / Monitor Funktion Zugriff auf die Monitor

Funktion/Überwachungskanal

LIGHT / Licht Hintergrundbeleuchtung ein/aus
UP/DOWN T asten

Suchen auf- oder abwärts von der derzeitigen
Frequenz. Suchrichtung im Suchlauf bestimmen.

Schlüssel Symbol Tastatursperre ein/aus
CLEAR / Korrektur

Korrektur einer falschen Eingabe
PGM / Programmieren

Programmierung von Frequenzen in die Kanäle

Ziffern

Zur Eingabe der Ziffern für Kanäle oder Frequenzen
DL Y / Suchlaufverzögerung (auch Dezimalpunkt)

Zum Programmieren einer Suchlaufverzögerung von 2 Sekunden oder zur Eingabe des
Dezimalpunktes (nötig bei der Eingabe von Frequenzen)

L-OUT/E / Lockout/Enter
Zum Ausblenden ungewollter Kanäle oder zur Bestätigung der eingegebenen
Frequenzen

Display
MAN

– Manueller Betrieb

SCAN – Suchlauf
MON – Überwachungskanal
BATT – Batterieanzeige
L/O – Ausblendfunktion
SRCH – Suchen in einem Band oder nach einer Frequenz
UP/DOWN – Suchlaufrichtung
DELAY– Suchlaufverzögerung
PGM – erscheint während der Programmierung von Frequenzen in die Kanäle

6

B120 (COM303) Manual D 24/4/03 1:53 pm Page 6

(Schlüssel-Symbol – Tastatursperre
ch – Kanalnummer

-d – Direkte Frequenzsuche

000.000 – Frequenzanzeige
Error – Fehleranzeige
dUPL (Duplizieren) – Anzeige, daß eine Frequenz bereits gespeichert ist.

Suchbänder

Ihr Scanner kann über 27.000 verschiedene Frequenzen absuchen. Viele dieser
Frequenzen sind gruppiert und in Speicher abgelegt, die Suchbänder genannt werden.

Band Angezeigter Suchbereich (MHz) Beschreibung

0 26 – 40 VHF Lo
1 40 – 54 VHF Lo
2 68 – 78 VHF Lo
3 78 – 88 VHF Hi
4 137 – 144 VHF Hi
5 144 – 146 2-Meter Amateur Radio
6 146 – 174 VHF Hi
7 410 – 430 UHF
8 430 – 440 70 cm Amateur Radio
9 440 – 470 UHF

Sie können diese Bänder schnell absuchen, um aktive Frequenzen zu finden, die Sie
in die Kanäle abspeichern möchten. Beispiel: Sie möchten nur Übertragungen im
Amateurfunkbereich suchen. Suchen Sie nur die Bänder ab, in denen üblicherweise
diese Übertragungen sind (Bänder 5 und 8).

Anmerkung: Die Frequenzen in den Suchbändern sind vorprogrammiert. Sie können
nicht geändert werden.

Monitor Memory (Kurzspeicher)

Der Scanner verfügt auch über einen Kurzspeicher, in den Sie zeitweilig Frequenzen
speichern können. Danach können Sie sich überlegen, ob Sie diese Frequenzen im
Scanner abspeichern möchten. Das ist praktisch, wenn Sie während des Suchlaufes
durch das gesamte Band eine aktive Frequenz finden und diese schnell speichern
möchten. Siehe auch „Direkter Suchlauf“.

Bedienung

Ein/Ausschalten des Scanner/Lautstärke und Squelch Einstellung

Anmerkung: Vergewissern Sie sich, daß die Antenne angeschlossen ist, bevor Sie den
Scanner einschalten.

Drehen Sie den SQUELCH Regler im Uhrzeigersinn bis zum Anschlag auf.
Drehen Sie den VOLUME Regler im Uhrzeigersinn so weit, bis es klickt und ein

Rauschen zu hören ist.
Drehen Sie den SQUELCH Regler im Uhrzeigersinn bis das Rauschen aufhört.

Anmerkung:
Wenn der Scanner bei einem ungewollten oder schwachen Signal stoppt, drehen Sie

den Squelch Regler im Uhrzeigersinn, um das Signal zu unterdrücken. Möchten

Sie eine schwache oder weit entfernte Station empfangen, drehen Sie den

7

B120 (COM303) Manual D 24/4/03 1:53 pm Page 7

Squelch Regler entgegen dem Uhrzeigersinn.
Ist der Squelch so eingestellt, werden Sie immer ein Rauschen hören. Der Scanner kann

nicht ordentlich die Frequenzen absuchen.
Wurden keine Frequenzen gespeichert, ist ein Suchlauf nicht möglich.

Speichern von Frequenzen

Sie können Ihnen bekannte Frequenzen manuell speichern. Frequenzen, die während
des Bandsuchlaufes gefunden werden, können direkt gespeichert werden. Im
Kurzspeicher kann eine Frequenz zwischengespeichert werden, um sie dann später
abzuspeichern.

Wenn Sie keine Frequenzliste Ihrer Region haben, befolgen Sie die Schritte, die in den
Punkten „Bandsuchlauf“ oder „Dirketer Suchlauf“ beschrieben werden.

Manuelle Frequenzspeicherung

Wenn Ihnen eine Frequenz bekannt ist, können Sie diese direkt abspeichern.
Taste PGM drücken. PGM wird im Display angezeigt.

Geben Sie über die Tastatur die gewünschte Kanalnummer ein, unter der Sie die

Frequenz speichern möchten (1-50). PGM erscheint wieder im Display. Sie

können auch die PGM Taste so lange drücken, bis die gewünschte Kanalnummer

erscheint.
Nun geben Sie die gewünschte Frequenz ein (mit dem Deziamalpunkt – Taste DLY/.)
Drücken Sie E als Bestätigung.

Anmerkung:
Sollten Sie eine ungültige Frequenz unter Punkt 3 eingeben, wird ERROR angezeigt, die

Kanalnummer erscheint und der Scanner gibt drei Mal ein Signal ab, nachdem

Sie E gedrückt haben. Wiederholen Sie dann einfach die Punkte 3 und 4.
Der Scanner rundet automatisch die eingegebene Frequenz nach unten auf die nächst

mögliche Frequenz ab. Beispiel: Eingabe – 151.4730 ; Anzeige – 151.4700
Ist die von Ihnen eingegebene Frequenz bereits gespeichert, wird dUPL (Duplikat)

angezeigt und die niedrigste Kanalnummer, die diese Frequenz enthält wird für

ca. 3 Sekunden im Display angezeigt. Soll die Frequenz trotzdem gespeichert

werden, drücken Sie erneut E.
Wiederholen Sie die Punkte 2 bis 4, um weitere Frequenzen in Kanäle abzuspeichern.

Bändersuchlauf

Sie wollen unbekannte Frequenzen speichern. Suchen Sie die vorprogrammierten
Suchbänder nach aktiven Frequenzen ab und speichern diese in den Kanälen ab.

Suchen und speichern

Drücken Sie die Taste BAND. Die zuletzt ausgewählte Bandnummer und der

Frequenzbereich erscheinen für ca. 2 Sekunden im Display.
Innerhalb dieser 2 Sekunden drücken Sie die gewünschte Bandnummer (0-9) oder

drücken Sie die BAND Taste so lange, bis die gewünschte Bandnummer

erscheint. Nach weiteren 2 Sekunden erscheint SRCH UP, der nächste freie

Kanal erscheint und der schnelle Suchlauf aufwärts wird gestartet (von der

niedrigsten zur höchsten Frequenz).
Anmerkung:

Um die Suchlaufrichtung zu ändern, drücken Sie die DOWN Taste für ca. 1 Sekunde.
Um den Suchlauf in kleineren Schritten auf- oder abwärts zu starten (in Schritten von

5 bis 12,5 kHz, je nach Band) drücken Sie immer wieder die UP oder DOWN

T aste.
Der Scanner hält auf einer aktiven Frequenz an.

8

B120 (COM303) Manual D 24/4/03 1:53 pm Page 8

Die gewünschte Frequenz kann nun in den derzeitig angezeigten Kanal

abgespeichert werden indem Sie die Taste E drücken. Die Frequenz wird

abgespeichert und der nächste freie Kanal wird angezeigt. Der Suchlauf geht

weiter.
Anmerkung:

Haben Sie eine Frequenz in den letzten freien Kanal abgespeichert, wird –ch

angezeigt. Wenn Sie nun versuchen eine Frequenz abzuspeichern, erscheint

kurz Ch FULL. Möchten Sie mehr Frequenzen speichern, müssen Sie zuerst

einige Kanäle löschen (siehe auch „Löschen eines Kanals“)

Direkte Suche

Es ist möglich, ausgehend von der angezeigten Frequenz, auf- oder abwärts
Frequenzen zu suchen und diese in den Kurzspeicher zu speichern.

Taste MANUAL oder PGM drücken und über die Tastatur die Frequenz eingeben, bei

der die Suche beginnen soll.
Anmerkung:

Um die Suche von einer Frequenz zu starten, die Sie bereits in einem Kanal
abgespeichert haben, drücken Sie MANUAL oder PGM, geben die gewünschte
Kanalnummer ein und drücken erneut MANUAL oder PGM.

Drücken Sie die UP oder DOWN Taste für ca. 1 Sekunde, um den Suchlauf zu

starten. Der Suchlauf wird unterbrochen, wenn ein Signal anliegt.
Um die Frequenz im Kurzspeicher abzulegen, drücken Sie einfach die MON Taste.

Im Display wird MON angezeigt.
Der Suchlauf wird fortgesetzt, wenn Sie die UP oder DOWN Taste für ca. 1 Sekunde

drücken.

Übertragen einer Frequenz aus dem Kurzspeicher in einen Kanal

Drücken Sie die MANUAL Taste, geben die gewünschte Kanalnummer ein und

drücken die PGM Taste. PGM, die Frequenz oder 000.000 erscheinen im

Display und der ausgewählte Kanal wird angezeigt.
Drücken Sie die MON Taste. MON und die Frequenz werden angezeigt und die

Kanalnummer blinkt auf.
Taste E drücken. Anzeige MON erlischt. Die Kanalnummer blinkt nicht mehr auf. Der

Scanner speichert die Frequenz in dem ausgewählten Kanal ab.

Überwachen eines gespeicherten Kanals

Es ist möglich, einen bestimmten Kanal zu überwachen, ohne den Suchlauf zu
starten. Dieses ist zweckmäßig, wenn Sie eine Notfallübertragung auf einem Kanal
empfangen und nichts verpassen möchten. Die Überwachung des Kanals ist auch
möglich, wenn einmal nicht gesprochen wird.

MANUAL Taste drücken.
Kanalnummer eingeben
MANUAL Taste erneut drücken.

Kanalsuchlauf

Um den Kanalsuchlauf nach der Überwachung (Monitor) eines Kanals zu starten
drücken Sie die SCAN Taste.

9

B120 (COM303) Manual D 24/4/03 1:53 pm Page 9

SCAN und UP erscheinen und der Scanner beginnt mit dem schnellen Suchlauf
aufwärts bis ein Signal anliegt.

Liegt ein Signal an, wird der Suchlauf so lange unterbrochen. Die Kanalnummer und
Frequenz werden angezeigt. Der Suchlauf startet automatisch nach Beendigung der
Sendung auf dieser Frequenz.

Anmerkung:
Es müssen Frequenzen in den Kanälen gespeichert sein, um den Kanalsuchlauf zu

starten.
Die Suchrichtung wird über die UP oder DOWN Tasten geändert.
Leere Kanäle werden nicht abgesucht.

Kurzspeicher abhören

Möchten Sie die im Kurzspeicher abgespeicherte Frequenz hör en, drücken Sie erst
die MANUAL Taste und dann die MON T aste. MAN, MON und die gespeicherte
Frequenz werden angezeigt.

Löschen eines Kanals

Drücken Sie die MANUAL Taste.
Geben Sie über die Tastatur die gewünschte Kanalnummer ein, die die zu löschende

Frequenz enthält. Drücken Sie dann PGM. Sie können auch PGM so lange

drücken, bis die gewünschte Kanalnummer angezeigt wird. Im Display

erscheint PGM.
Drücken Sie die CLEAR Taste. Die Frequenz blinkt auf.
Drücken Sie die L-OUT-Taste (siehe auch „Ausblenden eines Kanals“). Im Display

erscheint L/O und die Kanalnummer blinkt auf. Die Frequenzanzeige ändert

sich auf 000.000, um anzuzeigen, daß die Frequenz gelöscht wurde.
Möchten Sie weitere Frequenzen löschen, wiederholen Sie die Punkte 2 bis 4.

Besondere Funktionen

DELAY – Suchlaufverzögerung

Viele Hersteller verwenden ein Zwei-Wege-Funkgerät das zwischen Anfrage und
Antwort eine Pause von einigen Sekunden hat. Um zu verhindern, daß man die
Antwort verpaßt, können Sie eine 2-Sekunden-Suchlaufverzögerung in jeden Kanal
programmieren. Liegt ein Signal an, erscheint DELAY im Display und der Suchlauf
beginnt erst nach einer Verzögerung von 2 Sekunden nachdem die Sendung
beendet wurde.

Programmierung der 2-Sekunden-Suchlaufverzögerung:
Liegt während des Suchlaufes ein Signal an, drücken Sie schnell die DLY Taste,

bevor der Suchlauf weitergeht.
Ist der gewünschte Kanal nicht ausgewählt, wählen Sie ihn manuell aus und drücken

dann die DLY T aste.
Drücken Sie die DLY Taste während des Suchlaufes.

DELAY erscheint im Display und der Scanner fügt automatisch die 2-Sekunden­Suchlaufverzögerung ein, wenn ein Signal anliegt.

Ausblenden eines Kanals

Der Suchlauf von interessanten Kanälen wird schneller, wenn Sie ungewollte Kanäle
ausblenden. Wählen Sie den auszublendenden Kanal aus und drücken die L-OUT
Taste. Im Display wird L/O angezeigt.

Um den Kanal wieder in den Suchlauf einzubinden, wählen Sie den Kanal wieder aus
und drücken die L-OUT Taste so lange, bis L/O aus der Anzeige gelöscht wird.

B120 (COM303) Manual D 24/4/03 1:53 pm Page 10

Anmerkung:
Ausgeblendete Kanäle können noch immer manuell ausgewählt werden.
Leere Kanäle werden automatisch ausgeblendet.

Hintergrundbeleuchtung

Bei schlechten Lichtverhältnissen können Sie die Hintergrundbeleuchtung
einschalten. Drücken Sie die LIGHT Taste. Das Display wird für ca. 5 Sekunden
beleuchtet. Möchten Sie die Hintergrundbeleuchtung vor Ende der 5 Sekunden
ausschalten, dann drücken Sie erneut die LIGHT Taste.

Tastaturquittungston EIN / AUS

Bei Benutzung der Tastatur ertönt ein Quittungston. (Außer beim
Schlüssel/Tastatursperre oder der Beleuchtung)

Ist Ihr Gerät eingeschaltet, drehen Sie den Lautstärkeregler im Uhrzeigersinn bis das

Gerät ausgeschaltet ist.
Schalten Sie das Gerät ein, während Sie die Tasten 2 und E gedrückt halten.
Lassen Sie die Tasten 2 und E nach ca. 1 Sekunde los.

T astatursperr e

Wenn Sie Ihren Scanner programmiert haben, können Sie die Einstellungen vor
ungewolltem Verstellen schützen, indem Sie die Tastatursperre aktivier en. Ist die
Tastatursperre aktiviert, sind Licht, Lautstärke und Squelch die einzigen Tasten, die
noch bedienbar sind (der Suchlauf ist weiterhin in Funktion).

Um die Tastatursperre einzuschalten, drücken Sie für ca. 3 Sekunden die (KEY) Taste
bis das Symbol (KEY) im Display erscheint. Wenn der Tastaturquittungston
eingeschaltet ist, wird die Einstellung der Tastatursperre mit 3 Tönen bestätigt. Die
Tastatursperre wird ausgeschaltet, indem Sie erneut die (KEY) Taste für ca. 3
Sekunden drücken, bis das Symbol (KEY) im Display erlischt.

Allgemeine Hinweise

Birdie Frequenzen

Jeder Scanner hat Birdie Frequenzen. Birdies sind Signale, die im Empfangsteil des
Scanners produziert werden. Die Birdies können Übertragungen auf der gleichen
Frequenz stören. Sie hören dann nur Störgeräusche auf dieser Frequenz. Wenn es
keine schwerwiegende Störung ist, können Sie den Birdie mit dem Squelch
ausblenden.

Um Birdies ausfindig zu machen, entfernen Sie die Antenne vom Scanner.
Vergewissern Sie sich, daß keine weiter en Sender, wie Radio oder TV, angeschaltet
sind. Benutzen Sie die Suchfunktion und scannen Sie jedes Frequenzband von der
niedrigsten bis zur höchsten Frequenz. Gelegentlich wird der Suchlauf unterbrochen
werden. Sie hören keine Übertragung. Dieses ist ein Birdie. Schreiben Sie sich diese
Birdies auf, um später darüber Bescheid zu wissen.

Spezielle Intervalle

Frequenzen in verschiedenen Bändern sind nur über spezielle Intervalle zugänglich.
Beispiel:

Frequenzbereich Spezieller Intervall

26 – 54, 68 – 88, 137 – 144 und 146 – 174 MHz 5,0 kHz Schritte
144 – 146 und 380 – 512 MHz 12,5 kHz Schritte

11

B120 (COM303) Manual D 24/4/03 1:53 pm Page 11

Reset / Initialisierung (Rücksetzung)

Es kann unter Umständen nötig sein, das Gerät zurückzusetzen.
WICHTIG: Wenn Sie Probleme haben, versuchen Sie erst einen Reset durchzuführen.

Wenn dieses nicht geht, können Sie das Gerät in den Auslieferungszustand
zurücksetzen. Eine Rücksetzung löscht alle gespeicherten Frequenzen.

Reset

Stellen Sie den Scanner aus und wieder an.
Führen Sie einen spitzen Gegenstand (z.B. eine

Büroklammer) in die RESET Öffnung an der Seite

des Scanners. Drücken Sie vorsichtig den RESET

Knopf in der Öffnung. Das Display erlischt, danach

erscheinen die Anzeigen wieder.

Initialisierung / Rücksetzung

Wichtig: Hierbei werden alle gespeicherten Frequenzen aus den Kanälen gelöscht
und das Gerät in seinen Auslieferungszustand zurückgesetzt. Führen Sie eine
Rücksetzung nur durch, wenn das Gerät nicht einwandfr ei arbeitet.

Stellen Sie den Scanner aus und wieder an.
Während Sie die CLEAR Taste gedrückt halten, führen Sie einen spitzen Gegenstand

(z.B. eine Büroklammer) in die RESET Öffnung an der Seite des Scanners.

Drücken Sie vorsichtig den RESET Knopf in der Öffnung. Das Display wird

schwarz, dann erscheinen die Anzeigen wieder.
Anmerkung:

Lassen Sie erst den RESET Knopf los, bevor Sie die CLEAR Taste loslassen. Sonst
werden die Speicher nicht gelöscht.

Wenn die Anzeige im Display wieder funktioniert, lassen Sie die CLEAR Taste los.

Pflege und Instandhaltung

Folgende Empfehlungen über Pflege und Instandhaltung sind hilfreich, damit Sie
lange Spaß an Ihrem Gerät haben.

Halten Sie Ihren Scanner trocken. Wenn er feucht wird, trocknen Sie ihn sofort.
Benutzen Sie nur neue Batterien in der richtigen Größe und Art. Entfernen Sie alte

und schwache Batterien. Diese können auslaufen und die elektronischen
Schaltungen zerstören.

Benutzen Sie Ihren Scanner vorsichtig. Stürze verursachen Schäden an den
elektronischen Schaltungen.

Benutzen Sie den Scanner nur in normal temperierten Räumen (auch
Aufbewahrung). Extreme Temperaturschwankungen können die Lebenszeit Ihres
Gerätes verkürzen, die Batterien können Schaden nehmen und Plastikteile können
zerstört werden oder schmelzen.

Lassen Sie keinen Staub oder Schmutz an das Gerät kommen. Dieses kann zur
frühzeitigen Abnutzung der Teile führen.

Wischen Sie das Gerät gelegentlich mit einem trockenen weichen Tuch ab. Benutzen
Sie keine scharfen Chemikalien, Reinigungsmittel oder Lösungsmittel zum Reinigen
des Scanners.

12

B120 (COM303) Manual D 24/4/03 1:53 pm Page 12

13

TROUBLESHOOTING

If your scanner is not working as it should, these suggestions might help you eliminate the problem. If the scanner still does not operate

properly, take it to your local store for assistance.

Problem Possible Causes Remedies

The scanner does not work at all The AC or DC adapter is not properly Be sure the adapter is plugged into a working

connected AC outlet or cigarette-lighter socket, and is

fully inserted into the scanner’s PWR jack

The internal batteries/battery pack Charge the rechargeable batteries or battery

needs to be recharged, or the non- pack, or replace non-rechargeable batteries

rechargeable batteries are dead with fresh batteries

Poor or no reception. Improperly connected antenna. Be sure the antenna is properly connected.

Programmed frequencies are the Avoid programming “Birdie Frequencies”

same as birdie frequencies

Scanner is on, but does not scan SQUELCH is not correctly adjusted. Adjust SQUELCH clockwise (see “Turning On the

Scanner/Setting Volume and Squelch

In the scan mode, the scanner locks on Programmed frequencies are the Avoid programming “Birdie Frequencies” or

frequencies that have an unclear same as birdie frequencies only listen to them manually.

transmission

B120 (COM303) Manual D 24/4/03 1:53 pm Page 13

14

Technische Daten

Frequenzbereich 26 – 54 MHz

68 – 88 MHz
137 – 174 MHz

380 – 512 MHz
Kanäle 50 Kanäle / 1 Memory Kanal
Empfindlichkeit (20dB S/N) 26 – 54 MHz 0,7 µV

68 – 88 MHz 0,7 µV

137 – 174 MHz 0,7 µV

380 – 512 MHz 0,7 µV
Selektivität +/- 10 kHz -6 dB

+/- 18 kHz -50 dB
Störstrahlung 26 – 54 Mhz 50 dB bei 41 MHz

68 – 88 MHz 50 dB bei 78 MHz

137 – 174 MHz 50 dB bei 154 MHz
Scanngeschwindigkeit bis zu 25 Kanäle/Sekunde
Suchgeschwindigkeit bis zu 50 Schritte/Sekunde
Suchlaufverzögerung 2 Sekunden
Zwischenfrequenzen (IF) 1ste 10.7 MHz

2te 455 MHz
IF Strahlung 70 dB bei 154 MHz
Squelch Empfindlichkeit Schwelle weniger als 0,5 µV

fest (S-N)/N 25 dB
Antennenimpedanz 50 Ohm
Audio Output 200 mW nominal (10% THD)
interner Lautsprecher 36 mm, 8 Ohm Dynamisch
Stromversorgung 9 V DC, 6 AA Batterien,

AC-Adapter/DC-Adapter (9V, 200 mA)
Stromverbrauch 50 mA
Abmessungen (HxBxT) 171 x 59 x 40 mm
Gewicht 240 g ohne Antenne und Batterien
mitgeliefertes Zubehör Antenne

Subject to technical change. Copyright © ALTAI GROUP LTD, Manchester, England.

All rights reserved.

M05 Y00

B120 (COM303) Manual D 24/4/03 1:53 pm Page 14

15

B120 (COM303) Manual D 24/4/03 1:53 pm Page 15

16

B120 (COM303) Manual D 24/4/03 1:53 pm Page 16
