Comsys OND-303 User manual

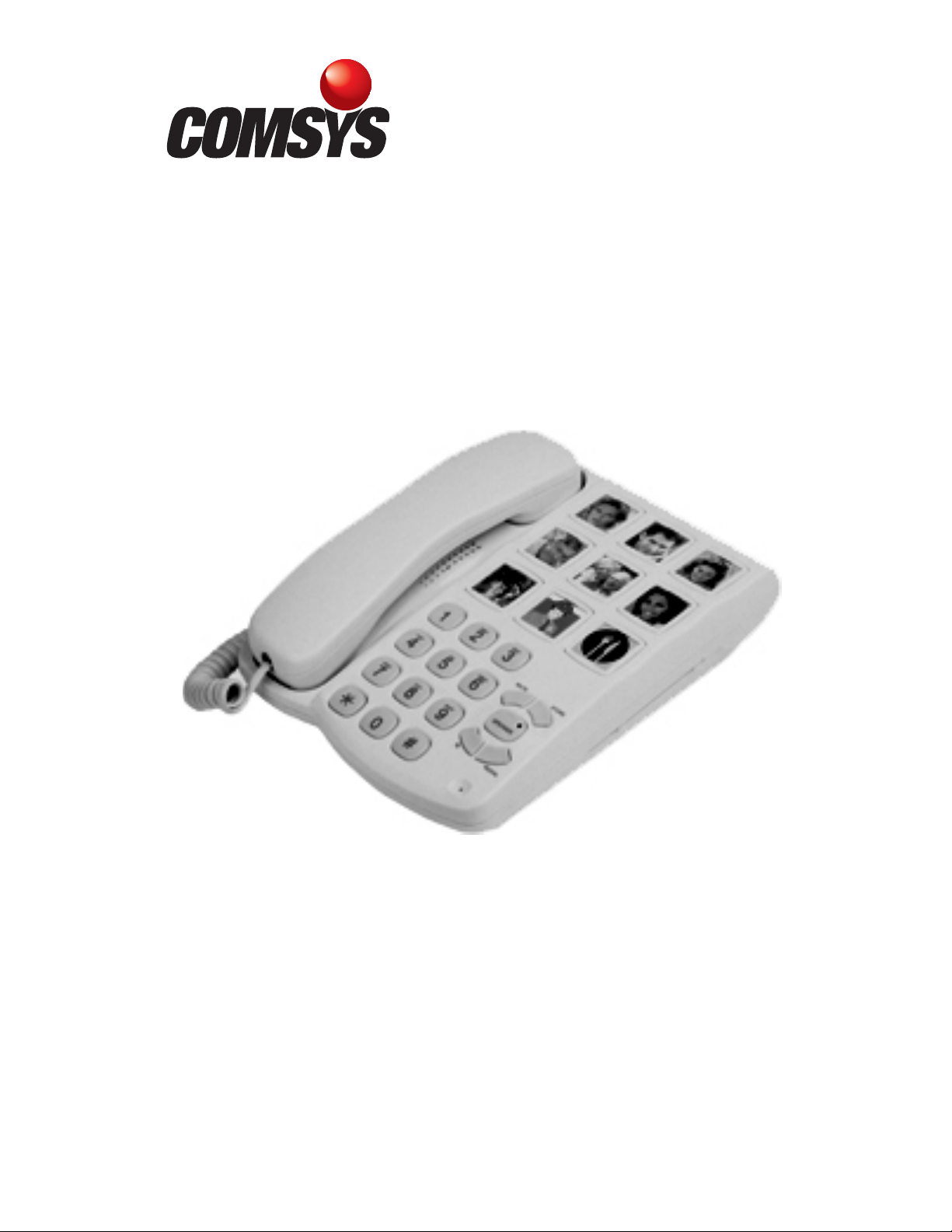

PICTUREPHONE

BRUKSANVISNING

OND-303

OND-303 Sid 2

Picturephone är en rejäl telefon med stora
direktuppringnings-knappar där bilder kan placeras.
Anpassad telefonlur gör den praktisk, samt innehåller
hörslinga för hörapparater.

Har vänthögtalare (händerna fria vid uppringning), samt
lång spiralsladd.

En telefon lämplig för alla åldrar !

Tekniska data:

• Nio knappar med plats för bilder att användas vid

direktuppringning

• Återuppringning av sista slaget nummer

• Vänthögtalare – händerna fria vid uppringning

• Sekretessknapp

• Lång spiralsladd

• För bord eller vägg

• Stor lur med hörslinga

 Provad efter tillämpliga delar enligt TBR21 och

TBR 38 för alleuropeisk anslutning till det
allmänna telenäten

 Uppfyller EU kraven enligt R&TTE direktivet för

CE-märkning

Denna bruksanvisning är med reservation för eventuella
ändringar.

OND-303 Sid 3

INNEHÅLL

Delarna och deras namn ............................……….. 4

Inkoppling .................................................……….. 5

Batterier ....................................................……….. 6

Väggmontering .........................................……….. 7

Montering av bilder ............................….………… 9

Lagra telefonnummer....……………………...…… 10

Ringsignal .................................................……….. 11

Vänthögtalare .....................................……………. 11

Hörslinga .................................................………... 11

Volymkontroll för högtalare telefonlur …….…… 12
Sekretessknapp …………………………………… 12
Paus ………………………………………………. 12

Återuppringning .....................................………….. 12

Plus tjänster (SE) ………………………………… 13

Garanti & Service …………………............…….....15

Deklaration om överensstämmelse 15

OND-303 Sid 4

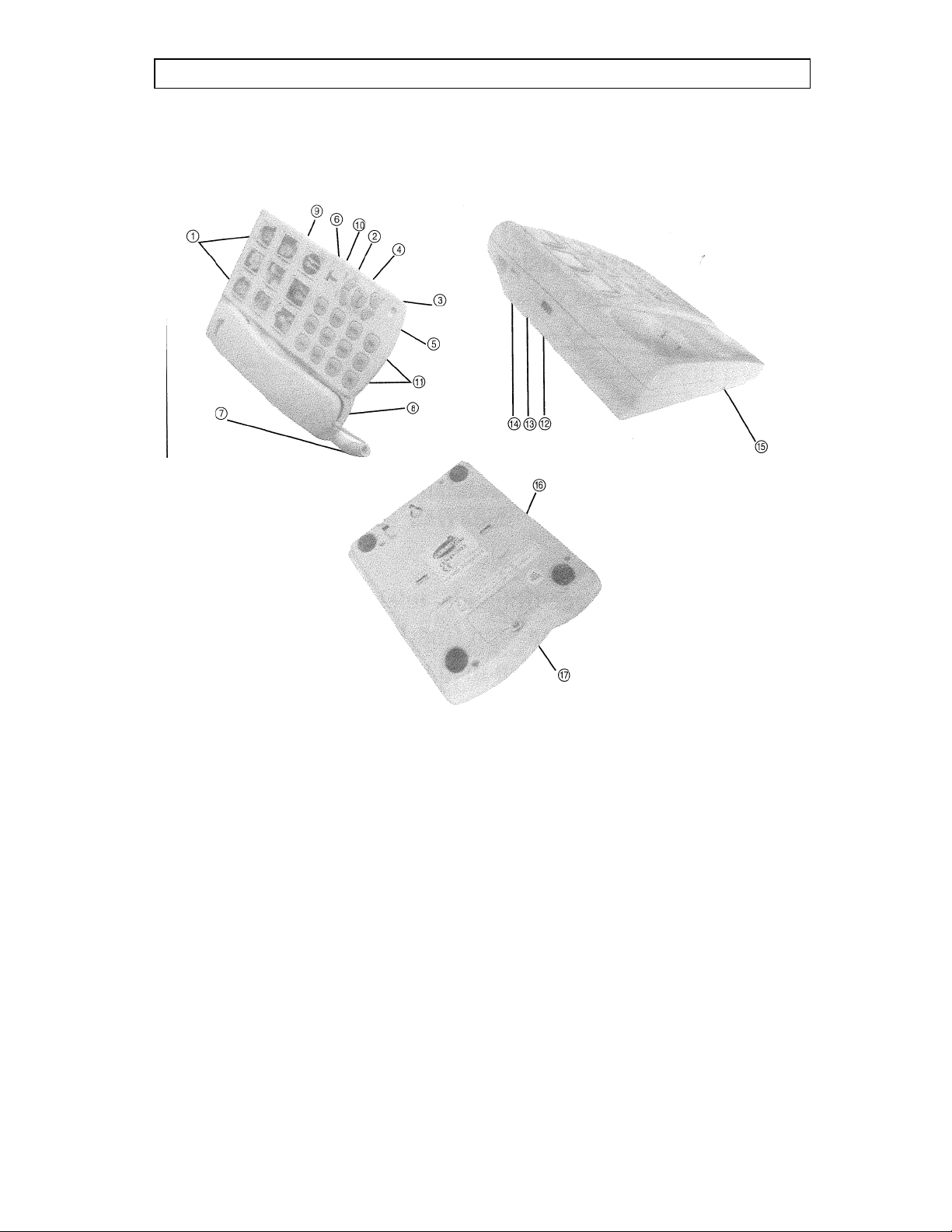

DELARNA OCH DERAS NAMN

1) Direktuppringningsknappar med bilder (9 st)

2) Knapp STORE för lagring i minnen

3) Knapp REDIAL för återuppringning sista nummer

4) Knapp SPEAKER för vänthögtalare

5) R-knapp att användas för olika tele-tjänster

6) Knapp MUTE för att koppla bort mikrofonen

7) Spiralsladd mellan lur och basenhet

8) Telefonlur

9) Volymkontroll för telefonlurens högtalare

10) Volymkontroll för vänthögtalaren

11) Tangentbord

12) Anslutning av sladd till teleuttag

13) Används e j

14) Omkopplare för ljudnivå ringsigna l

15) Anslutning av sladd till telefonlur

16) Plats för montering av vägghållare

17) Batterifack

OND-303 Sid 5

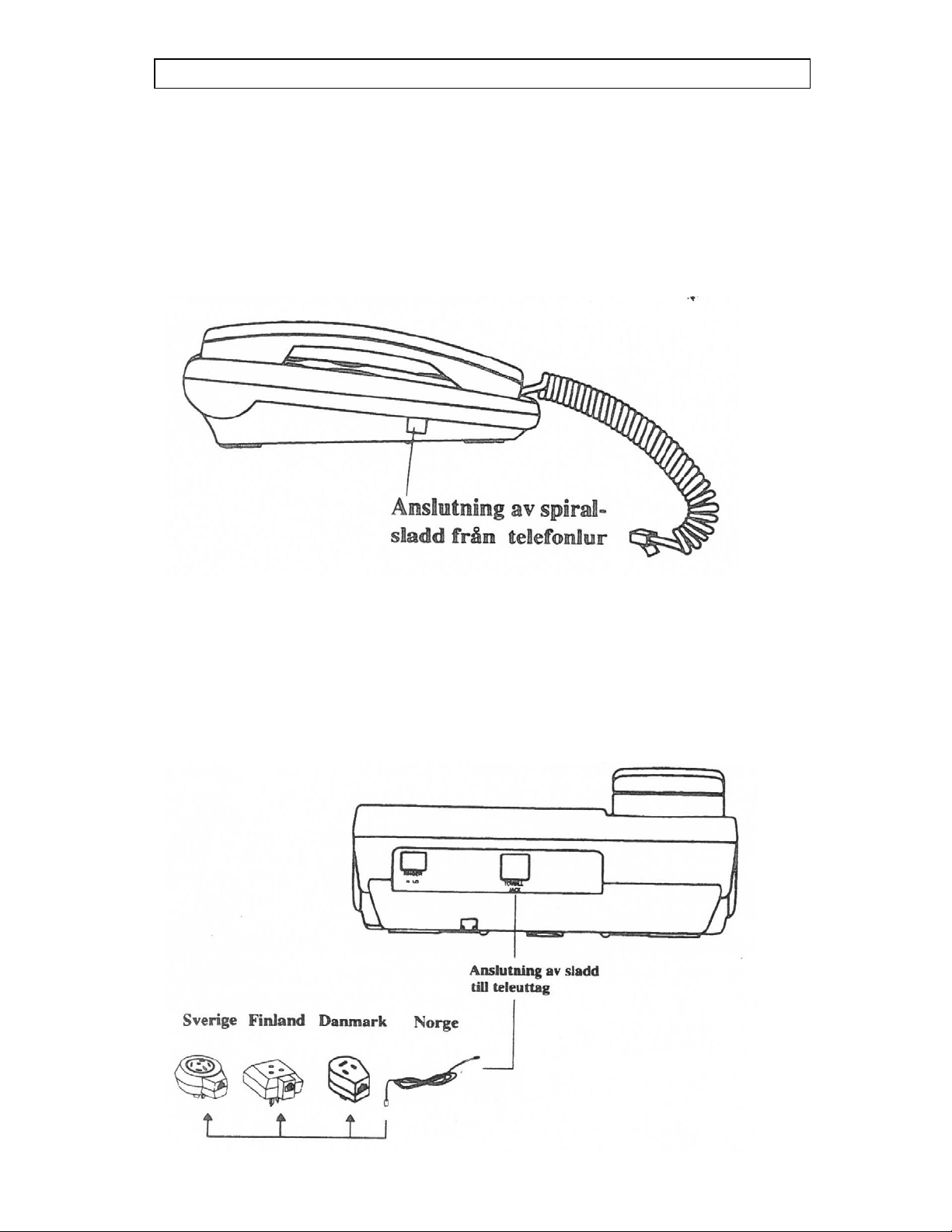

INKOPPLING

1) Anslut spiralsladden från telefonluren till uttaget på
basdelens vänstra sida.

2) Anslut den medföljande telekabelns ena ände på
baksidan av apparaten (märkt TO WALL JACK),
och den andra änden med telepluggen i ett
teleuttag.

OND-303 Sid 6

BATTERIER

Telefonen har plats för 2 st 1,5V batterier typ AA, etc.
Användes alkaliska batterier typ LR03, så ökas
livslängden.

Batterierna är till för att hålla telefonens minnen vid liv
om apparaten inte är inkopplad till telelinjen under en
längre tid.

Batterierna fungerar också för att förstärka ljudet för
vänthögtalaren om apparaten används långt från
telestationen.

Vid låg batterispänning, eller om inga batterier
monteras, så kan telefonen alltid användas att ringa med
eller för att besvara samtal.

Batteriluckan finns under apparaten. Innan luckan
öppnas så drag först ur teleproppen till telenätet, och
skruva därefter ur skruven som låser locket. Tänk på att
lägga i batterierna med rätt polaritet (+/-), vilket finns
markerat i botten på batterifacket.

OND-303 Sid 7

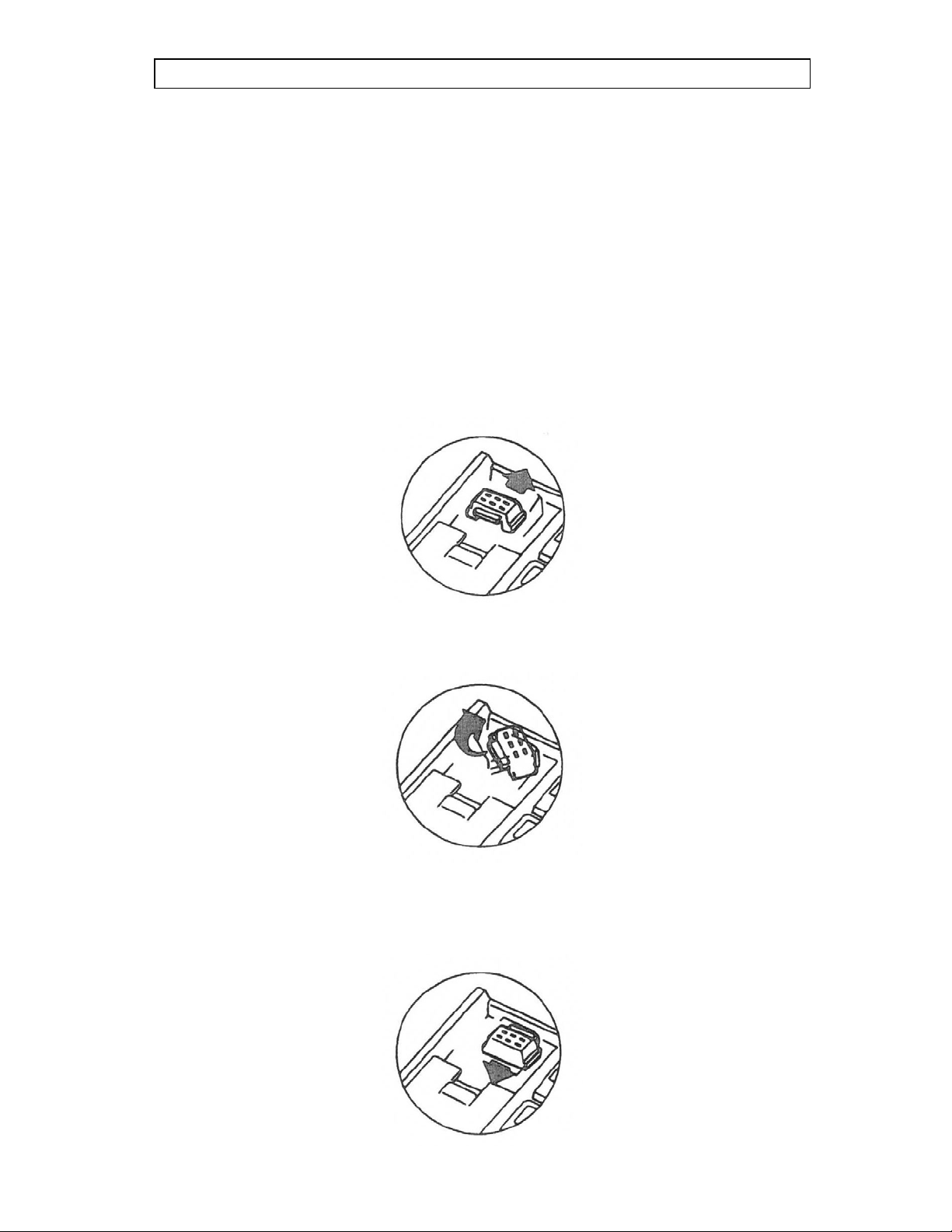

VÄGGMONTERING

Om så önskas kan apparaten väggmontera s med hjälp av
den medföljande vägghållaren :

1) Lossa först lurens hållare i figuren genom att skjuta

den uppåt.

2) Vrid den ett halvt varv.

3) Sätt tillbaka.

OND-303 Sid 8

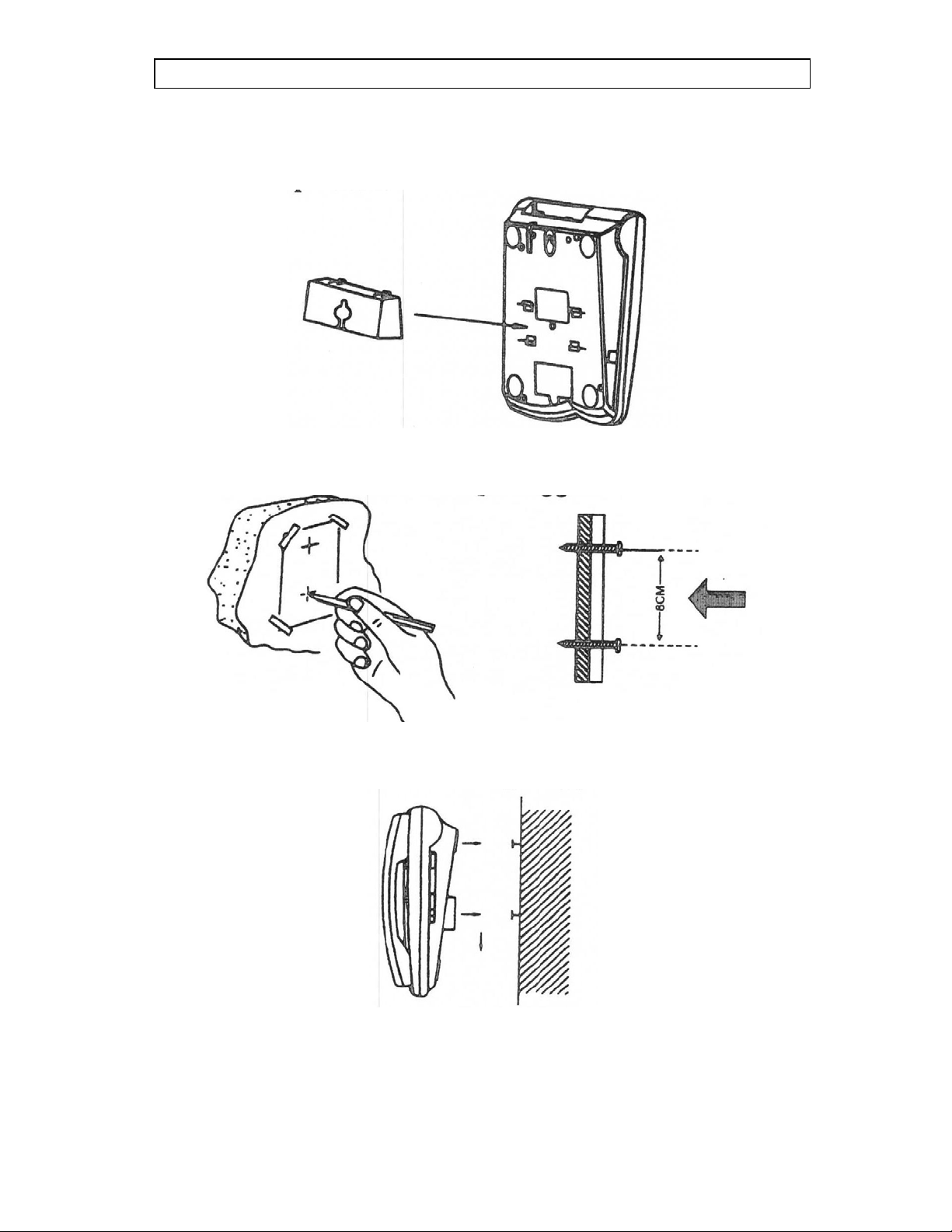

4) Sätt fast den medföljande vägghållaren på baksidan

av apparaten.

5) Märk ut och fäst 2 st 4.5 cm skruvar med a vståndet 8

cm mellanrum lodrä tt på väggen.

6) Passa in skruvarna i de nyckelformade hålen på

telefonens baksida, och skjut appara ten nedåt.

Efterjustera skruvarnas längd så att telefonen sitter

7)

stadigt mot väggen.

OND-303 Sid 9

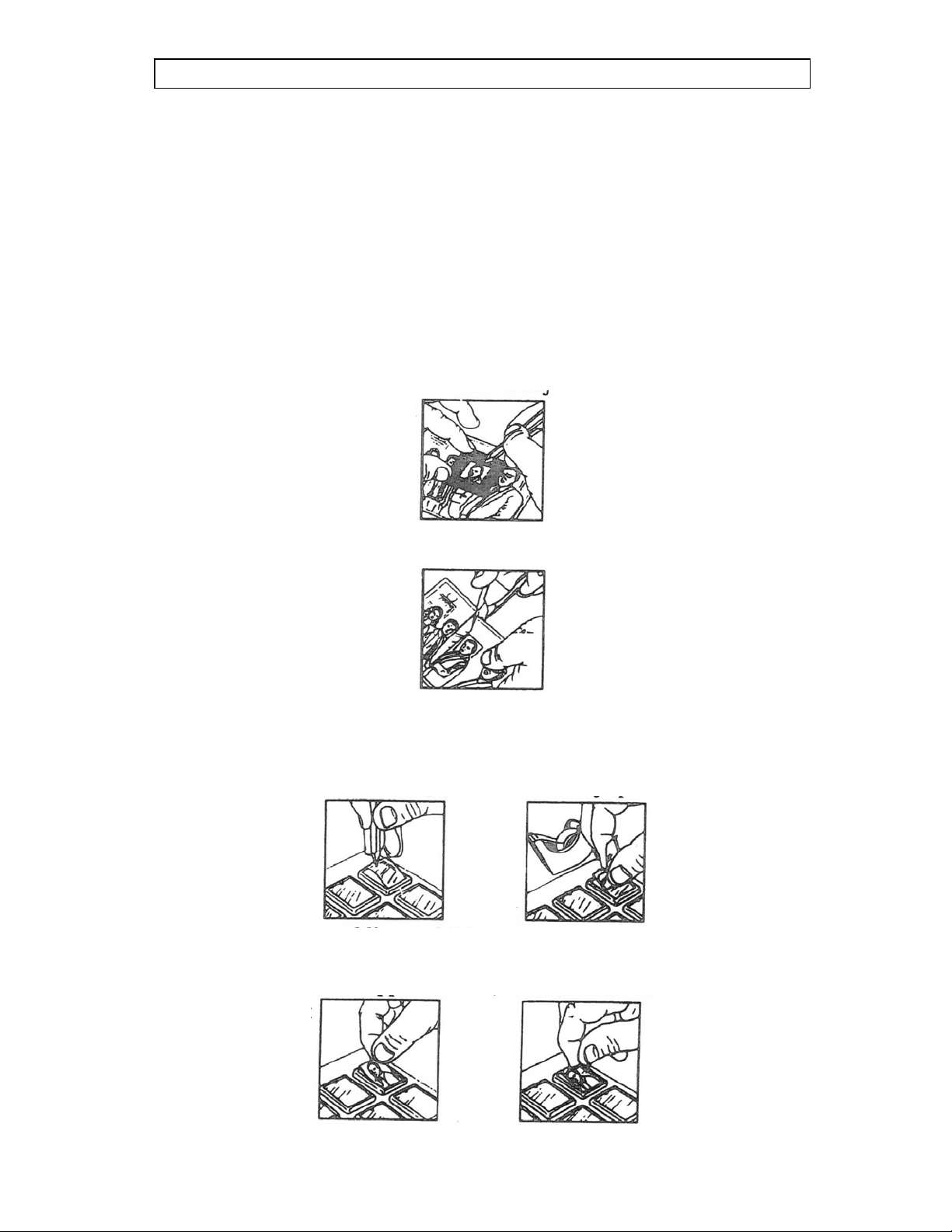

MONTERING AV BILDER

Bilder kan monteras i de nio direktuppringnings­knapparna på följande sätt:

1) Använd den medföljande ramen för hjälp att ma rkera

en önskad bilds storlek

2) Klipp ut bilden

3) Tag bort plastskyddet på knappen med hjälp av tex

ett spetsigt föremål som penna, eller med hjälp av en
bit tejp

4) Lägg i den urklippta bilden, och sätt tillbaka

plastskyddet

OND-303 Sid 10

LAGRA TELEFONNUMMER

Telefonnummer lagras för respektive direktup­pringningsknapp (bild) på följande sätt:

1) Lyft telefonluren

2) Tryck på knappen STORE, och släpp

3) Tryck in det telefonnummer som skall lagras

4) Tryck på den direktuppringningsknapp (bild) där

telefonnumret skall lagras

5) Lägg på luren

Exempel:

Lagra nödnumret 112 på en direktuppringningsknapp

1) Lyft telefonluren

2) Tryck på STORE knappen

3) Tryck 112

4) Tryck på den direktuppringningsknapp där numret

skall lagras

5) Lägg på luren

Ingen uppringning sker under programmeringen.

OND-303 Sid 11

RINGSIGNAL

Apparaten har tonringsignal vars ljudnivå kan reglera s i
två lägen med omkopplaren RINGER på baksidan av
apparaten.
Ringsignalen kan ej frånkopplas som finns markerat på
apparatens baksida (OFF).

VÄNTHÖGTALARE

Uppringning kan ske med luren pålagd, och hä nderna då
fria:
Tryck på knappen SPEAKER. Lampan i knappen
tänds. När kopplingston hörs slå önskat nummer, och
vid svar lyft luren.
För att avbryta uppringning med vänthögtalaren, tryck
ännu en gång på SPEAKER knappen.
Ljudnivån regleras med knappen SPEAKER
VOLUME på höger sida av apparaten.

HÖRSLINGA

Apparaten är i telefonluren utrustad med hörslinga för
mottagning hos hörapparater.

OND-303 Sid 12

VOLYMKONTROLL FÖR

HÖGTALARE TELEFONLUR

Ljudnivån för högtalaren i telefonluren kan ställas in i
tre nivåer LO MID HI med hjälp av omkopplaren

HANDSET VOLUME på höger sida av apparaten.
LO ger den lägsta nivån, och HI den högsta.

SEKRETESSKNAPP

När knappen MUTE är intryckt så kopplas mikrofone n
bort, och motparten hör ej vad som sägs.

PAUS

Med hjälp av knappen REDIAL kan en 3 sekunders
paus göras under det att man slår ett nummer, eller för
lagring i minnet.

ÅTERUPPRINGNING

Senaste manuellt slagna telefonnummer lagras alltid i
minnet, och kan lätt återuppringas med hjälp av
REDIAL -knappen.
Lyft luren, eller tryck på knappen SPEAKER, vänta på
kopplingston, och tryck på REDIAL -knappen.

OND-303 Sid 13

FÖR SVERIGE:

PLUS-TJÄNSTER

Är telefonen ansluten till AXE växel (kontrollera med
Telia på din ort), så ger apparaten med hjälp av
knapparna *, #, och R tillgång till speciella tjänster.
Kontakta Telia för fullständing information. Här följer
ett urval av dessa tjänster:

MEDFLYTTNING
Samtal till din telefon kopplas till ett annan nummer.
Inkoppling: a) Lyft luren för kopplingston

b) Tryck *21* ‹telefonnummer› #

Urkoppling: a) Lyft luren för kopplingston

b) Tryck #21#

VIDAREKOPPLING VID EJ SVAR
Svarar du inte i telefonen inom en viss tid så kopplas
samtalet om till annat nummer.
Inkoppling: a) Lyft luren för kopplingston

b) Tryck *61* ‹telefonnummer› *

Urkoppling: a) Lyft luren för kopplingston

b) Tryck #61#

SAMTAL VÄNTAR
Talar du i telefonen och någon ringe r till dig, så hör du
detta med två korta tonstötar. Du kan då växla mellan
det pågående samtalet och det nya genom att trycka R 2.
För att avsluta det pågående samtalet så tryck R 1.

OND-303 Sid 14

Inkoppling: a) Lyft luren för kopplingston

b) Tryck *43#

Urkoppling: a) Lyft luren för kopplingston

b) Tryck #43#

VÄCKNING
Telefonen ringer på den tidpunkt som du knappar in.

Inkoppling: a) Lyft luren för kopplingston

b) Tryck *55* ‹väckningstid med fyra

siffror, tex 0740› #

Urkoppling: a) Lyft luren för kopplingston

b) Tryck #55#

OND-303 Sid 15

GARANTI & SERVICE

Telefonen är noggrant testad på fabriken före le verans.
Läs alltid noga igenom bruksanvisningen innan garantin
åberopas.

Apparaten har ett (1) års garanti frå n försäljningsdagen
omfattande material- och fabrikationsfel.

Garantin omfattar ej skador som orsakats genom
felaktig skötsel, felaktig användning, åsknedslag, vid
utplånad märkskylt eller serienummer, ej heller vid
ingrepp i apparaten av anna n än av leverantören utsedd
serviceverkstad. Garantin täcker ej uppkomna följdfel
och kostnader av annat slag.

DEKLARATION OM

ÖVERENSSTÄMMELSE

Härmed intygar Ondico AB, Datavägen 14A, 436 32 Askim att
denna produkt Comsys OND-303 PicturePhone står i
överensstämmelse med väsentliga egenskapskrav och övriga
relevanta bestämmelser som framgår av Radio och
Teleterminaldirektivet R&TTE 1999/5/EG.

12340_IB_SE_081117

www.ondico.se
