Page 1
COMPUTHERM
099A
Termostat de cameră digital
programabil
Manual de utilizare
Page 2
Prezentarea generală
a termostatului

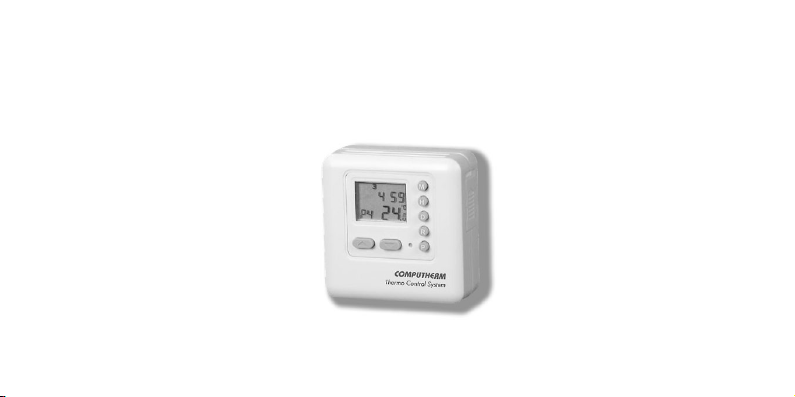

Termostatul de cameră
COMPUTHERM
099A se poate utiliza la majoritatea cazanelor
comercializate in România, cu tensiune de
comandă de 24 V sau 230 V.
Termostatul poate fi programat astfel încât
instalaţia de încălzire să realizeze diferite valori dorite de temperatură la diferite ore dorite
în locuinţa sau biroul Dvs, asigurând CON-
FORT și ECONOMIE.
Termostatul este programat de fabrică astfel
încât realizează 4 temperaturi diferite într-o zi
de lucru și 2 temperaturi diferite pentru sâmbătă și 2 pentru duminică.
Programul realizat de fabrică îl puteţi modifi-
1
Page 3
Utilizarea aparatului
1. Locul de montaj
Aparatul se va monta la 1,5 m înălţime pe
peretele unei încăperi, astfel încât să fie în
zona de circulaţie naturală a aerului, pe
peretele opus radiatorului, dar să nu fie influ-
ca după dorinţă, astfel puteţi realiza programul săptămânal cel mai potrivit pentru Dvs.
Informaţiile afișajului cu cristale lichide
și butoanele termostatului
23
Baterii slabe
numărul de
ordine a zilelor
săptămânii
fixare minute
fixare oră
fixare zi
butonul OK (setare)
selectare program
mărire
temperatură
micșorare
temperatură
RESET
(iniţializare)
afișarea
orei
afișarea
temperaturii
fază de reglaj
a temperaturii
Stare cuplată
numărul
programului
Page 4
Marcaţi locul găurilor pe perete folosind
șablonul din cutie și fixaţi termostatul pe
perete cu ajutorul șuruburilor anexate.
3. Realizarea conexiunilor
Termostatul 099A are un releu de ieșire cu 3
puncte de conexiune fără potenţial electric,
care se găsesc pe circuitul imprimat și devin
vizibile după înlăturarea capacului. Cele 2
conducte ale cablului aparatului de încălzire
enţat de curent sau surse de căldură (horn
cald, frigider, razele soarelui, etc.
2. Montarea termostatului
Îndepărtaţi capacul termostatului actionând
în jos cu o șurubelniţă siguranţa din partea de
sus (între grilaje).
45
Page 5
Nu este adecvat pixul, acele metalice,
creionul.
Dacă tensiunea bateriilor este scăzută, acest
lucru se indică pe afișaj.
5. Fixarea zilei săptămânii și a orei
exacte
Iniţializaţi aparatul prin acţionarea butonului
RESET. Introduceţi ora exactă și ziua cu ajutorul butoanelor D (ziua), H (ora) și M
(minute). Aceste butoane se apasă de mai
se vor conecta la punctele de conexiune NO
(stânga) și COM (mijloc) ale termostatului
montat pe perete - vezi figura din pag. 5.
ATENTIE ! La conectarea termostatului la
aparatul de încălzire trebuie să se respecte în
toate cazurile instrucţiunile producătorului
aparatului de încălzire. După realizarea
conexiunilor se va monta capacul termostatului cu scopul prevenirii electrocutării.
4. Punerea în funcţiune

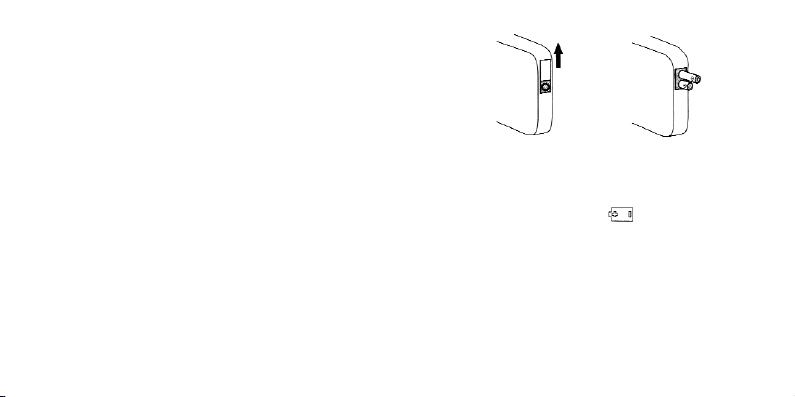

Introduceţi 2 baterii ALCALINE tip AAA în
suportul lor respectând polaritatea.
ATENŢIE! Utilizaţi numai baterii alcaline!
Aduceţi afișajul în starea iniţială acţionând
RESET cu un obiect ascuţit din material neconducător electric, de exemplu lemn, plastic.
67
Page 6
zi de lucru respectiv 2 temperaturi diferite
pentru sâmbătă și 2 pentru duminică. Astfel
pentru luni (1), marţi (2), miercuri (3), joi (4)
și vineri (5) programul modifică în mod
automat temperatura de 4 ori într-o zi, în 4
perioade ale zilei (P1, P2, P3 și P4). Perioadele
sunt definite prin ora la care se încep, precum
și prin temperatura programată. Sâmbăta (6)
sunt 2 perioade diferite (P5, P6). Duminică
(7) sunt tot 2 perioade diferite (P7, P8).
Programul realizat de fabrică îl puteţi modifica după dorinţă, astfel obţineţi programul
săptămânal cel mai potrivit pentru Dvs
multe ori, în vederea modificării valorilor
respective. Dacă ţineţi apăsat butonul D, H
sau M mai mult de 3 secunde, atunci valoarea
se modifică rapid.
Când aţi apăsat unul din butoanele D, H sau M
rămâne pe afișaj numai ziua și ora. Acţionaţi
butoanele pentru a obţine valorile dorite și
fixaţi - le acţionând butonul R. Apar acum din
nou toate datele uzuale pe afișaj. Dacă nu aţi
acţionat butonul R, după 10 secunde aparatul
fixează în mod automat datele introduse.
6. Programarea orelor de comutare și a
temperaturilor diferitelor perioade ale
zilei, modificarea programului
Termostatul este programat de fabrică astfel
încât realizează 4 temperaturi diferite într-o
89
Page 7
și zilele lucrătoare în care sunt acestea valabile
( 1 2 3 4 5 ). Apăsând de mai multe ori pe
butonul P parcurgeţi perioadele P2, P3, P4 ale
zilelor lucrătoare, după care apare P5, P6 valabile pentru sâmbătă și P7, P8 valabile pentru
duminică. De fiecare dată se afișează ora, temperatura și numărul zilei. Datele care le citiţi
sunt acelea care au fost programate de fabrică
sau care le-aţi introdus ultima dată.
Modificarea datelor programate de
fabrică sau a celor introduse de Dvs.
Apăsând de mai multe ori butonul P alegeţi
perioada care doriţi să o modificaţi. P1, P2,
P3, P4, P5, P6, P7 sau P8.
– Pentru modificarea orei de începere a
perioadei acţionaţi butonul H pentru ore și M
11
Programul fabricii este prezentat în tabelul
următor:
Numar Ziua Ora Temperatura
perioadă comutării reglată
P1 06:00 20 0C
P2
luni-vineri
08:30 14
0
C
P3 16:00 20
0
C
P4 22:00 14
0
C
P5
sâmbata
07:00 20
0
C
P6 23:00 14
0
C
P7
duminica
07:30 20
0
C
P8 22:00 14
0
C
Apăsând o dată butonul P afișajul va indica
prima perioadă, P1, ora de începere a perioadei, temperatura cerută în această perioadă
10
Page 8
– După ce aţi introdus toate datele programului Dvs. adică orele de început și temperaturile celor 8 perioade, acţionaţi butonul R
pentru fixarea datelor. Termostatul oricum
fixează datele în mod automat după 10
secunde și revine în poziţie de lucru.
– Dacă, de exemplu în perioada P3 este programată temperatură de 21
0
C și doriţi să o
modificaţi definitiv în 19
0
C, atunci urmaţi
pașii din pag. 12. În schimb, termostatul
având deja în memoria lui valoarea de 21
0
C,
nu poate comanda valoarea nou programată
numai după trecerea perioadei în care se află.
Dacă acest lucru este deranjant, noua valoare
de 19
0
C se poate introduce în regim manual
(vezi pct. 7). Astfel, termostatul va lucra în
regim manual până la sfârșitul perioadei
13
pentru minute. Ora se poate modifica din oră
în oră, minutele din 15 în 15 minute, dar
numai în sensul creșterii valorilor. Pentru
modificarea temperaturii valabile în această
perioadă acţonaţi butonul pentru
mărirea temperaturii și pentru micșorarea ei. Modificarea temperaturii se poate face
în intervalul de 5 - 35
0
C din 0,5 în 0,5 0C.
Dacă acţionaţi unul din butoanele H, M,
sau mai mult de 3 secunde, atunci valoarea respectivă se modifică rapid.
– Dacă nu doriţi să utilizaţi toate perioadele,
de exemplu nu aveţi nevoie de P2, atunci
apăsaţi pe D, ștergând astfel ora și temperatura aferente lui P2. Dacă ulterior aveţi nevoie
de perioada anulată, atunci o selectaţi și
acţionaţi din nou pe D.
12
Page 9
pe afișaj ziua, ora și temperatura ambientală,
dar nu reapare litera P, atrăgând astfel atenţia
că termostatul este în regim manual și nu în
regim automat. Această temperatură aleasă
manual va fi valabilă până la următoarea
perioadă a programului. Din momentul
începerii următoarei perioade, termostatul va
lucra din nou după program.
8. Funcţionarea termostatului
După realizarea conexiunilor, programarea și
fixarea datelor, termostatul este gata de lucru.
Termostatul cuplează și decuplează cazanul
sau un alt aparat de încălzire în funcţie de
temperatura camerei și de datele programate.
Contactele NO și COM ale releului termostatului se închid când termostatul cuplează,
15
(realizând 190C) după care va funcţiona după
program. Urmaţi acest procedeu și atunci,
când, din anumite motive, trebuia să acţionaţi
RESET sau la prima pornire.
Termostatul este astfel programat și este în
stare de funcţionare.
7. Modificarea manuală temporală a
temperaturii programate
Apăsaţi butonul sau , dispar datele
afișate, apare simbolul unui termometru și
valoarea prescrisă (reglată) a temperaturii în
momentul acela.
Dacă ţineţi acţionat unul din butoanele de
mai sus, după 3 secunde valoarea ultimei temperaturi va clipi, după care puteţi regla temperatura dorită. După cîteva secunde reapar
14
Page 10
9. Date tehnice
– tensiunea care se poate
comuta 24 V AC, DC ... 250 V AC, 50 Hz
– curentul care se poate comuta 5 A sau 3 A inductiv
– domeniul de măsură
a temperaturii 0-40
0
C (din 0,5 în 0,5 0C)
– precizia de măsurare
a temperaturii ± 1
0
C
– precizia ceasului ± 60 secunde pe lună
– domeniul de reglaj
al temperaturii 5 - 35
0
C din 0,5 în 0,5 0C
– sensibilitatea de comutare ± 0,5
0
C
– domeniul de temperatură admisibil
pentru funcţionare -10...+ 50
0
C
– tensiunea de alimentare 2 x 1,5 V baterii alcaline AAA
ISO 9002 CE
17
pornind instalaţia de încălzire și apare semnul
flăcării pe afișaj. Termostatul cuplează sau
decuplează cazanul cu o întârziere de circa 20
secunde.
Sensibilitatea de comutare este de ± 0,5
0
C,
prin care se înţelege diferenţa dintre temperatura reglată și temperatura la care termostatul comută, cuplează sau decuplează
cazanul. De exemplu, dacă am programat 20
0
C, termostatul cuplează cazanul la o tempe-
ratură mai mică de 19,5
0
C și îl decuplează la
o temperatură mai mare de 20,5
0
C.
ATENŢIE! Sensibilitatea de comutare a termostatului se poate verifica numai cu un termometru de precizie, nu și prin citirea temperaturii afișate de termostat, precizia de
măsurare a temperaturii fiind de ± 1
0
C.
16
