COMPUTHERM
098A
Termostat de cameră digital
Manual de utilizare
Page 2

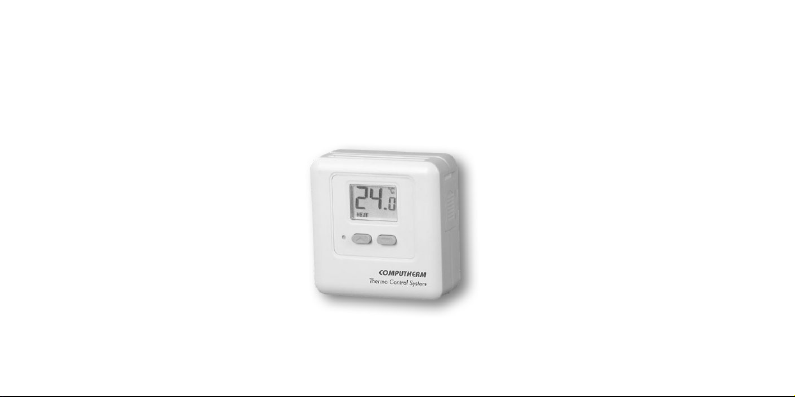

Prezentarea generală
a termostatului
Termostatul de cameră
COMPUTHERM
098A se poate utiliza la majoritatea cazanelor
comercializate in România, cu tensiune de
comandă de 24 V sau 230 V.
Faţă de termostatele tradiţionale, acest termostat electronic oferă un reglaj mai precis al
temperaturii și afișează digital temperatura
încăperii. Termostatul cuplează aparatul de
încălzire dacă temperatura scade sub valoarea
reglată și îl decuplează dacă temperatura a
depășit temperatura dorită, asigurând astfel
CONFORT și ECONOMIE.
1
Page 3
Utilizarea aparatului
1. Locul de montaj
Aparatul se va monta la 1,5 m înălţime pe
peretele unei încăperi, astfel încât să fie în
zona de circulaţie naturală a aerului, pe
peretele opus radiatorului, dar să nu fie influenţat de curent sau surse de căldură (horn
cald, frigider, razele soarelui,etc.).
2. Montarea aparatului
– îndepărtaţi capacul termostatului actionând în
jos cu o șurubelniţă siguranţa din partea de sus a
termostatului (între grilaje)

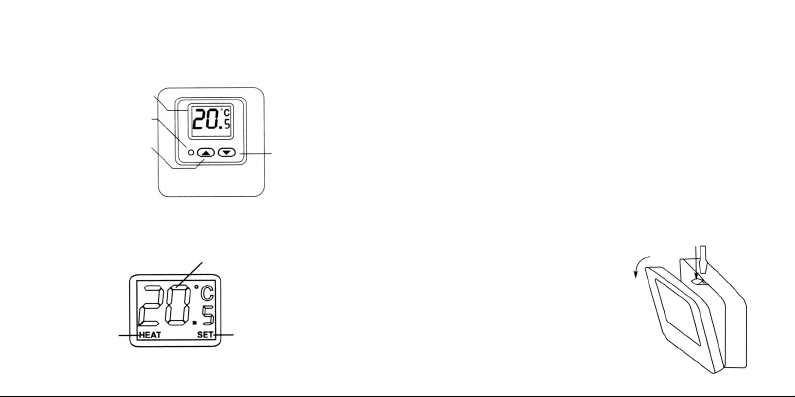

Informaţiile afișajului cu cristale lichide și
butoanele termostatului
23
afișaj cu cristale
lichide
buton RESET
afișarea temperaturii
încălzire
cuplată
temperatura
programată
buton mărire
temperatură
buton
micșorare
temperatură
Page 4
ATENTIE ! La conectarea termostatului la
aparatul de încălzire trebuie să se respecte în
toate cazurile instrucţiunile producătorului
aparatului de încălzire. După realizarea
conexiunilor se va monta capacul termostatului cu scopul prevenirii electrocutării.
4. Punerea în funcţiune
Introduceţi 2 baterii ALCALINE tip AAA (R3)
în suportul lor respectând polaritatea.
ATENŢIE! Utilizaţi numai baterii alcaline!
– marcaţi locul
găurilor pe perete
folosind șablonul din
cutie și fixaţi termostatul pe perete cu
ajutorul șuruburilor
anexate.

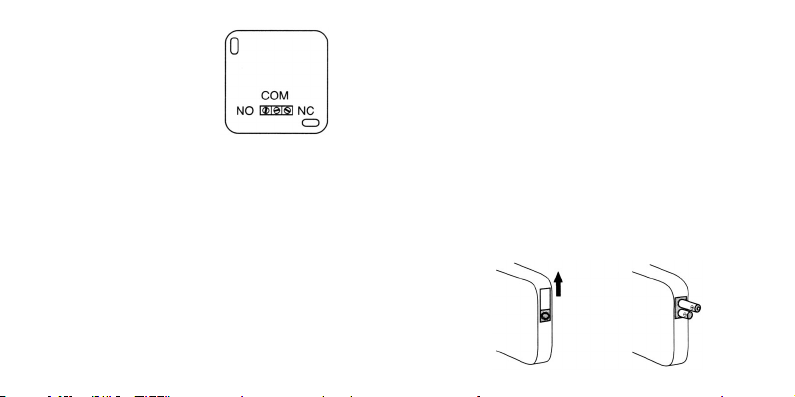

3. Realizarea conexiunilor
Termostatul 098A are un releu de ieșire cu 3
puncte de conexiune fără potenţial electric,
care se găsesc pe circuitul imprimat și devin
vizibile după înlăturarea capacului. Cablul cu
2 conductori al aparatului de încălzire se va
conecta la punctele de conexiune NO (stânga)
și COM (mijloc) - vezi figura de mai sus.
45
Page 5
citite în cameră și va apare valoarea temperaturii reglată de
fabrică (20
0
C) sau ultima valoare reglată de Dvs
– acţionaţi mai mult de 3 secunde butonul
sau , valoarea afișată va clipi, după
care puteţi regla temperatura dorită din 0,5 în
0,5
0
C apăsând de mai multe ori sau,
acţionând mai mult de 3 secunde butonul
sau .
După terminarea programării, după 10
secunde termostatul începe să lucreze, dispare
SET de pe afișaj și temperatura programată,
apare în schimb temperatura momentană a
camerei.
Aduceţi afișajul în starea iniţială acţionând
RESET cu un obiect ascuţit din material neconducător electric, de exemplu lemn, plastic.
Nu este adecvat pixul, acele metalice,
creionul (grafitul este bun conducător electric).
După câteva secunde după acţionarea
butonului RESET afișajul termostatului va
indica temperatura camerei.

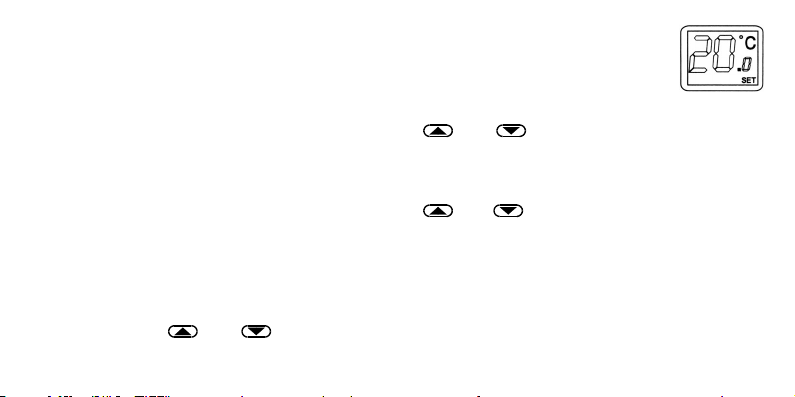

5. Programarea temperaturii dorite
Temperatura încăperii unde este montat termostatul poate fi reglată între 5 și 35
0
C astfel:
– apăsaţi butonul sau , pe afișaj va
apare SET, va dispărea valoarea temperaturii
67
Page 6
De exemplu, dacă am programat 20 0C, termostatul cuplează cazanul la o temperatură
mai mică de 19,5
0
C și îl decuplează la o tem-
peratură mai mare de 20,5
0
C.
ATENŢIE! Sensibilitatea de comutare a termostatului se poate verifica numai cu un termometru de precizie, nu și prin citirea temperaturii afișate de termostat, precizia de
măsurare a temperaturii fiind de ± 1
0
C.
După un timp de funcţionare energia bateriilor scade și se poate ivi situaţia ca afișajul să
funcţioneze încă, dar releul termostatului nu
mai poate comuta.
Soluţia este schimbarea bateriilor!
6. Funcţionarea termostatului
După realizarea conexiunilor și programarea
termostatului acesta este gata de lucru.
Termostatul cuplează și decuplează cazanul
sau un alt aparat de încălzire în funcţie de
temperatura camerei și de datele programate.

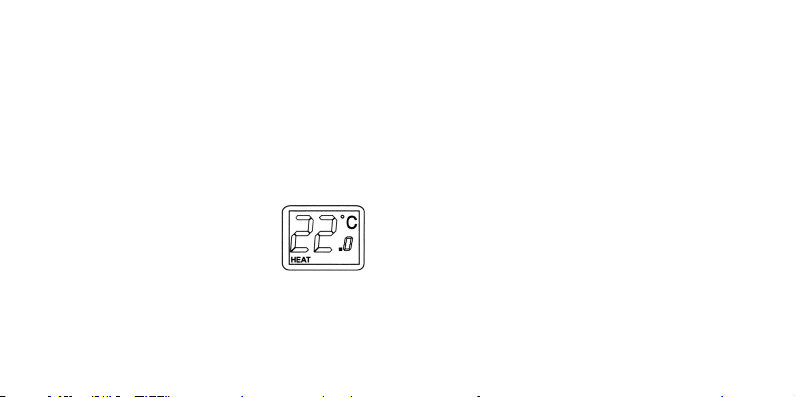

Contactele NO (stânga) și COM (mijloc) ale
releului termostatului se închid când termostatul cuplează, cere încălzire
și apare HEAT pe afișaj.
Termostatul cuplează sau decuplează cazanul cu o întârziere de
circa 20 secunde.
Sensibilitatea de comutare este de ±0,5
0
C,
prin care se înţelege diferenţa dintre temperatura reglată și temperatura la care termostatul comută, cuplează sau decuplează cazanul.
89
Page 7
7. Date tehnice
– tensiunea care se poate
comuta 24 V AC, DC ... 250 V AC, 50 Hz
– curentul care se poate comuta 5 A sau 3 A inductiv
– domeniul de măsură
a temperaturii 0-40
0
C (din 0,5 în 0,5 0C)
– precizia de măsurare
a temperaturii ± 1
0
C
– domeniul de reglaj
al temperaturii 5 - 35
0
C din 0,5 în 0,5 0C
– sensibilitatea de comutare ± 0,5
0
C
– domeniul de temperatură admisibil
pentru funcţionare -10...+ 50
0
C
– tensiunea de alimentare 2 x 1,5 V baterii alcaline AAA
ISO 9002 CE
