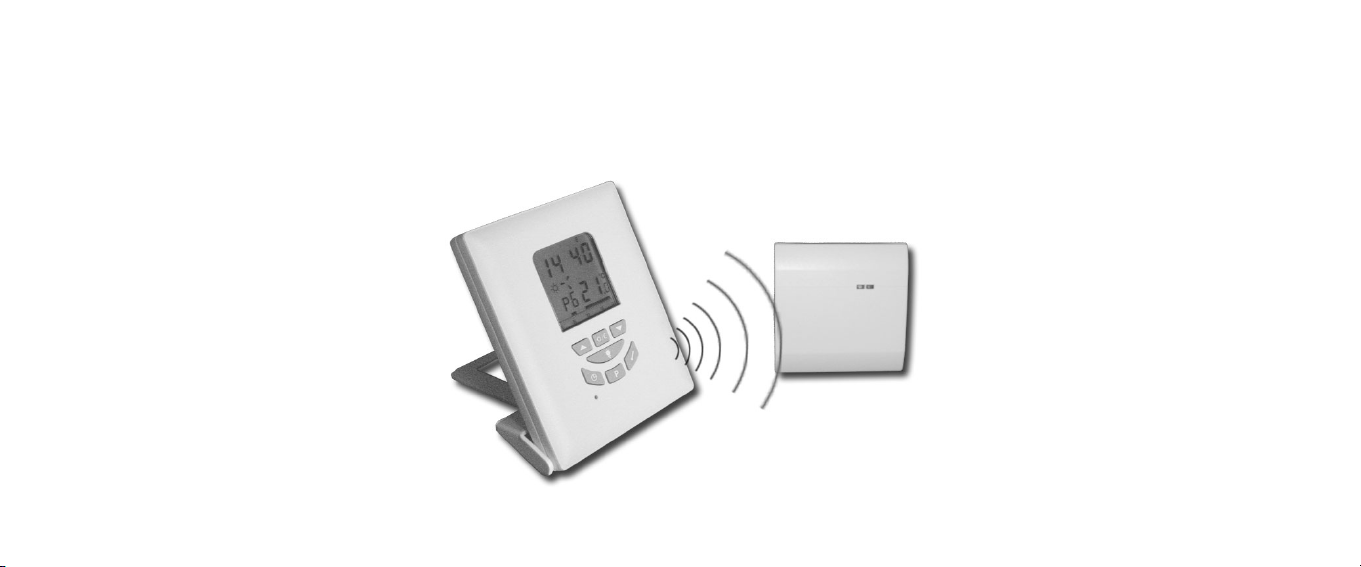

Page 1
Termostat de camerã
electronic, programabil, cu radiofrecvenþã
Manual de utilizare
COMPUTHERM
097RF
Page 2
de încãlzire). Receptorul primeºte semnalele de la termostat ºi
comandã pornirea sau oprirea cazanului prin cablul electric conectat între receptor ºi cazan.
Termostatul poate comanda un aparat de încãlzire (cu gaz,
combustibil lichid sau electric) sau de climatizare, dar, cu scopul
simplificãrii textului, vom folosi termenul de cazan.
Pentru a economisi energia bateriilor ºi a prelungi durata lor de
viaþã, termostatul nu emite permanent semnale, ci trimite receptorului comenzi cu anumitã periodicitate.
Termostatul cu comandã în radiofrecvenþã este mobil. Din acest
fapt rezultã câteva avantaje, ºi anume:
— nu necesitã pozarea unui cablu electric, se evitã deranjul în
clãdire
— permite gãsirea, prin încercãri, a locului optim al termostatului
— este adecvat situaþiei în care amplasarea termostatului se
schimbã, de pildã, ziua este folosit în sufragerie, seara este
mutat în dormitor.
Raza de acþiune este de aproximativ 50 m în teren deschis ºi de
aproximativ 30 m într-o clãdire, fiind influenþatã de structura clãdirii
(mai ales de betonul armat).
Prezentarea generalã a termostatului
Termostatul de camerã
COMPUTHERM
097RF se poate utiliza
la majoritatea cazanelor comercializate în România, cu tensiune de
comandã de 24 V sau 230 V.
Termostatul poate fi programat astfel încât instalaþia de încãlzire
sã realizeze 2 valori dorite de temperaturã, la diferite ore dorite, în
locuinþa sau biroul Dvs, asigurând CONFORT ºi ECONOMIE.
Programul se repetã ciclic în mod automat. Programul fiecãrei zile
poate fi ales independent de programul celorlalte zile.

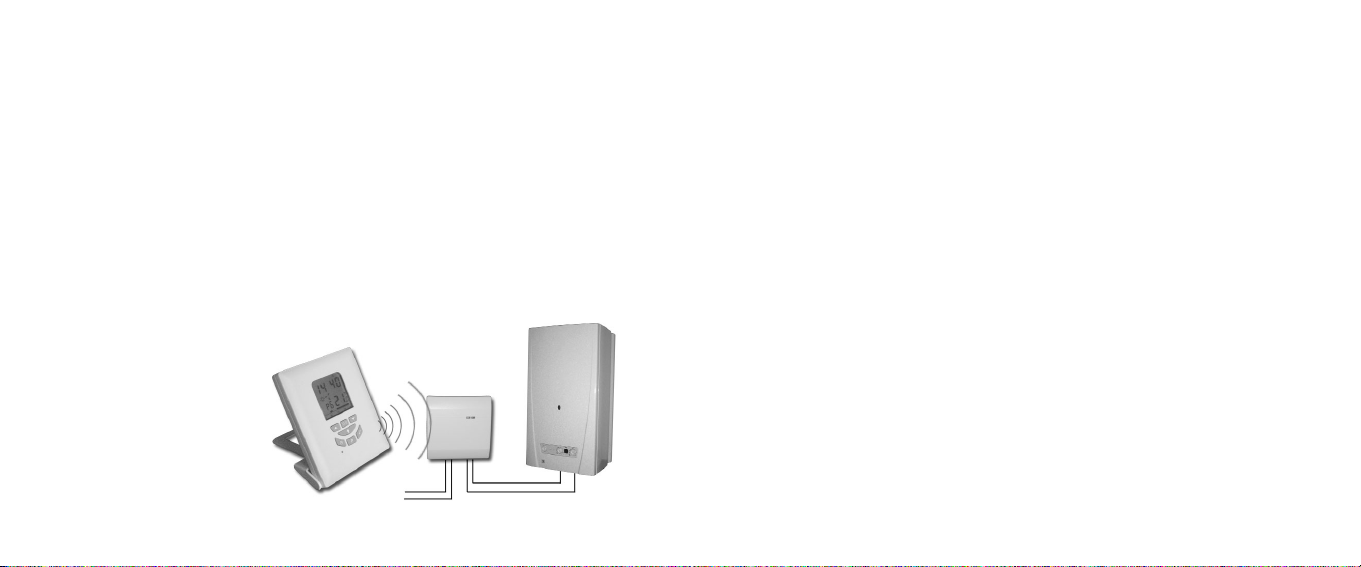

Termostatul este
mobil, nu necesitã
legãturã electricã prin
cablu la cazan, el este
un emiþãtor care trimite
semnale de radiofrecvenþã receptorului
(un modul fix în legãturã directã cu cazanul
3
230V
50 ... 60 Hz
2
Termostat
Receptor
Aparat comandat
(ex. cazan)
Page 3
5
Modul de deschidere ºi închidere a termostatului
Termostat
Capac spate
Capac
spate
Balamale
Termostat
Clemã
Placã electronicã
Dacã se întrerupe tensiunea de alimentare de la reþea, receptorul va comanda decuplarea cazanului, care oricum nu poate
funcþiona în lipsa curentului electric. Dupã ce reapare tensiunea
reþelei, termostatul ºi receptorul vor continua dupã câteva minute,
derularea programului prescris.
4
Butoanele termostatului ºi informaþiile afiºajului
Nr. program
Regim manual
Axa timpului
Buton creºtere
Reglaj orã
Ziua
Ora
Antiîngheþ
Buton scãdere
Iluminare afiºaj
Comutare zi/noapte
Reglaj temperaturã
Buton programare
Buton reset
Temperatura
de noapte
Temperatura de zi
Baterii slabe
Afiºare stare cuplatã
Temperatura
Page 4
2.1 Reglarea sensibilitãþii la temperaturã
Termostatul este livrat din
fabricã cu sensibilitatea reglatã
la ±0,5
0
C. Sensibilitatea de
comutare se poate regla, dupã
dorinþã, la valoarea de ±0,5;
±0,75; ±1 sau ±2
0
C. Reglajul
se va face înaintea introducerii
bateriilor, dupã înlãturarea
7
Utilizara termostatului
1. AMPLASAREA TERMOSTATULUI
Termostatul este mobil, dar este important sã îi gãsiþi locul
potrivit în încãpere. Temperatura pe care o sesizeazã va sta la baza
deciziilor pe care o ia în comanda cazanului. Va lucra bine, dacã
temperatura sesizatã de el va fi realã ºi nu una influenþatã de o
sursã de cãldurã sau de frig, cum ar fi un televizor, frigider, veiozã,
horn, razele soarelui, fereastrã sau uºa de intrare. Înãlþimea optimã
este la 1,5 m de podea, în zona de circulaþie naturalã a aerului.
Termostatul poate fi folosit în suportul lui sau montat pe perete.
Consultaþi specialistul dvs. de instalaþii, dacã radiatoarele sunt prevãzute cu cap termostatat.
2. REGLAJELE INIÞIALE, PUNEREA ÎN FUNCÞIUNE
Îndepãrtaþi capacul din spate al termostatului apãsând clema de
închidere cu o ºurubelniþã, ca în figura din pag. 5.
Va fi vizibil suportul bateriilor ºi placa electronicã cu piesele electronice, pe care vã rugãm sã nu le atingeþi (vezi pag. 7).
6
123
încãlzire
reglaj
sensibilitate
selectare
încãlzire
sau rãcire
De obicei, fabrica livreazã ter-
mostatul cu cele 3 comutatoare
în poziþia de sus ON
Rolul comutatoarelor DIP
rãcire
ON
OFF
1 2 3
DIP
j1
j2
j3
j4
j5
Placa electronicã
Jumperi
Page 5
În regim de încãlzire contactul NO ºi COM al releului se închide
atunci când temperatura ambientalã este mai micã decât cea
reglatã, acþionând astfel aparatul de încãlzire. În regim de rãcire
contactul NO ºi COM se închide atunci când temperatura ambientalã este mai mare decât cea reglatã, acþionând astfel aparatul de
rãcire.
2.3. Introduceþi douã baterii ALCALINE tip LR6 (AA) în suportul
lor, respectând polaritatea. Remontaþi capacul termostatului
pornind de la balamalele de jos. Pe afiºaj vor fi vizibile urmãtoarele
date: ora exactã, ziua, numãrul programului ºi temperatura ambientalã. Dacã nu apar aceste date, acþionaþi uºor butonul RESET, orificiul din mijloc, cu un obiect ascuþit.
Dacã tensiunea bateriilor este scãzutã, apare pe afiºaj:
3. INTRODUCEREA ZILEI SÃPTÃMÂNII ªI A OREI EXACTE
Numãrul de ordine al zilelor sãptãmânii (1 - luni, 2 - marþi, etc) ºi
ora exactã se pot introduce folosind butoanele , , . Apãsând o
datã butonul va pâlpâi un numãr referitor la o zi a sãptãmânii.
Alegerea zilei dorite se face acþionând butonul sau .
9
capacului din spate, cu ajutorul
comutatoarelor DIP nr.1 ºi nr. 2 care
se gãsesc pe placa electronicã.
Prin sensibilitate de comutare
se înþelege diferenþa dintre temperatura reglatã ºi temperatura de
cuplare respectiv de decuplare. De
exemplu, în cazul sensibilitãþii de comutare de ±0,5
0
C, termostatul
reglat la 20
0
C va cupla cazanul la temperaturã mai micã de 19,5 0C
ºi îl va decupla la o temperaturã mai mare de 20,5 0C.
Atenþie! Sensibilitatea de comutare a termostatului se poate verifica numai cu un termometru de precizie, nu ºi prin citirea temperaturii afiºate de termostat, precizia de afiºare a temperaturii fiind
de ± 1
0
C.
2.2 Selectarea regimului de încãlzire sau rãcire
Se face cu ajutorul comutatorului DIP nr.3 de pe placa electronicã
conform figurii de pe pag. 7. (încãlzire: DIP 3 pe ON, rãcire: DIP 3
pe OFF)
8
Page 6
5. PROGRAMAREA
Vã stau la dispoziþie 6 programe (P1, P2, P3, P4, P5 ºi P6) rea-
lizate de fabricã ºi 3 programe (P7, P8 ºi P9) realizate de Dvs., dupã
dorinþã. Apãsaþi o datã butonul P, dupã care, cu ajutorul butoanelor ºi , puteþi selecta ziua doritã sau un grup de zile ale sãptãmânii. Zilei sau grupului de zile alese îi puteti atribui programul
dorit apãsând odatã butonul P ºi folosind sau . Datele se fixeazã la acþionarea butonului P sau automat, dupã 10 secunde
Programele P1 - P6 realizate de fabricã sunt prezentate în
tabelul din pag. 12. Segmentele negre de deasupra axei timpului
reprezintã temperatura , lipsa lor temperatura .
De exemplu, în cazul Prog 3, aparatul comandat va asigura
temperaturã de noapte între orele 0-6, temperaturã de zi între orele
6-23, iar între orele 23-24, din nou cea de noapte.
Programele P7, P8, ºi P9 le puteþi alcãtui dupã dorinþa Dvs.
Alegeþi numãrul programului din acestea, de exemplu P7, acþi-
onaþi butonul P. Acum P7 care a pâlpâit, va fi stabil ºi va pâlpâi segmentul de la ora 00, aºteptând sã alegeþi temp. sau temp. . Pe
afiºaj se vede semnul sau . Dacã vã convine temperatura
11
Apãsând din nou butonul , cu ajutorul butoanelor ºi ,
puteþi introduce ora exactã, iar apãsând încã o datã butonul ºi
folosind butoanele ºi , puteþi introduce minutele. Se poate modifica întotdeauna valoarea care pâlpâie. La 10 secunde dupa introducerea minutelor sau la acþionarea butonului datele se vor fixa ºi
afiºajul revine în starea iniþialã.
4. TEMPERATURA DE NOAPTE ªI TEMPERATURA DE ZI
Temperatura de zi (de confort), simbolizatã cu , ºi temperatura de noapte (economicã), simbolizatã cu , se pot regla cu
butoanele , , ºi . Apãsând butonul , pe afiºaj apare valoarea de zi sau de noapte reglatã de fabricã sau ultima modificare
fãcutã. Aceastã valoare o puteti modifica din 0,5 în 0,5 oC pânã
ajungeti la valoarea doritã, cu ajutorul butonului sau , acþionându-l de mai multe ori sau þinându-l apãsat.Trecerea de la temp. la
temp. sau invers se face acþionând butonul .
Puteþi modifica, mãri sau micºora, întotdeauna numai valoarea
aferentã simbolului afiºat.
Dupã introducerea temperaturilor, datele vor fi fixate apãsând de
mai multe ori butonul sau, în mod automat, dupã 10 secunde.
10
Page 7
6. MODIFICAREA MANUALÃ A TEMPERATURII PROGRAMATE
(REGIM MANUAL)
Dacã doriþi modificarea temporarã a temperaturii programate, aveþi 3
posibilitãþi:
6.1 Schimbarea temporarã a programului
Apãsând butonul apare semnul . Termostatul trece temporar
de la temp. la temp. sau invers. Termostatul va lucra cu aceastã
temperaturã pânã la urmãtoarea comutare programatã dinainte,
moment din care termostatul va relua programul iniþial.
Se mai poate ieºi din regimul manual acþionând din nou butonul .
6.2 Schimbarea temporarã a valorilor de temperaturã programate
Puteþi modifica temperatura de zi sau cea de noapte cu ajutorul
butonului sau . Apãsând unul dintre acestea dispare semnul
sau ºi apare semnul , semnalizând cã termostatul este în regim
manual.
Acþionaþi butonul sau de mai multe ori, pânã obþineþi valoarea
doritã. Valoarea o fixaþi cu oricare buton în afara butonului sau .
13
afiºatã, atunci faceþi un pas înainte pe axa timpului cu , în caz
contrar schimbaþi cu butonul . Acum apare ora 01. Dacã vã convine temperatura afiºatã apãsaþi , dacã nu, apãsaþi . Astfel
programaþi pentru fiecare orã temperatura doritã. Datele se fixeazã
la acþionarea butonului P sau, automat,
dupã 10 secunde. În
cazul introducerii unui
nou program, datele
programului vechi se
pierd.
Dacã v-aþi ales
pentru fiecare zi a
sãptãmânii programul
corespunzãtor, atunci
programarea este terminatã. Termostatul
va repeta în mod
automat programul
sãptãmânal.
12
Page 8
8. SCHIMBAREA BATERIILOR
Durata de viaþã a bateriilor este de aproximativ 1 an, dar este
influenþatã de frecvenþa utilizãrii iluminãrii afiºajului. Bateriile trebuie
schimbate atunci când pe afiºaj apare semnul . Pentru schimbarea bateriilor, procedaþi astfel:
- Întrerupeþi alimentarea receptorului (aduceþi întrerupãtorul
acestuia în poziþia OFF)
- Îndepãrtaþi capacul din spate al termostatului (vezi pag. 5)
- Schimbaþi bateriile cu douã baterii alcaline tip LR6 (AA)
respectând polaritatea.
Atenþie! Utilizaþi numai baterii alcaline!
Termostatul memoreazã pentru câteva secunde datele programate ºi ele nu se vor pierde dacã se introduc rapid bateriile noi.
- Fixaþi capacul din spate al termostatului.
Dacã s-au pierdut datele, acþionaþi butonul RESET ºi programaþi
din nou termostatul.
- Alimentaþi receptorul poziþionând întrerupãtorul acestuia în po-
ziþia ON
15
Valoarea se fixeazã ºi automat, dupã 10 secunde.
Termostatul va lucra cu aceastã temperaturã pânã la urmãtoarea
comutare programatã iniþial, moment din care termostatul continuã
programul iniþial.
Se mai poate ieºi din regimul manual acþionând butonul .
6.3 Pornirea programului antiîngheþ
În regim de încãlzire se poate porni programul antiîngheþ acþionând
deodatã butoanele ºi . Dispare semnul ºi , precum ºi axa
timpului. Apare semnul ºi . Programul antiîngheþ realizeazã 7
0
C.
Se poate ieºi din acest program acþionând oricare buton, dupã
aceasta termostatul va funcþiona dupã program.
7. ILUMINAREA AFIªAJULUI
Apãsaþi butonul . Afiºajul va fi iluminat pentru 10
secunde. Dacã acþionaþi vreun buton, iluminatul se va stinge la 10
secunde dupã acþionarea ultimului buton.
14
Page 9
Nu este recomandatã alimentarea printr-o fiºã introdusã într-o
prizã electricã, situaþie în care existã posibilitatea întreruperii accidentale a alimentãrii ºi a scoaterii din funcþiune a termostatului.
Conexiunile electrice vor fi realizate de un specialist, cu scopul
evitãrii electrocutãrii. Conductele electrice trebuie conectate la bornele L ºi N, (vezi pag. 21) astfel încât pe conducta maro sã ajungã
faza, iar pe cea albastrã - nulul.
Starea alimentatã a receptorului este semnalizatã de LED-ul
roºu.
Receptorul are un
releu de ieºire cu 2
puncte de conexiune
fãrã potenþial electric,
NO ºi COM.
Conectaþi cele 2
fire ale cablului electric al aparatului de
comandat la bornele
NO ºi COM. A treia
bornã este neutilizatã.
17
9. RECEPTORUL
9.1 Montarea receptorului
Receptorul trebuie montat în interiorul unei clãdiri, ferit de
umezealã. Poate fi montat opþional direct într-o dozã de perete sau
în cutia cu care este livrat, caz în
care cutia va fi fixatã pe perete în
apropierea aparatului comandat.
9.2 Alimentarea receptorului,
realizarea conexiunilor
Receptorul trebuie alimentat cu
tensiune electricã de 220 V de la
reþea.
Recomandãm alimentarea receptorului cu conexiuni electrice
fixe, ori din aparatul comandat, ori
dintr-o dozã electricã de perete.
16
Deschiderea receptorului
LED verde
LED roºu
OFF
ON
Receptor
Cutie
Capac
Page 10
mentare a receptorului - 220V) poate genera perturbaþii. În cazul în
care nu se poate evita pozarea paralelã a acestor cabluri, este recomandatã utilizarea cablurilor ecranate.
9.3 Punerea în funcþiune a receptorului
Alimentaþi receptorul, actionaþi întrerupãtorul receptorului în po-
ziþia sus (ON). LED-ul roºu va lumina, indicând cã receptorul este
sub tensiune. Aºteptaþi câteva minute pânã circuitele de
radiofrecvenþã se activeazã.
Testaþi funcþionarea astfel: apãsaþi de mai multe ori butonul
pânã termostatul va da comandã la cazan. Apare pe afiºaj .
Comanda de la termostat la receptor nu este executatã instantaneu.
Urmãriþi dacã receptorul preia comanda: se aude anclanºarea
releului ºi se aprinde LED-ul verde. Apãsaþi butonul ca termostatul sã comande oprirea cazanului. LED-ul verde se va stinge.
Când cazanul este oprit ºi nu existã pericol de îngheþ, opriþi alimentarea receptorului de la întrerupãtor (OFF) cînd plecaþi pentru o
perioadã mai lungã.
19
ATENÞIE! Dacã conectarea conductelor electrice s-a fãcut
invers faþã de cele descrise mai înainte, aceastã bornã neutilizatã
ajunge la potenþialul fazei reþelei de 220V
ATENÞIE! Respectaþi în toate cazurile instrucþiunile producãtorului aparatului de încãlzire sau de climatizare.
Tensiunea care se va regãsi pe bornele NO ºi COM depinde
numai de aparatul comandat. Cablul de legatura se va alege în
funcþie de tensiune, izolaþia trebuie sã fie corespunzãtoare.
Lungimea cablului nu este importantã, receptorul poate fi amplasat
lângã aparatul comandat sau la distanþã.
Dacã situatia impune ca termostatul sã fie mai departe de
aparatul comandat decât raza de acþiune, amplasaþi receptorul la
distanþã mai mare, folosind un cablu mai lung. Distanþa de la termostat la aparatul comandat va putea fi astfel maritã la suma lungimii
cablului ºi a razei de acþiune.
Atenþie la cablul dintre receptori ºi cazan! Comanda cazanului se
face de regulã la curenþi slabi. Un cablu de forþã, pozat paralel cu
acesta, la distanþã mai micã de 30 cm (de ex. chiar cablul de ali-
18
Page 11
ºi jumperii corespunzãtori (pe termostat) în poziþia OFF. (În figurã
comutatoarele DIP 2 ºi 5, precum ºi jumperii 2 ºi 5 sunt în poziþie
OFF, 1, 3 ºi 4 în poziþia ON).
Nu uitaþi sã realizaþi aceeaºi configuraþie atât în termostat cât ºi
în receptor, altfel cele douã echipamente nu vor putea comunica!
(Înainte de a schimba codul de adresã, scoateþi bateriile din termostat ºi întrerupeþi alimentarea receptorului. Dupã reîntroducerea bateriilor, apãsaþi RESET.)
Recomandãm
schimbarea codului
de adresã dacã este
posibil ca în apropiere sã funcþioneze
un alt termostat
097RF.
21
9.4 Evitarea perturbaþiilor strãine
Termostatul nu este deranjat de
telefoane mobile, aparate radio etc.
Dacã, totuºi, un alt aparat cu
radiofrecvenþã montat în apropiere
creeazã interferenþe ºi perturbã
funcþionarea termostatului Dvs,
schimbaþi codul de adresã folosind
comutatoarele DIP de pe receptor,
respectiv jumperii 1,2 ,3 ,4 ºi 5 de
pe modulul electronic al termostatului. Cei 5 jumperi vin din fabricã în
poziþia ON, adicã cu cãpãcelele
negre puse. Jumperul se poate
aduce în poziþia OFF, îndepãrtându-i cãpãcelul. La fel ºi comutatoarele DIP ale receptorului vin din
fabricã în poziþia ON, poziþia jos.
Schimbarea codului de adresã
se face aducând unul sau mai multe comutatoare DIP (pe receptor)
20
Jumperii termostatului
Detaliul figurii din pag. 7
j1
j2
j3
j4
j5
Receptorul
Comutatoarele DIP ºi bornele
neutilizat
DIP
220V
NO
COM
detaliu
DIP
Page 12
23
DATE TEHNICE
Date tehnice ale termostatului (emiþãtor):
— sensibilitatea de comutare, la alegere ± 0,5 °C ; ± 1 °C; ± 1.5 °C sau ± 2 °C
— domeniul de reglaj al temperaturii 7 - 30 °C din 0,5 în 0,5 °C
— domeniul de afiºare a temperaturii 0 - 40 °C din 0,5 în 0,5 °C
— precizia de afiºare a temperaturii ± 1 °C la 20 °C
— temperatura admisã pt. depozitare - 10 °C … + 60 °C
— tensiunea de alimentare 2 x 1,5 V baterii alcaline LR6 (AA)
— frecvenþa de lucru 433,904 MHz
— banda de frecvenþã 433,050 - 434,790 MHz
— precizia ceasului ± 1 min / luna
— ciclul regimului de rãcire 3 minute
— dimensiuni 117 x 96 x 23 mm
— masa termostatului (fãrã baterii) 115 g
Date tehnice ale receptorului:
— tensiunea de alimentare 230 V AC, 50 Hz
— tensiunea care se poate comuta 24 V AC / DC, 250 V AC; 50 Hz
— curentul care se poate cupla 16 A rezistiv sau 8 A inductiv
— raza de acþiune circa 50 m în teren deschis, 30 m în clãdire
— dimensiunile receptorului în cutie 91,5 x 91,5 x 50 mm
— masa receptorului ºi a cutiei 180 g
22
Termostatul Computherm 097RF a fost produs conform directivelor Uniunii Europene EMC 89/336/EEC; LVD 73/23/EEC;
93/68/EEC ºi R&TTE 1999/5/EC. Poartã marcajul CE.
Îndeplineºte cerinþele Ministerului Comunicaþiilor si Tehnologiei
Informaþiei, poate fi introdus pe piaþã ºi utilizat pe teritoriul
României.
ISO 9001
COMPUTHERM
Wireless Thermo Control System
© Copyright 2004, POLI TOP SRL Baia Mare
Page 13
Programarea pe scurt
Setarea zilei ºi orei cu butoanele , , .
Setarea temperaturii ºi cu butoanele , , ºi .
Programarea: cu butonul P ºi , selectaþi ziua sau grupul de
zile, confirmaþi cu P, selectaþi P1 ... P6 predefinite de fabricã, sau
setaþi P7, P8, P9 cu ºi .
(Orei la care pâlpâie semnul, îi alocaþi temperatura sau ).
Regimul manual:
1. Schimbarea temporarã a programului: apãsaþi . Termostatul va lucra pe cealaltã valoare de temperaturã, pânã la urmãtoarea comutare programatã.
2. Schimbarea temporarã a temperaturii programate: apãsaþi
sau pentru a obþine temperatura doritã. Va þine pânã la
urmãtoarea comutare programatã.
3. Program antiîngheþ de 7
0
C: apãsaþi deodatã butoanele ºi .
Ieºire din acest regim apãsând oricare buton.
Loading...
